Utilisation du scooter nautique
34
l’indicateur d’inversion “F” (avant) appa-
raît.
REMARQUE:
Si la manette RiDE est engagée lorsque la
manette des gaz l’est elle aussi, le scooter
nautique ralentit et, une fois à l’arrêt, passe
en marche arrière.Pour passer de la marche avant au point
mort :
(1) Relâchez le levier d’accélération.
(2) Engagez légèrement la manette RiDE et
relâchez-la doucement. L’indicateur
d’inversion “N” (point mort) apparaît.
REMARQUE:
Si la manette RiDE est engagée en continu,
l’inverseur passe en position de marche ar-
rière.
1Levier d’accélération
1 Inverseur
2 Position de marche avant
1 “F” (position avant)
1
1
2
11“N” (position de point mort)
1
UF3Y74F0.book Page 34 Tuesday, June 23, 2020 10:14 AM

Fonctionnement de l’instrument
35
FJU44570

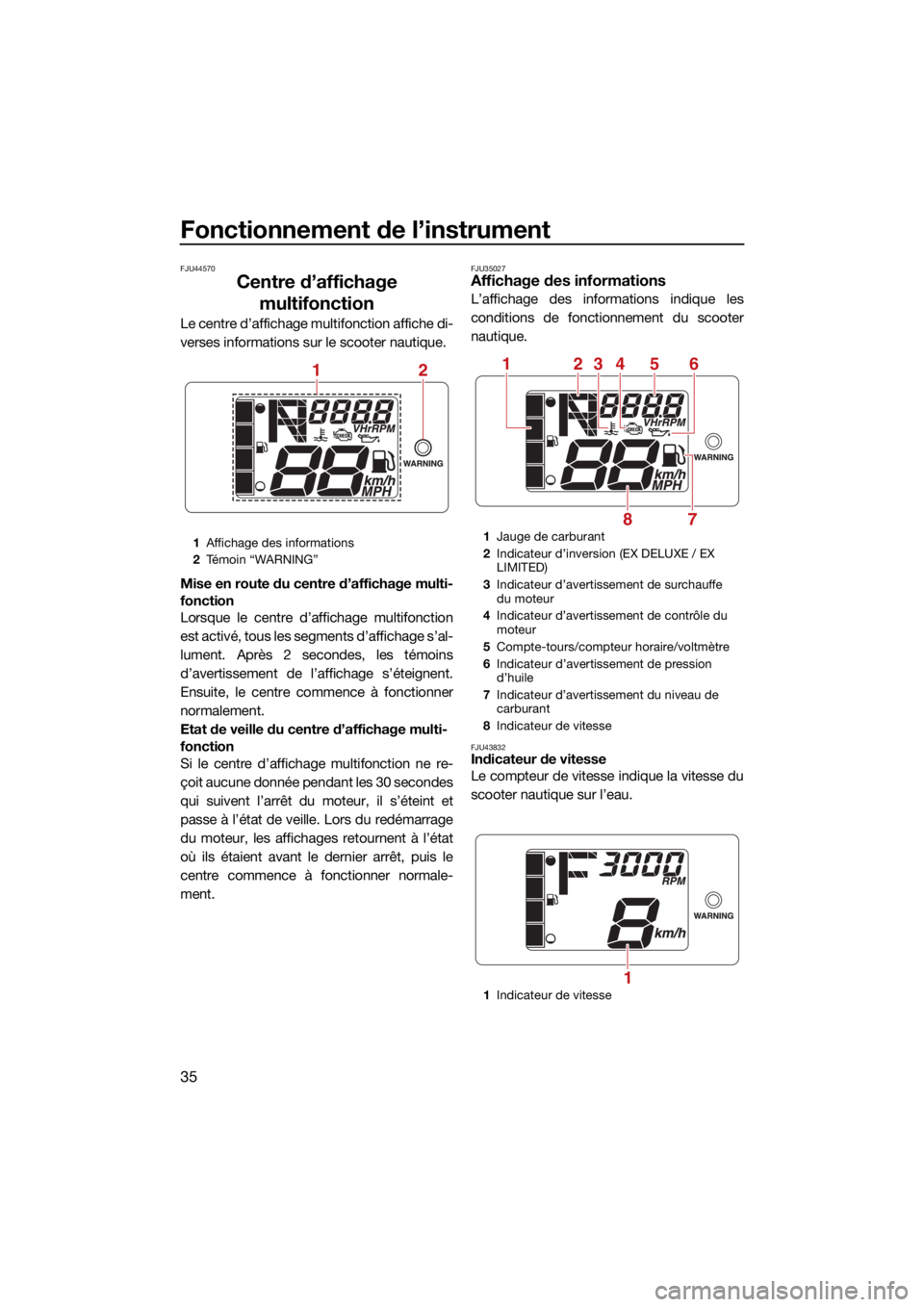

Centre d’affichage multifonction
Le centre d’affichage multifonction affiche di-
verses informations sur le scooter nautique.
Mise en route du centre d’affichage multi-
fonction
Lorsque le centre d’affichage multifonction
est activé, tous les segments d’affichage s’al-
lument. Après 2 secondes, les témoins
d’avertissement de l’affichage s’éteignent.
Ensuite, le centre commence à fonctionner
normalement.
Etat de veille du centre d’affichage multi-
fonction
Si le centre d’affichage multifonction ne re-
çoit aucune donnée pendant les 30 secondes
qui suivent l’arrêt du moteur, il s’éteint et
passe à l’état de veille. Lors du redémarrage
du moteur, les affichages retournent à l’état
où ils étaient avant le dernier arrêt, puis le
centre commence à fonctionner normale-
ment.
FJU35027Affichage des informations
L’affichage des informations indique les
conditions de fonctionnement du scooter
nautique.
FJU43832Indicateur de vitesse
Le compteur de vitesse indique la vitesse du
scooter nautique sur l’eau.
1Affichage des informations
2 Témoin “WARNING”
12
1Jauge de carburant
2 Indicateur d’inversion (EX DELUXE / EX
LIMITED)
3 Indicateur d’avertissement de surchauffe
du moteur
4 Indicateur d’avertissement de contrôle du
moteur
5 Compte-tours/compteur horaire/voltmètre
6 Indicateur d’avertissement de pression
d’huile
7 Indicateur d’avertissement du niveau de
carburant
8 Indicateur de vitesse
1 Indicateur de vitesse
251346
78
1
UF3Y74F0.book Page 35 Tuesday, June 23, 2020 10:14 AM

Fonctionnement de l’instrument
36

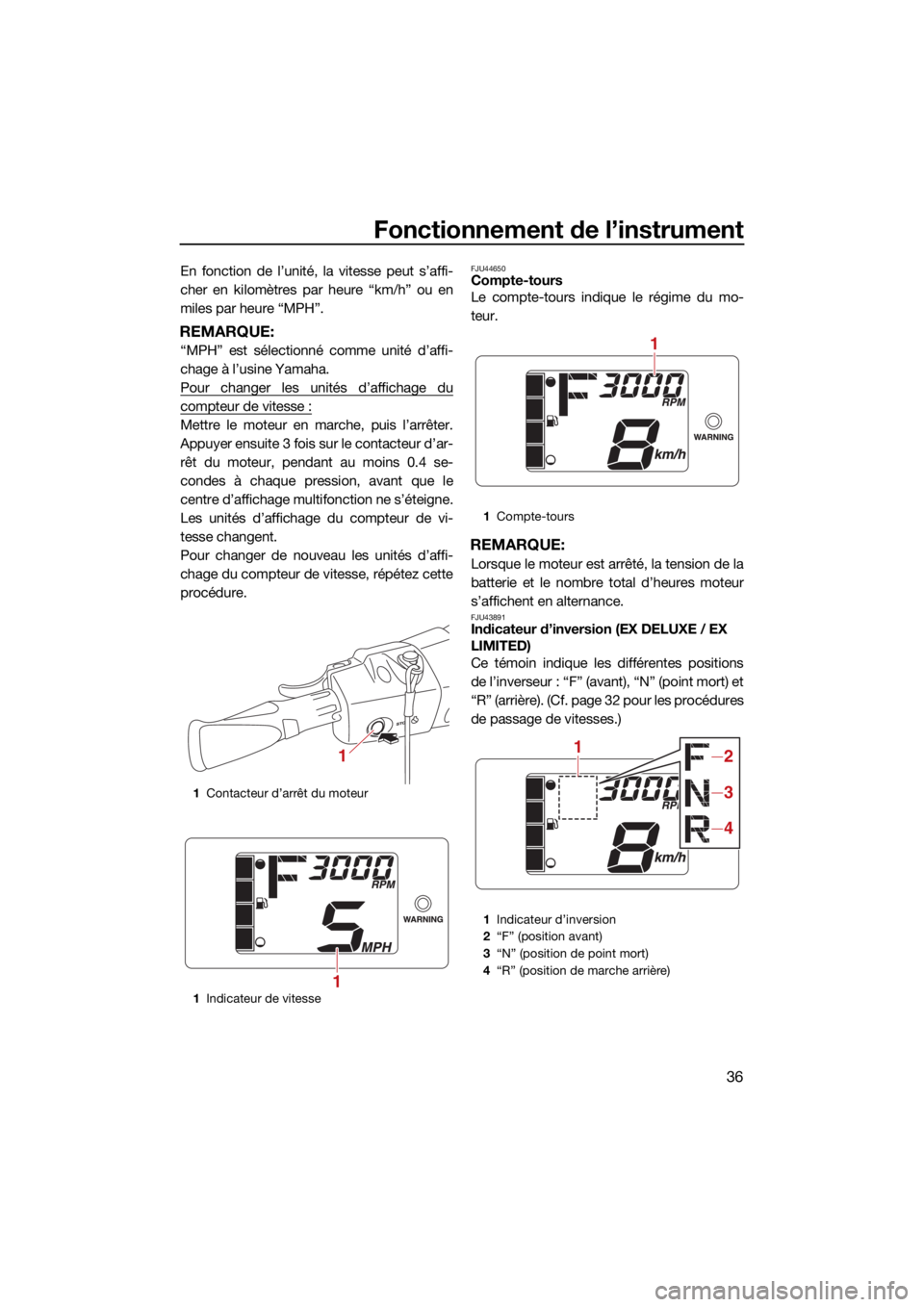

En fonction de l’unité, la vitesse peut s’affi-
cher en kilomètres par heure “km/h” ou en
miles par heure “MPH”.
REMARQUE:
“MPH” est sélectionné comme unité d’affi-
chage à l’usine Yamaha.
Pour changer les unités d’affichage du
compteur de vitesse :
Mettre le moteur en marche, puis l’arrêter.
Appuyer ensuite 3 fois sur le contacteur d’ar-
rêt du moteur, pendant au moins 0.4 se-
condes à chaque pression, avant que le
centre d’affichage multifonction ne s’éteigne.
Les unités d’affichage du compteur de vi-
tesse changent.
Pour changer de nouveau les unités d’affi-
chage du compteur de vitesse, répétez cette
procédure.
FJU44650Compte-tours
Le compte-tours indique le régime du mo-
teur.
REMARQUE:
Lorsque le moteur est arrêté, la tension de la
batterie et le nombre total d’heures moteur
s’affichent en alternance.
FJU43891Indicateur d’inversion (EX DELUXE / EX
LIMITED)
Ce témoin indique les différentes positions
de l’inverseur : “F” (avant), “N” (point mort) et
“R” (arrière). (Cf. page 32 pour les procédures
de passage de vitesses.)
1Contacteur d’arrêt du moteur
1 Indicateur de vitesse
1
1
1Compte-tours
1 Indicateur d’inversion
2 “F” (position avant)
3 “N” (position de point mort)
4 “R” (position de marche arrière)
1
12
3
4
UF3Y74F0.book Page 36 Tuesday, June 23, 2020 10:14 AM

Fonctionnement de l’instrument
37

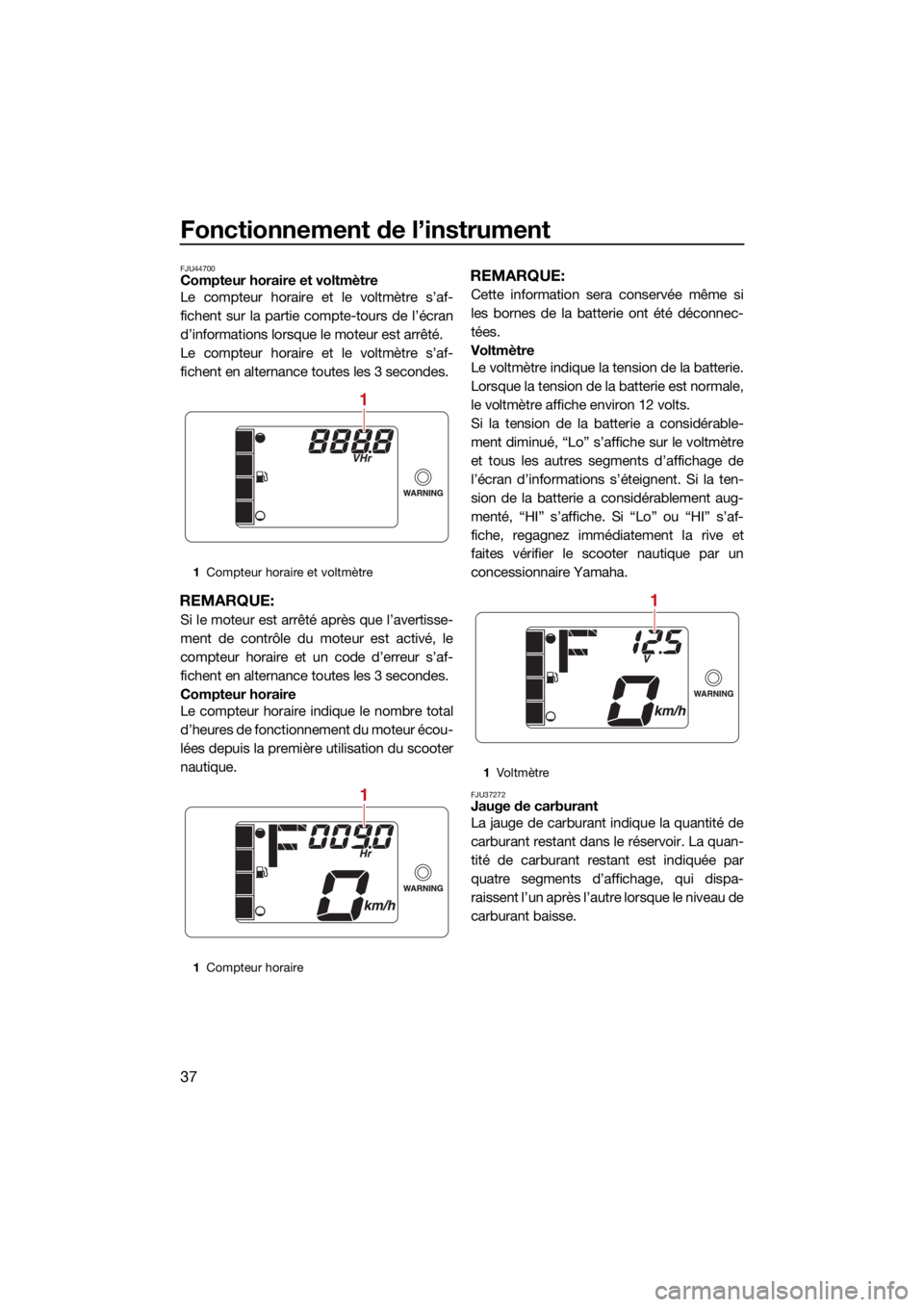

FJU44700Compteur horaire et voltmètre
Le compteur horaire et le voltmètre s’af-
fichent sur la partie compte-tours de l’écran
d’informations lorsque le moteur est arrêté.
Le compteur horaire et le voltmètre s’af-
fichent en alternance toutes les 3 secondes.
REMARQUE:
Si le moteur est arrêté après que l’avertisse-
ment de contrôle du moteur est activé, le
compteur horaire et un code d’erreur s’af-
fichent en alternance toutes les 3 secondes.
Compteur horaire
Le compteur horaire indique le nombre total
d’heures de fonctionnement du moteur écou-
lées depuis la première utilisation du scooter
nautique.
REMARQUE:
Cette information sera conservée même si
les bornes de la batterie ont été déconnec-
tées.
Voltmètre
Le voltmètre indique la tension de la batterie.
Lorsque la tension de la batterie est normale,
le voltmètre affiche environ 12 volts.
Si la tension de la batterie a considérable-
ment diminué, “Lo” s’affiche sur le voltmètre
et tous les autres segments d’affichage de
l’écran d’informations s’éteignent. Si la ten-
sion de la batterie a considérablement aug-
menté, “HI” s’affiche. Si “Lo” ou “HI” s’af-
fiche, regagnez immédiatement la rive et
faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU37272Jauge de carburant
La jauge de carburant indique la quantité de
carburant restant dans le réservoir. La quan-
tité de carburant restant est indiquée par
quatre segments d’affichage, qui dispa-
raissent l’un après l’autre lorsque le niveau de
carburant baisse.
1Compteur horaire et voltmètre
1 Compteur horaire
1
1
1Vo l t m èt re
1
UF3Y74F0.book Page 37 Tuesday, June 23, 2020 10:14 AM

Fonctionnement de l’instrument
38

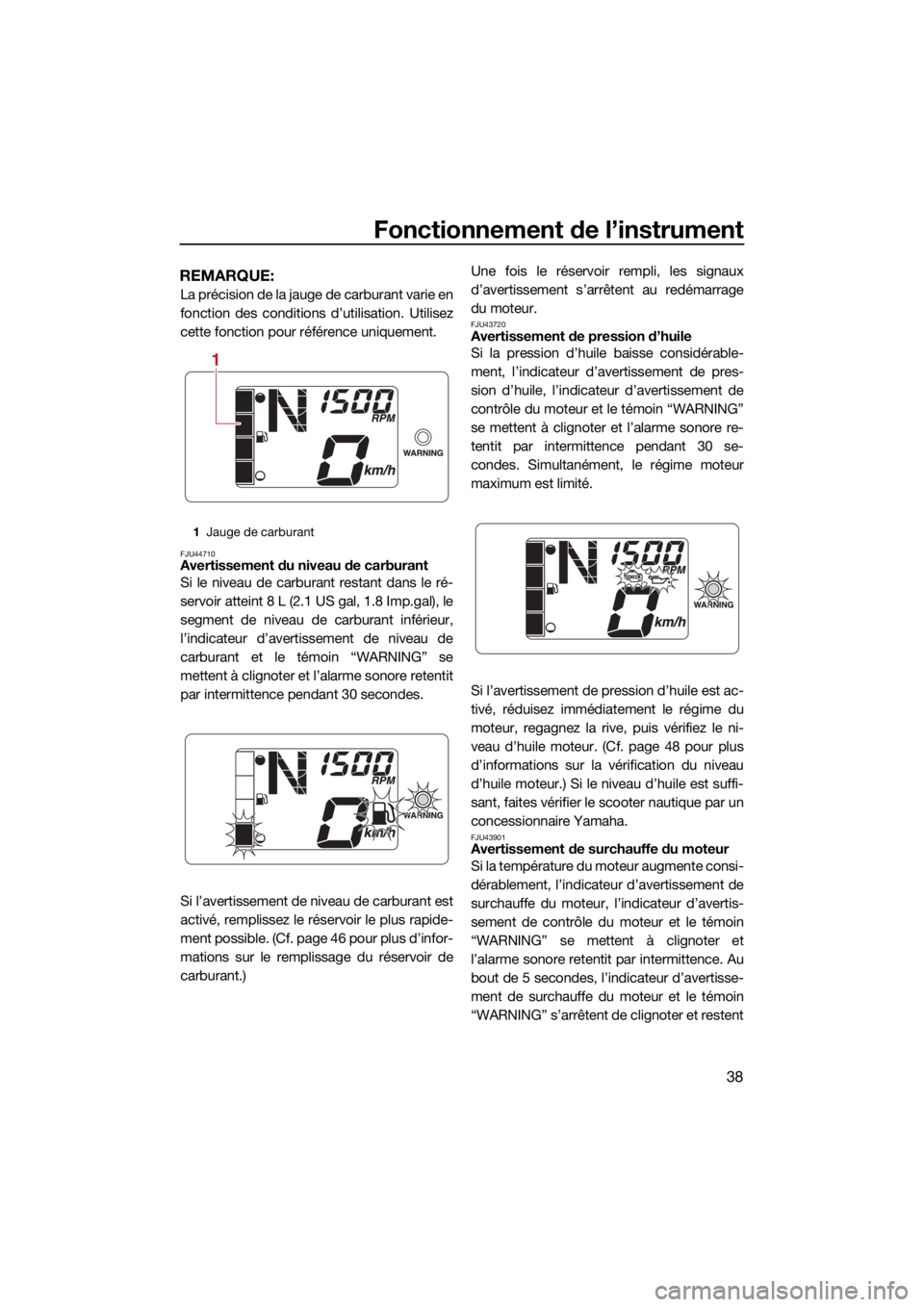

REMARQUE:
La précision de la jauge de carburant varie en
fonction des conditions d’utilisation. Utilisez
cette fonction pour référence uniquement.
FJU44710Avertissement du niveau de carburant
Si le niveau de carburant restant dans le ré-
servoir atteint 8 L (2.1 US gal, 1.8 Imp.gal), le
segment de niveau de carburant inférieur,
l’indicateur d’avertissement de niveau de
carburant et le témoin “WARNING” se
mettent à clignoter et l’alarme sonore retentit
par intermittence pendant 30 secondes.
Si l’avertissement de niveau de carburant est
activé, remplissez le réservoir le plus rapide-
ment possible. (Cf. page 46 pour plus d’infor-
mations sur le remplissage du réservoir de
carburant.)Une fois le réservoir rempli, les signaux
d’avertissement s’arrêtent au redémarrage
du moteur.
FJU43720Avertissement de pression d’huile
Si la pression d’huile baisse considérable-
ment, l’indicateur d’avertissement de pres-
sion d’huile, l’indicateur d’avertissement de
contrôle du moteur et
le témoin “WARNING”
se mettent à clignoter et l’alarme sonore re-
tentit par intermittence pendant 30 se-
condes. Simultanément, le régime moteur
maximum est limité.
Si l’avertissement de pression d’huile est ac-
tivé, réduisez immédiatement le régime du
moteur, regagnez la rive, puis vérifiez le ni-
veau d’huile moteur. (Cf. page 48 pour plus
d’informations sur la vérification du niveau
d’huile moteur.) Si le niveau d’huile est suffi-
sant, faites vérifier le scooter nautique par un
concessionnaire Yamaha.

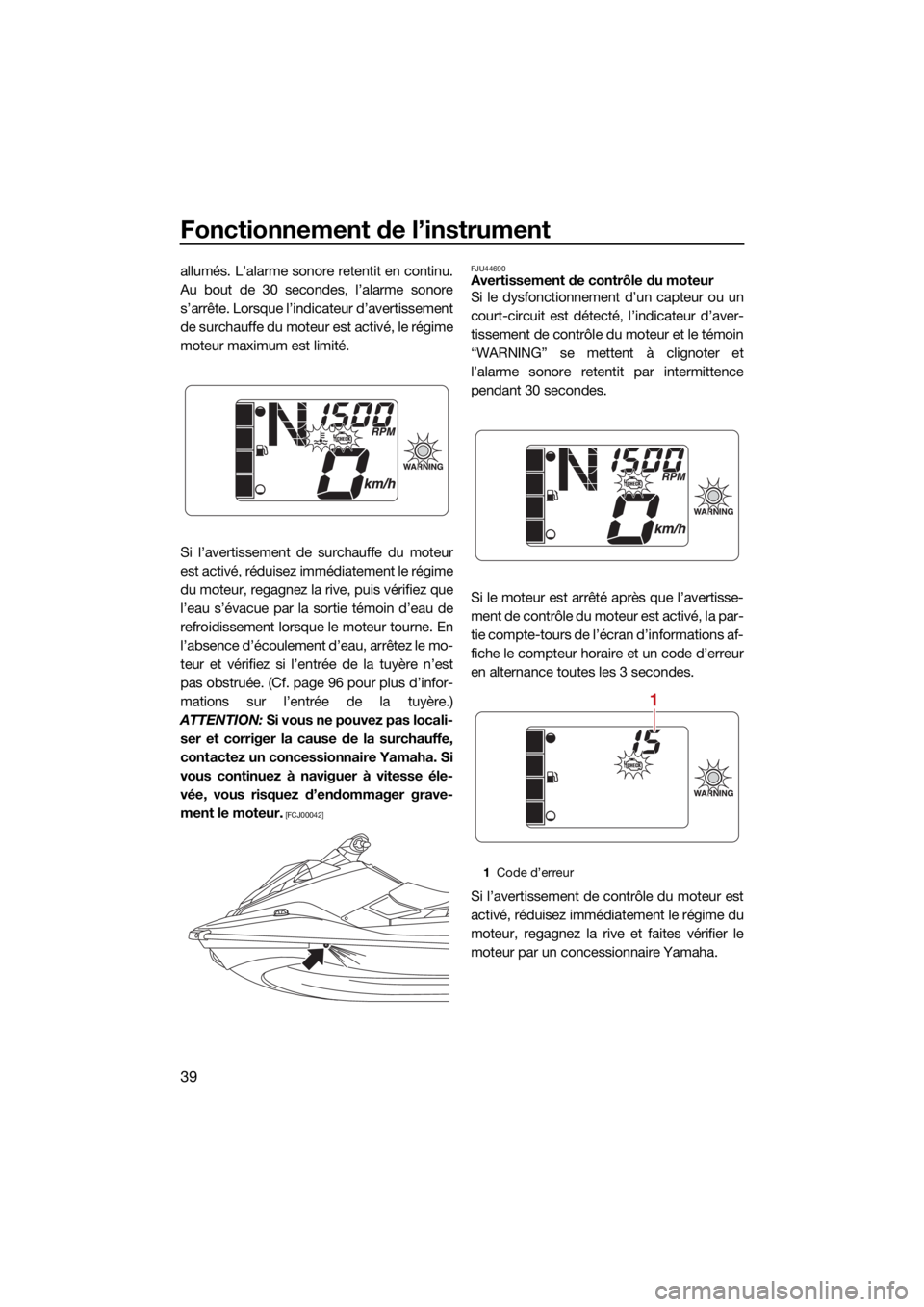

FJU43901Avertissement de surchauffe du moteur
Si la température du moteur augmente consi-
dérablement, l’indicateur d’avertissement de
surchauffe du moteur, l’indicateur d’avertis-
sement de contrôle du moteur et le témoin
“WARNING” se mettent à clignoter et
l’alarme sonore retentit par intermittence. Au
bout de 5 secondes, l’indicateur d’avertisse-
ment de surchauffe du moteur et le témoin
“WARNING” s’arrêtent de clignoter et restent
1 Jauge de carburant
1
UF3Y74F0.book Page 38 Tuesday, June 23, 2020 10:14 AM

Fonctionnement de l’instrument
39
allumés. L’alarme sonore retentit en continu.
Au bout de 30 secondes, l’alarme sonore
s’arrête. Lorsque l’indicateur d’avertissement
de surchauffe du moteur est activé, le régime
moteur maximum est limité.
Si l’avertissement de surchauffe du moteur
est activé, réduisez immédiatement le régime
du moteur, regagnez la rive, puis vérifiez que
l’eau s’évacue par la sortie témoin d’eau de
refroidissement lorsque le moteur tourne. En
l’absence d’écoulement d’eau, arrêtez le mo-
teur et vérifiez si l’entrée de la tuyère n’est
pas obstruée. (Cf. page 96 pour plus d’infor-
mations sur l’entrée de la tuyère.)
ATTENTION: Si vous ne pouvez pas locali-
ser et corriger la cause de la surchauffe,
contactez un concessionnaire Yamaha. Si
vous continuez à naviguer à vitesse éle-
vée, vous risquez d’endommager grave-
ment le moteur.
[FCJ00042] FJU44690
Avertissement de contrôle du moteur
Si le dysfonctionnement d’un capteur ou un
court-circuit est détecté,
l’indicateur d’aver-
tissement de contrôle du moteur et le témoin
“WARNING” se mettent à clignoter et
l’alarme sonore retentit par intermittence
pendant 30 secondes.
Si le moteur est arrêté après que l’avertisse-
ment de contrôle du mo teur est activé, la par-
tie compte-tours de l’écran d’informations af-
fiche le compteur horaire et un code d’erreur
en alternance toutes les 3 secondes.
Si l’avertissement de contrôle du moteur est
activé, réduisez immédiatement le régime du
moteur, regagnez la rive et faites vérifier le
moteur par un concessionnaire Yamaha.
1 Code d’erreur
1
UF3Y74F0.book Page 39 Tuesday, June 23, 2020 10:14 AM

Fonctionnement de l’équipement
40
FJU40335

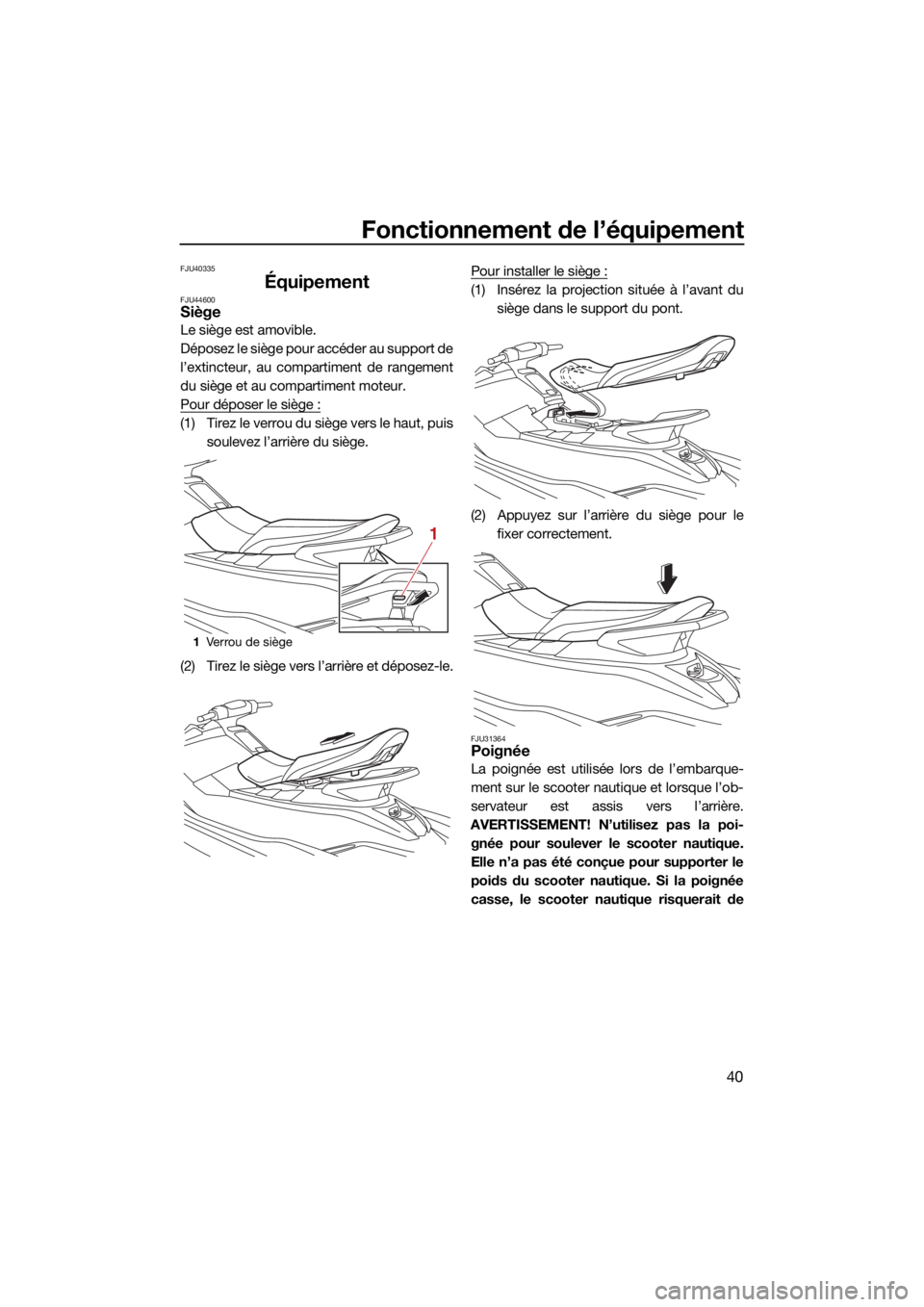

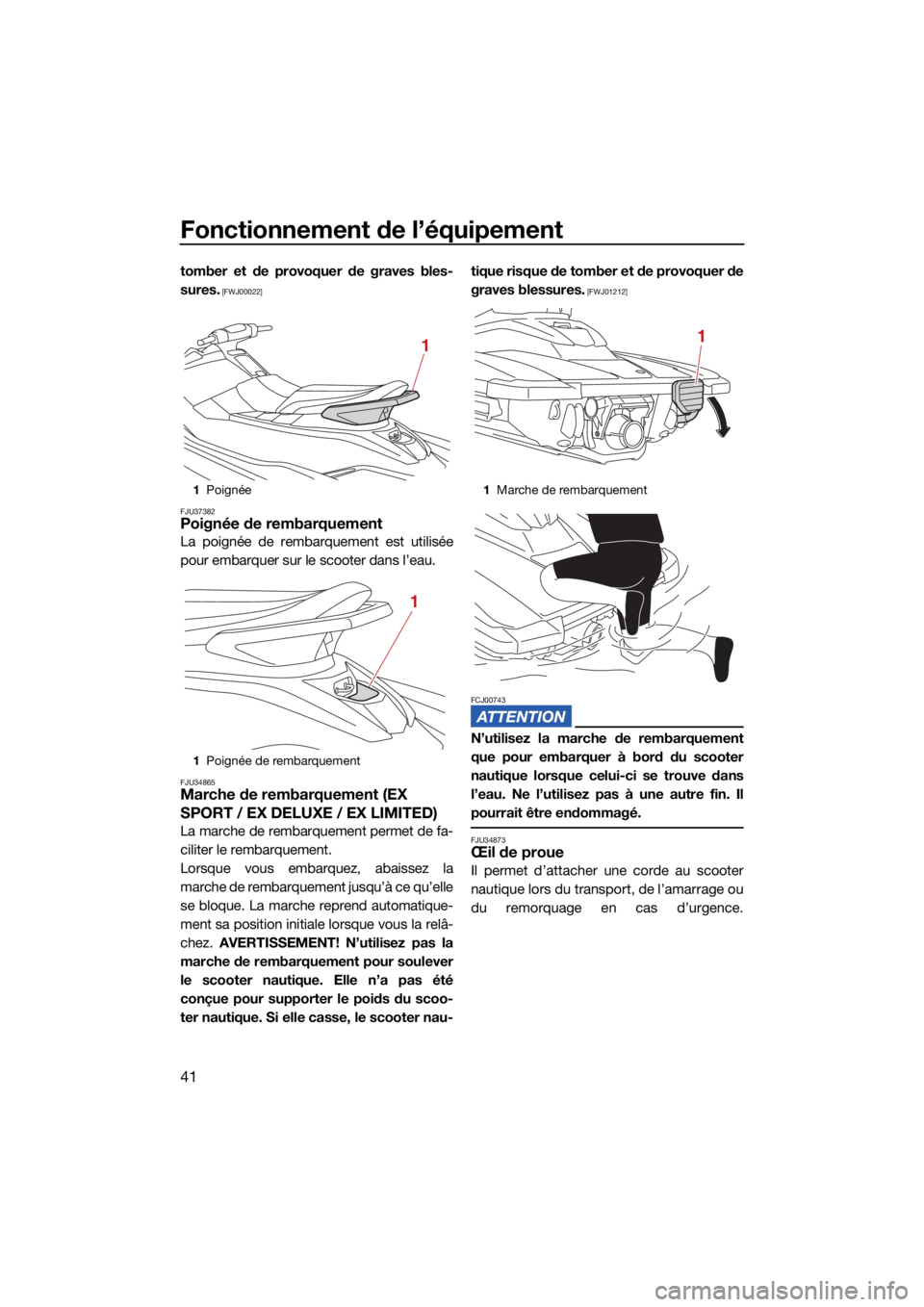

ÉquipementFJU44600Siège
Le siège est amovible.
Déposez le siège pour accéder au support de
l’extincteur, au compartiment de rangement
du siège et au compartiment moteur.
Pour déposer le siège :
(1) Tirez le verrou du siège vers le haut, puissoulevez l’arrière du siège.
(2) Tirez le siège vers l’arrière et déposez-le. Pour installer le siège :
(1) Insérez la projection située à l’avant du
siège dans le support du pont.
(2) Appuyez sur l’arrière du siège pour le fixer correctement.
FJU31364Poignée
La poignée est utilisée lors de l’embarque-
ment sur le scooter nautique et lorsque l’ob-
servateur est assis vers l’arrière.
AVERTISSEMENT! N’utilisez pas la poi- gnée pour soulever le scooter nautique.
Elle n’a pas été conçue pour supporter le
poids du scooter nautique. Si la poignée
casse, le scooter nautique risquerait de
1 Ver ro u d e s iè g e
1
UF3Y74F0.book Page 40 Tuesday, June 23, 2020 10:14 AM

Fonctionnement de l’équipement
41
tomber et de provoquer de graves bles-
sures.
[FWJ00022]
FJU37382
Poignée de rembarquement
La poignée de rembarquement est utilisée
pour embarquer sur le scooter dans l’eau.
FJU34865Marche de rembarquement (EX
SPORT / EX DELUXE / EX LIMITED)
La marche de rembarquement permet de fa-
ciliter le rembarquement.
Lorsque vous embarquez, abaissez la
marche de rembarquement jusqu’à ce qu’elle
se bloque. La marche reprend automatique-
ment sa position initiale lorsque vous la relâ-
chez. AVERTISSEMENT! N’utilisez pas la
marche de rembarquement pour soulever
le scooter nautique. Elle n’a pas été
conçue pour supporter le poids du scoo-
ter nautique. Si elle casse, le scooter nau- tique risque de tomber et de provoquer de
graves blessures.
[FWJ01212]
FCJ00743
N’utilisez la marche de rembarquement
que pour embarquer à bord du scooter
nautique lorsque celui-ci se trouve dans
l’eau. Ne l’utilisez pas à une autre fin. Il
pourrait être endommagé.
FJU34873Œil de proue
Il permet d’attacher une corde au scooter
nautique lors du transport, de l’amarrage ou
du remorquage en cas d’urgence.
1
Poignée
1 Poignée de rembarquement
1
1
1Marche de rembarquement
1
UF3Y74F0.book Page 41 Tuesday, June 23, 2020 10:14 AM

Fonctionnement de l’équipement
42
(Cf. page 98 pour plus d’informations sur le
remorquage du scooter.)

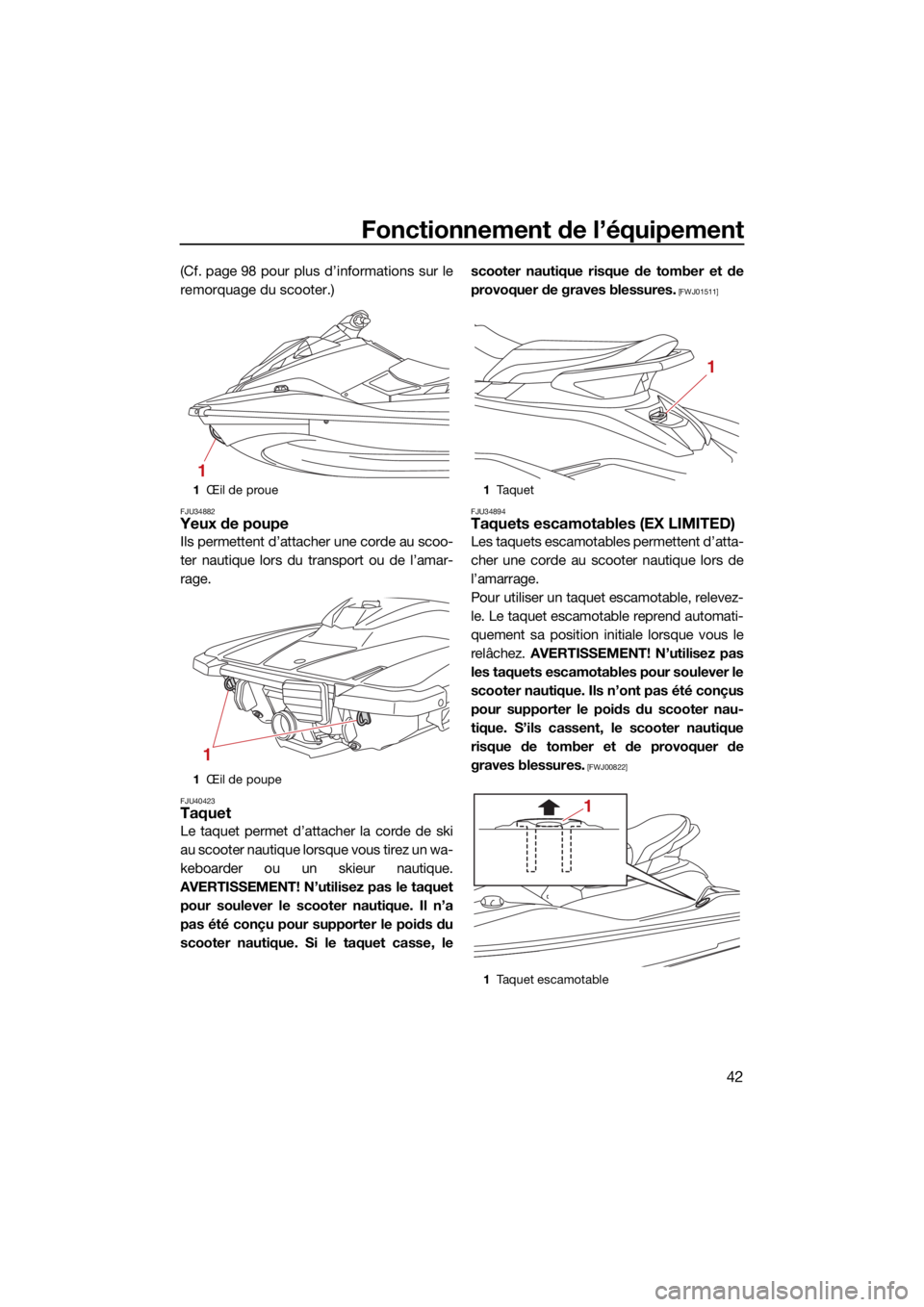

FJU34882Yeux de poupe
Ils permettent d’attacher une corde au scoo-
ter nautique lors du transport ou de l’amar-
rage.
FJU40423Taquet
Le taquet permet d’attacher la corde de ski
au scooter nautique lorsque vous tirez un wa-
keboarder ou un skieur nautique.
AVERTISSEMENT! N’utilisez pas le taquet pour soulever le scooter nautique. Il n’a
pas été conçu pour supporter le poids du
scooter nautique. Si le taquet casse, le scooter nautique risque de tomber et de
provoquer de graves blessures.
[FWJ01511]
FJU34894
Taquets escamotables (EX LIMITED)
Les taquets escamotables permettent d’atta-
cher une corde au scooter nautique lors de
l’amarrage.
Pour utiliser un taquet escamotable, relevez-
le. Le taquet escamotable reprend automati-
quement sa position initiale lorsque vous le
relâchez. AVERTISSEMENT! N’utilisez pas
les taquets escamotables pour soulever le
scooter nautique. Ils n’ont pas été conçus
pour supporter le poids du scooter nau-
tique. S’ils cassent, le scooter nautique
risque de tomber et de provoquer de
graves blessures.
[FWJ00822]
1 Œil de proue
1 Œil de poupe
1
1
1Ta q u e t
1 Taquet escamotable
1
1
UF3Y74F0.book Page 42 Tuesday, June 23, 2020 10:14 AM

Fonctionnement de l’équipement
43
FJU31685Compartiments de rangement
Ce scooter nautique est équipé des compar-
timents de rangement suivants.
Les compartiments de rangement ne sont
pas étanches. Si vous transportez des objets
qui ne peuvent pas être mouillés, placez-les
dans un sac étanche.
Assurez-vous que les compartiments de ran-
gement sont correctement fermés avant
d’utiliser le scooter nautique.

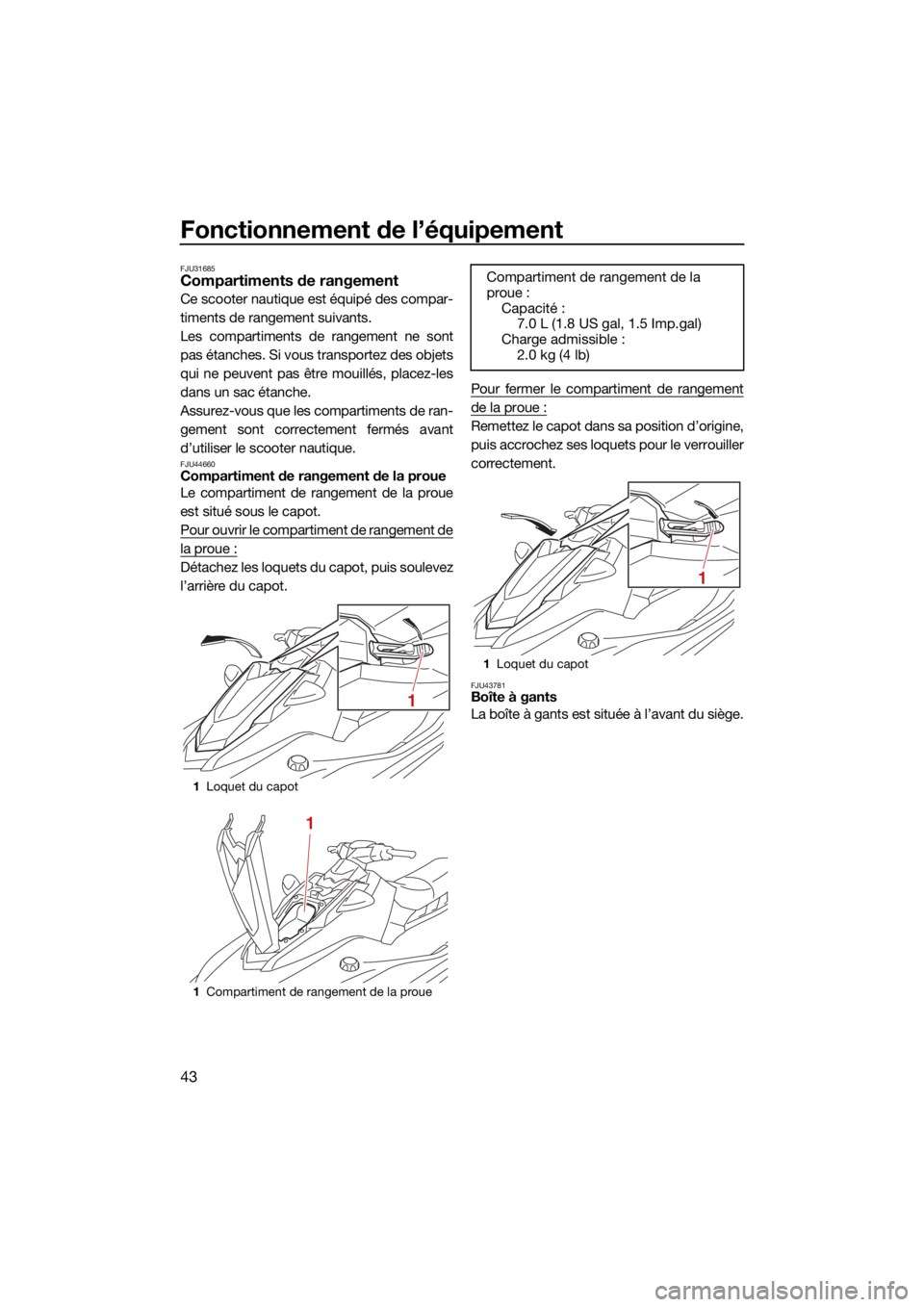

FJU44660Compartiment de rangement de la proue
Le compartiment de rangement de la proue
est situé sous le capot.
Pour ouvrir le compartiment de rangement de
la proue :
Détachez les loquets du capot, puis soulevez
l’arrière du capot.Pour fermer le compartiment de rangement
de la proue :
Remettez le capot dans sa position d’origine,
puis accrochez ses loquets pour le verrouiller
correctement.
FJU43781Boîte à gants
La boîte à gants est située à l’avant du siège.
1
Loquet du capot
1 Compartiment de rangement de la proue
1
1
Compartiment de rangement de la
proue :
Capacité : 7.0 L (1.8 US gal, 1.5 Imp.gal)
Charge admissible :
2.0 kg (4 lb)
1Loquet du capot
1
UF3Y74F0.book Page 43 Tuesday, June 23, 2020 10:14 AM
