stop start YAMAHA EX LIMITED 2022 Betriebsanleitungen (in German)

Inhalt
Aufkleber verschiedener Art ............ 1Identifizierungsnummern................. 1
Haupt-Identifizierungsnummer
(PRI-ID) ........................................... 1
Fahrzeug-Identifizierungsnummer (CIN) ................................................ 1
Motor-Seriennummer ......................... 1
Produktionsdatums-Aufkleber ........... 2
Modellangaben ............................... 3
Herstellerschild................................... 3
Wichtige Aufkleber .......................... 4
Warnaufkleber .................................... 5
Andere Aufkleber................................ 8
Informationen zur Sicherheit............ 9 Beschränkungen, wer das Wasserfahrzeug bedienen darf .... 9
Fahrtbeschränkungen ................... 10
Betriebsanforderungen ................. 12
Empfohlene Ausrüstung ................ 14
Gefahrenquellen ............................ 15
Eigenschaften des Wasserfahrzeugs ....................... 15
Wakeboardfahren und Wasserskifahren......................... 17
Sicherheitsregeln für das Bootfahren ................................. 19
Fahrvergnügen mit Verantwortung............................ 20
Beschreibung................................... 21 Wasserfahrzeug-Glossar............... 21
Lage der Hauptkomponenten ....... 22
Bedienung der
Steuerungsfunktionen .................... 26 Wasserfahrzeug-Steuerungsfunktionen ................ 26
Motor-Stoppschalter ....................... 26
Motor-Quickstoppschalter .............. 26
Startschalter .................................... 26
Gashebel .......................................... 27 RiDE-Hebel (EX DELUXE /
EX LIMITED) .................................. 27
Lenkungssystem .............................. 27
Kühlwasser-Kontrollauslass ............. 28
Wasserabscheider ............................ 28
Betrieb des Wasserfahrzeugs........ 30 Betriebsfunktionen des Wasserfahrzeugs ....................... 30
Rückwärtsfahrsystem (EX SPORT)... 30
Schaltsystem (EX DELUXE /
EX LIMITED) .................................. 30
Bedienung der Instrumente ........... 34Multifunktionsdisplay .................... 34
Informationsanzeige ......................... 34
Bedienung der Ausrüstung ............ 39Ausrüstung.................................... 39
Sitz ................................................... 39
Haltegriff ........................................... 39
Aufstiegsgriff .................................... 40
Aufstiegsstufe (EX SPORT /
EX DELUXE / EX LIMITED) ........... 40
Bugöse ............................................. 40
Heckösen ......................................... 41
Klampe ............................................. 41
Hochklappbare Klampen (EX LIMITED) ................................ 41
Ablagefächer .................................... 42
Feuerlöscherhalter............................ 43
Erfordernisse bei der Bedienung
und Handhabung............................. 45 Kraftstoffanforderungen................ 45
Kraftstoff........................................... 45
Motoröl-Anforderungen ................ 47
Motoröl ............................................. 47

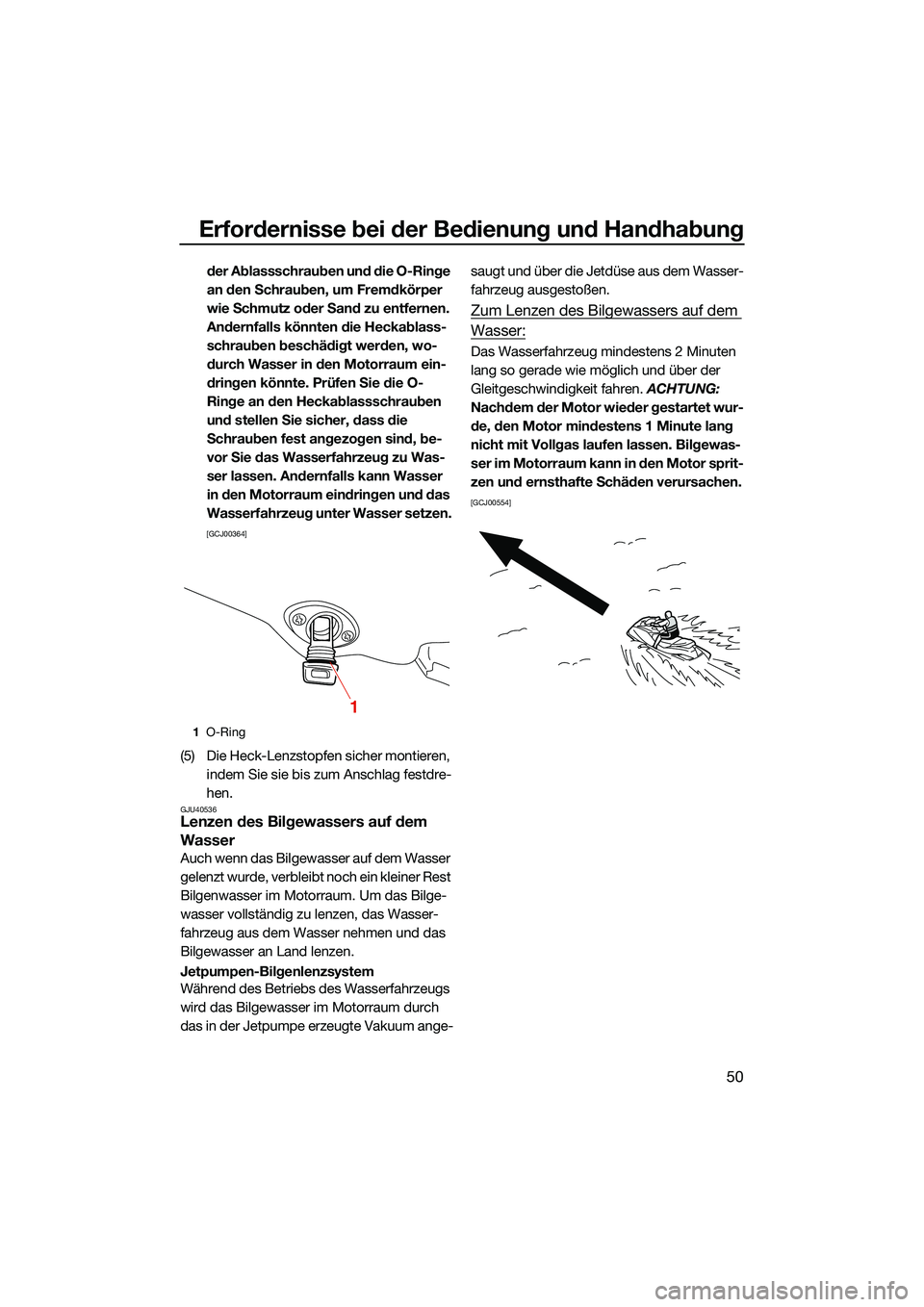

Lenzen des Bilgewassers ............. 49
Lenzen des Bilgewassers
an Land ......................................... 49
Lenzen des Bilgewassers auf dem Wasser .................................. 50
UF3Y75G0.book Page 1 Monday, July 19, 2021 10:02 AM

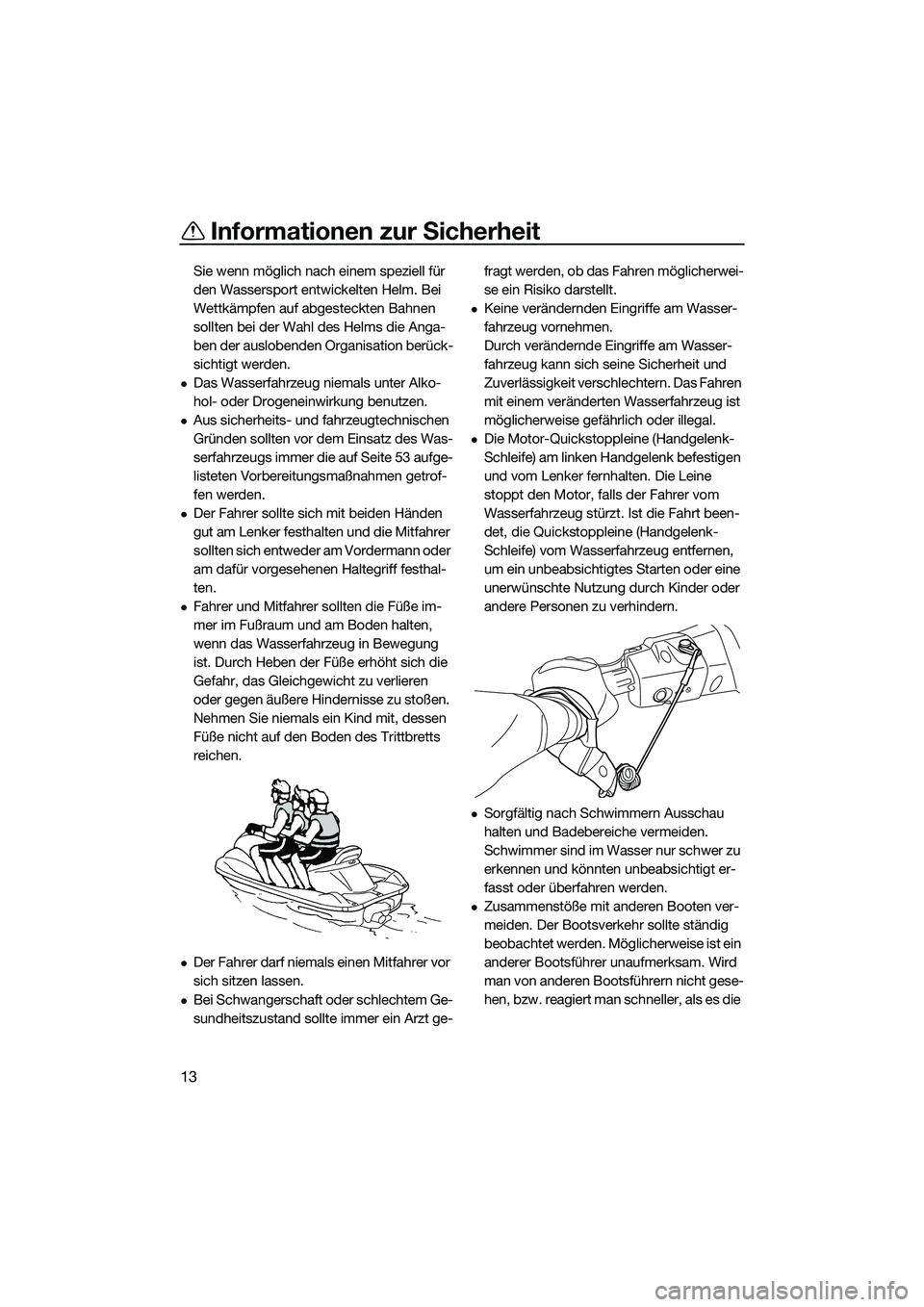

Informationen zur Sicherheit
13
Sie wenn möglich nach einem speziell für
den Wassersport entwickelten Helm. Bei
Wettkämpfen auf abgesteckten Bahnen
sollten bei der Wahl des Helms die Anga-
ben der auslobenden Organisation berück-
sichtigt werden.
Das Wasserfahrzeug niemals unter Alko-
hol- oder Drogeneinwirkung benutzen.
Aus sicherheits- und fahrzeugtechnischen
Gründen sollten vor dem Einsatz des Was-
serfahrzeugs immer die auf Seite 53 aufge-
listeten Vorbereitungsmaßnahmen getrof-
fen werden.
Der Fahrer sollte sich mit beiden Händen
gut am Lenker festhalten und die Mitfahrer
sollten sich entweder am Vordermann oder
am dafür vorgesehenen Haltegriff festhal-
ten.
Fahrer und Mitfahrer sollten die Füße im-
mer im Fußraum und am Boden halten,
wenn das Wasserfahrzeug in Bewegung
ist. Durch Heben der Füße erhöht sich die
Gefahr, das Gleichgewicht zu verlieren
oder gegen äußere Hindernisse zu stoßen.
Nehmen Sie niemals ein Kind mit, dessen
Füße nicht auf den Boden des Trittbretts
reichen.
Der Fahrer darf niemals einen Mitfahrer vor
sich sitzen lassen.
Bei Schwangerschaft oder schlechtem Ge-
sundheitszustand sollte immer ein Arzt ge-fragt werden, ob das Fahren möglicherwei-
se ein Risiko darstellt.
Keine verändernden Eingriffe am Wasser-
fahrzeug vornehmen.
Durch verändernde Eingriffe am Wasser-
fahrzeug kann sich seine Sicherheit und
Zuverlässigkeit verschlechtern. Das Fahren
mit einem veränderten Wasserfahrzeug ist
möglicherweise gefährlich oder illegal.
Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befestigen
und vom Lenker fernhalten. Die Leine
stoppt den Motor, falls der Fahrer vom
Wasserfahrzeug stürzt. Ist die Fahrt been-
det, die Quickstoppleine (Handgelenk-
Schleife) vom Wasserfahrzeug entfernen,
um ein unbeabsichtigtes Starten oder eine
unerwünschte Nutzung durch Kinder oder
andere Personen zu verhindern.
Sorgfältig nach Schwimmern Ausschau
halten und Badebereiche vermeiden.
Schwimmer sind im Wasser nur schwer zu
erkennen und könnten unbeabsichtigt er-
fasst oder überfahren werden.
Zusammenstöße mit anderen Booten ver-
meiden. Der Bootsverkehr sollte ständig
beobachtet werden. Möglicherweise ist ein
anderer Bootsführer unaufmerksam. Wird
man von anderen Bootsführern nicht gese-
hen, bzw. reagiert man schneller, als es die
UF3Y75G0.book Page 13 Monday, July 19, 2021 10:02 AM

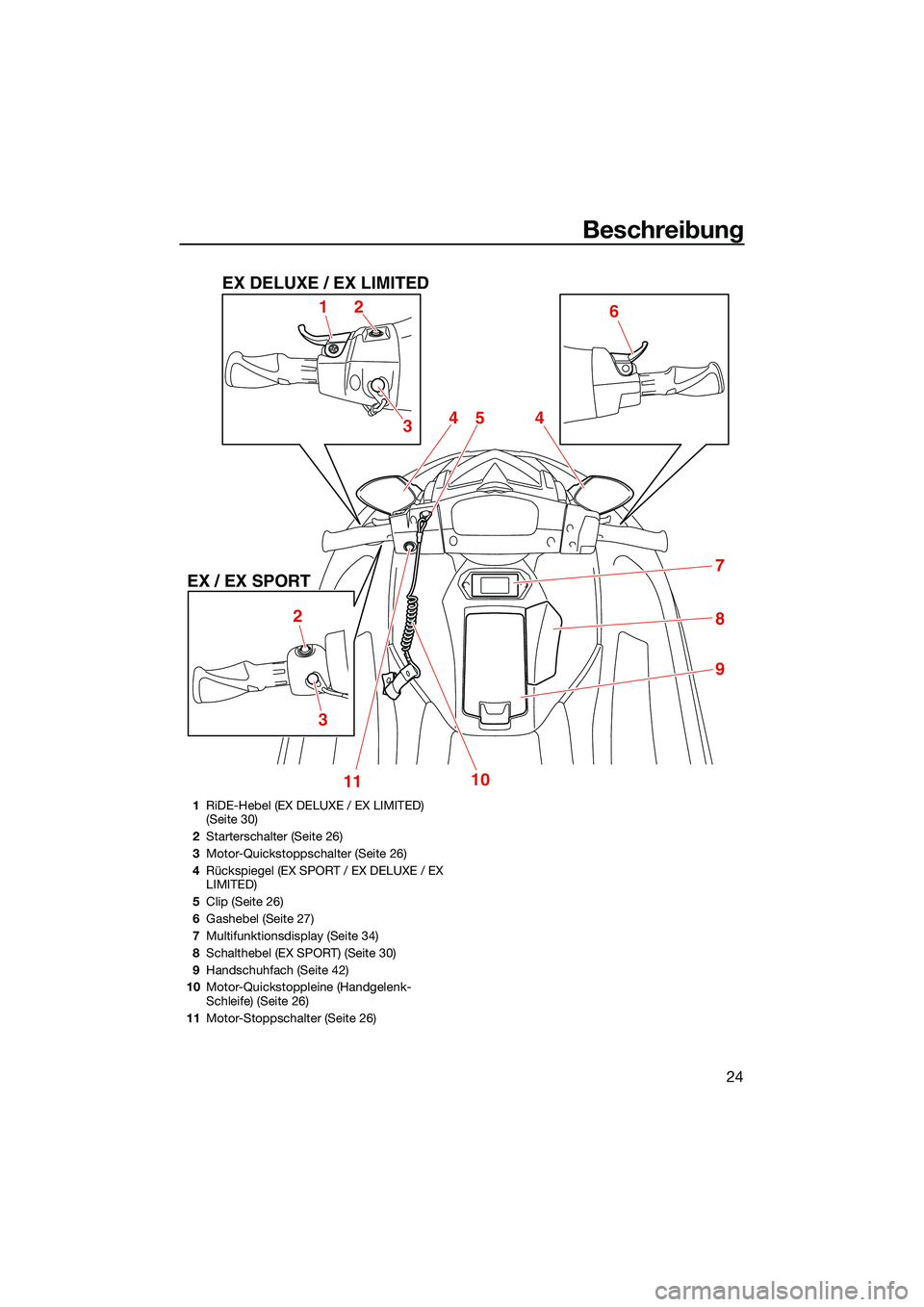

Beschreibung
24
12
EX DELUXE / EX LIMITED
EX / EX SPORT 2
11 10
3 36
4
7
8
9
4
5
1
RiDE-Hebel (EX DELUXE / EX LIMITED)
(Seite 30)
2 Starterschalter (Seite 26)
3 Motor-Quickstoppschalter (Seite 26)
4 Rückspiegel (EX SPORT / EX DELUXE / EX
LIMITED)
5 Clip (Seite 26)
6 Gashebel (Seite 27)
7 Multifunktionsdisplay (Seite 34)
8 Schalthebel (EX SPORT) (Seite 30)
9 Handschuhfach (Seite 42)
10 Motor-Quickstoppleine (Handgelenk-
Schleife) (Seite 26)
11 Motor-Stoppschalter (Seite 26)
UF3Y75G0.book Page 24 Monday, July 19, 2021 10:02 AM

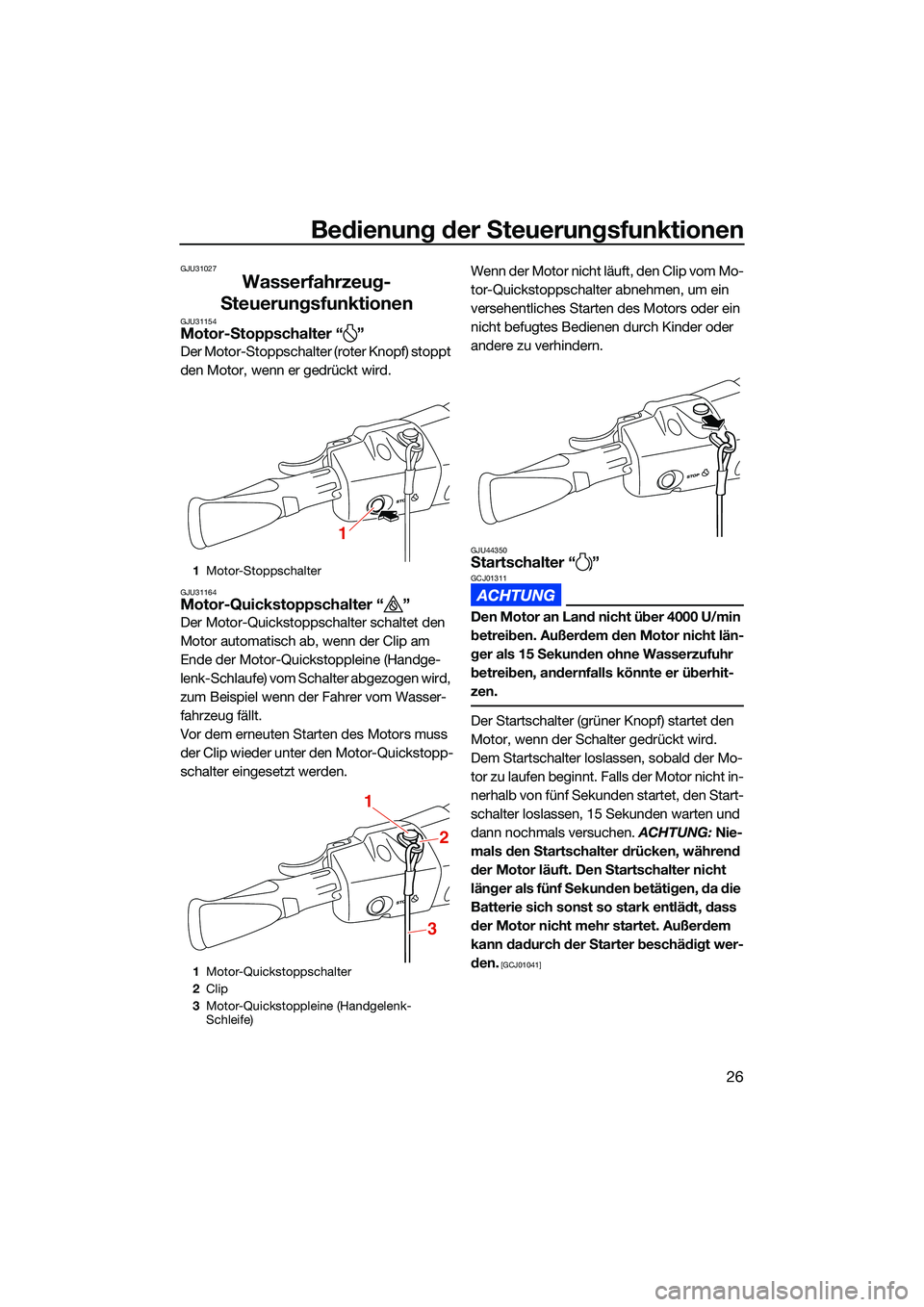

Bedienung der Steuerungsfunktionen
26
GJU31027
Wasserfahrzeug-
Steuerungsfunktionen
GJU31154Motor-Stoppschalter “ ”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31164Motor-Quickstoppschalter “ ”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.
Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden. Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.
GJU44350Startschalter “ ”GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen.
ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
kann dadurch der Starter beschädigt wer-
den.
[GCJ01041]
1 Motor-Stoppschalter
1 Motor-Quickstoppschalter
2 Clip
3 Motor-Quickstoppleine (Handgelenk-
Schleife)
1
1
2
3
UF3Y75G0.book Page 26 Monday, July 19, 2021 10:02 AM

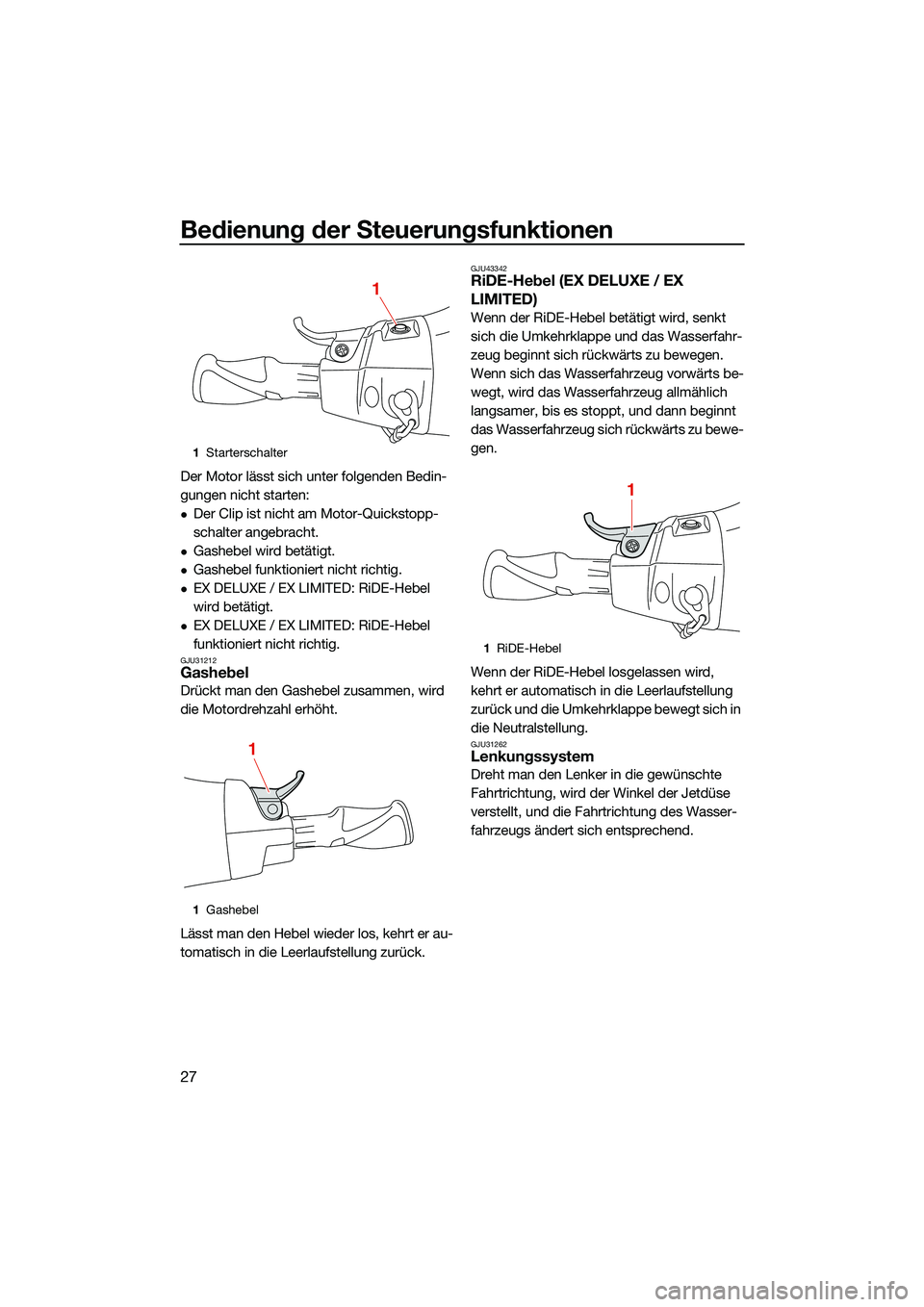

Bedienung der Steuerungsfunktionen
27
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:
Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.
Gashebel wird betätigt.
Gashebel funktioniert nicht richtig.
EX DELUXE / EX LIMITED: RiDE-Hebel
wird betätigt.
EX DELUXE / EX LIMITED: RiDE-Hebel
funktioniert nicht richtig.
GJU31212Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU43342RiDE-Hebel (EX DELUXE / EX
LIMITED)
Wenn der RiDE-Hebel betätigt wird, senkt
sich die Umkehrklappe und das Wasserfahr-
zeug beginnt sich rückwärts zu bewegen.
Wenn sich das Wasserfahrzeug vorwärts be-
wegt, wird das Wasserfahrzeug allmählich
langsamer, bis es stoppt, und dann beginnt
das Wasserfahrzeug sich rückwärts zu bewe-
gen.
Wenn der RiDE-Hebel losgelassen wird,
kehrt er automatisch in die Leerlaufstellung
zurück und die Umkehrklappe bewegt sich in
die Neutralstellung.
GJU31262Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
1 Starterschalter
1 Gashebel
1
1
1RiDE-Hebel
1
UF3Y75G0.book Page 27 Monday, July 19, 2021 10:02 AM

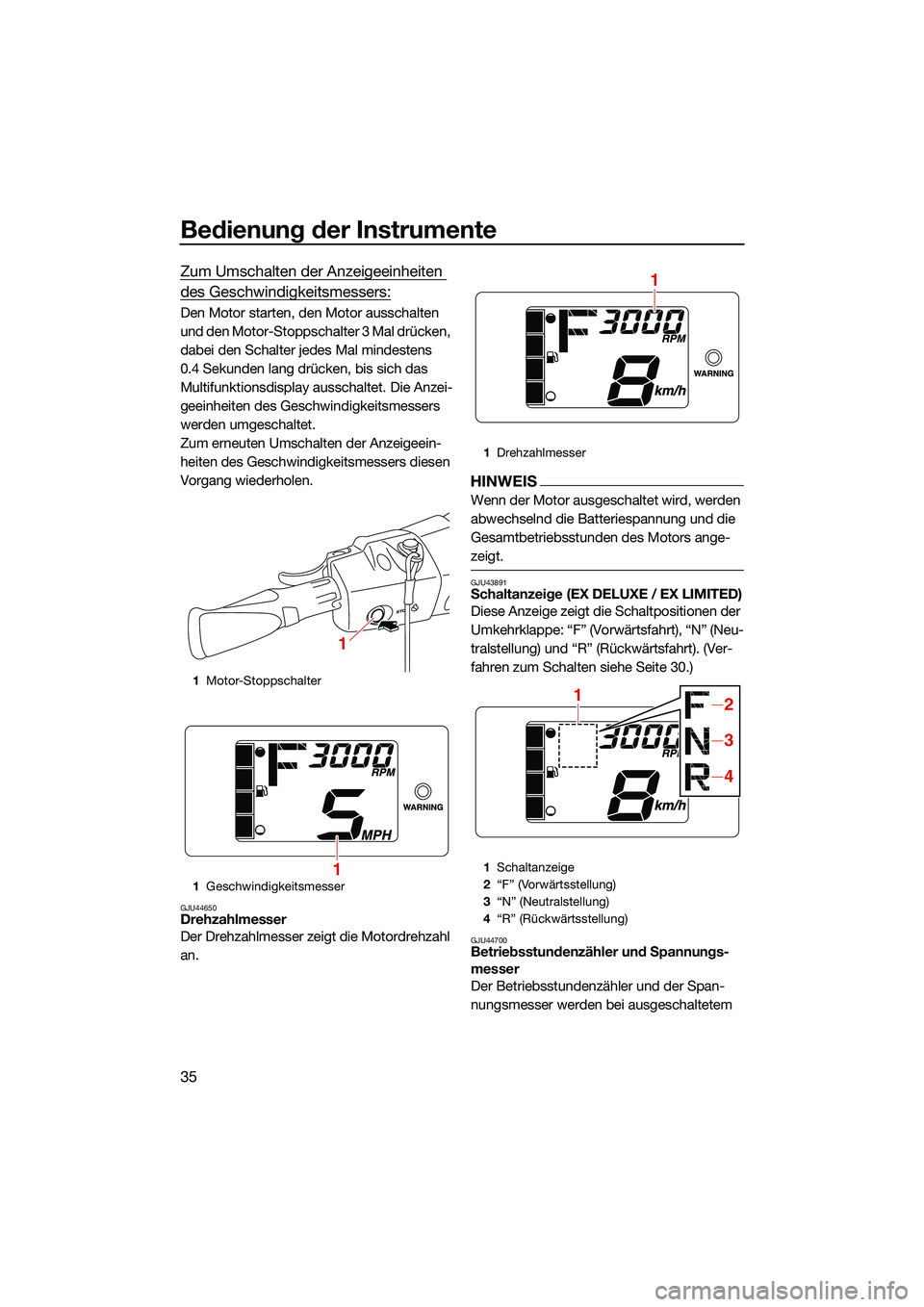

Bedienung der Instrumente
35
Zum Umschalten der Anzeigeeinheiten
des Geschwindigkeitsmessers:
Den Motor starten, den Motor ausschalten
und den Motor-Stoppschalter 3 Mal drücken,
dabei den Schalter jedes Mal mindestens
0.4 Sekunden lang drücken, bis sich das
Multifunktionsdisplay ausschaltet. Die Anzei-
geeinheiten des Geschwindigkeitsmessers
werden umgeschaltet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
GJU44650Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
HINWEIS
Wenn der Motor ausgeschaltet wird, werden
abwechselnd die Batteriespannung und die
Gesamtbetriebsstunden des Motors ange-
zeigt.
GJU43891Schaltanzeige (EX DELUXE / EX LIMITED)
Diese Anzeige zeigt die Schaltpositionen der
Umkehrklappe: “F” (Vorwärtsfahrt), “N” (Neu-
tralstellung) und “R” (Rückwärtsfahrt). (Ver-
fahren zum Schalten siehe Seite 30.)
GJU44700Betriebsstundenzähler und Spannungs-
messer
Der Betriebsstundenzähler und der Span-
nungsmesser werden bei ausgeschaltetem
1Motor-Stoppschalter
1 Geschwindigkeitsmesser
1
1
1Drehzahlmesser
1 Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
1
12
3
4
UF3Y75G0.book Page 35 Monday, July 19, 2021 10:02 AM

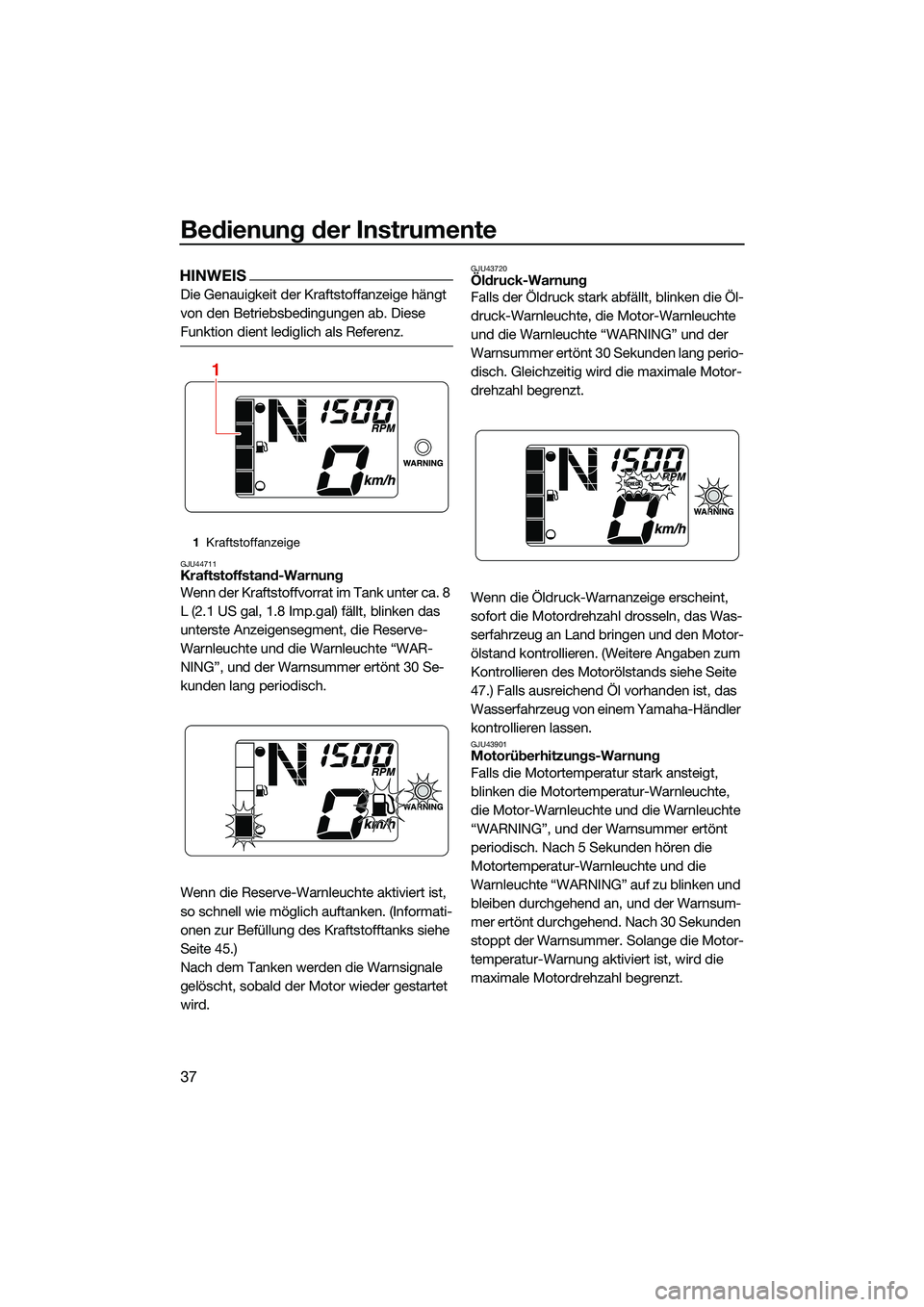

Bedienung der Instrumente
37
HINWEIS
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU44711Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca. 8
L (2.1 US gal, 1.8 Imp.gal) fällt, blinken das
unterste Anzeigensegment, die Reserve-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Informati-
onen zur Befüllung des Kraftstofftanks siehe
Seite 45.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
GJU43720Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte, die Motor-Warnleuchte
und die Warnleuchte “WARNING” und der
Warnsummer ertönt 30 Sekunden lang perio-
disch. Gleichzeitig wird die maximale Motor-
drehzahl begrenzt.
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
47.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
GJU43901Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte,
die Motor-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt
periodisch. Nach 5 Sekunden hören die
Motortemperatur-Warnleuchte und die
Warnleuchte “WARNING” auf zu blinken und
bleiben durchgehend an, und der Warnsum-
mer ertönt durchgehend. Nach 30 Sekunden
stoppt der Warnsummer. Solange die Motor-
temperatur-Warnung aktiviert ist, wird die
maximale Motordrehzahl begrenzt.
1Kraftstoffanzeige
1
UF3Y75G0.book Page 37 Monday, July 19, 2021 10:02 AM

Erfordernisse bei der Bedienung und Handhabung
50
der Ablassschrauben und die O-Ringe
an den Schrauben, um Fremdkörper
wie Schmutz oder Sand zu entfernen.
Andernfalls könnten die Heckablass-
schrauben beschädigt werden, wo-
durch Wasser in den Motorraum ein-
dringen könnte. Prüfen Sie die O-
Ringe an den Heckablassschrauben
und stellen Sie sicher, dass die
Schrauben fest angezogen sind, be-
vor Sie das Wasserfahrzeug zu Was-
ser lassen. Andernfalls kann Wasser
in den Motorraum eindringen und das
Wasserfahrzeug unter Wasser setzen.

[GCJ00364]
(5) Die Heck-Lenzstopfen sicher montieren, indem Sie sie bis zum Anschlag festdre-
hen.
GJU40536Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser im Motorraum durch
das in der Jetpumpe erzeugte Vakuum ange- saugt und über die Jetdüse aus dem Wasser-
fahrzeug ausgestoßen.
Zum Lenzen des Bilgewassers auf dem
Wasser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren.
ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
ser im Motorraum kann in den Motor sprit-
zen und ernsthafte Schäden verursachen.

[GCJ00554]
1 O-Ring
1
UF3Y75G0.book Page 50 Monday, July 19, 2021 10:02 AM

Routinekontrollen vor fahrtbeginn
53
GJU31984
GWJ00413
Wenn das Wasserfahrzeug nicht ordnungsgemäß inspiziert oder gewartet wird, erhöht
sich die Wahrscheinlichkeit eines Unfalls oder einer Beschädigung des Wasserfahr-
zeugs. Das Wasserfahrzeug nicht betreiben, wenn ein Problem festgestellt wird. Wenn
ein Problem nicht mit den in dieser Betriebsanleitung beschriebenen Verfahren beho-
ben werden kann, das Wasserfahrzeug von einem Yamaha-Händler überprüfen lassen.
GJU41237Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
ROUTINEKONTROLLEN VOR FAHRTBEGINN
BEZEICHNUNG AUSFÜHRUNGSEITE
Motorraum Den Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.
55
Kraftstoffsystem Das Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.
55
Wasserabscheider Den Wasserabscheider auf Wasserrückstände un-
tersuchen.
56
Motor Das Äußere des Motors auf Schäden kontrollieren. 56
Motorölstand Den Motorölstand kontrollieren. 56
Bilgewasser Den Motorraum auf Bilgewasser kontrollieren. 56
Batterie Die Batterieanschlüsse kontrollieren. 56
Lenkungssystem Die ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.
57
Rückwärtsfahrsystem (EX
SPORT) Das Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.
57
RiDE-Hebel (EX DELUXE /
EX LIMITED) Die Funktion des RiDE-Hebels kontrollieren.
58
Gashebel Die Funktion des Gashebels kontrollieren. 58
Motor-Quickstoppleine
(Handgelenk-Schlaufe) Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.
58
Schalter Funktion des Starterschalters, Motor-Stoppschal-
ters und Motor-Quickstoppschalters kontrollieren.
59
Ablagefächer Die Ablagefächer auf Schäden und Wasser kontrol-
lieren.
59
Feuerlöscherhalter Den Feuerlöscherhalter auf Beschädigung kontrol-
lieren.
59
Feuerlöscher Den Zustand des Feuerlöschers kontrollieren. 59
Sicherheitsausrüstung Kontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.
59
Rumpf und Deck Rumpf und Deck auf Schäden absuchen. 60
UF3Y75G0.book Page 53 Monday, July 19, 2021 10:02 AM

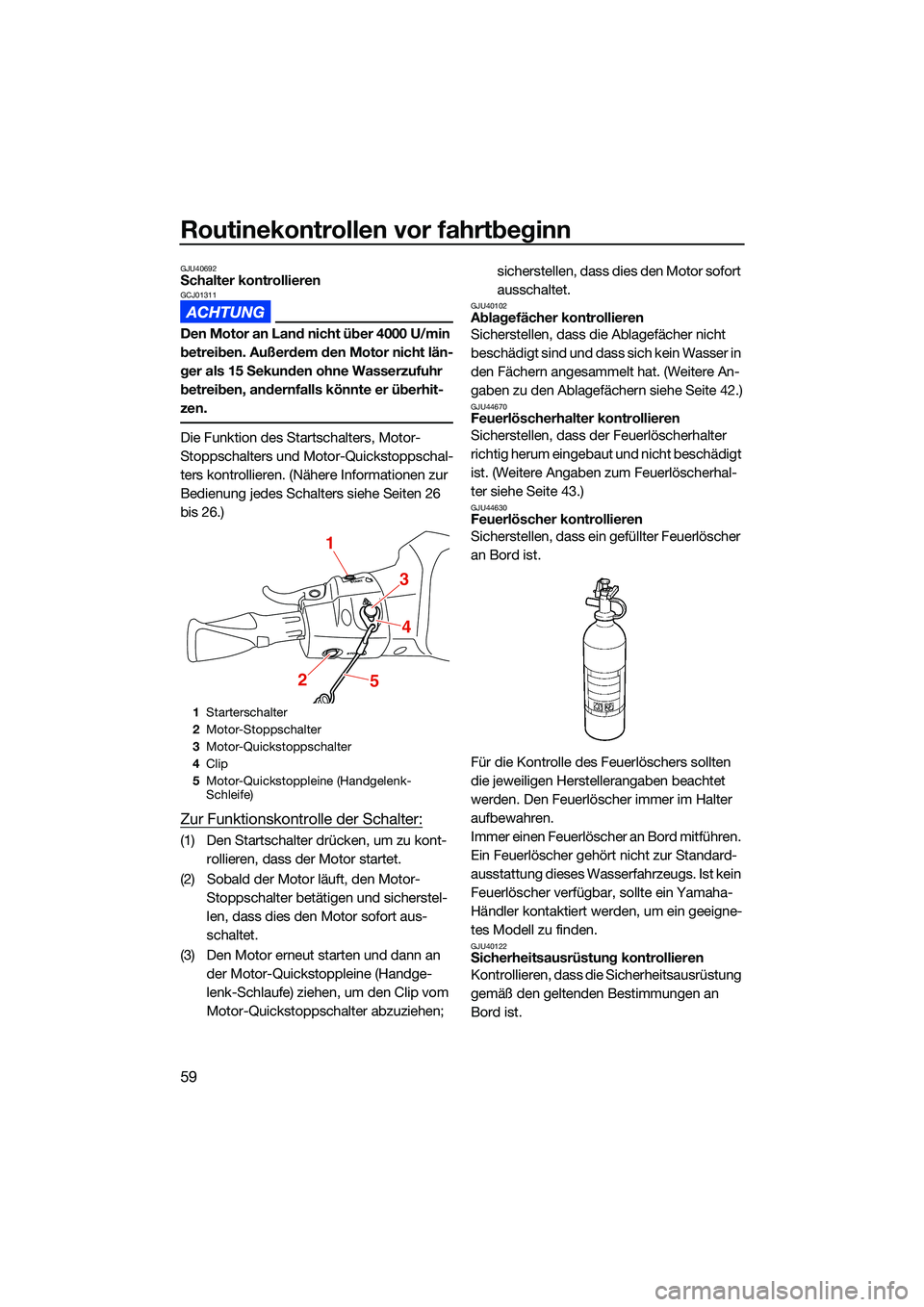

Routinekontrollen vor fahrtbeginn
59
GJU40692Schalter kontrollierenGCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur
Bedienung jedes Schalters siehe Seiten 26
bis 26.)
Zur Funktionskontrolle der Schalter:
(1) Den Startschalter drücken, um zu kont-rollieren, dass der Motor startet.
(2) Sobald der Motor läuft, den Motor- Stoppschalter betätigen und sicherstel-
len, dass dies den Motor sofort aus-
schaltet.
(3) Den Motor erneut starten und dann an der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) ziehen, um den Clip vom
Motor-Quickstoppschalter abzuziehen; sicherstellen, dass dies den Motor sofort
ausschaltet.
GJU40102Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht
beschädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 42.)
GJU44670Feuerlöscherhalter kontrollieren
Sicherstellen, dass der Feuerlöscherhalter
richtig herum eingebaut und nicht beschädigt
ist. (Weitere Angaben zum Feuerlöscherhal-
ter siehe Seite 43.)
GJU44630Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer im Halter
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40122Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
1
Starterschalter
2 Motor-Stoppschalter
3 Motor-Quickstoppschalter
4 Clip
5 Motor-Quickstoppleine (Handgelenk-
Schleife)
1
3
4
25
UF3Y75G0.book Page 59 Monday, July 19, 2021 10:02 AM
