YAMAHA FJR1300A 2004 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2004, Model line: FJR1300A, Model: YAMAHA FJR1300A 2004Pages: 88, PDF-Größe: 6.87 MB

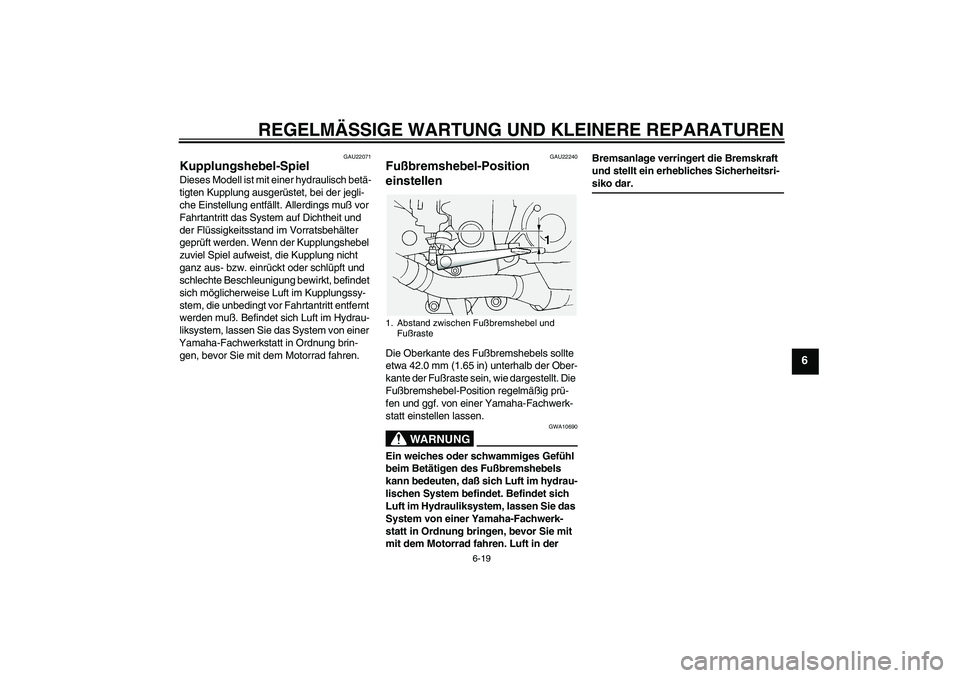

Page 61 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
GAU22071
Kupplungshebel-Spiel Dieses Modell ist mit einer hydraulisch betä-
tigten Kupplung ausgerüstet, bei der jegli-
che Einstellung entfällt. Allerdings muß vor
Fahrtantritt das System auf Dichtheit und
der Flüssigkeitsstand im Vorratsbehälter
geprüft werden. Wenn der Kupplungshebel
zuviel Spiel aufweist, die Kupplung nicht
ganz aus- bzw. einrückt oder schlüpft und
schlechte Beschleunigung bewirkt, befindet
sich möglicherweise Luft im Kupplungssy-
stem, die unbedingt vor Fahrtantritt entfernt
werden muß. Befindet sich Luft im Hydrau-
liksystem, lassen Sie das System von einer
Yamaha-Fachwerkstatt in Ordnung brin-
gen, bevor Sie mit dem Motorrad fahren.
GAU22240
Fußbremshebel-Position
einstellen Die Oberkante des Fußbremshebels sollte
etwa 42.0 mm (1.65 in) unterhalb der Ober-
kante der Fußraste sein, wie dargestellt. Die
Fußbremshebel-Position regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
WARNUNG
GWA10690
Ein weiches oder schwammiges Gefühl
beim Betätigen des Fußbremshebels
kann bedeuten, daß sich Luft im hydrau-
lischen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt in Ordnung bringen, bevor Sie mit
mit dem Motorrad fahren. Luft in der Bremsanlage verringert die Bremskraft
und stellt ein erhebliches Sicherheitsri-
siko dar.
1. Abstand zwischen Fußbremshebel und
Fußraste
5JWG3.book Page 19 Friday, September 5, 2003 4:37 PM

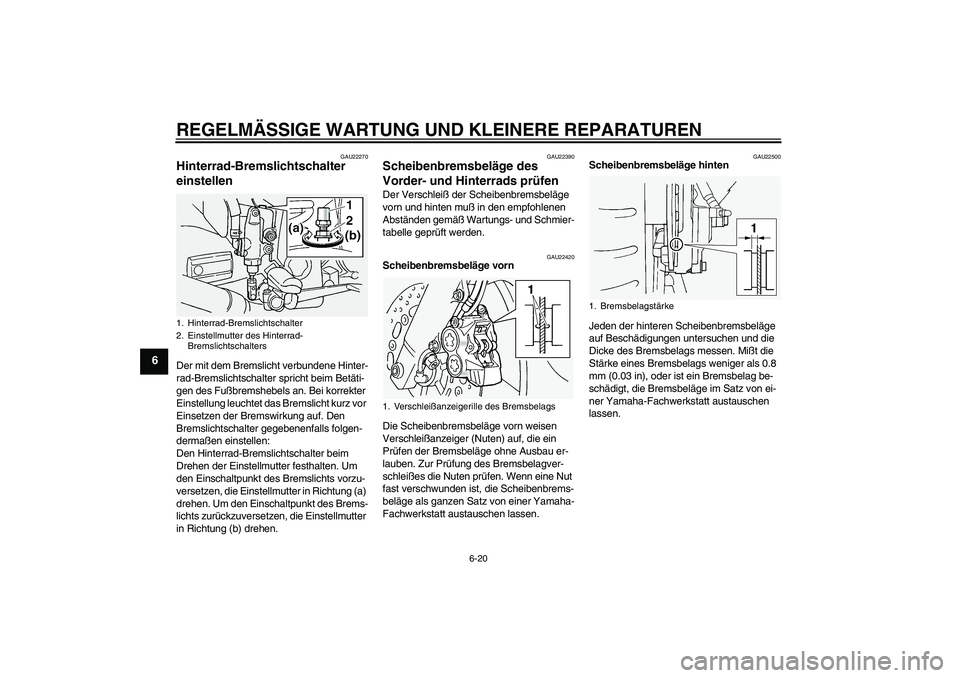

Page 62 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
GAU22270
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten. Um
den Einschaltpunkt des Bremslichts vorzu-
versetzen, die Einstellmutter in Richtung (a)
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22420
Scheibenbremsbeläge vorn
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
GAU22500
Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Mißt die
Stärke eines Bremsbelags weniger als 0.8
mm (0.03 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-
Bremslichtschalters
1. Verschleißanzeigerille des Bremsbelags
1. Bremsbelagstärke
5JWG3.book Page 20 Friday, September 5, 2003 4:37 PM

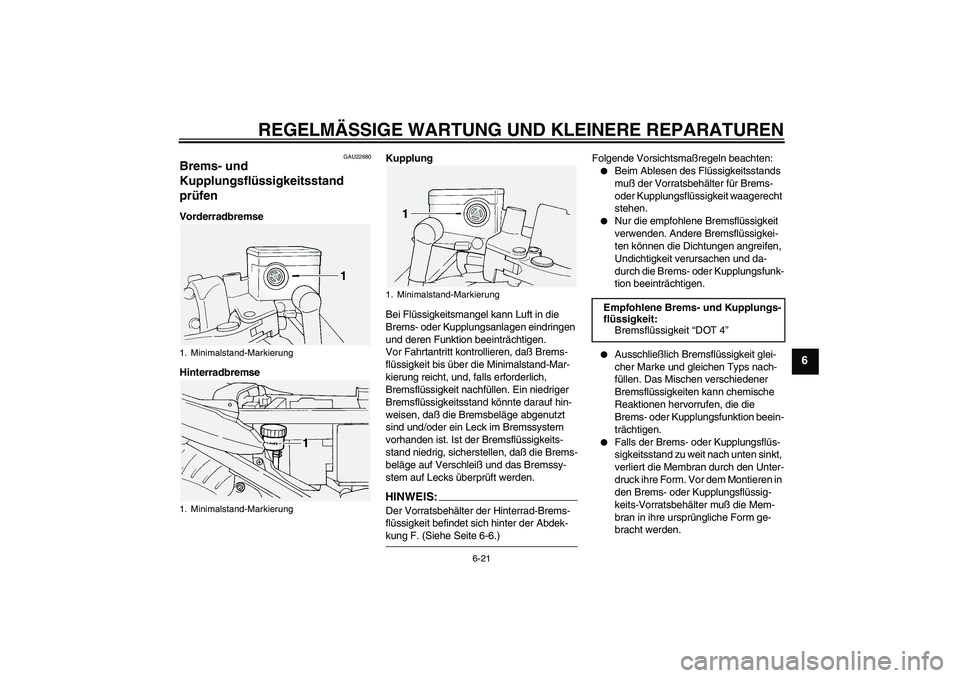

Page 63 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
GAU22680
Brems- und
Kupplungsflüssigkeitsstand
prüfen Vorderradbremse
HinterradbremseKupplung
Bei Flüssigkeitsmangel kann Luft in die
Brems- oder Kupplungsanlagen eindringen
und deren Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, daß Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, daß die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen, daß die Brems-
beläge auf Verschleiß und das Bremssy-
stem auf Lecks überprüft werden.
HINWEIS:Der Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abdek-kung F. (Siehe Seite 6-6.)Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter für Brems-
oder Kupplungsflüssigkeit waagerecht
stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Brems- oder Kupplungsfunk-
tion beeinträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Brems- oder Kupplungsfunktion beein-
trächtigen.
Falls der Brems- oder Kupplungsflüs-
sigkeitsstand zu weit nach unten sinkt,
verliert die Membran durch den Unter-
druck ihre Form. Vor dem Montieren in
den Brems- oder Kupplungsflüssig-
keits-Vorratsbehälter muß die Mem-
bran in ihre ursprüngliche Form ge-
bracht werden.
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1. Minimalstand-Markierung
Empfohlene Brems- und Kupplungs-
flüssigkeit:
Bremsflüssigkeit “DOT 4”
5JWG3.book Page 21 Friday, September 5, 2003 4:37 PM

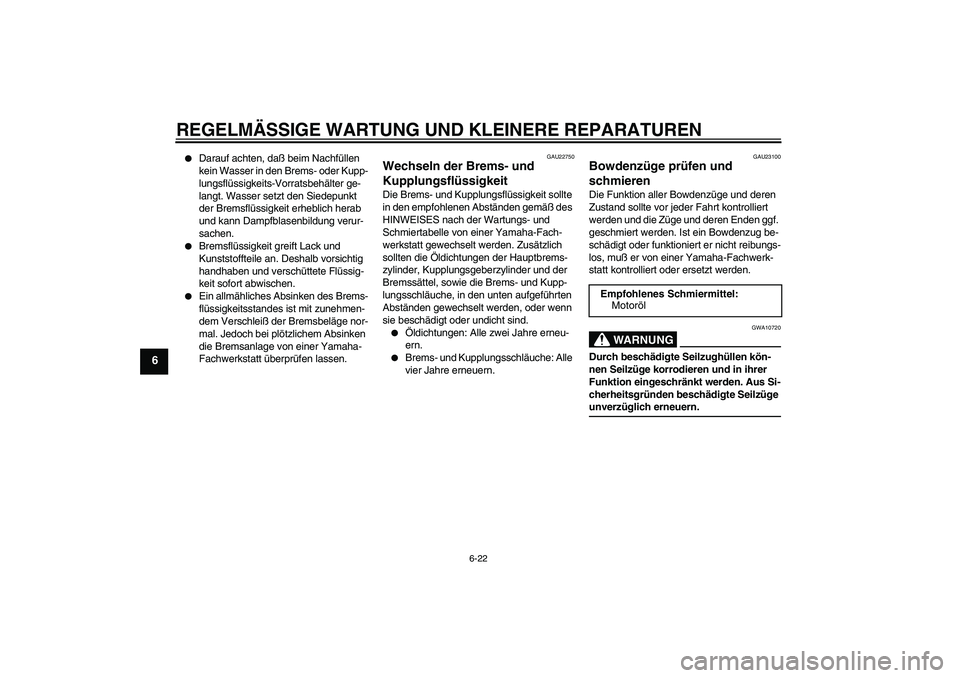

Page 64 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
Darauf achten, daß beim Nachfüllen
kein Wasser in den Brems- oder Kupp-
lungsflüssigkeits-Vorratsbehälter ge-
langt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22750
Wechseln der Brems- und
Kupplungsflüssigkeit Die Brems- und Kupplungsflüssigkeit sollte
in den empfohlenen Abständen gemäß des
HINWEISES nach der Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder, Kupplungsgeberzylinder und der
Bremssättel, sowie die Brems- und Kupp-
lungsschläuche, in den unten aufgeführten
Abständen gewechselt werden, oder wenn
sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Brems- und Kupplungsschläuche: Alle
vier Jahre erneuern.
GAU23100
Bowdenzüge prüfen und
schmieren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muß er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge unverzüglich erneuern. Empfohlenes Schmiermittel:
Motoröl
5JWG3.book Page 22 Friday, September 5, 2003 4:37 PM

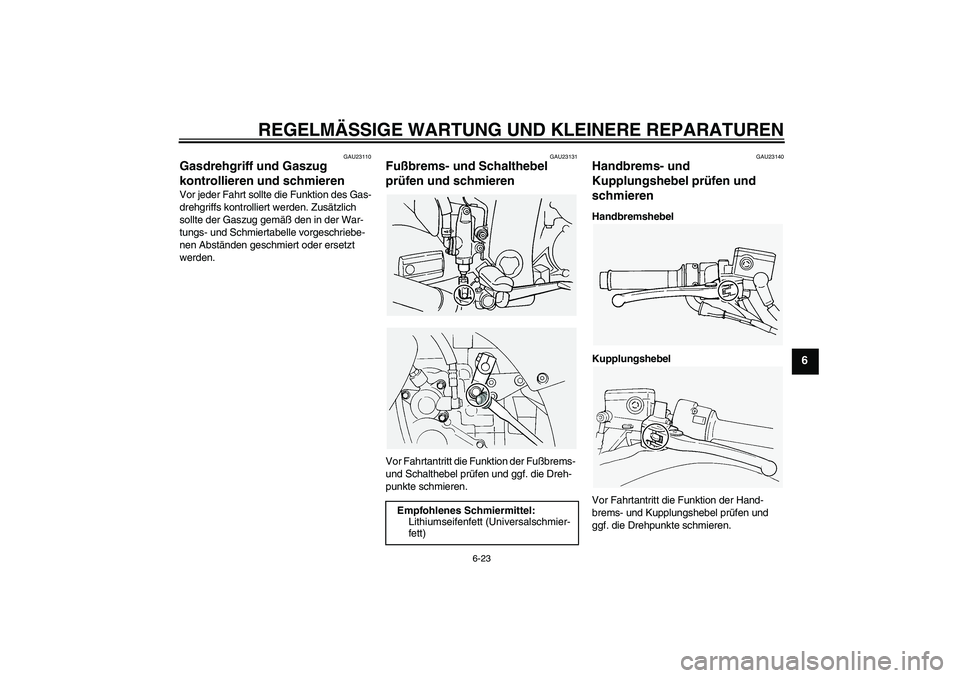

Page 65 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU23110
Gasdrehgriff und Gaszug
kontrollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert oder ersetzt
werden.
GAU23131
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
5JWG3.book Page 23 Friday, September 5, 2003 4:37 PM

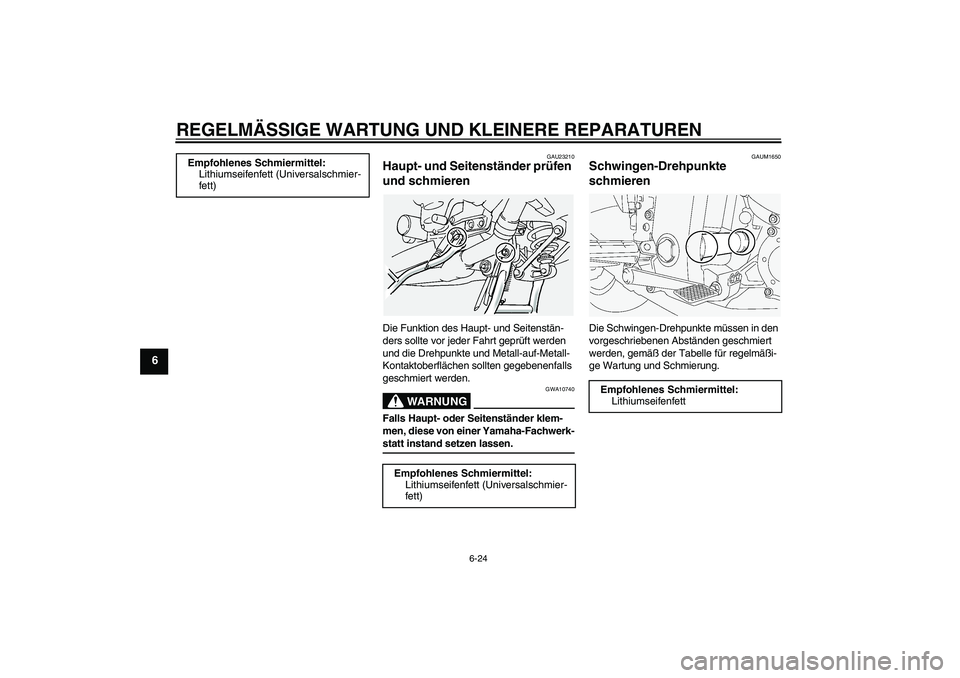

Page 66 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
GAU23210
Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10740
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-statt instand setzen lassen.
GAUM1650
Schwingen-Drehpunkte
schmieren Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett
5JWG3.book Page 24 Friday, September 5, 2003 4:37 PM

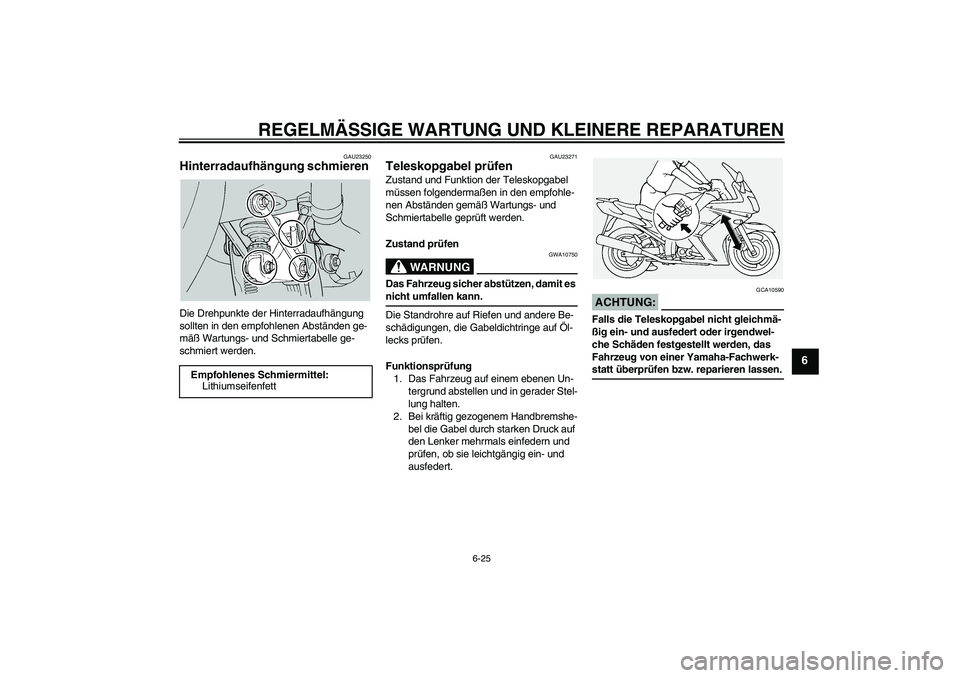

Page 67 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
GAU23250
Hinterradaufhängung schmieren Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle ge-
schmiert werden.
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
5JWG3.book Page 25 Friday, September 5, 2003 4:37 PM

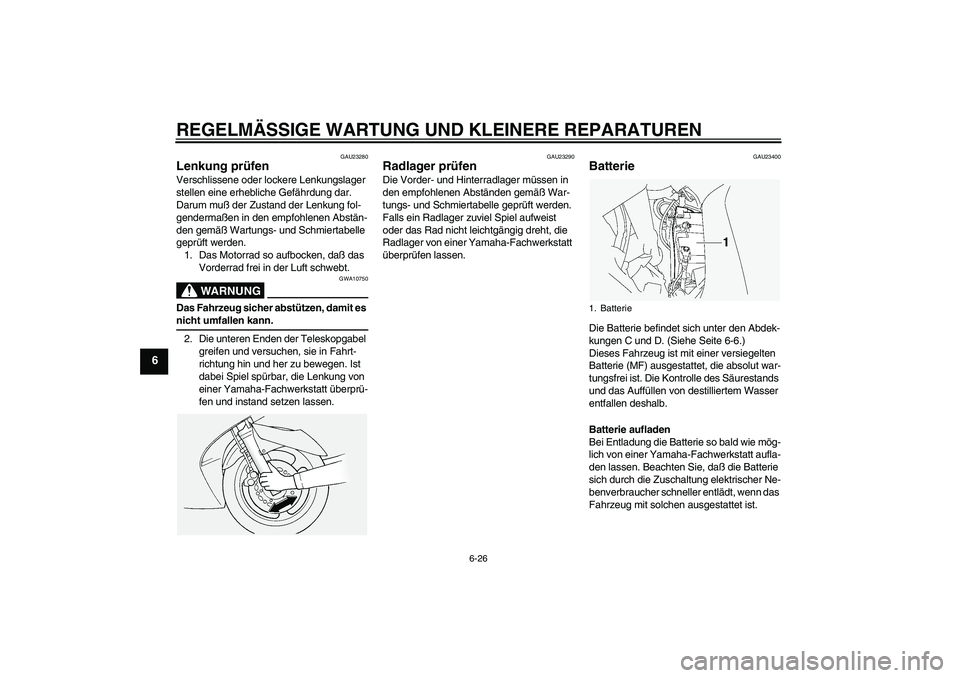

Page 68 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23400
Batterie Die Batterie befindet sich unter den Abdek-
kungen C und D. (Siehe Seite 6-6.)
Dieses Fahrzeug ist mit einer versiegelten
Batterie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, daß die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.1. Batterie
5JWG3.book Page 26 Friday, September 5, 2003 4:37 PM
Page 69 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
WARNUNG
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
daß Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fernhalten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-DERN FERNHALTEN.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, daß
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630
Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder -
spannung). Konventionelle Ladege-
räte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt
aufladen.
5JWG3.book Page 27 Friday, September 5, 2003 4:37 PM
Page 70 of 88
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
GAU23652

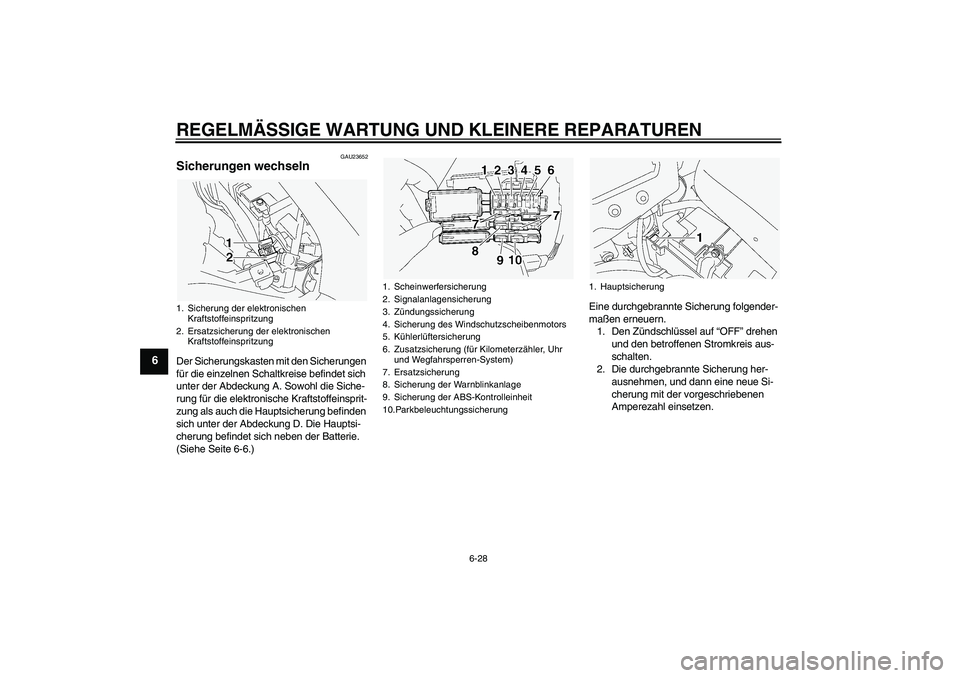

Sicherungen wechseln Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
unter der Abdeckung A. Sowohl die Siche-
rung für die elektronische Kraftstoffeinsprit-
zung als auch die Hauptsicherung befinden
sich unter der Abdeckung D. Die Hauptsi-
cherung befindet sich neben der Batterie.
(Siehe Seite 6-6.)Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.1. Sicherung der elektronischen
Kraftstoffeinspritzung
2. Ersatzsicherung der elektronischen
Kraftstoffeinspritzung
1. Scheinwerfersicherung
2. Signalanlagensicherung
3. Zündungssicherung
4. Sicherung des Windschutzscheibenmotors
5. Kühlerlüftersicherung
6. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
7. Ersatzsicherung
8. Sicherung der Warnblinkanlage
9. Sicherung der ABS-Kontrolleinheit
10.Parkbeleuchtungssicherung
1. Hauptsicherung
5JWG3.book Page 28 Friday, September 5, 2003 4:37 PM
