YAMAHA FJR1300A 2004 Instructieboekje (in Dutch)

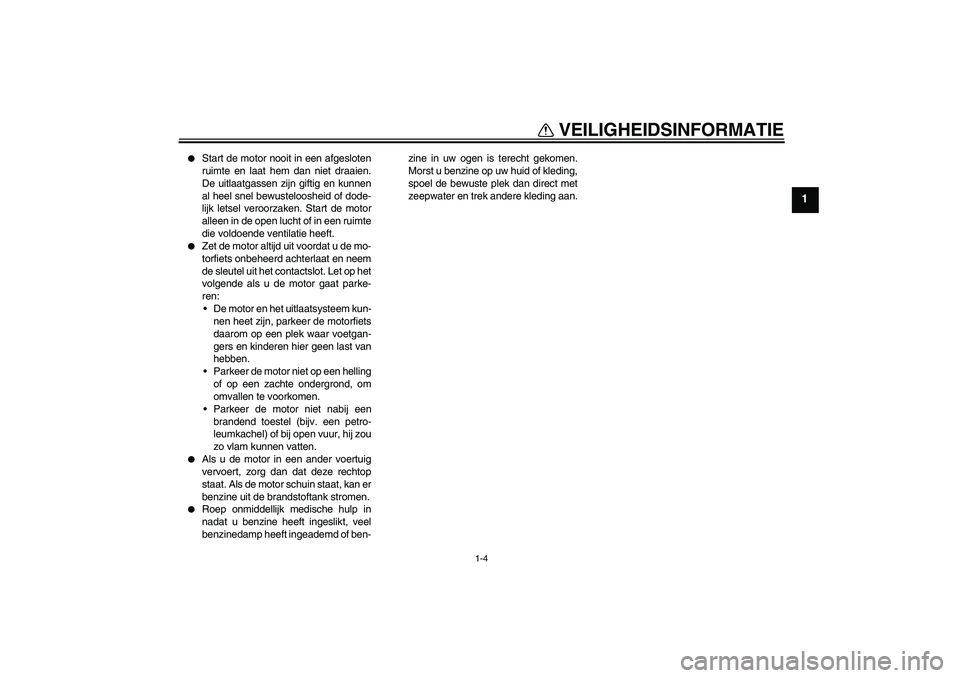

VEILIGHEIDSINFORMATIE
1-4
1


Start de motor nooit in een afgesloten
ruimte en laat hem dan niet draaien.
De uitlaatgassen zijn giftig en kunnen
al heel snel bewusteloosheid of dode-
lijk letsel veroorzaken. Start de motor
alleen in de open lucht of in een ruimte
die voldoende ventilatie heeft.


Zet de motor altijd uit voordat u de mo-
torfiets onbeheerd achterlaat en neem
de sleutel uit het contactslot. Let op het
volgende als u de motor gaat parke-
ren:
De motor en het uitlaatsysteem kun-
nen heet zijn, parkeer de motorfiets
daarom op een plek waar voetgan-
gers en kinderen hier geen last van
hebben.
Parkeer de motor niet op een helling
of op een zachte ondergrond, om
omvallen te voorkomen.
Parkeer de motor niet nabij een
brandend toestel (bijv. een petro-
leumkachel) of bij open vuur, hij zou
zo vlam kunnen vatten.


Als u de motor in een ander voertuig
vervoert, zorg dan dat deze rechtop
staat. Als de motor schuin staat, kan er
benzine uit de brandstoftank stromen.


Roep onmiddellijk medische hulp in
nadat u benzine heeft ingeslikt, veel
benzinedamp heeft ingeademd of ben-zine in uw ogen is terecht gekomen.
Morst u benzine op uw huid of kleding,
spoel de bewuste plek dan direct met
zeepwater en trek andere kleding aan.
5JWD3.book Page 4 Monday, September 8, 2003 5:11 PM

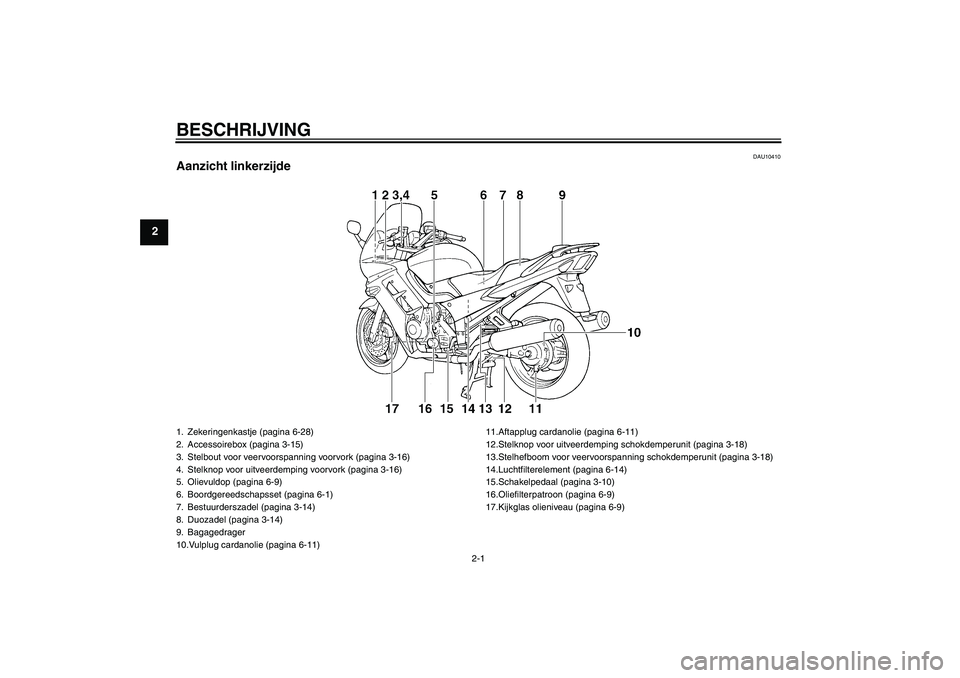

BESCHRIJVING
2-1
2
DAU10410
Aanzicht linkerzijde1. Zekeringenkastje (pagina 6-28)
2. Accessoirebox (pagina 3-15)
3. Stelbout voor veervoorspanning voorvork (pagina 3-16)
4. Stelknop voor uitveerdemping voorvork (pagina 3-16)
5. Olievuldop (pagina 6-9)
6. Boordgereedschapsset (pagina 6-1)
7. Bestuurderszadel (pagina 3-14)
8. Duozadel (pagina 3-14)
9. Bagagedrager
10.Vulplug cardanolie (pagina 6-11)11.Aftapplug cardanolie (pagina 6-11)
12.Stelknop voor uitveerdemping schokdemperunit (pagina 3-18)
13.Stelhefboom voor veervoorspanning schokdemperunit (pagina 3-18)
14.Luchtfilterelement (pagina 6-14)
15.Schakelpedaal (pagina 3-10)
16.Oliefilterpatroon (pagina 6-9)
17.Kijkglas olieniveau (pagina 6-9)5JWD3.book Page 1 Monday, September 8, 2003 5:11 PM

BESCHRIJVING
2-2
2
DAU10420

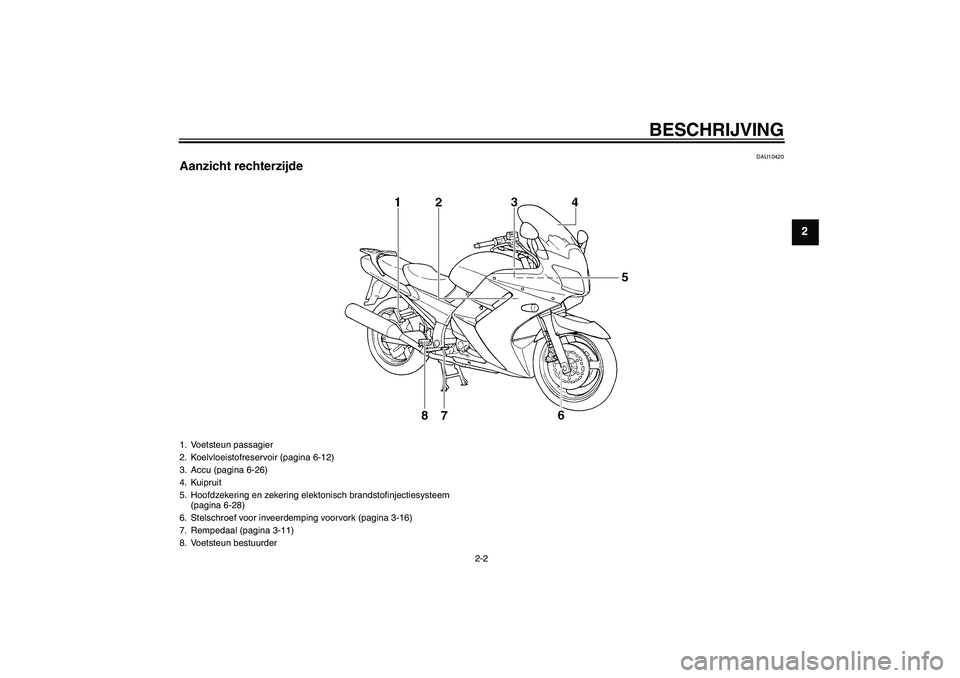

Aanzicht rechterzijde1. Voetsteun passagier
2. Koelvloeistofreservoir (pagina 6-12)
3. Accu (pagina 6-26)
4. Kuipruit
5. Hoofdzekering en zekering elektonisch brandstofinjectiesysteem
(pagina 6-28)
6. Stelschroef voor inveerdemping voorvork (pagina 3-16)
7. Rempedaal (pagina 3-11)
8. Voetsteun bestuurder
5JWD3.book Page 2 Monday, September 8, 2003 5:11 PM

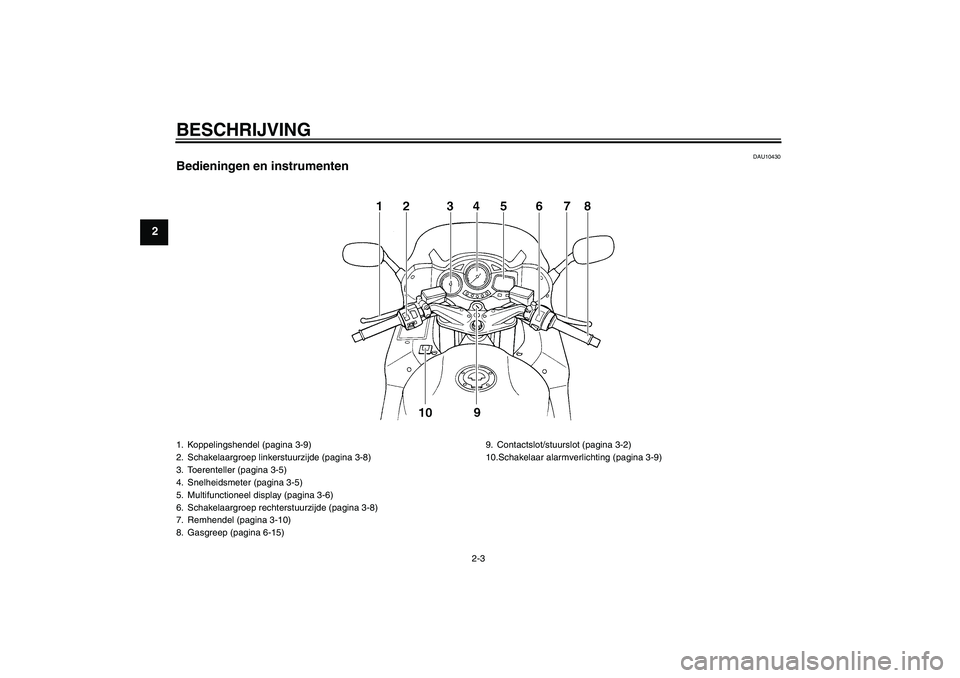

BESCHRIJVING
2-3
2
DAU10430
Bedieningen en instrumenten1. Koppelingshendel (pagina 3-9)
2. Schakelaargroep linkerstuurzijde (pagina 3-8)
3. Toerenteller (pagina 3-5)
4. Snelheidsmeter (pagina 3-5)
5. Multifunctioneel display (pagina 3-6)
6. Schakelaargroep rechterstuurzijde (pagina 3-8)
7. Remhendel (pagina 3-10)
8. Gasgreep (pagina 6-15)9. Contactslot/stuurslot (pagina 3-2)
10.Schakelaar alarmverlichting (pagina 3-9)5JWD3.book Page 3 Monday, September 8, 2003 5:11 PM

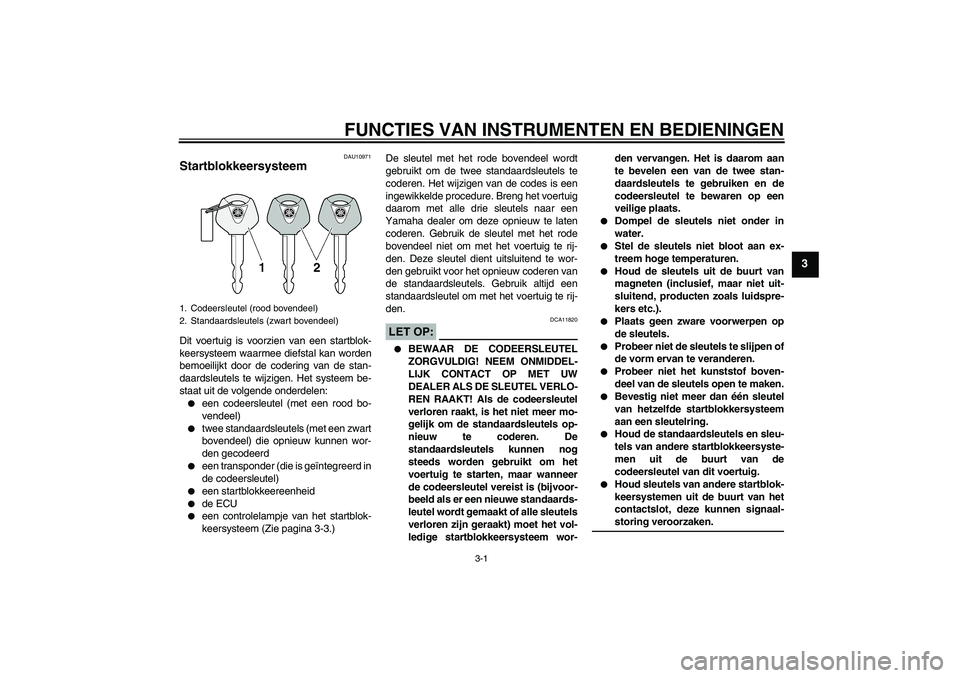

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10971
Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)


twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd


een transponder (die is geïntegreerd in
de codeersleutel)


een startblokkeereenheid


de ECU


een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:
DCA11820


BEWAAR DE CODEERSLEUTEL
ZORGVULDIG! NEEM ONMIDDEL-
LIJK CONTACT OP MET UW
DEALER ALS DE SLEUTEL VERLO-
REN RAAKT! Als de codeersleutel
verloren raakt, is het niet meer mo-
gelijk om de standaardsleutels op-
nieuw te coderen. De
standaardsleutels kunnen nog
steeds worden gebruikt om het
voertuig te starten, maar wanneer
de codeersleutel vereist is (bijvoor-
beeld als er een nieuwe standaards-
leutel wordt gemaakt of alle sleutels
verloren zijn geraakt) moet het vol-
ledige startblokkeersysteem wor-den vervangen. Het is daarom aan
te bevelen een van de twee stan-
daardsleutels te gebruiken en de
codeersleutel te bewaren op een
veilige plaats.


Dompel de sleutels niet onder in
water.


Stel de sleutels niet bloot aan ex-
treem hoge temperaturen.


Houd de sleutels uit de buurt van
magneten (inclusief, maar niet uit-
sluitend, producten zoals luidspre-
kers etc.).


Plaats geen zware voorwerpen op
de sleutels.


Probeer niet de sleutels te slijpen of
de vorm ervan te veranderen.


Probeer niet het kunststof boven-
deel van de sleutels open te maken.


Bevestig niet meer dan één sleutel
van hetzelfde startblokkersysteem
aan een sleutelring.


Houd de standaardsleutels en sleu-
tels van andere startblokkeersyste-
men uit de buurt van de
codeersleutel van dit voertuig.


Houd sleutels van andere startblok-
keersystemen uit de buurt van het
contactslot, deze kunnen signaal-storing veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
5JWD3.book Page 1 Monday, September 8, 2003 5:11 PM

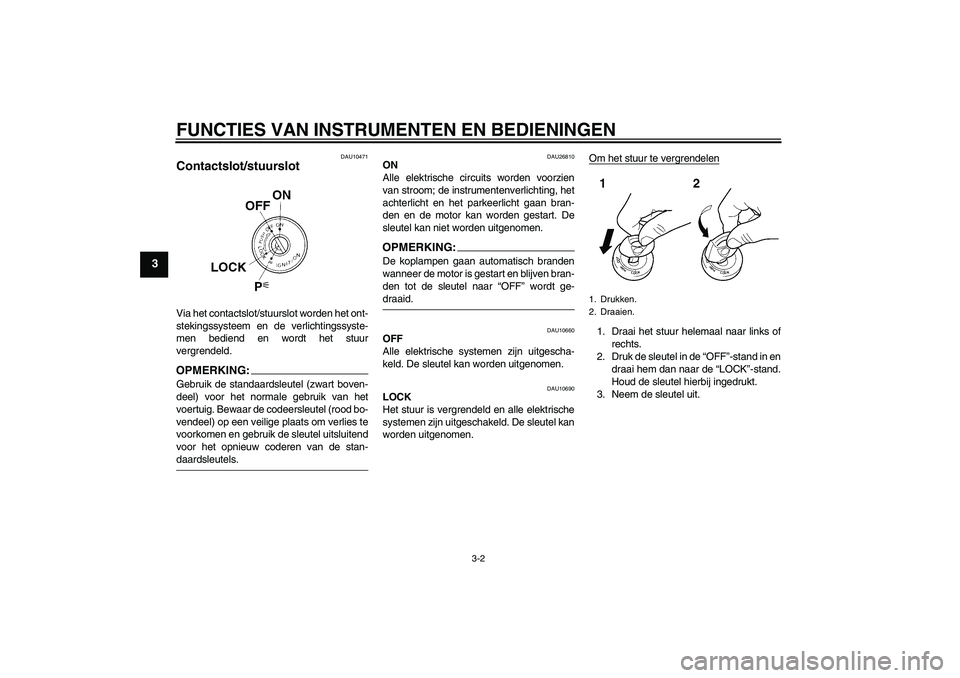

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10471
Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.OPMERKING:Gebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-daardsleutels.
DAU26810
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht en het parkeerlicht gaan bran-
den en de motor kan worden gestart. De
sleutel kan niet worden uitgenomen.OPMERKING:De koplampen gaan automatisch branden
wanneer de motor is gestart en blijven bran-
den tot de sleutel naar “OFF” wordt ge-draaid.
DAU10660
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU10690
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links of
rechts.
2. Druk de sleutel in de “OFF”-stand in en
draai hem dan naar de “LOCK”-stand.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.
5JWD3.book Page 2 Monday, September 8, 2003 5:11 PM

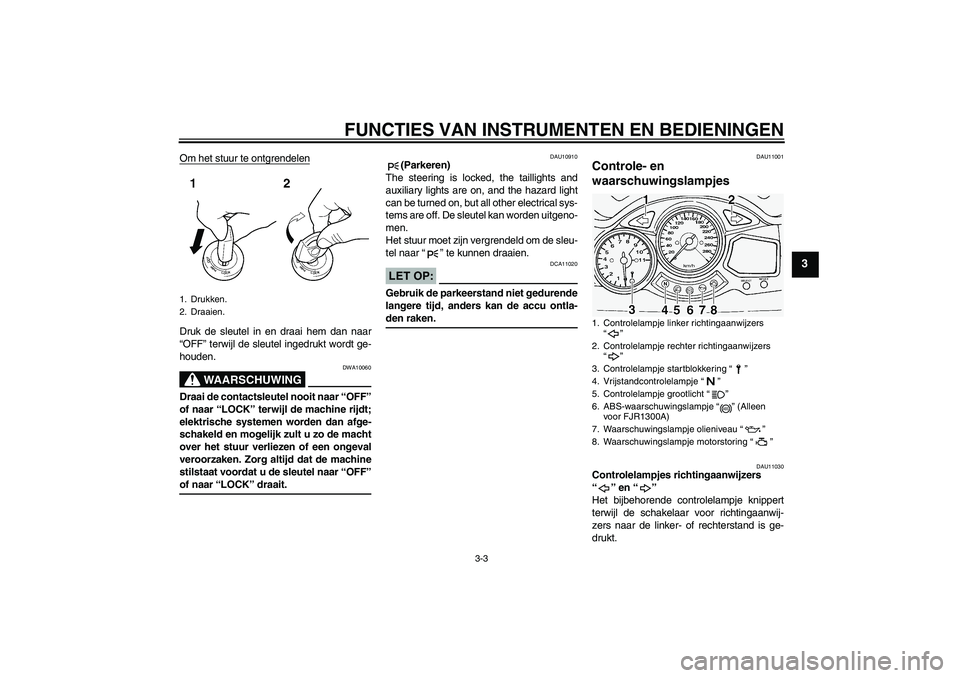

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
WAARSCHUWING
DWA10060
Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de machine rijdt;
elektrische systemen worden dan afge-
schakeld en mogelijk zult u zo de macht
over het stuur verliezen of een ongeval
veroorzaken. Zorg altijd dat de machine
stilstaat voordat u de sleutel naar “OFF”of naar “LOCK” draait.
DAU10910
(Parkeren)
The steering is locked, the taillights and
auxiliary lights are on, and the hazard light
can be turned on, but all other electrical sys-
tems are off. De sleutel kan worden uitgeno-
men.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
LET OP:
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-den raken.
DAU11001
Controle- en
waarschuwingslampjes
DAU11030
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
1. Drukken.
2. Draaien.
1. Controlelampje linker richtingaanwijzers
“”
2. Controlelampje rechter richtingaanwijzers
“”
3. Controlelampje startblokkering “”
4. Vrijstandcontrolelampje “”
5. Controlelampje grootlicht “”
6. ABS-waarschuwingslampje “” (Alleen
voor FJR1300A)
7. Waarschuwingslampje olieniveau “”
8. Waarschuwingslampje motorstoring “”
ABS
5JWD3.book Page 3 Monday, September 8, 2003 5:11 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11120
Waarschuwingslampje olieniveau “”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.OPMERKING:Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knipperen
bij rijden op een helling of bij plotseling af-
remmen of optrekken, er is dan echter geensprake van een storing.
DAU11530
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren. (Zie
pagina 3-6 voor uitleg over de werking van
het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU11542
ABS-waarschuwingslampje “” (Alleen
voor FJR1300A)
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het ABS-
systeem mogelijk defect. Vraag in dat geval
zo snel mogelijk een Yamaha dealer het
systeem te controleren. (Zie pagina 3-11.)
WAARSCHUWING
DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-zichtig en zorg dat de wielen tijdens plot-
seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen. vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet oplicht of
blijft branden, vraag dan een Yamaha
dealer het elektrisch circuit te controleren.
DAU26871
Controlelampje startblokkering “”
Het elektrisch circuit voor het controlelamp-
je controleert u door de contactsleutel naar
“ON” te draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de contactsleutel naar “OFF” wordt ge-
draaid, begint het controlelampje na 30 se-
conden te knipperen om aan te geven dat
het startblokkeersysteem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.
ABS
5JWD3.book Page 4 Monday, September 8, 2003 5:11 PM

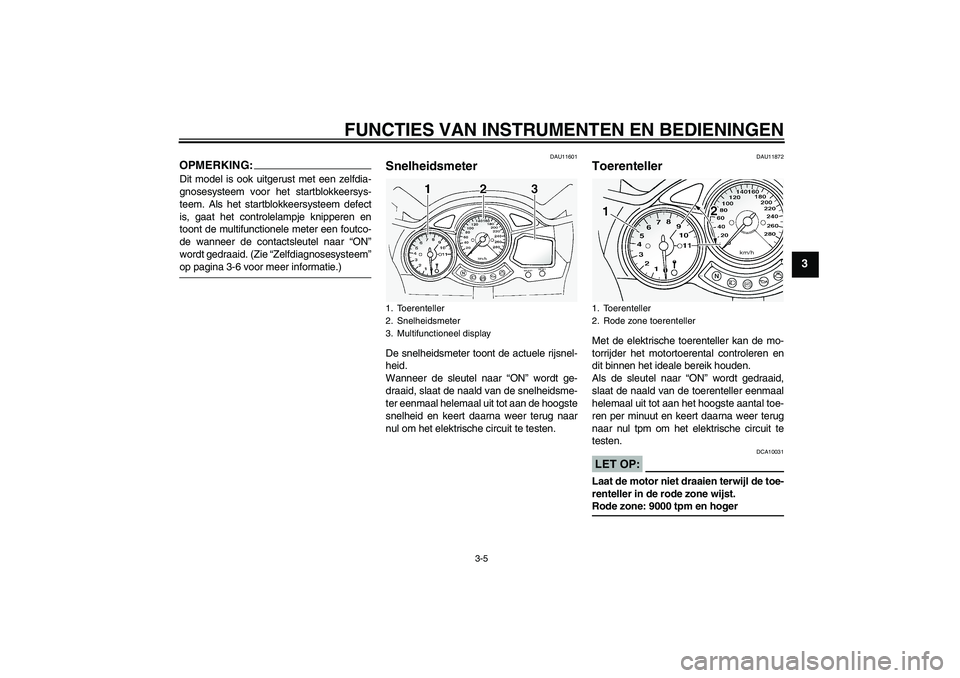

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
OPMERKING:Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is, gaat het controlelampje knipperen en
toont de multifunctionele meter een foutco-
de wanneer de contactsleutel naar “ON”
wordt gedraaid. (Zie “Zelfdiagnosesysteem”op pagina 3-6 voor meer informatie.)
DAU11601
Snelheidsmeter De snelheidsmeter toont de actuele rijsnel-
heid.
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.
DAU11872
Toerenteller Met de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot aan het hoogste aantal toe-
ren per minuut en keert daarna weer terug
naar nul tpm om het elektrische circuit te
testen.LET OP:
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.Rode zone: 9000 tpm en hoger
1. Toerenteller
2. Snelheidsmeter
3. Multifunctioneel display
1. Toerenteller
2. Rode zone toerenteller
5JWD3.book Page 5 Monday, September 8, 2003 5:11 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU26861

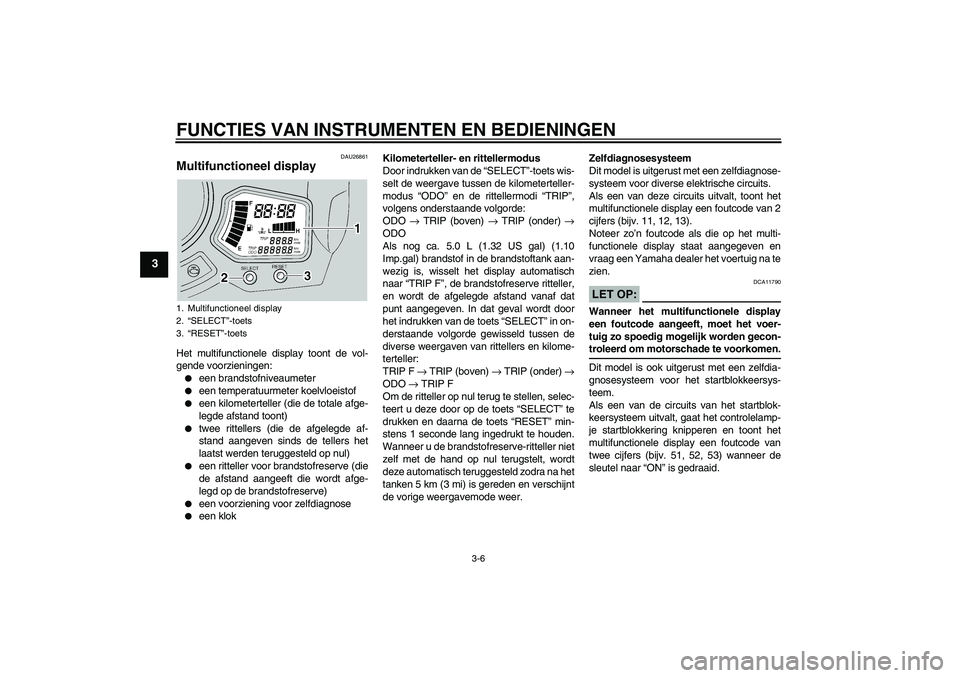

Multifunctioneel display Het multifunctionele display toont de vol-
gende voorzieningen:

een brandstofniveaumeter


een temperatuurmeter koelvloeistof


een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afstand aangeeft die wordt afge-
legd op de brandstofreserve)


een voorziening voor zelfdiagnose


een klokKilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets wis-
selt de weergave tussen de kilometerteller-
modus “ODO” en de rittellermodi “TRIP”,
volgens onderstaande volgorde:
ODO → TRIP (boven) → TRIP (onder) →
ODO
Als nog ca. 5.0 L (1.32 US gal) (1.10
Imp.gal) brandstof in de brandstoftank aan-
wezig is, wisselt het display automatisch
naar “TRIP F”, de brandstofreserve ritteller,
en wordt de afgelegde afstand vanaf dat
punt aangegeven. In dat geval wordt door
het indrukken van de toets “SELECT” in on-
derstaande volgorde gewisseld tussen de
diverse weergaven van rittellers en kilome-
terteller:
TRIP F → TRIP (boven) → TRIP (onder) →
ODO → TRIP F
Om de ritteller op nul terug te stellen, selec-
teert u deze door op de toets “SELECT” te
drukken en daarna de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemode weer.Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als een van deze circuits uitvalt, toont het
multifunctionele display een foutcode van 2
cijfers (bijv. 11, 12, 13).
Noteer zo’n foutcode als die op het multi-
functionele display staat aangegeven en
vraag een Yamaha dealer het voertuig na te
zien.
LET OP:
DCA11790
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden gecon-troleerd om motorschade te voorkomen.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem.
Als een van de circuits van het startblok-
keersysteem uitvalt, gaat het controlelamp-
je startblokkering knipperen en toont het
multifunctionele display een foutcode van
twee cijfers (bijv. 51, 52, 53) wanneer de
sleutel naar “ON” is gedraaid.
1. Multifunctioneel display
2.“SELECT”-toets
3.“RESET”-toets5JWD3.book Page 6 Monday, September 8, 2003 5:11 PM
