YAMAHA FJR1300A 2004 Instructieboekje (in Dutch)

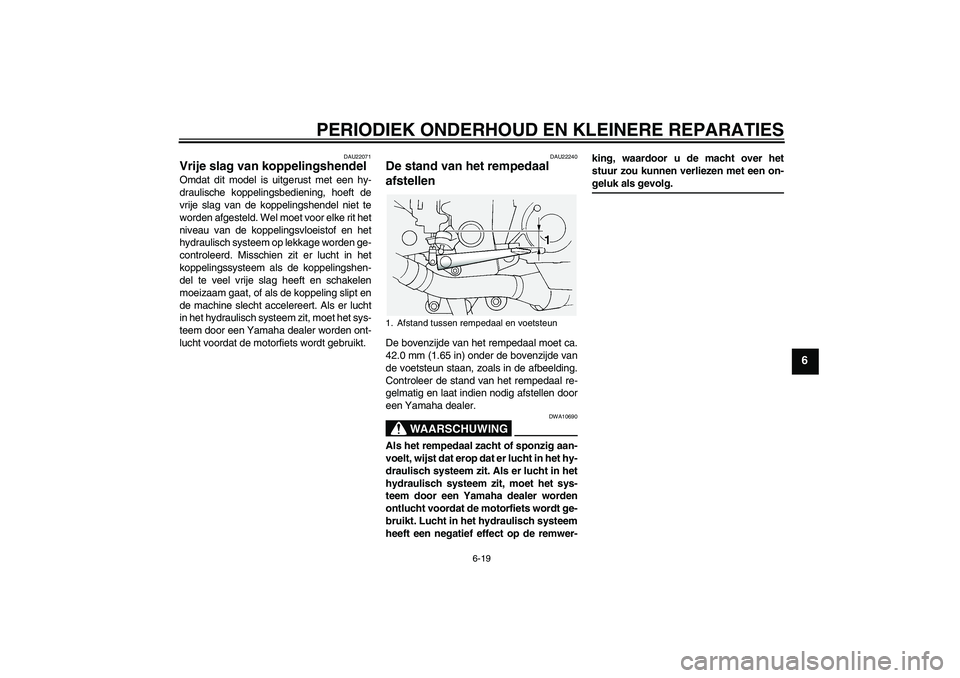

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
6
DAU22071
Vrije slag van koppelingshendel Omdat dit model is uitgerust met een hy-
draulische koppelingsbediening, hoeft de
vrije slag van de koppelingshendel niet te
worden afgesteld. Wel moet voor elke rit het
niveau van de koppelingsvloeistof en het
hydraulisch systeem op lekkage worden ge-
controleerd. Misschien zit er lucht in het
koppelingssysteem als de koppelingshen-
del te veel vrije slag heeft en schakelen
moeizaam gaat, of als de koppeling slipt en
de machine slecht accelereert. Als er lucht
in het hydraulisch systeem zit, moet het sys-
teem door een Yamaha dealer worden ont-
lucht voordat de motorfiets wordt gebruikt.
DAU22240
De stand van het rempedaal
afstellen De bovenzijde van het rempedaal moet ca.
42.0 mm (1.65 in) onder de bovenzijde van
de voetsteun staan, zoals in de afbeelding.
Controleer de stand van het rempedaal re-
gelmatig en laat indien nodig afstellen door
een Yamaha dealer.
WAARSCHUWING
DWA10690
Als het rempedaal zacht of sponzig aan-
voelt, wijst dat erop dat er lucht in het hy-
draulisch systeem zit. Als er lucht in het
hydraulisch systeem zit, moet het sys-
teem door een Yamaha dealer worden
ontlucht voordat de motorfiets wordt ge-
bruikt. Lucht in het hydraulisch systeem
heeft een negatief effect op de remwer-king, waardoor u de macht over het
stuur zou kunnen verliezen met een on-
geluk als gevolg.
1. Afstand tussen rempedaal en voetsteun
5JWD3.book Page 19 Monday, September 8, 2003 5:11 PM

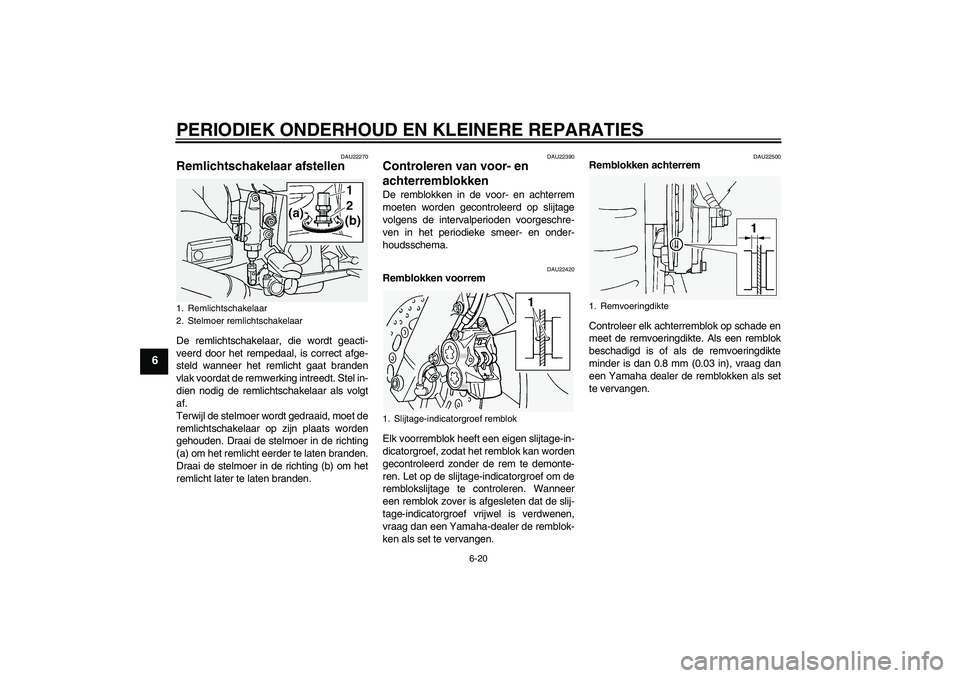

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
6
DAU22270
Remlichtschakelaar afstellen De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel in-
dien nodig de remlichtschakelaar als volgt
af.
Terwijl de stelmoer wordt gedraaid, moet de
remlichtschakelaar op zijn plaats worden
gehouden. Draai de stelmoer in de richting
(a) om het remlicht eerder te laten branden.
Draai de stelmoer in de richting (b) om het
remlicht later te laten branden.
DAU22390
Controleren van voor- en
achterremblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22420
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan worden
gecontroleerd zonder de rem te demonte-
ren. Let op de slijtage-indicatorgroef om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-
tage-indicatorgroef vrijwel is verdwenen,
vraag dan een Yamaha-dealer de remblok-
ken als set te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringdikte. Als een remblok
beschadigd is of als de remvoeringdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1. Slijtage-indicatorgroef remblok
1. Remvoeringdikte
5JWD3.book Page 20 Monday, September 8, 2003 5:11 PM

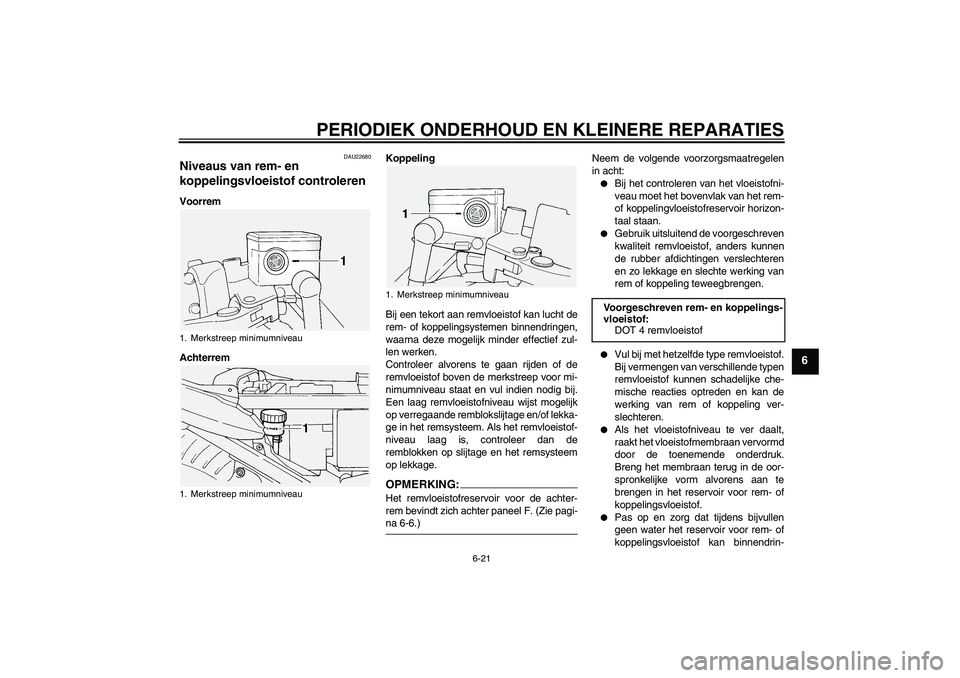

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU22680
Niveaus van rem- en
koppelingsvloeistof controleren Voorrem
AchterremKoppeling
Bij een tekort aan remvloeistof kan lucht de
rem- of koppelingsystemen binnendringen,
waarna deze mogelijk minder effectief zul-
len werken.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
OPMERKING:Het remvloeistofreservoir voor de achter-
rem bevindt zich achter paneel F. (Zie pagi-na 6-6.)Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het vloeistofni-
veau moet het bovenvlak van het rem-
of koppelingvloeistofreservoir horizon-
taal staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte werking van
rem of koppeling teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
werking van rem of koppeling ver-
slechteren.


Als het vloeistofniveau te ver daalt,
raakt het vloeistofmembraan vervormd
door de toenemende onderdruk.
Breng het membraan terug in de oor-
spronkelijke vorm alvorens aan te
brengen in het reservoir voor rem- of
koppelingsvloeistof.


Pas op en zorg dat tijdens bijvullen
geen water het reservoir voor rem- of
koppelingsvloeistof kan binnendrin-
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Voorgeschreven rem- en koppelings-
vloeistof:
DOT 4 remvloeistof
5JWD3.book Page 21 Monday, September 8, 2003 5:11 PM

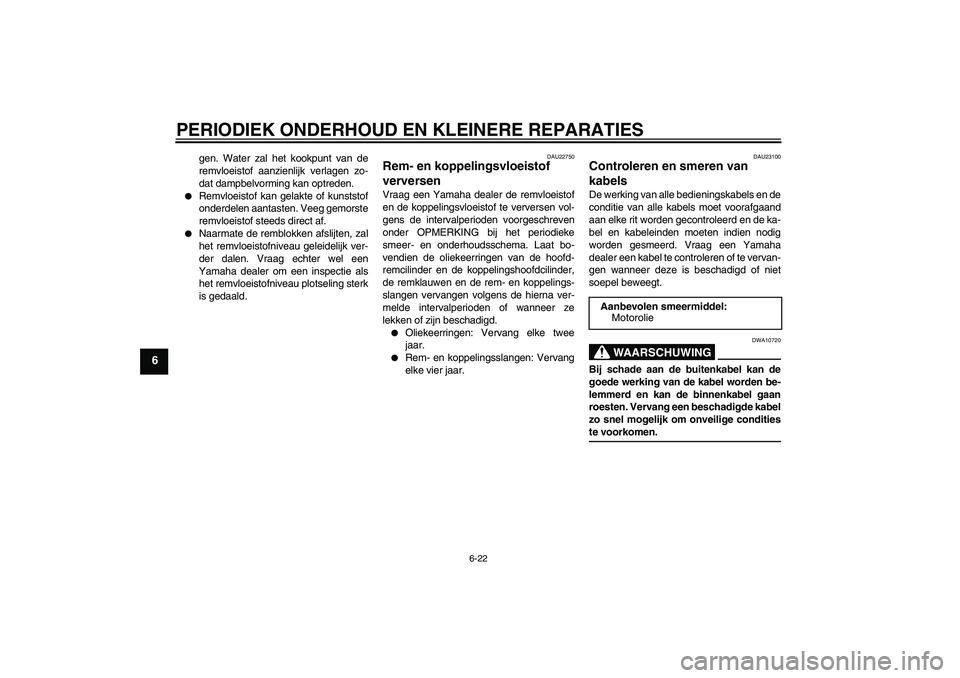

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
6
gen. Water zal het kookpunt van de
remvloeistof aanzienlijk verlagen zo-
dat dampbelvorming kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22750
Rem- en koppelingsvloeistof
verversen Vraag een Yamaha dealer de remvloeistof
en de koppelingsvloeistof te verversen vol-
gens de intervalperioden voorgeschreven
onder OPMERKING bij het periodieke
smeer- en onderhoudsschema. Laat bo-
vendien de oliekeerringen van de hoofd-
remcilinder en de koppelingshoofdcilinder,
de remklauwen en de rem- en koppelings-
slangen vervangen volgens de hierna ver-
melde intervalperioden of wanneer ze
lekken of zijn beschadigd.

Oliekeerringen: Vervang elke twee
jaar.


Rem- en koppelingsslangen: Vervang
elke vier jaar.
DAU23100
Controleren en smeren van
kabels De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING
DWA10720
Bij schade aan de buitenkabel kan de
goede werking van de kabel worden be-
lemmerd en kan de binnenkabel gaan
roesten. Vervang een beschadigde kabel
zo snel mogelijk om onveilige conditieste voorkomen.Aanbevolen smeermiddel:
Motorolie
5JWD3.book Page 22 Monday, September 8, 2003 5:11 PM

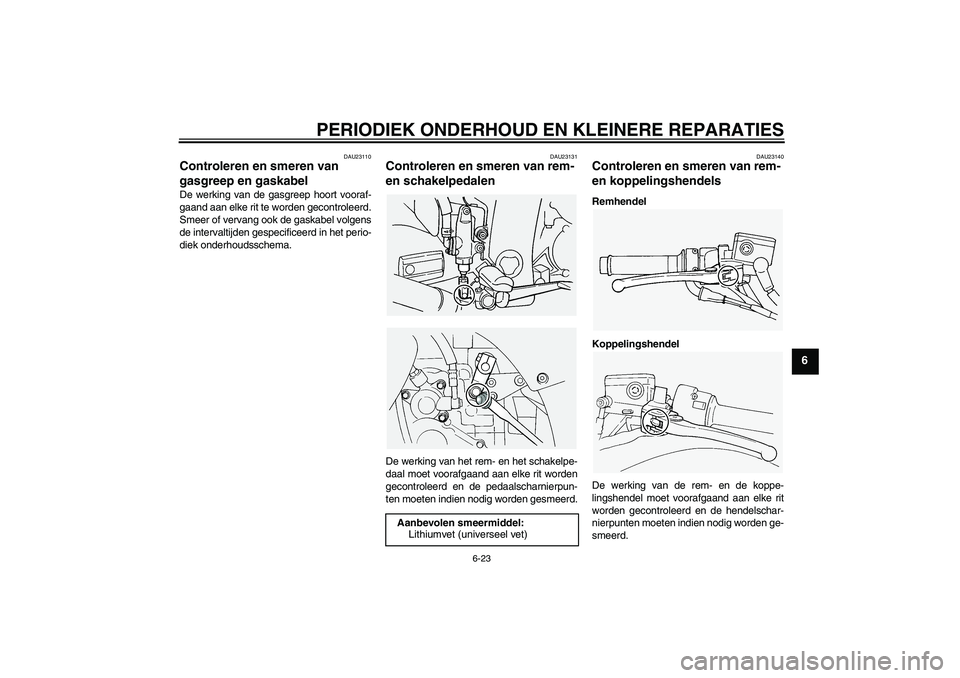

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DAU23110
Controleren en smeren van
gasgreep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer of vervang ook de gaskabel volgens
de intervaltijden gespecificeerd in het perio-
diek onderhoudsschema.
DAU23131
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU23140
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
5JWD3.book Page 23 Monday, September 8, 2003 5:11 PM

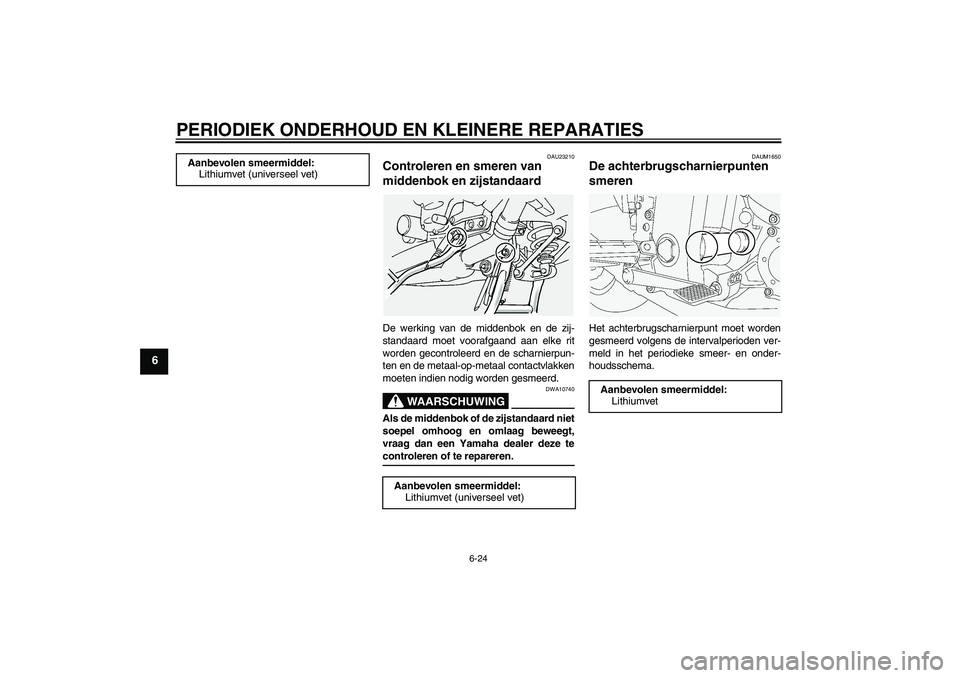

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
DAU23210
Controleren en smeren van
middenbok en zijstandaard De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10740
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze tecontroleren of te repareren.
DAUM1650
De achterbrugscharnierpunten
smeren Het achterbrugscharnierpunt moet worden
gesmeerd volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema. Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet
5JWD3.book Page 24 Monday, September 8, 2003 5:11 PM

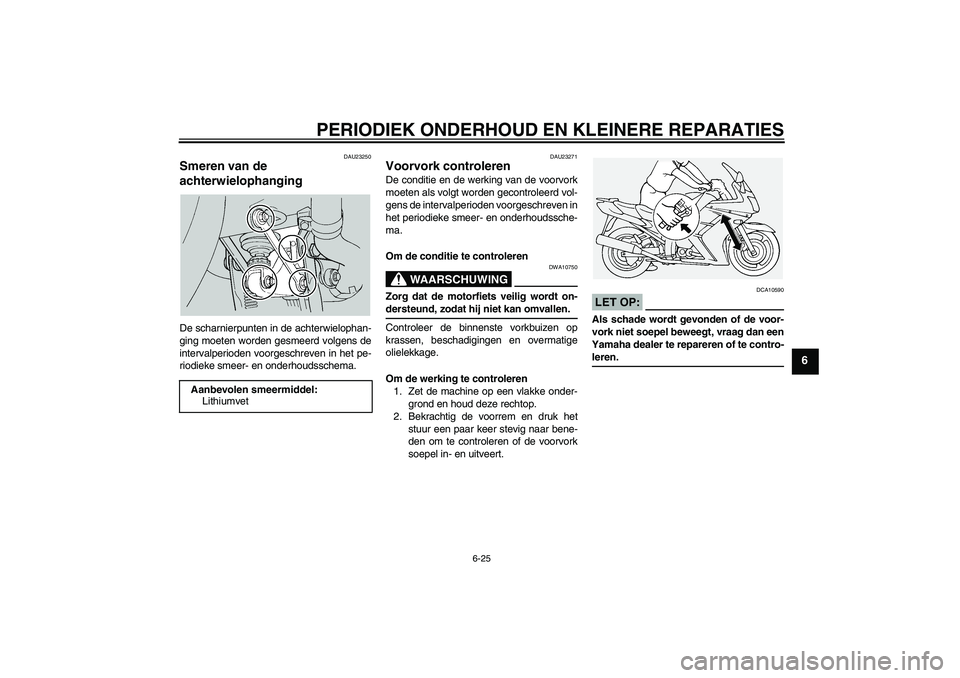

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAU23250
Smeren van de
achterwielophanging De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd volgens de
intervalperioden voorgeschreven in het pe-
riodieke smeer- en onderhoudsschema.
DAU23271
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Om de conditie te controleren
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP:
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
Aanbevolen smeermiddel:
Lithiumvet
5JWD3.book Page 25 Monday, September 8, 2003 5:11 PM

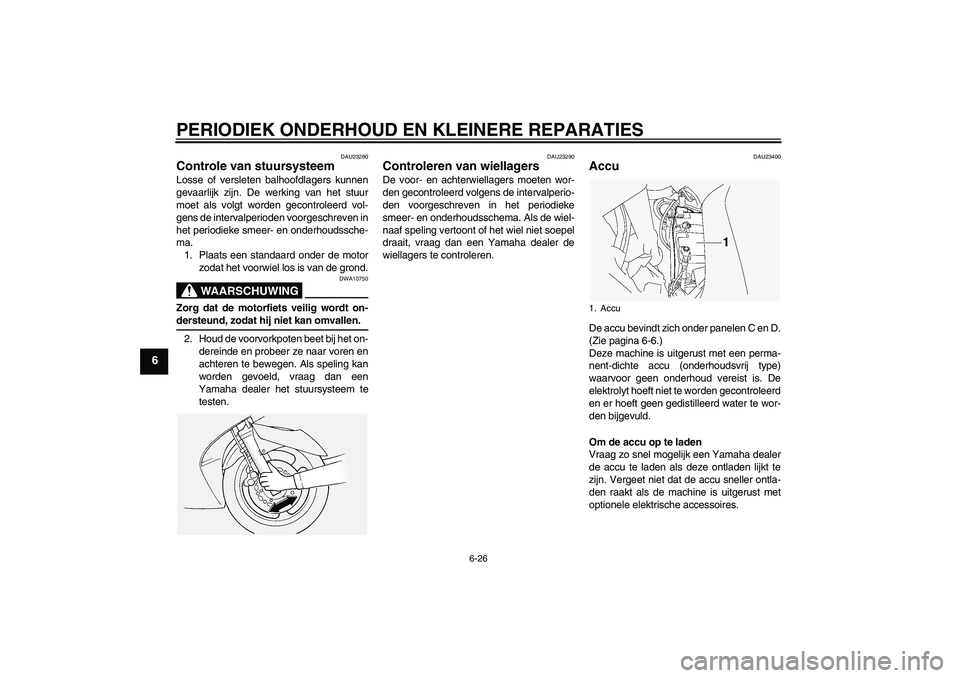

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DAU23280
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU23400
Accu De accu bevindt zich onder panelen C en D.
(Zie pagina 6-6.)
Deze machine is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontroleerd
en er hoeft geen gedistilleerd water te wor-
den bijgevuld.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.1. Accu
5JWD3.book Page 26 Monday, September 8, 2003 5:11 PM

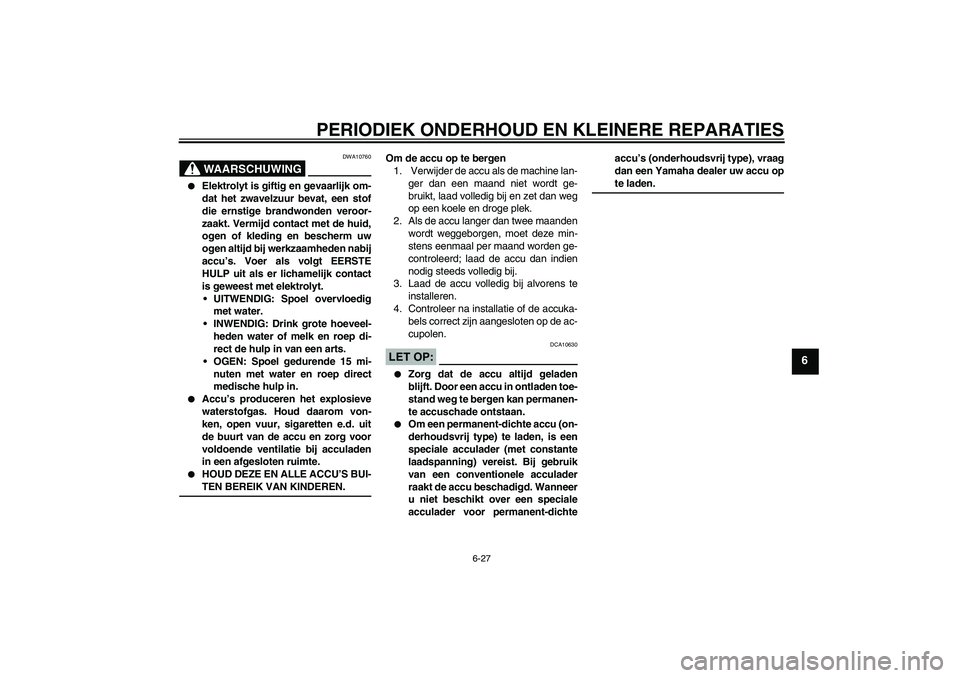

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.Om de accu op te bergen
1. Verwijder de accu als de machine lan-
ger dan een maand niet wordt ge-
bruikt, laad volledig bij en zet dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP:
DCA10630


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichteaccu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu op
te laden.
5JWD3.book Page 27 Monday, September 8, 2003 5:11 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
DAU23652

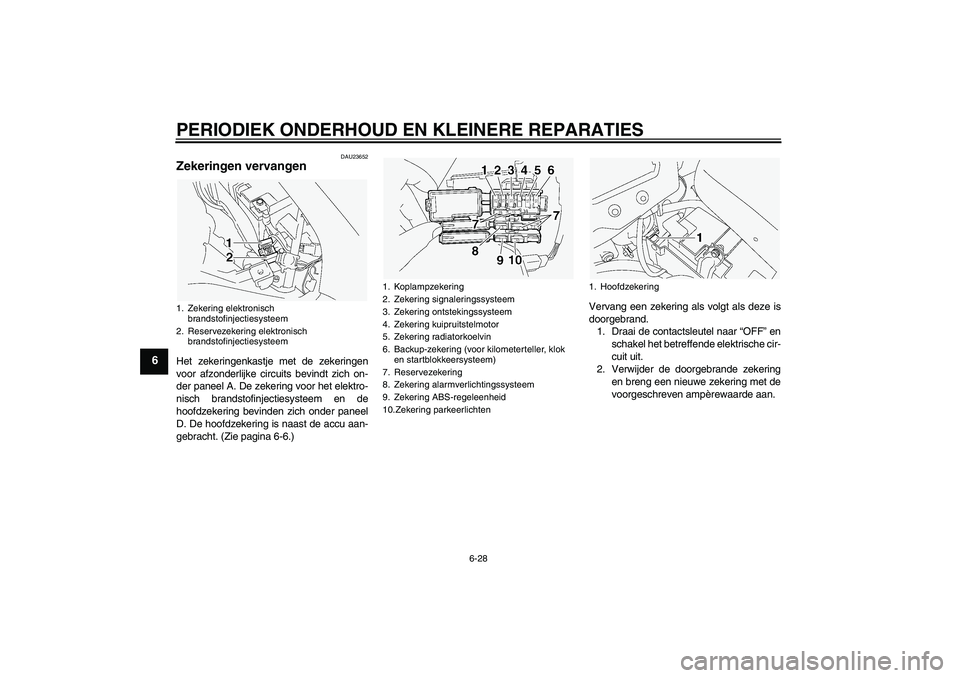

Zekeringen vervangen Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich on-
der paneel A. De zekering voor het elektro-
nisch brandstofinjectiesysteem en de
hoofdzekering bevinden zich onder paneel
D. De hoofdzekering is naast de accu aan-
gebracht. (Zie pagina 6-6.)Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.1. Zekering elektronisch
brandstofinjectiesysteem
2. Reservezekering elektronisch
brandstofinjectiesysteem
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering kuipruitstelmotor
5. Zekering radiatorkoelvin
6. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
7. Reservezekering
8. Zekering alarmverlichtingssysteem
9. Zekering ABS-regeleenheid
10.Zekering parkeerlichten
1. Hoofdzekering
5JWD3.book Page 28 Monday, September 8, 2003 5:11 PM
