TABLA DE CONTENIDOSINFORMATION RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Vista izquierda .................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Sistema inmovilizador .....................3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-2
Testigos y luces de advertencia .....3-3
Velocímetro ....................................3-5
Tacómetro ......................................3-5
Visor multifunción ...........................3-6
Alarma antirrobo (opcional) ............3-7
Interruptores del manillar ................3-8
Maneta de embrague .....................3-9
Pedal de cambio ...........................3-10
Maneta de freno ...........................3-10
Pedal de freno ..............................3-11
ABS (para modelos ABS) .............3-11
Tapón del depósito de gasolina ....3-12
Gasolina .......................................3-12
Tubo respiradero del depósito de
gasolina .....................................3-13
Catalizador ...................................3-14
Asientos ........................................3-14
Compartimento porta objetos .......3-15Caja de accesorios ....................... 3-15
Ajuste de la horquilla delantera .... 3-16
Ajuste del conjunto
amortiguador ............................. 3-18
Cierres para las maletas laterales
y el baúl trasero opciconales .... 3-19
Caballete lateral ........................... 3-19
Sistema de corte del circuito de
encendido ................................. 3-20
COMPROBACIONES ANTES DE LA
UTILIZACIÓN..................................... 4-1
Lista de comprobaciones previas ... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor ........................ 5-1
Cambio ........................................... 5-2
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-3
Estacionamiento ............................. 5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES......... 6-1
Juego de herramientas del
propietario ................................... 6-1
Cuadro de mantenimiento
y engrase periódicos ................... 6-2Desmontaje y montaje de los
paneles ....................................... 6-6
Comprobación de las bujías .......... 6-8
Aceite del motor y cartucho
del filtro de aceite ....................... 6-9
Aceite del engranaje final ............ 6-11
Líquido refrigerante ...................... 6-12
Limpieza del filtro de aire ............. 6-14
Comprobación del ralentí
del motor .................................. 6-15
Comprobación del juego libre
del cable del acelerador ........... 6-15
Holgura de la válvula ................... 6-16
Neumáticos .................................. 6-16
Llantas de aleación ...................... 6-19
Juego libre de la maneta de
embrague ................................. 6-19
Ajuste del interruptor de la luz de
freno trasero ............................. 6-19
Comprobación de las pastillas de
freno delantero y trasero .......... 6-20
Comprobación de los niveles de
líquido de frenos y embrague ... 6-20
Cambio de los líquidos de freno y
embrague ................................. 6-22
Comprobación y engrase de los
cables ....................................... 6-22
Comprobación y engrase del puño
del acelerador y el cable .......... 6-22
Comprobación y engrase de los
pedales de freno y cambio ....... 6-23U5JWS4S0.book Page 1 Monday, August 2, 2004 11:11 AM

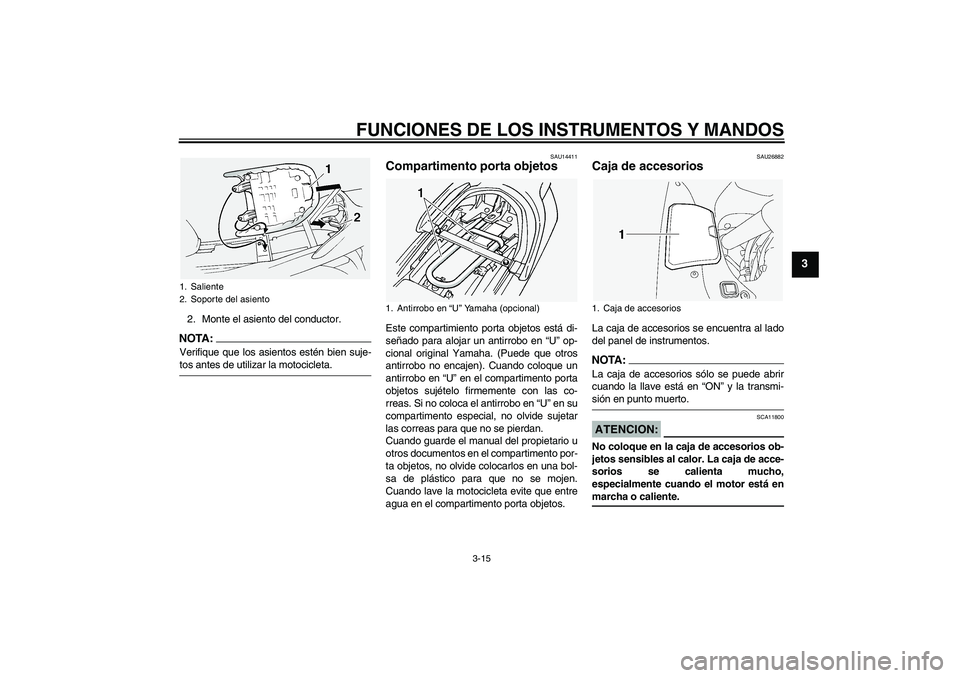

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
2. Monte el asiento del conductor.NOTA:Verifique que los asientos estén bien suje-tos antes de utilizar la motocicleta.
SAU14411
Compartimento porta objetos Este compartimiento porta objetos está di-
señado para alojar un antirrobo en “U” op-
cional original Yamaha. (Puede que otros
antirrobo no encajen). Cuando coloque un
antirrobo en “U” en el compartimento porta
objetos sujételo firmemente con las co-
rreas. Si no coloca el antirrobo en “U” en su
compartimento especial, no olvide sujetar
las correas para que no se pierdan.
Cuando guarde el manual del propietario u
otros documentos en el compartimento por-
ta objetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen.
Cuando lave la motocicleta evite que entre
agua en el compartimento porta objetos.
SAU26882
Caja de accesorios La caja de accesorios se encuentra al lado
del panel de instrumentos.NOTA:La caja de accesorios sólo se puede abrir
cuando la llave está en “ON” y la transmi-sión en punto muerto.ATENCION:
SCA11800
No coloque en la caja de accesorios ob-
jetos sensibles al calor. La caja de acce-
sorios se calienta mucho,
especialmente cuando el motor está enmarcha o caliente.
1. Saliente
2. Soporte del asiento
1. Antirrobo en “U” Yamaha (opcional)
1. Caja de accesorios
U5JWS4S0.book Page 15 Friday, July 30, 2004 10:42 AM

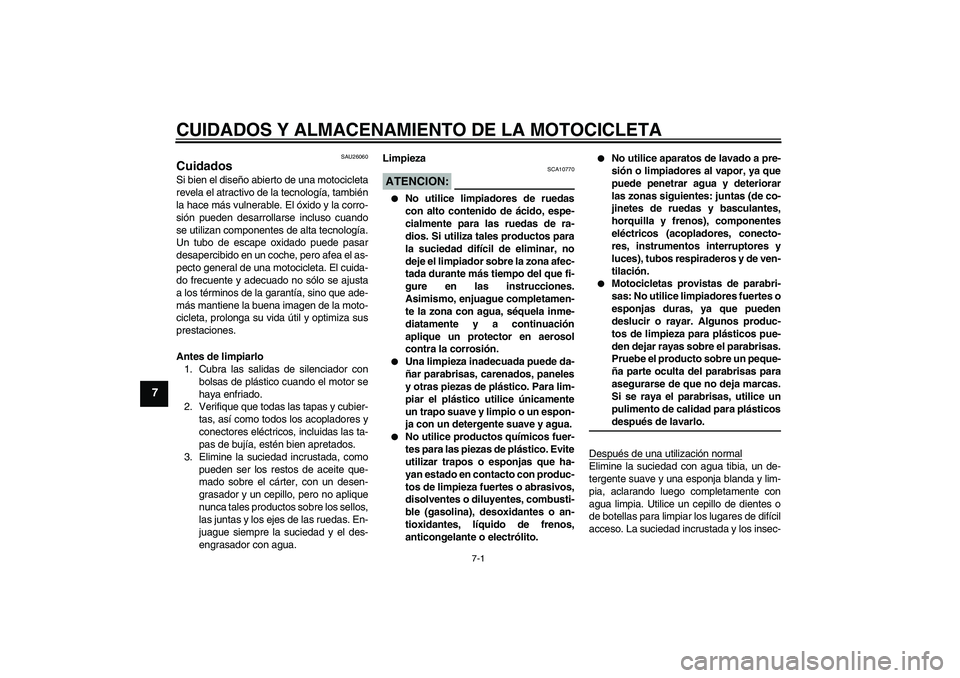

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
