INFORMAZIONI DI SICUREZZA
1-4
1

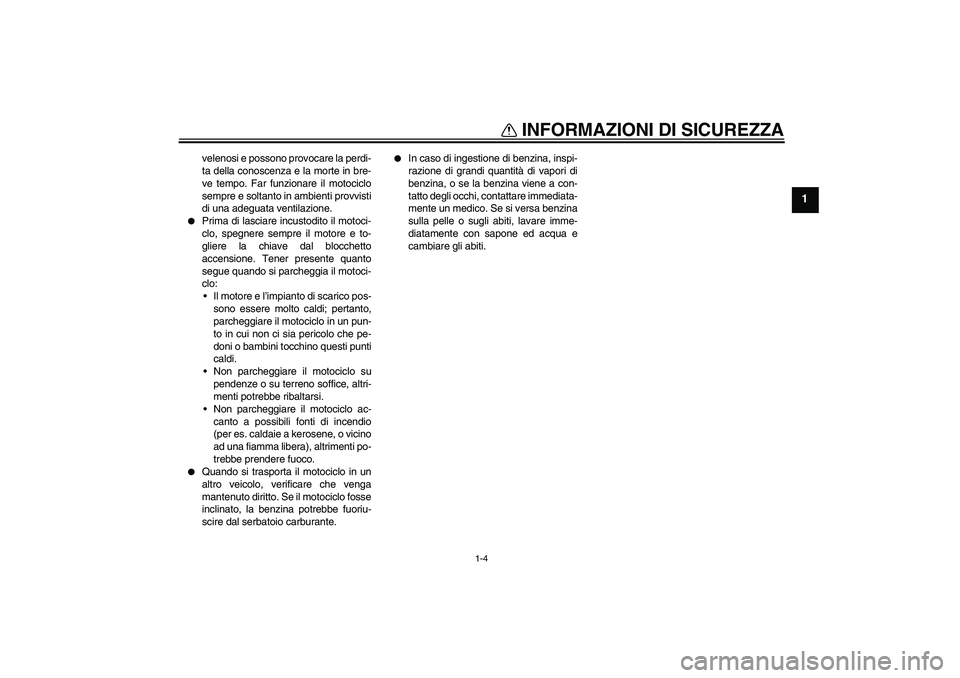

velenosi e possono provocare la perdi-
ta della conoscenza e la morte in bre-
ve tempo. Far funzionare il motociclo
sempre e soltanto in ambienti provvisti
di una adeguata ventilazione.


Prima di lasciare incustodito il motoci-
clo, spegnere sempre il motore e to-
gliere la chiave dal blocchetto
accensione. Tener presente quanto
segue quando si parcheggia il motoci-
clo:
Il motore e l’impianto di scarico pos-
sono essere molto caldi; pertanto,
parcheggiare il motociclo in un pun-
to in cui non ci sia pericolo che pe-
doni o bambini tocchino questi punti
caldi.
Non parcheggiare il motociclo su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.
Non parcheggiare il motociclo ac-
canto a possibili fonti di incendio
(per es. caldaie a kerosene, o vicino
ad una fiamma libera), altrimenti po-
trebbe prendere fuoco.


Quando si trasporta il motociclo in un
altro veicolo, verificare che venga
mantenuto diritto. Se il motociclo fosse
inclinato, la benzina potrebbe fuoriu-
scire dal serbatoio carburante.


In caso di ingestione di benzina, inspi-
razione di grandi quantità di vapori di
benzina, o se la benzina viene a con-
tatto degli occhi, contattare immediata-
mente un medico. Se si versa benzina
sulla pelle o sugli abiti, lavare imme-
diatamente con sapone ed acqua e
cambiare gli abiti.
U5JWH4H0.book Page 4 Thursday, July 29, 2004 11:17 AM

DESCRIZIONE
2-1
2
HAU10410

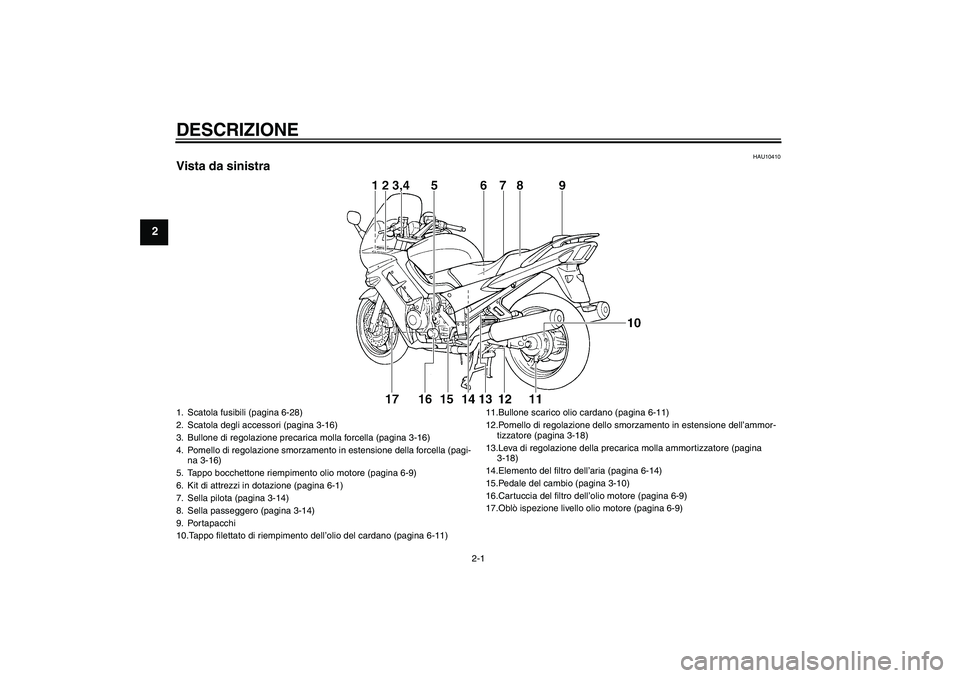

Vista da sinistra1. Scatola fusibili (pagina 6-28)
2. Scatola degli accessori (pagina 3-16)
3. Bullone di regolazione precarica molla forcella (pagina 3-16)
4. Pomello di regolazione smorzamento in estensione della forcella (pagi-
na 3-16)
5. Tappo bocchettone riempimento olio motore (pagina 6-9)
6. Kit di attrezzi in dotazione (pagina 6-1)
7. Sella pilota (pagina 3-14)
8. Sella passeggero (pagina 3-14)
9. Portapacchi
10.Tappo filettato di riempimento dell’olio del cardano (pagina 6-11)11.Bullone scarico olio cardano (pagina 6-11)
12.Pomello di regolazione dello smorzamento in estensione dell’ammor-
tizzatore (pagina 3-18)
13.Leva di regolazione della precarica molla ammortizzatore (pagina
3-18)
14.Elemento del filtro dell’aria (pagina 6-14)
15.Pedale del cambio (pagina 3-10)
16.Cartuccia del filtro dell’olio motore (pagina 6-9)
17.Oblò ispezione livello olio motore (pagina 6-9)U5JWH4H0.book Page 1 Thursday, July 29, 2004 11:17 AM

DESCRIZIONE
2-2
2
HAU10420
Vista da destra1. Poggiapiedi passeggero
2. Scomparto portaoggetti (pagina 3-15)
3. Serbatoio liquido refrigerante (pagina 6-12)
4. Batteria (pagina 6-27)
5. Parabrezza (pagina 3-8)
6. Fusibile principale e fusibile dell’iniezione elettronica (pagina 6-28)
7. Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-16)
8. Pedale freno (pagina 3-11)9. Poggiapiedi pilota
U5JWH4H0.book Page 2 Thursday, July 29, 2004 11:17 AM

DESCRIZIONE
2-3
2
HAU10430

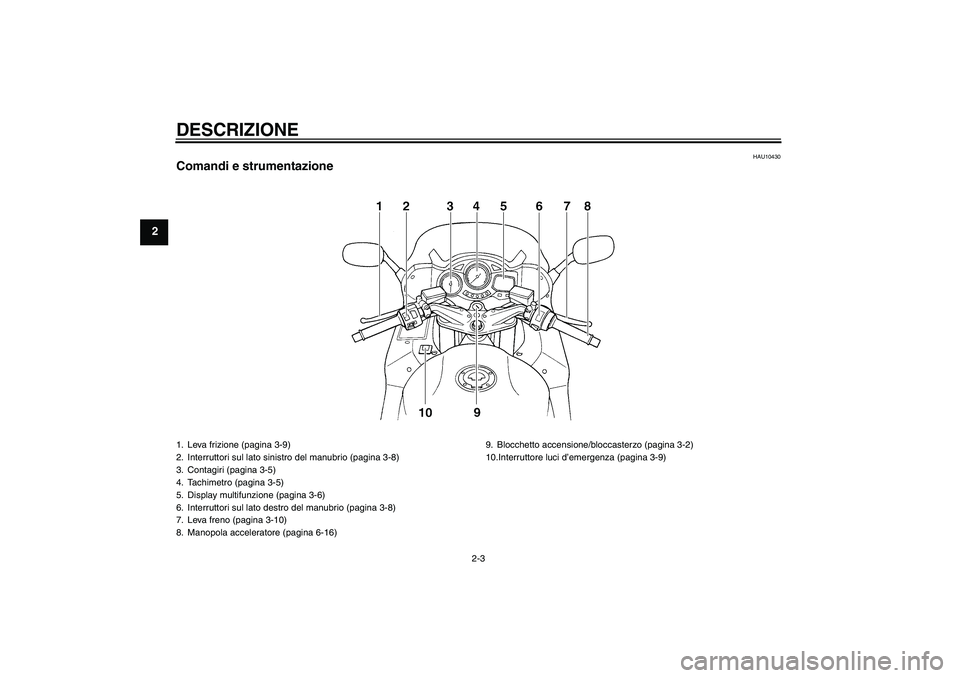

Comandi e strumentazione1. Leva frizione (pagina 3-9)
2. Interruttori sul lato sinistro del manubrio (pagina 3-8)
3. Contagiri (pagina 3-5)
4. Tachimetro (pagina 3-5)
5. Display multifunzione (pagina 3-6)
6. Interruttori sul lato destro del manubrio (pagina 3-8)
7. Leva freno (pagina 3-10)
8. Manopola acceleratore (pagina 6-16)9. Blocchetto accensione/bloccasterzo (pagina 3-2)
10.Interruttore luci d’emergenza (pagina 3-9)U5JWH4H0.book Page 3 Thursday, July 29, 2004 11:17 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10972

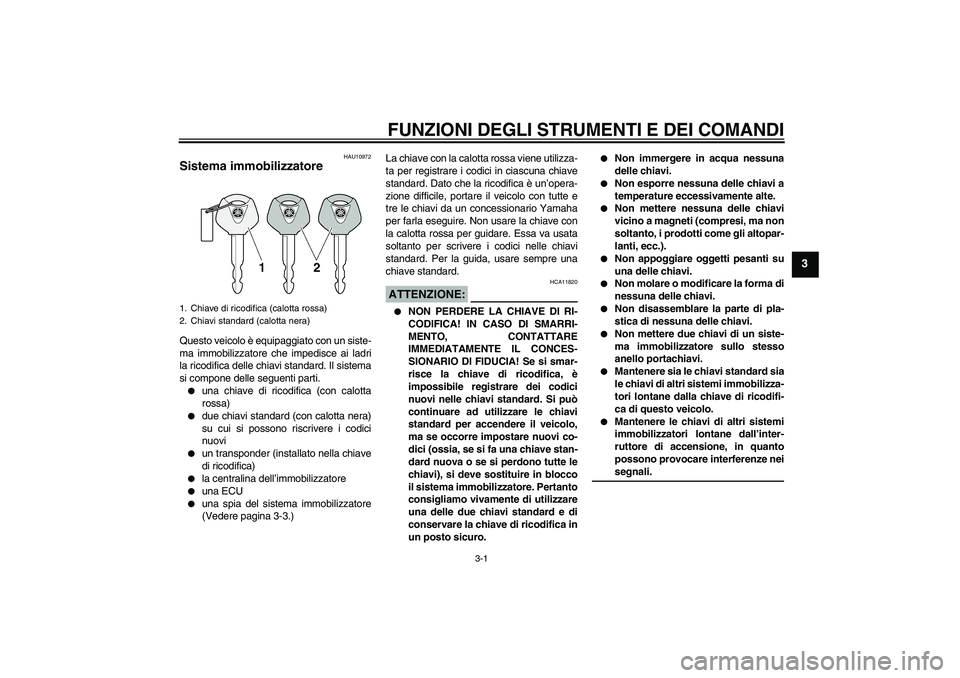

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


una ECU


una spia del sistema immobilizzatore
(Vedere pagina 3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Dato che la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE:
HCA11820


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dall’inter-
ruttore di accensione, in quanto
possono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U5JWH4H0.book Page 1 Thursday, July 29, 2004 11:17 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471

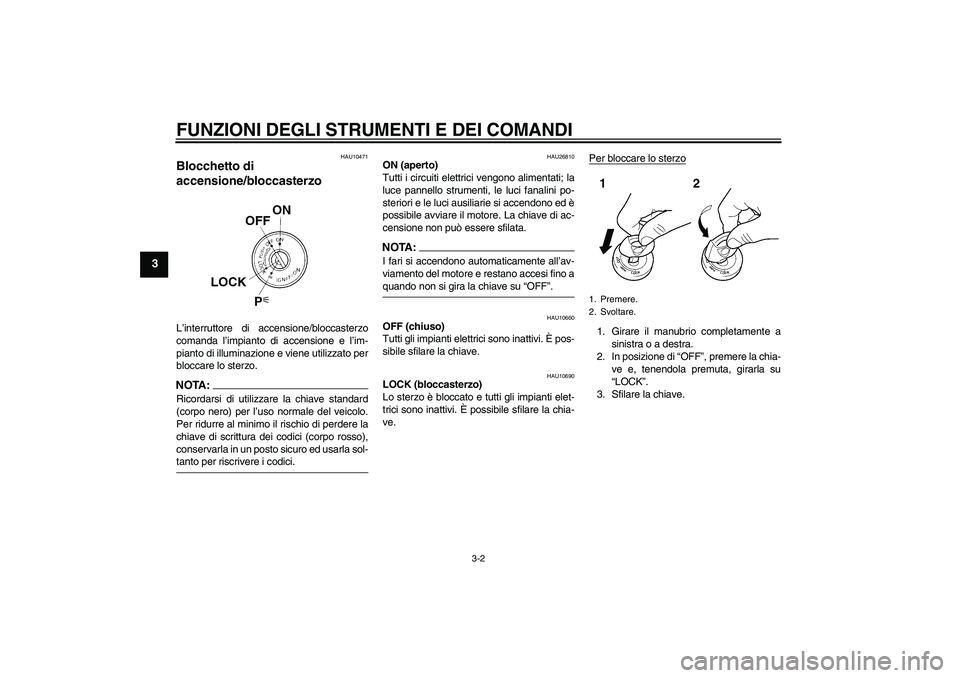

Blocchetto di
accensione/bloccasterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA :
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU26810
ON (aperto)
Tutti i circuiti elettrici vengono alimentati; la
luce pannello strumenti, le luci fanalini po-
steriori e le luci ausiliarie si accendono ed è
possibile avviare il motore. La chiave di ac-
censione non può essere sfilata.NOTA:I fari si accendono automaticamente all’av-
viamento del motore e restano accesi fino aquando non si gira la chiave su “OFF”.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10690
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U5JWH4H0.book Page 2 Thursday, July 29, 2004 11:17 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3

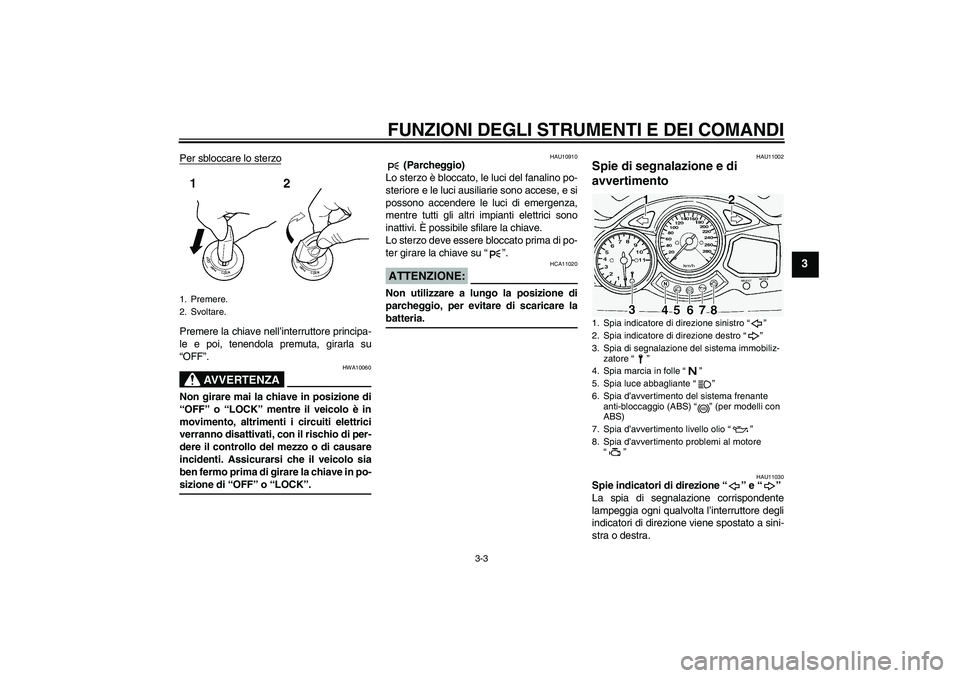

Per sbloccare lo sterzoPremere la chiave nell’interruttore principa-
le e poi, tenendola premuta, girarla su
“OFF”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il veicolo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti. Assicurarsi che il veicolo sia
ben fermo prima di girare la chiave in po-sizione di “OFF” o “LOCK”.
HAU10910
(Parcheggio)
Lo sterzo è bloccato, le luci del fanalino po-
steriore e le luci ausiliarie sono accese, e si
possono accendere le luci di emergenza,
mentre tutti gli altri impianti elettrici sono
inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “”.
ATTENZIONE:
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
HAU11002
Spie di segnalazione e di
avvertimento
HAU11030
Spie indicatori di direzione “” e “”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.
1. Spia indicatore di direzione sinistro “”
2. Spia indicatore di direzione destro “”
3. Spia di segnalazione del sistema immobiliz-
zatore “”
4. Spia marcia in folle “”
5. Spia luce abbagliante “”
6. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “” (per modelli con
ABS)
7. Spia d’avvertimento livello olio “”
8. Spia d’avvertimento problemi al motore
“”
ABS
U5JWH4H0.book Page 3 Thursday, July 29, 2004 11:17 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060

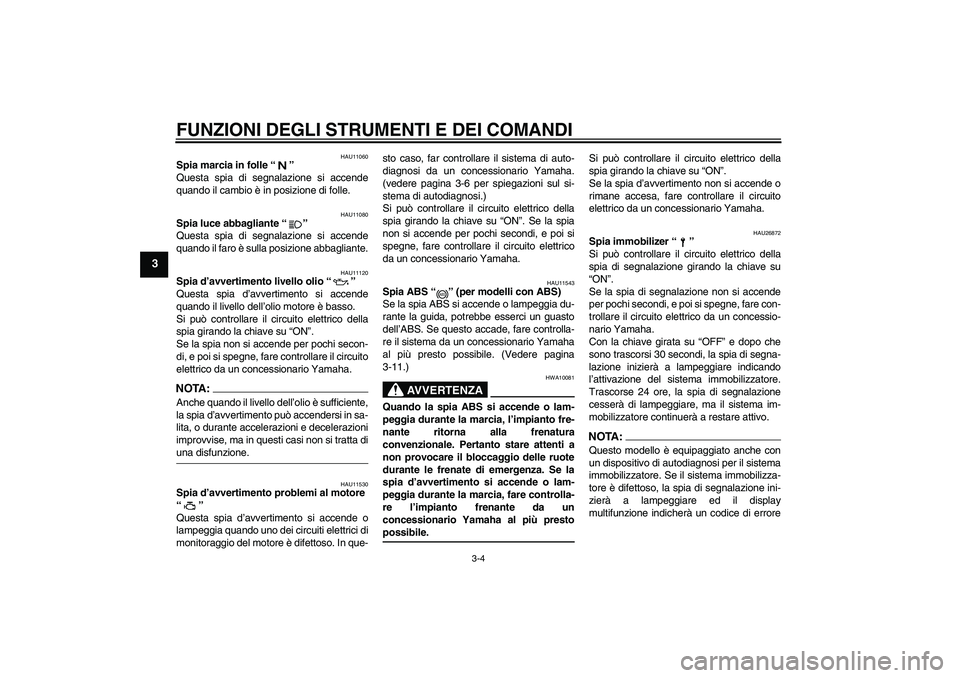

Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11120
Spia d’avvertimento livello olio “”
Questa spia d’avvertimento si accende
quando il livello dell’olio motore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA :
Anche quando il livello dell’olio è sufficiente,
la spia d’avvertimento può accendersi in sa-
lita, o durante accelerazioni e decelerazioni
improvvise, ma in questi casi non si tratta diuna disfunzione.
HAU11530
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende o
lampeggia quando uno dei circuiti elettrici di
monitoraggio del motore è difettoso. In que-sto caso, far controllare il sistema di auto-
diagnosi da un concessionario Yamaha.
(vedere pagina 3-6 per spiegazioni sul si-
stema di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU11543
Spia ABS “” (per modelli con ABS)
Se la spia ABS si accende o lampeggia du-
rante la guida, potrebbe esserci un guasto
dell’ABS. Se questo accade, fare controlla-
re il sistema da un concessionario Yamaha
al più presto possibile. (Vedere pagina
3-11.)
AVVERTENZA
HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti a
non provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più prestopossibile.Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia d’avvertimento non si accende o
rimane accesa, fare controllare il circuito
elettrico da un concessionario Yamaha.
HAU26872
Spia immobilizer “”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.NOTA:Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. Se il sistema immobilizza-
tore è difettoso, la spia di segnalazione ini-
zierà a lampeggiare ed il display
multifunzione indicherà un codice di errore
ABS
U5JWH4H0.book Page 4 Thursday, July 29, 2004 11:17 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
quando la chiave è girata su “ON”. (vedere
“Dispositivo di autodiagnosi” a pagina 3-6per particolari).
HAU11601

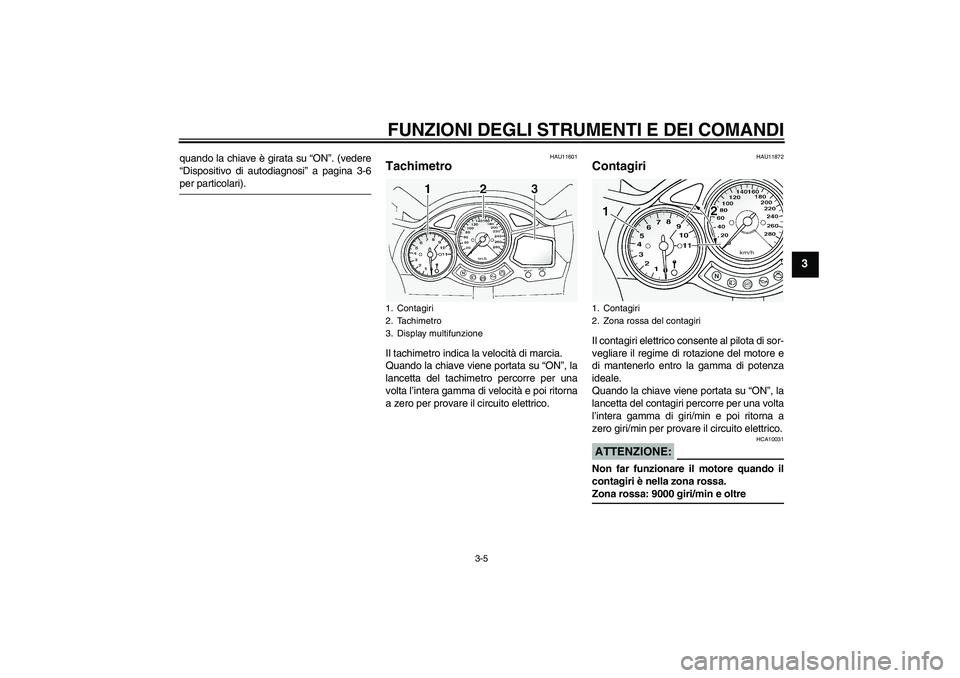

Tachimetro Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU11872
Contagiri Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE:
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 9000 giri/min e oltre
1. Contagiri
2. Tachimetro
3. Display multifunzione
1. Contagiri
2. Zona rossa del contagiri
U5JWH4H0.book Page 5 Thursday, July 29, 2004 11:17 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU26861

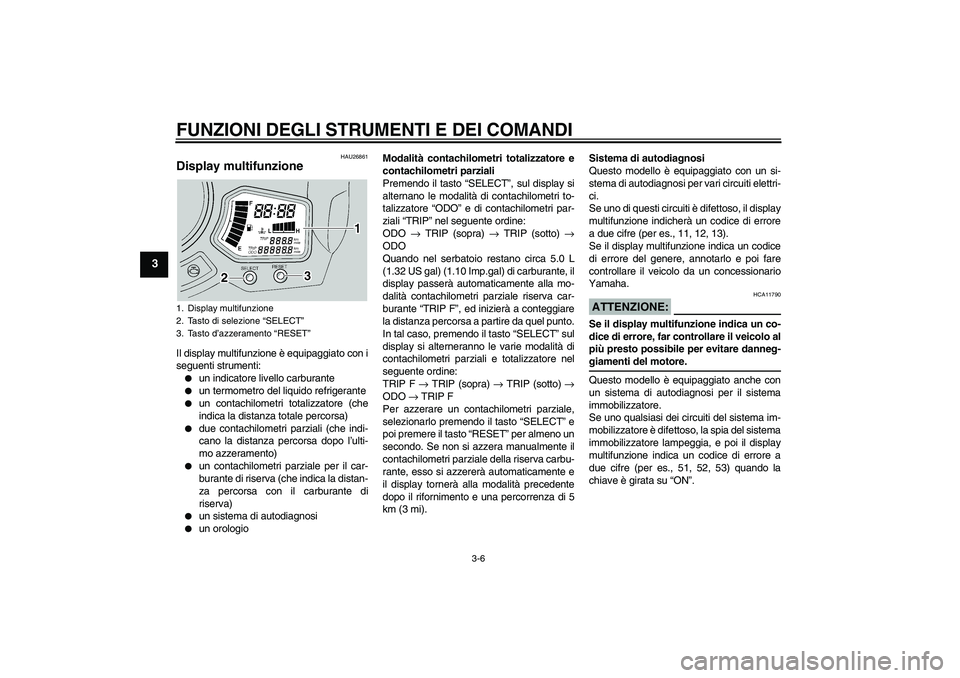

Display multifunzione Il display multifunzione è equipaggiato con i
seguenti strumenti:

un indicatore livello carburante


un termometro del liquido refrigerante


un contachilometri totalizzatore (che
indica la distanza totale percorsa)


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)


un sistema di autodiagnosi


un orologioModalità contachilometri totalizzatore e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità di contachilometri to-
talizzatore “ODO” e di contachilometri par-
ziali “TRIP” nel seguente ordine:
ODO → TRIP (sopra) → TRIP (sotto) →
ODO
Quando nel serbatoio restano circa 5.0 L
(1.32 US gal) (1.10 Imp.gal) di carburante, il
display passerà automaticamente alla mo-
dalità contachilometri parziale riserva car-
burante “TRIP F”, ed inizierà a conteggiare
la distanza percorsa a partire da quel punto.
In tal caso, premendo il tasto “SELECT” sul
display si alterneranno le varie modalità di
contachilometri parziali e totalizzatore nel
seguente ordine:
TRIP F → TRIP (sopra) → TRIP (sotto) →
ODO → TRIP F
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno un
secondo. Se non si azzera manualmente il
contachilometri parziale della riserva carbu-
rante, esso si azzererà automaticamente e
il display tornerà alla modalità precedente
dopo il rifornimento e una percorrenza di 5
km (3 mi).Sistema di autodiagnosi
Questo modello è equipaggiato con un si-
stema di autodiagnosi per vari circuiti elettri-
ci.
Se uno di questi circuiti è difettoso, il display
multifunzione indicherà un codice di errore
a due cifre (per es., 11, 12, 13).
Se il display multifunzione indica un codice
di errore del genere, annotarlo e poi fare
controllare il veicolo da un concessionario
Yamaha.
ATTENZIONE:
HCA11790
Se il display multifunzione indica un co-
dice di errore, far controllare il veicolo al
più presto possibile per evitare danneg-giamenti del motore.
Questo modello è equipaggiato anche con
un sistema di autodiagnosi per il sistema
immobilizzatore.
Se uno qualsiasi dei circuiti del sistema im-
mobilizzatore è difettoso, la spia del sistema
immobilizzatore lampeggia, e poi il display
multifunzione indica un codice di errore a
due cifre (per es., 51, 52, 53) quando la
chiave è girata su “ON”.
1. Display multifunzione
2. Tasto di selezione “SELECT”
3. Tasto d’azzeramento “RESET”U5JWH4H0.book Page 6 Thursday, July 29, 2004 11:17 AM
