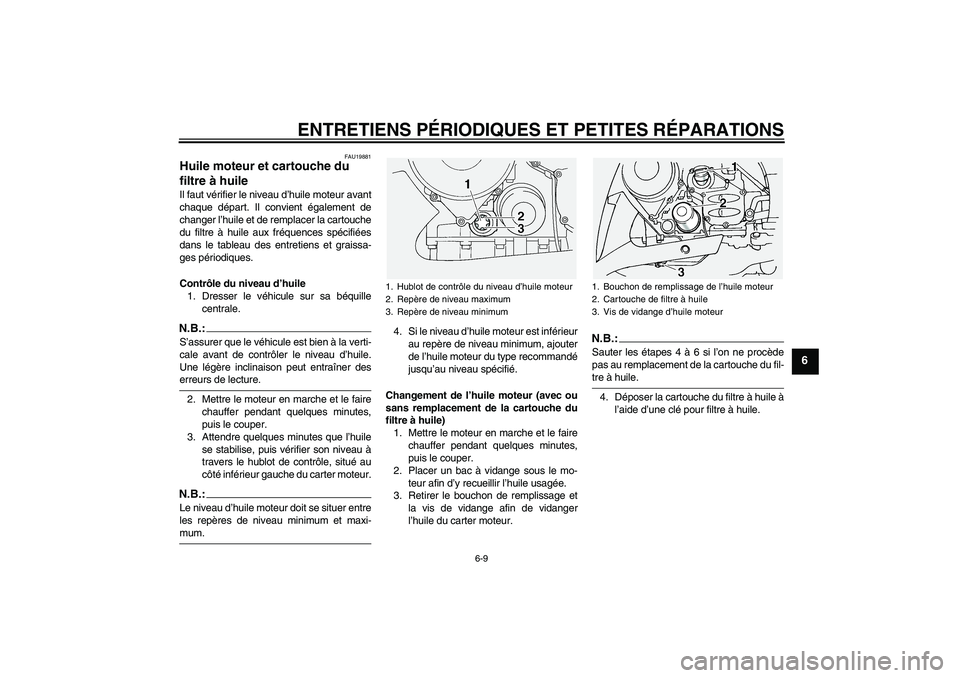

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
FAU19881
Huile moteur et cartouche du
filtre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile
1. Dresser le véhicule sur sa béquille
centrale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle, situé au
côté inférieur gauche du carter moteur.N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile moteur du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.
N.B.:Sauter les étapes 4 à 6 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
4. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon de remplissage de l’huile moteur
2. Cartouche de filtre à huile
3. Vis de vidange d’huile moteur
U5JWF4F0.book Page 9 Thursday, July 29, 2004 11:24 AM

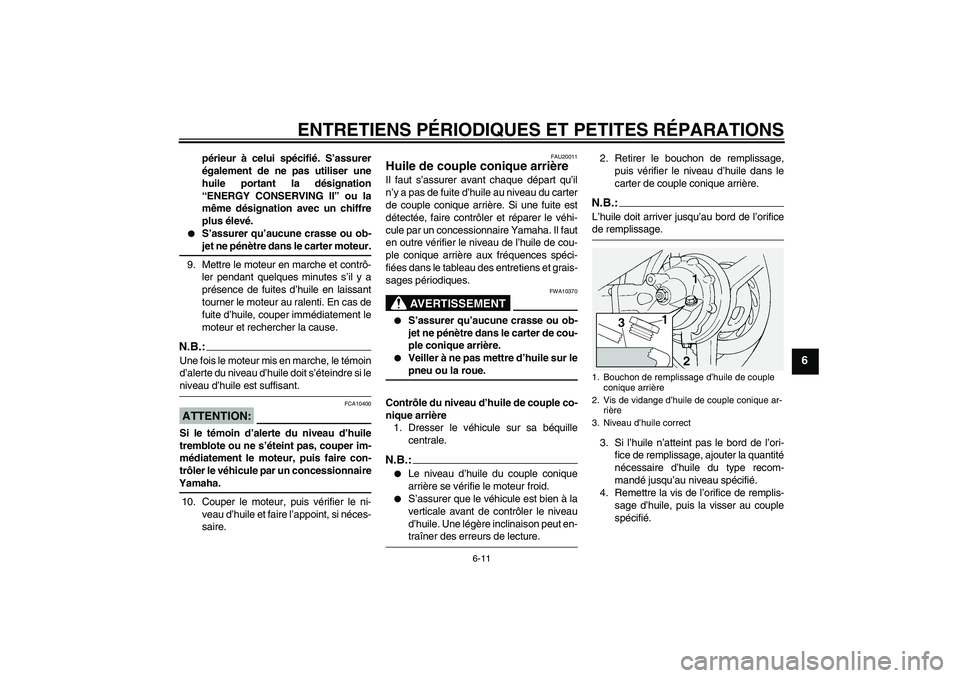

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
9. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissant
tourner le moteur au ralenti. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
N.B.:Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.ATTENTION:
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
10. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
FAU20011
Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de couple conique arrière. Si une fuite est
détectée, faire contrôler et réparer le véhi-
cule par un concessionnaire Yamaha. Il faut
en outre vérifier le niveau de l’huile de cou-
ple conique arrière aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
AVERTISSEMENT
FWA10370


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter de cou-
ple conique arrière.


Veiller à ne pas mettre d’huile sur lepneu ou la roue.
Contrôle du niveau d’huile de couple co-
nique arrière
1. Dresser le véhicule sur sa béquille
centrale.
N.B.:

Le niveau d’huile du couple conique
arrière se vérifie le moteur froid.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut en-traîner des erreurs de lecture.2. Retirer le bouchon de remplissage,
puis vérifier le niveau d’huile dans le
carter de couple conique arrière.
N.B.:L’huile doit arriver jusqu’au bord de l’orificede remplissage.
3. Si l’huile n’atteint pas le bord de l’ori-
fice de remplissage, ajouter la quantité
nécessaire d’huile du type recom-
mandé jusqu’au niveau spécifié.
4. Remettre la vis de l’orifice de remplis-
sage d’huile, puis la visser au couple
spécifié.1. Bouchon de remplissage d’huile de couple
conique arrière
2. Vis de vidange d’huile de couple conique ar-
rière
3. Niveau d’huile correct
U5JWF4F0.book Page 11 Thursday, July 29, 2004 11:24 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
Changement de l’huile de couple coni-
que arrière
1. Placer un bac à vidange sous le carter
de couple conique arrière afin d’y re-
cueillir l’huile usagée.
2. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter de couple conique ar-
rière.
3. Monter la vis de vidange, puis la serrer
au couple spécifié.
4. Ajouter de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de
l’orifice de remplissage.5. Remettre la vis de l’orifice de remplis-
sage d’huile, puis la visser au couple
spécifié.
6. S’assurer que le carter de couple coni-
que arrière ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU20261
Contrôle du niveau
Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ comme
suit. Il convient également de changer le li-
quide de refroidissement aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
1. Dresser le véhicule sur sa béquille
centrale.N.B.:

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion. Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Huile du couple conique arrière re-
commandée :
Huile de cardan (n° de pièce :
9079E-SH001-00)
Quantité d’huile :
0.20 L (0.21 US qt) (0.18 Imp.qt)
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2.3 m·kgf, 1.7 ft·lbf)
