TABLA DE CONTENIDOSINFORMATION RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Vista izquierda .................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Sistema inmovilizador .....................3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-2
Testigos y luces de advertencia .....3-3
Velocímetro ....................................3-5
Tacómetro ......................................3-5
Visor multifunción ...........................3-6
Alarma antirrobo (opcional) ..........3-12
Interruptores del manillar ..............3-13
Maneta de embrague ...................3-14
Pedal de cambio ...........................3-15
Maneta de freno ...........................3-15
Pedal de freno ..............................3-16
ABS ..............................................3-16
Tapón del depósito de gasolina ....3-17
Gasolina .......................................3-17
Tubo respiradero/rebose del
depósito de combustible ...........3-18
Catalizador ...................................3-19
Asientos ........................................3-19Ajuste de la altura del asiento del
conductor .................................. 3-20
Compartimentos porta objetos ..... 3-23
Caja de accesorios ....................... 3-24
Ajuste de la luz de los faros ......... 3-25
Posición del manillar .................... 3-25
Apertura y cierre de los
carenados ................................. 3-25
Espejos retrovisores ..................... 3-26
Ajuste de la horquilla delantera .... 3-27
Ajuste del conjunto
amortiguador ............................. 3-28
Cierres para las maletas laterales
y el baúl trasero opcionales ...... 3-29
Caballete lateral ........................... 3-30
Sistema de corte del circuito de
encendido ................................. 3-30
Toma de corriente continua ......... 3-33
COMPROBACIONES ANTES DE LA
UTILIZACIÓN..................................... 4-1
Lista de comprobaciones previas ... 4-2
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor ........................ 5-1
Cambio ........................................... 5-2
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-3Estacionamiento ............................ 5-4
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES......... 6-1
Juego de herramientas del
propietario .................................. 6-1
Cuadro de mantenimiento y
engrase periódicos ..................... 6-2
Desmontaje y montaje de los
paneles ....................................... 6-6
Comprobación de las bujías .......... 6-9
Aceite del motor y cartucho del
filtro de aceite ........................... 6-10
Aceite del engranaje final ............ 6-13
Líquido refrigerante ...................... 6-14
Limpieza del filtro de aire ............. 6-16
Comprobación del ralentí del
motor ........................................ 6-17
Comprobación del juego libre del
cable del acelerador ................. 6-17
Holgura de la válvula ................... 6-18
Neumáticos .................................. 6-18
Llantas de aleación ...................... 6-21
Maneta de embrague ................... 6-21
Ajuste del interruptor de la luz de
freno trasero ............................. 6-21
Comprobación de las pastillas de
freno delantero y trasero .......... 6-22
Comprobación de los niveles de
líquido de frenos y embrague ... 6-22U3P6S0S0.book Page 1 Tuesday, January 24, 2006 9:37 AM

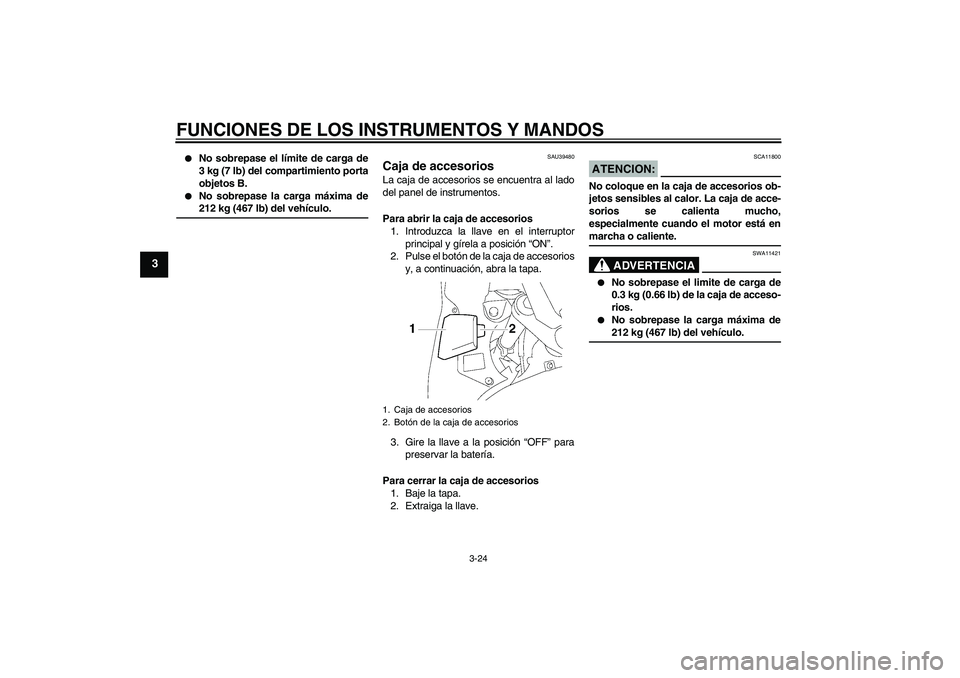

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-24
3


No sobrepase el límite de carga de
3 kg (7 lb) del compartimiento porta
objetos B.


No sobrepase la carga máxima de212 kg (467 lb) del vehículo.
SAU39480
Caja de accesorios La caja de accesorios se encuentra al lado
del panel de instrumentos.
Para abrir la caja de accesorios
1. Introduzca la llave en el interruptor
principal y gírela a posición “ON”.
2. Pulse el botón de la caja de accesorios
y, a continuación, abra la tapa.
3. Gire la llave a la posición “OFF” para
preservar la batería.
Para cerrar la caja de accesorios
1. Baje la tapa.
2. Extraiga la llave.
ATENCION:
SCA11800
No coloque en la caja de accesorios ob-
jetos sensibles al calor. La caja de acce-
sorios se calienta mucho,
especialmente cuando el motor está enmarcha o caliente.
ADVERTENCIA
SWA11421


No sobrepase el limite de carga de
0.3 kg (0.66 lb) de la caja de acceso-
rios.


No sobrepase la carga máxima de212 kg (467 lb) del vehículo.
1. Caja de accesorios
2. Botón de la caja de accesorios
U3P6S0S0.book Page 24 Tuesday, January 24, 2006 9:37 AM

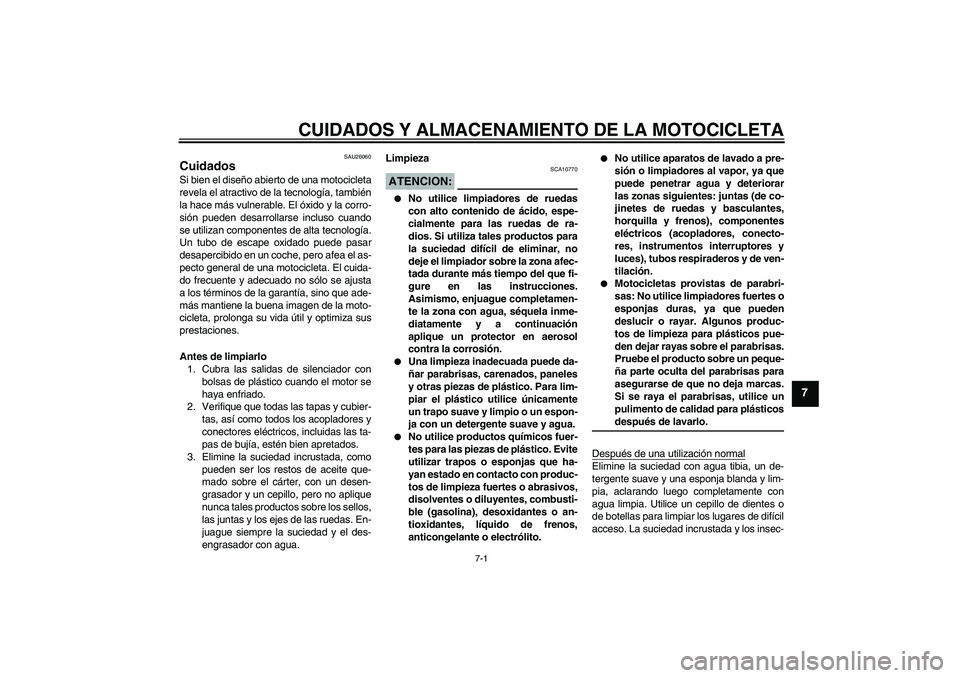

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU26060
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra las salidas de silenciador con
bolsas de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas y los ejes de las ruedas. En-
juague siempre la suciedad y el des-
engrasador con agua.Limpieza
ATENCION:
SCA10770


No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.


Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles
y otras piezas de plástico. Para lim-
piar el plástico utilice únicamente
un trapo suave y limpio o un espon-
ja con un detergente suave y agua.


No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.


No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.


Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticosdespués de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
