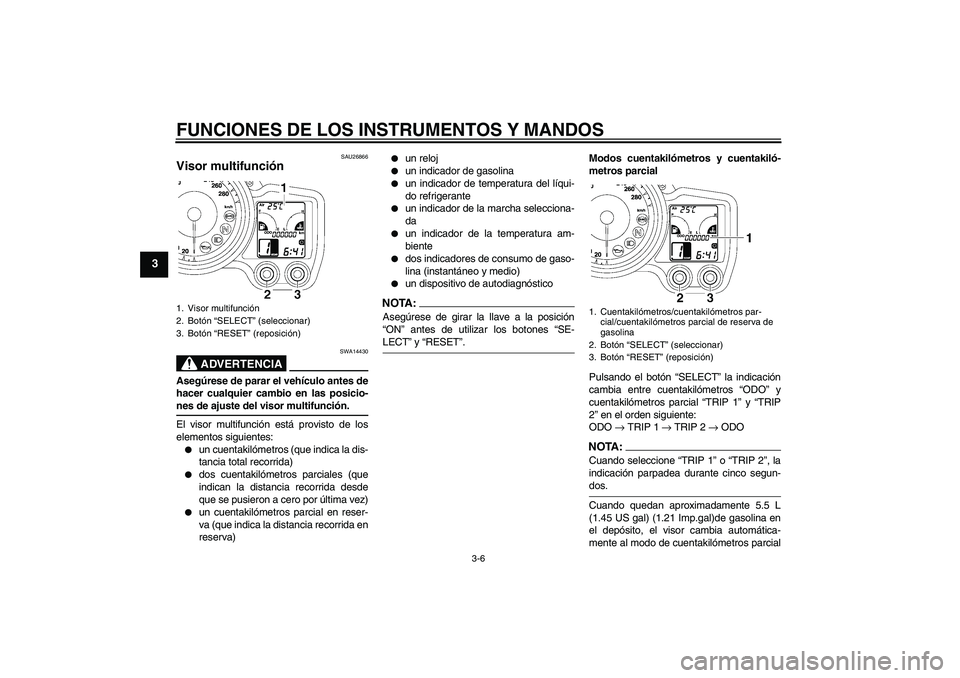

YAMAHA FJR1300A 2006 Manuale de Empleo (in Spanish) FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU26866
Visor multifunción
ADVERTENCIA
SWA14430
Asegúrese de parar el vehículo antes de
hacer cualquier cambio en las posicio-nes de ajuste del visor

Page 21 of 102

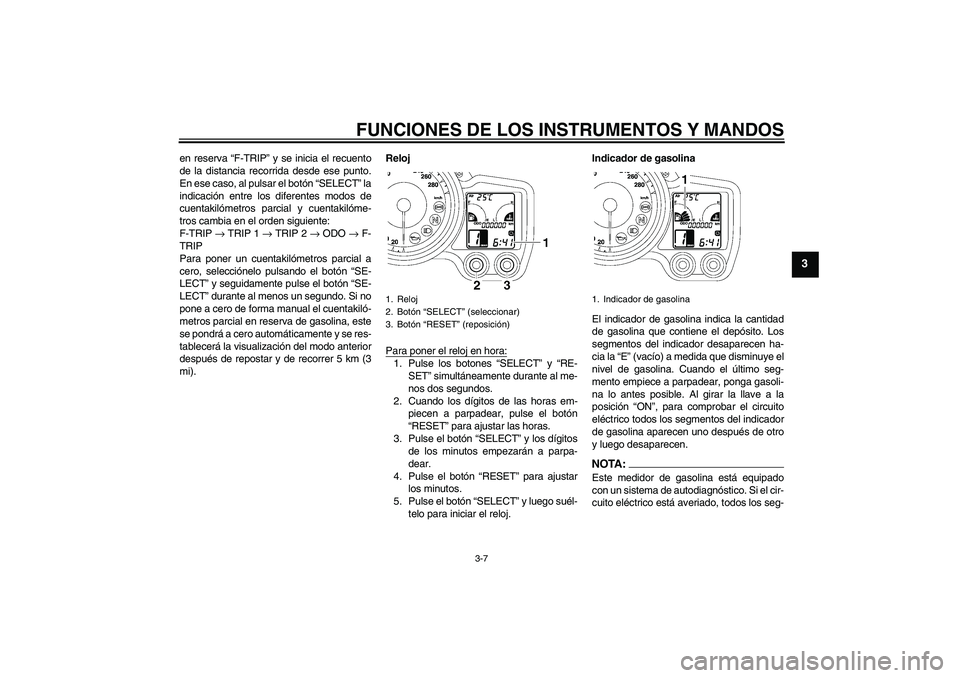

YAMAHA FJR1300A 2006 Manuale de Empleo (in Spanish) FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
en reserva “F-TRIP” y se inicia el recuento
de la distancia recorrida desde ese punto.
En ese caso, al pulsar el botón “SELECT” la
indicación ent

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
en reserva “F-TRIP” y se inicia el recuento
de la distancia recorrida desde ese punto.
En ese caso, al pulsar el botón “SELECT” la
indicación entre los diferentes modos de
cuentakilómetros parcial y cuentakilóme-
tros cambia en el orden siguiente:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “SE-
LECT” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).Reloj
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento empiece a parpadear, ponga gasoli-
na lo antes posible. Al girar la llave a la
posición “ON”, para comprobar el circuito
eléctrico todos los segmentos del indicador
de gasolina aparecen uno después de otro
y luego desaparecen.
NOTA:Este medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el cir-
cuito eléctrico está averiado, todos los seg-
1. Reloj
2. Botón “SELECT” (seleccionar)
3. Botón “RESET” (reposición)
1. Indicador de gasolina
U3P6S0S0.book Page 7 Tuesday, January 24, 2006 9:37 AM

Page 22 of 102

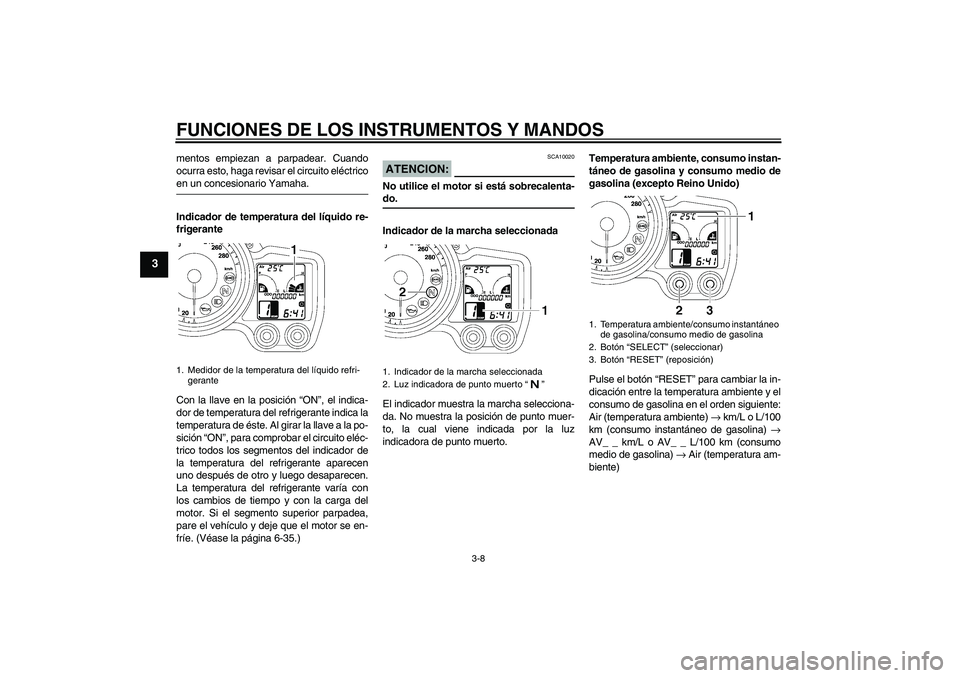

YAMAHA FJR1300A 2006 Manuale de Empleo (in Spanish) FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
mentos empiezan a parpadear. Cuando
ocurra esto, haga revisar el circuito eléctricoen un concesionario Yamaha.
Indicador de temperatura del líquido re-
f

Page 23 of 102

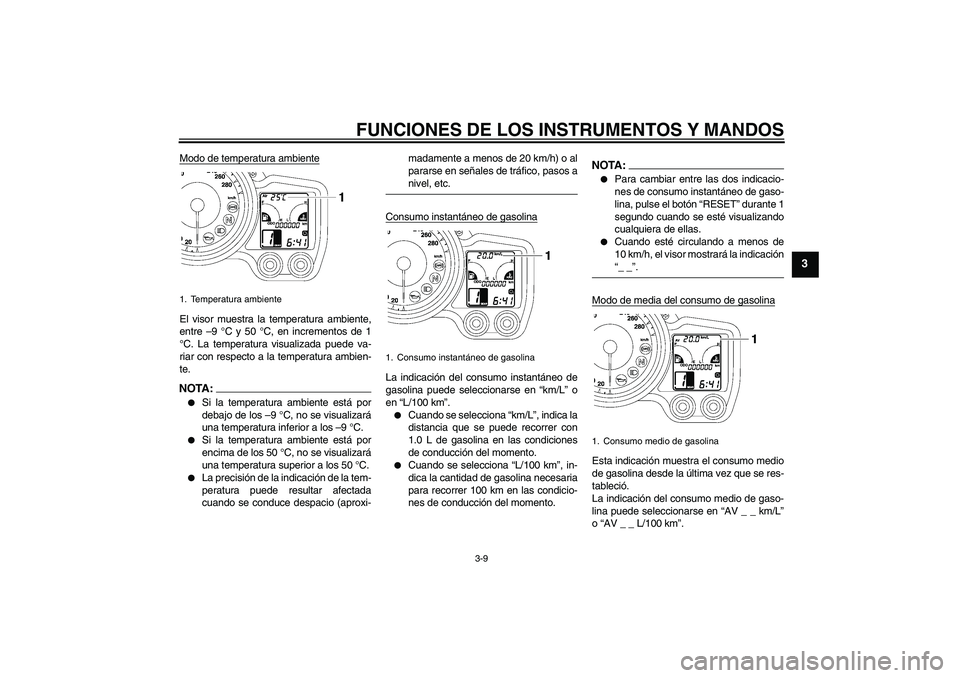

YAMAHA FJR1300A 2006 Manuale de Empleo (in Spanish) FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
Modo de temperatura ambienteEl visor muestra la temperatura ambiente,
entre –9 °C y 50 °C, en incrementos de 1
°C. La temperatura visualizada puede va

Page 24 of 102

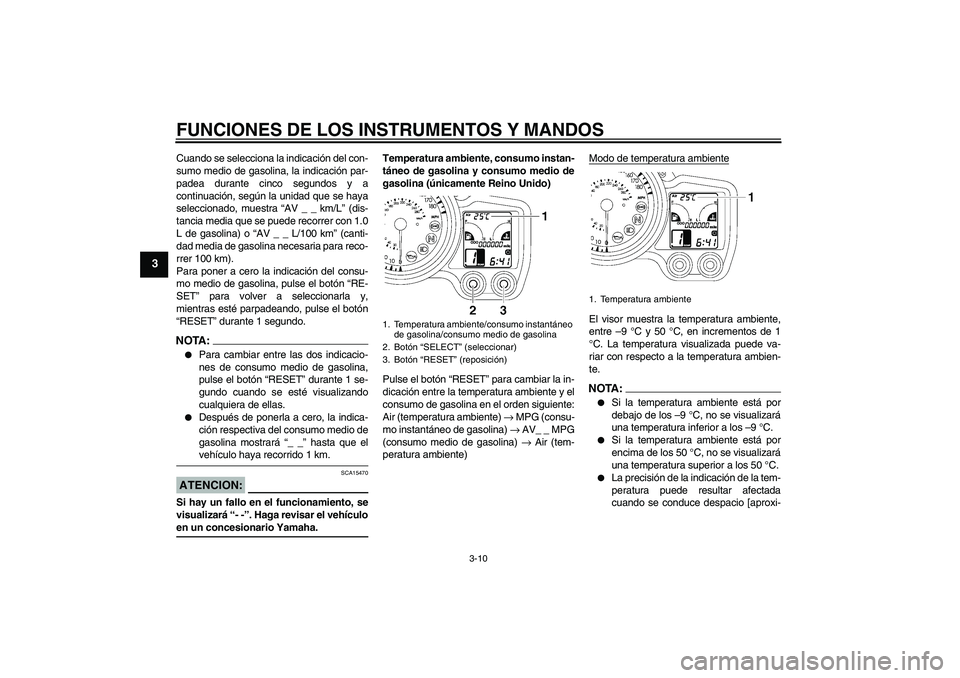

YAMAHA FJR1300A 2006 Manuale de Empleo (in Spanish) FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
Cuando se selecciona la indicación del con-
sumo medio de gasolina, la indicación par-
padea durante cinco segundos y a
continuación, según la unidad

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
Cuando se selecciona la indicación del con-
sumo medio de gasolina, la indicación par-
padea durante cinco segundos y a
continuación, según la unidad que se haya
seleccionado, muestra “AV _ _ km/L” (dis-
tancia media que se puede recorrer con 1.0
L de gasolina) o “AV _ _ L/100 km” (canti-
dad media de gasolina necesaria para reco-
rrer 100 km).
Para poner a cero la indicación del consu-
mo medio de gasolina, pulse el botón “RE-
SET” para volver a seleccionarla y,
mientras esté parpadeando, pulse el botón
“RESET” durante 1 segundo.NOTA :
Para cambiar entre las dos indicacio-
nes de consumo medio de gasolina,
pulse el botón “RESET” durante 1 se-
gundo cuando se esté visualizando
cualquiera de ellas.

Después de ponerla a cero, la indica-
ción respectiva del consumo medio de
gasolina mostrará “_ _” hasta que elvehículo haya recorrido 1 km.
ATENCION:
SCA15470
Si hay un fallo en el funcionamiento, se
visualizará “- -”. Haga revisar el vehículoen un concesionario Yamaha.Temperatura ambiente, consumo instan-
táneo de gasolina y consumo medio de
gasolina (únicamente Reino Unido)
Pulse el botón “RESET” para cambiar la in-
dicación entre la temperatura ambiente y el
consumo de gasolina en el orden siguiente:
Air (temperatura ambiente) → MPG (consu-
mo instantáneo de gasolina) → AV_ _ MPG
(consumo medio de gasolina) → Air (tem-
peratura ambiente)Modo de temperatura ambiente
El visor muestra la temperatura ambiente,
entre –9 °C y 50 °C, en incrementos de 1
°C. La temperatura visualizada puede va-
riar con respecto a la temperatura ambien-
te.NOTA :
Si la temperatura ambiente está por
debajo de los –9 °C, no se visualizará
una temperatura inferior a los –9 °C.

Si la temperatura ambiente está por
encima de los 50 °C, no se visualizará
una temperatura superior a los 50 °C.

La precisión de la indicación de la tem-
peratura puede resultar afectada
cuando se conduce despacio [aproxi-
1. Temperatura ambiente/consumo instantáneo
de gasolina/consumo medio de gasolina
2. Botón “SELECT” (seleccionar)
3. Botón “RESET” (reposición)
1. Temperatura ambiente
U3P6S0S0.book Page 10 Tuesday, January 24, 2006 9:37 AM

Page 25 of 102

YAMAHA FJR1300A 2006 Manuale de Empleo (in Spanish) FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
madamente a menos de 20 km/h (12.5
mi/h)] o al pararse en señales de tráfi-co, pasos a nivel, etc.
Consumo instantáneo de gasolina
Muestra la distancia
