YAMAHA FJR1300A 2006 Manuale duso (in Italian)

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo sotto la pioggia, vici-
no al mare e su strade su cui è stato sparso
del sale procedere come segue.NOTA :
Il sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.ATTENZIONE:
HCA10790
Non usare acqua calda, in quanto au-menta l’azione corrosiva del sale.
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate.Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, d’alluminio o d’ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co in acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
7. Lasciare asciugare completamente il
motociclo prima di coprirlo o di imma-
gazzinarlo.
AVVERTENZA
HWA11130


Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.


Se necessario, pulire i dischi e le
guarnizioni dei freni con un deter-
gente per dischi freno o con aceto-
ne e lavare i pneumatici con acqua
calda ed un detergente neutro. Pri-
ma di guidare a velocità elevate,
provare la capacità di frenata del
motociclo ed il suo comportamentoin curva.
ATTENZIONE:
HCA10800


Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.


Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA:Consultare un concessionario Yamaha perconsigli sui prodotti da usare.
U3P6H0H0.book Page 2 Tuesday, January 24, 2006 9:26 AM

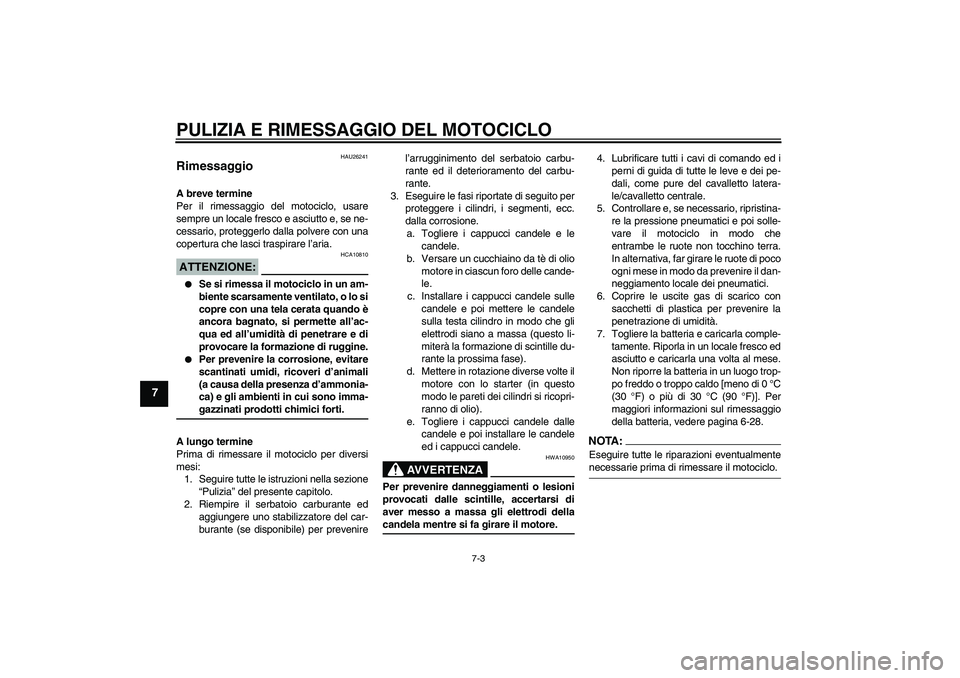

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
HAU26241
Rimessaggio A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria.ATTENZIONE:
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenirel’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le
candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle
candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa (questo li-
miterà la formazione di scintille du-
rante la prossima fase).
d. Mettere in rotazione diverse volte il
motore con lo starter (in questo
modo le pareti dei cilindri si ricopri-
ranno di olio).
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le uscite gas di scarico con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-28.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
U3P6H0H0.book Page 3 Tuesday, January 24, 2006 9:26 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2230 mm (87.8 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale:
1450 mm (57.1 in)
Altezza alla sella:
800 mm (31.5 in)
Passo:
1545 mm (60.8 in)
Distanza da terra:
130 mm (5.12 in)
Raggio minimo di sterzata:
3100 mm (122.0 in)Peso:Con olio e carburante:
291.0 kg (642 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
1298.0 cm³ (79.20 cu.in)
Alesaggio × corsa:
79.0 × 66.2 mm (3.11 × 2.61 in)
Rapporto di compressione:
10.80 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE20W40
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
4.00 L (4.23 US qt) (3.52 Imp.qt)Olio del cardano:Tipo:
Olio ingranaggi della trasmissione a
cardano
Quantità:
0.20 L (0.21 US qt) (0.18 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.60 L (2.75 US qt) (2.29 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
25.0 L (6.61 US gal) (5.50 Imp.gal)Quantità di riserva carburante:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Iniezione carburante:Produttore:
NIPPON INJECTOR
Modello/quantità:
INP-151/4Candela/-e:Produttore/modello:
NGK/CR8E
Produttore/modello:
DENSO/U24ESR-N
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
75/48 (1.563)
Sistema di riduzione secondaria:
Trasmissione ad albero
Rapporto di riduzione secondaria:
35/37 × 21/27 × 33/9 (2.698)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
43/17 (2.529)
U3P6H0H0.book Page 1 Tuesday, January 24, 2006 9:26 AM

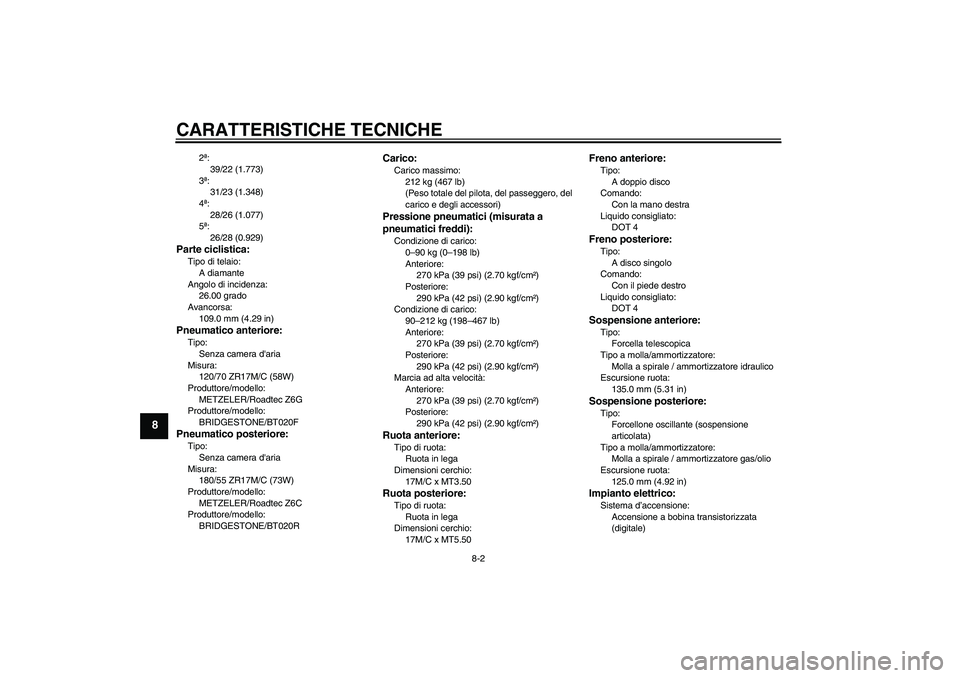

CARATTERISTICHE TECNICHE
8-2
8
2ª:
39/22 (1.773)
3ª:
31/23 (1.348)
4ª:
28/26 (1.077)
5ª:
26/28 (0.929)
Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
26.00 grado
Avancorsa:
109.0 mm (4.29 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
METZELER/Roadtec Z6G
Produttore/modello:
BRIDGESTONE/BT020FPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello:
METZELER/Roadtec Z6C
Produttore/modello:
BRIDGESTONE/BT020R
Carico:Carico massimo:
212 kg (467 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
270 kPa (39 psi) (2.70 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Condizione di carico:
90–212 kg (198–467 lb)
Anteriore:
270 kPa (39 psi) (2.70 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
270 kPa (39 psi) (2.70 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50
Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
135.0 mm (5.31 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
125.0 mm (4.92 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
U3P6H0H0.book Page 2 Tuesday, January 24, 2006 9:26 AM

CARATTERISTICHE TECNICHE
8-3
8
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT14B-4
Tensione, capacità:
12 V, 12.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LEDSpia problemi al motore:
LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile delle luci di emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile di backup:
10.0 A
U3P6H0H0.book Page 3 Tuesday, January 24, 2006 9:26 AM

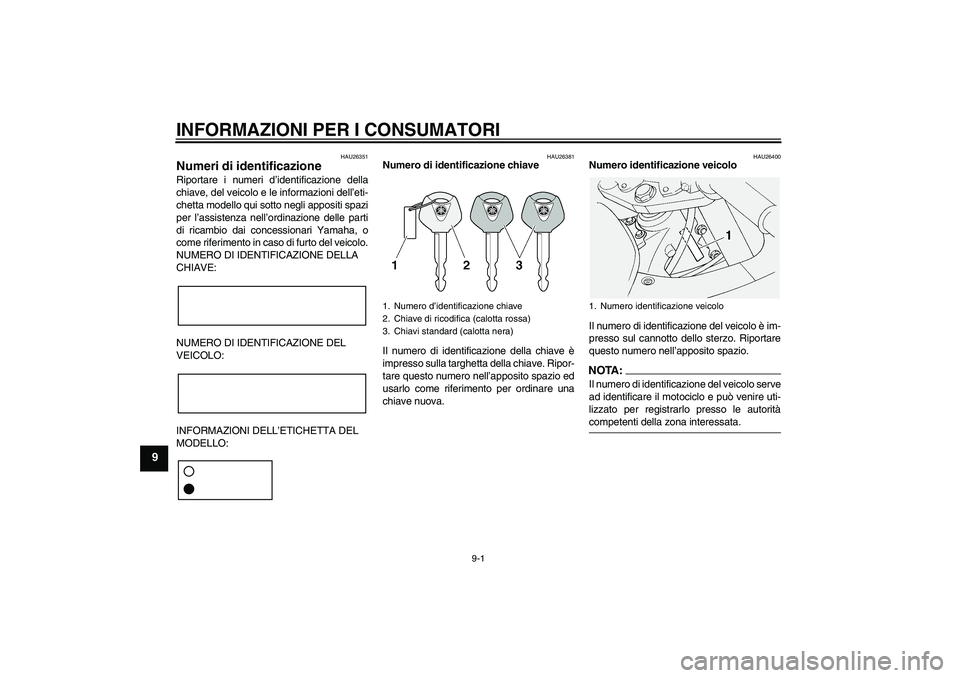

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U3P6H0H0.book Page 1 Tuesday, January 24, 2006 9:26 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-19.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.1. Etichetta modello
U3P6H0H0.book Page 2 Tuesday, January 24, 2006 9:26 AM

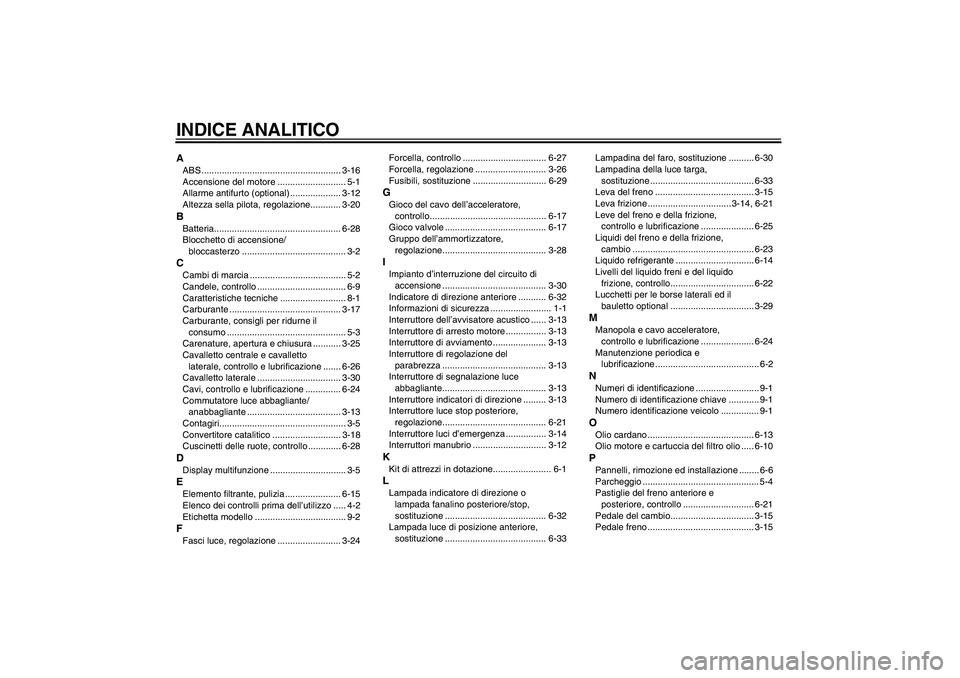

INDICE ANALITICOAABS ....................................................... 3-16
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-12
Altezza sella pilota, regolazione............ 3-20BBatteria.................................................. 6-28
Blocchetto di accensione/
bloccasterzo ......................................... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-17
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature, apertura e chiusura ........... 3-25
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-26
Cavalletto laterale ................................. 3-30
Cavi, controllo e lubrificazione .............. 6-24
Commutatore luce abbagliante/
anabbagliante ..................................... 3-13
Contagiri.................................................. 3-5
Convertitore catalitico ........................... 3-18
Cuscinetti delle ruote, controllo ............. 6-28DDisplay multifunzione .............................. 3-5EElemento filtrante, pulizia ...................... 6-15
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FFasci luce, regolazione ......................... 3-24Forcella, controllo ................................. 6-27
Forcella, regolazione ............................ 3-26
Fusibili, sostituzione ............................. 6-29
GGioco del cavo dell’acceleratore,
controllo.............................................. 6-17
Gioco valvole ........................................ 6-17
Gruppo dell’ammortizzatore,
regolazione......................................... 3-28IImpianto d’interruzione del circuito di
accensione ......................................... 3-30
Indicatore di direzione anteriore ........... 6-32
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ...... 3-13
Interruttore di arresto motore ................ 3-13
Interruttore di avviamento ..................... 3-13
Interruttore di regolazione del
parabrezza ......................................... 3-13
Interruttore di segnalazione luce
abbagliante......................................... 3-13
Interruttore indicatori di direzione ......... 3-13
Interruttore luce stop posteriore,
regolazione......................................... 6-21
Interruttore luci d’emergenza ................ 3-14
Interruttori manubrio ............................. 3-12KKit di attrezzi in dotazione....................... 6-1LLampada indicatore di direzione o
lampada fanalino posteriore/stop,
sostituzione ........................................ 6-32
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-33Lampadina del faro, sostituzione .......... 6-30
Lampadina della luce targa,
sostituzione ......................................... 6-33
Leva del freno ....................................... 3-15
Leva frizione ................................. 3-14, 6-21
Leve del freno e della frizione,
controllo e lubrificazione ..................... 6-25
Liquidi del freno e della frizione,
cambio ................................................ 6-23
Liquido refrigerante ............................... 6-14
Livelli del liquido freni e del liquido
frizione, controllo................................. 6-22
Lucchetti per le borse laterali ed il
bauletto optional ................................. 3-29
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-24
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano .......................................... 6-13
Olio motore e cartuccia del filtro olio ..... 6-10PPannelli, rimozione ed installazione ........ 6-6
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-21
Pedale del cambio................................. 3-15
Pedale freno .......................................... 3-15
U3P6H0H0.book Page 1 Tuesday, January 24, 2006 9:26 AM

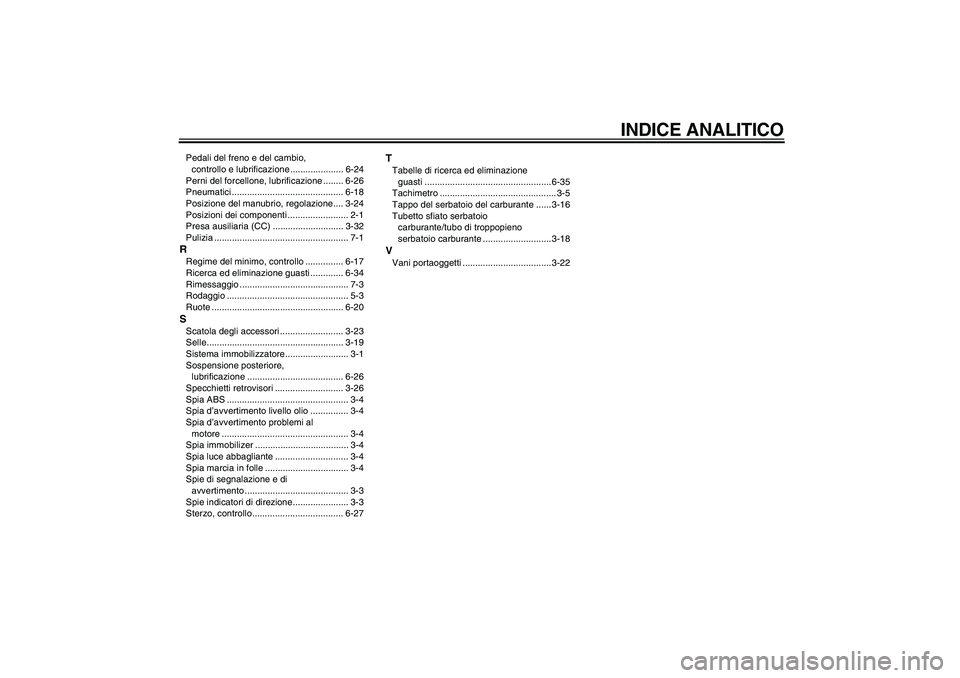

INDICE ANALITICO
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-24
Perni del forcellone, lubrificazione ........ 6-26
Pneumatici ............................................ 6-18
Posizione del manubrio, regolazione.... 3-24
Posizioni dei componenti ........................ 2-1
Presa ausiliaria (CC) ............................ 3-32
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-17
Ricerca ed eliminazione guasti ............. 6-34
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruote .................................................... 6-20SScatola degli accessori ......................... 3-23
Selle...................................................... 3-19
Sistema immobilizzatore ......................... 3-1
Sospensione posteriore,
lubrificazione ...................................... 6-26
Specchietti retrovisori ........................... 3-26
Spia ABS ................................................ 3-4
Spia d’avvertimento livello olio ............... 3-4
Spia d’avvertimento problemi al
motore .................................................. 3-4
Spia immobilizer ..................................... 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-27
TTabelle di ricerca ed eliminazione
guasti .................................................. 6-35
Tachimetro .............................................. 3-5
Tappo del serbatoio del carburante ...... 3-16
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante ...........................3-18VVani portaoggetti ................................... 3-22
U3P6H0H0.book Page 2 Tuesday, January 24, 2006 9:26 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2005.11-2.1×2 CR
(H)
