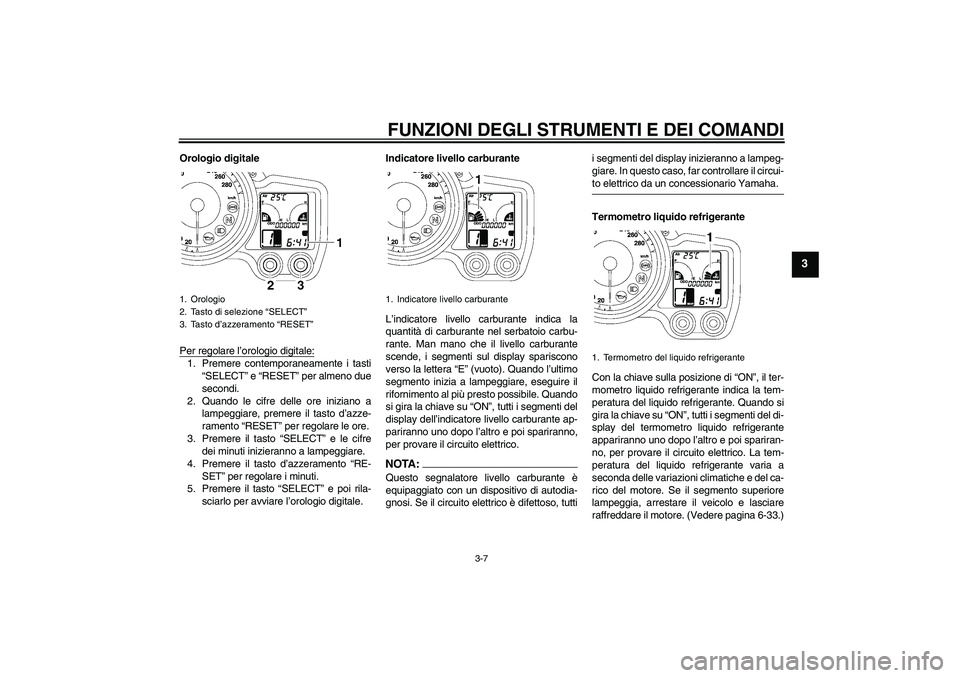

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
Orologio digitale
Per regolare l’orologio digitale:1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento “RESET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto d’azzeramento “RE-
SET” per regolare i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti sul display spariscono
verso la lettera “E” (vuoto). Quando l’ultimo
segmento inizia a lampeggiare, eseguire il
rifornimento al più presto possibile. Quando
si gira la chiave su “ON”, tutti i segmenti del
display dell’indicatore livello carburante ap-
pariranno uno dopo l’altro e poi spariranno,
per provare il circuito elettrico.
NOTA:Questo segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se il circuito elettrico è difettoso, tuttii segmenti del display inizieranno a lampeg-
giare. In questo caso, far controllare il circui-
to elettrico da un concessionario Yamaha.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. Quando si
gira la chiave su “ON”, tutti i segmenti del di-
splay del termometro liquido refrigerante
appariranno uno dopo l’altro e poi spariran-
no, per provare il circuito elettrico. La tem-
peratura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se il segmento superiore
lampeggia, arrestare il veicolo e lasciare
raffreddare il motore. (Vedere pagina 6-33.)
1. Orologio
2. Tasto di selezione “SELECT”
3. Tasto d’azzeramento “RESET”
1. Indicatore livello carburante
1. Termometro del liquido refrigerante
U3P6H2H0.book Page 7 Thursday, September 13, 2007 9:53 AM

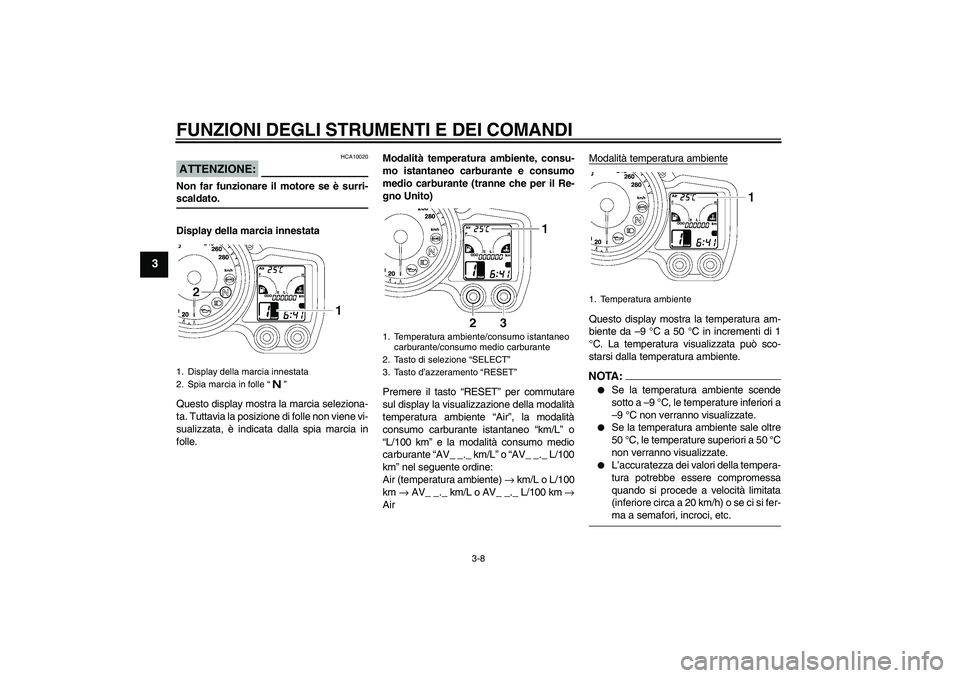

Page 22 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
ATTENZIONE:
HCA10020
Non far funzionare il motore se è surri-scaldato.
Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. Tuttavia la posizione di folle non viene vi-
sualizzata, è indicata dalla spia marcia in
folle.Modalità temperatura ambiente, consu-
mo istantaneo carburante e consumo
medio carburante (tranne che per il Re-
gno Unito)
Premere il tasto “RESET” per commutare
sul display la visualizzazione della modalità
temperatura ambiente “Air”, la modalità
consumo carburante istantaneo “km/L” o
“L/100 km” e la modalità consumo medio
carburante “AV_ _._ km/L” o “AV_ _._ L/100
km” nel seguente ordine:
Air (temperatura ambiente) → km/L o L/100
km → AV_ _._ km/L o AV_ _._ L/100 km →
AirModalità temperatura ambiente
Questo display mostra la temperatura am-
biente da –9 °C a 50 °C in incrementi di 1
°C. La temperatura visualizzata può sco-
starsi dalla temperatura ambiente.NOTA:
Se la temperatura ambiente scende
sotto a –9 °C, le temperature inferiori a
–9 °C non verranno visualizzate.
Se la temperatura ambiente sale oltre
50 °C, le temperature superiori a 50 °C
non verranno visualizzate.
L’accuratezza dei valori della tempera-
tura potrebbe essere compromessa
quando si procede a velocità limitata
(inferiore circa a 20 km/h) o se ci si fer-ma a semafori, incroci, etc.
1. Display della marcia innestata
2. Spia marcia in folle“”
1. Temperatura ambiente/consumo istantaneo
carburante/consumo medio carburante
2. Tasto di selezione “SELECT”
3. Tasto d’azzeramento “RESET”
1. Temperatura ambiente
U3P6H2H0.book Page 8 Thursday, September 13, 2007 9:53 AM

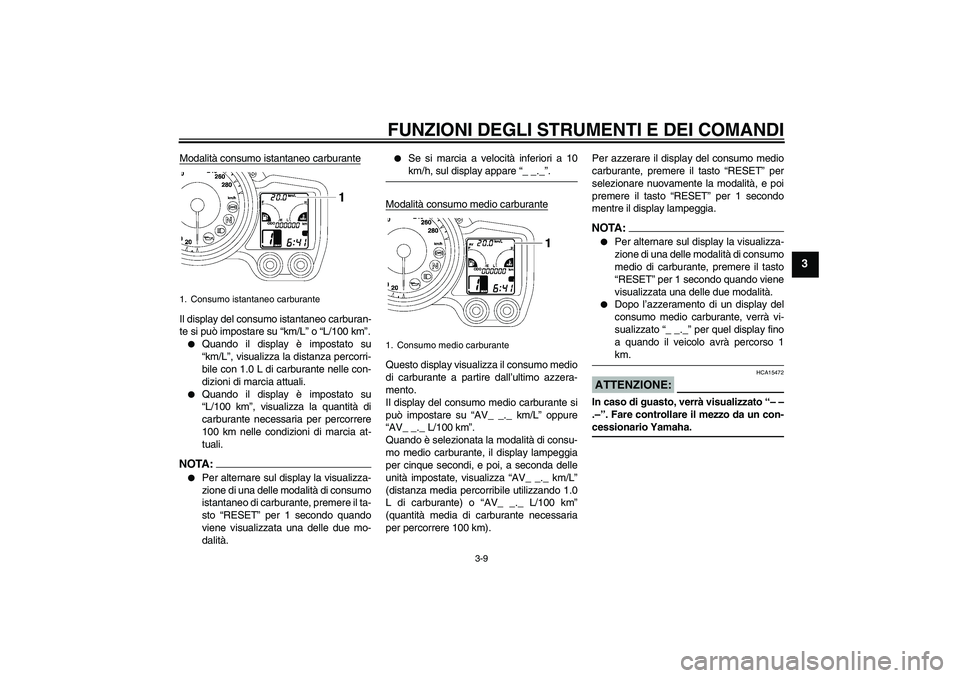

Page 23 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
Modalità consumo istantaneo carburanteIl display del consumo istantaneo carburan-
te si può impostare su “km/L” o “L/100 km”.
Quando il display è impostato su
“km/L”, visualizza la distanza percorri-
bile con 1.0 L di carburante nelle con-
dizioni di marcia attuali.
Quando il display è impostato su
“L/100 km”, visualizza la quantità di
carburante necessaria per percorrere
100 km nelle condizioni di marcia at-
tuali.
NOTA:
Per alternare sul display la visualizza-
zione di una delle modalità di consumo
istantaneo di carburante, premere il ta-
sto “RESET” per 1 secondo quando
viene visualizzata una delle due mo-
dalità.
Se si marcia a velocità inferiori a 10km/h, sul display appare “_ _._”.
Modalità consumo medio carburante
Questo display visualizza il consumo medio
di carburante a partire dall’ultimo azzera-
mento.
Il display del consumo medio carburante si
può impostare su “AV_ _._ km/L” oppure
“AV_ _._ L/100 km”.
Quando è selezionata la modalità di consu-
mo medio carburante, il display lampeggia
per cinque secondi, e poi, a seconda delle
unità impostate, visualizza “AV_ _._ km/L”
(distanza media percorribile utilizzando 1.0
L di carburante) o “AV_ _._ L/100 km”
(quantità media di carburante necessaria
per percorrere 100 km).Per azzerare il display del consumo medio
carburante, premere il tasto “RESET” per
selezionare nuovamente la modalità, e poi
premere il tasto “RESET” per 1 secondo
mentre il display lampeggia.
NOTA :
Per alternare sul display la visualizza-
zione di una delle modalità di consumo
medio di carburante, premere il tasto
“RESET” per 1 secondo quando viene
visualizzata una delle due modalità.
Dopo l’azzeramento di un display del
consumo medio carburante, verrà vi-
sualizzato “_ _._” per quel display fino
a quando il veicolo avrà percorso 1km.
ATTENZIONE:
HCA15472
In caso di guasto, verrà visualizzato “– –
.–”. Fare controllare il mezzo da un con-cessionario Yamaha.
1. Consumo istantaneo carburante
1. Consumo medio carburante
U3P6H2H0.book Page 9 Thursday, September 13, 2007 9:53 AM

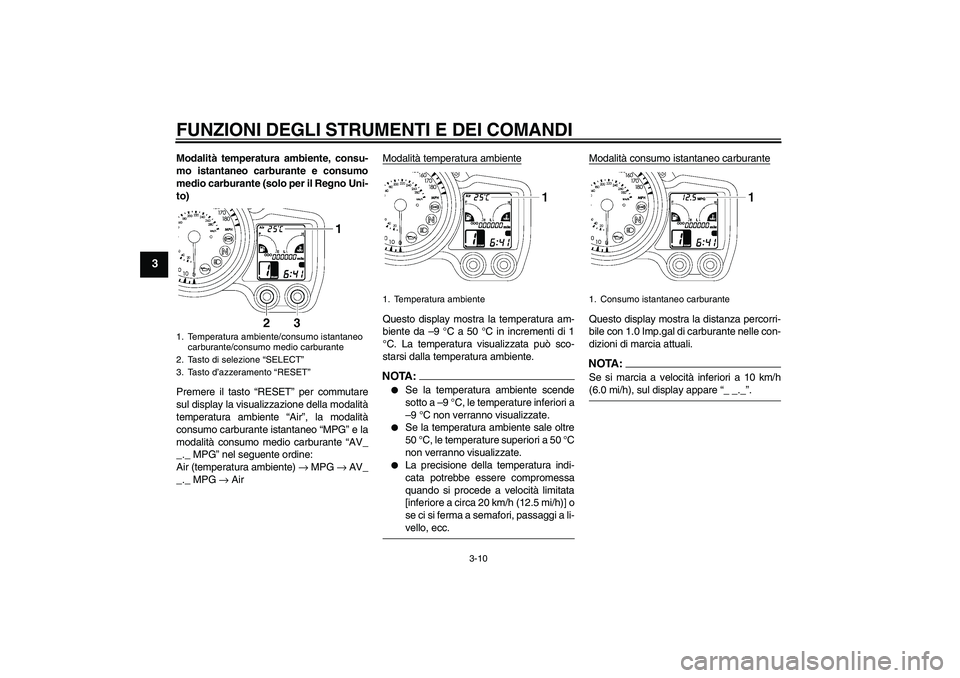

Page 24 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
Modalità temperatura ambiente, consu-
mo istantaneo carburante e consumo
medio carburante (solo per il Regno Uni-
to)
Premere il tasto “RESET” per commutare
sul display la visualizzazione della modalità
temperatura ambiente “Air”, la modalità
consumo carburante istantaneo “MPG” e la
modalità consumo medio carburante “AV_
_._ MPG” nel seguente ordine:
Air (temperatura ambiente) → MPG → AV_
_._ MPG → AirModalità temperatura ambiente
Questo display mostra la temperatura am-
biente da –9 °C a 50 °C in incrementi di 1
°C. La temperatura visualizzata può sco-
starsi dalla temperatura ambiente.NOTA:
Se la temperatura ambiente scende
sotto a –9 °C, le temperature inferiori a
–9 °C non verranno visualizzate.
Se la temperatura ambiente sale oltre
50 °C, le temperature superiori a 50 °C
non verranno visualizzate.
La precisione della temperatura indi-
cata potrebbe essere compromessa
quando si procede a velocità limitata
[inferiore a circa 20 km/h (12.5 mi/h)] o
se ci si ferma a semafori, passaggi a li-vello, ecc.Modalità consumo istantaneo carburante
Questo display mostra la distanza percorri-
bile con 1.0 Imp.gal di carburante nelle con-
dizioni di marcia attuali.NOTA:Se si marcia a velocità inferiori a 10 km/h(6.0 mi/h), sul display appare “_ _._”.
1. Temperatura ambiente/consumo istantaneo
carburante/consumo medio carburante
2. Tasto di selezione “SELECT”
3. Tasto d’azzeramento “RESET”
1. Temperatura ambiente
1. Consumo istantaneo carburante
U3P6H2H0.book Page 10 Thursday, September 13, 2007 9:53 AM

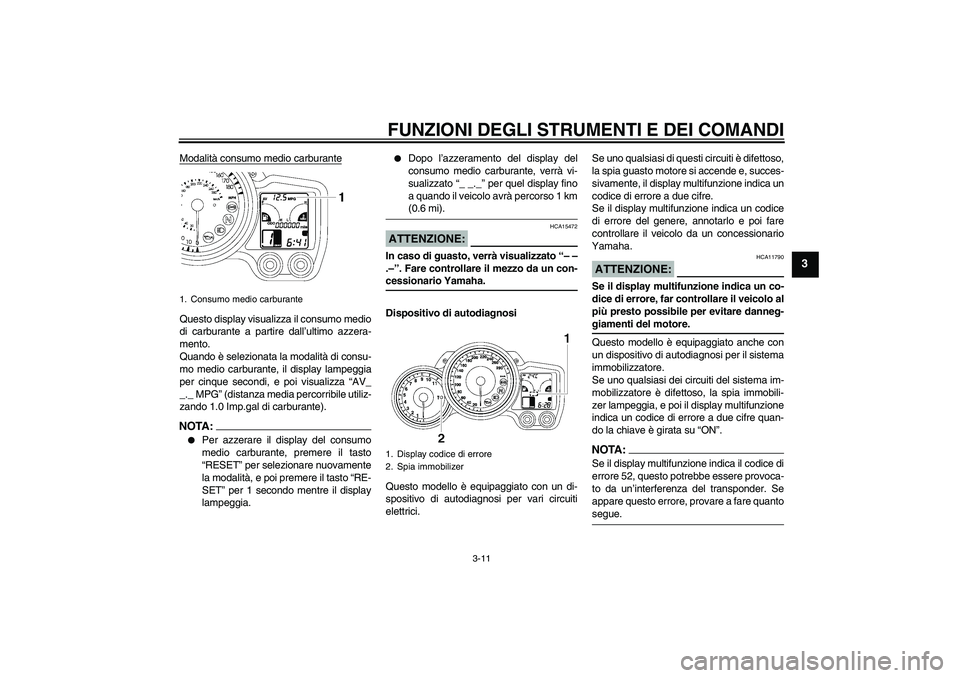

Page 25 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
Modalità consumo medio carburanteQuesto display visualizza il consumo medio
di carburante a partire dall’ultimo azzera-
mento.
Quando è selezionata la modalità di consu-
mo medio carburante, il display lampeggia
per cinque secondi, e poi visualizza “AV_
_._ MPG” (distanza media percorribile utiliz-
zando 1.0 Imp.gal di carburante).NOTA:
Per azzerare il display del consumo
medio carburante, premere il tasto
“RESET” per selezionare nuovamente
la modalità, e poi premere il tasto “RE-
SET” per 1 secondo mentre il display
lampeggia.
Dopo l’azzeramento del display del
consumo medio carburante, verrà vi-
sualizzato “_ _._” per quel display fino
a quando il veicolo avrà percorso 1 km(0.6 mi).
ATTENZIONE:
HCA15472
In caso di guasto, verrà visualizzato “– –
.–”. Fare controllare il mezzo da un con-cessionario Yamaha.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.Se uno qualsiasi di questi circuiti è difettoso,
la spia guasto motore si accende e, succes-
sivamente, il display multifunzione indica un
codice di errore a due cifre.
Se il display multifunzione indica un codice
di errore del genere, annotarlo e poi fare
controllare il veicolo da un concessionario
Yamaha.
ATTENZIONE:
HCA11790
Se il display multifunzione indica un co-
dice di errore, far controllare il veicolo al
più presto possibile per evitare danneg-giamenti del motore.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore.
Se uno qualsiasi dei circuiti del sistema im-
mobilizzatore è difettoso, la spia immobili-
zer lampeggia, e poi il display multifunzione
indica un codice di errore a due cifre quan-
do la chiave è girata su “ON”.NOTA:Se il display multifunzione indica il codice di
errore 52, questo potrebbe essere provoca-
to da un’interferenza del transponder. Se
appare questo errore, provare a fare quantosegue.
1. Consumo medio carburante
1. Display codice di errore
2. Spia immobilizer
U3P6H2H0.book Page 11 Thursday, September 13, 2007 9:53 AM

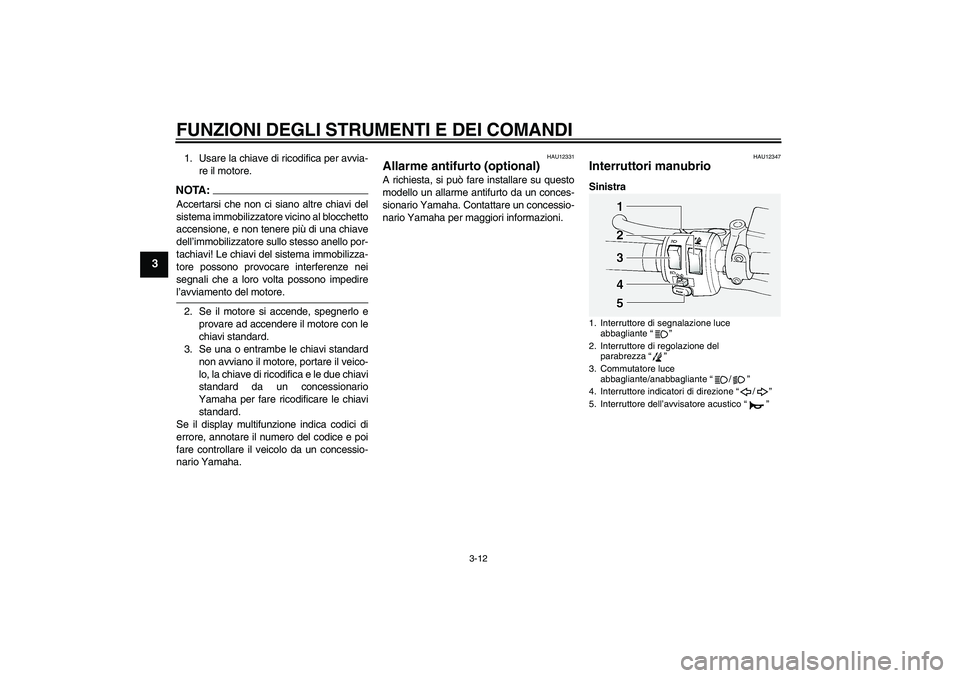

Page 26 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
1. Usare la chiave di ricodifica per avvia-
re il motore.NOTA:Accertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedirel’avviamento del motore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display multifunzione indica codici di
errore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU12347
Interruttori manubrio Sinistra1. Interruttore di segnalazione luce
abbagliante“”
2. Interruttore di regolazione del
parabrezza“”
3. Commutatore luce
abbagliante/anabbagliante“/”
4. Interruttore indicatori di direzione“/”
5. Interruttore dell’avvisatore acustico“”
U3P6H2H0.book Page 12 Thursday, September 13, 2007 9:53 AM

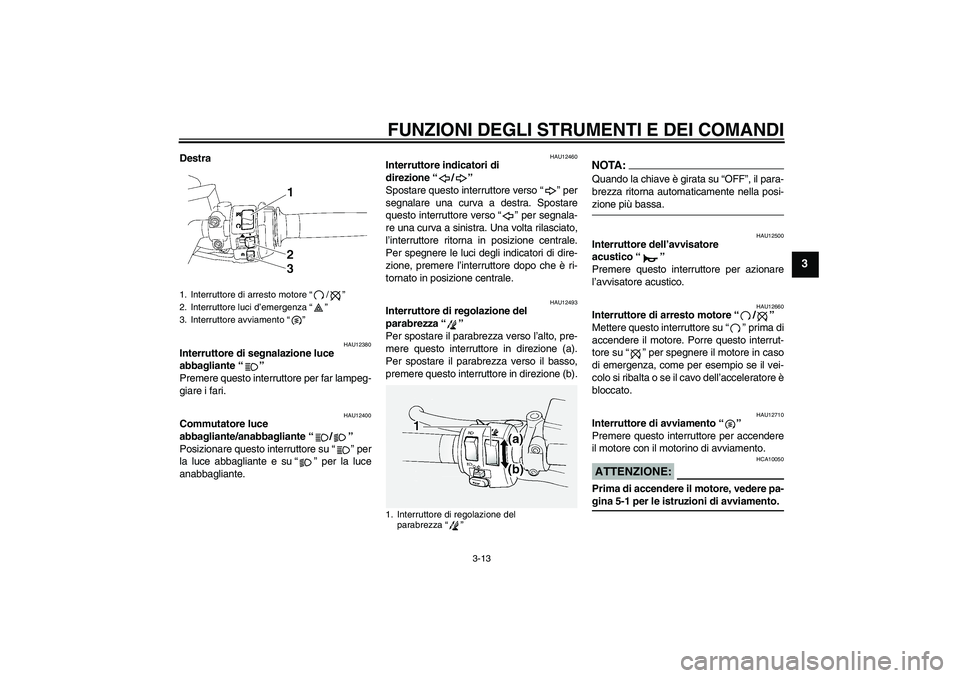

Page 27 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
Destra
HAU12380
Interruttore di segnalazione luce
abbagliante“”
Premere questo interruttore per far lampeg-
giare i fari.
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12493
Interruttore di regolazione del
parabrezza“”
Per spostare il parabrezza verso l’alto, pre-
mere questo interruttore in direzione (a).
Per spostare il parabrezza verso il basso,
premere questo interruttore in direzione (b).
NOTA:Quando la chiave è girata su “OFF”, il para-
brezza ritorna automaticamente nella posi-zione più bassa.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su“” prima di
accendere il motore. Porre questo interrut-
tore su“” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12710
Interruttore di avviamento“”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere pa-gina 5-1 per le istruzioni di avviamento.
1. Interruttore di arresto motore“/”
2. Interruttore luci d’emergenza“”
3. Interruttore avviamento“”
1. Interruttore di regolazione del
parabrezza“”
U3P6H2H0.book Page 13 Thursday, September 13, 2007 9:53 AM

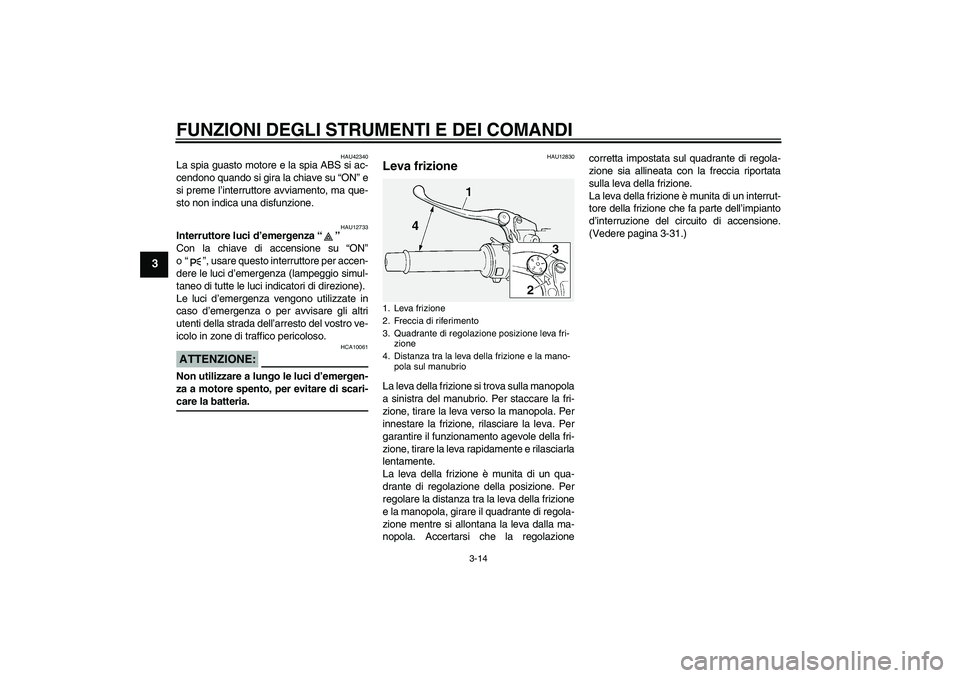

Page 28 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU42340
La spia guasto motore e la spia ABS si ac-
cendono quando si gira la chiave su “ON” e
si preme l’interruttore avviamento, ma que-
sto non indica una disfunzione.
HAU12733
Interruttore luci d’emergenza“”
Con la chiave di accensione su “ON”
o“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE:
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU12830
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un qua-
drante di regolazione della posizione. Per
regolare la distanza tra la leva della frizione
e la manopola, girare il quadrante di regola-
zione mentre si allontana la leva dalla ma-
nopola. Accertarsi che la regolazionecorretta impostata sul quadrante di regola-
zione sia allineata con la freccia riportata
sulla leva della frizione.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-31.)1. Leva frizione
2. Freccia di riferimento
3. Quadrante di regolazione posizione leva fri-
zione
4. Distanza tra la leva della frizione e la mano-
pola sul manubrio
U3P6H2H0.book Page 14 Thursday, September 13, 2007 9:53 AM

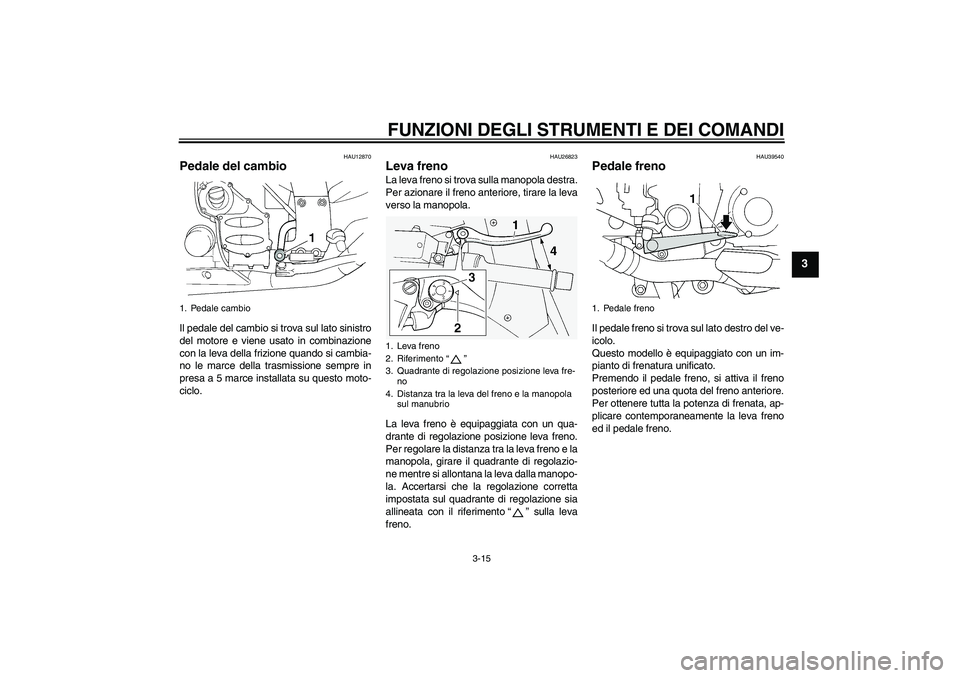

Page 29 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 5 marce installata su questo moto-
ciclo.
HAU26823
Leva freno La leva freno si trova sulla manopola destra.
Per azionare il freno anteriore, tirare la leva
verso la manopola.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola, girare il quadrante di regolazio-
ne mentre si allontana la leva dalla manopo-
la. Accertarsi che la regolazione corretta
impostata sul quadrante di regolazione sia
allineata con il riferimento“” sulla leva
freno.
HAU39540
Pedale freno Il pedale freno si trova sul lato destro del ve-
icolo.
Questo modello è equipaggiato con un im-
pianto di frenatura unificato.
Premendo il pedale freno, si attiva il freno
posteriore ed una quota del freno anteriore.
Per ottenere tutta la potenza di frenata, ap-
plicare contemporaneamente la leva freno
ed il pedale freno.
1. Pedale cambio
1. Leva freno
2. Riferimento“”
3. Quadrante di regolazione posizione leva fre-
no
4. Distanza tra la leva del freno e la manopola
sul manubrio
1. Pedale freno
U3P6H2H0.book Page 15 Thursday, September 13, 2007 9:53 AM

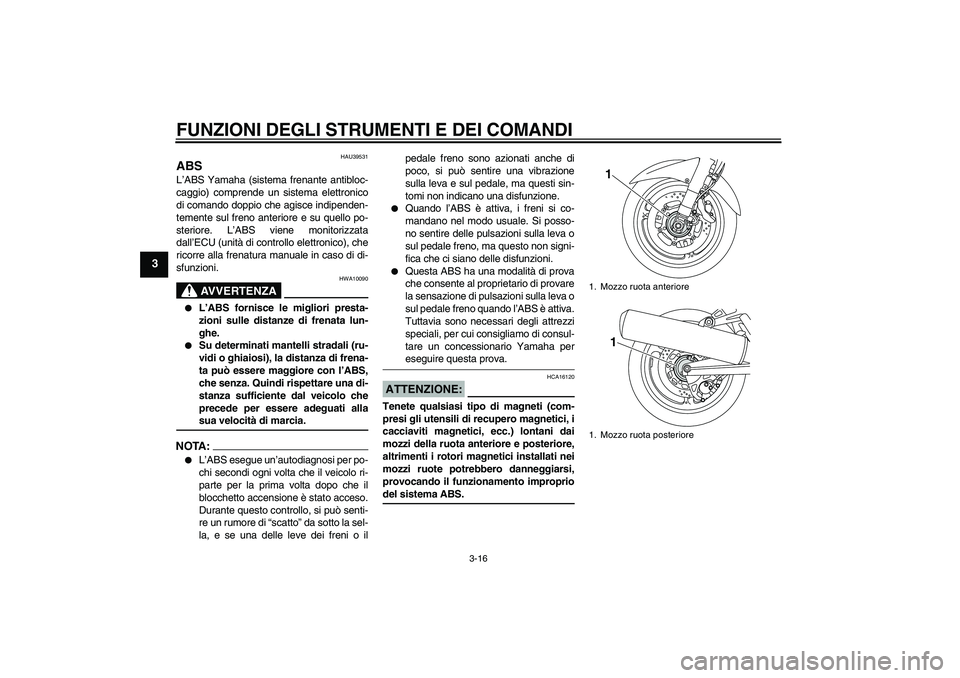

Page 30 of 100
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU39531
ABS L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore. L’ABS viene monitorizzata
dall’ECU (unità di controllo elettronico), che
ricorre alla frenatura manuale in caso di di-
sfunzioni.
AVVERTENZA
HWA10090
L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.
Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati allasua velocità di marcia.
NOTA:
L’ABS esegue un’autodiagnosi per po-
chi secondi ogni volta che il veicolo ri-
parte per la prima volta dopo che il
blocchetto accensione è stato acceso.
Durante questo controllo, si può senti-
re un rumore di “scatto” da sotto la sel-
la, e se una delle leve dei freni o ilpedale freno sono azionati anche di
poco, si può sentire una vibrazione
sulla leva e sul pedale, ma questi sin-
tomi non indicano una disfunzione.
Quando l’ABS è attiva, i freni si co-
mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulla leva o
sul pedale freno, ma questo non signi-
fica che ci siano delle disfunzioni.
Questa ABS ha una modalità di prova
che consente al proprietario di provare
la sensazione di pulsazioni sulla leva o
sul pedale freno quando l’ABS è attiva.
Tuttavia sono necessari degli attrezzi
speciali, per cui consigliamo di consul-
tare un concessionario Yamaha pereseguire questa prova.
ATTENZIONE:
HCA16120
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici, i
cacciaviti magnetici, ecc.) lontani dai
mozzi della ruota anteriore e posteriore,
altrimenti i rotori magnetici installati nei
mozzi ruote potrebbero danneggiarsi,
provocando il funzionamento impropriodel sistema ABS.
1. Mozzo ruota anteriore
1. Mozzo ruota posteriore
11
U3P6H2H0.book Page 16 Thursday, September 13, 2007 9:53 AM
