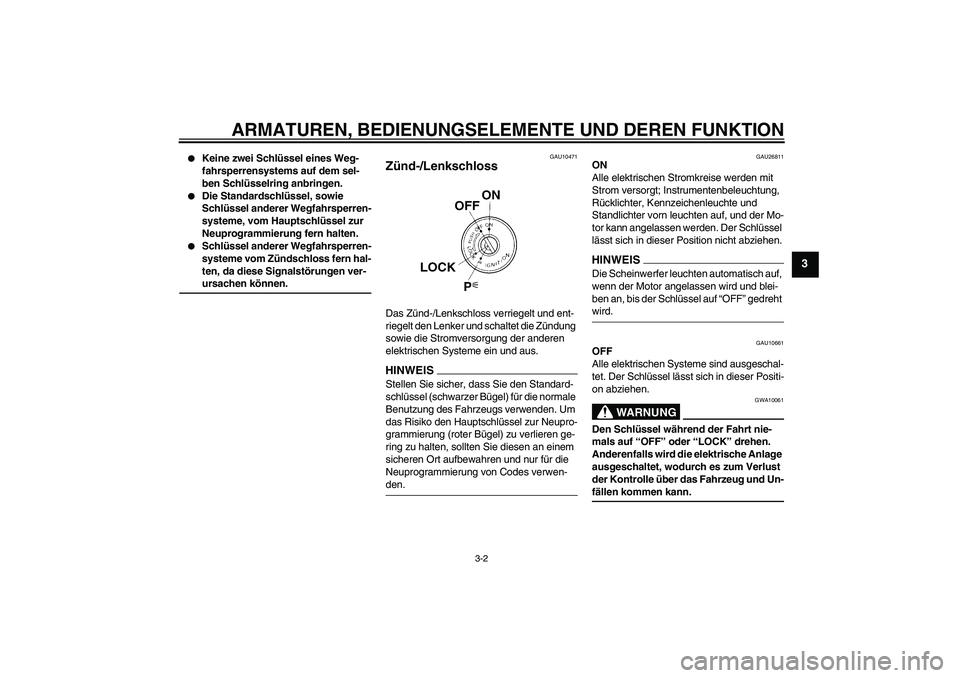

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3


Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.


Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.


Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-ursachen können.
GAU10471
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU26811
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklichter, Kennzeichenleuchte und
Standlichter vorn leuchten auf, und der Mo-
tor kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEISDie Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht wird.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
U3P6G3G0.book Page 2 Friday, August 22, 2008 9:45 AM

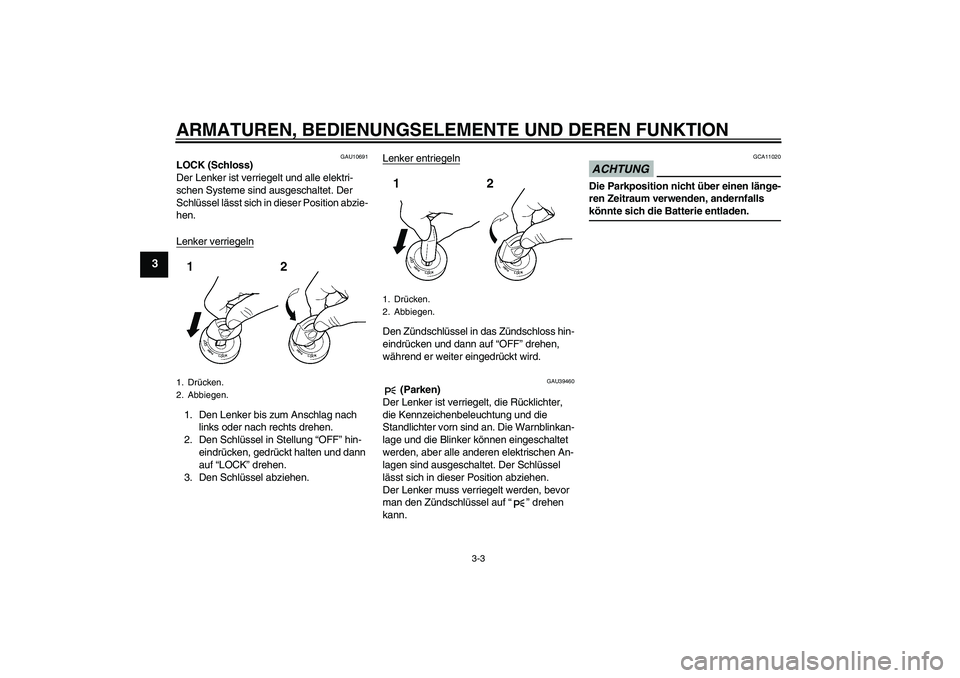

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU10691
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel in das Zündschloss hin-
eindrücken und dann auf “OFF” drehen,
während er weiter eingedrückt wird.
GAU39460
(Parken)
Der Lenker ist verriegelt, die Rücklichter,
die Kennzeichenbeleuchtung und die
Standlichter vorn sind an. Die Warnblinkan-
lage und die Blinker können eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf“” drehen
kann.
ACHTUNG
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
U3P6G3G0.book Page 3 Friday, August 22, 2008 9:45 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU11003
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten“” und“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11121
Ölstand-Warnleuchte“”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEISTrotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert, was unter diesen Umständen normal ist.
GAU11532
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn im elektrischen Stromkreis der den
Motor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-Fachwerkstatt überprüfen. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-12.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Falls die Warn-
leuchte nicht einige Sekunden lang auf-
leuchtet und danach erlischt, den
elektrischen Stromkreis von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU39501
ABS-Warnleuchte“”
Wenn diese Warnleuchte während des
Fahrens aufleuchtet oder zu blinken be-
ginnt, arbeitet das ABS möglicherweise
nicht korrekt. Tritt dies auf, lassen Sie das
System sobald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-17.)
WARNUNG
GWA10081
Leuchtet die ABS-Warnleuchte auf oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
Leuchtet die Warnleuchte während der
Fahrt auf oder beginnt sie zu blinken,
1. Linke Blinker-Kontrollleuchte“”
2. Rechte Blinker-Kontrollleuchte“”
3. Motorstörungs-Warnleuchte“”
4. Antiblockiersystem (ABS)-Warnleuchte“”
5. Leerlauf-Kontrollleuchte“”
6. Fernlicht-Kontrollleuchte“”
7.Ölstand-Warnleuchte“”
8. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
ABS
ABS
U3P6G3G0.book Page 4 Friday, August 22, 2008 9:45 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU39531
ABS Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das elektronische ABS-
Steuergerät ist mit einer ECU (Elektroni-
sche Steuereinheit) bestückt. Sollte die Au-
tomatik aussetzen, reagieren die Bremsen
völlig normal auf eine Betätigung der
Bremshebel.
WARNUNG
GWA10090


Das ABS vermag nur lange Brems-
wege zu verkürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden Sicherheitsabstand wahren.
HINWEIS

Das ABS führt jedes Mal nach Ein-
schalten der Zündung einen Selbsttest
durch, der einige Sekunden dauert.
Während dieses Tests ist unter dem
Sitz ein “Klicken” zu hören und selbst
bei leichter Betätigung des Bremshe-
bels oder Bremspedals ist außerdem eine leichte Vibration am Hebel oder
Pedal zu spüren, was jedoch kein An-
zeichen für eine Störung ist.


Die Bremsen werden mit dem aktivier-
ten ABS in der üblichen Weise betä-
tigt. An den Bremshebeln könnte ein
Pulsieren wahrgenommen werden,
was unter diesen Umständen normal
ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt, wenn Sie diesen Test durchführen.
ACHTUNG
GCA16120
Magnete jeder Art (einschließlich mag-
netischer Werkzeuge, magnetischer
Schraubendreher, etc.) von der Vorder-
und Hinterradnabe fern halten. Sonst
können die in den Radnaben befindli-
chen magnetischen Rotoren beschädigt
werden, was zu einer Fehlfunktion des ABS-Systems führen kann.
1. Vorderradnabe
1. Hinterradnabe
11
U3P6G3G0.book Page 17 Friday, August 22, 2008 9:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
7*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
8*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
11*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
12*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
13*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
14*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U3P6G3G0.book Page 3 Friday, August 22, 2008 9:45 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U3P6G3G0.book Page 26 Friday, August 22, 2008 9:45 AM
