YAMAHA FJR1300A 2009 Instructieboekje (in Dutch)

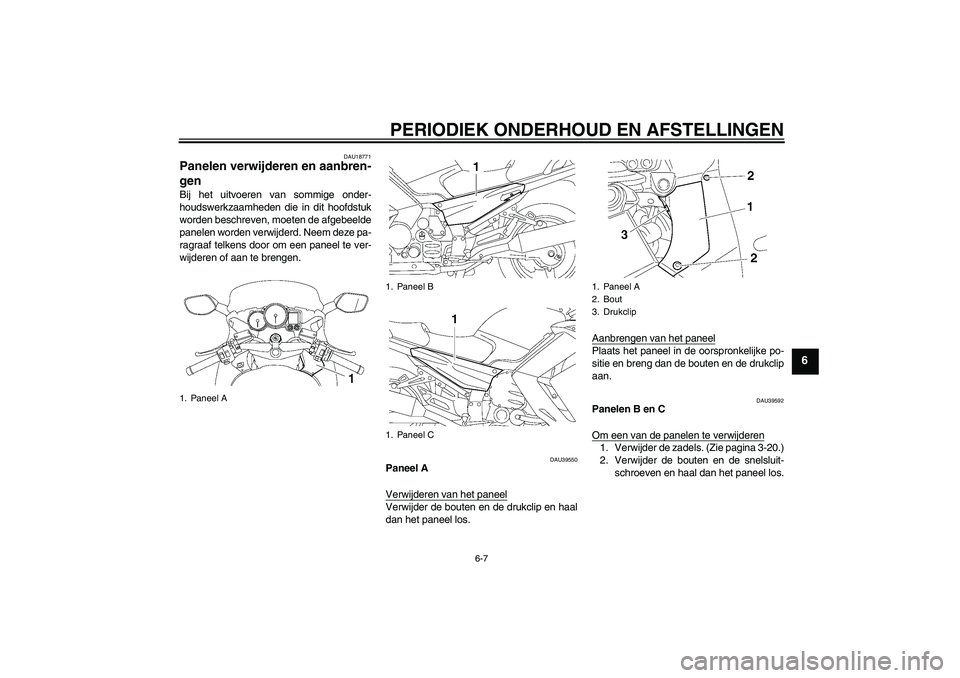

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU18771
Panelen verwijderen en aanbren-
gen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU39550
Paneel A
Verwijderen van het paneelVerwijder de bouten en de drukclip en haal
dan het paneel los.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bouten en de drukclip
aan.
DAU39592
Panelen B en C
Om een van de panelen te verwijderen1. Verwijder de zadels. (Zie pagina 3-20.)
2. Verwijder de bouten en de snelsluit-
schroeven en haal dan het paneel los.
1. Paneel A
1. Paneel B
1. Paneel C
1. Paneel A
2. Bout
3. Drukclip
U3P6D3D0.book Page 7 Monday, August 25, 2008 9:24 AM

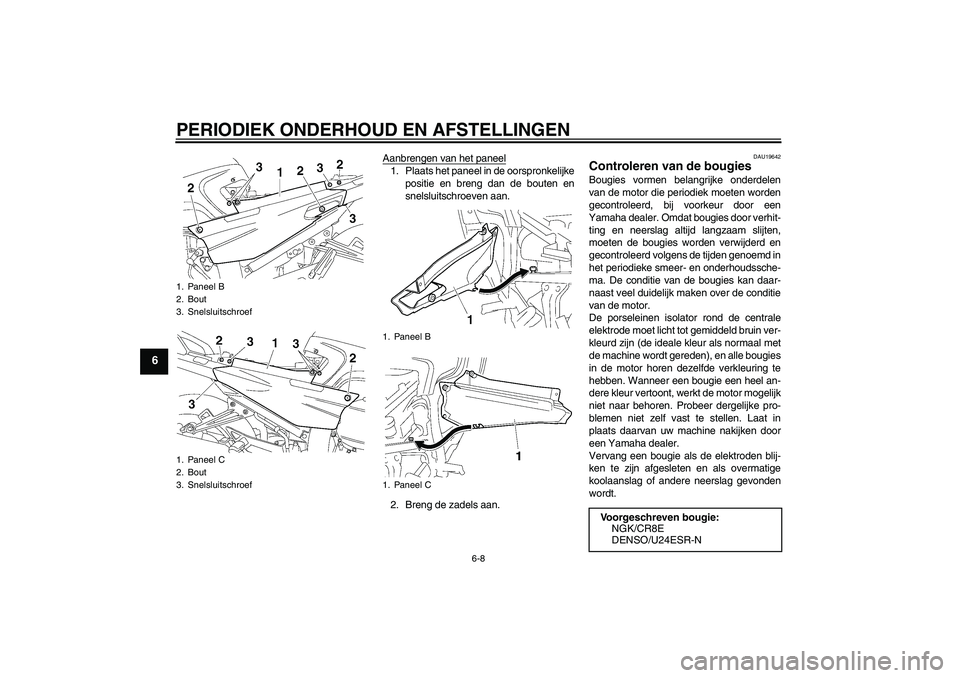

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
Aanbrengen van het paneel1. Plaats het paneel in de oorspronkelijke
positie en breng dan de bouten en
snelsluitschroeven aan.
2. Breng de zadels aan.
DAU19642
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.
1. Paneel B
2. Bout
3. Snelsluitschroef
1. Paneel C
2. Bout
3. Snelsluitschroef
1. Paneel B
1. Paneel C
Voorgeschreven bougie:
NGK/CR8E
DENSO/U24ESR-N
U3P6D3D0.book Page 8 Monday, August 25, 2008 9:24 AM

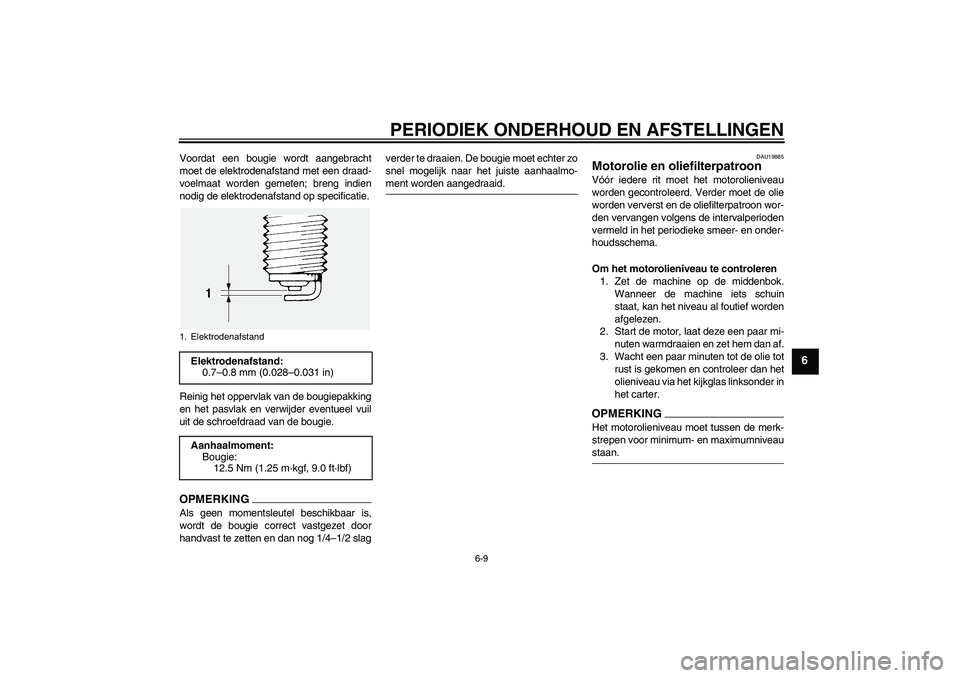

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU19885
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok.
Wanneer de machine iets schuin
staat, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
1. ElektrodenafstandElektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3P6D3D0.book Page 9 Monday, August 25, 2008 9:24 AM

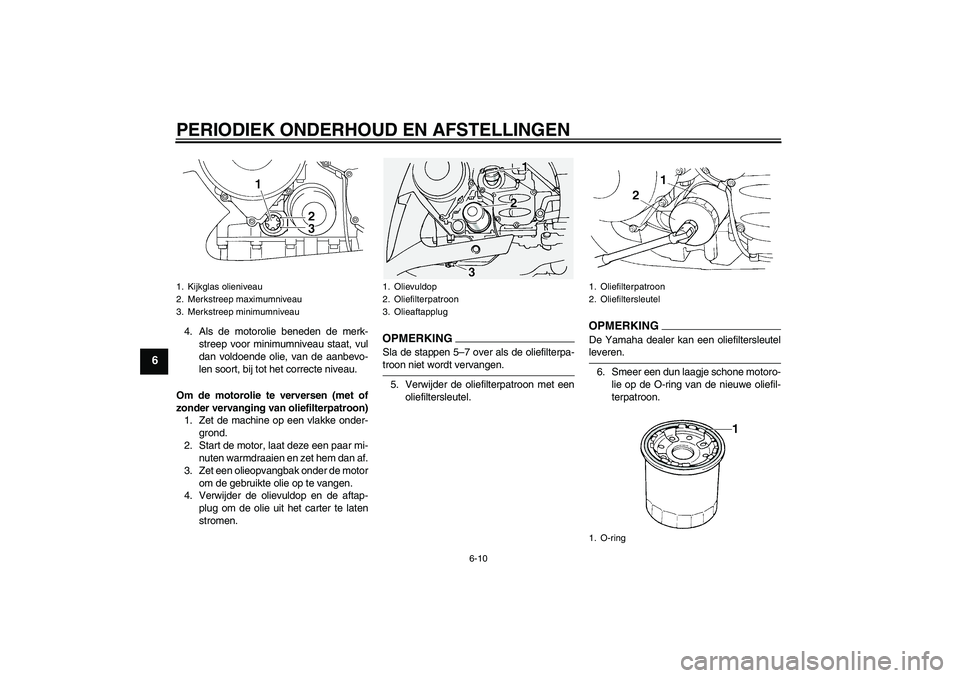

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.
OPMERKINGSla de stappen 5–7 over als de oliefilterpa-troon niet wordt vervangen.
5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutelleveren.
6. Smeer een dun laagje schone motoro-
lie op de O-ring van de nieuwe oliefil-
terpatroon.
1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Olievuldop
2. Oliefilterpatroon
3. Olieaftapplug
1. Oliefilterpatroon
2. Oliefiltersleutel
1. O-ring
U3P6D3D0.book Page 10 Monday, August 25, 2008 9:24 AM

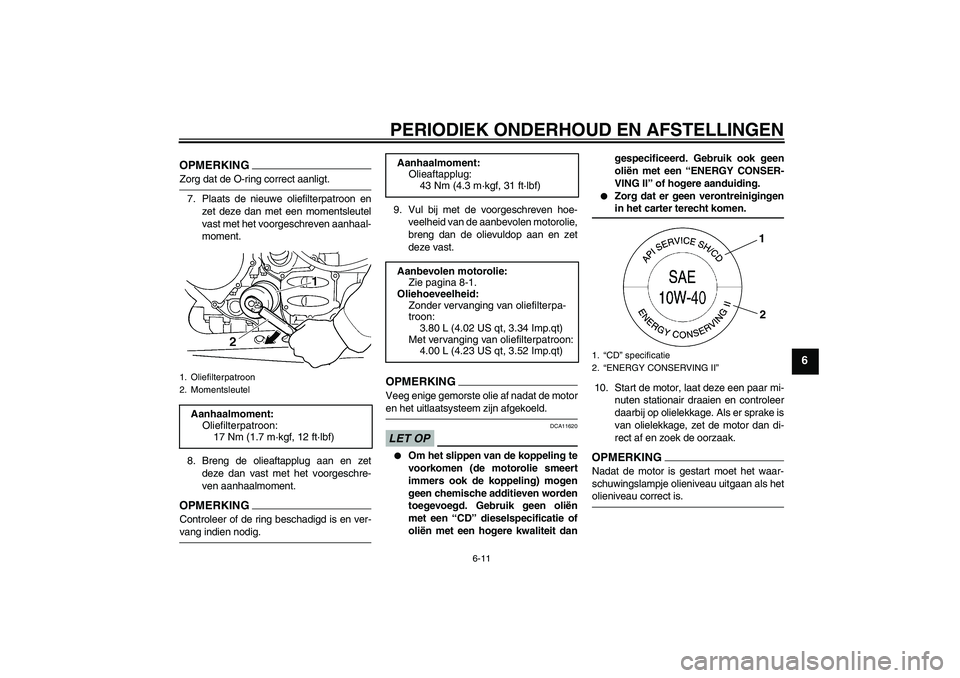

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6
OPMERKINGZorg dat de O-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon en
zet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.
8. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.OPMERKINGControleer of de ring beschadigd is en ver-vang indien nodig.9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKIN
G
Veeg enige gemorste olie af nadat de motoren het uitlaatsysteem zijn afgekoeld.LET OP
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dangespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingenin het carter terecht komen.
10. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als hetolieniveau correct is.
1. Oliefilterpatroon
2. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt, 3.52 Imp.qt)
1.“CD” specificatie
2.“ENERGY CONSERVING II”
1
2
U3P6D3D0.book Page 11 Monday, August 25, 2008 9:24 AM

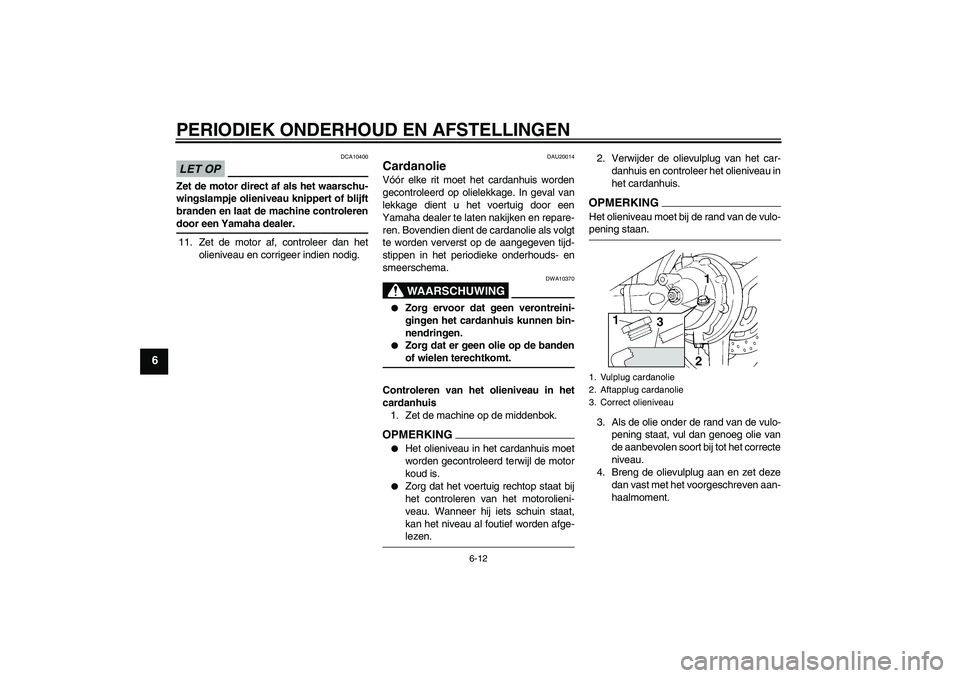

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
LET OP
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
DAU20014
Cardanolie Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u het voertuig door een
Yamaha dealer te laten nakijken en repare-
ren. Bovendien dient de cardanolie als volgt
te worden ververst op de aangegeven tijd-
stippen in het periodieke onderhouds- en
smeerschema.
WAARSCHUWING
DWA10370


Zorg ervoor dat geen verontreini-
gingen het cardanhuis kunnen bin-
nendringen.


Zorg dat er geen olie op de bandenof wielen terechtkomt.
Controleren van het olieniveau in het
cardanhuis
1. Zet de machine op de middenbok.
OPMERKING

Het olieniveau in het cardanhuis moet
worden gecontroleerd terwijl de motor
koud is.


Zorg dat het voertuig rechtop staat bij
het controleren van het motorolieni-
veau. Wanneer hij iets schuin staat,
kan het niveau al foutief worden afge-lezen.2. Verwijder de olievulplug van het car-
danhuis en controleer het olieniveau in
het cardanhuis.
OPMERKINGHet olieniveau moet bij de rand van de vulo-pening staan.
3. Als de olie onder de rand van de vulo-
pening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correcte
niveau.
4. Breng de olievulplug aan en zet deze
dan vast met het voorgeschreven aan-
haalmoment.1. Vulplug cardanolie
2. Aftapplug cardanolie
3. Correct olieniveau
U3P6D3D0.book Page 12 Monday, August 25, 2008 9:24 AM

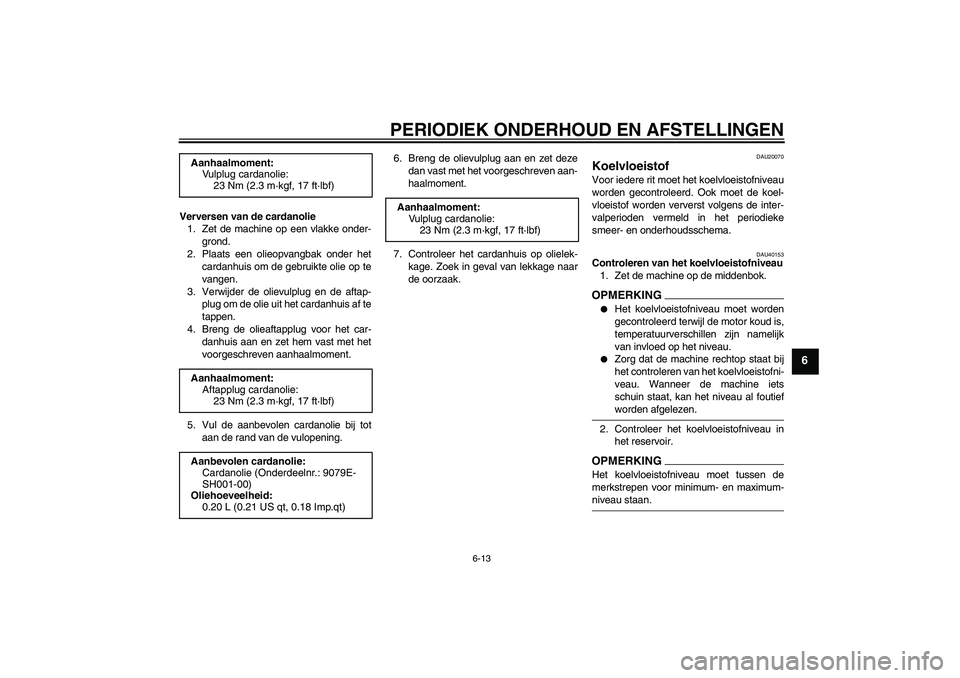

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
Verversen van de cardanolie
1. Zet de machine op een vlakke onder-
grond.
2. Plaats een olieopvangbak onder het
cardanhuis om de gebruikte olie op te
vangen.
3. Verwijder de olievulplug en de aftap-
plug om de olie uit het cardanhuis af te
tappen.
4. Breng de olieaftapplug voor het car-
danhuis aan en zet hem vast met het
voorgeschreven aanhaalmoment.
5. Vul de aanbevolen cardanolie bij tot
aan de rand van de vulopening.6. Breng de olievulplug aan en zet deze
dan vast met het voorgeschreven aan-
haalmoment.
7. Controleer het cardanhuis op olielek-
kage. Zoek in geval van lekkage naar
de oorzaak.
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU40153
Controleren van het koelvloeistofniveau
1. Zet de machine op de middenbok.OPMERKING

Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.


Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan. Aanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanhaalmoment:
Aftapplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanbevolen cardanolie:
Cardanolie (Onderdeelnr.: 9079E-
SH001-00)
Oliehoeveelheid:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3P6D3D0.book Page 13 Monday, August 25, 2008 9:24 AM

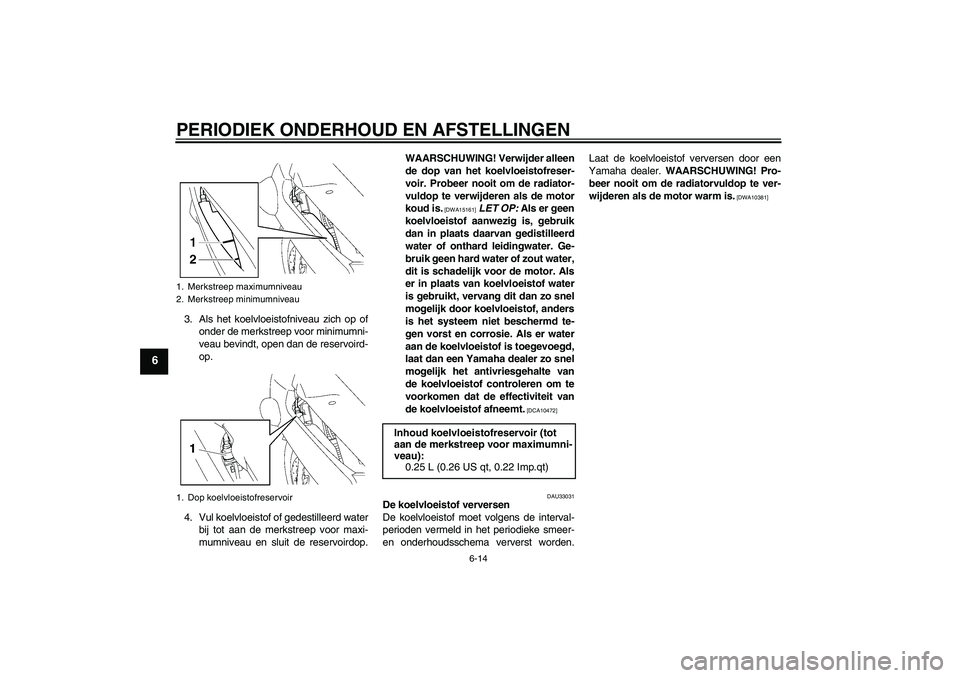

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, open dan de reservoird-
op.
4. Vul koelvloeistof of gedestilleerd water
bij tot aan de merkstreep voor maxi-
mumniveau en sluit de reservoirdop.WAARSCHUWING! Verwijder alleen
de dop van het koelvloeistofreser-
voir. Probeer nooit om de radiator-
vuldop te verwijderen als de motor
koud is.
[DWA15161]
LET OP: Als er geen
koelvloeistof aanwezig is, gebruik
dan in plaats daarvan gedistilleerd
water of onthard leidingwater. Ge-
bruik geen hard water of zout water,
dit is schadelijk voor de motor. Als
er in plaats van koelvloeistof water
is gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof, anders
is het systeem niet beschermd te-
gen vorst en corrosie. Als er water
aan de koelvloeistof is toegevoegd,
laat dan een Yamaha dealer zo snel
mogelijk het antivriesgehalte van
de koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10472]
DAU33031
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381]
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
1. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U3P6D3D0.book Page 14 Monday, August 25, 2008 9:24 AM

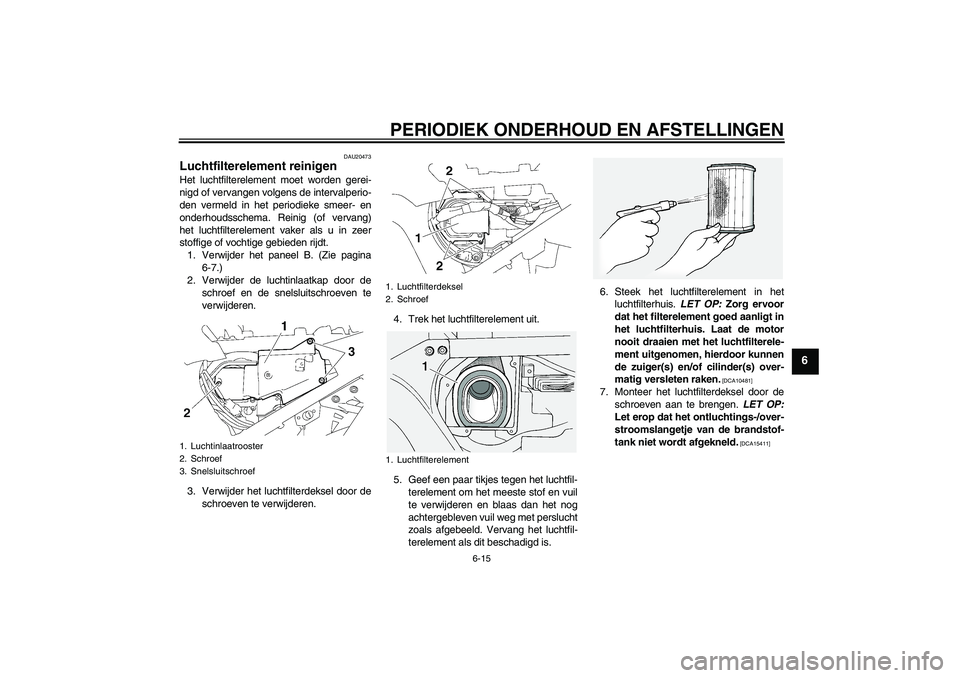

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
DAU20473
Luchtfilterelement reinigen Het luchtfilterelement moet worden gerei-
nigd of vervangen volgens de intervalperio-
den vermeld in het periodieke smeer- en
onderhoudsschema. Reinig (of vervang)
het luchtfilterelement vaker als u in zeer
stoffige of vochtige gebieden rijdt.
1. Verwijder het paneel B. (Zie pagina
6-7.)
2. Verwijder de luchtinlaatkap door de
schroef en de snelsluitschroeven te
verwijderen.
3. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.4. Trek het luchtfilterelement uit.
5. Geef een paar tikjes tegen het luchtfil-
terelement om het meeste stof en vuil
te verwijderen en blaas dan het nog
achtergebleven vuil weg met perslucht
zoals afgebeeld. Vervang het luchtfil-
terelement als dit beschadigd is.6. Steek het luchtfilterelement in het
luchtfilterhuis. LET OP: Zorg ervoor
dat het filterelement goed aanligt in
het luchtfilterhuis. Laat de motor
nooit draaien met het luchtfilterele-
ment uitgenomen, hierdoor kunnen
de zuiger(s) en/of cilinder(s) over-
matig versleten raken.
[DCA10481]
7. Monteer het luchtfilterdeksel door de
schroeven aan te brengen. LET OP:
Let erop dat het ontluchtings-/over-
stroomslangetje van de brandstof-
tank niet wordt afgekneld.
[DCA15411]
1. Luchtinlaatrooster
2. Schroef
3. Snelsluitschroef
1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
U3P6D3D0.book Page 15 Monday, August 25, 2008 9:24 AM

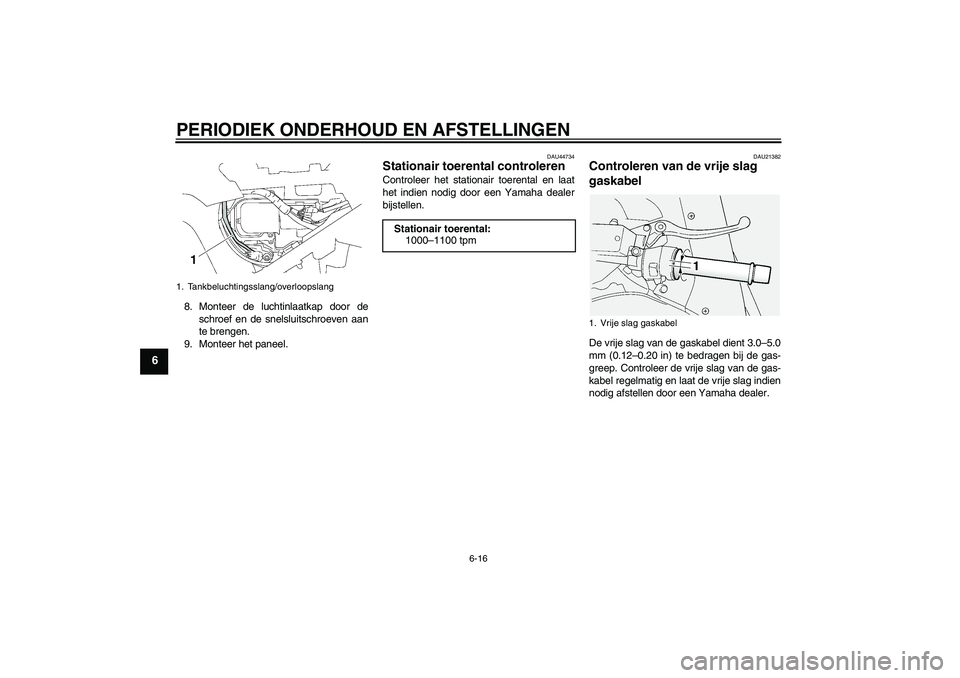

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
8. Monteer de luchtinlaatkap door de
schroef en de snelsluitschroeven aan
te brengen.
9. Monteer het paneel.
DAU44734
Stationair toerental controleren Controleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
1. Tankbeluchtingsslang/overloopslang
Stationair toerental:
1000–1100 tpm
1. Vrije slag gaskabel
U3P6D3D0.book Page 16 Monday, August 25, 2008 9:24 AM
