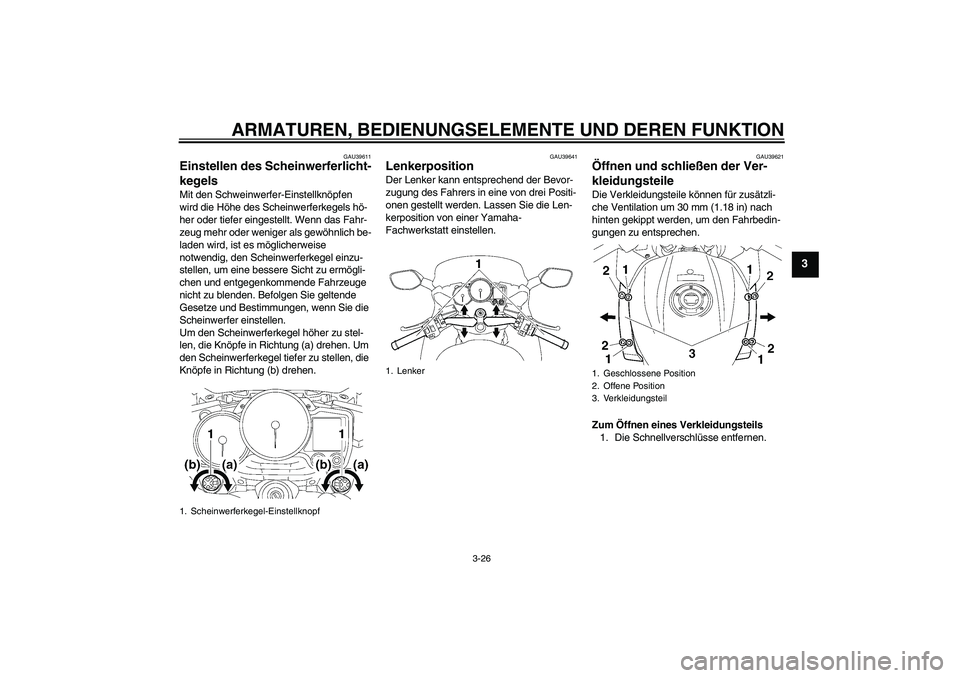

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-26
3
GAU39611
Einstellen des Scheinwerferlicht-
kegels Mit den Schweinwerfer-Einstellknöpfen
wird die Höhe des Scheinwerferkegels hö-
her oder tiefer eingestellt. Wenn das Fahr-
zeug mehr oder weniger als gewöhnlich be-
laden wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie geltende
Gesetze und Bestimmungen, wenn Sie die
Scheinwerfer einstellen.
Um den Scheinwerferkegel höher zu stel-
len, die Knöpfe in Richtung (a) drehen. Um
den Scheinwerferkegel tiefer zu stellen, die
Knöpfe in Richtung (b) drehen.
GAU39641
Lenkerposition Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von drei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
GAU39621
Öffnen und schließen der Ver-
kleidungsteile Die Verkleidungsteile können für zusätzli-
che Ventilation um 30 mm (1.18 in) nach
hinten gekippt werden, um den Fahrbedin-
gungen zu entsprechen.
Zum Öffnen eines Verkleidungsteils
1. Die Schnellverschlüsse entfernen.
1. Scheinwerferkegel-Einstellknopf
1. Lenker
1. Geschlossene Position
2. Offene Position
3. Verkleidungsteil
U1CYG0G0.book Page 26 Monday, October 26, 2009 9:27 AM
Page 42 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-27
3

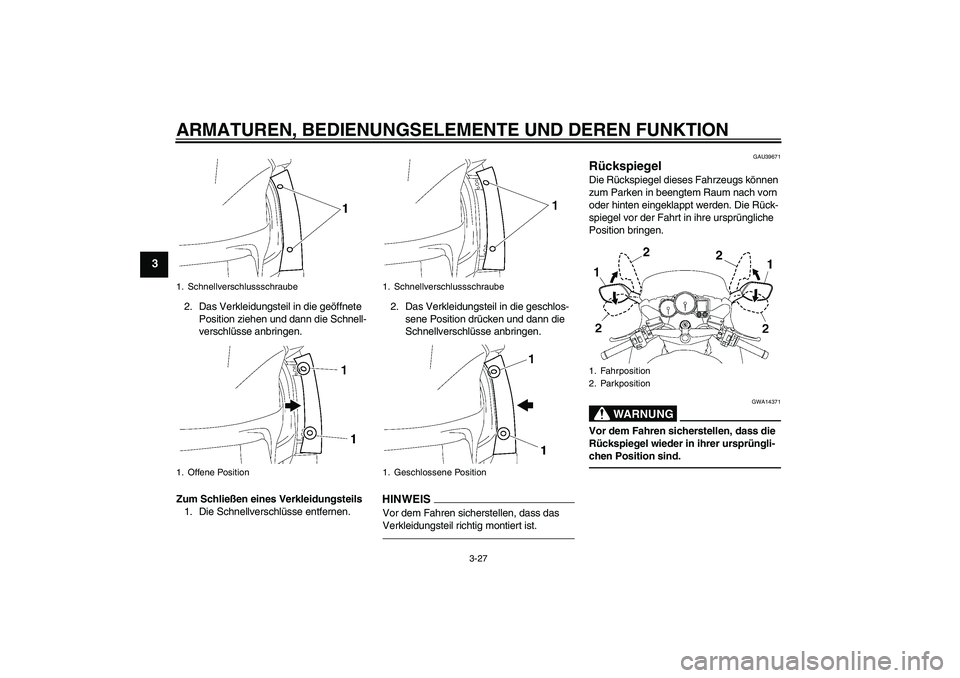

2. Das Verkleidungsteil in die geöffnete
Position ziehen und dann die Schnell-
verschlüsse anbringen.
Zum Schließen eines Verkleidungsteils
1. Die Schnellverschlüsse entfernen.2. Das Verkleidungsteil in die geschlos-
sene Position drücken und dann die
Schnellverschlüsse anbringen.
HINWEISVor dem Fahren sicherstellen, dass das
Verkleidungsteil richtig montiert ist.
GAU39671
Rückspiegel Die Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14371
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-
chen Position sind.
1. Schnellverschlussschraube
1. Offene Position
1. Schnellverschlussschraube
1. Geschlossene Position
1. Fahrposition
2. Parkposition
U1CYG0G0.book Page 27 Monday, October 26, 2009 9:27 AM
Page 43 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-28
3
GAU14732

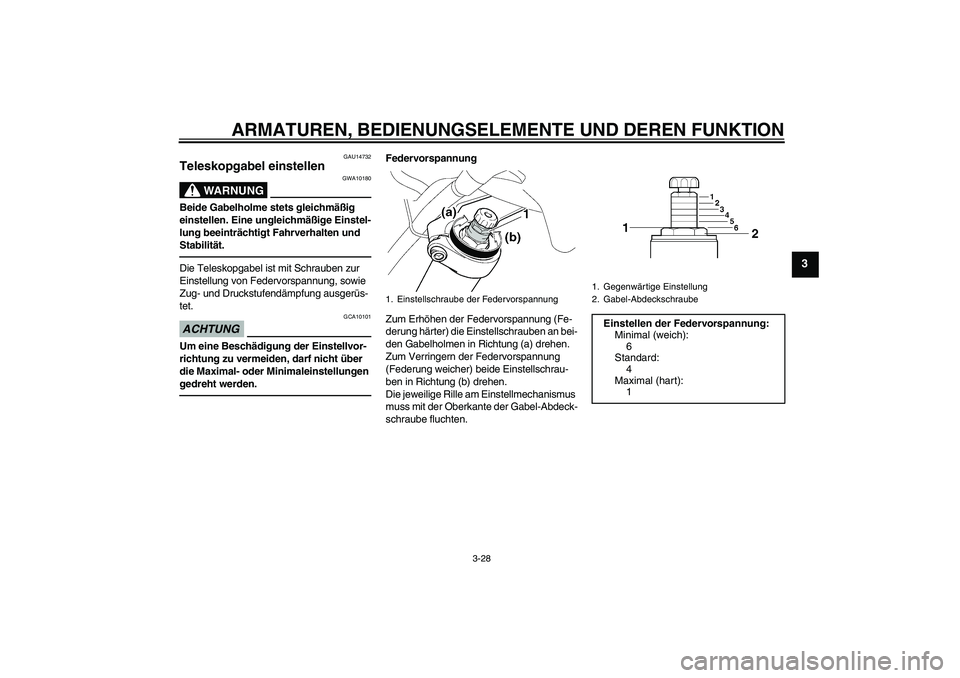

Teleskopgabel einstellen
WARNUNG
GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung, sowie
Zug- und Druckstufendämpfung ausgerüs-
tet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.
Die jeweilige Rille am Einstellmechanismus
muss mit der Oberkante der Gabel-Abdeck-
schraube fluchten.1. Einstellschraube der Federvorspannung
1. Gegenwärtige Einstellung
2. Gabel-Abdeckschraube
Einstellen der Federvorspannung:
Minimal (weich):
6
Standard:
4
Maximal (hart):
1
U1CYG0G0.book Page 28 Monday, October 26, 2009 9:27 AM
Page 44 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-29
3

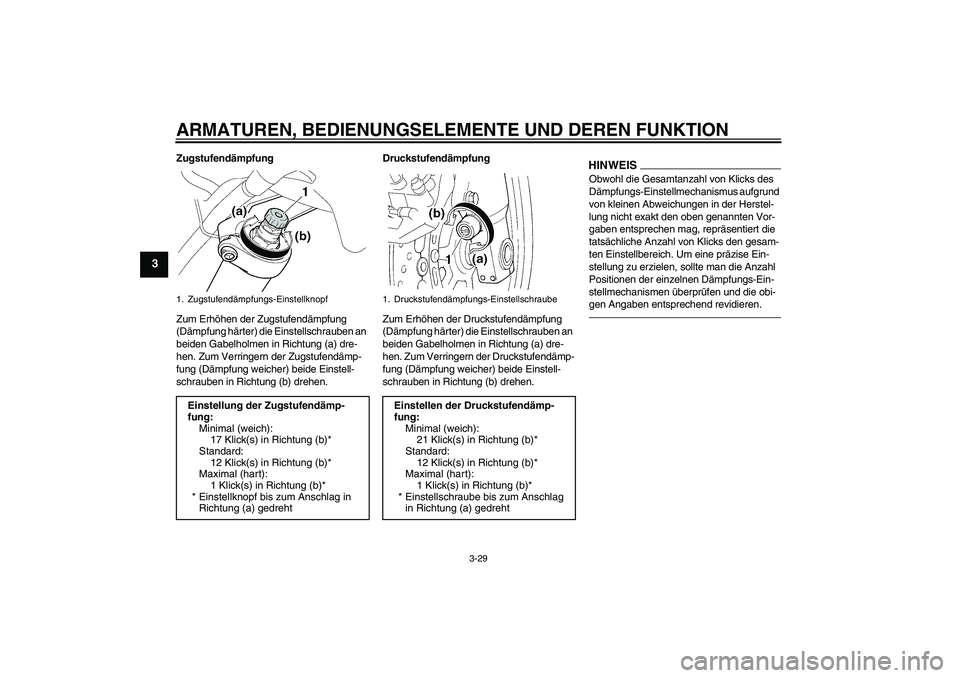

Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
fung (Dämpfung weicher) beide Einstell-
schrauben in Richtung (b) drehen.
HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.
1. Zugstufendämpfungs-EinstellknopfEinstellung der Zugstufendämp-
fung:
Minimal (weich):
17 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufendämp-
fung:
Minimal (weich):
21 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
U1CYG0G0.book Page 29 Monday, October 26, 2009 9:27 AM
Page 45 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-30
3
GAU14915

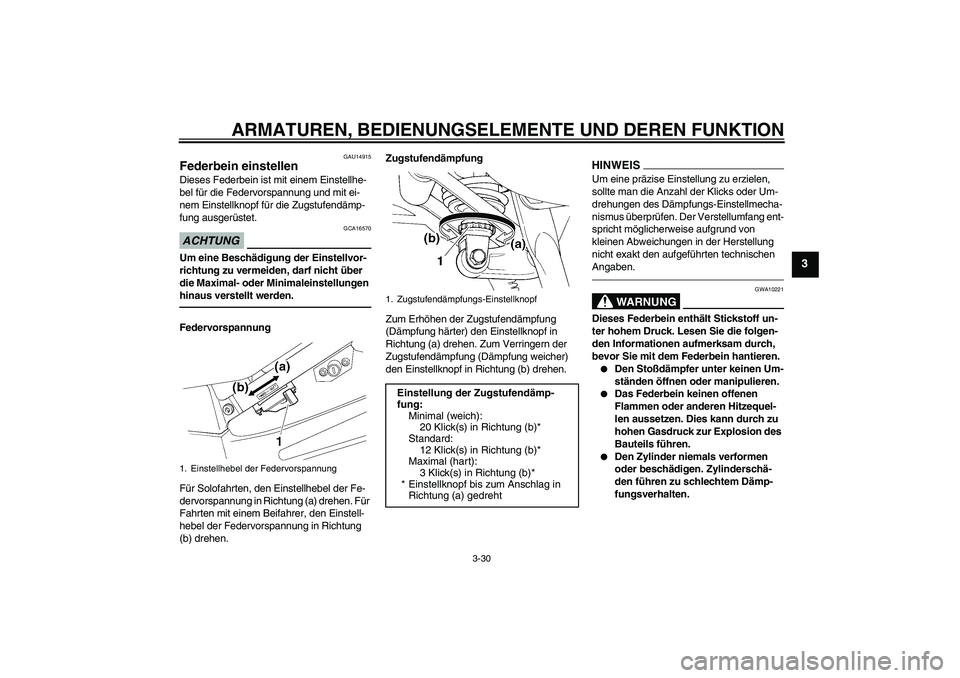

Federbein einstellen Dieses Federbein ist mit einem Einstellhe-
bel für die Federvorspannung und mit ei-
nem Einstellknopf für die Zugstufendämp-
fung ausgerüstet.ACHTUNG
GCA16570
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
hinaus verstellt werden.Federvorspannung
Für Solofahrten, den Einstellhebel der Fe-
dervorspannung in Richtung (a) drehen. Für
Fahrten mit einem Beifahrer, den Einstell-
hebel der Federvorspannung in Richtung
(b) drehen.Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen des Dämpfungs-Einstellmecha-
nismus überprüfen. Der Verstellumfang ent-
spricht möglicherweise aufgrund von
kleinen Abweichungen in der Herstellung
nicht exakt den aufgeführten technischen
Angaben.
WARNUNG
GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
1. Einstellhebel der Federvorspannung
1. Zugstufendämpfungs-Einstellknopf
Einstellung der Zugstufendämp-
fung:
Minimal (weich):
20 Klick(s) in Richtung (b)*
Standard:
12 Klick(s) in Richtung (b)*
Maximal (hart):
3 Klick(s) in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
U1CYG0G0.book Page 30 Monday, October 26, 2009 9:27 AM
Page 46 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-31
3

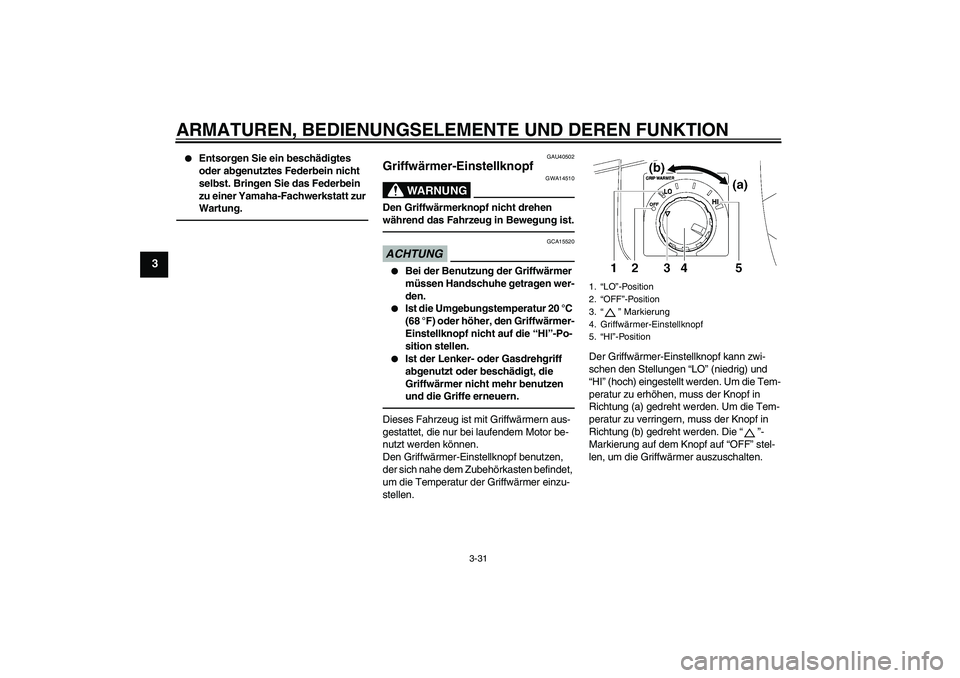

Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU40502
Griffwärmer-Einstellknopf
WARNUNG
GWA14510
Den Griffwärmerknopf nicht drehen
während das Fahrzeug in Bewegung ist.ACHTUNG
GCA15520
Bei der Benutzung der Griffwärmer
müssen Handschuhe getragen wer-
den.
Ist die Umgebungstemperatur 20 °C
(68 °F) oder höher, den Griffwärmer-
Einstellknopf nicht auf die “HI”-Po-
sition stellen.
Ist der Lenker- oder Gasdrehgriff
abgenutzt oder beschädigt, die
Griffwärmer nicht mehr benutzen
und die Griffe erneuern.
Dieses Fahrzeug ist mit Griffwärmern aus-
gestattet, die nur bei laufendem Motor be-
nutzt werden können.
Den Griffwärmer-Einstellknopf benutzen,
der sich nahe dem Zubehörkasten befindet,
um die Temperatur der Griffwärmer einzu-
stellen.Der Griffwärmer-Einstellknopf kann zwi-
schen den Stellungen “LO” (niedrig) und
“HI” (hoch) eingestellt werden. Um die Tem-
peratur zu erhöhen, muss der Knopf in
Richtung (a) gedreht werden. Um die Tem-
peratur zu verringern, muss der Knopf in
Richtung (b) gedreht werden. Die“”-
Markierung auf dem Knopf auf “OFF” stel-
len, um die Griffwärmer auszuschalten.
1.“LO”-Position
2.“OFF”-Position
3.“” Markierung
4. Griffwärmer-Einstellknopf
5.“HI”-Position
U1CYG0G0.book Page 31 Monday, October 26, 2009 9:27 AM
Page 47 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-32
3

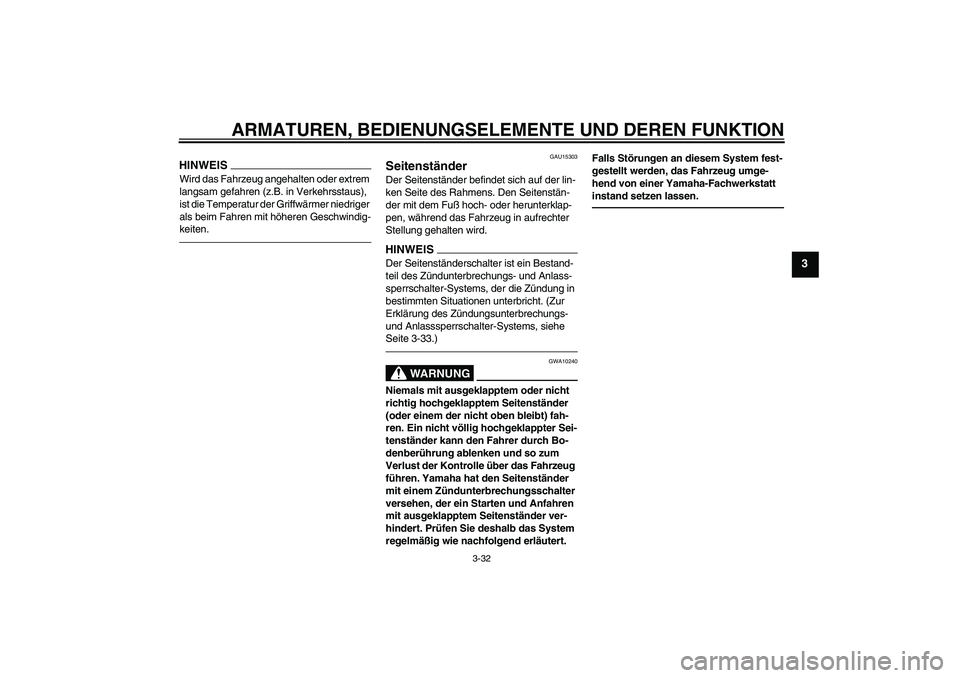

HINWEISWird das Fahrzeug angehalten oder extrem
langsam gefahren (z.B. in Verkehrsstaus),
ist die Temperatur der Griffwärmer niedriger
als beim Fahren mit höheren Geschwindig-
keiten.
GAU15303
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
Seite 3-33.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert. Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
U1CYG0G0.book Page 32 Monday, October 26, 2009 9:27 AM
Page 48 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-33
3
GAU44902

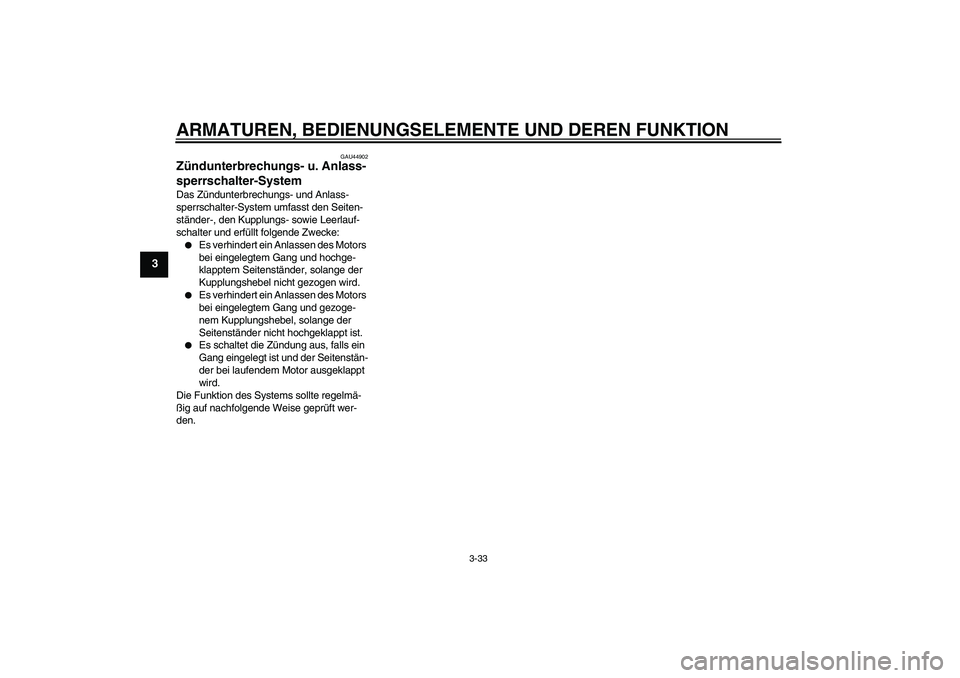

Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.

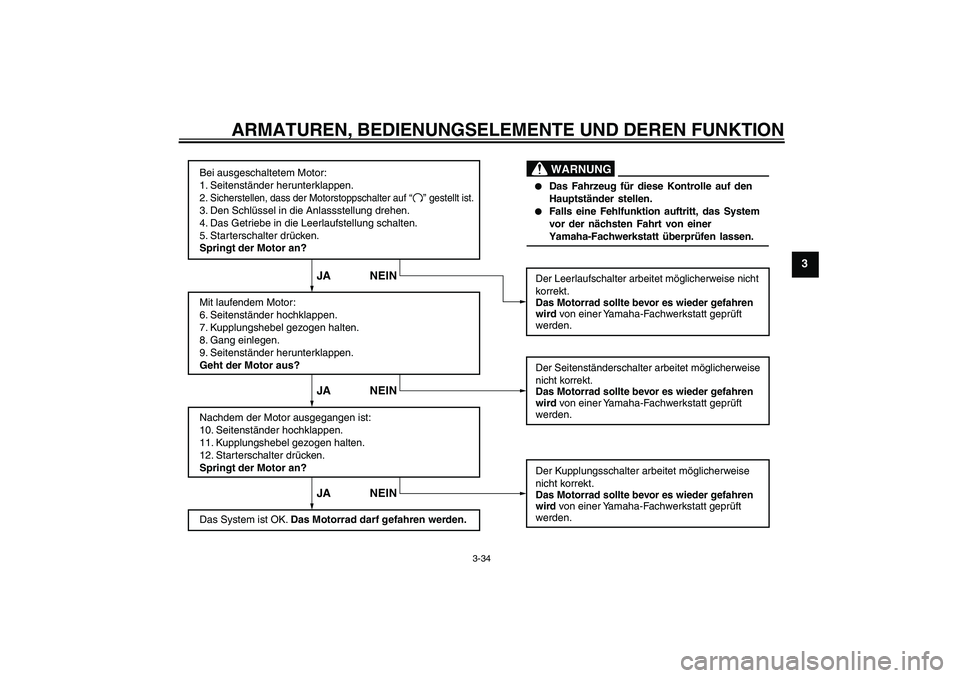

Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U1CYG0G0.book Page 33 Monday, October 26, 2009 9:27 AM
Page 49 of 108
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-34
3
WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter auf3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
“ ” gestellt ist.
U1CYG0G0.book Page 34 Monday, October 26, 2009 9:27 AM
Page 50 of 108

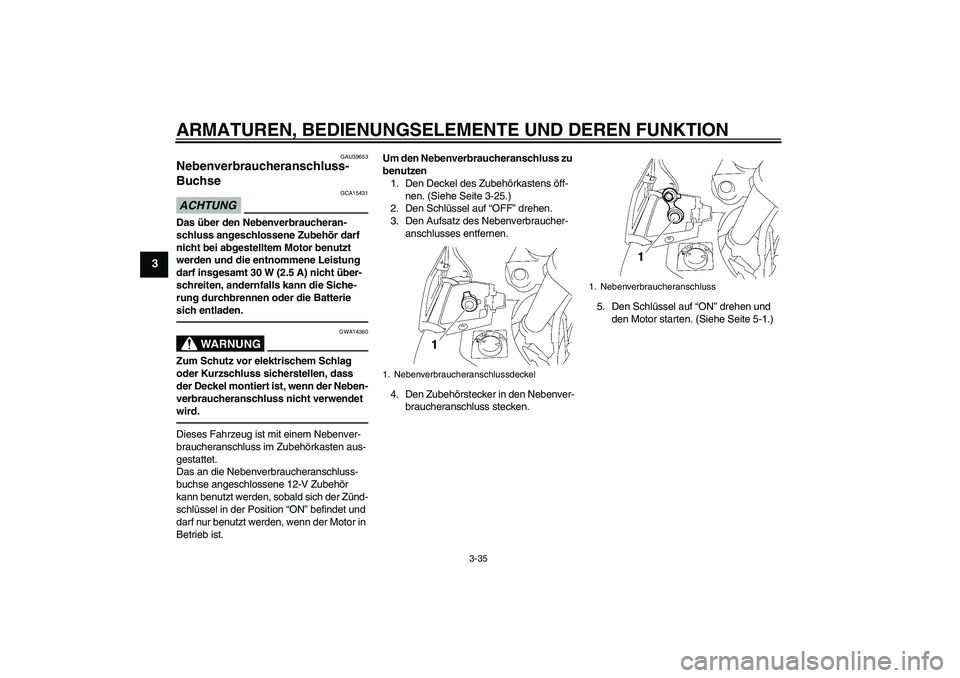

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-35
3
GAU39653
Nebenverbraucheranschluss-
Buchse ACHTUNG
GCA15431
Das über den Nebenverbraucheran-
schluss angeschlossene Zubehör darf
nicht bei abgestelltem Motor benutzt
werden und die entnommene Leistung
darf insgesamt 30 W (2.5 A) nicht über-
schreiten, andernfalls kann die Siche-
rung durchbrennen oder die Batterie
sich entladen.
WARNUNG
GWA14360
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass
der Deckel montiert ist, wenn der Neben-
verbraucheranschluss nicht verwendet
wird.Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss im Zubehörkasten aus-
gestattet.
Das an die Nebenverbraucheranschluss-
buchse angeschlossene 12-V Zubehör
kann benutzt werden, sobald sich der Zünd-
schlüssel in der Position “ON” befindet und
darf nur benutzt werden, wenn der Motor in
Betrieb ist.Um den Nebenverbraucheranschluss zu
benutzen
1. Den Deckel des Zubehörkastens öff-
nen. (Siehe Seite 3-25.)
2. Den Schlüssel auf “OFF” drehen.
3. Den Aufsatz des Nebenverbraucher-
anschlusses entfernen.
4. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.5. Den Schlüssel auf “ON” drehen und
den Motor starten. (Siehe Seite 5-1.)
1. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
U1CYG0G0.book Page 35 Monday, October 26, 2009 9:27 AM
