INFORMAZIONI DI SICUREZZA
1-4
1
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-18 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
U1CYH0H0.book Page 4 Monday, October 26, 2009 9:40 AM

DESCRIZIONE
2-1
2
HAU10410

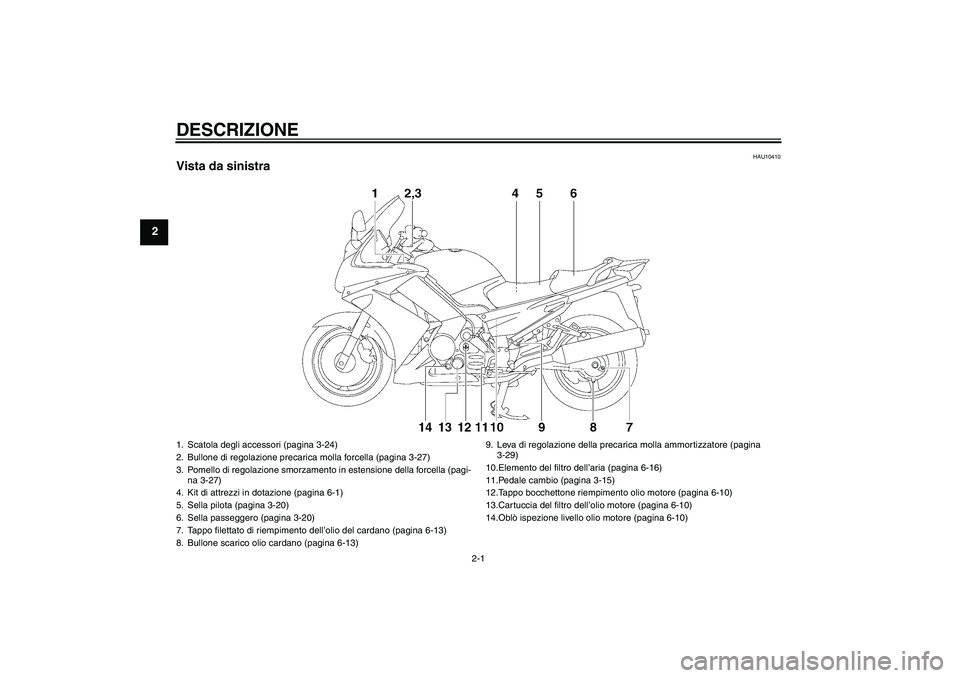

Vista da sinistra1. Scatola degli accessori (pagina 3-24)
2. Bullone di regolazione precarica molla forcella (pagina 3-27)
3. Pomello di regolazione smorzamento in estensione della forcella (pagi-
na 3-27)
4. Kit di attrezzi in dotazione (pagina 6-1)
5. Sella pilota (pagina 3-20)
6. Sella passeggero (pagina 3-20)
7. Tappo filettato di riempimento dell’olio del cardano (pagina 6-13)
8. Bullone scarico olio cardano (pagina 6-13)9. Leva di regolazione della precarica molla ammortizzatore (pagina
3-29)
10.Elemento del filtro dell’aria (pagina 6-16)
11.Pedale cambio (pagina 3-15)
12.Tappo bocchettone riempimento olio motore (pagina 6-10)
13.Cartuccia del filtro dell’olio motore (pagina 6-10)
14.Oblò ispezione livello olio motore (pagina 6-10)U1CYH0H0.book Page 1 Monday, October 26, 2009 9:40 AM

DESCRIZIONE
2-2
2
HAU10420

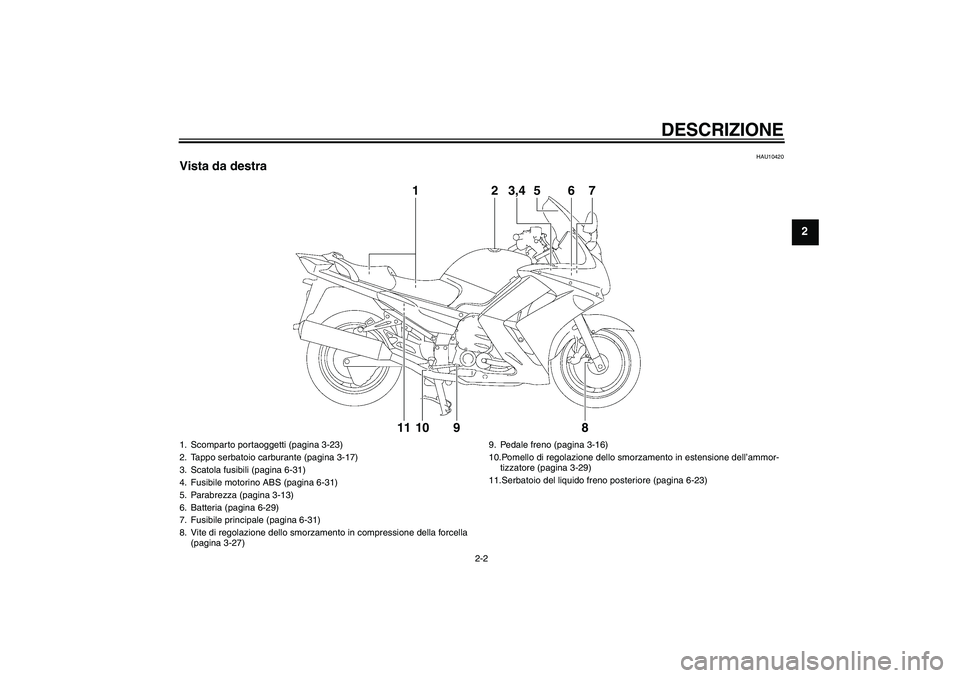

Vista da destra
1
2
11
10
9
8
6
3,4
7
5
1. Scomparto portaoggetti (pagina 3-23)
2. Tappo serbatoio carburante (pagina 3-17)
3. Scatola fusibili (pagina 6-31)
4. Fusibile motorino ABS (pagina 6-31)
5. Parabrezza (pagina 3-13)
6. Batteria (pagina 6-29)
7. Fusibile principale (pagina 6-31)
8. Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-27)9. Pedale freno (pagina 3-16)
10.Pomello di regolazione dello smorzamento in estensione dell’ammor-
tizzatore (pagina 3-29)
11.Serbatoio del liquido freno posteriore (pagina 6-23)
U1CYH0H0.book Page 2 Monday, October 26, 2009 9:40 AM

DESCRIZIONE
2-3
2
HAU10430

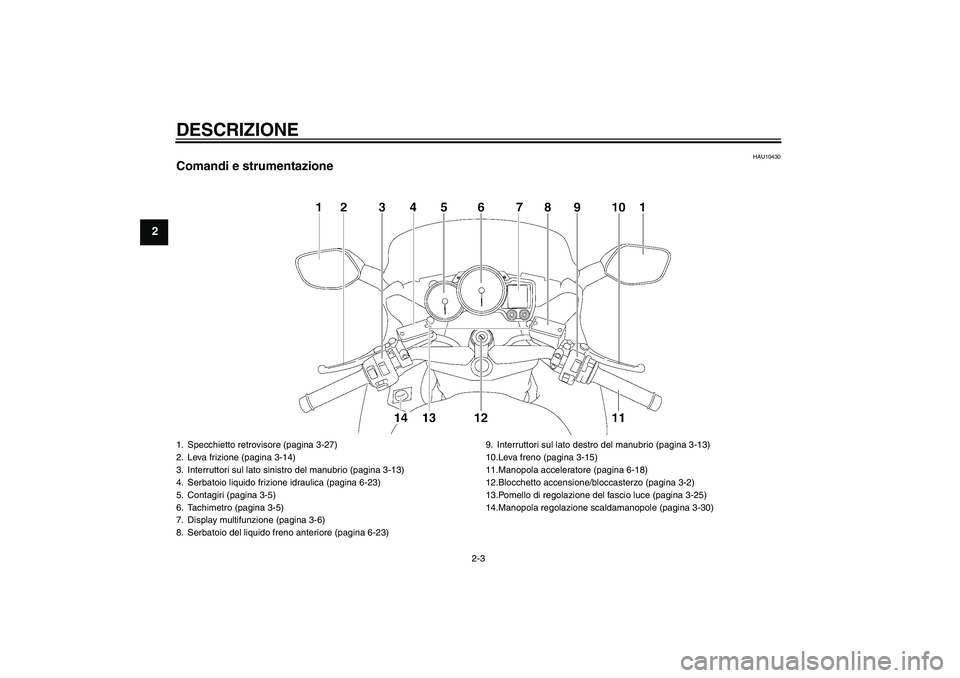

Comandi e strumentazione1. Specchietto retrovisore (pagina 3-27)
2. Leva frizione (pagina 3-14)
3. Interruttori sul lato sinistro del manubrio (pagina 3-13)
4. Serbatoio liquido frizione idraulica (pagina 6-23)
5. Contagiri (pagina 3-5)
6. Tachimetro (pagina 3-5)
7. Display multifunzione (pagina 3-6)
8. Serbatoio del liquido freno anteriore (pagina 6-23)9. Interruttori sul lato destro del manubrio (pagina 3-13)
10.Leva freno (pagina 3-15)
11.Manopola acceleratore (pagina 6-18)
12.Blocchetto accensione/bloccasterzo (pagina 3-2)
13.Pomello di regolazione del fascio luce (pagina 3-25)
14.Manopola regolazione scaldamanopole (pagina 3-30)U1CYH0H0.book Page 3 Monday, October 26, 2009 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10976

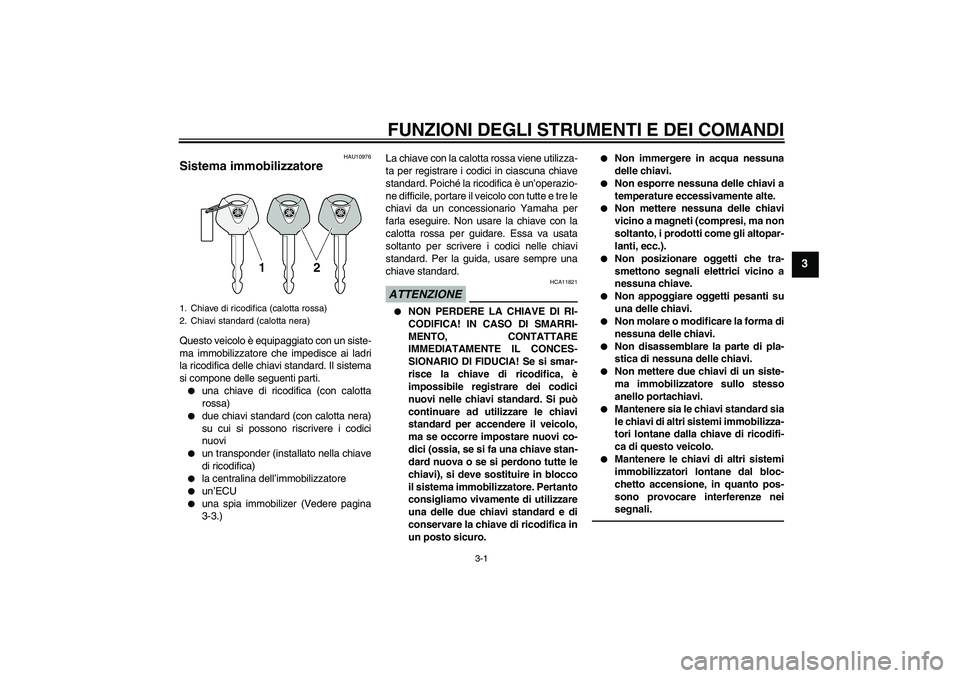

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


un’ECU


una spia immobilizer (Vedere pagina
3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U1CYH0H0.book Page 1 Monday, October 26, 2009 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10472

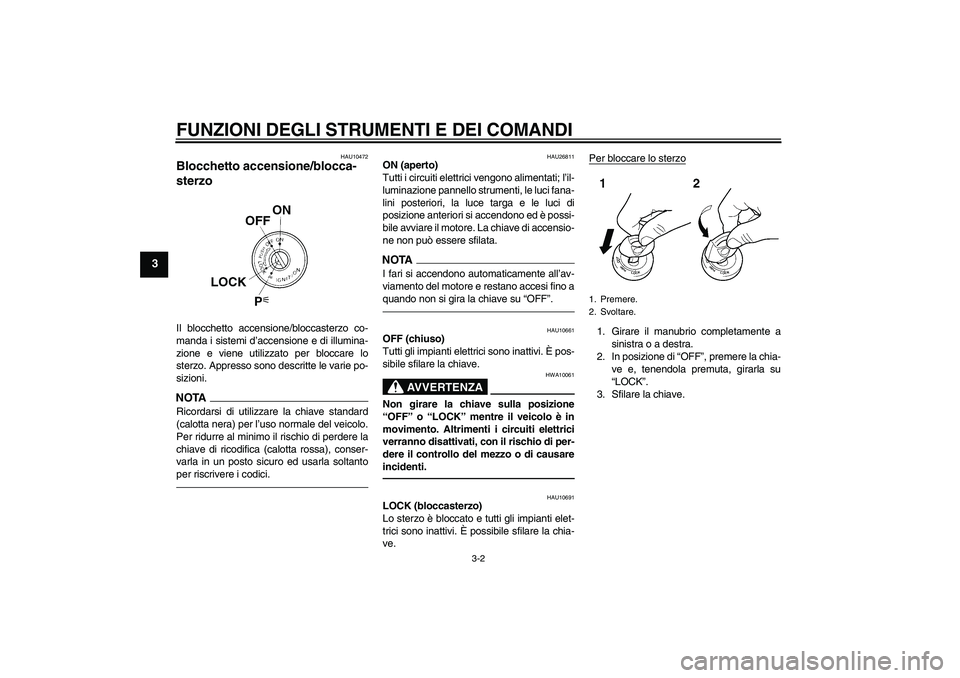

Blocchetto accensione/blocca-
sterzo Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU26811
ON (aperto)
Tutti i circuiti elettrici vengono alimentati; l’il-
luminazione pannello strumenti, le luci fana-
lini posteriori, la luce targa e le luci di
posizione anteriori si accendono ed è possi-
bile avviare il motore. La chiave di accensio-
ne non può essere sfilata.NOTAI fari si accendono automaticamente all’av-
viamento del motore e restano accesi fino a
quando non si gira la chiave su “OFF”.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10691
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U1CYH0H0.book Page 2 Monday, October 26, 2009 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3

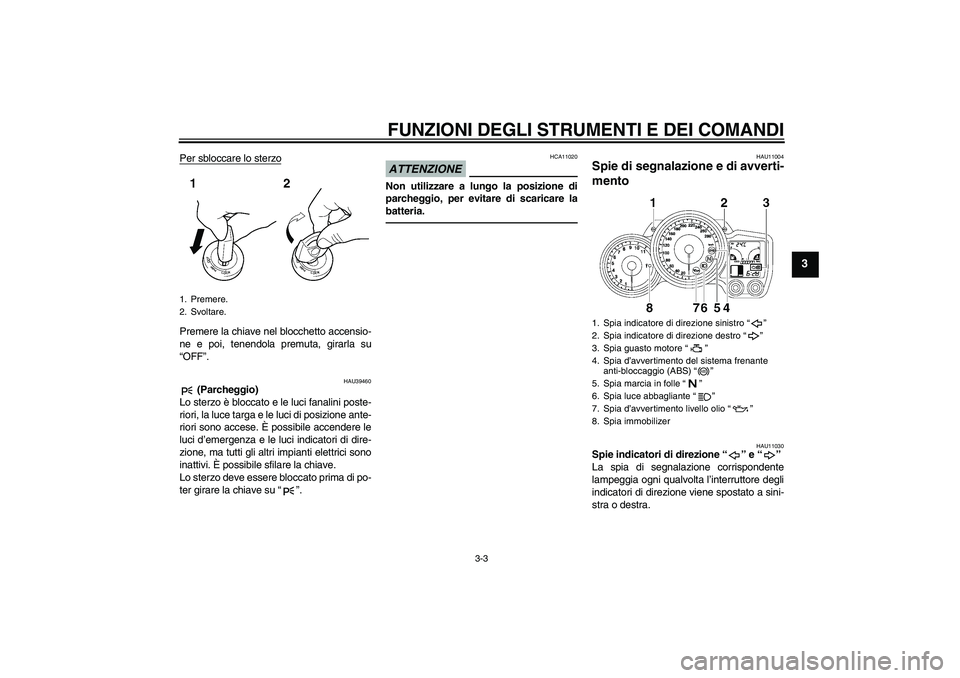

Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU39460
(Parcheggio)
Lo sterzo è bloccato e le luci fanalini poste-
riori, la luce targa e le luci di posizione ante-
riori sono accese. È possibile accendere le
luci d’emergenza e le luci indicatori di dire-
zione, ma tutti gli altri impianti elettrici sono
inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su“”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU11004
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.
1. Spia indicatore di direzione sinistro“”
2. Spia indicatore di direzione destro“”
3. Spia guasto motore“”
4. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS)“”
5. Spia marcia in folle“”
6. Spia luce abbagliante“”
7. Spia d’avvertimento livello olio“”
8. Spia immobilizer
ABS
U1CYH0H0.book Page 3 Monday, October 26, 2009 9:40 AM

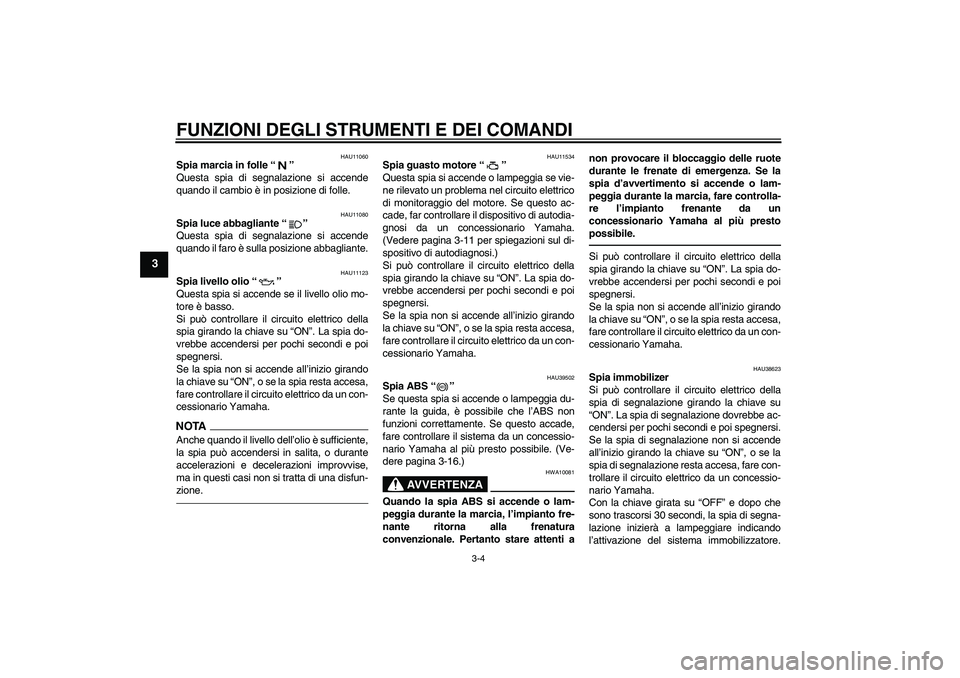

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11123
Spia livello olio“”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTAAnche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione.
HAU11534
Spia guasto motore“”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-11 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU39502
Spia ABS“”
Se questa spia si accende o lampeggia du-
rante la guida, è possibile che l’ABS non
funzioni correttamente. Se questo accade,
fare controllare il sistema da un concessio-
nario Yamaha al più presto possibile. (Ve-
dere pagina 3-16.)
AVVERTENZA
HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti anon provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38623
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
ABS
U1CYH0H0.book Page 4 Monday, October 26, 2009 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3

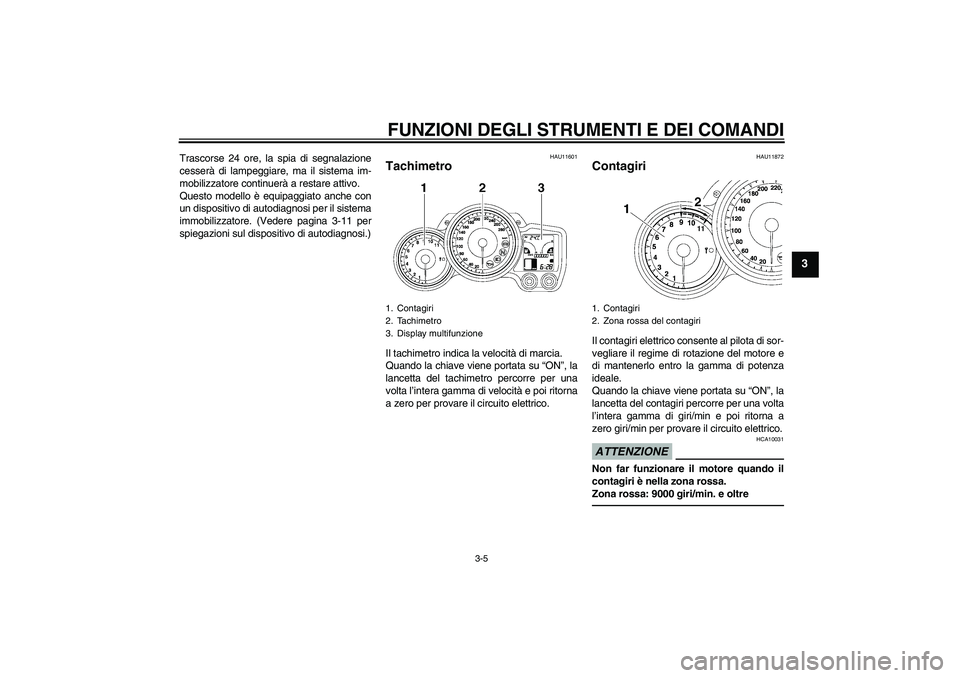

Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-11 per
spiegazioni sul dispositivo di autodiagnosi.)
HAU11601
Tachimetro Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU11872
Contagiri Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 9000 giri/min. e oltre
1. Contagiri
2. Tachimetro
3. Display multifunzione
1. Contagiri
2. Zona rossa del contagiri
U1CYH0H0.book Page 5 Monday, October 26, 2009 9:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3

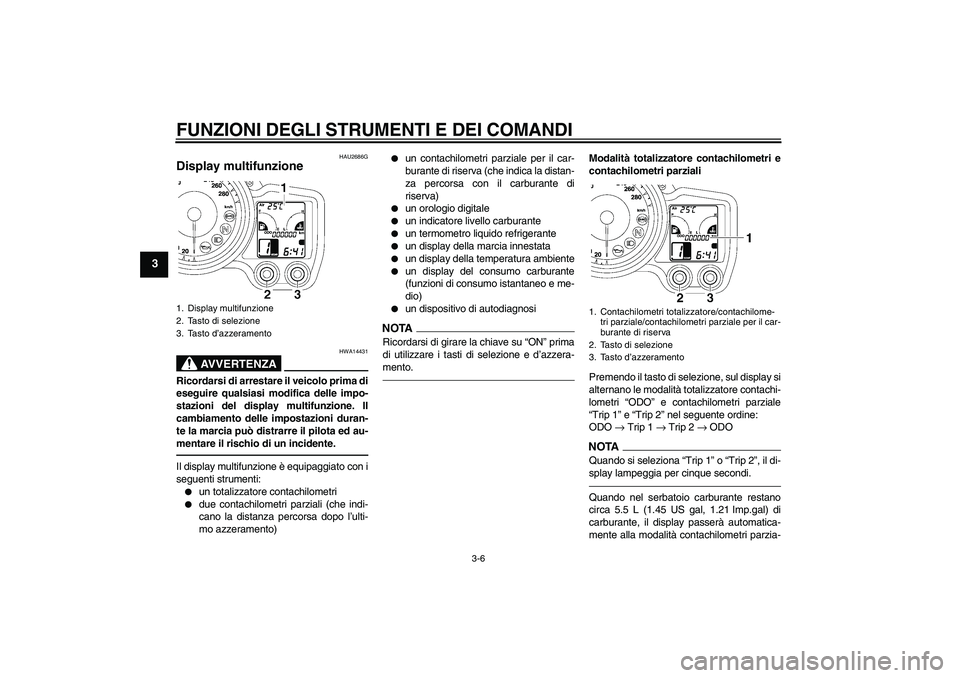

HAU2686G
Display multifunzione
AVVERTENZA
HWA14431
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.Il display multifunzione è equipaggiato con i
seguenti strumenti:

un totalizzatore contachilometri


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)


un orologio digitale


un indicatore livello carburante


un termometro liquido refrigerante


un display della marcia innestata


un display della temperatura ambiente


un display del consumo carburante
(funzioni di consumo istantaneo e me-
dio)


un dispositivo di autodiagnosi
NOTARicordarsi di girare la chiave su “ON” prima
di utilizzare i tasti di selezione e d’azzera-
mento.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto di selezione, sul display si
alternano le modalità totalizzatore contachi-
lometri “ODO” e contachilometri parziale
“Trip 1” e “Trip 2” nel seguente ordine:
ODO → Trip 1 → Trip 2 → ODONOTAQuando si seleziona “Trip 1” o “Trip 2”, il di-
splay lampeggia per cinque secondi.Quando nel serbatoio carburante restano
circa 5.5 L (1.45 US gal, 1.21 Imp.gal) di
carburante, il display passerà automatica-
mente alla modalità contachilometri parzia-
1. Display multifunzione
2. Tasto di selezione
3. Tasto d’azzeramento
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
2. Tasto di selezione
3. Tasto d’azzeramento
U1CYH0H0.book Page 6 Monday, October 26, 2009 9:40 AM
