YAMAHA FJR1300A 2011 Betriebsanleitungen (in German)

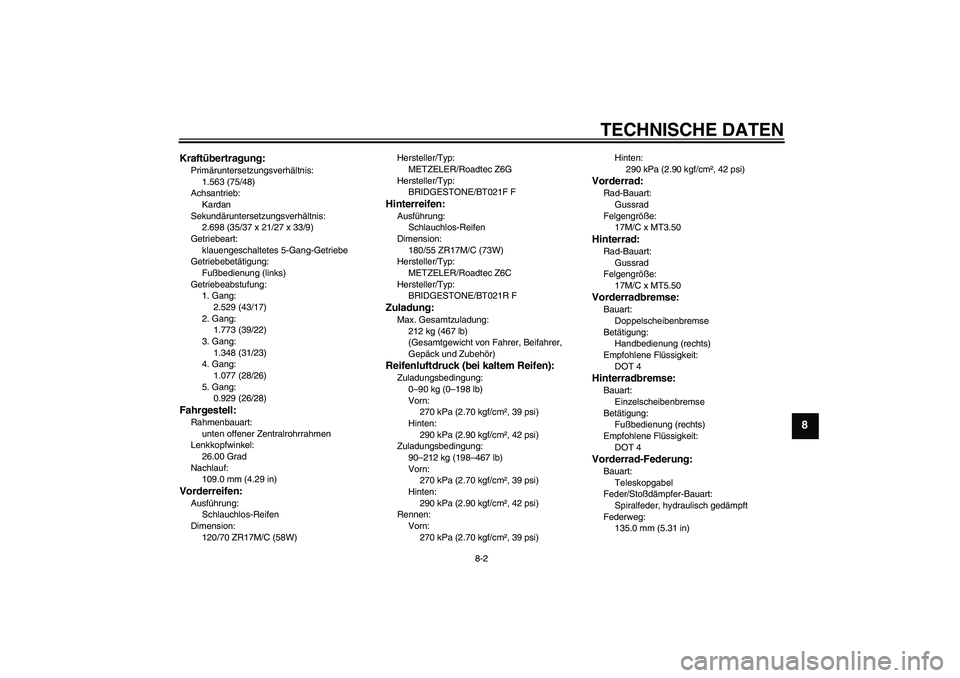

TECHNISCHE DATEN
8-2
8
Kraftübertragung:Primäruntersetzungsverhältnis:
1.563 (75/48)
Achsantrieb:
Kardan
Sekundäruntersetzungsverhältnis:
2.698 (35/37 x 21/27 x 33/9)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
2.529 (43/17)
2. Gang:
1.773 (39/22)
3. Gang:
1.348 (31/23)
4. Gang:
1.077 (28/26)
5. Gang:
0.929 (26/28)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)Hersteller/Typ:
METZELER/Roadtec Z6G
Hersteller/Typ:
BRIDGESTONE/BT021F F
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
METZELER/Roadtec Z6C
Hersteller/Typ:
BRIDGESTONE/BT021R FZuladung:Max. Gesamtzuladung:
212 kg (467 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–212 kg (198–467 lb)
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)
U1CYG1G0.book Page 2 Friday, July 16, 2010 3:01 PM

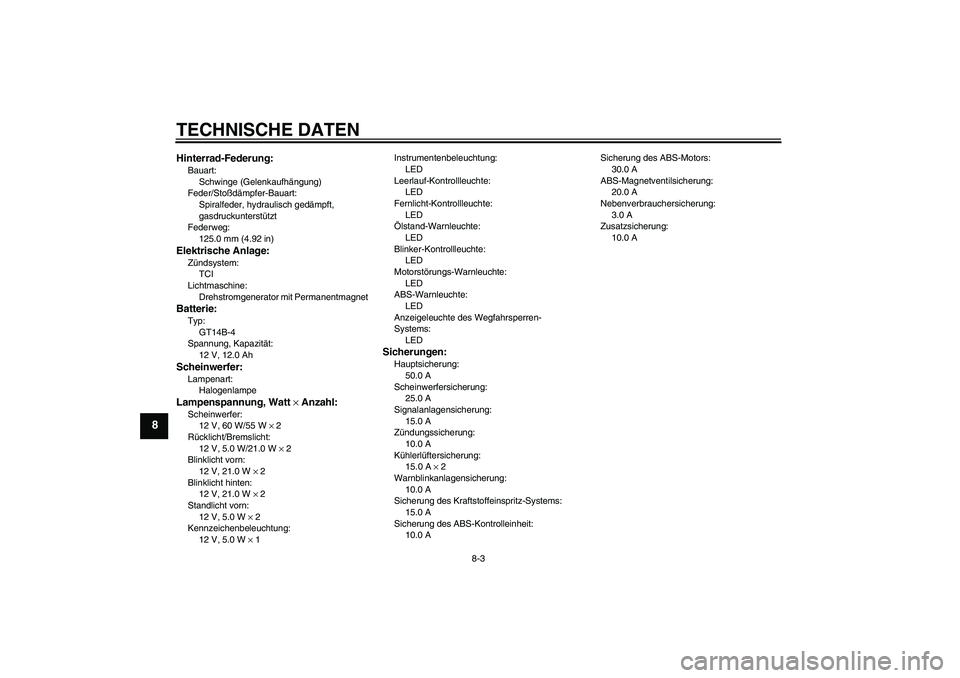

TECHNISCHE DATEN
8-3
8
Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
125.0 mm (4.92 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A × 2
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 ASicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
20.0 A
Nebenverbrauchersicherung:
3.0 A
Zusatzsicherung:
10.0 A
U1CYG1G0.book Page 3 Friday, July 16, 2010 3:01 PM

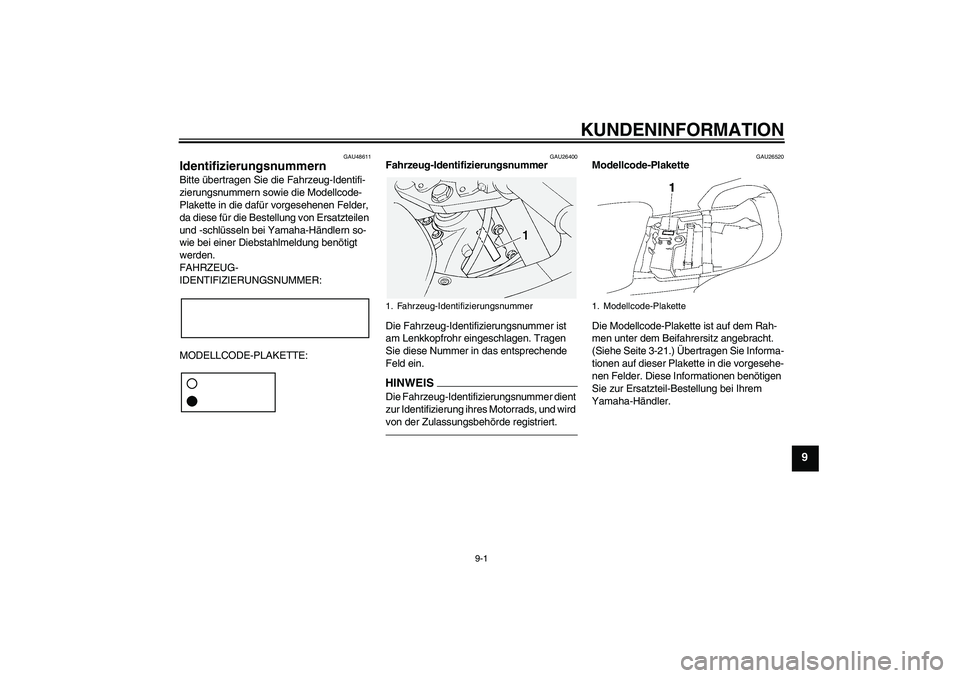

KUNDENINFORMATION
9-1
9
GAU48611
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-21.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1. Modellcode-Plakette
U1CYG1G0.book Page 1 Friday, July 16, 2010 3:01 PM

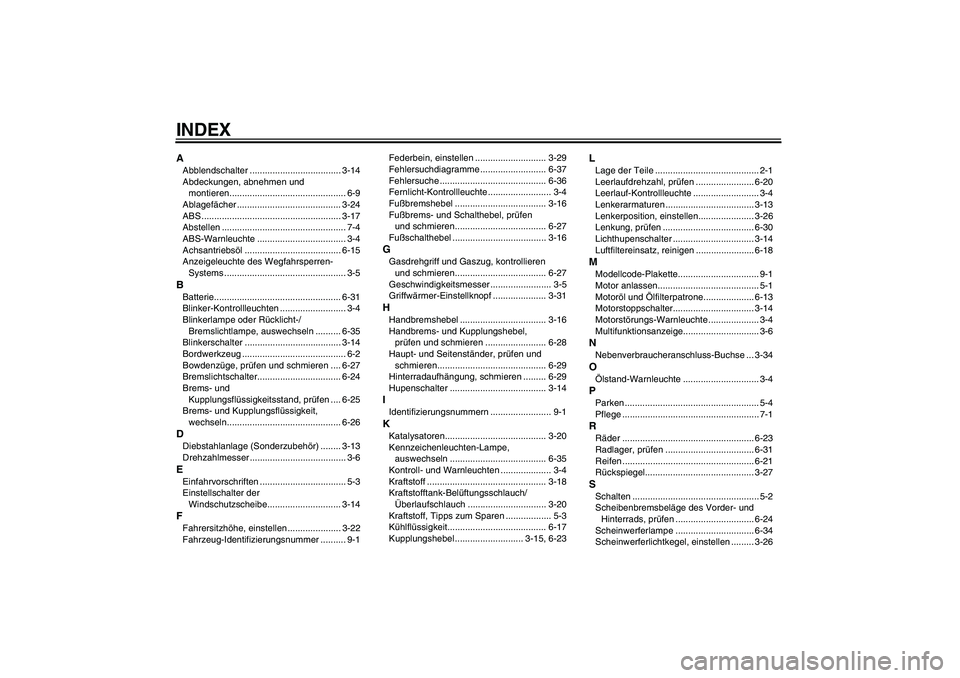

INDEXAAbblendschalter .................................... 3-14
Abdeckungen, abnehmen und
montieren.............................................. 6-9
Ablagefächer ......................................... 3-24
ABS ....................................................... 3-17
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-4
Achsantriebsöl ...................................... 6-15
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-5BBatterie.................................................. 6-31
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe oder Rücklicht-/
Bremslichtlampe, auswechseln .......... 6-35
Blinkerschalter ...................................... 3-14
Bordwerkzeug ......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-27
Bremslichtschalter................................. 6-24
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-25
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-26DDiebstahlanlage (Sonderzubehör) ........ 3-13
Drehzahlmesser ...................................... 3-6EEinfahrvorschriften .................................. 5-3
Einstellschalter der
Windschutzscheibe............................. 3-14FFahrersitzhöhe, einstellen ..................... 3-22
Fahrzeug-Identifizierungsnummer .......... 9-1Federbein, einstellen ............................ 3-29
Fehlersuchdiagramme .......................... 6-37
Fehlersuche .......................................... 6-36
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-16
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-27
Fußschalthebel ..................................... 3-16
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-27
Geschwindigkeitsmesser ........................ 3-5
Griffwärmer-Einstellknopf ..................... 3-31HHandbremshebel .................................. 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-29
Hinterradaufhängung, schmieren ......... 6-29
Hupenschalter ...................................... 3-14IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-20
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-35
Kontroll- und Warnleuchten .................... 3-4
Kraftstoff ............................................... 3-18
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-20
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-17
Kupplungshebel ........................... 3-15, 6-23
LLage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-20
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ................................... 3-13
Lenkerposition, einstellen...................... 3-26
Lenkung, prüfen .................................... 6-30
Lichthupenschalter ................................ 3-14
Luftfiltereinsatz, reinigen ....................... 6-18MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-13
Motorstoppschalter................................ 3-14
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-6NNebenverbraucheranschluss-Buchse ... 3-34OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-31
Reifen .................................................... 6-21
Rückspiegel........................................... 3-27SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-24
Scheinwerferlampe ............................... 6-34
Scheinwerferlichtkegel, einstellen ......... 3-26
U1CYG1G0.book Page 1 Friday, July 16, 2010 3:01 PM

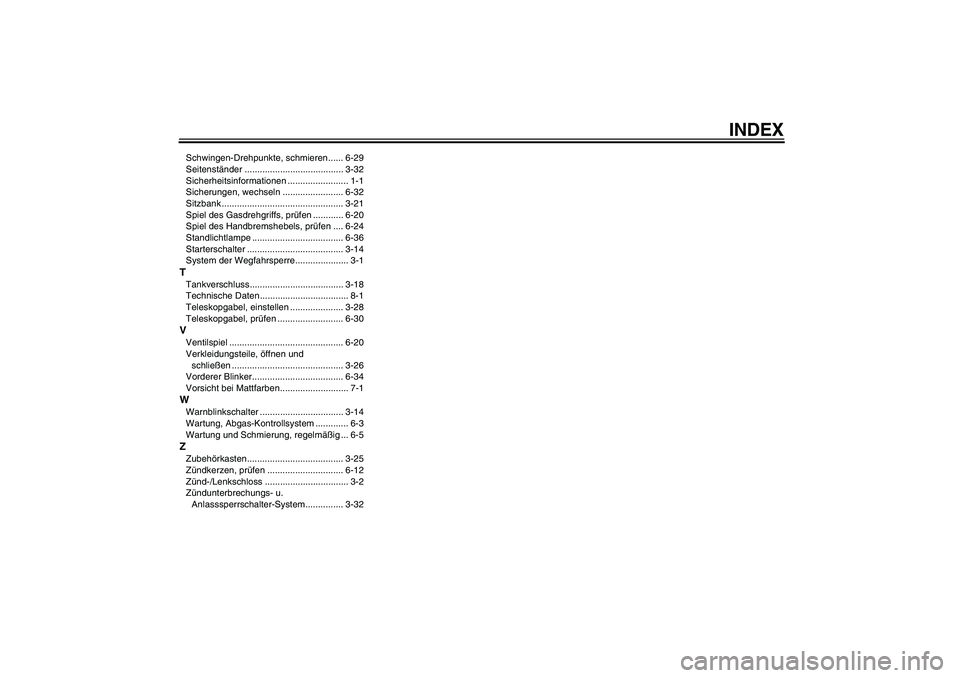

INDEX
Schwingen-Drehpunkte, schmieren...... 6-29
Seitenständer ....................................... 3-32
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ........................ 6-32
Sitzbank ................................................ 3-21
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen .... 6-24
Standlichtlampe .................................... 6-36
Starterschalter ...................................... 3-14
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-18
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-28
Teleskopgabel, prüfen .......................... 6-30VVentilspiel ............................................. 6-20
Verkleidungsteile, öffnen und
schließen ............................................ 3-26
Vorderer Blinker.................................... 6-34
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-14
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZubehörkasten...................................... 3-25
Zündkerzen, prüfen .............................. 6-12
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-32
U1CYG1G0.book Page 2 Friday, July 16, 2010 3:01 PM
