SPECIFICATIES
8-3
8
Achterwielophangin g:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg: 125.0 mm (4.92 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magnetenAccu:Model:GT14B-4
Voltage, capaciteit:
12 V, 12.0 AhKoplamp:Type gloeilamp:HalogeenlampGloeilampen volta ge, watta ge × aantal:Koplamp:
12 V, 60.0 W/55.0 W × 2
Achterlicht/remlicht unit: 12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
LED
Achterste richtingaanwijzer: 12 V, 21.0 W × 2
Parkeerlicht: LED
Kentekenverlichting:
12 V, 5.0 W × 1 Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau: LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje: LED
Cruise control “SET” controlelampje: LED
Cruise control “ON” controlelampje:
LED
Controlelampje startblokkering: LED
Controlelampje tractieregeling: LED
Zekerin gen:Hoofdzekering 1:
50.0 A
Hoofdzekering 2: 30.0 A
Koplampzekering:
25.0 A
Remlicht zekering: 1.0 A
Zekering signaleringssysteem: 10.0 A Zekering ontstekingssysteem:
20.0 A
Zekering radiatorkoelvin: 10.0 A × 2
Circuitzekering alarmverlichtingssysteem:
7.5 A
Zekering brandstofinjectiesysteem: 15.0 A
Zekering ABS-regeleenheid: 7.5 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep: 20.0 A
Zekering cruise control: 1.0 A
Circuitzekering aansluitcontact voor
accessoires: 3.0 A
Backup-zekering:
7.5 A
Zekering kuipruitmotor: 20.0 A
Zekering elektronische smoorklep: 7.5 A
U1MCD1D0.book Page 3 Thursday, August 8, 2013 11:02 AM
Page 112 of 116
GEBRUIKERSINFORMATIE
9-1
9
DAU48613
Id entificatienummersNoteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26401
Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26521
Mo delinformatiesticker
De modelinformatiesticker is onder het
duozadel bevestigd aan het frame. (Zie pa-
gina 3-30.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.

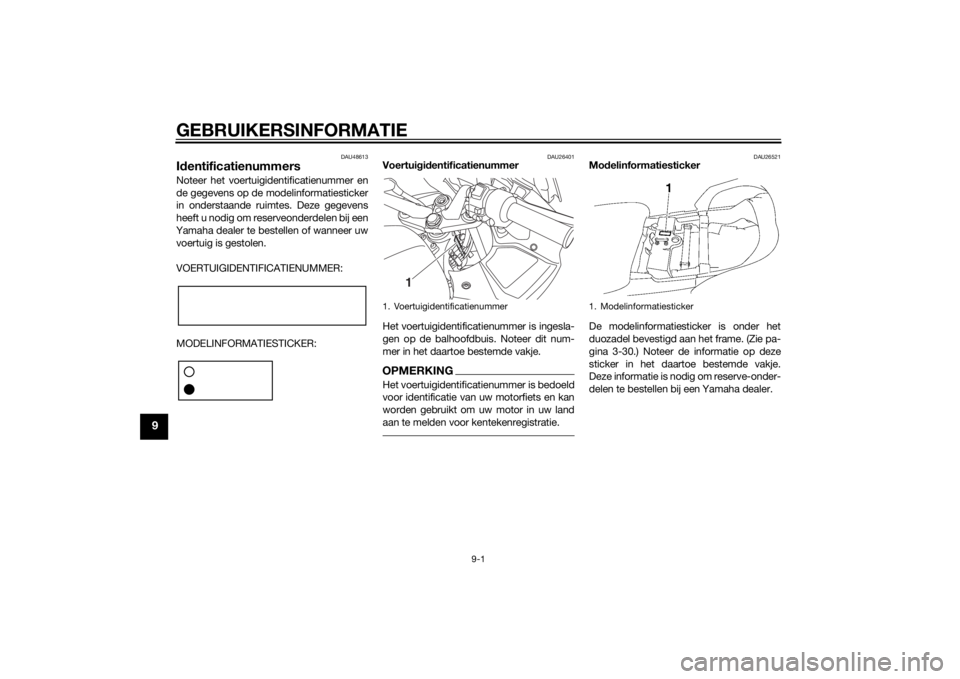

1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
U1MCD1D0.book Page 1 Thursday, August 8, 2013 11:02 AM
Page 113 of 116
10-1
10
INDEX
AABS....................................................... 3-25
ABS-waarschuwingslampje.................... 3-4
Accessoirebox ...................................... 3-34
Accu ..................................................... 6-31
Achterbrugscharnierpunten, smeren .... 6-30
Achteruitkijkspiegels............................. 3-37
Achterwielophanging, smeren .............. 6-29BBanden ................................................. 6-20
Bougies, controleren ............................ 6-12
Brandstof .............................................. 3-28
Brandstofverbruik, tips voor een zuinig .................................................... 5-3CCardanolie ............................................ 6-15
Claxonschakelaar ................................. 3-23
Contactslot/stuurslot .............................. 3-2
Controle- en waarschuwingslampjes ..... 3-3
Controlelampje grootlicht ....................... 3-4
Controlelampjes cruise control............... 3-4
Controlelampjes richtingaanwijzers........ 3-4
Controlelampje startblokkering .............. 3-5
Controlelampje tractieregeling ............... 3-5
Cruise control ......................................... 3-6
Cruise control-schakelaars................... 3-23DDimlichtschakelaar/
lichtsignaalschakelaar ........................ 3-22
D-mode (rijmodus) ................................ 3-21GGasgreep en gaskabel, controleren en smeren ............................................... 6-27 Gelijkstroom aansluitcontact voor
accessoires ........................................ 3-43
Gereedschapsset ................................... 6-2
Gloeilamp kentekenverlichting, vervangen .......................................... 6-36
HHoogte bestuurderszadel, verstellen ... 3-32IIdentificatienummers.............................. 9-1
Inrijperiode ............................................. 5-3KKabels, controleren en smeren ............ 6-27
Klepspeling .......................................... 6-20
Koelvloeistof......................................... 6-16
Koplampgloeilamp ............................... 6-34
Koplamphoogte, aanpassen ................ 3-35
Koppelingshendel ....................... 3-24, 6-23LLuchtfilterelement, reinigen .................. 6-18MMatkleur, let op ...................................... 7-1
Menuschakelaar ................................... 3-23
Middenbok en zijstandaard, controleren en smeren ....................... 6-29
Modelinformatiesticker........................... 9-1
Motorolie en oliefilterpatroon ............... 6-13
Multifunctionele meter ........................... 3-9NNiveaus rem- en koppelingsvloeistof, controleren ......................................... 6-25OOnderhoud, uitstootcontrolesysteem .... 6-3
Opbergcompartimenten....................... 3-34
PPanelen, verwijderen en aanbrengen ..... 6-9
Parkeerlicht ........................................... 6-36
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-37RRem- en koppelingshendels, controleren en smeren ....................... 6-28
Rem- en koppelingsvloeistof, verversen ............................................ 6-26
Rem- en schakelpedalen controleren
en smeren ........................................... 6-27
Remhendel............................................ 3-25
Remlichtschakelaars............................. 6-24
Rempedaal............................................ 3-25
Richtingaanwijzergloeilamp of gloeilamp in remlicht/
achterlicht, vervangen ........................ 6-35
Richtingaanwijzerschakelaar ................ 3-22SSchakelaar alarmverlichting.................. 3-23
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-24
Schokdemperunit, afstellen .................. 3-39
Selectieschakelaar ................................ 3-23
Smering en onderhoud, periodiek .......... 6-5
Specificaties ........................................... 8-1
Stalling .................................................... 7-4
Stand van het stuur, verstellen ............. 3-35
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startschakelaar/noodstopschakelaar ... 3-23
