FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
Depois de a chave ser rodada para “OFF”
e terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está activado. Pas-
sadas 24 horas, o indicador luminoso pára
de piscar, mas o sistema imobilizador con-
tinua activado.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador. (Consulte a página 3-22
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
PAU54191
Sistema de controlo de cruzeiroEste modelo está equipado com um siste-
ma de controlo de cruzeiro concebido para
manter uma velocidade de cruzeiro previa-
mente configurada.
O sistema de controlo de cruzeiro só fun-
ciona quando se conduz em 3ª velocidade
a velocidades entre 50 km/h (31 mi/h) e 160
km/h (100 mi/h), ou em 4ª ou 5ª velocidade
a velocidades entre 50 km/h (31 mi/h) e 180
km/h (112 mi/h).
AVISO
PWA16341
A utilização incorrecta do sistema
d e controlo d e cruzeiro po de cau-
sar a per da de controlo e resultar
num aci dente. Não active o sistema
d e controlo de cruzeiro em trânsito
intenso, em con dições climáticas
a d versas nem em vias sinuosas,
escorregad ias, inclinadas, deterio-
ra das ou de cascalho.
O sistema de controlo d e cruzeiro
pod erá não conseguir manter a ve-
loci dad e de cruzeiro configura da
quan do o veículo estiver a fazer
uma subid a ou uma d escida.
Para evitar a activação aci dental do
sistema de controlo d e cruzeiro,
d esligue-o quan do não o estiver a utilizar. Certifique-se
de que o in di-
ca dor luminoso do sistema d e con-
trolo de cruzeiro “ ” está
apaga do.

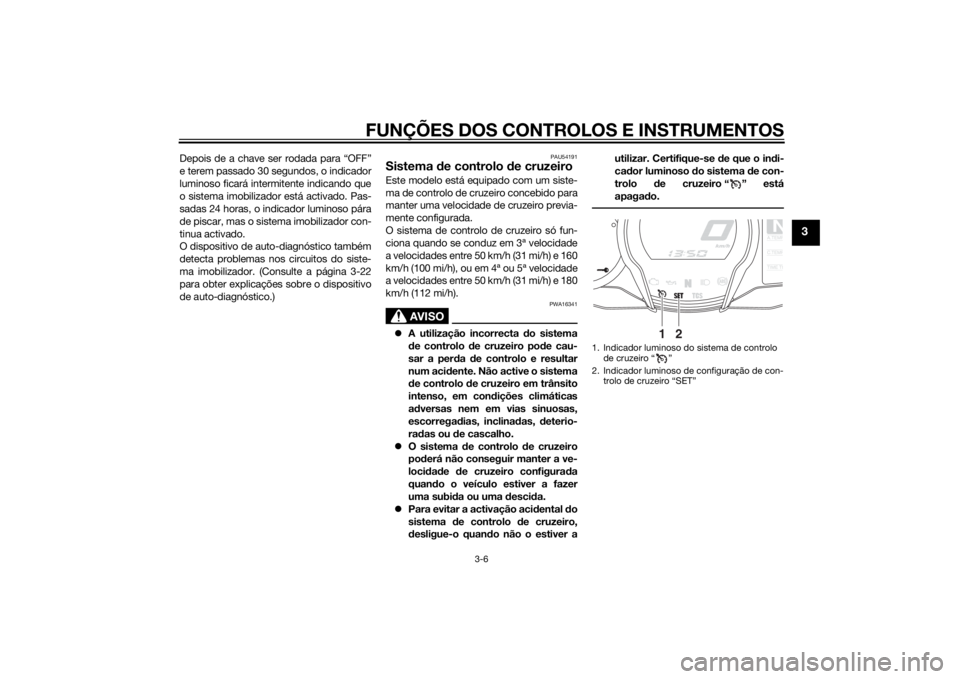

1. Indicador luminoso do sistema de controlo
de cruzeiro “ ”
2. Indicador luminoso de configuração de con- trolo de cruzeiro “SET”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MCP1P0.book Page 6 Monday, August 19, 2013 6:53 PM
Page 22 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
Activação e configuração do sistema de
controlo de cruzeiro
1. Prima o interruptor de alimentação do controlo de cruzeiro “ ” localizado
no guiador esquerdo. O indicador lu-
minoso do sistema de controlo de
cruzeiro “ ” acender-se-á.
2. Prima o lado “SET–” do interruptor de
configuração do controlo de cruzeiro
para activar o sistema de controlo de
cruzeiro. A velocidade de condução
actual será a velocidade de cruzeiro
configurada. O indicador luminoso de
configuração do controlo de cruzeiro
“SET” acender-se-á. Ajustar a veloci
dad e de cruzeiro confi-
gura da
Quando o sistema de controlo de cruzeiro
está em funcionamento, prima a parte
“RES+” do interruptor de configuração do
controlo de cruzeiro para aumentar a velo-
cidade de cruzeiro configurada ou a parte
“SET–” para diminuir a velocidade configu-
rada.
NOTAPremindo o interruptor de configuração
uma vez altera a velocidade em incremen-
tos de cerca de 2.0 km/h (1.2 mi/h). Se man-
tiver premida a parte “RES+” ou “SET–” do
interruptor de configuração do controlo de
cruzeiro, irá aumentar ou diminuir a veloci-
dade continuamente até o interruptor ser li-
bertado.Também pode aumentar manualmente a
velocidade de condução usando o acelera-
dor. Depois de ter acelerado, pode confi-
gurar uma nova velocidade de cruzeiro
premindo a parte “SET–” do interruptor de
configuração. Se não configurar uma nova
velocidade de cruzeiro, quando devolver o
punho do acelerador à posição inicial, o ve-
ículo desacelerará para a velocidade de
cruzeiro previamente configurada. Desactivação
do sistema d e controlo d e
cruzeiro
Efectue uma das seguintes operações para
cancelar a velocidade de cruzeiro configu-
rada. O indicador luminoso “SET” apagar-
se-á. Rode o punho do acelerador para
além da posição de fechado na direc-
ção de desaceleração.
Accione o travão dianteiro ou traseiro.
Desengate a embraiagem.
Prima o interruptor de alimentação para
desligar o sistema de controlo de cruzeiro.
Os indicadores luminosos “ ” e “SET”
apagar-se-ão.

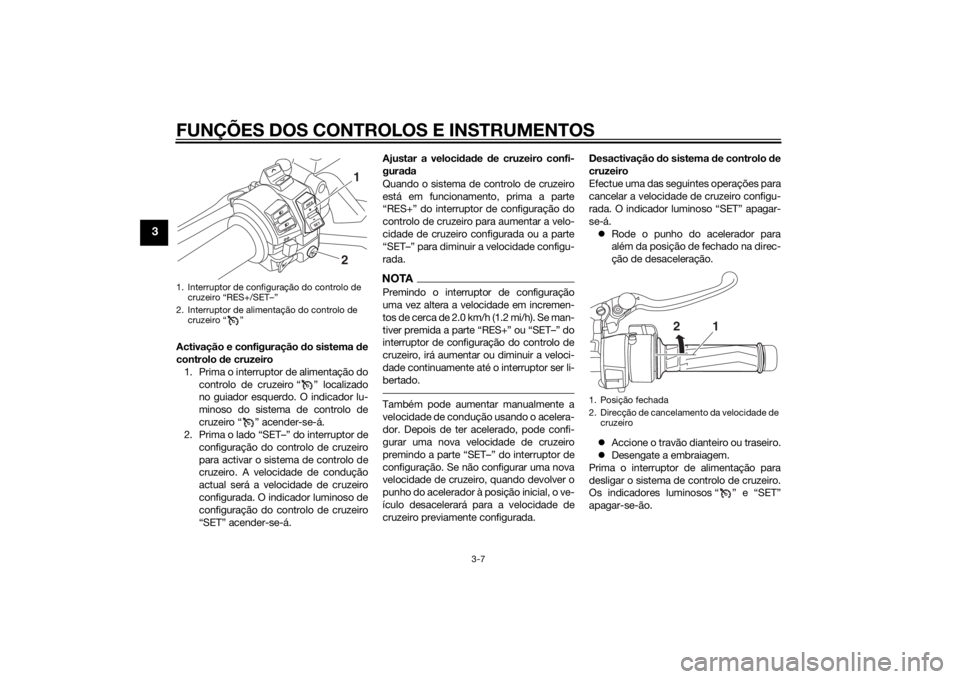

1. Interruptor de configuração do controlo de cruzeiro “RES+/SET–”
2. Interruptor de alimentação do controlo de cruzeiro “ ”
RESSET
PA S S
1
2
1. Posição fechada
2. Direcção de cancelamento da velocidade de
cruzeiro
2
1
U1MCP1P0.book Page 7 Monday, August 19, 2013 6:53 PM
Page 23 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
NOTAA velocidade de condução diminui assim
que o sistema de controlo de cruzeiro é de-
sativado, a não ser que o punho do acele-
rador seja rodado.Usar a função de retomar
Prima o lado “RES+” do interruptor de con-
figuração do controlo de cruzeiro para re-
activar o sistema de controlo de cruzeiro. A
velocidade de condução voltará para a ve-
locidade de cruzeiro previamente configu-
rada. O indicador luminoso “SET” acender-
se-á.
AVISO
PWA16351
É perigoso usar a função d e retomar
quan do a última veloci dad e de cruzeiro
configura da for excessiva para as con di-
ções actuais.NOTA A função de retomar funciona quando
se conduz em 3ª velocidade a veloci-
dades entre 50 km/h (31 mi/h) e 160
km/h (100 mi/h), ou em 4ª ou 5ª velo-
cidade a velocidades entre 50 km/h
(31 mi/h) e 180 km/h (112 mi/h).
Se premir o interruptor de alimenta-
ção enquanto o sistema está em ope-
ração irá desactivar completamente o
sistema e irá apagar a velocidade de
cruzeiro previamente configurada.
Não poderá usar a função de retomar
até ser configurada uma nova veloci-
dade de cruzeiro.
Desactivação automática do sistema decontrolo de cruzeiroO sistema de controlo de cruzeiro para este
modelo é controlado electronicamente e
está ligado com os restantes sistemas de
controlo. O sistema de controlo de cruzeiro
fica automaticamente desactivado nas
condições que se seguem:
O sistema de controlo de cruzeiro não
consegue manter a velocidade de
cruzeiro configurada.
Quando é detectada derrapagem ou
patinagem de uma roda. (Se o sistema
de controlo de tracção não tiver sido
desactivado, este entrará em funcio-
namento.)
O interruptor de arranque/paragem do
motor está regulado para a
posição “ ”.
O motor pára.
O descanso lateral é baixado. Quando viajar com uma velocidade de cru-
zeiro configurada, se o sistema de controlo
de cruzeiro for desactivado segundo as
condições acima, o indicador
luminoso “ ” apagar-se-á e o indicador
luminoso “SET” ficará intermitente durante
4 segundos e, depois, apaga-se.
Quando viajar sem uma velocidade de cru-
zeiro configurada, se o interruptor de arran-
que/paragem do motor estiver na
posição “ ”, se o motor parar ou se o
descanso lateral for baixado, o indicador
luminoso “ ” apagar-se-á (o indicador lu-
minoso “SET” não fica intermitente).
Se o sistema de controlo de cruzeiro for au-
tomaticamente desactivado, deve parar e
verificar se o veículo está em boas condi-
ções de funcionamento.
Antes de voltar a usar o sistema de contro-
lo de cruzeiro, active-o usando o interrup-
tor de alimentação.
NOTAEm alguns casos, o sistema de controlo de
cruzeiro não conseguirá manter a velocida-
de de cruzeiro configurada quando o veí-
culo está numa subida ou numa descida.
Quando o veículo está a ser conduzi-
do numa subida, a velocidade de con-
dução real pode tornar-se inferior à
velocidade de cruzeiro configurada.
U1MCP1P0.book Page 8 Monday, August 19, 2013 6:53 PM
Page 24 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
Se isto acontecer, acelere até atingir a
velocidade de condução pretendida
usando o acelerador.
Quando o veículo está a ser conduzi-
do numa descida, a velocidade de
condução real pode tornar-se supe-
rior à velocidade de cruzeiro configu-
rada. Se isto acontecer, o interruptor
de configuração não pode ser usado
para ajustar a velocidade de cruzeiro
configurada. Para reduzir a velocida-
de de condução, utilize os travões.
Quando os travões são accionados, o
sistema de controlo de cruzeiro é de-
sactivado.
Dispositivo d e auto-diagnóstico
O sistema de controlo de cruzeiro também
é desactivado quando é detectada qual-
quer anomalia num dos sistemas do veícu-
lo. O indicador luminoso “SET” apagar-se-
á e o indicador luminoso “ ” ficará inter-
mitente. Não poderá utilizar o sistema de
controlo de cruzeiro enquanto a luz de ad-
vertência de problema no motor estiver
acesa, nem enquanto existir anomalia no
sistema de controlo de cruzeiro.
AVISO
PWA16361
Se o sistema d e controlo de cruzeiro não
estiver a funcionar correctamente, o in-
d ica dor luminoso “ ” ficará intermiten-
te. Se isto acontecer, desligue o sistema
d e controlo d e cruzeiro e solicite a um
concessionário Yamaha que o verifique.PRECAUÇÃO
PCA11591
Quan do o visor exibe um cód igo de erro,
o veículo deverá ser verificad o logo que
possível de mo do a evitar d anos no mo-
tor.

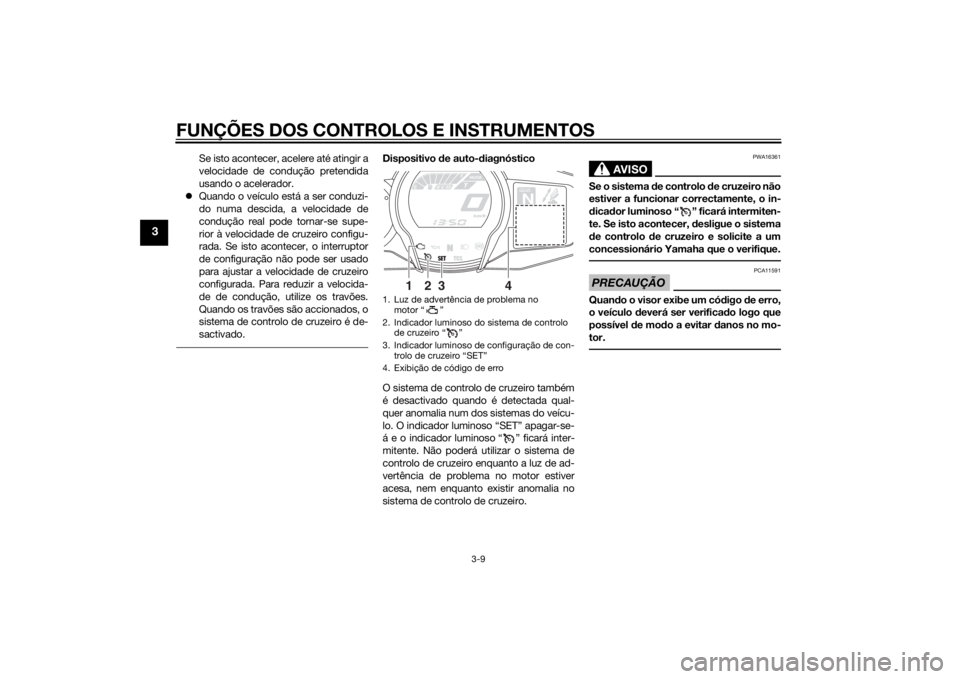

1. Luz de advertência de problema no motor “ ”
2. Indicador luminoso do sistema de controlo de cruzeiro “ ”
3. Indicador luminoso de configuração de con- trolo de cruzeiro “SET”
4. Exibição de código de erro
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
U1MCP1P0.book Page 9 Monday, August 19, 2013 6:53 PM
Page 25 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU54252
Módulo do conta dor multifuncio-
nal
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção po de distrair o con dutor e aumentar
o risco d e acidente.NOTAO interruptor de selecção “ / ” e o in-
terruptor de menu “MENU” encontram-se
no guiador esquerdo. Estes interruptores
permitem-lhe controlar ou alterar as confi-
gurações do módulo do contador multifun-
cional.O módulo do contador multifuncional está
equipado com o seguinte:
um velocímetro
um taquímetro
um relógio
um indicador de combustível
um visor da caixa de transmissão
um visor do modo de transmissão
(mostra o modo de transmissão se-
leccionado)
um visor de funções (mostra a função
seleccionada)
um visor de informações (mostra vá-
rias informações, como a leitura do
conta-quilómetros)
um visor de modo de configuração
(permite-lhe configurar, seleccionar
ou reiniciar os itens mostrados no vi-
sor de informações)
um dispositivo de auto-diagnóstico
NOTACertifique-se de que roda a chave
para “ON” antes de premir o interrup-
tor de selecção “ / ”, o interrup-
tor de menu “MENU”, o botão
“RESET” e o botão “TCS”.
Só para o RU: Para alternar os conta-
dores entre quilómetros e milhas,
consulte a página 3-16.

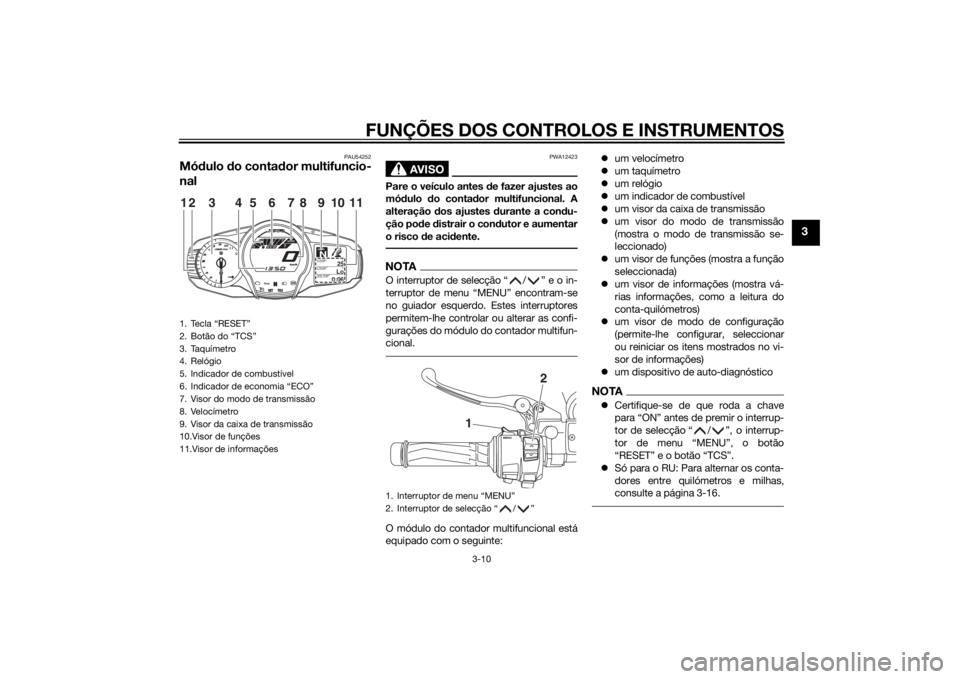

1. Tecla “RESET”
2. Botão do “TCS”
3. Taquímetro
4. Relógio
5. Indicador de combustível
6. Indicador de economia “ECO”
7. Visor do modo de transmissão
8. Velocímetro
9. Visor da caixa de transmissão
10.Visor de funções
11.Visor de informações
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
12
3
11
4
5
8
7
6
9
10
1. Interruptor de menu “MENU”
2. Interruptor de selecção “ / ”
1
2
U1MCP1P0.book Page 10 Monday, August 19, 2013 6:53 PM
Page 26 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o ponteiro do taquímetro avança rapida-
mente pela gama de rpm e regressa a zero
rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 9000 rpm e acima
In dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do vi-
sor correspondentes ao contador de com-
bustível desaparecem na direcção de “E”
(vazio) à medida que o nível de combustível
diminui. Quando o último segmento come-
çar a piscar, reabasteça logo que possível.
Quando a chave é rodada para “ON”, to-
dos os segmentos do visor acendem-se
uma vez, a fim de testar o circuito eléctrico.NOTAEste indicador de combustível está equipa-
do com um sistema de auto-diagnóstico.
Se for detectado um problema no circuito
eléctrico, todos os segmentos do visor fi- cam intermitentes. Se isto acontecer, soli-
cite a um concessionário Yamaha que
verifique o circuito eléctrico.
In
dica dor de economia
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o ve-
ículo é desligado.NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível: Evite velocidades do motor elevadas
durante a aceleração.
Viaje a uma velocidade constante.

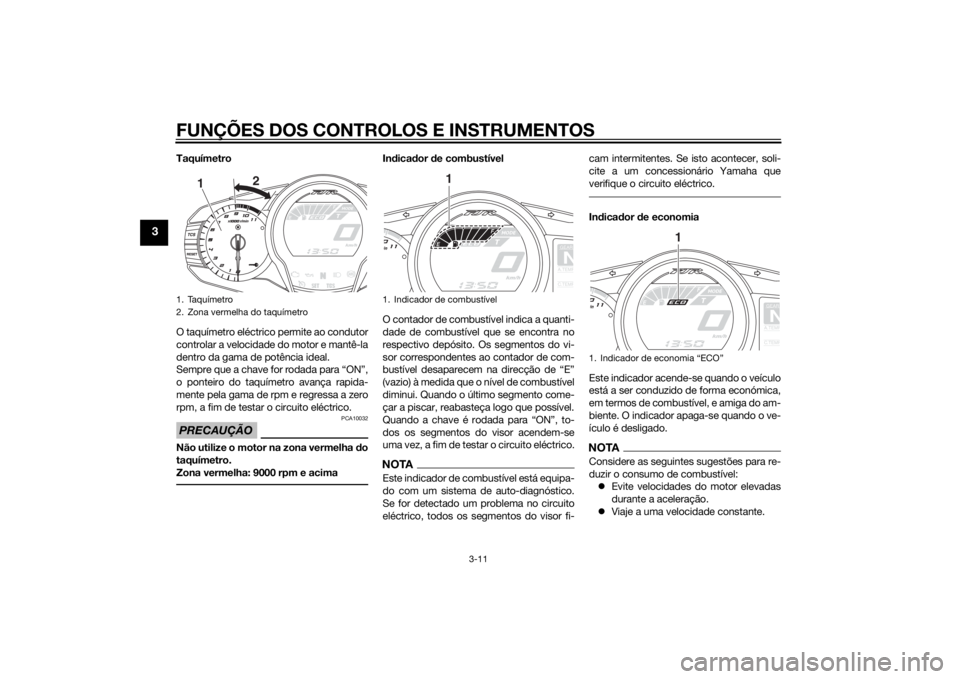

1. Taquímetro
2. Zona vermelha do taquímetro
1 2
1. Indicador de combustível
GEARNA.TEM
P
C.TEM
P
1
1. Indicador de economia “ECO”
GEARNA.TEM
P
C.TEM
P
1
U1MCP1P0.book Page 11 Monday, August 19, 2013 6:53 PM
Page 27 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
Seleccione a engrenagem de trans-
missão apropriada à velocidade do
veículo.Visor da caixa de transmissão
Este visor mostra a velocidade seleciona-
da. A posição de ponto morto é indicada
por “ ” e pelo indicador luminoso de pon-
to morto “ ”. Visor
do mo do d e transmissão
O visor mostra qual o modo de transmissão
que foi seleccionado: Modo de turismo “T”
ou modo desportivo “S”. Para obter mais
informações sobre os modos e como se-
leccioná-los, consulte as páginas 3-23 e
3-25. Visor
de funções
Prima o interruptor de menu “MENU” para
alternar o visor entre a função de ajuste do
pára-vento, a função de ajuste do aquece-
dor de punho e a função de selecção do vi-
sor de informações.
Ajuste da posição do pára-vento
Para mover o pára-vento para cima, prima
a parte “ ” do interruptor de selecção.
Para mover o pára-vento para baixo, prima
a parte “ ” do interruptor de selecção.

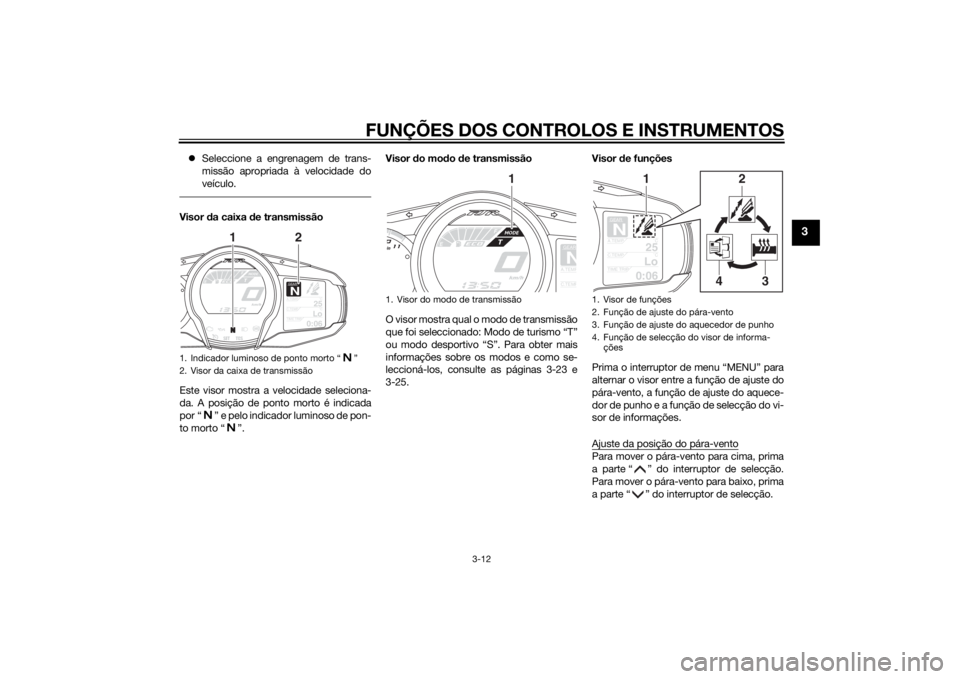

1. Indicador luminoso de ponto morto “ ”
2. Visor da caixa de transmissão
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
1. Visor do modo de transmissão
GEARNA.TEM
P
C.TEM
P
1
1. Visor de funções
2. Função de ajuste do pára-vento
3. Função de ajuste do aquecedor de punho
4. Função de selecção do visor de informa-
ções
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
U1MCP1P0.book Page 12 Monday, August 19, 2013 6:53 PM
Page 28 of 122
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
Ajuste do aquecedor de punhoEste veículo está equipado com aquecedo-
res de punhos, que apenas podem ser uti-
lizados com o motor em funcionamento.
Existem 4 configurações para o aquecedor
de punho.
Para aumentar a temperatura do aquece-
dor de punho, prima a parte “ ” do inter-
ruptor de selecção. Para diminuir a
temperatura do aquecedor de punho, pri-
ma a parte “ ” do interruptor de selec-
ção.PRECAUÇÃO
PCA17931
Certifique-se de que usa luvas
quan do utilizar os aquece dores de
punho.
Se a temperatura ambiente for de
20 °C (68 °F) ou superior, não regule
o aquece dor de punho para o nível
alto.
Se o punho d o guiador ou d o acele-
ra dor ficar desgasta do ou danifica-
d o, interrompa a utilização dos
aquece dores de punho e substitua
os punhos.
Seleccionar o visor de informaçõesExistem 3 visores de informações. O visor
de informações seleccionado pode ser al-
terado premindo o interruptor de selecção.
Nos visores de informações são mostrados
os itens que se seguem:
um visor do conta-quilómetros
visores do contador de percurso
um visor do contador de percurso da
reserva de combustível
um visor de autonomia estimada
um visor de tempo decorrido
um visor da temperatura ambiente
um visor da temperatura do refrige-
rante
um visor do consumo médio de com-
bustível
um visor do consumo instantâneo de
combustível
Os itens mostrados em cada visor de infor-
mações podem ser seleccionados.
Para configurar ou seleccionar os itens
mostrados, consulte a página 3-16.
Visor de conta-quilómetros:
Visores do contador de percurso:
Desligado
Baixo
Médio Visor
Ponto de afinação
Alto

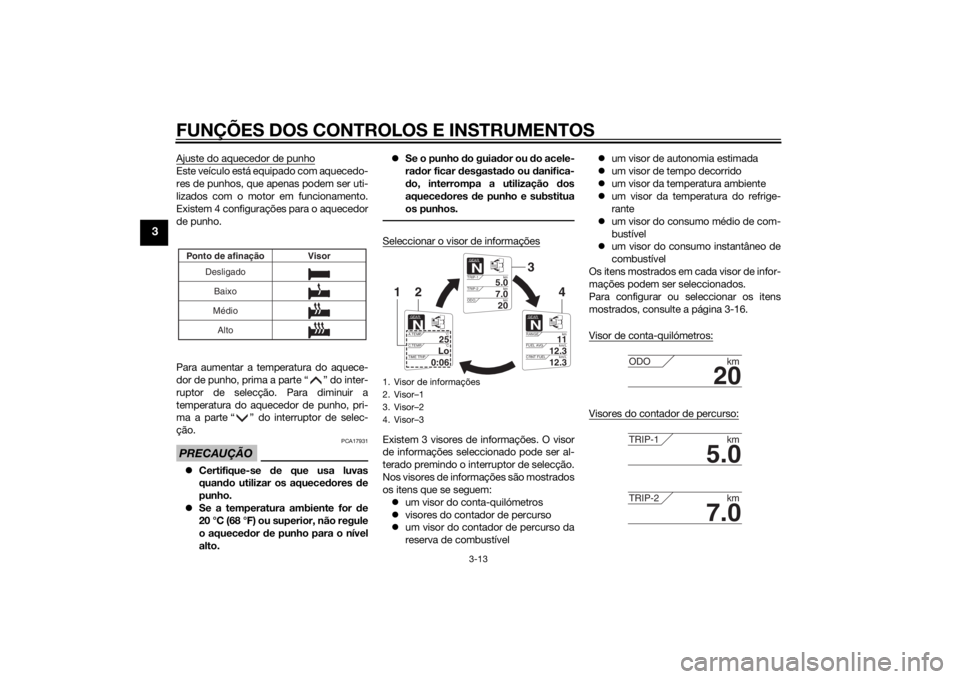

1. Visor de informações
2. Visor–1
3. Visor–2
4. Visor–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGEkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
U1MCP1P0.book Page 13 Monday, August 19, 2013 6:53 PM
Page 29 of 122

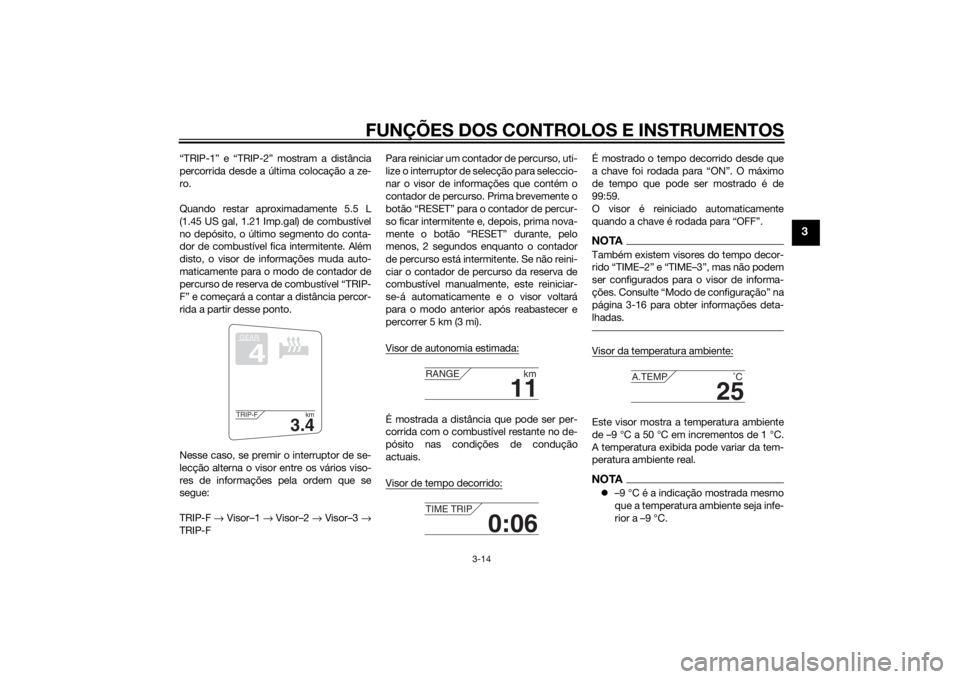

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
“TRIP-1” e “TRIP-2” mostram a distância
percorrida desde a última colocação a ze-
ro.
Quando restar aproximadamente 5.5 L
(1.45 US gal, 1.21 Imp.gal) de combustível
no depósito, o último segmento do conta-
dor de combustível fica intermitente. Além
disto, o visor de informações muda auto-
maticamente para o modo de contador de
percurso de reserva de combustível “TRIP-
F” e começará a contar a distância percor-
rida a partir desse ponto.
Nesse caso, se premir o interruptor de se-
lecção alterna o visor entre os vários viso-
res de informações pela ordem que se
segue:
TRIP-F → Visor–1 → Visor–2 → Visor–3 →
TRIP-F Para reiniciar um contador de percurso, uti-
lize o interruptor de selecção para seleccio-
nar o visor de informações que contém o
contador de percurso. Prima brevemente o
botão “RESET” para o contador de percur-
so ficar intermitente e, depois, prima nova-
mente o botão “RESET” durante, pelo
menos, 2 segundos enquanto o contador
de percurso está intermitente. Se não reini-
ciar o contador de percurso da reserva de
combustível manualmente, este reiniciar-
se-á automaticamente e o visor voltará
para o modo anterior após reabastecer e
percorrer 5 km (3 mi).
Visor de autonomia estimada:
É mostrada a distância que pode ser per-
corrida com o combustível restante no de-
pósito nas condições de condução
actuais.
Visor de tempo decorrido:
É mostrado o tempo decorrido desde que
a chave foi rodada para “ON”. O máximo
de tempo que pode ser mostrado é de
99:59.
O visor é reiniciado automaticamente
quando a chave é rodada para “OFF”.NOTATambém existem visores do tempo decor-
rido “TIME–2” e “TIME–3”, mas não podem
ser configurados para o visor de informa-
ções. Consulte “Modo de configuração” na
página 3-16 para obter informações deta-
lhadas.Visor da temperatura ambiente:Este visor mostra a temperatura ambiente
de –9 °C a 50 °C em incrementos de 1 °C.
A temperatura exibida pode variar da tem-
peratura ambiente real.NOTA
–9 °C é a indicação mostrada mesmo
que a temperatura ambiente seja infe-
rior a –9 °C.
GEAR4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
U1MCP1P0.book Page 14 Monday, August 19, 2013 6:53 PM
Page 30 of 122

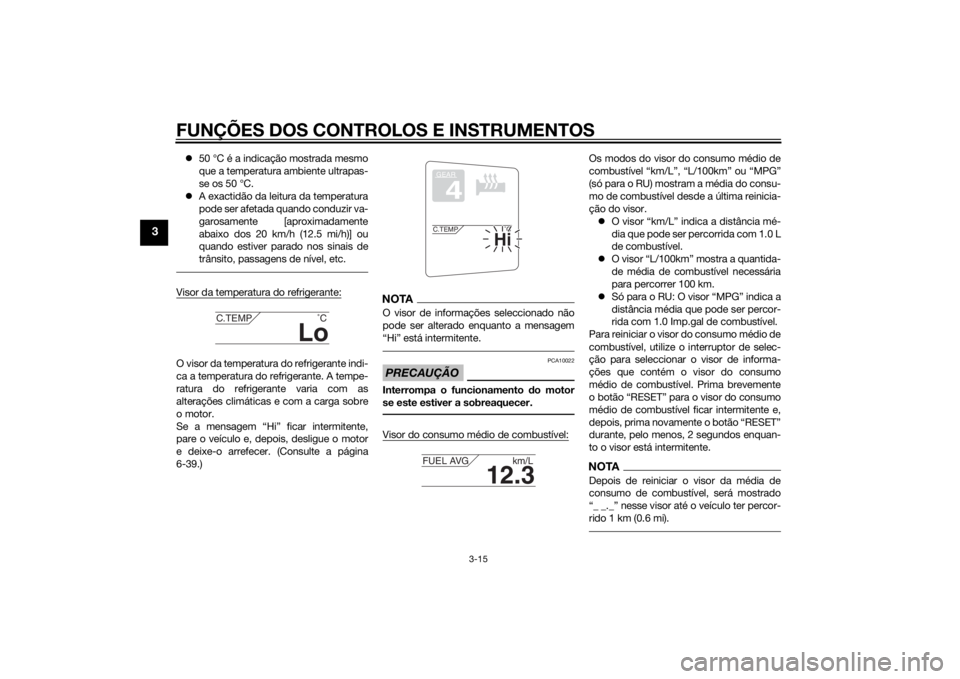

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
50 °C é a indicação mostrada mesmo
que a temperatura ambiente ultrapas-
se os 50 °C.
A exactidão da leitura da temperatura
pode ser afetada quando conduzir va-
garosamente [aproximadamente
abaixo dos 20 km/h (12.5 mi/h)] ou
quando estiver parado nos sinais de
trânsito, passagens de nível, etc.Visor da temperatura do refrigerante:O visor da temperatura do refrigerante indi-
ca a temperatura do refrigerante. A tempe-
ratura do refrigerante varia com as
alterações climáticas e com a carga sobre
o motor.
Se a mensagem “Hi” ficar intermitente,
pare o veículo e, depois, desligue o motor
e deixe-o arrefecer. (Consulte a página
6-39.)
NOTAO visor de informações seleccionado não
pode ser alterado enquanto a mensagem
“Hi” está intermitente.PRECAUÇÃO
PCA10022
Interrompa o funcionamento d o motor
se este estiver a sobreaquecer.Visor do consumo médio de combustível:
Os modos do visor do consumo médio de
combustível “km/L”, “L/100km” ou “MPG”
(só para o RU) mostram a média do consu-
mo de combustível desde a última reinicia-
ção do visor. O visor “km/L” indica a distância mé-
dia que pode ser percorrida com 1.0 L
de combustível.
O visor “L/100km” mostra a quantida-
de média de combustível necessária
para percorrer 100 km.
Só para o RU: O visor “MPG” indica a
distância média que pode ser percor-
rida com 1.0 Imp.gal de combustível.
Para reiniciar o visor do consumo médio de
combustível, utilize o interruptor de selec-
ção para seleccionar o visor de informa-
ções que contém o visor do consumo
médio de combustível. Prima brevemente
o botão “RESET” para o visor do consumo
médio de combustível ficar intermitente e,
depois, prima novamente o botão “RESET”
durante, pelo menos, 2 segundos enquan-
to o visor está intermitente.NOTADepois de reiniciar o visor da média de
consumo de combustível, será mostrado
“_ _._” nesse visor até o veículo ter percor-
rido 1 km (0.6 mi).
Lo
C.TEMP ˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U1MCP1P0.book Page 15 Monday, August 19, 2013 6:53 PM
