YAMAHA FJR1300A 2014 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.6. Aplique una capa fina de aceite demotor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.7. Coloque el nuevo cartucho del filtrode aceite y seguidamente apriételo
con una llave dinamométrica hasta al-
canzar la torsión especificada. 8. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
9. Añada la cantidad especificada del aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
12
1. Junta tórica
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor: 43 Nm (4.3 m·kgf, 31 ft·lbf)1
U1MCS1S0.book Page 14 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite d el motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites d e calidad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.
10. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTASi el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.ATENCIÓN
SCA10402
Si la luz de aviso d e nivel de aceite par-
pa dea o permanece encen did a aunque
el nivel de aceite sea correcto, pare in-
me diatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.11. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20017
Aceite del engranaje finalAntes de cada utilización debe comprobar
si la caja del engranaje final pierde aceite.
Si observa alguna fuga, haga revisar y re-
parar el vehículo en un concesionario
Yamaha. Además, debe comprobar el nivel de aceite del engranaje final y cambiar éste,
del modo siguiente, según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase.
ADVERTENCIA
SWA10371
 Asegúrese de que no penetre nin-
gún material extraño en la caja del
engranaje final.
 Asegúrese de que no caiga aceite
en el neumático o en la rue da.Para comprobar el nivel de aceite del en-
granaje final 1. Coloque el vehículo sobre el caballete
central.NOTAVerifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada hacia
un lado, la lectura puede resultar errónea.
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Sin sustitución del cartucho del fil-
tro de aceite:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con sustitución del cartucho del fil-
tro de aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1MCS1S0.book Page 15 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
2. Extraiga el perno de llenado de aceitedel engranaje final con su junta y com-
pruebe el nivel en la caja del engranaje
final.NOTAEl aceite debe encontrarse en el borde del
orificio de llenado.3. Si el aceite se encuentra por debajodel borde del orificio de llenado, aña-
da una cantidad suficiente de aceite
del tipo recomendado hasta el nivel
correcto.
4. Compruebe si la junta está dañada y cámbiela según sea necesario. 5. Coloque el perno de llenado de aceite
del engranaje final con la junta y aprié-
telo con el par especificado.
Para cambiar el aceite del engranaje fi-
nal 1. Sitúe el vehículo sobre una superficie
horizontal.
2. Coloque una bandeja debajo de la caja del engranaje final para recoger el
aceite usado.
3. Extraiga el perno de llenado y el perno de drenaje de aceite del engranaje fi-
nal con sus respectivas juntas para
vaciar el aceite de la caja del engrana-
je final. 4. Coloque el perno de drenaje de aceite
del engranaje final con la junta nueva
y apriételo con el par especificado.
5. Añada aceite del engranaje final del tipo recomendado hasta el borde del

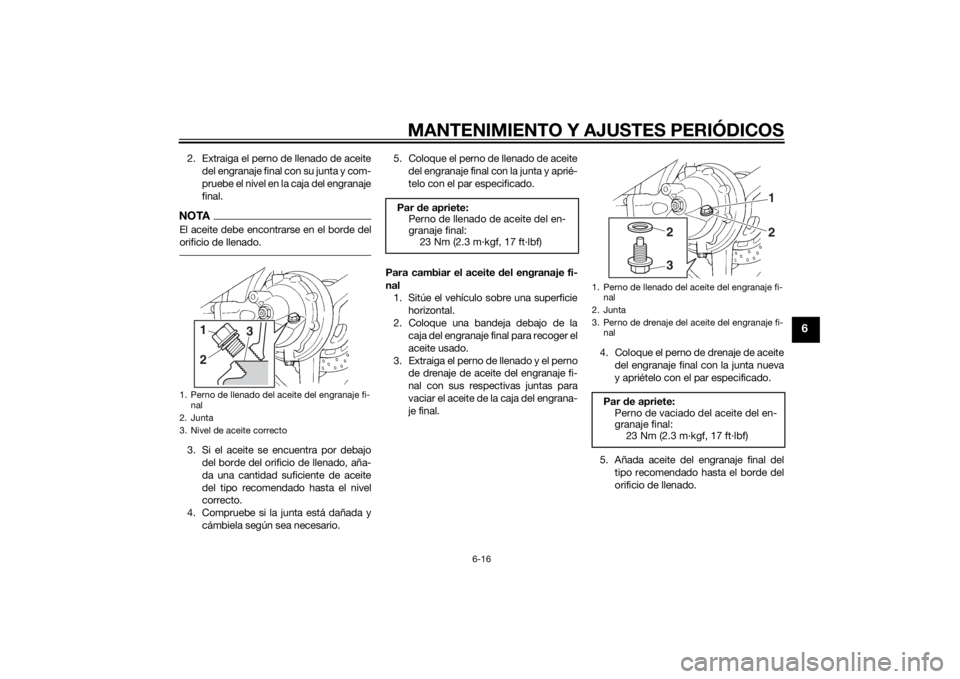

orificio de llenado.1. Perno de llenado del aceite del engranaje fi-nal
2. Junta
3. Nivel de aceite correcto
3
21
Par de apriete:
Perno de llenado de aceite del en-
granaje final: 23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Perno de llenado del aceite del engranaje fi-
nal
2. Junta
3. Perno de drenaje del aceite del engranaje fi- nal
Par de apriete:
Perno de vaciado del aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
12
3
2
U1MCS1S0.book Page 16 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
6. Compruebe si la junta del perno de lle-nado está dañada y cámbiela según
sea necesario.
7. Coloque el perno de llenado de aceite con la junta y apriételo con el par es-
pecificado.
8. Compruebe si la caja del engranaje fi- nal pierde aceite. Si pierde aceite ave-
rigüe la causa.
SAU20071
Líqui do refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU54161
Para comprobar el nivel de líqui do refri-
gerante 1. Coloque el vehículo sobre el caballete central.NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
 Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Desmonte el panel de la toma de ven-
tilación del lado izquierdo del carena-
do. (Véase la página 3-38).
3. Compruebe el nivel de líquido refrige- rante en el depósito.
NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.4. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito.
Aceite
del engranaje final recomen-
d ad o:
Aceite de engranaje de cardán ori-
ginal Yamaha exclusivo para
FJR1300/VMAX
Canti dad d e aceite:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Par de apriete:
Perno de llenado de aceite del en-

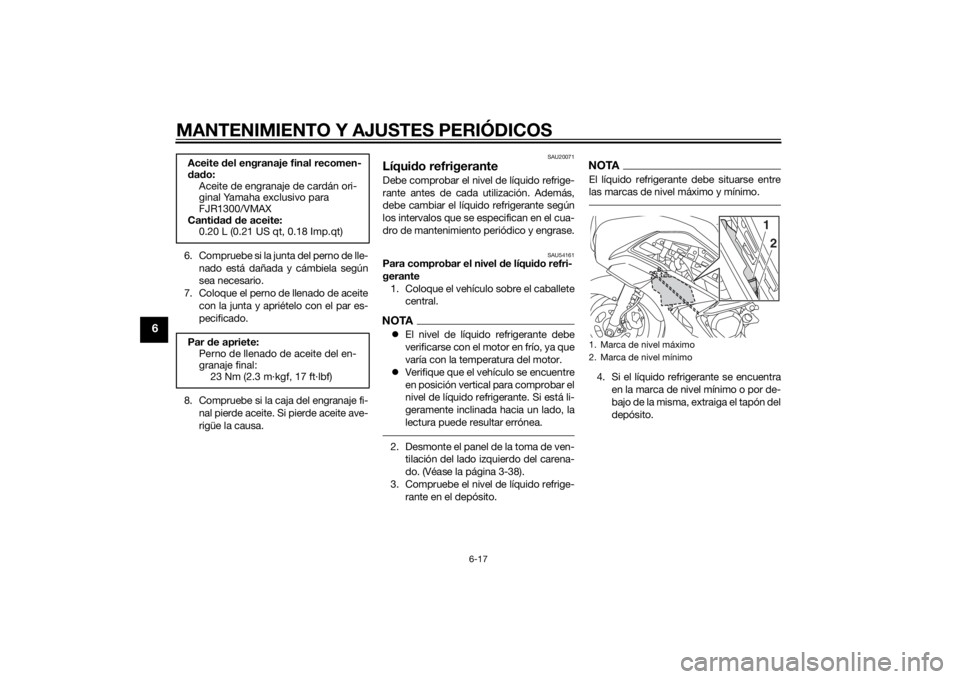

granaje final: 23 Nm (2.3 m·kgf, 17 ft·lbf)1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2
U1MCS1S0.book Page 17 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
5. Añada líquido refrigerante o agua des-tilada para elevar el nivel hasta la mar-
ca de nivel máximo y coloque el tapón
del depósito. ¡ADVERTENCIA! Quite
solamente el tapón del depósito de
líqui do refrigerante. No quite nunca
el tapón del rad iador cuan do el mo-
tor esté caliente.
[SWA15162]
ATENCIÓN:
Si no d ispone de líqui do refrigeran-
te, utilice en su lugar agua destila da
o agua blan da del grifo. No utilice
agua dura o agua sala da, ya que re-
sultan perju diciales para el motor.
Si ha utiliza do agua en lugar de lí-
qui do refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegi do contra las hela das
y la corrosión. Si ha añad id o agua al
líqui do refrigerante, haga compro- bar lo antes posible en un conce-
sionario Yamaha el conteni
do de
anticongelante en el líqui do refrige-
rante; de lo contrario d isminuirá la
eficacia del líqui do refrigerante.
[SCA10473]
6. Monte el panel.
SAU33032
Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del ra dia dor
cuan do el motor esté caliente.
[SWA10382] SAU20474
Limpieza
del elemento del filtro
d e aireDebe limpiar o cambiar el filtro de aire se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase. Limpie o cambie según sea necesa-
rio el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el panel B. (Véase la página 6-9).
2. Desmonte el soporte de admisión de
aire quitando el tornillo y los tornillos
de fijación rápida.
3. Desmonte la cubierta de la caja del fil- tro de aire quitando los tornillos.

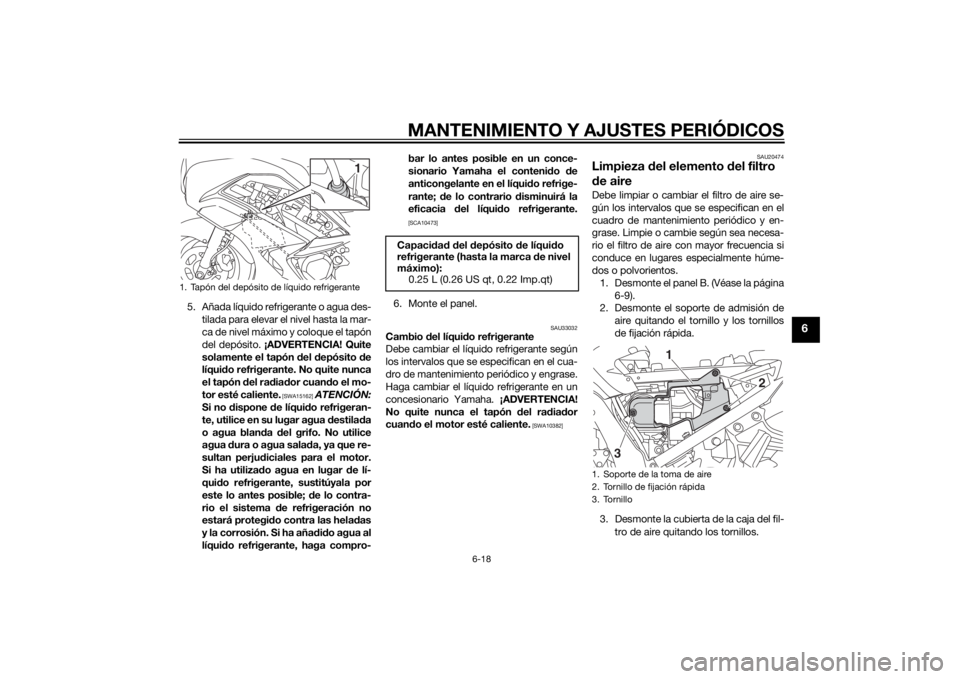

1. Tapón del depósito de líquido refrigerante
1
Capaci dad d el depósito de líqui do
refrigerante (hasta la marca de nivel
máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Soporte de la toma de aire
2. Tornillo de fijación rápida
3. Tornillo
1
3
2
U1MCS1S0.book Page 18 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
4. Extraiga el filtro de aire.
5. Golpee ligeramente el filtro de airepara eliminar la mayor parte del polvo
y la suciedad y, seguidamente, elimi-
ne el resto con aire comprimido como
se muestra. Si el filtro de aire está da-
ñado, cámbielo. 6. Introduzca el filtro de aire en su caja.
ATENCIÓN: Verifique que el filtro de
aire esté correctamente asenta do
en la caja del filtro de aire. El motor
no se debe utilizar nunca sin el filtro
d e aire monta do; de lo contrario, el
o los pistones y/o cilin dros pue den
d esgastarse excesivamente.
[SCA10482]
7. Monte la cubierta de la caja del filtro
de aire colocando los tornillos.
ATENCIÓN: Compruebe que el tubo
respira dero/ de desbor damiento del
d epósito de gasolina no esté pinza-
d o.
[SCA15412]
8. Monte el soporte de admisión de aire
colocando el tornillo y los tornillos de
fijación rápida.
9. Monte el panel.

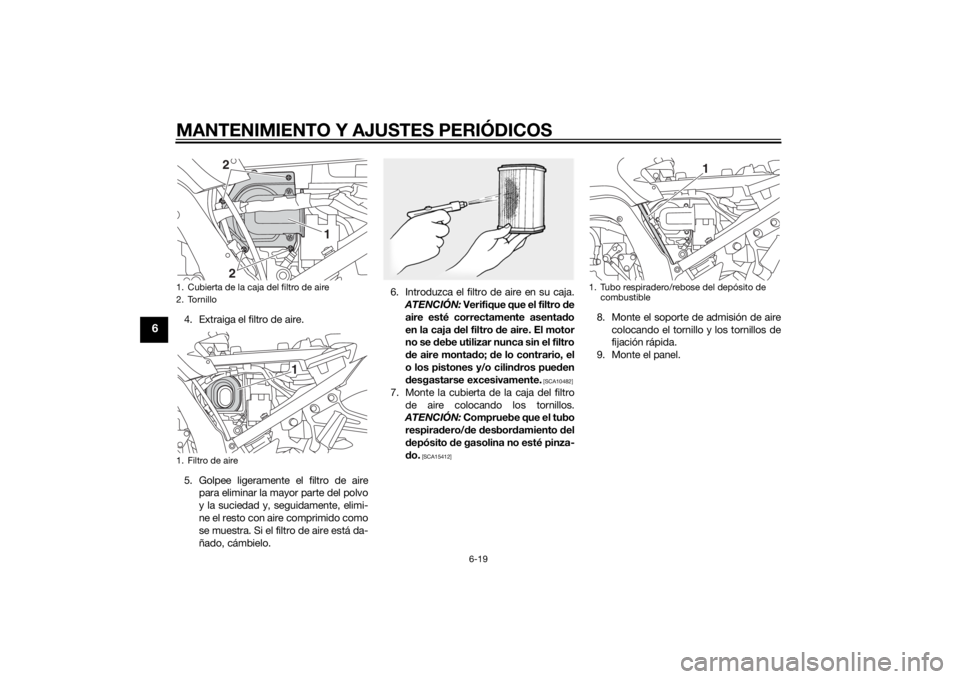

1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
2
2 1
1
1. Tubo respiradero/rebose del depósito de
combustible
1
U1MCS1S0.book Page 19 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
SAU44735
Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21385
Comprobación del juego libre d el
puño del acelerad orEl juego libre del puño del acelerador debe
medir 1.0–3.0 mm (0.04–0.12 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
Ralentí
del motor:
1000–1100 r/min

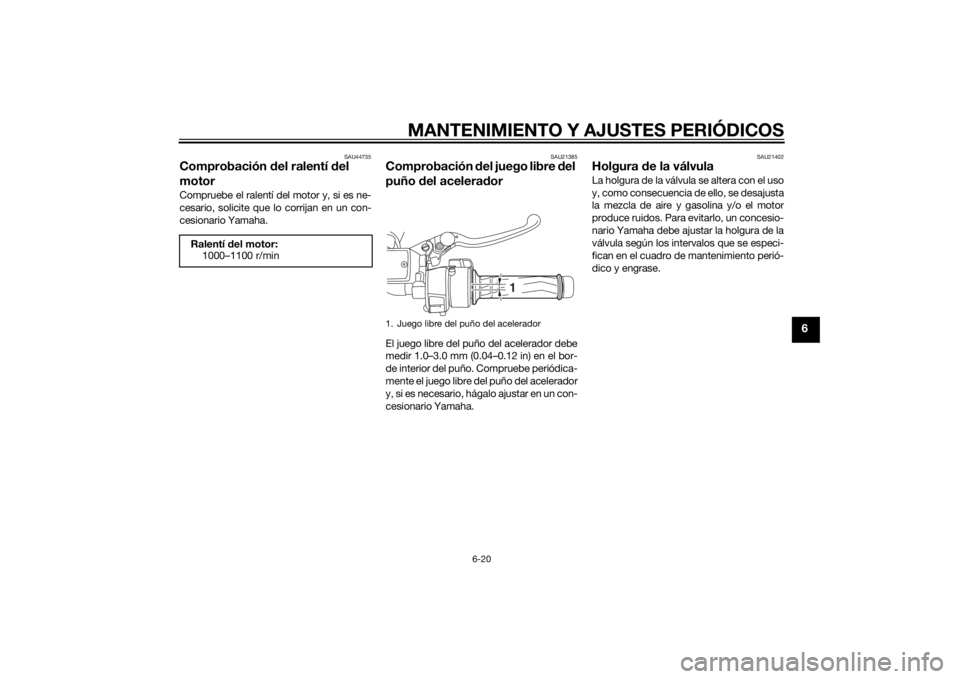

1. Juego libre del puño del acelerador
1
U1MCS1S0.book Page 20 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
SAU21779
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia d e daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos d ebe
comprobarse y ajustarse con los
neumáticos en frío (es d ecir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente). 
La presión d e los neumáticos d ebe
ajustarse en función de la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologad os para este mo de-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
Presión
de aire de los neumáticos
(med id a con los neumáticos en
frío):
Hasta 90 kg (198 lb) de carga:
Delantero: 250 kPa (2.50 kgf/cm², 36 psi)
Tr a s e r o : 290 kPa (2.90 kgf/cm², 42 psi)
De 90 kg (198 lb) a la carga máxi-
ma: Delantero:250 kPa (2.50 kgf/cm², 36 psi)
Tr a s e r o : 290 kPa (2.90 kgf/cm², 42 psi)
Con ducción a alta veloci dad :
Delantero: 250 kPa (2.50 kgf/cm², 36 psi)
Tr a s e r o :
290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*: 215 kg (474 lb)

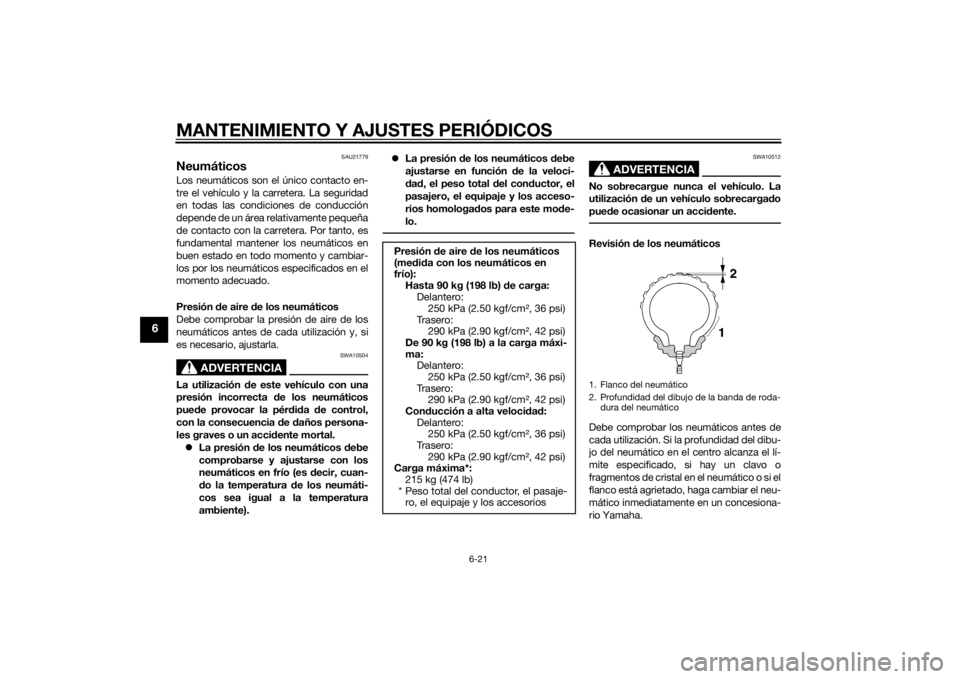

* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios 1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
U1MCS1S0.book Page 21 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastad os reduce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución de to da pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello. 
Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para d esarrollar sus
características óptimas.
Información relativa a los neumáticos
Esta motocicleta está equipada con neu-
máticos sin cámara, válvulas de aire y llan-
tas de aleación.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien- to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10482

Los neumáticos delantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que po dría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin d e evitar fugas de aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se d esinflen durante la
marcha a alta veloci dad .Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
Profun
did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)

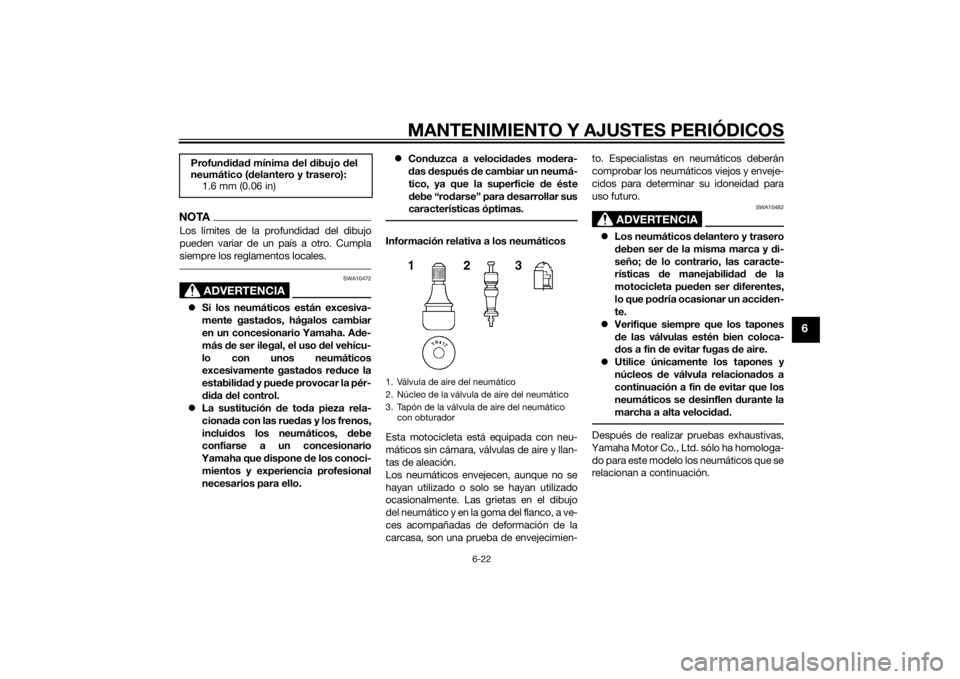

1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
U1MCS1S0.book Page 22 Thursday, August 8, 2013 11:16 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
ADVERTENCIA
SWA10601
Esta motocicleta está equipada con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.  Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pue den presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas. 
Hasta que no hayan si do “rod ad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por
lo tanto, después de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo dera da con veloci dad es de
aproxima damente 100 km (60 mi).
 Antes de con ducir a veloci dad alta
es necesario que los neumáticos se
hayan calenta do.
 Ajuste siempre la presión de aire de
los neumáticos en función de l as
con dic

iones de utilización.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Neumático
delantero:
Ta m a ñ o :
120/70 ZR17M/C (58W)
Marca/modelo: BRIDGESTONE/BT023F F
METZELER/Roadtec Z8
Neumático trasero: Ta m a ñ o :
180/55 ZR17M/C (73W)
Marca/modelo: BRIDGESTONE/BT023R F
METZELER/Roadtec Z8 C
DELANTERO y TRASERO: Válvula de aire del neumático:
TR412
Núcleo de la válvula: #9100 (original)
U1MCS1S0.book Page 23 Thursday, August 8, 2013 11:16 AM
