COMMANDES ET INSTRUMENTS
3-36
3
7. Remettre la selle du passager enplace.N.B.Avant de démarrer, s’assurer que les selles
sont correctement en place.
FAU40254

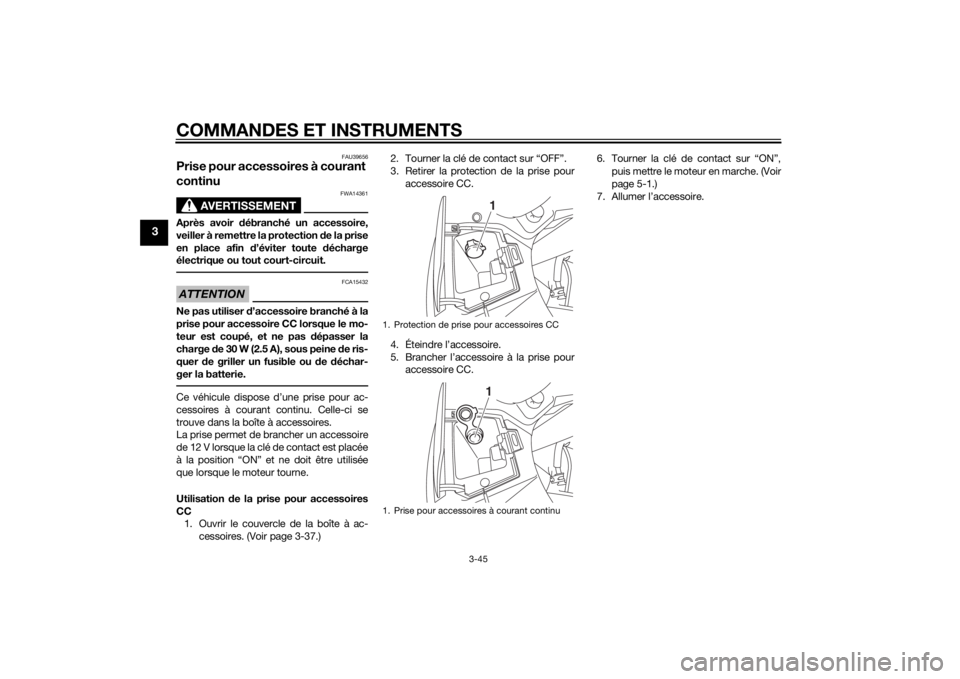

Compartiments de rangementCe véhicule dispose de deux comparti-
ments de rangement.
Le compartiment de rangement A est situé
sous la selle du pilote. (Voir page 3-32.)
Le compartiment de rangement B est situé
sous la selle du passager. (Voir page 3-32.) Avant de ranger des documents ou autres
objets dans un compartiment de range-
ment, il est préférable de les placer dans
une pochette en plastique afin de les proté-
ger contre l’humidité. En
lavant le véhicule,
prendre soin de ne pas laisser pénétrer
d’eau dans un compartiment de range-
ment.
AVERTISSEMENT
FWA14421
 Ne pas dépasser la charge maxi-
male du compartiment de range-
ment A, qui est d e 1 kg (2 lb).
 Ne pas dépasser la charge maxi-
male du compartiment de range-
ment B, qui est d e 3 kg (7 lb).
 Ne pas dépasser la charge maxi-
male du véhicule, qui est de 215 kg
(474 lb).
1. Compartiment de rangement A
1. Compartiment de rangement B
1
1
U1MCF1F0.book Page 36 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-37
3
FAU39481

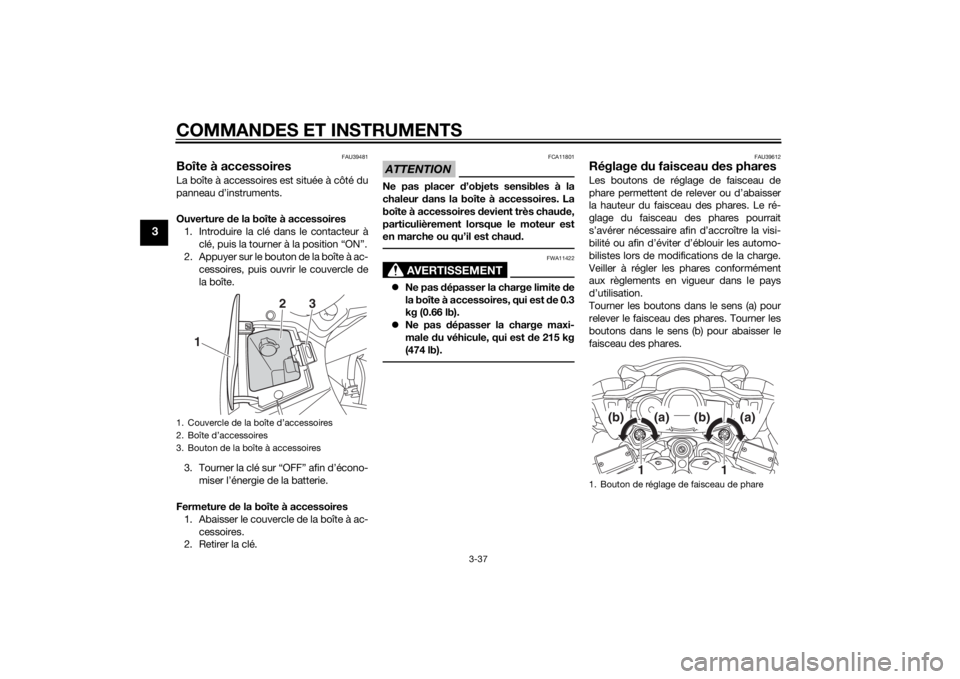

Boîte à accessoiresLa boîte à accessoires est située à côté du
panneau d’instruments.
Ouverture de la boîte à accessoires
1. Introduire la clé dans le contacteur à clé, puis la tourner à la position “ON”.
2. Appuyer sur le bouton de la boîte à ac-
cessoires, puis ouvrir le couvercle de
la boîte.
3. Tourner la clé sur “OFF” afin d’écono- miser l’énergie de la batterie.
Fermeture de la boîte à accessoires
1. Abaisser le couvercle de la boîte à ac- cessoires.
2. Retirer la clé.
ATTENTION
FCA11801
Ne pas placer d’objets sensibles à la
chaleur dans la boîte à accessoires. La
boîte à accessoires devient très chau de,
particulièrement lorsque le moteur est
en marche ou qu’il est chau d.
AVERTISSEMENT
FWA11422
 Ne pas d épasser la charge limite d e
la boîte à accessoires, qui est de 0.3
kg (0.66 lb).
 Ne pas d épasser la charge maxi-
male du véhicule, qui est de 215 kg
(474 lb).
FAU39612
Réglage du faisceau d es pharesLes boutons de réglage de faisceau de
phare permettent de relever ou d’abaisser
la hauteur du faisceau des phares. Le ré-
glage du faisceau des phares pourrait
s’avérer nécessaire afin d’accroître la visi-
bilité ou afin d’éviter d’éblouir les automo-
bilistes lors de modifications de la charge.
Veiller à régler les phares conformément
aux règlements en vigueur dans le pays
d’utilisation.
Tourner les boutons dans le sens (a) pour
relever le faisceau des phares. Tourner les
boutons dans le sens (b) pour abaisser le
faisceau des phares.
1. Couvercle de la boîte d’accessoires
2. Boîte d’accessoires
3. Bouton de la boîte à accessoires
1
2
3
1. Bouton de réglage de faisceau de phare
1
1
(b)
(a)
(b)
(a)
U1MCF1F0.book Page 37 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-38
3
FAU39642
Position du gui donLa hauteur des demi-guidons est réglable
sur trois positions. Confier le réglage de la
position des demi-guidons à un conces-
sionnaire Yamaha.
FAU54151

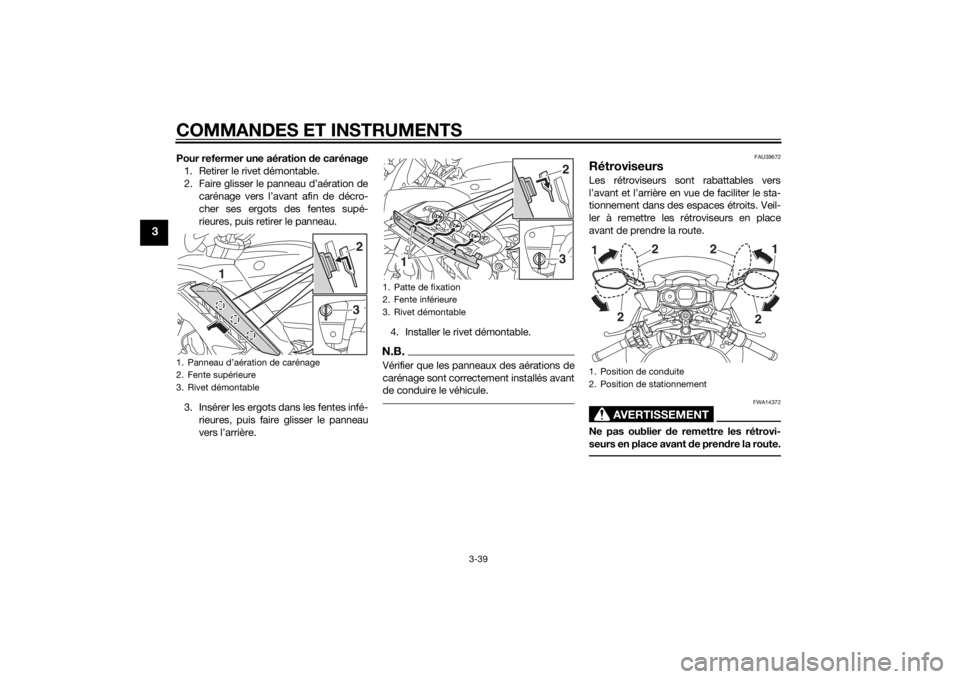

Ouverture et fermeture des aéra-
tions de carénageLes aérations de carénage peuvent être ou-
vertes de 20 mm (0.79 in) pour une
meilleure ventilation lors de la conduite
dans des conditions plus rigoureuses.
Pour ouvrir une aération de carénage
1. Retirer le rivet démontable.
2. Faire glisser le panneau d’aération de carénage vers l’avant afin de décro-
cher ses ergots des fentes inférieures,
puis retirer le panneau. 3. Insérer les ergots dans les fentes su-
périeures, puis faire glisser le panneau
vers l’arrière.
4. Installer le rivet démontable.
1. Guidon
11
1. Position de fermeture
2. Position d’ouverture
1
2
1. Panneau d’aération de carénage
2. Fente inférieure
3. Rivet démontable
1. Patte de fixation
2. Fente supérieure
3. Rivet démontable
3
1
2
1
32
U1MCF1F0.book Page 38 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-39
3
Pour refermer une aération de carénage
1. Retirer le rivet démontable.
2. Faire glisser le panneau d’aération de carénage vers l’avant afin de décro-
cher ses ergots des fentes supé-
rieures, puis retirer le panneau.
3. Insérer les ergots dans les fentes infé- rieures, puis faire glisser le panneau
vers l’arrière. 4. Installer le rivet démontable.
N.B.Vérifier que les panneaux des aérations de
carénage sont correctement installés avant
de conduire le véhicule.
FAU39672
RétroviseursLes rétroviseurs sont rabattables vers
l’avant et l’arrière en vue de faciliter le sta-
tionnement dans des espaces étroits. Veil-
ler à remettre les rétroviseurs en place
avant de prendre la route.
AVERTISSEMENT
FWA14372
Ne pas oublier
de remettre les rétrovi-
seurs en place avant de pren dre la route.
1. Panneau d’aération de carénage
2. Fente supérieure
3. Rivet démontable
3
1
2
1. Patte de fixation
2. Fente inférieure
3. Rivet démontable
1
32
1. Position de conduite
2. Position de stationnement
2
2
1
2 2
1
U1MCF1F0.book Page 39 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-40
3
FAU54141

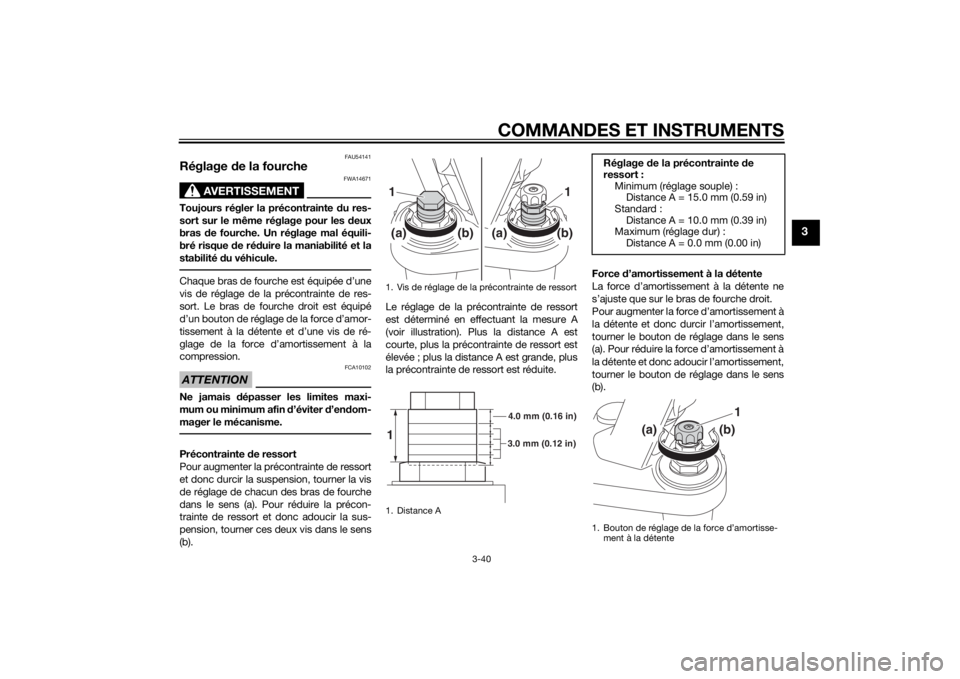

Réglage de la fourche
AVERTISSEMENT
FWA14671
Toujours régler la précontrainte du res-
sort sur le même réglage pour les deux
bras de fourche. Un réglage mal équili-
bré risque de réd uire la maniabilité et la
stabilité du véhicule.Chaque bras de fourche est équipée d’une
vis de réglage de la précontrainte de res-
sort. Le bras de fourche droit est équipé
d’un bouton de réglage de la force d’amor-
tissement à la détente et d’une vis de ré-
glage de la force d’amortissement à la
compression.ATTENTION
FCA10102
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la sus-
pension, tourner ces deux vis dans le sens
(b). Le réglage de la précontrainte de ressort
est déterminé en effectuant la mesure A
(voir illustration). Plus la distance A est
courte, plus la précontrainte de ressort est
élevée ; plus la distance A est grande, plus
la précontrainte de ressort est réduite.
Force
d’amortissement à la d étente
La force d’amortissement à la détente ne
s’ajuste que sur le bras de fourche droit.
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b).
1. Vis de réglage de la précontrainte de ressort
1. Distance A
(a)
(b)1
1(a)
(b)
4.0 mm (0.16 in)
3.0 mm (0.12 in)
1
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) : Distance A = 15.0 mm (0.59 in)
Standard :
Distance A = 10.0 mm (0.39 in)
Maximum (réglage dur) : Distance A = 0.0 mm (0.00 in)
1. Bouton de réglage de la force d’amortisse-
ment à la détente
(a)
(b)
1
U1MCF1F0.book Page 40 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-41
3

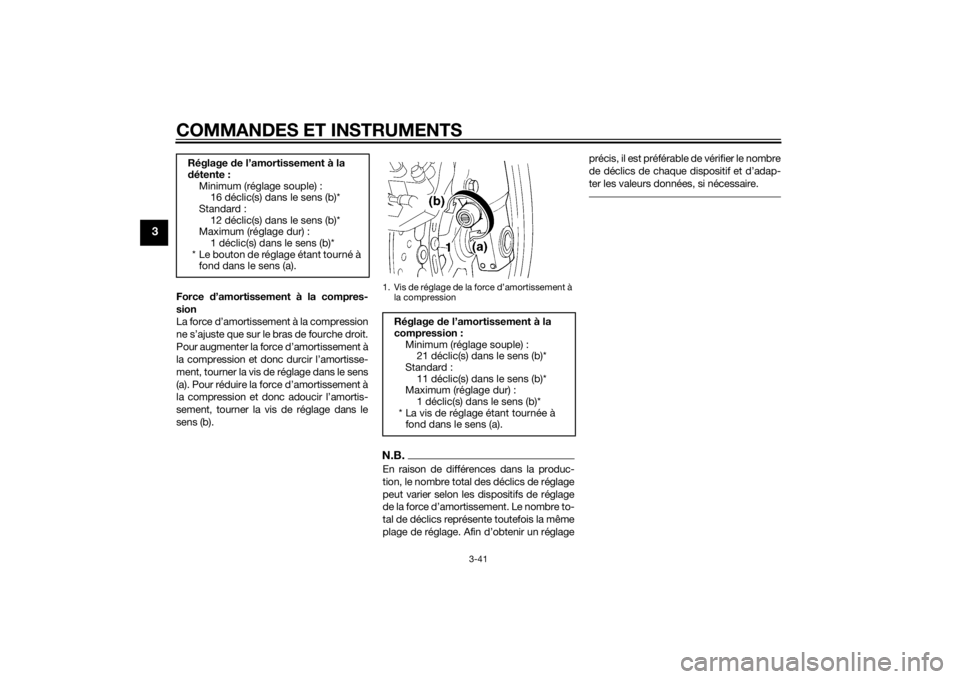

Force d’amortissement à la compres-
sion
La force d’amortissement à la compression
ne s’ajuste que sur le bras de fourche droit.
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la compression et donc adoucir l’amortis-
sement, tourner la vis de réglage dans le
sens (b).
N.B.En raison de différences dans la produc-
tion, le nombre total des déclics de réglage
peut varier selon les dispositifs de réglage
de la force d’amortissement. Le nombre to-
tal de déclics représente toutefois la même
plage de réglage. Afin d’obtenir un réglage précis, il est préférable de vérifier le nombre
de déclics de chaque dispositif et d’adap-
ter les valeurs données, si nécessaire.
Réglage
de l’amortissement à la
d étente :
Minimum (réglage souple) : 16 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compressionRéglage de l’amortissement à la
compression : Minimum (réglage souple) :21 déclic(s) dans le sens (b)*
Standard : 11 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
U1MCF1F0.book Page 41 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-42
3
FAU14917

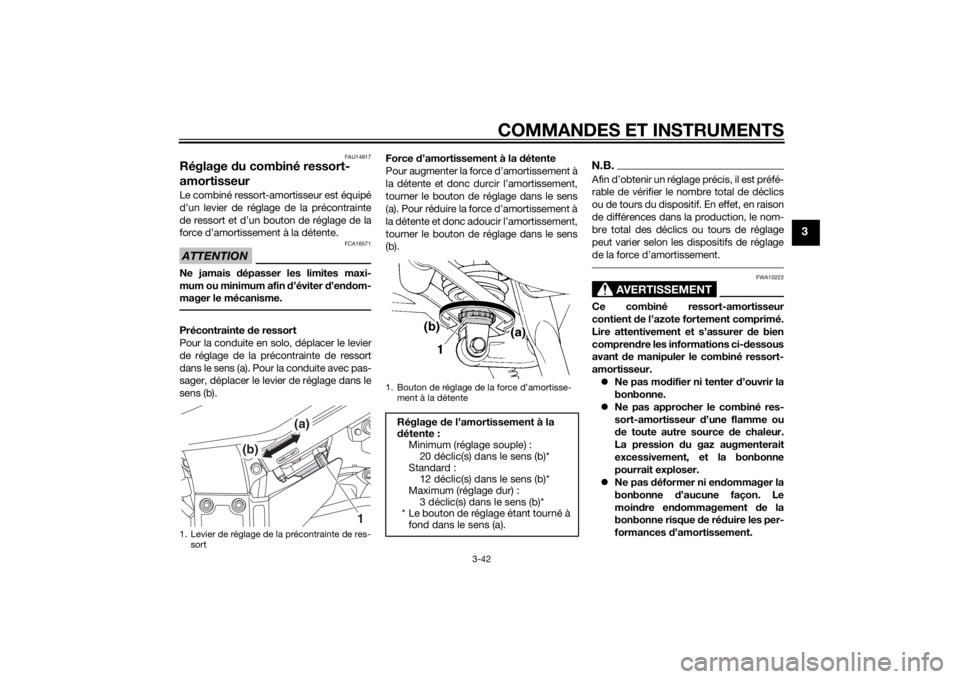

Réglage du combiné ressort-
amortisseurLe combiné ressort-amortisseur est équipé
d’un levier de réglage de la précontrainte
de ressort et d’un bouton de réglage de la
force d’amortissement à la détente.ATTENTION
FCA16571
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en dom-
mager le mécanisme.Précontrainte de ressort
Pour la conduite en solo, déplacer le levier
de réglage de la précontrainte de ressort
dans le sens (a). Pour la conduite avec pas-
sager, déplacer le levier de réglage dans le
sens (b). Force
d’amortissement à la d étente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b).
N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours du dispositif. En effet, en raison
de différences dans la production, le nom-
bre total des déclics ou tours de réglage
peut varier selon les dispositifs de réglage
de la force d’amortissement.
AVERTISSEMENT
FWA10222
Ce combiné ressort-amortisseur
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer de bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.  Ne pas mod ifier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source d e chaleur.
La pression du gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement de la
bonbonne risque de ré duire les per-
formances d’amortissement.
1. Levier de réglage de la précontrainte de res-
sort
1
(b)
(a)
1. Bouton de réglage de la force d’amortisse- ment à la détente
Réglage de l’amortissement à la
d étente :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard : 12 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 3 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à
fond dans le sens (a).
U1MCF1F0.book Page 42 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-43
3
Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’ allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
FAU54491
Coupe-circuit d’allumageLe circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
 Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est ac-
tionné mais que la béquille latérale n’a
pas été relevée.
 Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la bé-
quille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.
U1MCF1F0.book Page 43 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-44
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur/démarreur est en
position “ ”.
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le côté “ ” du coupe-circuit du moteur/démarreur.Le moteur démarre-t-il ?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12.
Appuyer sur le côté “ ” du coupe-circuit du moteur/démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
AVERTISSEMENT
●
Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.
●
Si un mauvais fonctionnement est constaté,
faire contrôler le circuit par un
concessionnaire Yamaha avant de démarrer.
U1MCF1F0.book Page 44 Thursday, August 8, 2013 11:07 AM

COMMANDES ET INSTRUMENTS
3-45
3
FAU39656
Prise pour accessoires à courant
continu
AVERTISSEMENT
FWA14361
Après avoir débranché un accessoire,
veiller à remettre la protection de la prise
en place afin d’éviter toute décharge
électrique ou tout court-circuit.ATTENTION
FCA15432
Ne pas utiliser d ’accessoire branché à la
prise pour accessoire CC lorsque le mo-
teur est coupé, et ne pas dépasser la
charge de 30 W (2.5 A), sous peine de ris-
quer de griller un fusible ou de déchar-
ger la batterie.Ce véhicule dispose d’une prise pour ac-
cessoires à courant continu. Celle-ci se
trouve dans la boîte à accessoires.
La prise permet de brancher un accessoire
de 12 V lorsque la clé de contact est placée
à la position “ON” et ne doit être utilisée
que lorsque le moteur tourne.
Utilisation de la prise pour accessoires
CC 1. Ouvrir le couvercle de la boîte à ac-
cessoires. (Voir page 3-37.) 2. Tourner la clé de contact sur “OFF”.
3. Retirer la protection de la prise pour
accessoire CC.
4. Éteindre l’accessoire.
5. Brancher l’accessoire à la prise pour accessoire CC. 6. Tourner la clé de contact sur “ON”,
puis mettre le moteur en marche. (Voir
page 5-1.)
7. Allumer l’accessoire.
1. Protection de prise pour accessoires CC
1. Prise pour accessoires à courant continu
11
U1MCF1F0.book Page 45 Thursday, August 8, 2013 11:07 AM
