YAMAHA FJR1300A 2015 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total:
1325/1455 mm (52.2/57.3 in)
Altura del asiento:
805/825 mm (31.7/32.5 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo:
130 mm (5.12 in)
Radio de giro mínimo:
3100 mm (122.0 in)Peso:Peso en orden de marcha:
289 kg (637 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en línea
Cilindrada:
1298 cm3
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión:
10.8 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40 o
20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán SAE 80W-
90 API GL-5 originales Yamaha
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Cantidad de reserva de combustible:
5.5 L (1.45 US gal, 1.21 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
1MC1 00Bujía(s):Fabricante/modelo:
NGK/CPR8EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.563 (75/48)
Transmisión final:
Eje
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1MCS2S0.book Page 1 Tuesday, June 10, 2014 10:30 AM

ESPECIFICACIONES
8-2
8
Relación de reducción secundaria:
2.698 (35/37 x 21/27 x 33/9)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
2.529 (43/17)
2a:
1.773 (39/22)
3a:
1.348 (31/23)
4a:
1.077 (28/26)
5a:
0.929 (26/28)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
26.00 °
Base del ángulo de inclinación:
109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT023F F
Fabricante/modelo:
METZELER/Roadtec Z8
Neumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo:
BRIDGESTONE/BT023R F
Fabricante/modelo:
METZELER/Roadtec Z8 CCarga:Carga máxima:
215 kg (474 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Condiciones de carga:
90–215 kg (198–474 lb)
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Sistema de freno unificado:Operación:
Se activa con el freno traseroFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135 mm (5.3 in)
U1MCS2S0.book Page 2 Tuesday, June 10, 2014 10:30 AM

ESPECIFICACIONES
8-3
8
Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
125 mm (4.9 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
GT14B-4
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60.0 W/55.0 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
LED
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
LEDLuz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema regulador de
velocidad “SET”:
LED
Luz indicadora del sistema regulador de
velocidad “ON”:
LED
Luz indicadora del sistema inmovilizador:
LED
Indicador/luz de aviso del sistema de control
de tracción:
LED
Fusibles:Fusible principal 1:
50.0 A
Fusible principal 2:
30.0 A
Fusible del faro:
25.0 AFusible de la luz de freno:
1.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
20.0 A
Fusible del motor del ventilador del radiador:
10.0 A × 2
Fusible de la luz de aviso de peligro:
7.5 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible del regulador de velocidad:
1.0 A
Fusible de la toma de corriente continua:
3.0 A
Fusible de repuesto:
7.5 A
Fusible de parabrisas:
20.0 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
U1MCS2S0.book Page 3 Tuesday, June 10, 2014 10:30 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU53562

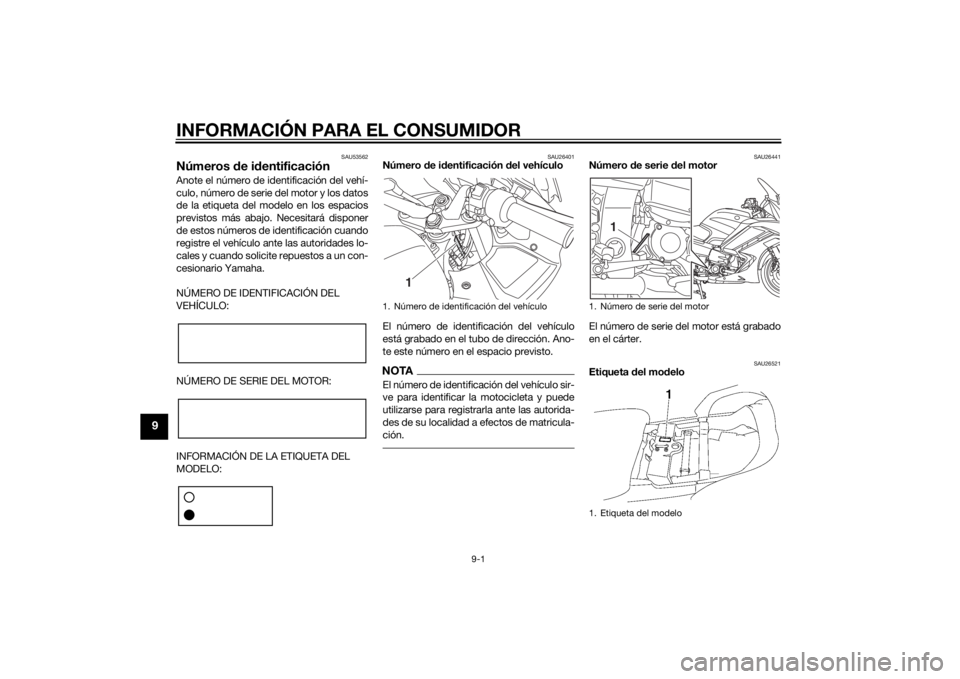

Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26441
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
SAU26521
Etiqueta del modelo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
U1MCS2S0.book Page 1 Tuesday, June 10, 2014 10:30 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-32). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
U1MCS2S0.book Page 2 Tuesday, June 10, 2014 10:30 AM

10-1
10
INDEXAABS ....................................................... 3-26
Aceite del engranaje final...................... 6-15
Aceite del motor y cartucho del filtro
de aceite ............................................. 6-13
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-33
Arranque del motor ................................. 5-1
Asientos ................................................ 3-32BBatería................................................... 6-32
Bombilla de la luz de la matrícula,
cambio................................................ 6-36
Bombilla del faro ................................... 6-35
Bombilla de un intermitente trasero o
de la luz de freno/piloto trasero,
cambio................................................ 6-36
Bujías, comprobación ........................... 6-12CCaballete central y caballete lateral,
comprobación y engrase.................... 6-29
Caballete lateral .................................... 3-43
Cables, comprobación y engrase ......... 6-27
Caja de accesorios ............................... 3-37
Cambio ................................................... 5-2
Catalizador............................................ 3-31
Cojinetes de las ruedas,
comprobación .................................... 6-31
Color mate, precaución .......................... 7-1
Compartimentos portaobjetos .............. 3-36
Comprobación y engrase de los
pedales de freno y cambio ................. 6-28
Conjunto amortiguador, ajuste ............. 3-41Conmutador de luces/interruptor de
ráfagas ............................................... 3-23
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-38
Cuidados ................................................ 7-1
DDirección, comprobación ..................... 6-31
D-mode (modo de conducción) ........... 3-22EEspecificaciones .................................... 8-1
Espejos retrovisores ............................. 3-39
Estacionamiento ..................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire, limpieza .......................... 6-18
Fusibles, cambio .................................. 6-33GGasolina ............................................... 3-30HHolgura de la válvula ............................ 6-20
Horquilla delantera, ajuste.................... 3-40
Horquilla delantera, comprobación ...... 6-30IIdentificación de averías....................... 6-37
Indicador/luz de aviso del sistema de
control de tracción ............................... 3-5
Indicador multifunción ............................ 3-9
Información relativa a la seguridad ........ 1-1
Interruptor de arranque/paro del
motor.................................................. 3-24
Interruptor de intermitencia .................. 3-23
Interruptor de la bocina ........................ 3-24
Interruptor de luces de emergencia ..... 3-24Interruptor de menú ..............................3-24
Interruptor de selección ........................3-24
Interruptores de la luz de freno .............6-24
Interruptores del manillar ......................3-23
Interruptores del regulador de
velocidad de crucero ..........................3-24
Interruptor principal/Bloqueo de la
dirección ...............................................3-2
JJuego de herramientas ...........................6-2
Juego libre de la maneta del freno,
comprobación ....................................6-24
Juego libre del puño del acelerador,
comprobación ....................................6-20LLíquido de frenos y embrague,
comprobación ....................................6-25
Líquido refrigerante ...............................6-17
Líquidos de freno y embrague,
cambio ................................................6-27
Luces indicadoras de intermitencia ........3-4
Luces indicadoras del sistema
regulador de velocidad .........................3-4
Luces indicadoras y de aviso .................3-3
Luz de aviso de avería del motor ............3-4
Luz de aviso del ABS ..............................3-4
Luz de aviso del nivel de aceite ..............3-4
Luz de los faros, ajuste .........................3-37
Luz de los intermitentes delanteros ......6-35
Luz de posición .....................................6-35
Luz indicadora del sistema
inmovilizador.........................................3-5
Luz indicadora de punto muerto .............3-4
U1MCS2S0.book Page 1 Tuesday, June 10, 2014 10:30 AM

INDEX
10-2
10
MManeta de embrague .................. 3-25, 6-24
Maneta de freno ................................... 3-26
Manetas de freno y embrague,
comprobación y engrase ................... 6-29
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-5NNeumáticos .......................................... 6-21
Número de identificación del vehículo ... 9-1
Número de serie del motor..................... 9-1
Números de identificación...................... 9-1PPaneles, desmontaje y montaje ............. 6-9
Pastillas de freno delantero y trasero,
comprobación .................................... 6-25
Pedal de cambio................................... 3-25
Pedal de freno ...................................... 3-26
Pivotes del basculante, engrase .......... 6-30
Posición del manillar, ajuste ................. 3-38
Puño del acelerador y cable,
comprobación y engrase ................... 6-28RRalentí del motor, comprobación ......... 6-20
Rodaje del motor .................................... 5-3
Ruedas ................................................. 6-23SSistema de control de tracción ............ 3-27
Sistema de corte del circuito de
encendido .......................................... 3-43
Sistema inmovilizador ............................ 3-1
Sistema regulador de velocidad ............. 3-6
Situación de las piezas ........................... 2-1Suspensión trasera, engrase ............... 6-30
TTapón del depósito de gasolina........... 3-29
Testigo de luces de carretera ................ 3-4
Toma de corriente continua ................. 3-45
Tomas de ventilación del carenado,
apertura y cierre ................................. 3-38
Tubo respiradero/rebose del
depósito de combustible ................... 3-31
U1MCS2S0.book Page 2 Tuesday, June 10, 2014 10:30 AM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM

PRINTED IN JAPAN2014.06-0.3×1 CR (S)
DIC183
IMPRESO EN PAPEL RECICLADO
Manual original
