Mantenimiento y ajustes periódicos
6-14
6
SAU19889
Aceite del motor y cartucho del
filtro de aceite
Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y el cartucho del fil-
tro de aceite según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el nivel d e aceite del
motor 1. Coloque el vehículo sobre el caballete central. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, deje que se calien-
te unos minutos y luego párelo.
3. Espere unos minutos para que el acei- te se asiente y seguidamente observe
el nivel por la mirilla del nivel de aceite
situada en el lado inferior izquierdo del
cárter.
NOTA
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por debajo de la marca de nivel mínimo,
añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.
NOTA
Compruebe si la junta tórica está dañada y
cámbiela según sea necesario.
Para cambiar el aceite d el motor (con o
sin sustitución d el cartucho del filtro de
aceite)
1. Sitúe el vehículo sobre una superficie horizontal.
2. Arranque el motor, deje que se calien-
te unos minutos y luego párelo.
3. Coloque una bandeja debajo del mo- tor para recoger el aceite usado.
4. Retire el tapón de llenado de aceite del motor y el perno de drenaje con la
junta para vaciar el aceite del cárter.
1. Mirilla de control del nivel de aceite del mo-tor
2. Tapón de llenado de aceite del motor
3. Marca de nivel máximo
4. Marca de nivel mínimo
3 1
4
2
1. Tapón de llenado de aceite del motor
2. Junta tórica
2
1
UB88S1S0.book Page 14 Wednesday, July 12, 2017 11:30 AM

Mantenimiento y ajustes periódicos
6-15
6
NOTA
Omita los pasos 5–7 si no va a cambiar el
cartucho del filtro de aceite.
5. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
NOTA
Puede adquirir una llave para filtros de
aceite en un concesionario Yamaha.
6. Aplique una capa fina de aceite de
motor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTA
Verifique que la junta tórica quede bien
asentada.
7. Coloque el nuevo cartucho del filtrode aceite y seguidamente apriételo
con una llave dinamométrica hasta al-
canzar la torsión especificada.
8. Coloque el perno de drenaje de aceite del motor con la junta nueva y apriéte-
lo con el par especificado.
1. Perno de drenaje del aceite del motor
2. Junta
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
1
2
1
2
1. Junta tórica
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite: 17 N·m (1.7 kgf·m, 13 lb·ft)
Par de apriete:
Perno de drenaje del aceite del mo-
tor: 43 N·m (4.3 kgf·m, 32 lb·ft)
1
UB88S1S0.book Page 15 Wednesday, July 12, 2017 11:30 AM

Mantenimiento y ajustes periódicos
6-16
6
9. Rellene con la cantidad especificada
de aceite de motor del tipo recomen-
dado.
NOTA
No olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
ATENCIÓN
SCA11621
Para evitar que el embrague patine
(puesto que el aceite del motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites de cali dad
superior a la especificad a. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.
10. Compruebe si la junta tórica está da- ñada y cámbiela según sea necesario. 11. Coloque y apriete el tapón de llenado
del aceite de motor.
12. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTA
Si el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.
ATENCIÓN
SCA10402
Si la luz d e aviso de nivel d e aceite par-
pa dea o permanece encen did a aunque
el nivel de aceite sea correcto, pare in-
me diatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.
13. Pare el motor, compruebe el nivel de aceite y corríjalo según sea necesario.
Aceite
de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Cambio de aceite: 3.80 L (4.02 US qt, 3.34 Imp.qt)
Con desmontaje del filtro de aceite: 4.00 L (4.23 US qt, 3.52 Imp.qt)
1. Tapón de llenado de aceite del motor
2. Junta tórica
2
1
UB88S1S0.book Page 16 Wednesday, July 12, 2017 11:30 AM

Mantenimiento y ajustes periódicos
6-17
6
SAU20017
Aceite del engranaje final
Antes de cada utilización debe comprobar
si la caja del engranaje final pierde aceite.
Si observa alguna fuga, haga revisar y re-
parar el vehículo en un concesionario
Yamaha. Además, debe comprobar el nivel de aceite del engranaje final y cambiar éste,
del modo siguiente, según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase.
ADVERTENCIA
SWA10371
 Asegúrese de que no penetre nin-
gún material extraño en la caja del
engranaje final.
 Asegúrese de que no caiga aceite
en el neumático o en la rue da.
Para comprobar el nivel de aceite del en-
granaje final 1. Coloque el vehículo sobre el caballete central.
NOTA
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada hacia
un lado, la lectura puede resultar errónea.
2. Extraiga el perno de llenado de aceite
del engranaje final con su junta y com-
pruebe el nivel en la caja del engranaje
final.
NOTA
El aceite debe encontrarse en el borde del
orificio de llenado.
3. Si el aceite se encuentra por debajodel borde del orificio de llenado, aña-
da una cantidad suficiente de aceite
del tipo recomendado hasta el nivel
correcto.
4. Compruebe si la junta está dañada y cámbiela según sea necesario.
5. Coloque el perno de llenado de aceite del engranaje final con la junta y aprié-
telo con el par especificado.
Para cambiar el aceite del engranaje fi-
nal 1. Sitúe el vehículo sobre una superficie horizontal.
2. Coloque una bandeja debajo de la caja del engranaje final para recoger el
aceite usado.
3. Extraiga el perno de llenado y el perno de drenaje de aceite del engranaje fi-
nal con sus respectivas juntas para
vaciar el aceite de la caja del engrana-
je final.

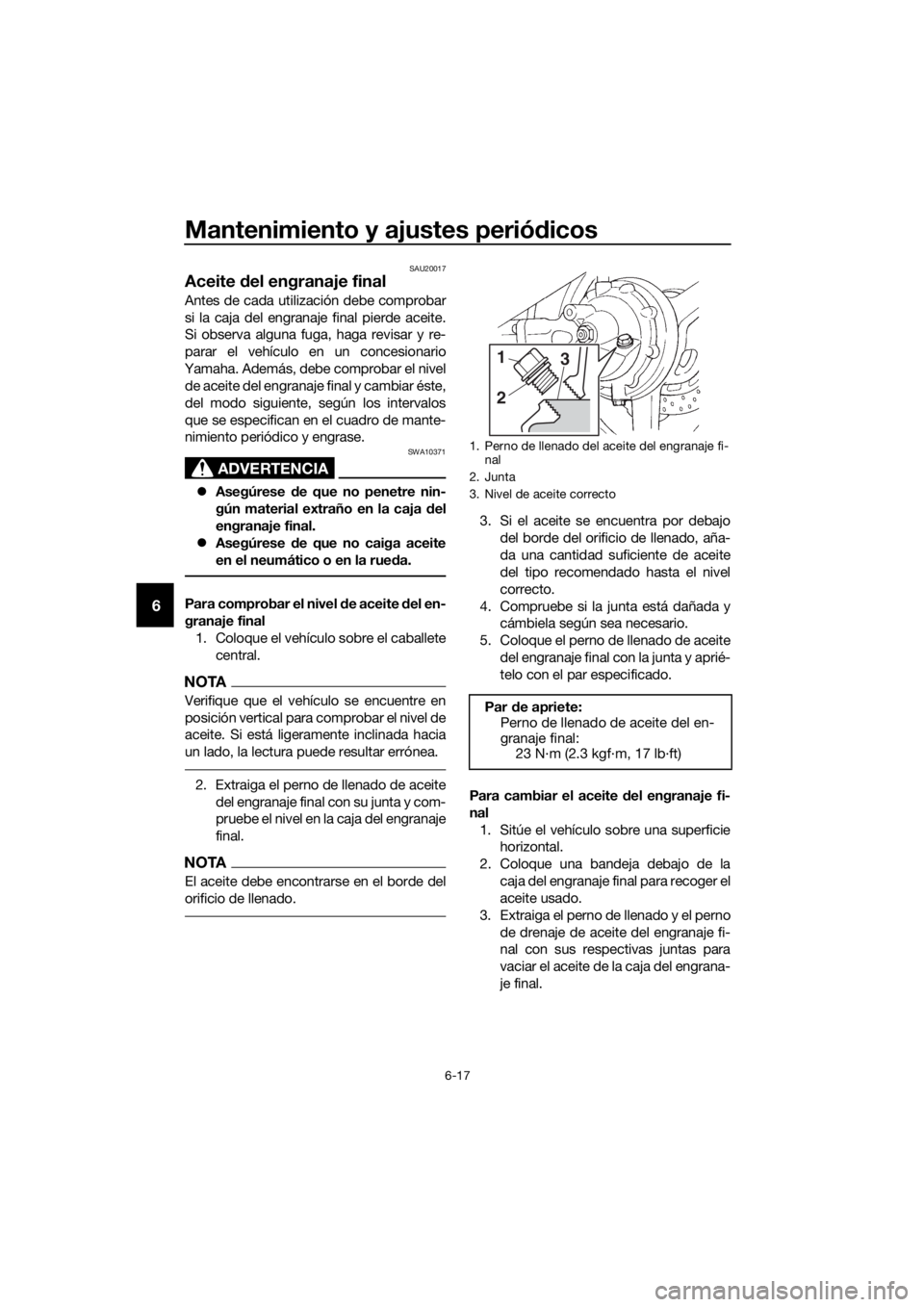

1. Perno de llenado del aceite del engranaje fi-nal
2. Junta
3. Nivel de aceite correcto
Par de apriete:
Perno de llenado de aceite del en-
granaje final: 23 N·m (2.3 kgf·m, 17 lb·ft)
3
2
1
UB88S1S0.book Page 17 Wednesday, July 12, 2017 11:30 AM

Mantenimiento y ajustes periódicos
6-18
6
4. Coloque el perno de drenaje de aceite
del engranaje final con la junta nueva
y apriételo con el par especificado.
5. Añada aceite del engranaje final del tipo recomendado hasta el borde del
orificio de llenado.
6. Compruebe si la junta del perno de lle- nado está dañada y cámbiela según
sea necesario.
7. Coloque el perno de llenado de aceite con la junta y apriételo con el par es-
pecificado. 8. Compruebe si la caja del engranaje fi-
nal pierde aceite. Si pierde aceite ave-
rigüe la causa.
1. Perno de llenado del aceite del engranaje fi-nal
2. Junta
3. Perno de drenaje del aceite del engranaje fi- nal
Par de apriete:
Perno de vaciado del aceite del en-
granaje final:
23 N·m (2.3 kgf·m, 17 lb·ft)
Aceite del engranaje final recomen-
d ad o:
Aceite de engranaje de cardán SAE
80W-90 API GL-5 originales
Ya m a h a
Canti dad d e aceite:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Par de apriete:
Perno de llenado de aceite del en-
granaje final: 23 N·m (2.3 kgf·m, 17 lb·ft)
1
2
32
UB88S1S0.book Page 18 Wednesday, July 12, 2017 11:30 AM

Mantenimiento y ajustes periódicos
6-19
6
SAUS1203
Líqui do refrigerante
El nivel de líquido refrigerante se debe
comprobar con regularidad. Además, debe
cambiar el líquido refrigerante según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico.
NOTA
Si no dispone de líquido refrigerante origi-
nal Yamaha, utilice un anticongelante al eti-
leno glicol con inhibidores de corrosión
para motores de aluminio, mezclado con
agua destilada en una proporción de 1:1.
SAU54164Para comprobar el nivel de líqui do refri-
gerante 1. Espere a que el motor se enfríe. El ni-
vel de refrigerante varía con la tempe-
ratura del motor.
2. Coloque el vehículo sobre el caballete
central.
3. Desmonte el panel de la toma de ven- tilación del lado izquierdo del carena-
do. (Véase la página 3-38).
4. Observe el depósito de líquido refrige- rante. 5. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
qui do refrigerante. No quite nunca
el tapón del ra dia dor cuan do el mo-
tor esté caliente.
[SWA15162]
6. Añada líquido refrigerante o agua des- tilada para elevar el nivel hasta la mar-
ca de nivel máximo y coloque el tapón
del depósito. ATENCIÓN: Si no dis-
pone de líqui do refrigerante, utilice
en su lugar agua destila da o agua
blan da del grifo. No utilice agua
d ura o agua sala da, ya que resultan
perju diciales para el motor. Si ha
utiliza do agua en lugar de líquid o
refrigerante, sustitúyala por este lo
antes posible; d e lo contrario el sis-
Líqui
do refrigerante recomen dad o:
Líquido refrigerante YAMALUBE
Canti dad d e líqui do refrigerante:
Depósito de líquido refrigerante
(marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidos todos los pa-
sos): 2.60 L (2.75 US qt, 2.29 Imp.qt)

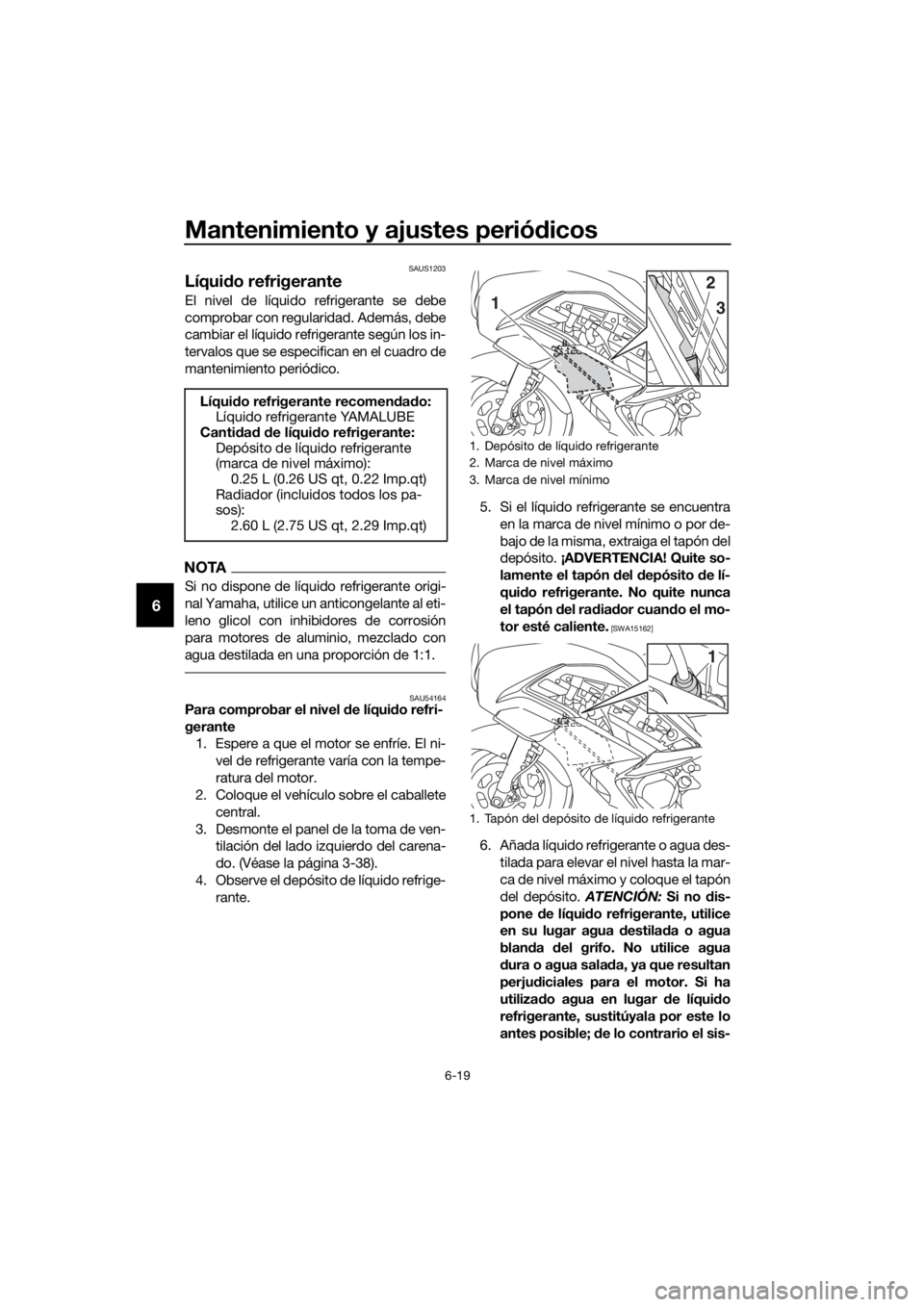

1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón del depósito de líquido refrigerante
2
1 3
1
UB88S1S0.book Page 19 Wednesday, July 12, 2017 11:30 AM

Mantenimiento y ajustes periódicos
6-20
6
tema de refrigeración no estará
protegi do contra las hela das y la
corrosión. Si ha aña did o agua al lí-
qui do refrigerante, haga comprobar
lo antes posible en un concesiona-
rio Yamaha el conteni do de anti-
congelante en el líqui do
refrigerante; de lo contrario dismi-
nuirá la eficacia del líqui do refrige-
rante.
[SCA10473]
7. Monte el panel.
SAU33032Cambio del líqui do refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón d el radia dor
cuan do el motor esté caliente.
[SWA10382] SAU72990
Limpieza
del elemento del filtro
d e aire
Debe limpiar o cambiar el filtro de aire se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase. Limpie o cambie según sea necesa-
rio el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el panel B. (Véase la página 6-9).
2. Desmonte el soporte de admisión de
aire quitando el tornillo y los tornillos
de fijación rápida.
3. Desmonte la cubierta de la caja del fil- tro de aire quitando los tornillos.
4. Extraiga el filtro de aire.
1. Soporte de la toma de aire
2. Tornillo de fijación rápida
3. Tornillo
1. Cubierta de la caja del filtro de aire
2. Tornillo
1
3
2
2
2 1
UB88S1S0.book Page 20 Wednesday, July 12, 2017 11:30 AM

Mantenimiento y ajustes periódicos
6-21
6
5. Golpee ligeramente el filtro de aire
para eliminar la mayor parte del polvo
y la suciedad y, seguidamente, elimi-
ne el resto con aire comprimido como
se muestra. Si el filtro de aire está da-
ñado, cámbielo.
6. Introduzca el filtro de aire en su caja. ATENCIÓN: Verifique que el filtro de
aire esté correctamente asenta do
en la caja del filtro de aire. El motor
no se debe utilizar nunca sin el filtro
d e aire montad o; de lo contrario, el
o los pistones y/o cilin dros pue den
d esgastarse excesivamente.
[SCA10482]
7. Monte la cubierta de la caja del filtro
de aire colocando los tornillos.
ATENCIÓN: Compruebe que el tubo
d e desbor damiento del depósito de
gasolina no esté pinza do.
[SCA23280]
8. Monte el soporte de admisión de aire
colocando el tornillo y los tornillos de
fijación rápida.
9. Monte el panel.
1. Filtro de aire
1
1. Tubo de desbordamiento del depósito de gasolina
1
UB88S1S0.book Page 21 Wednesday, July 12, 2017 11:30 AM

Mantenimiento y ajustes periódicos
6-22
6
SAU44735
Comprobación del ralentí del
motor
Compruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un con-
cesionario Yamaha.
SAU21386
Comprobación del juego libre del
puño del acelerad or
Mida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
Ralentí
del motor:
1000–1100 r/min
1. Juego libre del puño del acelerador
Juego libre del puño del acelera dor:
1.0–3.0 mm (0.04–0.12 in)
1
UB88S1S0.book Page 22 Wednesday, July 12, 2017 11:30 AM

Mantenimiento y ajustes periódicos
6-23
6
SAU21403
Holgura de las válvulas
Las válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.
NOTA
Este servicio debe realizarse con el motor
frío.
SAU64410
Neumáticos
Los neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia d e daños persona-
les graves o un acci dente mortal.
 La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
 La presión de los neumáticos debe
ajustarse en función de la veloci-
d ad , el peso total d el conductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mod e-
lo.
UB88S1S0.book Page 23 Wednesday, July 12, 2017 11:30 AM
