FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-36
3
6. Alinhe o prolongamento da parte infe-rior do assento do condutor com a ra-
nhura da posição “H” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado. 7. Instale o assento do passageiro.
Para ajustar a altura do assento do con-
d utor para a posição mais baixa
1. Retire o assento do condutor. (Con- sulte a página 3-33.)
2. Retire o regulador de altura do assen-
to do condutor, puxando-o para cima.
3. Mova a cobertura do suporte do as- sento do condutor para a posição su-
perior.
4. Instale o regulador de altura do assen- to do condutor de modo que a marca
“L” fique alinhada com a marca de
concordância. 5. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento A, conforme ilus-
trado.1. Prolongamento
2. Suporte do assento B (para posição alta)
3. Cobertura do suporte do assento do condu-tor
1. Ranhura da posição “H”
1. Regulador da altura do assento do condutor
2. Marca “L”
3. Marca de concordância
U2PDP0P0.book Page 36 Monday, July 15, 2013 3:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-37
3
6. Alinhe o prolongamento da parte infe-rior do assento do condutor com a ra-
nhura da posição “L” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado. 7. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
PAU40254
Compartimentos
de armazena-
gemEste veículo está equipado com dois com-
partimentos de armazenagem.
O compartimento de armazenagem A en-
contra-se por baixo do assento do condu-
tor. (Consulte a página 3-33.)
O compartimento de armazenagem B en-
contra-se por baixo do assento do passa-
geiro. (Consulte a página 3-33.)
1. Prolongamento
2. Cobertura do suporte do assento do condu- tor
3. Suporte do assento A (para posição baixa)
1
2
3
1. Ranhura da posição “L”
1. Compartimento de armazenagem A
1
U2PDP0P0.book Page 37 Monday, July 15, 2013 3:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-38
3
Quando guardar documentos ou outros ar-
tigos num compartimento de armazena-
gem, não se esqueça de os colocar num
saco de plástico para que não se molhem.
Quando lavar o veículo, tenha cuidado para
não deixar entrar água nos compartimen-
tos de armazenagem.
AVISO
PWA14421
Não exce da o limite d e carga de 1
kg (2 lb) para o compartimento de
armazenagem A.
 Não exce da o limite d e carga de 3
kg (7 lb) para o compartimento de
armazenagem B.
 Não exced a a carga máxima d e 212
kg (467 lb) no veículo.
PAU39481
Caixa acessóriaA caixa acessória encontra-se junto do pai-
nel de contadores.
Para abrir a caixa acessória
1. Introduza a chave no interruptor prin- cipal e depois rode-a para “ON”.
2. Prima o botão da caixa acessória e,
depois, abra a respectiva tampa.
3. Rode a chave para “OFF” para preser- var a bateria.
Para fechar a caixa acessória 1. Pouse a tampa da caixa acessória.
2. Retire a chave.
PRECAUÇÃO
PCA11801
Não coloque pro dutos sensíveis ao ca-
lor na caixa acessória. A caixa acessória
fica extremamente quente, especial-
mente quan do o motor está a trabalhar
ou está quente.
AVISO
PWA11422
 Não exced a o limite de carga de 0.3
kg (0.66 lb) na caixa acessória.
 Não exced a a carga máxima de 212
kg (467 lb) no veículo.
1. Compartimento de armazenagem B1
1. Tampa da caixa acessória
2. Caixa acessória
3. Botão da caixa acessória
1
2
3
U2PDP0P0.book Page 38 Monday, July 15, 2013 3:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-39
3
PAU39612
Regulação dos feixes do farol
d ianteiroOs botões ajustadores do feixe do farol
dianteiro são usados para subir ou baixar a
altura dos feixes do farol dianteiro. Pode
ser necessário regular os feixes do farol
dianteiro para aumentar a visibilidade e
para ajudar a evitar encandear os outros
condutores, ao transportar mais ou menos
carga que o habitual. Cumpra a legislação
e as normas locais para a regulação de fa-
róis.
Para subir os feixes do farol dianteiro, rode
os botões na direcção (a). Para baixar os
feixes do farol dianteiro, rode os botões na
direcção (b).
PAU39642
Posição do guia dorO guiador pode ser ajustado numa de três
posições de acordo com a preferência do
condutor. Solicite a um concessionário
Yamaha que ajuste a posição do guiador.
PAU54151
Abrir e fechar as entra das d e ar
d a carenagemAs entradas de ar da carenagem podem
ser abertas 20 mm (0.79 in) para aumentar
a ventilação de acordo com as condições
de condução.
Para abrir uma entra da de ar da carena-
gem 1. Retire o fixador rápido.
2. Deslize o painel da entrada de ar da
carenagem para a frente para des-
prender os prolongamentos das fen-
das inferiores e, depois, puxe o painel
para fora.
1. Botão ajustador do feixe do farol dianteiro
1
1
(b)
(a)
(b)
(a)
1. Guiador
11
1. Posição fechada
2. Posição aberta
1
2
U2PDP0P0.book Page 39 Monday, July 15, 2013 3:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-40
3
3. Introduza os prolongamentos nas fen-das superiores e, depois, deslize o
painel para trás.
4. Instale o fixador rápido. Para fechar uma entra
da de ar d a care-
nagem 1. Retire o fixador rápido.
2. Deslize o painel da entrada de ar da carenagem para a frente para des-
prender os prolongamentos das fen-
das superiores e, depois, puxe o
painel para fora.
3. Introduza os prolongamentos nas fen- das inferiores e, depois, deslize o pai-
nel para trás. 4. Instale o fixador rápido.
NOTACertifique-se de que os painéis das entra-
das de ar da carenagem estão devidamen-
te instalados antes de conduzir o veículo.
1. Painel da entrada de ar da carenagem
2. Fenda inferior
3. Fixador rápido
1. Prolongamento
2. Fenda superior
3. Fixador rápido
3
1
2
1
32
1. Painel da entrada de ar da carenagem
2. Fenda superior
3. Fixador rápido
3
1
2
1. Prolongamento
2. Fenda inferior
3. Fixador rápido
1
32
U2PDP0P0.book Page 40 Monday, July 15, 2013 3:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-41
3
PAU39672
Espelhos retrovisoresOs espelhos retrovisores deste veículo po-
dem ser recolhidos para a frente ou para
trás para estacionar em espaços aperta-
dos. Volte a colocar os espelhos na posi-
ção original antes de conduzir.
AVISO
PWA14372
Certifique-se de que coloca os espelhos
retrovisores na respectiva posição origi-
nal antes d e conduzir o veículo.
PAU55424
Ajuste da suspensão dianteira e
traseiraEste modelo está equipado com um siste-
ma de suspensão electronicamente ajustá-
vel. A pré-carga do amortecedor traseiro e
as forças de amortecimento da forquilha
dianteira e do amortecedor traseiro podem
ser ajustadas.
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção pod e distrair o con dutor e aumentar
o risco de aci dente.Pré-carga
Ao conduzir com bagagem ou um passa-
geiro, use a função de ajuste da pré-carga
para ajustar o sistema de suspensão de
acordo com a carga. Há 4 pontos de afina-
ção de pré-carga.NOTA A função de ajuste da pré-carga só
aparece com o motor em funciona-
mento.
 Quando o ponto de afinação da pré-
carga é alterado as forças de amorte-
cimento da suspensão dianteira e tra- seira também são ajustadas em
conformidade. Consulte mais infor-
mações em “Força amortecedora” na
página 3-43.
 Sobre o funcionamento a baixas tem-
peraturas:
• Quando utilizar a função de ajuste da pré-carga, não deverá haver
qualquer peso no veículo.
• Quando a função de ajuste da pré- carga é usada a uma temperatura
ambiente próxima ou inferior a 0 °C
(32 °F), a luz de advertência do sis-
tema de suspensão electronica-
mente ajustável pode acender-se
para proteger o motor da função de
ajuste da pré-carga.
• A suspensão continuará a funcio- nar normalmente mas a função de
ajuste da pré-carga não pode ser
usada.
• Para reiniciar a luz de advertência do sistema de suspensão electroni-
camente ajustável, aguarde cerca
de 6 minutos e rode a chave para
“OFF” ou rode imediatamente a
chave para “OFF” e aguarde 6 mi-
nutos.
• Se a luz de advertência do sistema
de suspensão electronicamente
ajustável permanecer acesa, solici-
1. Posição de condução
2. Posição de estacionamento
2
2
1
2 2
1
U2PDP0P0.book Page 41 Monday, July 15, 2013 3:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-42
3
te a um concessionário Yamaha
que verifique o sistema de suspen-
são.
Para ajustar a pré-carga1. Rode a chave para “ON”, ligue o mo-tor e, depois, coloque a transmissão
em ponto morto.
2. Prima o interruptor de menu “MENU”
para alterar o visor da função para a
função de ajuste da pré-carga.
3. Utilize o interruptor de selecção paraseleccionar o pictograma do ponto de
afinação de pré-carga pretendido.
Seleccione o ponto de afinação ade-
quado de entre os seguintes 4 picto-
gramas em função da condição da
carga. Durante o ajuste da pré-carga, o visor
de informações apresenta um conjun-
to de pontos a moverem-se em círcu-
lo. Quando aparecer o pictograma
seleccionado, o ajuste da pré-carga

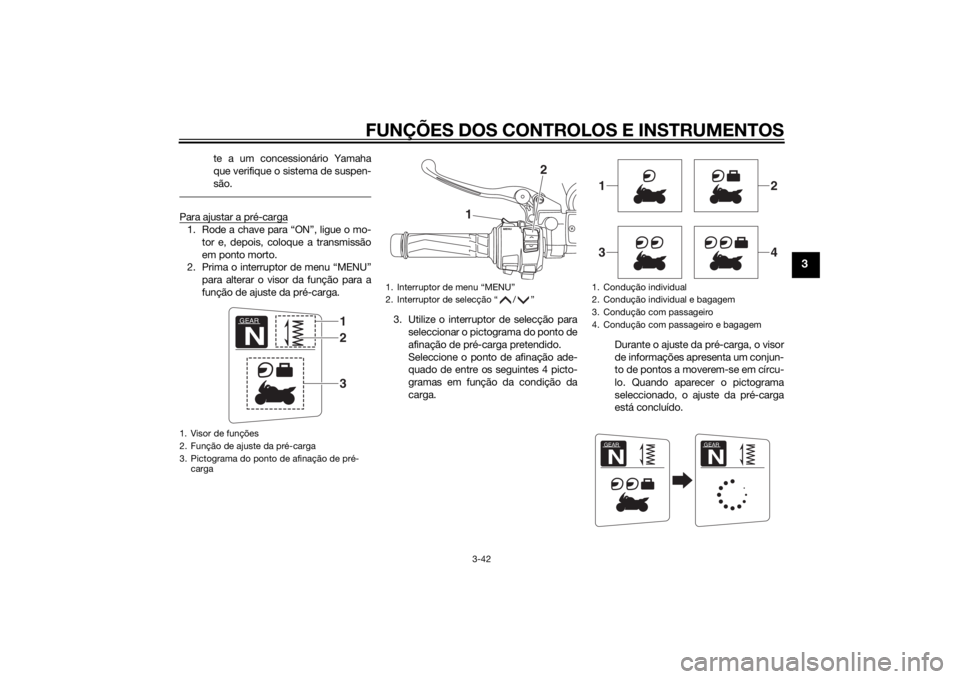

está concluído.1. Visor de funções
2. Função de ajuste da pré-carga
3. Pictograma do ponto de afinação de pré-
carga
GEARN
132
1. Interruptor de menu “MENU”
2. Interruptor de selecção “ / ”
1
2
1. Condução individual
2. Condução individual e bagagem
3. Condução com passageiro
4. Condução com passageiro e bagagem1
2
3
4
GEARN
GEARN
U2PDP0P0.book Page 42 Monday, July 15, 2013 3:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-43
3

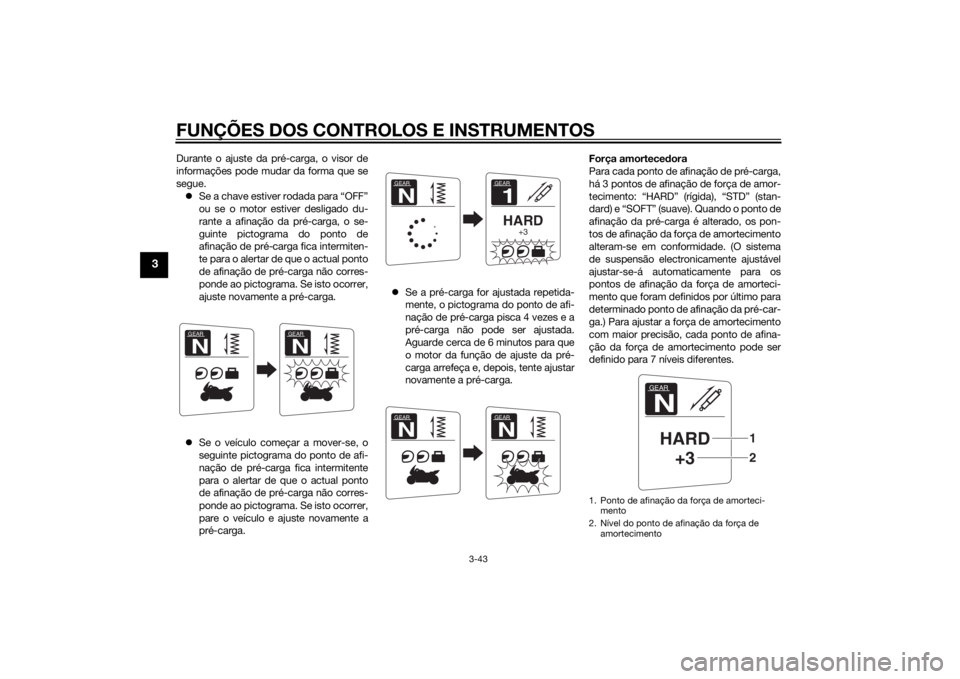

Durante o ajuste da pré-carga, o visor de
informações pode mudar da forma que se
segue. Se a chave estiver rodada para “OFF”
ou se o motor estiver desligado du-
rante a afinação da pré-carga, o se-
guinte pictograma do ponto de
afinação de pré-carga fica intermiten-
te para o alertar de que o actual ponto
de afinação de pré-carga não corres-
ponde ao pictograma. Se isto ocorrer,
ajuste novamente a pré-carga.
 Se o veículo começar a mover-se, o
seguinte pictograma do ponto de afi-
nação de pré-carga fica intermitente
para o alertar de que o actual ponto
de afinação de pré-carga não corres-
ponde ao pictograma. Se isto ocorrer,
pare o veículo e ajuste novamente a
pré-carga. 
Se a pré-carga for ajustada repetida-
mente, o pictograma do ponto de afi-
nação de pré-carga pisca 4 vezes e a
pré-carga não pode ser ajustada.
Aguarde cerca de 6 minutos para que
o motor da função de ajuste da pré-
carga arrefeça e, depois, tente ajustar
novamente a pré-carga. Força amorteced
ora

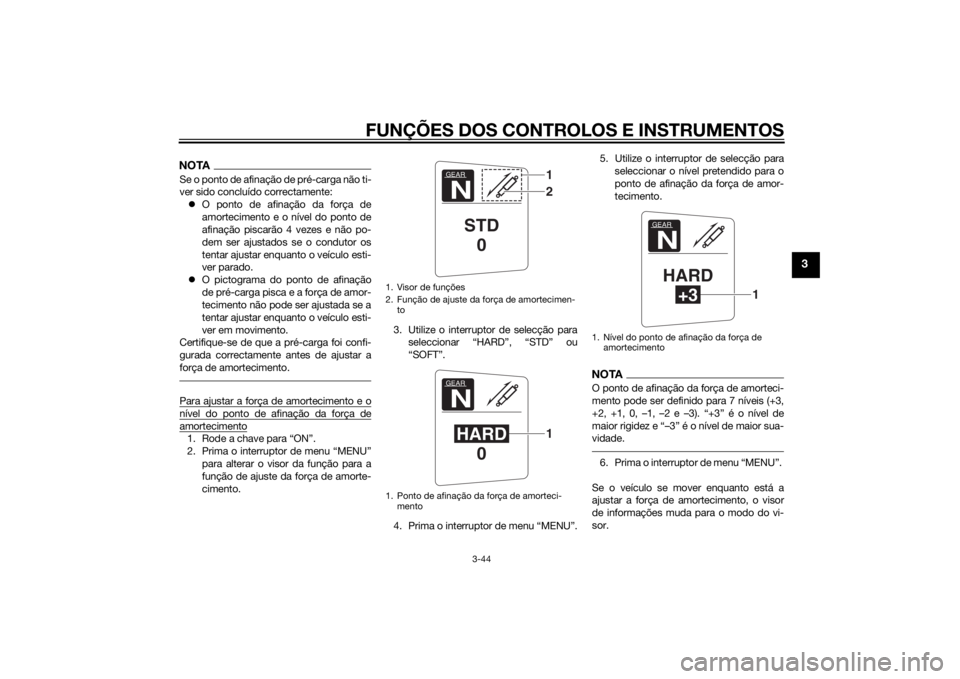

Para cada ponto de afinação de pré-carga,
há 3 pontos de afinação de força de amor-
tecimento: “HARD” (rígida), “STD” (stan-
dard) e “SOFT” (suave). Quando o ponto de
afinação da pré-carga é alterado, os pon-
tos de afinação da força de amortecimento
alteram-se em conformidade. (O sistema
de suspensão electronicamente ajustável
ajustar-se-á automaticamente para os
pontos de afinação da força de amorteci-
mento que foram definidos por último para
determinado ponto de afinação da pré-car-
ga.) Para ajustar a força de amortecimento
com maior precisão, cada ponto de afina-
ção da força de amortecimento pode ser
definido para 7 níveis diferentes.
GEARN
GEARN
GEAR1HARD
+3
GEARNGEARN
GEARN
1. Ponto de afinação da força de amorteci- mento
2. Nível do ponto de afinação da força de amortecimento
GEARNHARD+3
21
U2PDP0P0.book Page 43 Monday, July 15, 2013 3:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-44
3
NOTASe o ponto de afinação de pré-carga não ti-
ver sido concluído correctamente: O ponto de afinação da força de
amortecimento e o nível do ponto de
afinação piscarão 4 vezes e não po-
dem ser ajustados se o condutor os
tentar ajustar enquanto o veículo esti-
ver parado.
 O pictograma do ponto de afinação
de pré-carga pisca e a força de amor-
tecimento não pode ser ajustada se a
tentar ajustar enquanto o veículo esti-
ver em movimento.
Certifique-se de que a pré-carga foi confi-
gurada correctamente antes de ajustar a
força de amortecimento.Para ajustar a força de amortecimento e onível do ponto de afinação da força deamortecimento1. Rode a chave para “ON”.
2. Prima o interruptor de menu “MENU”
para alterar o visor da função para a
função de ajuste da força de amorte-
cimento. 3. Utilize o interruptor de selecção para
seleccionar “HARD”, “STD” ou
“SOFT”.
4. Prima o interruptor de menu “MENU”. 5. Utilize o interruptor de selecção para
seleccionar o nível pretendido para o
ponto de afinação da força de amor-
tecimento.
NOTAO ponto de afinação da força de amorteci-
mento pode ser definido para 7 níveis (+3,
+2, +1, 0, –1, –2 e –3). “+3” é o nível de
maior rigidez e “–3” é o nível de maior sua-
vidade.6. Prima o interruptor de menu “MENU”.
Se o veículo se mover enquanto está a
ajustar a força de amortecimento, o visor
de informações muda para o modo do vi-
sor.
1. Visor de funções
2. Função de ajuste da força de amortecimen- to
1. Ponto de afinação da força de amorteci- mento
GEARN
STD0
12
GEARNHARD 0
1
1. Nível do ponto de afinação da força de
amortecimento
GEARNHARD
+3
1
U2PDP0P0.book Page 44 Monday, July 15, 2013 3:25 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-45
3
AVISO
PWA16421
O amortecedor traseiro contém azoto
pressurizad o a alta pressão. Antes de
manusear o amortece dor, deve ler e
compreen der as informações que se se-
guem.  Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explo dir
d evi do a pressão excessiva do gás. 
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano nos cilin dros po de causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito d e ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
1. Função de ajuste da força de amortecimen- to
2. Ponto de afinação da força de amorteci- mento
3. Pictograma do ponto de afinação de pré- carga
GEARNHARD+3
GEAR1HARD
+3
123
U2PDP0P0.book Page 45 Monday, July 15, 2013 3:25 PM
