MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
HAUM1653
Lubrificazione dei perni d el for-
celloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le con dizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
mo do che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danne ggiata o non fun-
ziona a gevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consi gliato:
Grasso a base di sapone di litio
U2PDH0H0.book Page 31 Friday, July 12, 2013 7:18 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
HAU45512
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare il veicolo sul cavalletto centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in mo do che non ci sia peri-
colo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU39526
BatteriaLa batteria si trova sotto al pannello A. (Ve-
dere pagina 6-9.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
 Il liqui do della batteria è velenoso e
pericoloso, in q uanto contiene aci-
d o solforico che provoca ustioni
g ravi. Evitare qualsiasi contatto con
la pelle, g li occhi o gli abiti e prote g-1. Batteria
2. Cavo positivo batteria (rosso)
3. Cavo negativo batteria (nero)
1 2
3
U2PDH0H0.book Page 32 Friday, July 12, 2013 7:18 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
gere sempre gli occhi quand o si la-
vora vicino alle batterie. In caso d i
contatto, eseg uire i seguenti prov-
ved imenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta ac qua.
CONTATTO INTERNO: Bere gran di q uantità di ac qua o latte e
chiamare immed iatamente un
me dico.
OCCHI: Sciac quare con ac qua
per 15 minuti e ricorrere imme-
d iatamente a d un me dico.
 Le batterie pro ducono gas i dro ge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le si garette ecc.
lontane dalla batteria e provve dere
a d una ventilazione a deg uata quan-
d o si carica la batteria in ambienti
chiusi.
 TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Re gula-
te d Lea d Acid ), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danne ggia la batteria.Rimessa ggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
to glie la batteria, accertarsi che la
chiave sia g irata su “OFF”, poi scol-
le gare il cavo ne gativo prima d i
scolle gare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completa mente la batteria
prima dell’installazione.
ATTENZIONE: Quan do si installa la
batteria, accertarsi che la chiave sia
g irata su “OFF”, poi colle gare il
cavo positivo prima di colle gare il
cavo ne gativo.
[HCA16841]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
U2PDH0H0.book Page 33 Friday, July 12, 2013 7:18 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
HAU54513
Sostituzione dei fusibiliLe scatole fusibili e i singoli fusibili si trova-
no sotto il pannello A. (Vedere pagina 6-9.)
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione. 2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a q uello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]

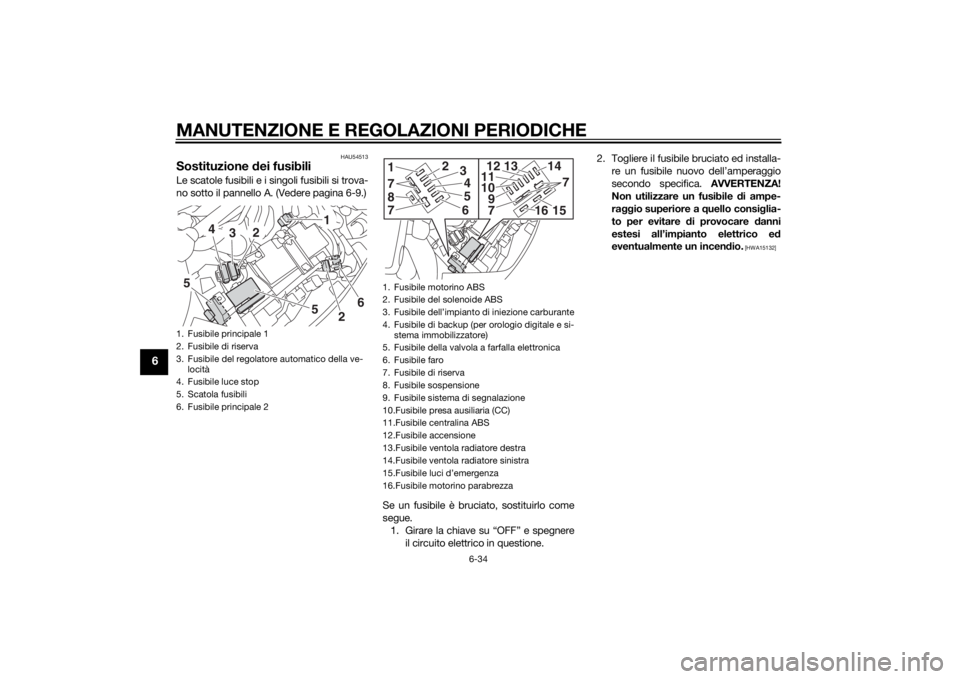

1. Fusibile principale 1
2. Fusibile di riserva
3. Fusibile del regolatore automatico della ve-
locità
4. Fusibile luce stop
5. Scatola fusibili
6. Fusibile principale 2
5
1
3
4
2
5 26
1. Fusibile motorino ABS
2. Fusibile del solenoide ABS
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
5. Fusibile della valvola a farfalla elettronica
6. Fusibile faro
7. Fusibile di riserva
8. Fusibile sospensione
9. Fusibile sistema di segnalazione
10.Fusibile presa ausiliaria (CC)
11.Fusibile centralina ABS
12.Fusibile accensione
13.Fusibile ventola radiatore destra
14.Fusibile ventola radiatore sinistra
15.Fusibile luci d’emergenza
16.Fusibile motorino parabrezza817
2
3456
7
14
7
10 91112
13
7
16
15
U2PDH0H0.book Page 34 Friday, July 12, 2013 7:18 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
3. Girare la chiave su “ON” ed accendereil circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU40362
Lampa da faroSe una lampada faro non si accende, fare
controllare il suo circuito elettrico da un
concessionario Yamaha o sostituire la lam-
pada.ATTENZIONE
HCA16581
Non attaccare nessun tipo d i pellicola
colorata o di a desivo sulla lente faro.
Fusibili secon do specifica:
Fusibile principale 1:
50.0 A
Fusibile principale 2: 30.0 A
Fusibile del faro: 25.0 A
Fusibile luce stop:
1.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione: 20.0 A
Fusibile della ventola del radiatore: 10.0 A × 2
Fusibile di backup:
7.5 A
Fusibile delle luci di emergenza: 7.5 A
Fusibile dell’impianto di iniezione
carburante: 15.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile sospensione: 15.0 A
Fusibile del regolatore automatico
della velocità: 1.0 A
Fusibile presa supplementare CC:3.0 A
Fusibile del motorino del parabrez-
za: 20.0 A
Fusibile della valvola a farfalla elet-
trica: 7.5 A
U2PDH0H0.book Page 35 Friday, July 12, 2013 7:18 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
HAU54241

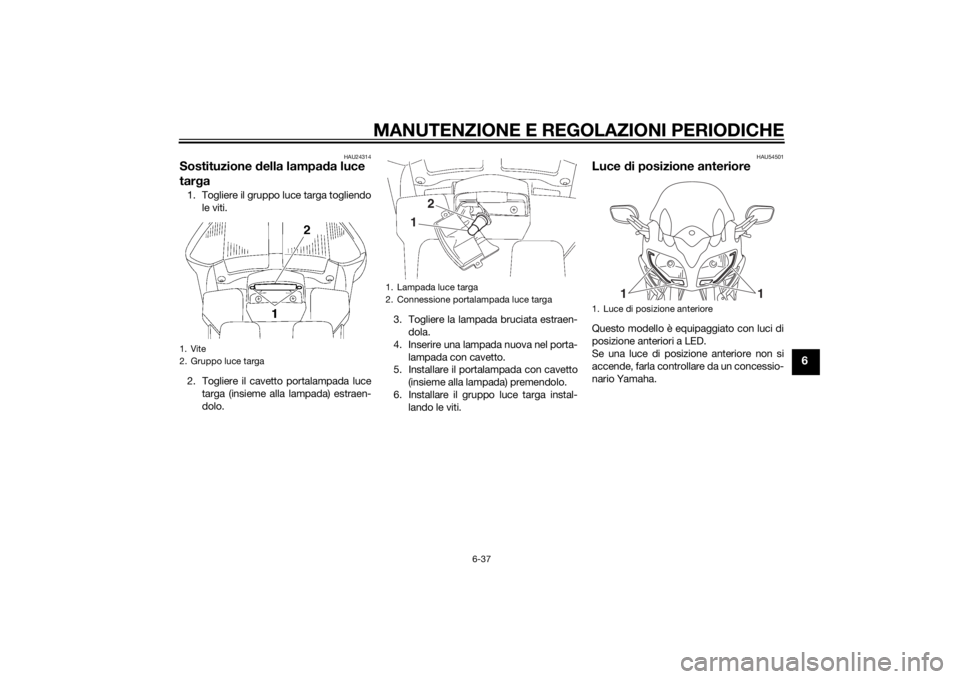

Indicatore di d irezione anterioreQuesto modello è equipaggiato con indica-
tori di direzione anteriori a LED.
Se una luce indicatore di direzione anterio-
re non si accende, farla controllare da un
concessionario Yamaha.
HAU27005
Sostituzione di una lampa da in di-
catore di d irezione posteriore
oppure d i una lampa da fanalino
posteriore/stop1. Togliere la sella passeggero. (Vedere
pagina 3-33.)
2. Rimuovere il cavetto portalampada in-
dicatore di direzione (insieme alla lam-
pada) o il cavetto portalampada
fanalino posteriore/stop (insieme alla
lampada) girandolo in senso antiora-
rio.
3. Togliere la lampada bruciata premen- dola e girandola in senso antiorario. 4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.

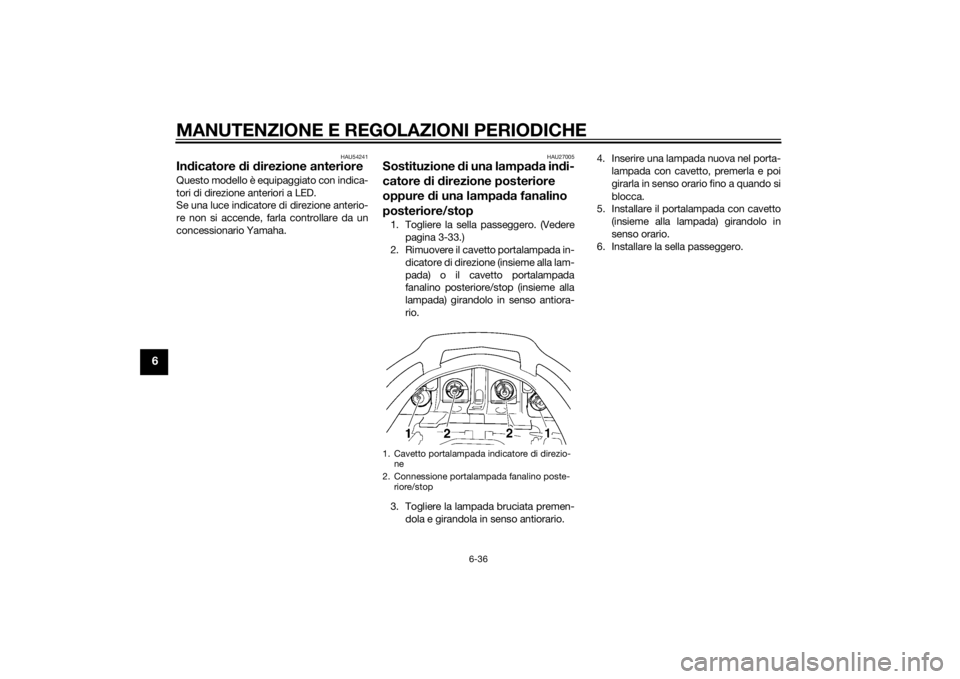

6. Installare la sella passeggero.1. Cavetto portalampada indicatore di direzio- ne
2. Connessione portalampada fanalino poste- riore/stop
U2PDH0H0.book Page 36 Friday, July 12, 2013 7:18 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
HAU24314
Sostituzione della lampad a luce
tar ga1. Togliere il gruppo luce targa togliendo
le viti.
2. Togliere il cavetto portalampada luce targa (insieme alla lampada) estraen-
dolo. 3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta- lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa instal- lando le viti.
HAU54501
Luce di posizione anterioreQuesto modello è equipaggiato con luci di
posizione anteriori a LED.
Se una luce di posizione anteriore non si
accende, farla controllare da un concessio-
nario Yamaha.
1. Vite
2. Gruppo luce targa
1. Lampada luce targa
2. Connessione portalampada luce targa
1
2
1. Luce di posizione anteriore
1
1
U2PDH0H0.book Page 37 Friday, July 12, 2013 7:18 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
HAU25872
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto del carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scal
daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplod ere, provocan do gravi infortuni o
d anni materiali.U2PDH0H0.book Page 38 Friday, July 12, 2013 7:18 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6
HAU42505
Tabelle di ricerca e d eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele. Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
U2PDH0H0.book Page 39 Friday, July 12, 2013 7:18 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-40
6

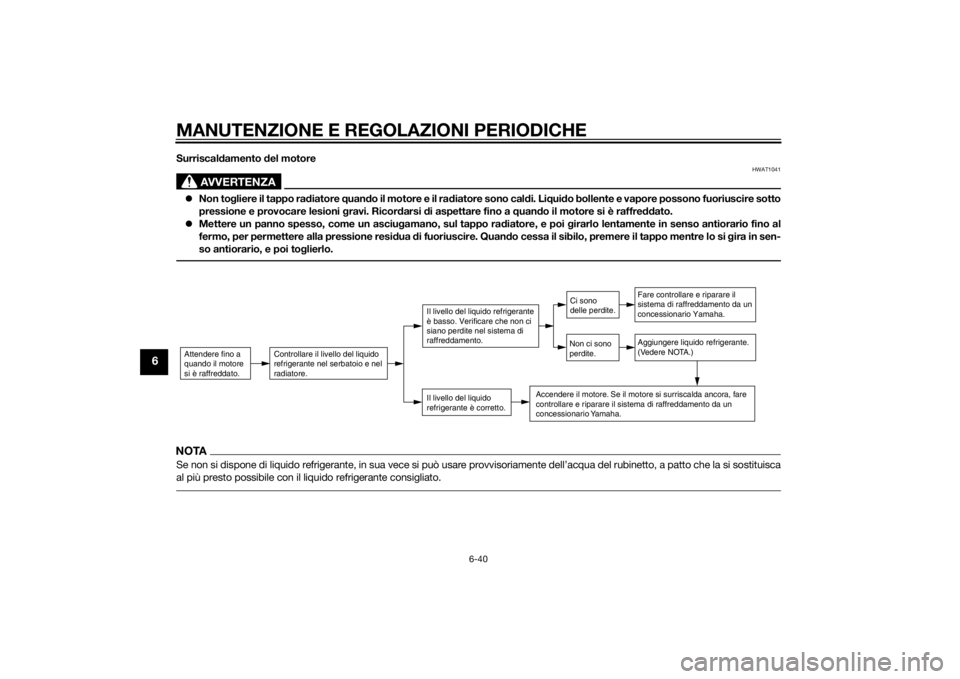

Surriscaldamento del motore
AVVERTENZA
HWAT1041
 Non to gliere il tappo rad iatore quand o il motore e il ra diatore sono cal di. Li qui do bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricor darsi di aspettare fino a q uando il motore si è raffre ddato.
 Mettere un panno spesso, come un asciu gamano, sul tappo ra diatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione resi dua di fuoriuscire. Quan do cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi to glierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U2PDH0H0.book Page 40 Friday, July 12, 2013 7:18 PM
