SOIN ET REMISAGE DE LA MOTO
7-3
7
ployer ce genre de produit, faire un essai en
polissant une zone qui ne gêne pas la visi-
bilité.
Après le nettoyage1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable, y
compris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’éli-
miner des pièces en acier inoxydable
les décolorations dues à la chaleur.
3. Une bonne mesure de prévention
contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être nettoyées en pulvérisant de
l’huile.
5. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur- faces peintes.
7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.  S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
 Si nécessaire, nettoyer les disques
et les garnitures d e frein à l’aide
d ’un pro duit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chau de et au dé-
tergent doux. Effectuer ensuite un
test de con duite afin d e vérifier le
freinage et la prise de virages.ATTENTION
FCA10801
 Pulvériser mo dérément huile et cire
et bien essuyer tout excès.
 Ne jamais en duire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un pro duit
spécial.
 Éviter l’emploi de pro duits de polis-
sage mor dants, car ceux-ci at-
taquent la peinture.
N.B. Pour toute question relative au choix
et à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
 Le lavage, la pluie ou l’humidité at-
mosphérique peut provoquer l’em-
buage de la lentille de phare. La buée
devrait disparaître peu de temps
après l’allumage du phare.
U2PDF0F0.book Page 3 Friday, July 12, 2013 9:07 AM

SOIN ET REMISAGE DE LA MOTO
7-4
7
FAU26244
RemisageRemisage de courte d urée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappe-
ment sont refroidis avant de couvrir la
moto.ATTENTION
FCA10811
 Entreposer la moto dans un en droit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et d e
la rouille.
 Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.Remisage de longue d urée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la section “Soin” de ce chapitre. 2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de car-
burant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les seg-
ments, etc., de la corrosion.a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d ’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine d e
d égâts et d e brûlures.
[FWA10952]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
4. Lubrifier tous les câbles de com- mande ainsi que les articulations de
tous les leviers, pédales, et de la bé-
quille latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pres-
sion de gonflage des pneus, puis éle-
ver la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plas-
tique afin de prévenir toute pénétra-
tion d’humidité.
7. Déposer la batterie et la recharger complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit exces-
sivement chaud ou froid [moins de 0
°C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-32.
U2PDF0F0.book Page 4 Friday, July 12, 2013 9:07 AM

SOIN ET REMISAGE DE LA MOTO
7-5
7
N.B.Effectuer toutes les réparations néces-
saires avant de remiser la moto.
U2PDF0F0.book Page 5 Friday, July 12, 2013 9:07 AM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:2230 mm (87.8 in)
Largeur hors tout:
750 mm (29.5 in)
Hauteur hors tout: 1325/1455 mm (52.2/57.3 in)
Hauteur de la selle: 805/825 mm (31.7/32.5 in)
Empattement:
1545 mm (60.8 in)
Garde au sol: 123 mm (4.84 in)
Rayon de braquage minimum: 3200 mm (126.0 in)Poi ds:Poids à vide:
292 kg (644 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
4 cylindres en ligne
Cylindrée: 1298 cm³
Alésage × course:
79.0 × 66.2 mm (3.11 × 2.61 in)
Taux de compression:
10.80 : 1
Système de démarrage: Démarreur électrique
Système de graissage: Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Type:
SAE 10W-40, 10W-50, 15W-40, 20W-40
ou 20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile: 3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile: 4.00 L (4.23 US qt, 3.52 Imp.qt)Huile de couple conique arrière:Type:
Huile de cardan d'origine Yamaha pour
modèle FJR1300/VMAX exclusivement
Quantité:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Refroi dissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris): 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtre à air:Élément du filtre à air:Élément de type secCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantité de la réserve: 5.5 L (1.45 US gal, 1.21 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: 1MC1 00Bougie(s):Fabricant/modèle:NGK/CPR8EA-9
Écartement des électrodes: 0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:
1.563 (75/48)
Transmission finale: Arbre
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U2PDF0F0.book Page 1 Friday, July 12, 2013 9:07 AM

CARACTÉRISTIQUES
8-2
8
Taux de réduction secondaire:2.698 (35/37 x 21/27 x 33/9)
Type de boîte de vitesses: Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:2.529 (43/17)
2e: 1.773 (39/22)
3e: 1.348 (31/23)
4e: 1.077 (28/26)
5e: 0.929 (26/28)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse: 26.00 °
Chasse: 109 mm (4.3 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille: 120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT023F E
Pneu arrière:Type: Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle: BRIDGESTONE/BT023R ECharge:Charge maximale:
212 kg (467 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression d e gonflage (contrôlée les
pneus froi ds):Conditions de charge:
0–90 kg (0–198 lb)
Avant:250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conditions de charge: 90–212 kg (198–467 lb)
Avant:250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse: Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière: 290 kPa (2.90 kgf/cm², 42 psi)Roue avant:Type de roue:
Roue coulée Taille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante: 17M/C x MT5.50Système de freinage unifié:Commande:
Activé par le frein arrièreFrein avant:Type:Frein à double disque
Commande:
À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:
Frein monodisque
Commande: Au pied droit
Liquide de frein spécifié: DOT 4Suspension avant:Type:Fourche télescopique
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue: 135.0 mm (5.31 in)
U2PDF0F0.book Page 2 Friday, July 12, 2013 9:07 AM

CARACTÉRISTIQUES
8-3
8
Suspension arrière:Type:Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
125.0 mm (4.92 in)Partie électrique:Système d’allumage:TCI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:GT14B-4
Voltage, capacité: 12 V, 12.0 AhPhare:Type d’ampoule:Ampoule halogèneVoltage et wattage d ’ampoule ×
quantité:Phare:
12 V, 60.0 W/55.0 W × 2
Feu arrière/stop: 12 V, 5.0 W/21.0 W × 2
Clignotant avant:
LED
Clignotant arrière: 12 V, 21.0 W × 2
Veilleuse: LED Éclairage de la plaq
ue d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments: LED
Témoin de point mort:
LED
Témoin de feu de route: LED
Témoin d’avertissement du niveau d’huile: LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur: LED
Témoin d’avertissement du système ABS: LED
Témoin du régulateur de vitesse “SET”:
LED
Témoin du régulateur de vitesse “ON”: LED
Témoin de l’immobilisateur antivol: LED
Témoin/témoin d'avertissement du système
de régulation antipatinage: LED
Témoin de suspension:
LED
Fusibles:Fusible principal 1:50.0 A
Fusible principal 2:
30.0 A
Fusible de phare: 25.0 A Fusible feux de stop:
1.0 A
Fusible du système de signalisation: 10.0 A
Fusible d’allumage:
20.0 A
Fusible du ventilateur de radiateur: 10.0 A × 2
Fusible des feux de détresse: 7.5 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible de suspension: 15.0 A
Fusible du régulateur de vitesse: 1.0 A
Fusible de la prise pour accessoires à courant
continu: 3.0 A
Fusible de sauvegarde:
7.5 A
Fusible du moteur de pare-brise: 20.0 A
Fusible de papillon des gaz électronique: 7.5 A
U2PDF0F0.book Page 3 Friday, July 12, 2013 9:07 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48613

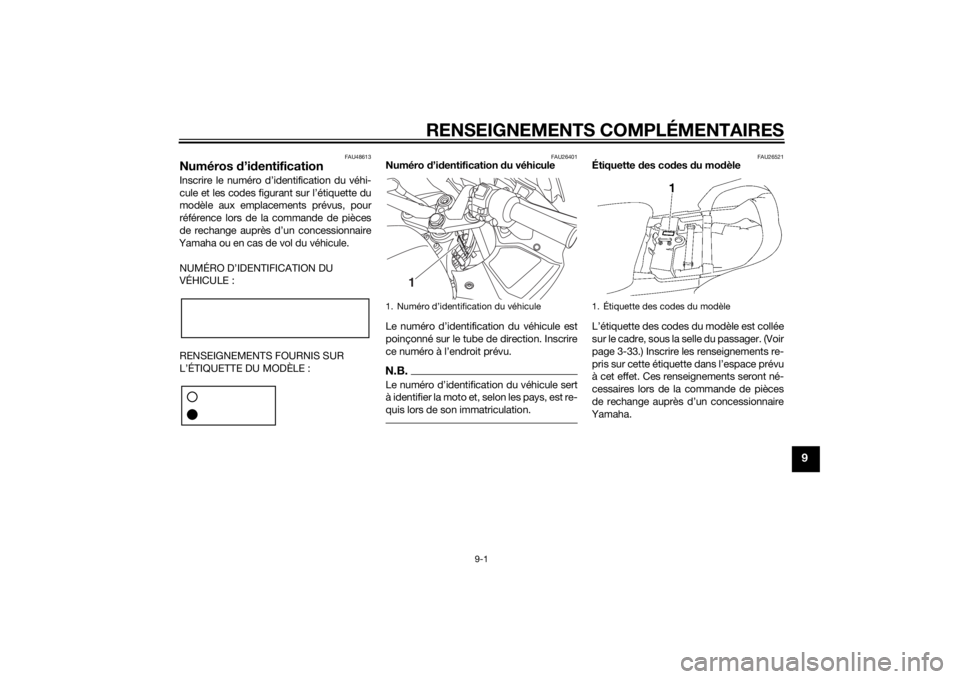

Numéros d’id entificationInscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26521
Étiquette des cod es du mo dèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager. (Voir
page 3-33.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1
1. Étiquette des codes du modèle
U2PDF0F0.book Page 1 Friday, July 12, 2013 9:07 AM

INDEXAABS, témoin ............................................ 3-5
Accessoires, connexion ........................ 3-47
Aérations de carénage, ouverture et fermeture ............................................ 3-39
Ampoule d’éclairage de plaque d’immatriculation, remplacement ....... 6-36
Avertisseur, contacteur ......................... 3-25BBatterie ................................................. 6-32
Béquille latérale .................................... 3-45
Béquilles centrale et latérale, contrôle et lubrification ....................... 6-29
Boîte à accessoires .............................. 3-38
Bougies, contrôle .................................. 6-11
Bras oscillant, lubrification des pivots .................................................. 6-30CCâbles, contrôle et lubrification ............ 6-27
Caches, dépose et repose...................... 6-9
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-31
Carburant, économies ............................ 5-3
Clignotant avant............. ....................... 6-35
Clignotant ou feu arrière/stop, remplacement d’une ampoule............ 6-35
Clignotants, contacteur ... ..................... 3-24
Clignotants, témoins ........ ....................... 3-4
Combinés de contacteurs .................... 3-24
Compartiments de rangement .............. 3-37
Compteurs multifonctions ...................... 3-9
Consignes de sécurité ............................ 1-1
Contacteur à clé/antivol .......................... 3-2
Contacteur de menu ............................. 3-25 Contacteur de sélection ....................... 3-25
Contrôle et lubrification de la pédale
de frein et du sélecteur ...................... 6-28
Coupe-circuit d’allumage ..................... 3-45
Coupe-circuit du moteur/démarreur .... 3-25
DDépannage, schémas de diagnostic .... 6-38
Direction, contrôle ................................ 6-31
D-mode, mode de conduite ................. 3-23
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-32EEmbrayage, levier ........................ 3-26, 6-23
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des gaz d’échappement ...................... 6-3
Entretiens et graissages périodiques ..... 6-5
Étiquette des codes du modèle ............. 9-1FFaisceau des phares, réglage .............. 3-38
Feu stop, contacteurs .......................... 6-24
Feux de détresse, contacteur .............. 3-25
Filtre à air, nettoyage de l’élément ....... 6-18
Fourche, contrôle ................................. 6-30
Frein, contrôle de la garde du levier ..... 6-24
Frein, levier ........................................... 3-27
Frein, pédale......................................... 3-27
Frein, système ABS .............................. 3-27
Fusibles, remplacement ....................... 6-33GGuidon, réglage de la position ............. 3-39HHuile de couple conique arrière ........... 6-15
Huile moteur et cartouche du filtre ....... 6-12 Huile moteur, témoin du niveau ..............3-4
IImmobilisateur antivol .............................3-1
Inverseur feu de route/
feu de croisement/
Contacteur d’appel de phare..............3-24JJeu des soupapes .................................6-20LLeviers de frein et d’embrayage, contrôle et lubrification .......................6-28
Liquide de frein et d’embrayage, changement ........................................6-27
Liquide de frein et d’embrayage,
contrôle du niveau ..............................6-25
Liquide de refroidissement ...................6-17MMise en marche du moteur .....................5-1NNuméros d’identification .........................9-1PPanne du moteur, témoin .......................3-4
Pannes, diagnostic ...............................6-37
Phare, ampoule .....................................6-35
Pièces de couleur mate ..........................7-1
Plaquettes de frein, contrôle .................6-24
Pneus ....................................................6-20
Poignée des gaz, contrôle de la garde...................................................6-20
Poignée et câble des gaz, contrôle et lubrification .........................................6-27
Pots catalytiques ..................................3-33RRalenti du moteur, contrôle ..................6-19
U2PDF0F0.book Page 1 Friday, July 12, 2013 9:07 AM

INDEX
Régulateur de vitesse ............................. 3-6
Régulateur de vitesse, contacteurs ...... 3-25
Régulateur de vitesse, témoins .............. 3-4
Régulation antipatinage........................ 3-29
Remisage................................................ 7-4
Réservoir de carburant, bouchon ......... 3-30
Rétroviseurs.......................................... 3-40
Rodage du moteur.................................. 5-3
Roues ................................................... 6-23
Roulements de roue, contrôle .............. 6-31SSélecteur au pied.................................. 3-26
Selle du pilote, réglage de la hauteur ... 3-35
Selles .................................................... 3-33
Soin ........................................................ 7-1
Stationnement ........................................ 5-4
Suspension arrière, lubrification ........... 6-30
Suspension, réglage (avant/arrière) ...... 3-41TTémoin d’alerte du système de suspension réglable
électroniquement ................................. 3-6
Témoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-6
Témoin du point mort ............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Témoin/témoin d’avertissement du
système de régulation antipatinage ..... 3-5
Trousse de réparation ............................ 6-2VVéhicule, numéro d’identification ........... 9-1
Veilleuse ............................................... 6-37
Vitesses, sélection .................................. 5-2
U2PDF0F0.book Page 2 Friday, July 12, 2013 9:07 AM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
