COMMANDES ET INSTRUMENTS
3-26
3
FAU12831
Levier d’embrayageLe levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de
réglage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien aligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est lié au sys-
tème du coupe-circuit d’allumage. (Voir
page 3-45.)
FAU12872
Sélecteur au pie
dLe sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le le-
vier d’embrayage lors du changement des
5 vitesses à prise constante dont la boîte
de vitesses est équipée.
1. Levier d’embrayage
2. Molette de réglage de position du levier
d’embrayage
3. Flèche
4. Distance entre le levier d’embrayage et la poignée
15432
4 1
2
3
1. Sélecteur
U2PDF0F0.book Page 26 Friday, July 12, 2013 9:07 AM

COMMANDES ET INSTRUMENTS
3-27
3
FAU26825
Levier de freinLe levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée
des gaz, tourner la mo lette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition de molette sélectionnée et la
marque “ ” sur le levier de frein.
FAU39541
Pé dale de freinLa pédale de frein est située du côté droit
du véhicule.
Ce modèle est équipé d’un système de
freins couplés.
L’actionnement de la pédale de frein fait ef-
fet sur le frein arrière ainsi que sur une par-
tie du frein avant. Afin d’obtenir les pleines
performances de freinage, il convient d’ac-
tionner simultanément le levier et la pédale
de frein.
FAU54531
Système d’antiblocage des
roues (ABS)Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électro- nique agissant indépendamment sur la
roue avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations
peuvent se faire ressentir au levier de frein
ou à la pédale de frein. Dans ce cas, conti-
nuer à utiliser les freins et laisser le système
ABS fonctionner ; ne pas “pomper” sur les
freins au risque de réduire l’efficacité de
freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cèd e et d e s’ad apter à la vitesse du trafic
même avec un système ABS.  Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
1. Levier de frein
2. Molette de réglage de position du levier de
frein
3. Repère “ ”
4. Distance entre le levier de frein et la poignée des gaz
15
43
2
4
1
3
2
1. Pédale de frein
1
U2PDF0F0.book Page 27 Friday, July 12, 2013 9:07 AM

COMMANDES ET INSTRUMENTS
3-28
3
tème ABS peut requérir une
distance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible sous la selle
et une vibration est ressentie au ni-
veau du levier ou de la pédale de frein
dès qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations au
levier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires afin
de pouvoir effectuer ce test. Il
convient donc de s’adresser à un
concessionnaire Yamaha.
ATTENTION
FCA16831
Éloigner tous types d’aimants (y compris
d oigts et tournevis magnétiques, etc.)
d es moyeux de roue avant et arrière,
sous peine d e risquer d’endommager les
rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-
tionnement du système ABS et du sys-
tème de freinage couplé.1. Moyeu de roue avant
1
1. Moyeu de roue arrière
1
U2PDF0F0.book Page 28 Friday, July 12, 2013 9:07 AM

COMMANDES ET INSTRUMENTS
3-29
3
FAU54271
Système de régulation antipati-
nageLe système de régulation antipatinage per-
met de contrôler le patinage de roue lors
d’accélérations sur des chaussées glis-
santes, telles les routes non-goudronnées
ou mouillées. Si les capteurs détectent que
la roue arrière commence à patiner (rota-
tion incontrôlée), le système de régulation
antipatinage entre en action et contrôle la
puissance du moteur jusqu’à la normalisa-
tion de la motricité. Le témoin/témoin
d’alerte “TCS” clignote pour avertir le pilote
de l’activation du système de régulation an-
tipatinage.N.B.Le pilote peut également remarquer une lé-
gère modification du bruit du moteur et de
l’échappement lors de l’activation du sys-
tème.
AVERTISSEMENT
FWA15432
Le système d e régulation antipatinage
ne supprime pas la nécessité d’a dapter
sa con duite aux con ditions de la route.
Le système n’empêche pas la perte d e
motricité lors d e la conduite à d es vi-
tesses excessives à l’abor d d e virages,
lors d’accélérations brutales à un angle d
’inclinaison important, ou lors d e frei-
nages, et il n’empêche pas le patinage
d e la roue avant. Comme avec toute
autre moto, il convient d’exercer de la
pru dence à l’approche de surfaces po-
tentiellement glissantes et d’éviter les
surfaces particulièrement glissantes.
Lorsque la clé de contact est tournée sur
“ON”, le système de régulation antipati-
nage s’allume automatiquement.
Le système de régulation antipatinage ne
peut être allumé ou éteint manuellement
que lorsque la clé de contact est en posi-
tion “ON” et que la moto est à l’arrêt.N.B.Désactiver le système de régulation antipa-
tinage en cas d’embourbement, d’enlise-
ment, etc., afin de faciliter le dégagement
de la roue arrière.ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 6-20.) Le montage de
pneus de taille d ifférente empêcherait le
contrôle ad équat du patinage.
Activation/ désactivation du système d e
régulation antipatinage
AVERTISSEMENT
FWA15441
Veiller à effectuer tout réglage du sys-
tème de régulation antipatinage le véhi-
cule à l’arrêt. Un réglage effectué pen-
d ant la con duite risque de distraire et
augmente ainsi les risques d’acci dents.Pour le désactiver, appuyer sur le bouton
“TCS” du bloc de compteurs multifonc-
tions pendant au moins 2 secondes. Le té-
moin/témoin d’alerte “TCS” s’allume.
Pour l’activer, appuyer de nouveau sur le
bouton “TCS”. Le témoin/témoin d’alerte
“TCS” s’éteint.1. Bouton “TCS”
2. Témoin/témoin d’avertissement du système
de régulation antipatinage “TCS”
1
2
U2PDF0F0.book Page 29 Friday, July 12, 2013 9:07 AM

COMMANDES ET INSTRUMENTS
3-30
3
Réactivation
Le système de régulation antipatinage se
désactive dans les cas suivants : La roue arrière est tournée alors que la
béquille centrale est déployée et que
la clé de contact se trouve sur “ON”.
 La roue avant ou la roue arrière se
soulèvent pendant la conduite.
 Patinage de roue arrière excessif.
Si le système de régulation antipatinage est
désactivé, le témoin/témoin d’alerte “TCS”
et le témoin d’alerte de panne du moteur
s’allument.
Pour remettre à zéro le système de régula-tion antipatinageTourner la clé de contact sur “OFF”. At-
tendre au moins 1 seconde, puis tourner la
clé de contact sur “ON”. Le témoin/témoin
d’alerte “TCS” devrait s’éteindre et la régu-
lation antipatinage s’activer. Le témoin
d’alerte de panne du moteur devrait
s’éteindre dès que la moto atteint 20 km/h
(12 mi/h). Si le témoin/témoin d’alerte
“TCS” et/ou le témoin d’alerte de panne du
moteur restent allumés après la remise à
zéro, il reste possible d’utiliser la moto,
mais il faut la faire contrôler par un conces-
sionnaire Yamaha dès que possible.
FAU13075
Bouchon du réservoir de carbu-
rantOuverture du bouchon du réservoir d e
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans
le sens des aiguilles d’une montre. La ser-
rure est alors déverrouillée et le bouchon du
réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir d e
carburant
1. Remettre le bouchon en place, la clé étant insérée dans la serrure. 2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa posi-
tion initiale, la retirer, puis refermer le
cache-serrure.
N.B.Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-
fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
d ie.

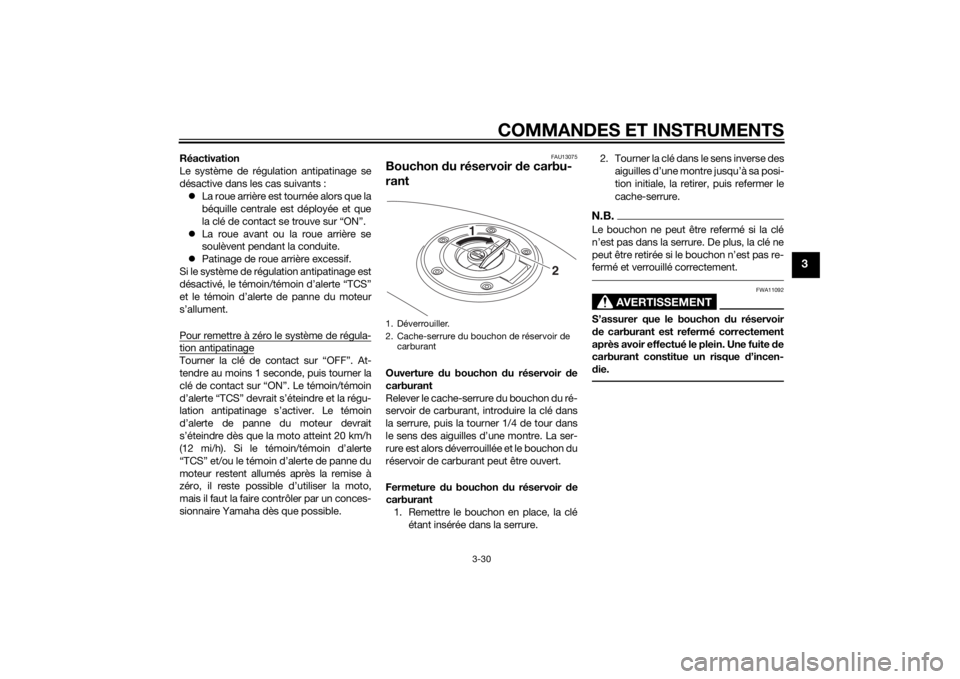

1. Déverrouiller.
2. Cache-serrure du bouchon de réservoir de
carburant
2
1
U2PDF0F0.book Page 30 Friday, July 12, 2013 9:07 AM

COMMANDES ET INSTRUMENTS
3-31
3
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d ’incendies et d’explosions,
et donc de blessures, lors d es ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon
propre, sec et d oux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est d élétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d
’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU13323
ATTENTION
FCA11401
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d ’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
Carburant recomman dé:
Essence ordinaire sans plomb ex-
clusivement
Capacité du réservoir de carburant :
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantité de la réserve :
5.5 L (1.45 US gal, 1.21 Imp.gal)
U2PDF0F0.book Page 31 Friday, July 12, 2013 9:07 AM

COMMANDES ET INSTRUMENTS
3-32
3
marque d’essence différente ou une es-
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
FAUB1302
Durite de mise à l’air/ de trop-
plein du réservoir de carburantAvant d’utiliser la moto :
 S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.
 S’assurer que la durite de mise à
l’air/durite de trop-plein du réservoir
de carburant n’est ni craquelée ni en-
dommagée et la remplacer si néces-
saire.
 S’assurer que l’extrémité de la durite
de mise à l’air du réservoir de carbu-
rant n’est pas obstruée et, si néces-
saire, la nettoyer. 
S’assurer que la durite de mise à
l’air/durite de trop-plein du réservoir
de carburant est introduite dans le
collier.1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
2. Collier
2
1
U2PDF0F0.book Page 32 Friday, July 12, 2013 9:07 AM

COMMANDES ET INSTRUMENTS
3-33
3
FAU13446
Pots catalytiquesLe système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et de brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule d e façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.
FAU39496
SellesSelle du passager
Dépose de la selle du passager1. Introduire la clé dans la serrure de la selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Soulever l’avant de la selle du passa- ger, puis tirer celle-ci vers l’avant.
Mise en place de la selle du passager1. Insérer comme illustré les ergots à l’arrière de la selle dans les supports
de selle, puis appuyer à l’avant de la
selle afin de la verrouiller correcte-
ment.1. Serrure de selle
2. Déverrouiller.
1
2
U2PDF0F0.book Page 33 Friday, July 12, 2013 9:07 AM

COMMANDES ET INSTRUMENTS
3-34
3
2. Retirer la clé.
Selle du pilote
Dépose de la selle du pilote1. Retirer la selle du passager.

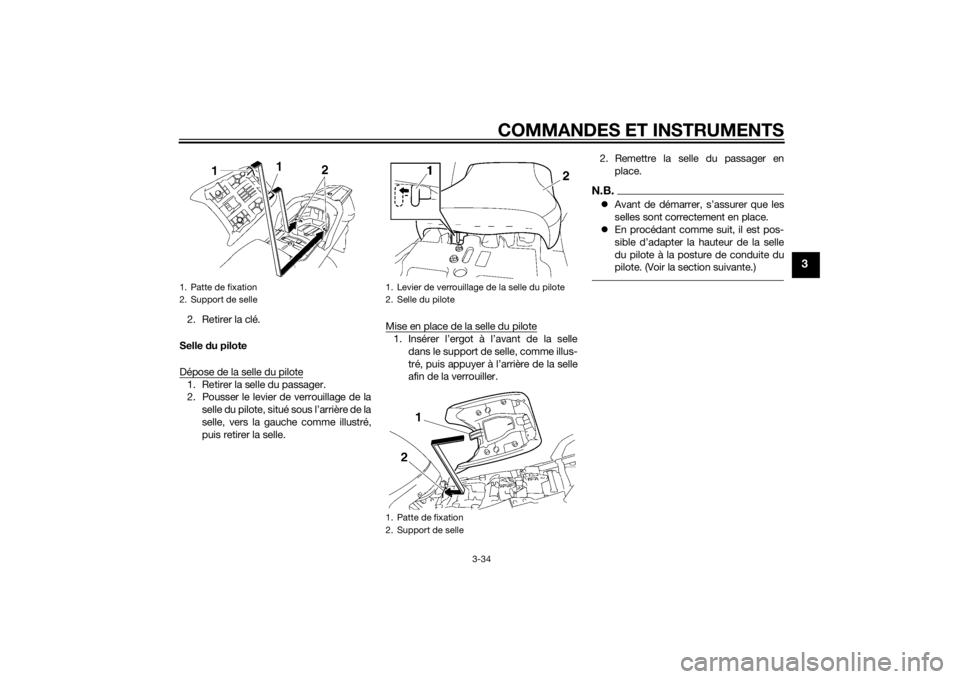

2. Pousser le levier de verrouillage de la selle du pilote, situé sous l’arrière de la
selle, vers la gauche comme illustré,
puis retirer la selle. Mise en place de la selle du pilote
1. Insérer l’ergot à l’avant de la selle
dans le support de selle, comme illus-
tré, puis appuyer à l’arrière de la selle
afin de la verrouiller. 2. Remettre la selle du passager en
place.
N.B.Avant de démarrer, s’assurer que les
selles sont correctement en place.
 En procédant comme suit, il est pos-
sible d’adapter la hauteur de la selle
du pilote à la posture de conduite du
pilote. (Voir la section suivante.)
1. Patte de fixation
2. Support de selle
1. Levier de verrouillage de la selle du pilote
2. Selle du pilote
1. Patte de fixation
2. Support de selle
U2PDF0F0.book Page 34 Friday, July 12, 2013 9:07 AM

COMMANDES ET INSTRUMENTS
3-35
3
FAU39633
Réglage de la hauteur d e la selle
d u piloteLa hauteur de la selle du pilote est réglable
sur deux positions.
La hauteur de la selle du pilote est réglée à
la position basse à la livraison du véhicule.
Réglage de la hauteur de la selle d u pi-
lote à la position haute 1. Déposer la selle du pilote. (Voir page
3-33.)
2. Retirer le dispositif de réglage de la hauteur de la selle du pilote en le tirant

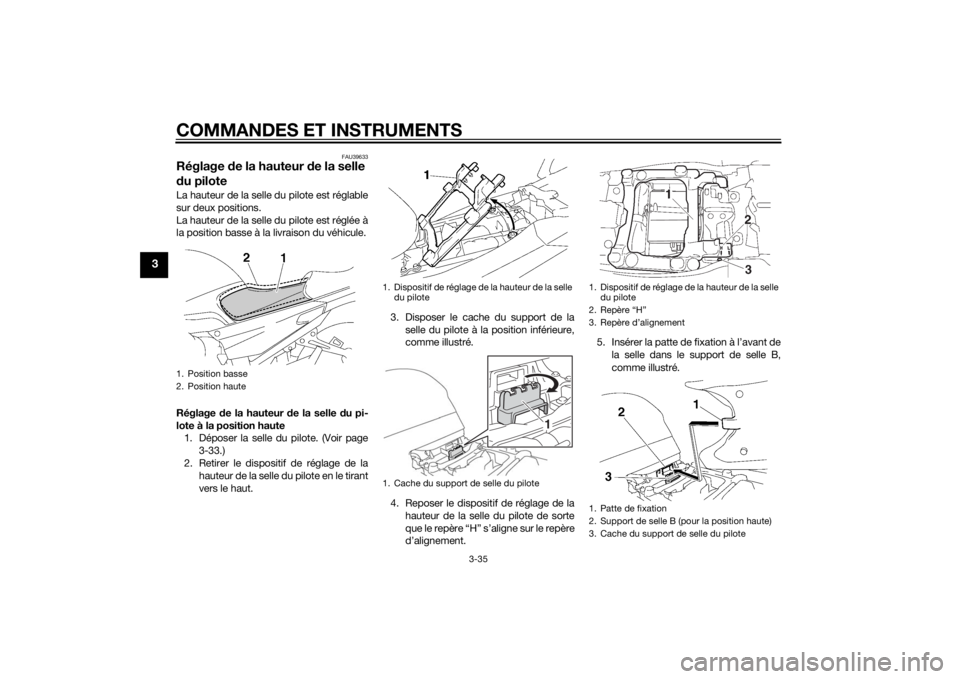

vers le haut. 3. Disposer le cache du support de la
selle du pilote à la position inférieure,
comme illustré.
4. Reposer le dispositif de réglage de la hauteur de la selle du pilote de sorte
que le repère “H” s’aligne sur le repère
d’alignement. 5. Insérer la patte de fixation à l’avant de
la selle dans le support de selle B,
comme illustré.1. Position basse
2. Position haute
1. Dispositif de réglage de la hauteur de la selle du pilote
1. Cache du support de selle du pilote
1
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Repère “H”
3. Repère d’alignement
1. Patte de fixation
2. Support de selle B (pour la position haute)
3. Cache du support de selle du pilote
U2PDF0F0.book Page 35 Friday, July 12, 2013 9:07 AM
