Funciones de los instrumentos y man dos
3-47
3

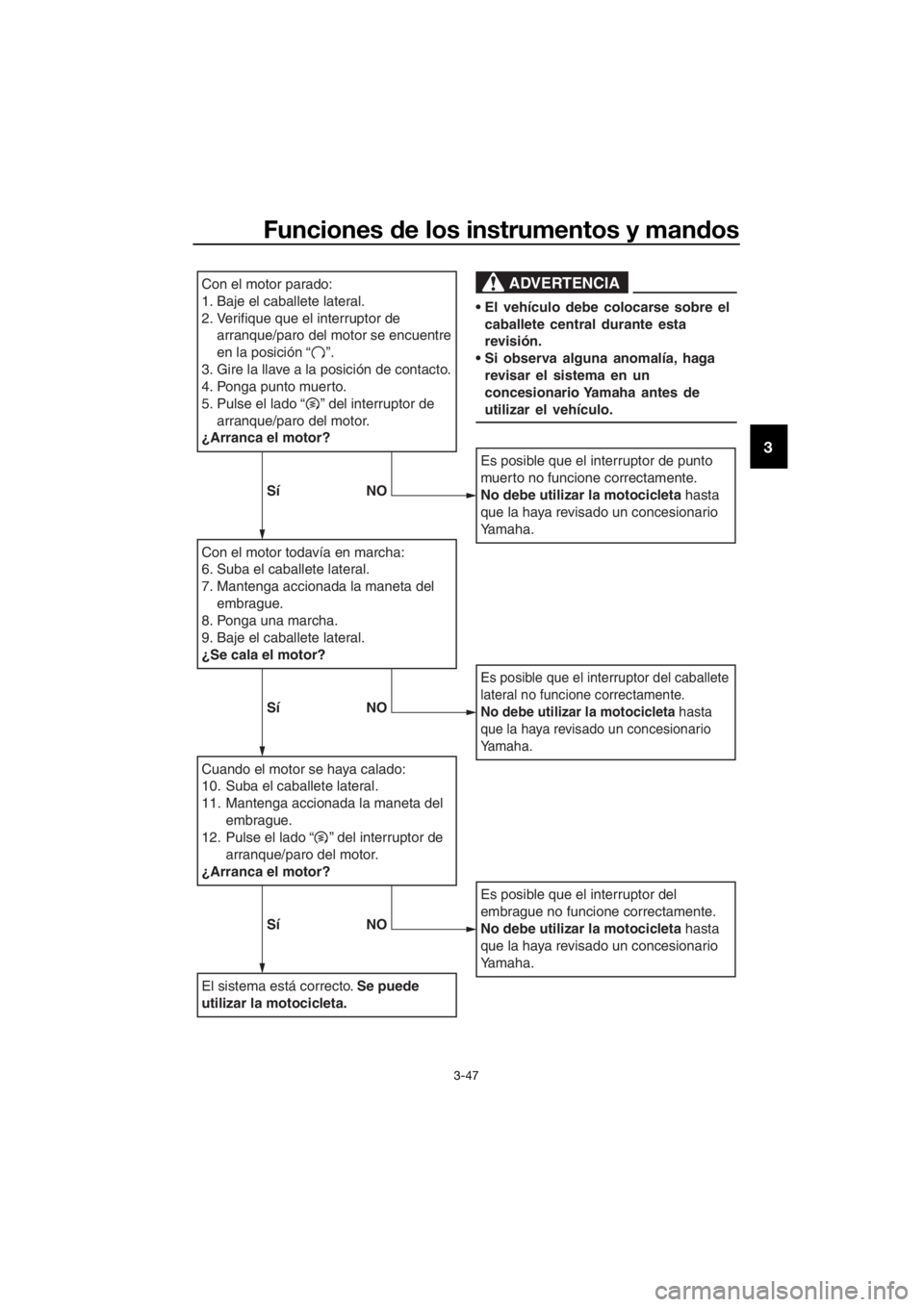

Con el motor parado:
1. Baje el caballete lateral.
2.
Verifique que el interruptor de
arranque/paro del motor se encuentre
en la posición “ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5.
Pulse el lado “ ” del interruptor de
arranque/paro del motor.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.
Pulse el lado “ ” del interruptor de
arranque/paro del motor.
¿Arranca el motor?
El sistema está correcto. Se puede
utilizar la motocicleta.
Es posible que el interruptor de punto
muerto no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del caballete
lateral no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del
embrague no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
ADVERTENCIA
El vehículo debe colocarse sobre el caballete central durante esta
revisión.
Si observa alguna anomalía, haga revisar el sistema en un
concesionario Yamaha antes de
utilizar el vehículo.
Sí NO
SíNO
SíNO
UB96S0S0.book Page 47 Tuesday, November 3, 2015 9:30 AM

Funciones de los instrumentos y man dos
3-48
3
SAU39656
Toma de corriente continua
ADVERTENCIA
SWA14361
Para evitar una d escarga eléctrica o un
cortocircuito, compruebe que esté colo-
cad o el capuchón cuan do no utilice la
toma de corriente continua.
ATENCIÓN
SCA15432
El accesorio conecta do a la toma de co-
rriente continua no debe utilizarse con el
motor para do y la carga no debe superar
nunca 30 W (2.5 A) pues, de lo contrario,
pue de fun dirse el fusible o d escargarse
la batería.
Este vehículo está equipado con una toma
de corriente continua situada en la caja de
accesorios.
Un accesorio de 12 voltios conectado a la
toma auxiliar se puede utilizar cuando la lla-
ve se encuentra en la posición “ON” y solo
se debe utilizar cuando el motor está en
marcha.
Para utilizar la toma d e corriente conti-
nua 1. Abra la tapa de la caja de accesorios. (Véase la página 3-38).
2. Gire la llave a la posición “OFF”.
3. Extraiga la tapa de la toma de corrien- te continua. 4. Apague el accesorio.
5. Introduzca el enchufe del accesorio
en la toma de corriente continua.
6. Gire la llave a la posición “ON” y arran- que el motor. (Véase la página 5-2).
7. Encienda el accesorio.
1. Capuchón de la toma de corriente continua
1
1. Toma de corriente continua
1
UB96S0S0.book Page 48 Tuesday, November 3, 2015 9:30 AM

Funciones de los instrumentos y man dos
3-49
3
SAU73031
Luces de viraje
Este modelo está equipado con 3 luces de
viraje a cada lado. Las luces de viraje se en-
cienden para iluminar la calzada cuando el
vehículo se inclina.
El lado en que se encienden las luces de vi-
raje es el lado correspondiente al de la di-
rección del giro. Las luces se encienden en
secuencia desde dentro hacia fuera según
el ángulo de inclinación del vehículo.
NOTA
Cuando el vehículo se pone en marcha, las
luces de viraje efectúan una autocompro-
bación encendiéndose desde dentro hacia
fuera y de nuevo hacia dentro.
1. Luz de viraje
11
UB96S0S0.book Page 49 Tuesday, November 3, 2015 9:30 AM

Para su seguridad – comprobaciones previas
4-1
4
SAU63440
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condi-
ciones de funcionamiento seguras. Observe siempre los procedimientos y programas de
revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de
acci dente o d años materiales. No utilice el vehícu lo si observa cualquier anomalía. Si
una anomalía no pue de resolverse me diante los proce dimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de
gasolina no esté obstruido, agrietado o dañado y com-
probar la conexión del tubo. 3-30,
3-32
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas. 6-12
Aceite del engranaje fi-
nal • Comprobar si existen fugas.
6-14
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo reco-
mendado hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigera- ción. 6-16
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-26,
6-27
UB96S0S0.book Page 1 Tuesday, November 3, 2015 9:30 AM

Para su seguridad – comprobaciones previas
4-2
4
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-26,
6-27
Embrague • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-24,
6-27
Puño del acelerad or• Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que
ajuste el juego libre del puño del acelerador y lubrique el
cable y la caja del puño. 6-20,
6-29
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 6-29
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del
dibujo.
• Comprobar la presión.
• Corregir si es necesario. 6-21,
6-24
Pe dales de freno y
cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es nece-
sario. 6-30
Manetas de freno y
embrague • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es ne-
cesario. 6-30
Caballete central, ca-
ballete lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
6-31
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos es-
tén correctamente apretados.
• Apretar si es necesario. —
Instrumentos, luces,
señales e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballe-
te lateral • Comprobar funcionamiento del sistema de corte del cir-
cuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha que revise el vehículo. 3-46
ELEMENTO
COMPROBACIONES PÁGINA
UB96S0S0.book Page 2 Tuesday, November 3, 2015 9:30 AM

Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAU73460
NOTA
Este modelo está equipado con:
 una unidad de medición de inercia
(IMU) que para el motor en caso de
vuelco. En ese caso, gire la llave a
“OFF” y luego a “ON” antes de arran-
car de nuevo el motor . De lo contrar io,
el motor no arrancará aunque gire al
pulsar el interruptor de arranque.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En ese caso, basta pulsar el
interruptor de arranque para volver a
arrancar el motor.
UB96S0S0.book Page 1 Tuesday, November 3, 2015 9:30 AM

Utilización y puntos importantes para la conducción
5-2
5
SAU58240
Arranque del motor
Para que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-46.
1. Gire la llave a la posición “ON” y veri-
fique que el interruptor de arran-
que/paro del motor se encuentre
en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse. Luz de aviso del nivel de aceite
 Luz de aviso de avería del motor
 Indicador/luz de aviso del siste-
ma de control de tracción
 Luces indicadoras del sistema
regulador de velocidad
 Luz de aviso del sistema de sus-
pensión con ajuste electrónico
 Luz indicadora del sistema inmo-
vilizador
ATENCIÓN
SCA11834
Si una luz ind icadora o de aviso no se
encien de inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
encen did a, consulte la página 3-4 para
la comprobación del circuito de la luz in-
d ica dora o de aviso correspon diente.
La luz de aviso del sistema ABS debe
encenderse cuando se gira la llave a la
posición “ON” y luego apagarse des-
pués de circular a una velocidad de
10 km/h (6 mi/h) o superior.
ATENCIÓN
SCA17682
Si la luz de aviso del sistema ABS no se
encien de y apaga como se ha explica do
anteriormente, consulte en la página 3-4
la comprobación d el circuito correspon-
d iente.
2. Ponga punto muerto. La luz indicado-
ra de punto muerto se debe encender.
Si no se enciende, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el lado “ ” del interruptor de arran-
que/paro del motor.
Si el motor no arranca, suelte el inte-
rruptor de arranque/paro del motor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque
debe ser lo más breve posible a fin de
preservar la batería. No accione el
arranque durante más de 10 segun-
dos seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
UB96S0S0.book Page 2 Tuesday, November 3, 2015 9:30 AM

Utilización y puntos importantes para la conducción
5-3
5
SAU16673
Cambio
El cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.
NOTA
Para poner la transmisión en la posición de
punto muerto, pise el pedal de cambio re-
petidamente hasta que llegue al final de su
recorrido y, a continuación, levántelo lige-
ramente.
ATENCIÓN
SCA10261
 Incluso con la transmisión en la po-
sición de punto muerto, no des-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor para do ni remolque la
motocicleta en d istancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionan do. Un engrase inad ecua-
d o pue de averiar la transmisión.
 Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secun daria, los cuales no han si
do diseña dos
para soportar el impacto de un
cambio forza do.
SAU16682Inicio de la marcha y aceleración
1. Accione la maneta de embrague para desembragar.
2. Ponga la primera. La luz indicadora de
punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo tiempo suelte lentamente el embra-
gue.
4. A las velocidades recomendadas que se indican en la tabla siguiente, des-
acelere y al mismo tiempo apriete rá-
pidamente el embrague.
5. Ponga la segunda. (Tenga cuidado de
no poner punto muerto).
6. Acelere parcialmente y suelte el em- brague de forma gradual.
7. Siga el mismo procedimiento para pa-
sar a las otras marchas superiores.
NOTA
En condiciones de utilización normales,
cambie de marcha a las velocidades reco-
mendadas.
SAU58270Para aminorar la veloci dad
1. Suelte el acelerador y accione los fre-
nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. En los puntos de cambio recomenda- dos que se muestran en el cuadro si-
guiente, cambie a una marcha inferior.
3. Cuando la motocicleta llegue a 25 km/h (16 mph), el motor esté a
punto de calarse o funcione a tirones,
apriete la maneta de embrague, re-
duzca la velocidad con los frenos y
siga cambiando a una marcha inferior
según sea necesario.
1. Pedal de cambio
2. Posición de punto muerto
UB96S0S0.book Page 3 Tuesday, November 3, 2015 9:30 AM

Utilización y puntos importantes para la conducción
5-4
5
4. Cuando la motocicleta se haya para-
do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.
ADVERTENCIA
SWA17380
Una frenad a inapropia da pue de
ocasionar la pér did a de control o de
tracción. Utilice siempre los dos
frenos y acciónelos con suavi dad .
 Asegúrese de que la veloci dad d e la
motocicleta y el régimen del motor
hayan disminui do lo suficiente an-
tes de cambiar a una marcha infe-
rior. El cambio a una marcha
inferior cuan do la veloci dad d el ve-
hículo o el régimen del motor son
d emasiad o altos pue de provocar la
pér did a de tracción d e la rueda tra-
sera o un exceso d e revoluciones
d el motor. Esto pue de provocar la
pér did a de control, un acci dente y
lesiones. Pue de ocasionar asimis-
mo averías d el motor o de la trans-
misión secun dar ia.
SAU64150Veloci
dad es recomen dad as para cam-
biar d e marcha
En la tabla siguiente se muestran las velo-
cidades recomendadas para cambiar de
marcha durante la aceleración y la desace-
leración. Ve l o c i
dad es para pasar a la marcha
superior:
1ª → 2ª: 20 km/h (12 mph)
2ª → 3ª: 30 km/h (19 mph)
3ª → 4ª: 40 km/h (25 mph)
4ª → 5ª: 50 km/h (31 mph)
5ª → 6ª: 60 km/h (37 mph)
Ve l o c i dad es para pasar a la marcha
inferior: 6ª → 5ª: 45 km/h (28 mph)
5ª → 4ª: 35 km/h (22 mph)
4ª → 3ª: 25 km/h (16 mph)
UB96S0S0.book Page 4 Tuesday, November 3, 2015 9:30 AM

Utilización y puntos importantes para la conducción
5-5
5
SAU16811
Consejos para re ducir el consu-
mo de gasolina
El consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
 No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16842
Rodaje del motor
No existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1600 km (1000 mi). Las diferentes piezas
del motor se desgastan y pulen hasta sus
holguras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17124
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 4500 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se d ebe
cambiar el aceite del motor y el aceite
d el engranaje final y sustituir el cartucho
o elemento d el filtro de aceite.
[SCA10333]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 5400 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
 Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UB96S0S0.book Page 5 Tuesday, November 3, 2015 9:30 AM
