YAMAHA FJR1300AE 2018 Manual de utilização (in Portuguese)

Especificações
8-2
8
Relação das velocidades:1.ª:
2.500 (35/14)
2.ª: 1.722 (31/18)
3.ª: 1.350 (27/20)
4.ª:
1.111 (30/27)
5.ª: 0.963 (26/27)
6.ª: 0.846 (22/26)
Qua dro:
Tipo de quadro:
Diamond
Ângulo de avanço: 26.0 graus
Cauda: 109 mm (4.3 in)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão: 120/70ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT023F E
Pneu traseiro:
Tipo:Sem câmara de ar
Dimensão:
180/55ZR17M/C(73W)
Fabricante/modelo: BRIDGESTONE/BT023R E
Carga:
Carga máxima:
212 kg (467 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão d e ar do pneu (me did a com
pneus frios):
1 pessoa:
Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
2 pessoas: Dianteiro: 250 kPa (2.50 kgf/cm2, 36 psi) Traseiro:
290 kPa (2.90 kgf/cm2, 42 psi)
Ro da dianteira:
Tipo de roda:
Roda de liga
Dimensão do aro: 17M/C x MT3.50
Ro da traseira:
Tipo de roda:
Roda de liga
Dimensão do aro: 17M/C x MT5.50
Sistema de travões unifica do:
Operação:
Activado pelo travão traseiro
Travão dianteiro:
Tipo:
Travão hidráulico com dois discos
Líquido recomendado: DOT 4
Travão traseiro:
Tipo:Travão hidráulico com um disco
Líquido recomendado: DOT 4
Suspensão dianteira:
Tipo:
Forquilha telescópica
Mola: Mola helicoidal
Amortecedor:
Amortecedor hidráulico
Curso da roda: 135 mm (5.3 in)
Suspensão traseira:
Tipo:
Braço oscilante (suspensão de elo)
Mola: Mola helicoidal
Amortecedor: Amortecedor hidráulico a gás
Curso da roda:
125 mm (4.9 in)
Sistema eléctrico:
Tensão do sistema:12 V
Sistema de ignição:
TCI
Sistema de carregamento: Magneto de C.A.
UB96P1P0.book Page 2 Thursday, July 6, 2017 4:47 PM

Especificações
8-3
8
Bateria:
Modelo:GT14B-4
Voltagem, capacidade:
12 V, 12.0 Ah (10 HR)
Potência da lâmpa da:
Farol dianteiro:
LED
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro: LED
Sinal de mudança de direcção traseiro: LED
Mínimos: LED
Luz da chapa de matrícula:
LED
Iluminação do contador: LED
Indicador luminoso de ponto morto: LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo: LED
Indicador luminoso de mudança de direcção: LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS: LED
Indicador luminoso de “SET” (regulação) do
controlo de cruzeiro: LED
Indicador luminoso de “ON” (ligado) do
controlo de cruzeiro: LED
Indicador luminoso do sistema imobilizador: LED
Indicador luminoso do sistema de controlo de
tração: LED
Indicador luminoso da suspensão:
LED
Fusível:
Fusível principal:50.0 A
Fusível principal 2:
30.0 A Fusível para terminal 1:
3.0 A
Fusível do farol dianteiro: 7.5 A
Fusível luz freio:
1.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 20.0 A
Fusível do motor da ventoinha do radiador:
10.0 A × 2
Fusível da luz de perigo: 7.5 A
Fusível do sistema de injecção: 15.0 A
Fusível da unidade de controlo ABS: 7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS: 20.0 A
Fusível da suspensão: 15.0 A
Fusível do sistema de controlo de cruzeiro:
1.0 A
Fusível de reserva: 7.5 A
Fusível do motor do pára-vento: 20.0 A
Fusível da válvula eléctrica do acelerador:
7.5 A
UB96P1P0.book Page 3 Thursday, July 6, 2017 4:47 PM

Informações para o consumidor
9-1
9
PAU53562

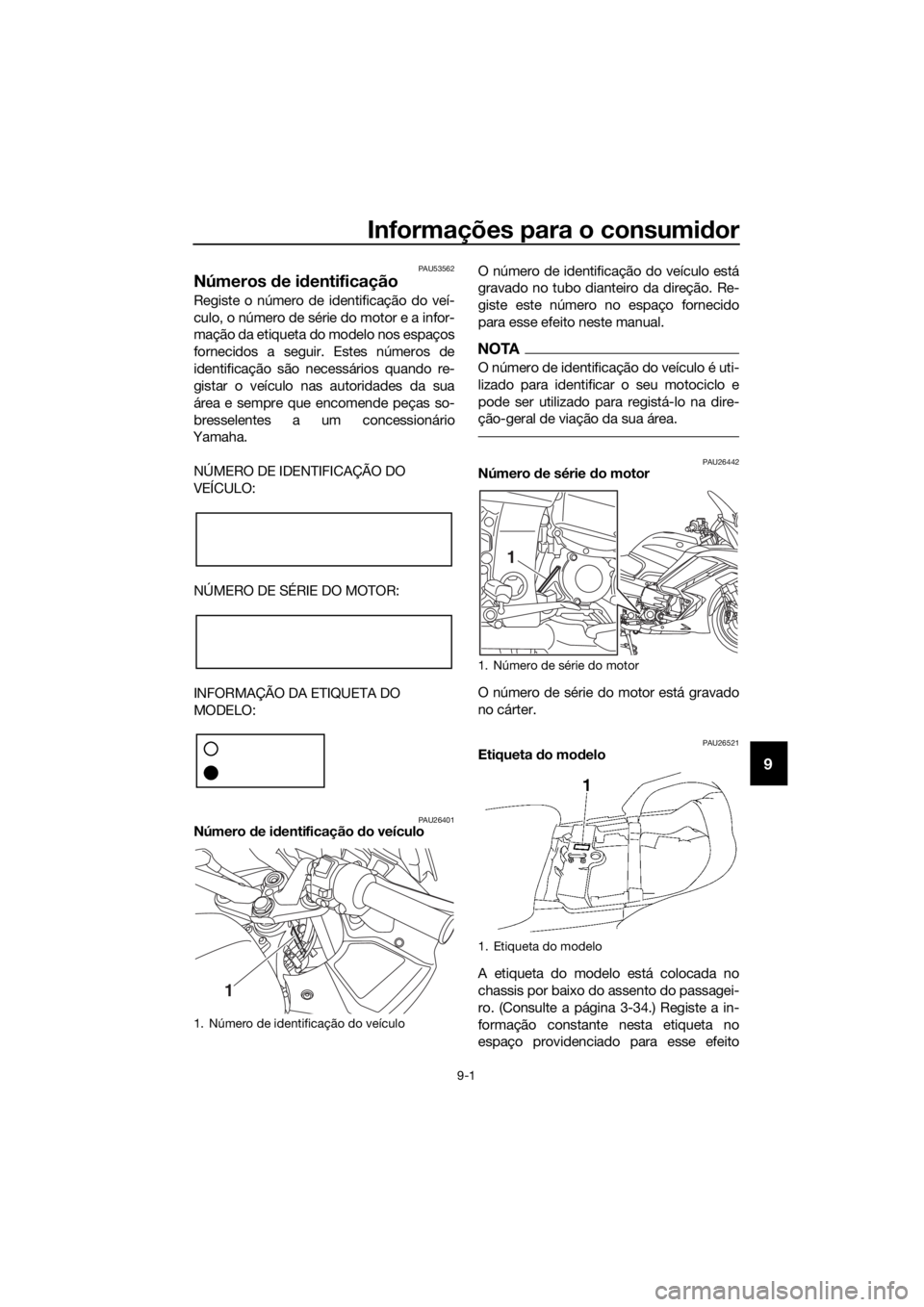

Números de i dentificação
Registe o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401Número de i dentificação do veículo O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.
NOTA
O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442Número
de série d o motor
O número de série do motor está gravado
no cárter.
PAU26521Etiqueta do mo delo
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-34.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
UB96P1P0.book Page 1 Thursday, July 6, 2017 4:47 PM

Informações para o consumidor
9-2
9
neste manual. Esta informação será neces-
sária para encomendar peças sobresselen-
tes a um concessionário Yamaha.PAU69910
Conector de diagnóstico
O conector de diagnóstico encontra-se no
sítio ilustrado.
1. Conector de diagnóstico
1
UB96P1P0.book Page 2 Thursday, July 6, 2017 4:47 PM

10-1
10
Índice remissivo
A
ABS ...................................................... 3-27
Alavanca da embraiagem............ 3-25, 6-27
Alavanca do travão .............................. 3-26
Alavancas do travão e da embraiagem,
verificação e lubrificação ................... 6-33
Altura do assento do condutor,
ajuste ................................................. 3-35
Armazenagem ........................................ 7-4
Assentos............................................... 3-34
B
Bateria .................................................. 6-35
C
Cabos, verificação e lubrificação ......... 6-31
Caixa acessória .................................... 3-39
Colocação do motor em
funcionamento ..................................... 5-2
Combustível ......................................... 3-31
Compartimentos de armazenagem...... 3-38
Conector de diagnóstico ........................ 9-2
Consumo de combustível, sugestões para a redução ..................................... 5-5
Contador multifuncional ....................... 3-10
Conversores catalíticos ........................ 3-33
Cor mate, cuidado ................................. 7-1
Cuidados ................................................ 7-1
D
Descanso central e descanso lateral, verificação e lubrificação ................... 6-33
Descanso lateral................................... 3-47
Deteção e resolução de problemas ..... 6-39
Direção, verificação.............................. 6-34
E
Elemento do filtro de ar, limpeza ......... 6-20
Entradas de ar da carenagem, abrir e
fechar ................................................. 3-40
Especificações ....................................... 8-1
Espelhos retrovisores ........................... 3-42
Estacionamento ..................................... 5-6
Etiqueta do modelo ................................ 9-1
F
Feixes do farol dianteiro, regulação ..... 3-39
Folga da alavanca do travão,
verificação .......................................... 6-27
Folga das válvulas ................................ 6-23
Folga do punho do acelerador,
verificação .......................................... 6-22
Forquilha dianteira, verificação ............ 6-34
Fusíveis, substituição ........................... 6-37
I
Indicadores luminosos de mudança de direção............................................. 3-4
Indicadores luminosos do controlo de
cruzeiro ................................................. 3-4
Indicadores luminosos e luzes de advertência ........................................... 3-4
Indicador luminoso de máximos............. 3-4
Indicador luminoso de ponto morto ....... 3-4
Indicador luminoso do sistema de controlo de tração ................................ 3-5
Indicador luminoso do sistema imobilizador .......................................... 3-6
Informações relativas à segurança ......... 1-1
Interruptor da buzina ............................ 3-24
Interruptor de farol alto/baixo/ultrapassagem ................... 3-23
Interruptor de menu .............................. 3-24
Interruptor de paragem/andamento/arranque .......... 3-24
Interruptor de perigo ............................. 3-24
Interruptor de seleção........................... 3-24
Interruptor do sinal de mudança de direção................................................ 3-24
Interruptores das luzes dos travões ..... 6-28
Interruptores do guiador ....................... 3-23
Interruptores do sistema de controlo de cruzeiro .......................................... 3-24
Interruptor principal/bloqueio da direção.................................................. 3-2
J
Jogo de ferramentas............................... 6-2
L
Lata ....................................................... 6-13
Líquidos dos travões e da embraiagem, mudança....................... 6-31
Localizações das peças ......................... 2-1
Lubrificação e manutenção, periódica ... 6-5
Luz de advertência de problema no motor .................................................... 3-5
Luz de advertência do ABS .................... 3-5
Luz de advertência do nível de óleo ....... 3-4
Luz de advertência do sistema de suspensão ............................................ 3-5
Luzes de curva...................................... 3-50
Luzes do veículo ................................... 6-38
M
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Modo D (modo de transmissão) ........... 3-23
UB96P1P0.book Page 1 Thursday, July 6, 2017 4:47 PM

Índice remissivo
10-2
10
Mudança de velocidades........................ 5-3
N
Níveis dos líquidos dos travões e da
embraiagem, verificação .................... 6-29
Número de identificação do veículo ....... 9-1
Número de série do motor...................... 9-1
Números de identificação ....................... 9-1
O
Óleo da engrenagem final..................... 6-17
Óleo do motor e cartucho do filtro de óleo ..................................................... 6-14
P
Painéis, remoção e instalação ................ 6-9
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-28
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-32
Pedal de mudança de velocidades ...... 3-26
Pedal do travão..................................... 3-27
Pneus .................................................... 6-23
Posição do guiador, ajuste ................... 3-40
Punho e cabo do acelerador, verificação e lubrificação .................... 6-32
R
Refrigerante .......................................... 6-19
Rodagem do motor................................. 5-5
Rodas.................................................... 6-26
Rolamentos de roda, verificação .......... 6-35
S
Sistema de controlo de cruzeiro ............. 3-7
Sistema de controlo de tração ............. 3-28
Sistema de corte do circuito de ignição ................................................ 3-47
Sistema imobilizador .............................. 3-1
Suspensão, ajustar dianteira e traseira................................................ 3-42
T
Tabelas de deteção e resolução de problemas........................................... 6-40
Tampa do depósito de combustível ..... 3-30
Tomada CC auxiliar .............................. 3-49
Tubo de descarga do depósito de combustível ........................................ 3-33
V
Velas de ignição, verificação ................ 6-12
Velocidade de ralenti do motor, verificação .......................................... 6-22
UB96P1P0.book Page 2 Thursday, July 6, 2017 4:47 PM

UB96P1P0.book Page 3 Thursday, July 6, 2017 4:47 PM

DIC183
Manual original
PRINTED IN THE NETHERLANDS2017.07
