Functies van instrumenten en bed ienin gselementen
3-7
3
2. Druk op de “SET–”-zijde van de instel-
schakelaar voor cruise control om de
cruise control te activeren. De huidige
rijsnelheid wordt ingesteld als de
kruissnelheid. Het controlelampje
voor de cruise-controlinstelling “SET”
gaat aan.
De in gestel de kruissnelhei d aanpassen
Terwijl de cruise control in werking is, drukt
u op de “RES+”-zijde van de instelschake-
laar voor cruise control om de ingestelde
kruissnelheid te verhogen of op de “SET–”-
zijde om de ingestelde kruissnelheid te ver-
lagen.
OPMERKING
Wanneer u de instelschakelaar eenmaal in-
drukt, wordt de snelheid in stappen van on-
geveer 2.0 km/h (1.2 mi/h) verhoogd.
Wanneer u de “RES+”- of “SET–”-zijde van
de instelschakelaar voor cruise control in-
gedrukt houdt, wordt de snelheid continu
verhoogd of verlaagd totdat u de schake-
laar weer loslaat.
U kunt de rijsnelheid ook handmatig verho-
gen met de gasgreep. Nadat u gas hebt ge-
geven, kunt u een nieuwe kruissnelheid
instellen door te drukken op de “SET–”-zij-
de van de instelschakelaar. Als u geen
nieuwe kruissnelheid instelt en gas terug-
neemt, remt de machine af tot de eerder in-
gestelde kruissnelheid.

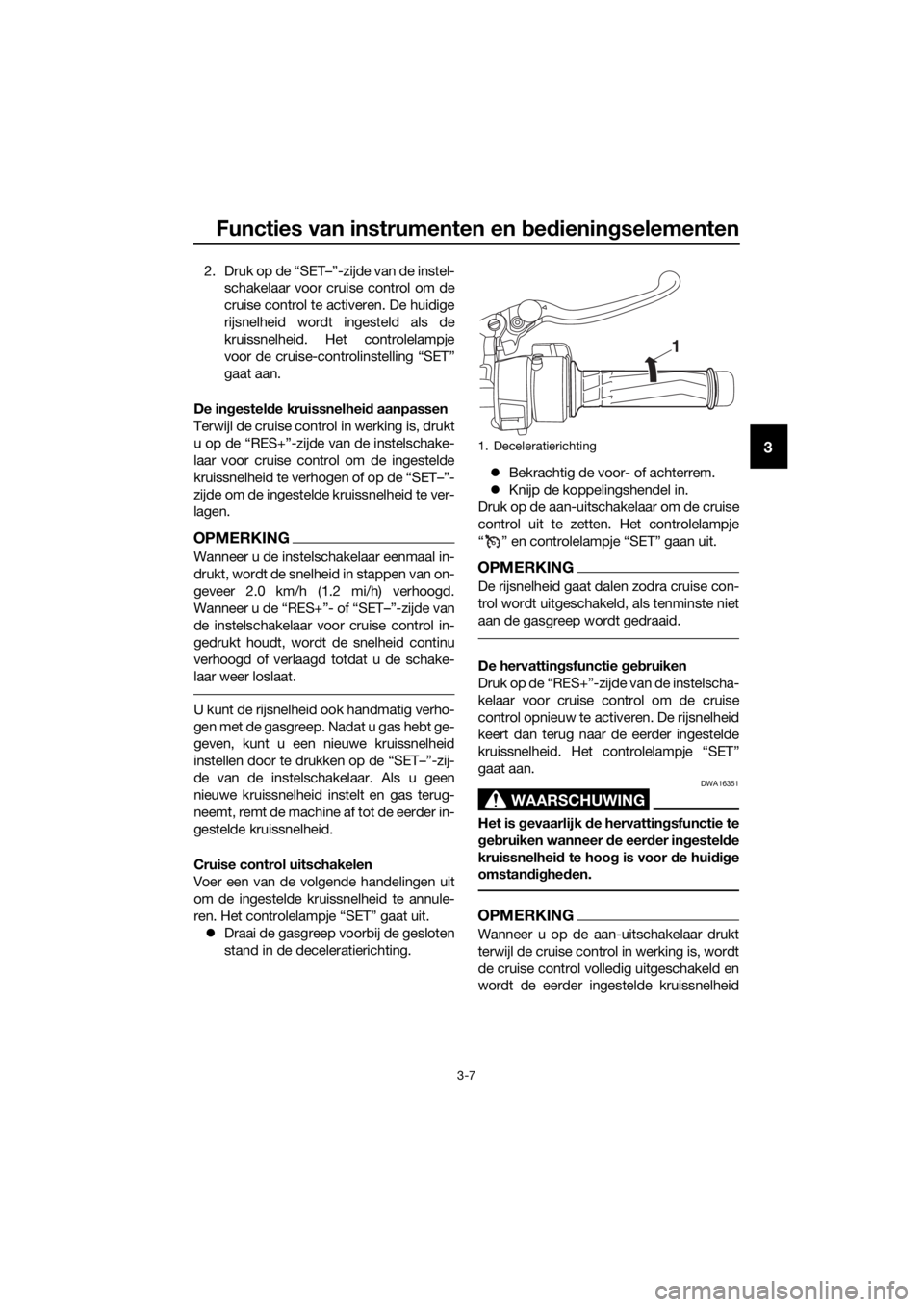

Cruise control uitschakelen
Voer een van de volgende handelingen uit
om de ingestelde kruissnelheid te annule-
ren. Het controlelamp je “SET” gaat uit.
 Draai de gasgreep voorbij de gesloten
stand in de deceleratierichting. 
Bekrachtig de voor- of achterrem.
 Knijp de koppelingshendel in.
Druk op de aan-uitschakelaar om de cruise
control uit te zetten. Het controlelampje
“ ” en controlelampje “SET” gaan uit.
OPMERKING
De rijsnelheid gaat dalen zodra cruise con-
trol wordt uitgeschakeld, als tenminste niet
aan de gasgreep wordt gedraaid.
De hervattin gsfunctie geb ruiken
Druk op de “RES+”-zijde van de instelscha-
kelaar voor cruise control om de cruise
control opnieuw te activeren. De rijsnelheid
keert dan terug naar de eerder ingestelde
kruissnelheid. Het controlelampje “SET”
gaat aan.
WAARSCHUWING
DWA16351
Het is g evaarlijk de hervattin gsfunctie te
g eb ruiken wanneer d e eerder in gestel de
kruissnelhei d te hoo g is voor d e huidig e
omstan dig he den.
OPMERKING
Wanneer u op de aan-uitschakelaar drukt
terwijl de cruise control in werking is, wordt
de cruise control volledig uitgeschakeld en
wordt de eerder ingestelde kruissnelheid
1. Deceleratierichting
1
UB96D2D0.book Page 7 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-8
3
gewist. U kunt de hervattingsfunctie pas
weer gebruiken nadat u een nieuwe kruis-
snelheid hebt ingesteld.
Automatische uitschakeling van cruise
control
De cruise control voor dit model wordt
elektronisch geregeld en is gekoppeld aan
de andere regelsystemen. De cruise control
wordt onder de volgende omstandigheden
automatisch uitgeschakeld:
 De cruise control kan de ingestelde
kruissnelheid niet aanhouden.
 Er is een wielslip of wielspin gedetec-
teerd. (Als de tractieregeling niet is uit-
geschakeld, werkt de tractieregeling
nog.)
 De startschakelaar/noodstopschake-
laar wordt in de stand “ ” gezet.
 De motor slaat af.
 De zijstandaard wordt omlaag gezet.
Als u rijdt met een ingestelde kruissnelheid
en de cruise control wordt uitgeschakeld
onder de bovenstaande omstandigheden,
gaat het controlelampje “ ” uit en knip-
pert het controlelamp je “SET” gedurende 4
seconden, waarna dit uitgaat.
Als u niet rijdt met een ingestelde kruissnel-
heid en de startschakelaar/noodstopscha-
kelaar wordt in de stand “ ” gezet, de
motor slaat af of de zijstandaard wordt om-
laag gezet, gaat het controlelampje “ ” uit
(het controlelampje “SET” knippert niet).
Als de cruise control automatisch wordt uit-
geschakeld, moet u stoppen en controleren
of de machine in goede staat verkeert.
Voordat u de cruise control opnieuw ge-
bruikt, moet u deze inschakelen met de
aan-uitschakelaar.
OPMERKING
In bepaalde gevallen kan de cruise control
de ingestelde kruissnelheid mogelijk niet
aanhouden wanneer u heuvelopwaarts of
heuvelafwaarts rijdt met de machine. 
Wanneer u heuvelopwaarts rijdt met
de machine, kan de werkelijke rijsnel-
heid lager worden dan de ingestelde
kruissnelheid. Als dit gebeurt, accele-
reert u met de gasgreep tot de ge-
wenste rijsnelheid.
 Wanneer u heuvelafwaarts rijdt met de
machine, kan de werkelijke rijsnelheid
hoger worden dan de ingestelde
kruissnelheid. Als dit gebeurt, kunt u
de instelschakelaar niet gebruiken om
de ingestelde kruissnelheid aan te
passen. Als u de rijsnelheid wilt verla-
gen, gebruikt u de remmen. Wanneer
u de remmen gebruikt, wordt de
cruise control uitgeschakeld.
UB96D2D0.book Page 8 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-9
3
DAU58237

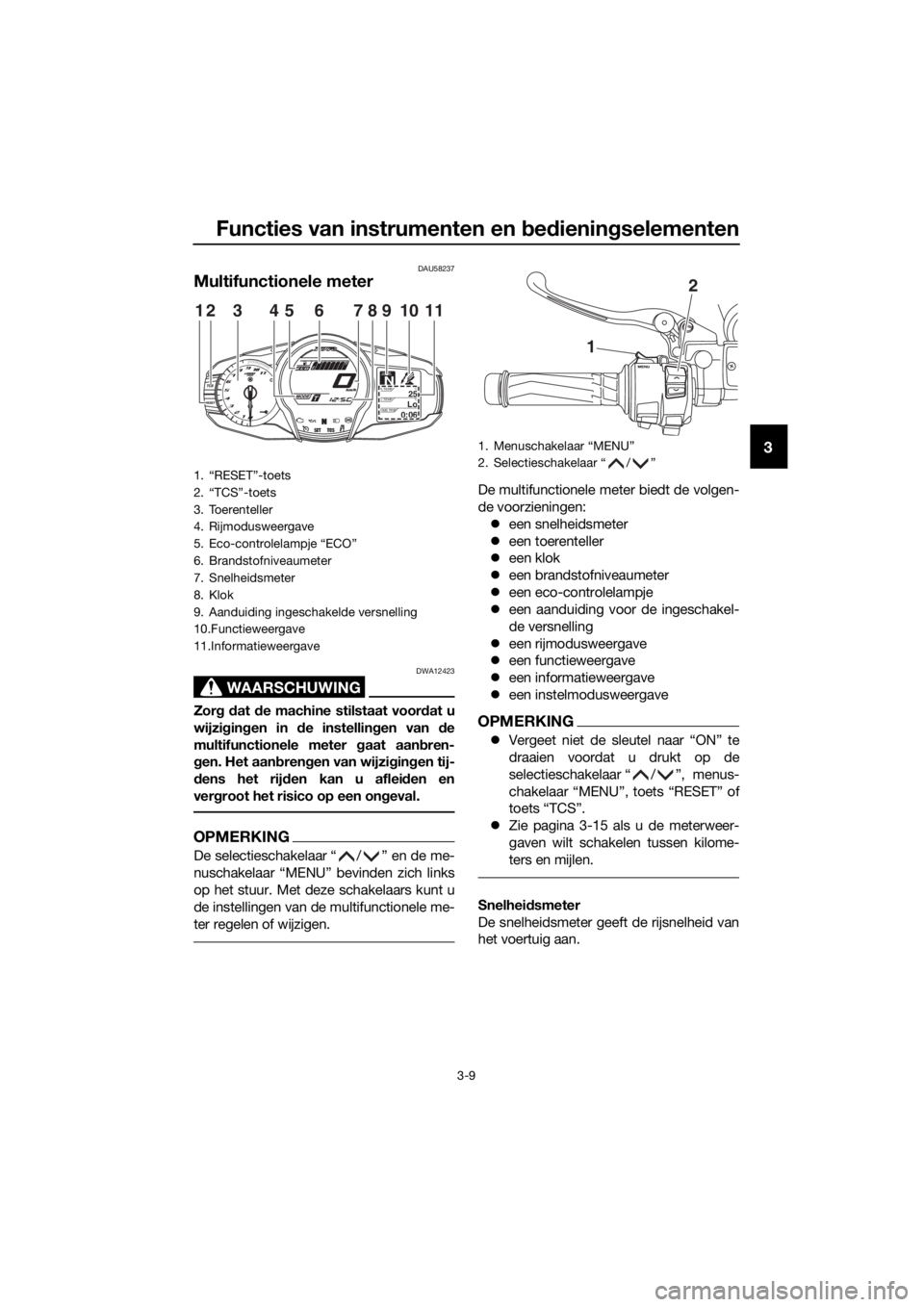

Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voord at u
wijzi gin gen in de instellin gen van d e
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
OPMERKING
De selectieschakelaar “ / ” en de me-
nuschakelaar “MENU” bevinden zich links
op het stuur. Met deze schakelaars kunt u
de instellingen van de multifunctionele me-
ter regelen of wijzigen.
De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een toerenteller
 een klok
 een brandstofniveaumeter
 een eco-controlelampje
 een aanduiding voor de ingeschakel-
de versnelling
 een rijmodusweergave
 een functieweergave
 een informatieweergave
 een instelmodusweergave
OPMERKING
Vergeet niet de sleutel naar “ON” te
draaien voordat u drukt op de
selectieschakelaar “ / ”, menus-
chakelaar “MENU”, toets “RESET” of
toets “TCS”.
 Zie pagina 3-15 als u de meterweer-
gaven wilt schakelen tussen kilome-
ters en mijlen.
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
1. “RESET”-toets
2. “TCS”-toets
3. Toerenteller
4. Rijmodusweergave
5. Eco-controlelampje “ECO”
6. Brandstofniveaumeter
7. Snelheidsmeter
8. Klok
9. Aanduiding ingeschakelde versnelling
10.Functieweergave
11.Informatieweergave
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
1
2
UB96D2D0.book Page 9 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-10
3

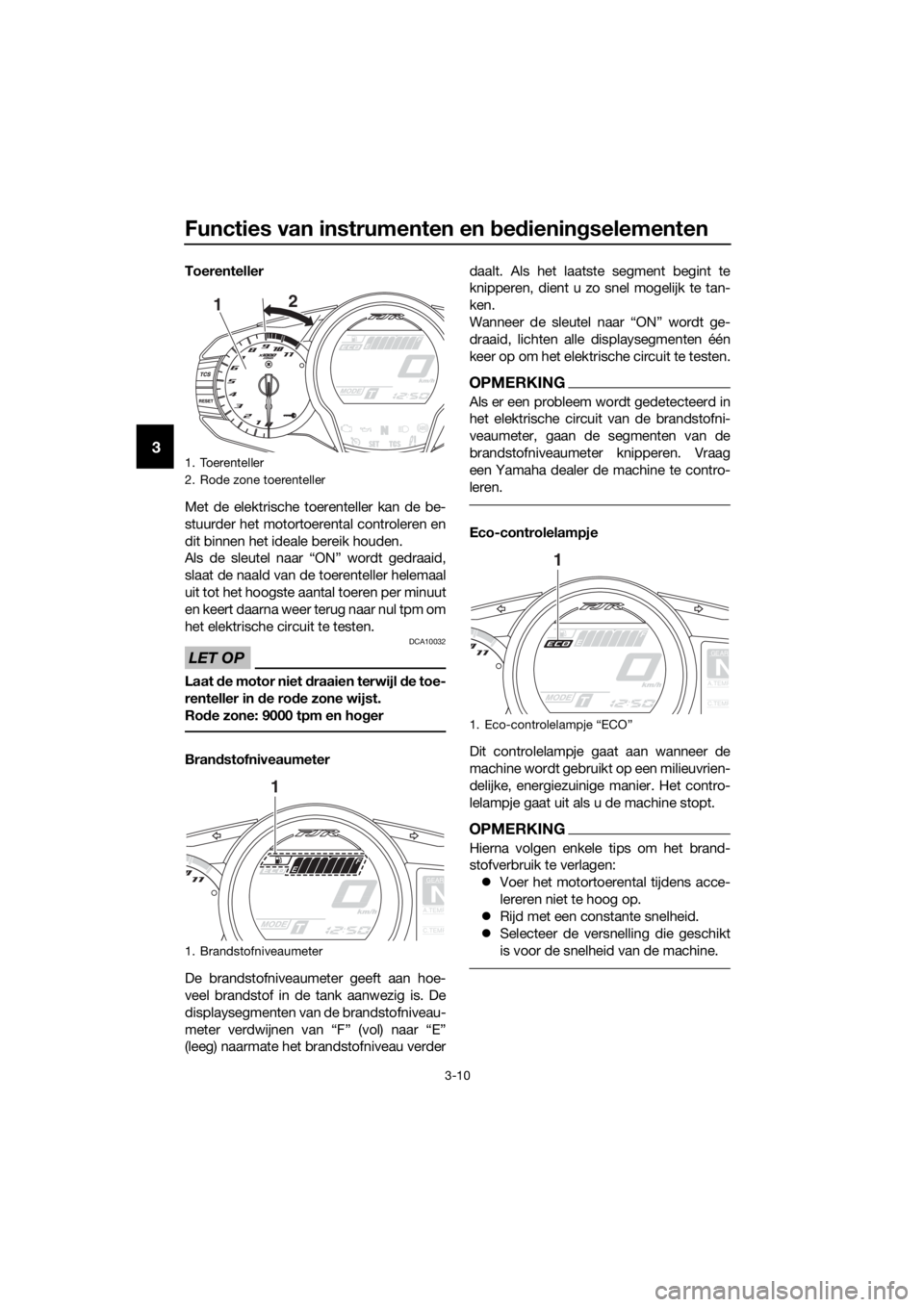

Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoere ntal controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller helemaal
uit tot het hoogste aantal toeren per minuut
en keert daarna weer terug naar nul tpm om
het elektrische circuit te testen.
LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de ro de zone wijst.
Ro de zone: 9000 tpm en ho ger
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (vol) naar “E”
(leeg) naarmate het brandstofniveau verder daalt. Als het laatste segment begint te
knipperen, dient u zo snel mogelijk te tan-
ken.
Wanneer de sleutel naar “ON” wordt ge-
draaid, lichten alle displaysegmenten één
keer op om het elektrische circuit te testen.
OPMERKING
Als er een probleem wordt gedetecteerd in
het elektrische circuit van de brandstofni-
veaumeter, gaan de segmenten van de
brandstofniveaumeter knipperen. Vraag
een Yamaha dealer de machine te contro-
leren.
Eco-controlelampje
Dit controlelampje gaat aan wanneer de
machine wordt gebruikt op een milieuvrien-
delijke, energiezuinige manier. Het contro-
lelampje gaat uit als u de machine stopt.
OPMERKING
Hierna volgen enkele tips om het brand-
stofverbruik te verlagen:
 Voer het motortoerental tijdens acce-
lereren niet te hoog op.
 Rijd met een constante snelheid.
 Selecteer de versnelling die geschikt
is voor de snelheid van de machine.
1. Toerenteller
2. Rode zone toerenteller
1. Brandstofniveaumeter
1 2
GEAR
NA.TEMP
C.TEMP
1
1. Eco-controlelampje “ECO”
GEAR
NA.TEMP
C.TEMP
1
UB96D2D0.book Page 10 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-11
3

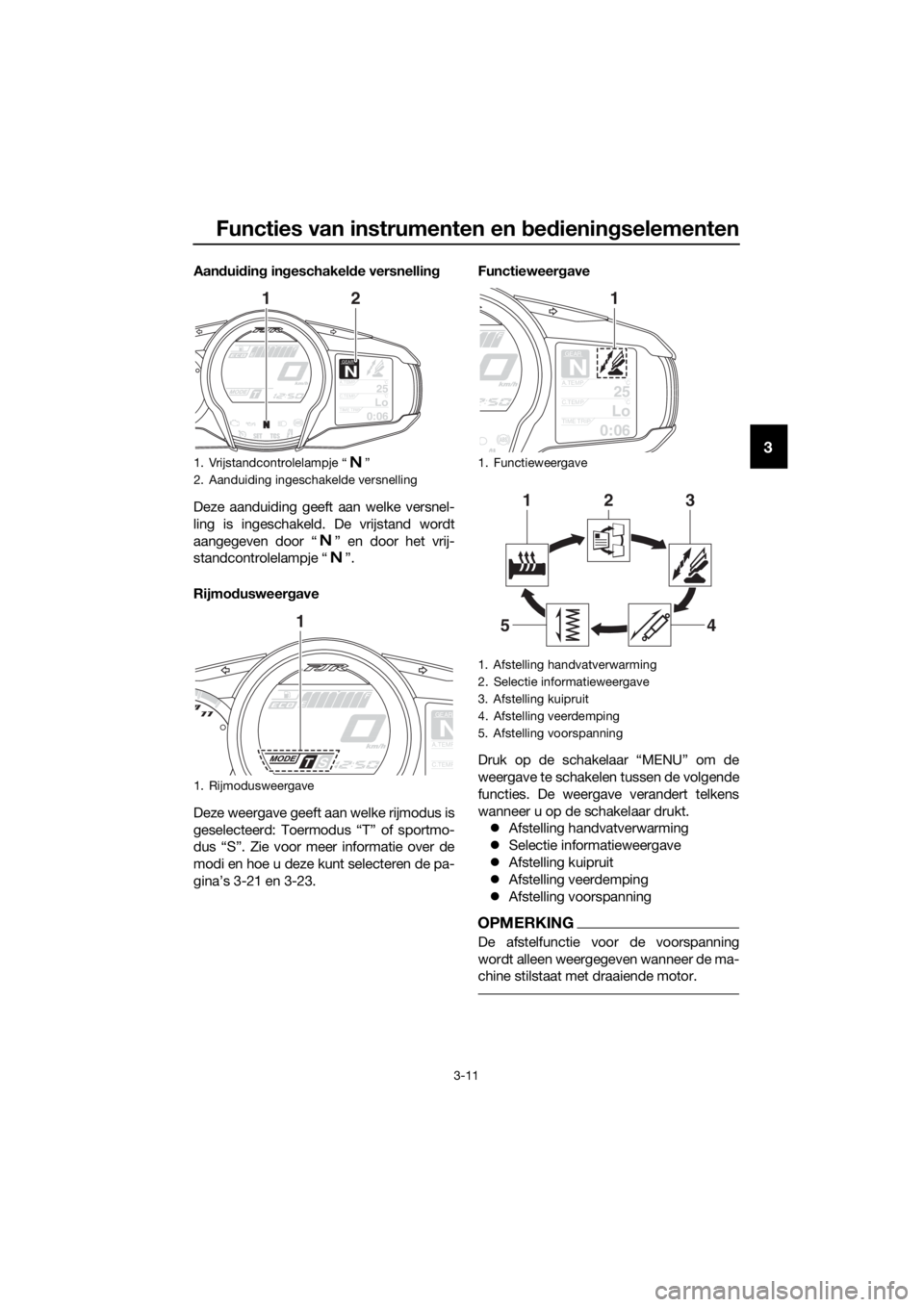

Aan dui din g in geschakel de versnellin g
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “ ” en door het vrij-
standcontrolelampje “ ”.
Rijmo dusweer gave
Deze weergave geeft aan welke rijmodus is
geselecteerd: Toermodus “T” of sportmo-
dus “S”. Zie voor meer informatie over de
modi en hoe u deze kunt selecteren de pa-
gina’s 3-21 en 3-23. Functieweer
gave
Druk op de schakelaar “MENU” om de
weergave te schakelen tussen de volgende
functies. De weergave verandert telkens
wanneer u op de schakelaar drukt.  Afstelling handvatverwarming
 Selectie informatieweergave
 Afstelling kuipruit
 Afstelling veerdemping
 Afstelling voorspanning
OPMERKING
De afstelfunctie voor de voorspanning
wordt alleen weergegeven wanneer de ma-
chine stilstaat met draaiende motor.
1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnelling
1. Rijmodusweergave
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12
GEAR
NA.TEMP
C.TEMP
1
1. Functieweergave
1. Afstelling handvatverwarming
2. Selectie informatieweergave
3. Afstelling kuipruit
4. Afstelling veerdemping
5. Afstelling voorspanning
GEAR
N
25A.TEMP˚C
LoC.TEMP˚C
0:06TIME TRIP
1
213
45
UB96D2D0.book Page 11 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-12
3
De volgende pagina’s bevatten uitleg over
de functies voor handvatverwarming, infor-
matieweergave en kuipruit. Zie pagina 3-39
voor een uitleg over de afstelfuncties voor
veerdemping en voorspanning.

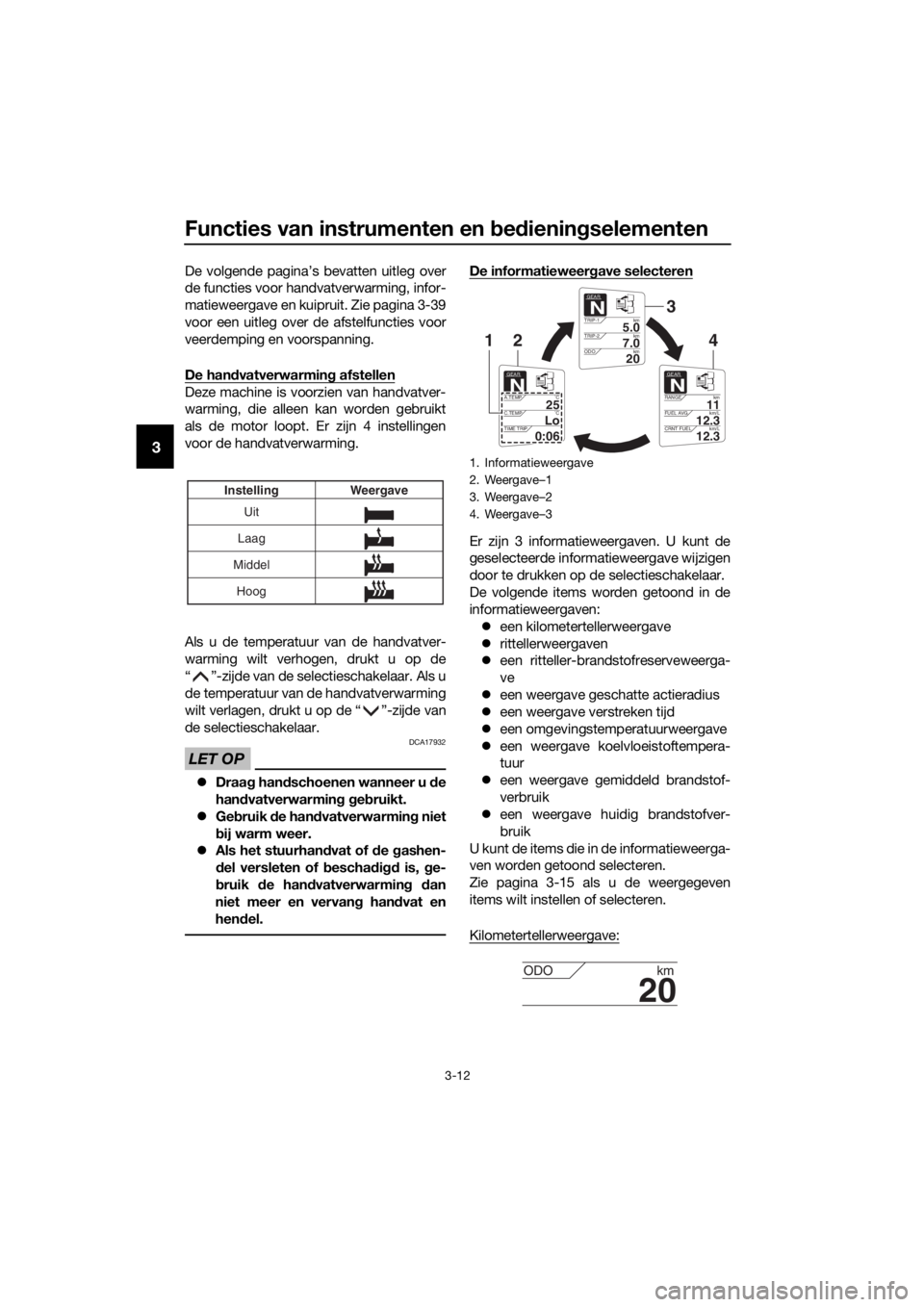

De hand vatverwarmin g afstellen
Deze machine is voorzien van handvatver-
warming, die alleen kan worden gebruikt
als de motor loopt. Er zijn 4 instellingen
voor de handvatverwarming.
Als u de temperatuur van de handvatver-
warming wilt verhogen, drukt u op de
“ ”-zijde van de selectieschakelaar. Als u
de temperatuur van de handvatverwarming
wilt verlagen, drukt u op de “ ”-zijde van
de selectieschakelaar.
LET OP
DCA17932
 Draa g hand schoenen wanneer u de
hand vatverwarmin g g eb ruikt.
 Gebruik de han dvatverwarmin g niet
b ij warm weer.
 Als het stuurhan dvat of de gashen-
d el versleten of beschad igd is, ge-
b ruik de han dvatverwarmin g dan
niet meer en vervan g han dvat en
hend el.
De informatieweer gave selecteren
Er zijn 3 informatieweergaven. U kunt de
geselecteerde informatieweergave wijzigen
door te drukken op de selectieschakelaar.
De volgende items worden getoond in de
informatieweergaven:
 een kilometertellerweergave
 rittellerweergaven
 een ritteller-brandstofreserveweerga-
ve
 een weergave geschatte actieradius
 een weergave verstreken tijd
 een omgevingstemperatuurweergave
 een weergave koelvloeistoftempera-
tuur
 een weergave gemiddeld brandstof-
verbruik
 een weergave huidig brandstofver-
bruik
U kunt de items die in de informatieweerga-
ven worden getoond selecteren.
Zie pagina 3-15 als u de weergegeven
items wilt instellen of selecteren.
Kilometertellerweergave:
Uit
Laag
Middel Weergave
Instelling
Hoog
1. Informatieweergave
2. Weergave–1
3. Weergave–2
4. Weergave–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGEkm
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
UB96D2D0.book Page 12 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-13
3

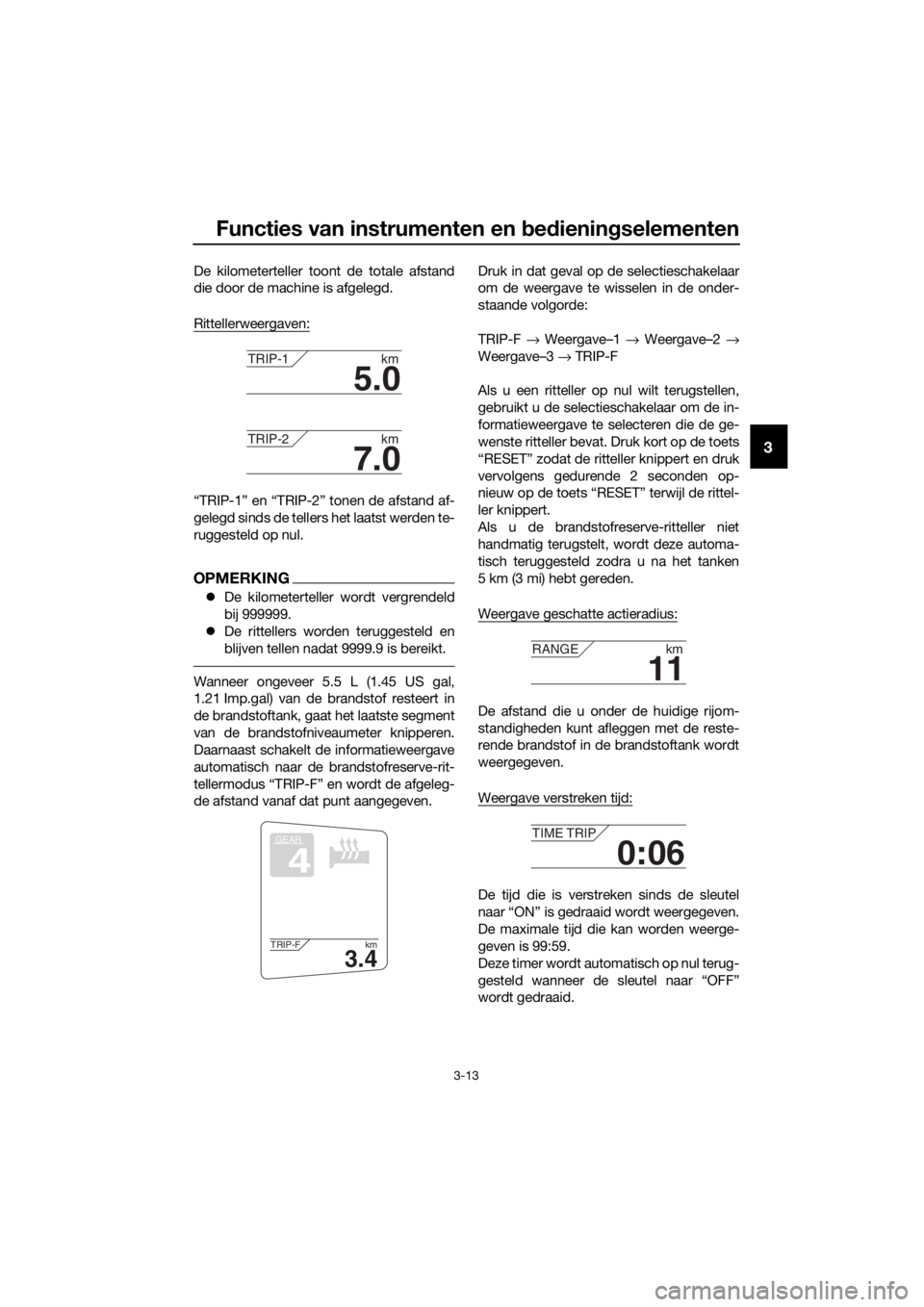

De kilometerteller toont de totale afstand
die door de machine is afgelegd.
Rittellerweergaven:
“TRIP-1” en “TRIP-2” tonen de afstand af-
gelegd sinds de tellers het laatst werden te-
ruggesteld op nul.
OPMERKING
 De kilometerteller wordt vergrendeld
bij 999999.
 De rittellers worden teruggesteld en
blijven tellen nadat 9999.9 is bereikt.
Wanneer ongeveer 5.5 L (1.45 US gal,
1.21 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
Daarnaast schakelt de informatieweergave
automatisch naar de brandstofreserve-rit-
tellermodus “TRIP-F” en wordt de afgeleg-
de afstand vanaf dat punt aangegeven. Druk in dat geval op de selectieschakelaar
om de weergave te wisselen in de onder-
staande volgorde:
TRIP-F
→ Weergave–1 → Weergave–2 →
Weergave–3 → TRIP-F
Als u een ritteller op nul wilt terugstellen,
gebruikt u de selectieschakelaar om de in-
formatieweergave te selecteren die de ge-
wenste ritteller bevat. Druk kort op de toets
“RESET” zodat de ritteller knippert en druk
vervolgens gedurende 2 seconden op-
nieuw op de toets “RESET” terwijl de rittel-
ler knippert.
Als u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld zodra u na het tanken
5 km (3 mi) hebt gereden.
Weergave geschatte actieradius:
De afstand die u onder de huidige rijom-
standigheden kunt afleggen met de reste-
rende brandstof in de brandstoftank wordt
weergegeven.
Weergave verstreken tijd:
De tijd die is verstreken sinds de sleutel
naar “ON” is gedraaid wordt weergegeven.
De maximale tijd die kan worden weerge-
geven is 99:59.
Deze timer wordt auto matisch op nul terug-
gesteld wanneer de sleutel naar “OFF”
wordt gedraaid.
5.0
TRIP-1 km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
UB96D2D0.book Page 13 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-14
3
OPMERKING

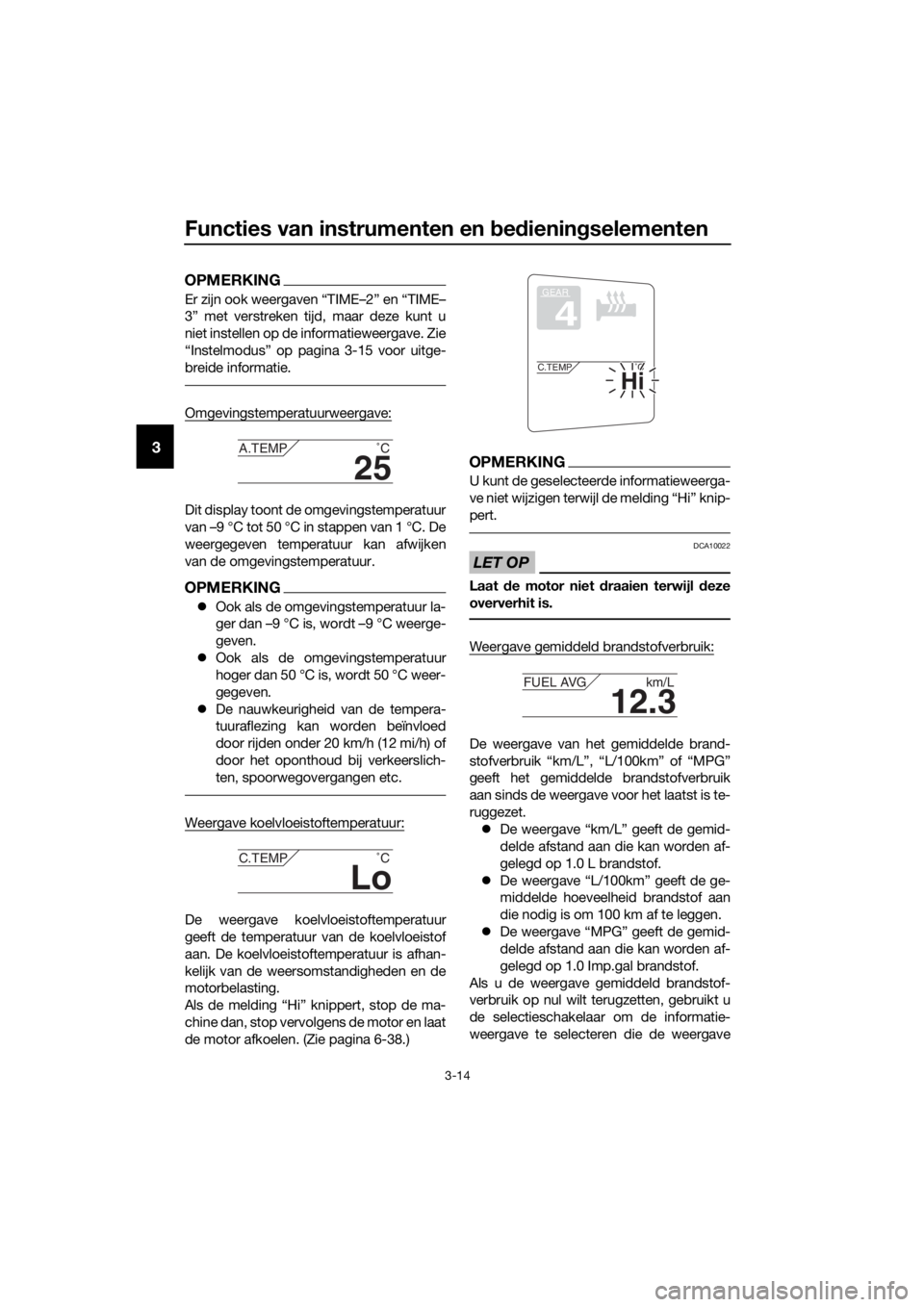

Er zijn ook weergaven “TIME–2” en “TIME–
3” met verstreken tijd, maar deze kunt u
niet instellen op de informatieweergave. Zie
“Instelmodus” op pagina 3-15 voor uitge-
breide informatie.
Omgevingstemperatuurweergave:
Dit display toont de omgevingstemperatuur
van –9 °C tot 50 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken
van de omgevingstemperatuur.
OPMERKING
Ook als de omgevingstemperatuur la-
ger dan –9 °C is, wordt –9 °C weerge-
geven.
 Ook als de omgevingstemperatuur
hoger dan 50 °C is, wordt 50 °C weer-
gegeven.
 De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door rijden onder 20 km/h (12 mi/h) of
door het oponthoud bij verkeerslich-
ten, spoorwegovergangen etc.
Weergave koelvloeistoftemperatuur:
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan. De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden en de
motorbelasting.
Als de melding “Hi” knippert, stop de ma-
chine dan, stop vervolgens de motor en laat
de motor afkoelen. (Zie pagina 6-38.)
OPMERKING
U kunt de geselecteerde informatieweerga-
ve niet wijzigen terwijl de melding “Hi” knip-
pert.
LET OP
DCA10022
Laat de motor niet draaien terwijl d eze
oververhit is.
Weergave gemiddeld brandstofverbruik:
De weergave van het gemiddelde brand-
stofverbruik “km/L”, “L/100km” of “MPG”
geeft het gemiddelde brandstofverbruik
aan sinds de weergave voor het laatst is te-
ruggezet.  De weergave “km/L” geeft de gemid-
delde afstand aan die kan worden af-
gelegd op 1.0 L brandstof.
 De weergave “L/100km” geeft de ge-
middelde hoeveelheid brandstof aan
die nodig is om 100 km af te leggen.
 De weergave “MPG” geeft de gemid-
delde afstand aan die kan worden af-
gelegd op 1.0 Imp.gal brandstof.
Als u de weergave gemiddeld brandstof-
verbruik op nul wilt terugzetten, gebruikt u
de selectieschakelaar om de informatie-
weergave te selecteren die de weergave
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR
4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
UB96D2D0.book Page 14 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-15
3
gemiddeld brandstofverbruik bevat. Druk
kort op de “RESET”-toets zodat de weer-
gave gemiddeld brandstofverbruik knippert
en houd vervolgens de “RESET”-toets nog-
maals 2 seconden lang ingedrukt terwijl de
weergave knippert.
OPMERKING
Na het terugstellen van de weergave van
het gemiddelde brandstofverbruik wordt “_
_._” weergegeven totdat de machine 1 km
(0.6 mi) heeft afgelegd.
LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraa g een Yamaha dealer de
machine te controleren.

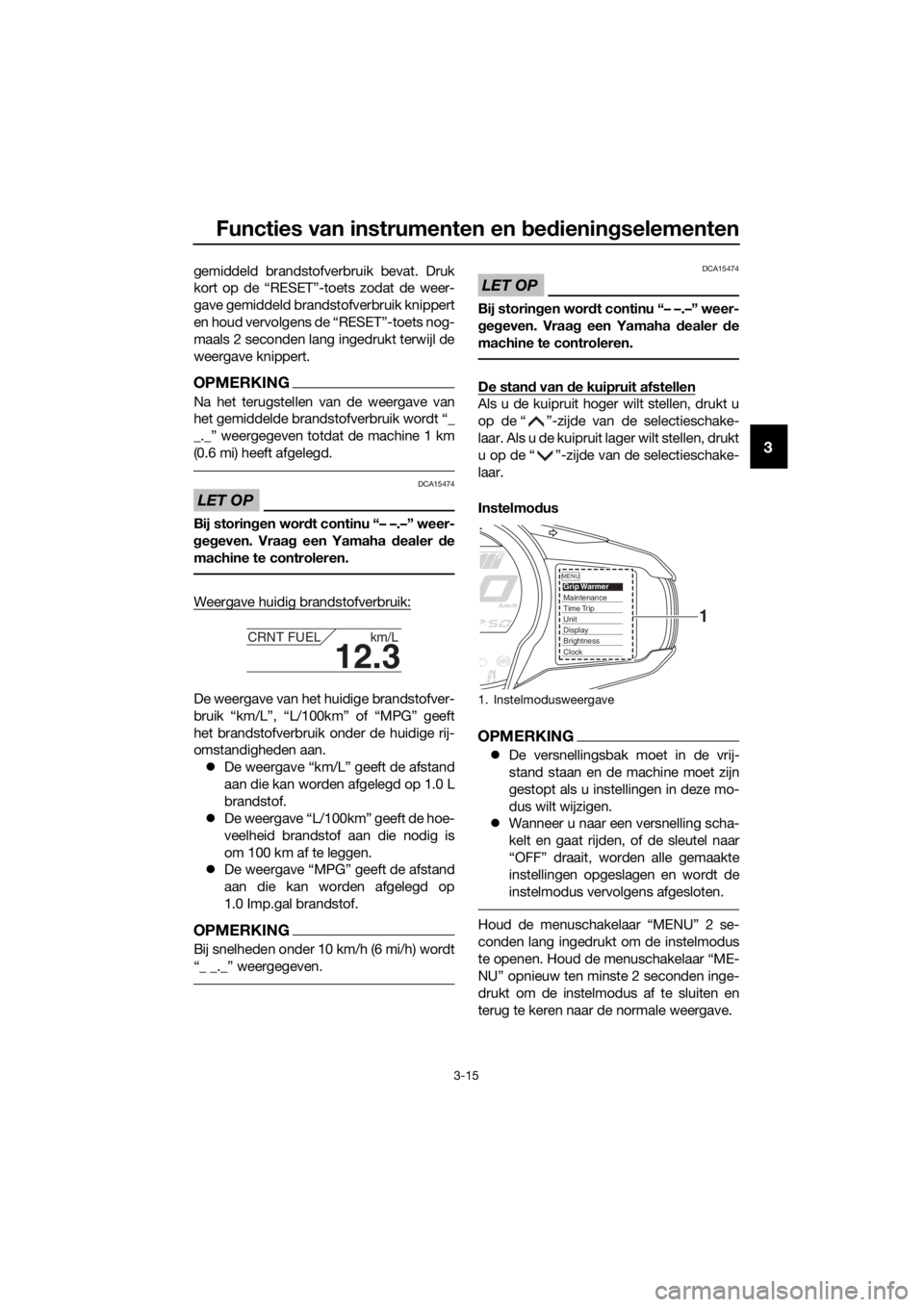

Weergave huidig brandstofverbruik:
De weergave van het huidige brandstofver-
bruik “km/L”, “L/100km” of “MPG” geeft
het brandstofverbruik onder de huidige rij-
omstandigheden aan.
 De weergave “km/L” geeft de afstand
aan die kan worden afgelegd op 1.0 L
brandstof.
 De weergave “L/100km” geeft de hoe-
veelheid brandstof aan die nodig is
om 100 km af te leggen.
 De weergave “MPG” geeft de afstand
aan die kan worden afgelegd op
1.0 Imp.gal brandstof.
OPMERKING
Bij snelheden onder 10 km/h (6 mi/h) wordt
“_ _._” weergegeven.
LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraa g een Yamaha dealer de
machine te controleren.
De stan d van de kuipruit afstellen
Als u de kuipruit hoger wilt stellen, drukt u
op de “ ”-zijde van de selectieschake-
laar. Als u de kuipruit lager wilt stellen, drukt
u op de “ ”-zijde van de selectieschake-
laar.
Instelmo dus
OPMERKING
 De versnellingsbak moet in de vrij-
stand staan en de machine moet zijn
gestopt als u instellingen in deze mo-
dus wilt wijzigen.
 Wanneer u naar een versnelling scha-
kelt en gaat rijden, of de sleutel naar
“OFF” draait, worden alle gemaakte
instellingen opgeslagen en wordt de
instelmodus vervolgens afgesloten.
Houd de menuschakelaar “MENU” 2 se-
conden lang ingedrukt om de instelmodus
te openen. Houd de menuschakelaar “ME-
NU” opnieuw ten minste 2 seconden inge-
drukt om de instelmodus af te sluiten en
terug te keren naar de normale weergave.
12.3
CRNT FUEL km/L
1. Instelmodusweergave
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
UB96D2D0.book Page 15 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-16
3

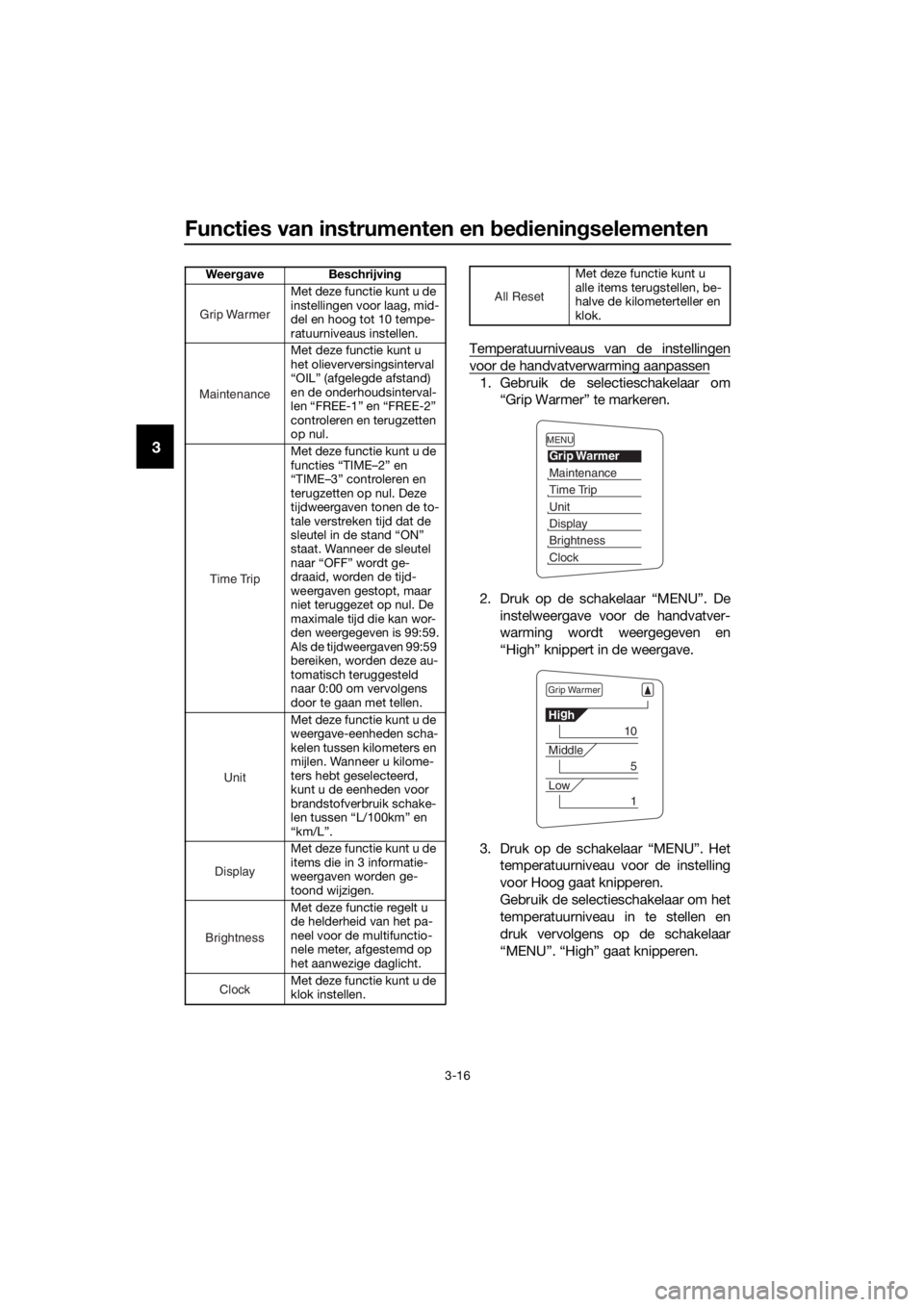

Temperatuurniveaus van de instellingen
voor de handvatverwarming aanpassen
1. Gebruik de selectieschakelaar om
“Grip Warmer” te markeren.
2. Druk op de schakelaar “MENU”. De instelweergave voor de handvatver-
warming wordt weergegeven en
“High” knippert in de weergave.
3. Druk op de schakelaar “MENU”. Het temperatuurniveau voor de instelling
voor Hoog gaat knipperen.
Gebruik de selectieschakelaar om het
temperatuurniveau in te stellen en
druk vervolgens op de schakelaar
“MENU”. “High” gaat knipperen.
Weer gave Beschrijving
Met deze functie kunt u de
instellingen voor laag, mid-
del en hoog tot 10 tempe-
ratuurniveaus instellen.
Met deze functie kunt u
het olieverversingsinterval
“OIL” (afgelegde afstand)
en de onderhoudsinterval-
len “FREE-1” en “FREE-2”
controleren en terugzetten
op nul.
Met deze functie kunt u de
functies “TIME–2” en
“TIME–3” controleren en
terugzetten op nul. Deze
tijdweergaven tonen de to-
tale verstreken tijd dat de
sleutel in de stand “ON”
staat. Wanneer de sleutel
naar “OFF” wordt ge-
draaid, worden de tijd-
weergaven gestopt, maar
niet teruggezet op nul. De
maximale tijd die kan wor-
den weergegeven is 99:59.
Als de tijdweergaven 99:59
bereiken, worden deze au-
tomatisch teruggesteld
naar 0:00 om vervolgens
door te gaan met tellen.
Met deze functie kunt u de
weergave-eenheden scha-
kelen tussen kilometers en
mijlen. Wanneer u kilome-
ters hebt geselecteerd,
kunt u de eenheden voor
brandstofverbruik schake-
len tussen “L/100km” en
“km/L”.
Met deze functie kunt u de
items die in 3 informatie-
weergaven worden ge-
toond wijzigen.
Met deze functie regelt u
de helderheid van het pa-
neel voor de multifunctio-
nele meter, afgestemd op
het aanwezige daglicht.
Met deze functie kunt u de
klok instellen.
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Met deze functie kunt u
alle items terugstellen, be-
halve de kilometerteller en
klok.
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB96D2D0.book Page 16 Friday, September 6, 2019 4:19 PM
