Instrument och kontrollfunktioner
3-8
3
MAU58237
Multi-funktionsmätare
VARNING
MWA12423
Stanna fordonet innan du än drar nå gra
inställnin gar på multi-funktionsmätaren.
Du kan d istraheras om d u ändrar inställ-
ning ar när d u kör vilket ökar risken för en
olycka.
TIPS
Väljarknappen “ / ” och menyknap-
pen “MENU” är placerade på styrets vänst-
ra handtag. Med dessa knappar kan du
styra och ändra inställningarna för multi-
funktionsmätaren.
Multi-funktionsmätaren är utrustad med
följande:  en hastighetsmätare
 en varvräknare
 en klocka
 en bränslemätare
 en eko-indikator
 en visning för växelläge
 en körlägesdisplay
 en funktionsdisplay
 en informationsdisplay
 en inställningslägesdisplay
TIPS
Kom ihåg att vrida nyckeln till “ON”
innan du använder väljarknappen
“ / ”, menyknappen “MENU”,
knappen “RESET” eller knappen
“TCS”.
 Läs om hur du växlar mellan att visa
kilometer eller miles på mätaren på si-
dan 3-14.
Hastig hetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
1. “RESET”-knapp
2. “TCS”-knapp
3. Varvräknare
4. Visning av körläge
5. Eco-indikator “ECO”
6. Bränslemätare)
7. Hastighetsmätare
8. Klocka)
9. Visning för växelläge
10.Funktionsdisplay
11.Informationsdisplay
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
1
2
UB96M2M0.book Page 8 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-9
3
Varvräknare
Den elektriska varvräknaren ger föraren
möjlighet att se vilket varvtal som motorn
har och anpassa körningen till motorns
bästa varvtalsområde.
När tändningsnyckeln vrids till “ON”, kom-
mer varvräknarens nål att svepa över hela
varvtalsområdet och sedan återgå till noll
för att testa den elektriska kretsen.
VIKTIGT
MCA10032
Undvik att varva motorn över det rö da
fältet på varvräknaren.
Rött fält: 9000 v/min och över

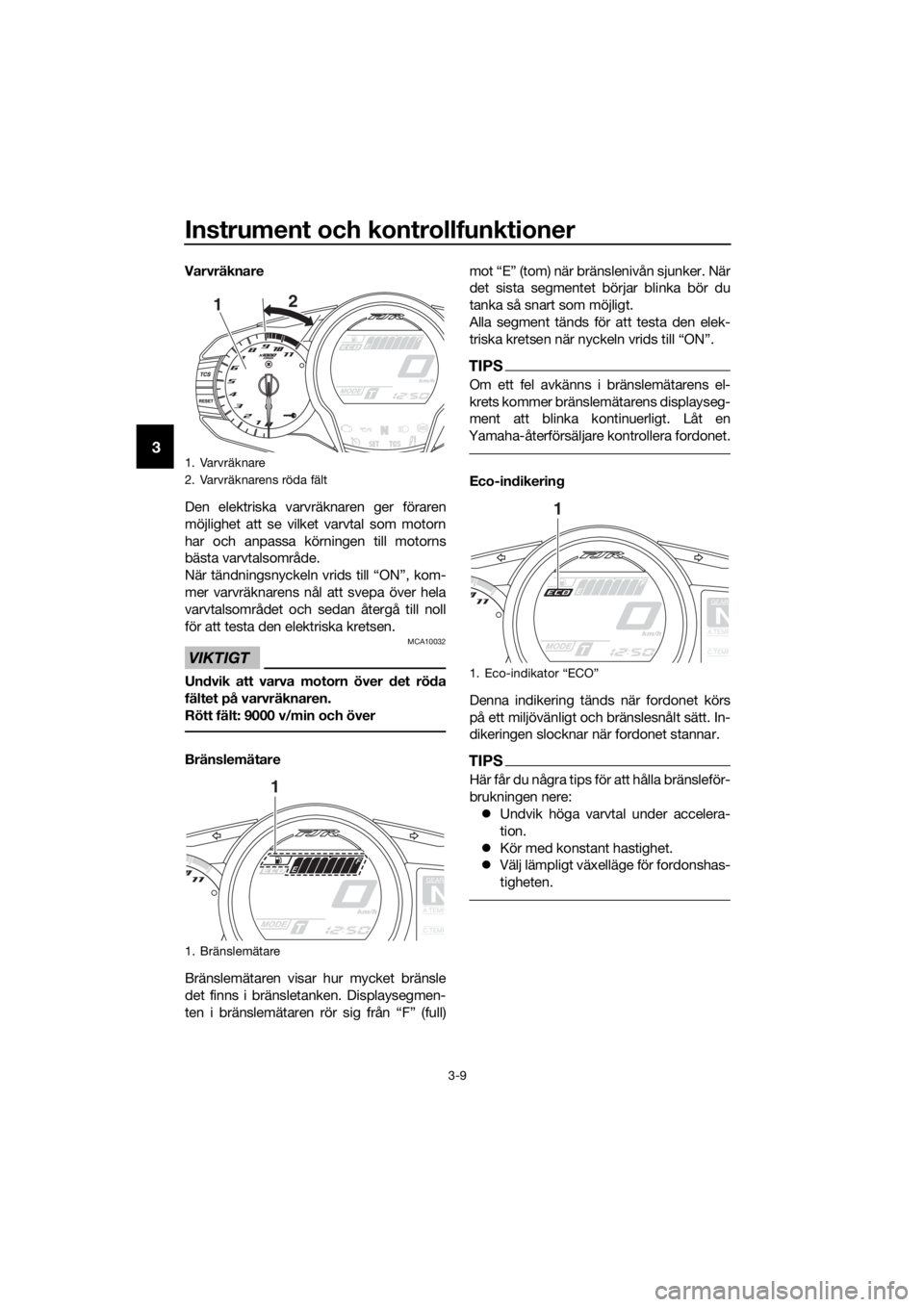

Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full) mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet börjar blinka bör du
tanka så snart som möjligt.
Alla segment tänds för att testa den elek-
triska kretsen när nyckeln vrids till “ON”.
TIPS
Om ett fel avkänns i bränslemätarens el-
krets kommer bränslemätarens displayseg-
ment att blinka kontinuerligt. Låt en
Yamaha-återförsäljare kontrollera fordonet.
Eco-indikerin g
Denna indikering tänds när fordonet körs
på ett miljövänligt och bränslesnålt sätt. In-
dikeringen slocknar när fordonet stannar.
TIPS
Här får du några tips för att hålla bränsleför-
brukningen nere:  Undvik höga varvtal under accelera-
tion.
 Kör med konstant hastighet.
 Välj lämpligt växelläge för fordonshas-
tigheten.
1. Varvräknare
2. Varvräknarens röda fält
1. Bränslemätare
1 2
GEAR
NA.TEMP
C.TEMP
1
1. Eco-indikator “ECO”
GEAR
NA.TEMP
C.TEMP
1
UB96M2M0.book Page 9 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-10
3
Visning för växellä ge
Denna display visar vilken växel som ligger
i. Neutralläget visas med “ ” samt av indi-
keringslampan för neutralläge “ ”.
Visnin g av körlä ge
Visningen visar vilket körläge som har valts:
Touringläge “T” eller sportläge “S”. Mer in-
formation om lägen och hur de väljs finns
på sidorna 3-20 och 3-21. Funktions
display
Tryck på “MENU”-knappen för att växla
displayvisning mellan följande funktioner.
Displayen ändras varje gång du trycker på
knappen.  Justeringsfunktion för handtagsvär-
mare
 Väljarfunktion för informationsdisplay
 Justeringsfunktion för vindruta
 Justeringsfunktion för fjädringens
dämpning
 Justeringsfunktion för förspänning
TIPS
Justeringsfunktionen för förspänning dyker
endast upp när fordonet står stilla med mo-
torn igång.
1. Indikeringslampa för neutralläge “ ”
2. Visning för växelläge
1. Visning av körläge
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12
GEAR
NA.TEMP
C.TEMP
1
1. Funktionsdisplay

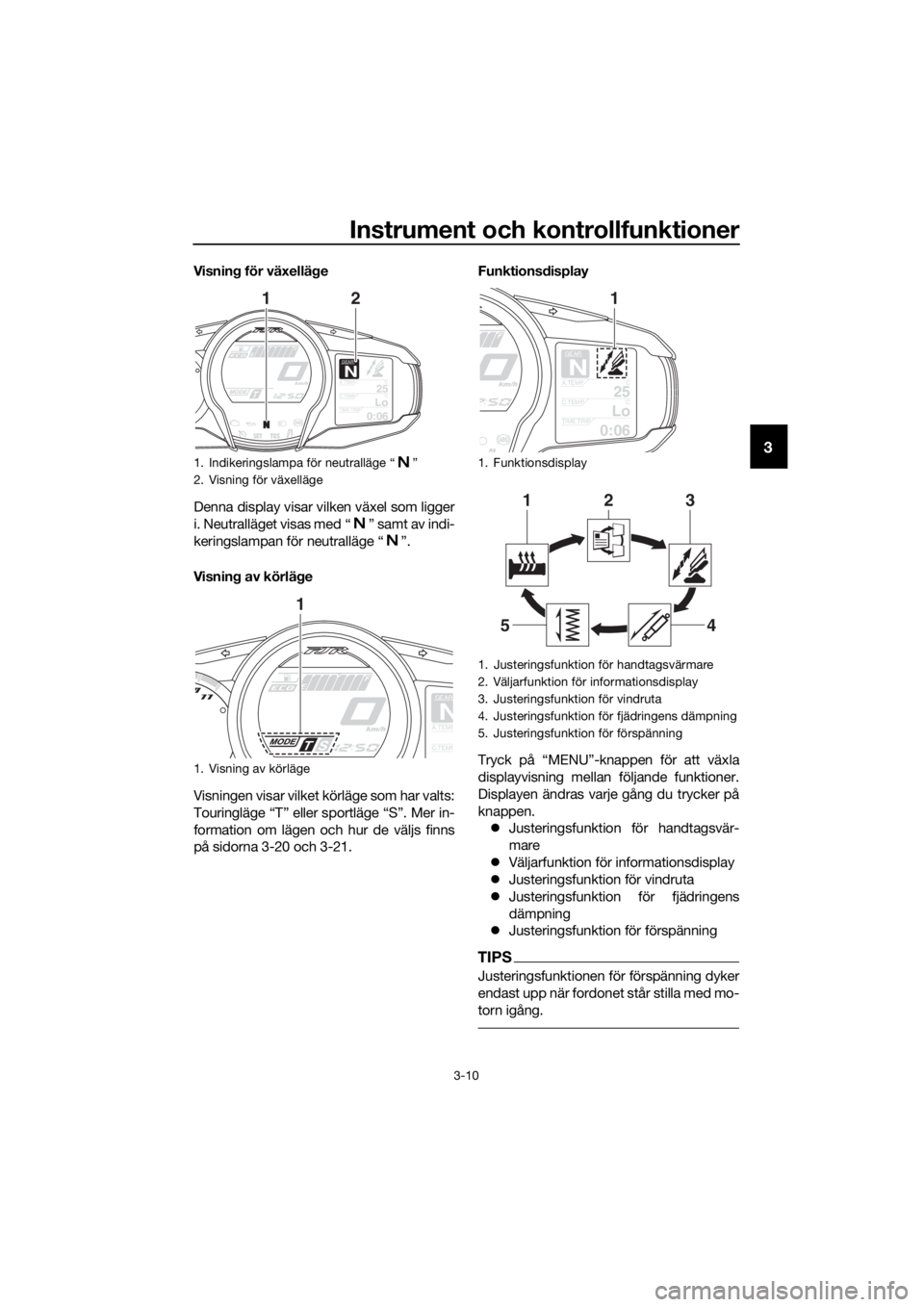

1. Justeringsfunktion för handtagsvärmare
2. Väljarfunktion för informationsdisplay
3. Justeringsfunktion för vindruta
4. Justeringsfunktion för fjädringens dämpning
5. Justeringsfunktion för förspänning
GEAR
N
25A.TEMP˚C
LoC.TEMP˚C
0:06TIME TRIP
1
213
45
UB96M2M0.book Page 10 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-11
3
Följande sidor innehåller förklaringar av
handtagsvärmaren, informationsdisplayen
och vindrutefunktionerna. Se sidan 3-37 för
en förklaring av justeringsfunktionerna för
förspänning och fjädringens dämpning.
Justering av han dta gsvärmaren
Fordonet är utrustat med handtagsvärmare
som bara kan användas när motorn är
igång. Det finns 4 inställningar för hand-
tagsvärmaren.
Tryck på väljarknappens “ ”-sida när du
vill öka handtagsvärmartemperaturen.
Tryck på väljarknappens “ ”-sida när du
vill minska handtags värmartemperaturen.
VIKTIGT
MCA17932
Se till att använ da han dskar när du
använ der han dta gsvärmare.
 Använ d inte han dta gsvärmarna när
d et är varmt.
 Om han dta gen blir slitna eller ska-
d ad e bör du sluta använ da han d-
ta gsvärmaren och b yta handta g.
Val av informationsvisnin g
Det finns 3 informationsvisningslägen. Det
valda informationsvisningsläget kan ändras
genom att man trycker på väljarknappen.
Följande information visas i de olika vis-
ningslägena:
 vägmätare
 trippmätare
 trippmätare för bränslereserv
 uppskattad återstående körsträcka
 förfluten tid
 en visning av omgivningstemperatu-
ren
 en mätare för kylvätsketemperatur
 genomsnittlig bränsleförbrukning
 momentan bränsleförbrukning
Det går att välja vad som ska visas i respek-
tive informationsvisningsläge.
För att ställa in eller välja vad som visas, se
sidan 3-14.
Vägmätare:
Vägmätaren visar hur långt fordonet har
gått.
Av
Låg

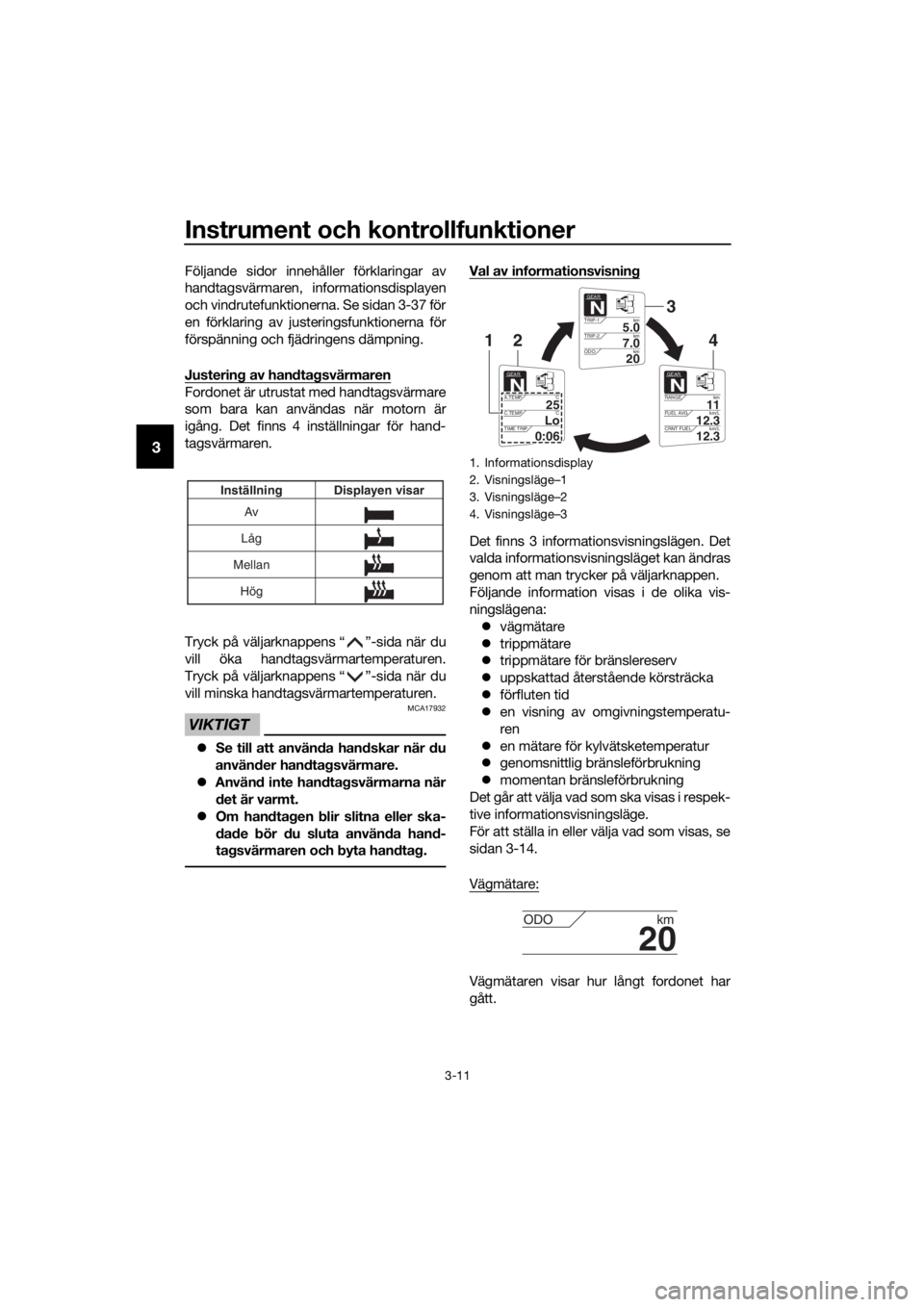

Mellan Displayen visar
Inställning
Hög
1. Informationsdisplay
2. Visningsläge–1
3. Visningsläge–2
4. Visningsläge–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGEkm
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
UB96M2M0.book Page 11 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-12
3

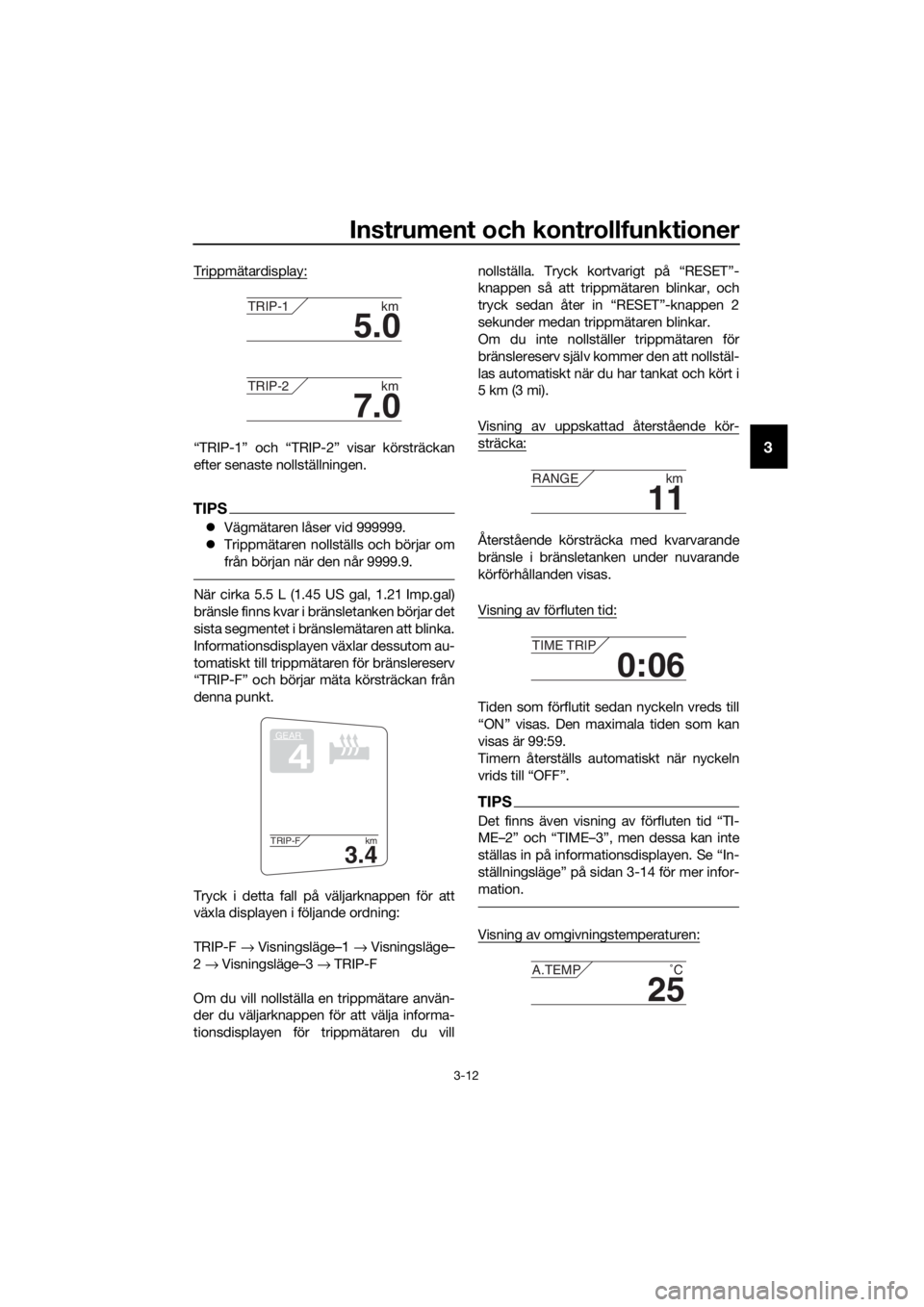

Trippmätardisplay:
“TRIP-1” och “TRIP-2” visar körsträckan
efter senaste nollställningen.
TIPS
Vägmätaren låser vid 999999.
 Trippmätaren nollställs och börjar om
från början när den når 9999.9.
När cirka 5.5 L (1.45 US gal, 1.21 Imp.gal)
bränsle finns kvar i bränsletanken börjar det
sista segmentet i bränslemätaren att blinka.
Informationsdisplayen växlar dessutom au-
tomatiskt till trippmätaren för bränslereserv
“TRIP-F” och börjar mäta körsträckan från
denna punkt.
Tryck i detta fall på väljarknappen för att
växla displayen i följande ordning:
TRIP-F → Visningsläge–1 → Visningsläge–
2 → Visningsläge–3 → TRIP-F
Om du vill nollställa en trippmätare använ-
der du väljarknappen för att välja informa-
tionsdisplayen för trippmätaren du vill nollställa. Tryck kortvarigt på “RESET”-
knappen så att trippmätaren blinkar, och
tryck sedan åter in “RESET”-knappen 2
sekunder medan trippmätaren blinkar.
Om du inte nollställer trippmätaren för
bränslereserv själv kommer den att nollstäl-
las automatiskt när du har tankat och kört i
5 km (3 mi).
Visning av uppskattad återstående kör-
sträcka:
Återstående körsträcka med kvarvarande
bränsle i bränsletanken under nuvarande
körförhållanden visas.
Visning av förfluten tid:
Tiden som förflutit sedan nyckeln vreds till
“ON” visas. Den maximala tiden som kan
visas är 99:59.
Timern återställs automatiskt när nyckeln
vrids till “OFF”.
TIPS
Det finns även visning av förfluten tid “TI-
ME–2” och “TIME–3”, men dessa kan inte
ställas in på informationsdisplayen. Se “In-
ställningsläge” på sidan 3-14 för mer infor-
mation.
Visning av omgivningstemperaturen:
5.0
TRIP-1
km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
UB96M2M0.book Page 12 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-13
3
Denna display visar omgivningstemperatu-
ren från –9 °C till 50 °C i steg om 1 °C. Den
temperatur som visas kan avvika från om-
givningstemperaturen.
TIPS
–9 °C visas även om omgivningstem-
peraturen sjunker under –9 °C.
 50 °C visas även om omgivningstem-
peraturen stiger över 50 °C.
 Noggrannheten i temperaturvisningen
kan påverkas vid körning i hastigheter
under cirka 20 km/h (12 mi/h) eller när
du stannat vid stoppljus eller en järn-
vägsövergångar.
Visning av kylvätsketemperatur:
Temperaturmätare för kylvätskan visar kyl-
vätskans temperatur. Kylvätskans tempe-
ratur kommer att variera beroende på
väderlek och motorbelastning.

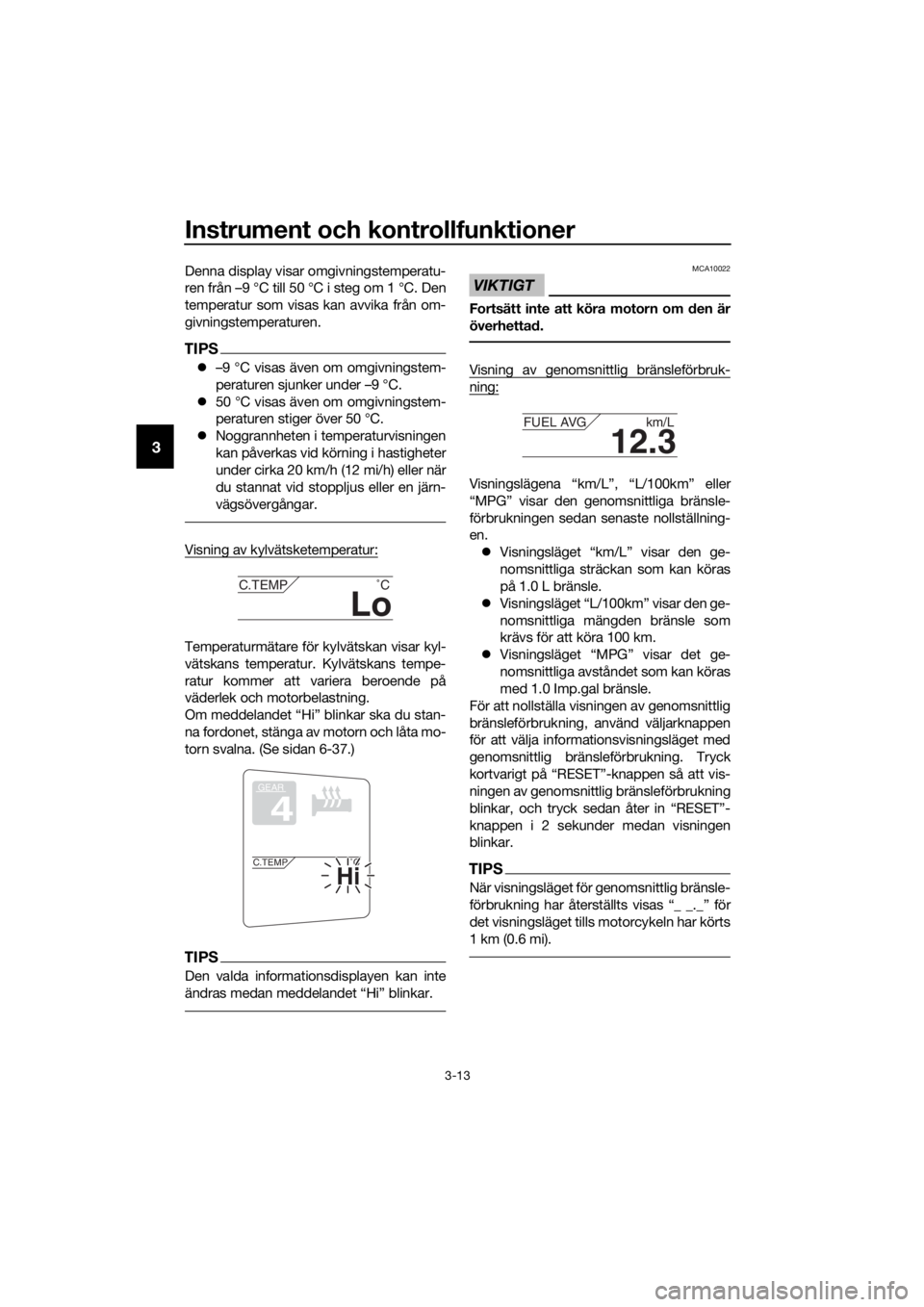

Om meddelandet “Hi” blinkar ska du stan-
na fordonet, stänga av motorn och låta mo-
torn svalna. (Se sidan 6-37.)
TIPS
Den valda informationsdisplayen kan inte
ändras medan meddelandet “Hi” blinkar.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad .
Visning av genomsnittlig bränsleförbruk-
ning:
Visningslägena “km/L”, “L/100km” eller
“MPG” visar den genomsnittliga bränsle-
förbrukningen sedan senaste nollställning-
en.
 Visningsläget “km/L” visar den ge-
nomsnittliga sträckan som kan köras
på 1.0 L bränsle.
 Visningsläget “L/100km” visar den ge-
nomsnittliga mängden bränsle som
krävs för att köra 100 km.
 Visningsläget “MPG” visar det ge-
nomsnittliga avståndet som kan köras
med 1.0 Imp.gal bränsle.
För att nollställa visningen av genomsnittlig
bränsleförbrukning, använd väljarknappen
för att välja informationsvisningsläget med
genomsnittlig bränsleförbrukning. Tryck
kortvarigt på “RESET”-knappen så att vis-
ningen av genomsnittlig bränsleförbrukning
blinkar, och tryck sedan åter in “RESET”-
knappen i 2 sekunder medan visningen
blinkar.
TIPS
När visningsläget för genomsnittlig bränsle-
förbrukning har återställts visas “_ _._” för
det visningsläget tills motorcykeln har körts
1 km (0.6 mi).
Lo
C.TEMP ˚C
GEAR
4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
UB96M2M0.book Page 13 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-14
3
VIKTIGT
MCA15474
Vid funktionsfel visas “– –.–” kontinuer-
li g t. Låt en Yamaha-återförsäljare kon-
trollera for donet.

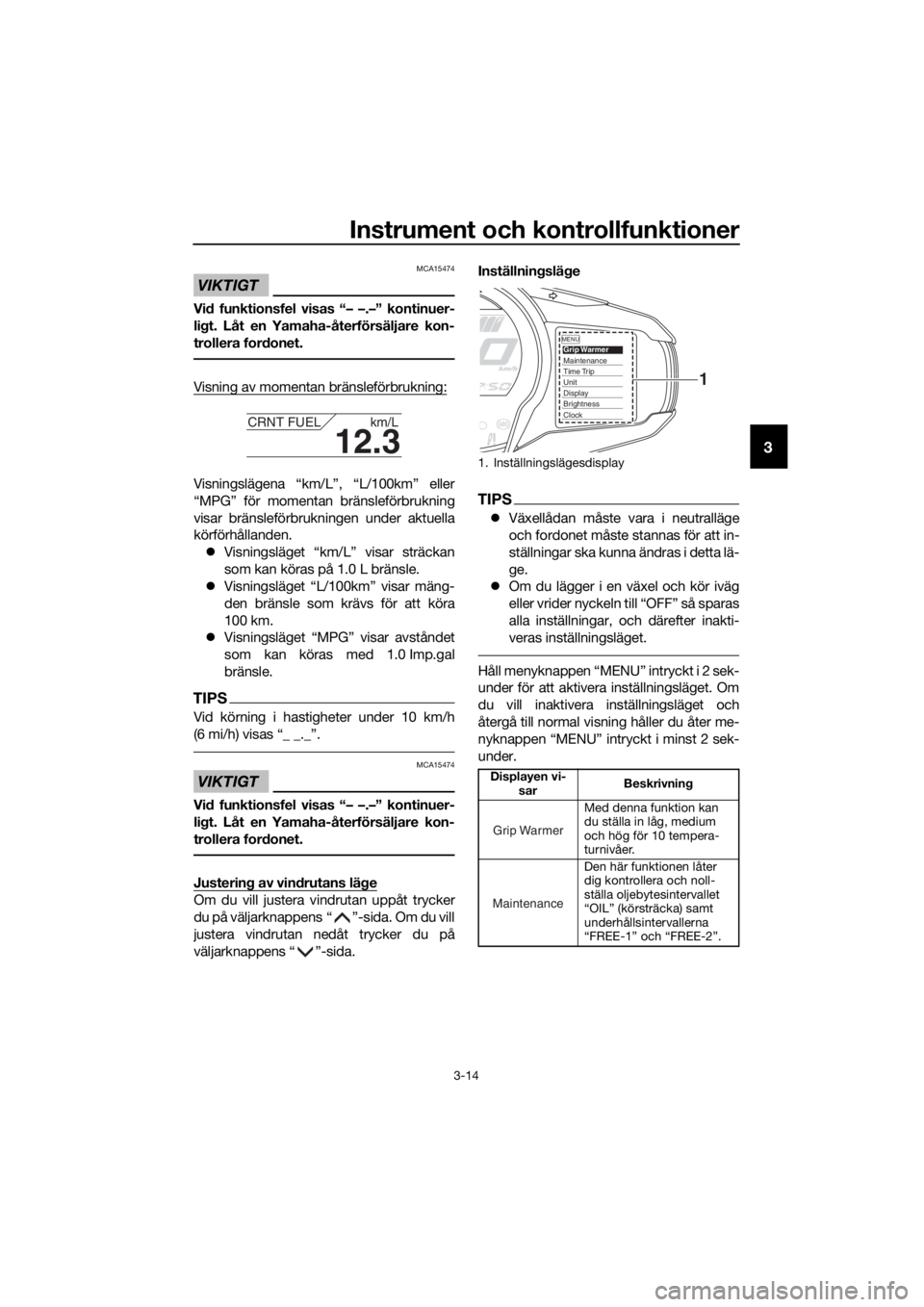

Visning av momentan bränsleförbrukning:
Visningslägena “km/L”, “L/100km” eller
“MPG” för momentan bränsleförbrukning
visar bränsleförbrukningen under aktuella
körförhållanden.
 Visningsläget “km/L” visar sträckan
som kan köras på 1.0 L bränsle.
 Visningsläget “L/100km” visar mäng-
den bränsle som krävs för att köra
100 km.
 Visningsläget “MPG” visar avståndet
som kan köras med 1.0 Imp.gal
bränsle.
TIPS
Vid körning i hastigheter under 10 km/h
(6 mi/h) visas “_ _._”.
VIKTIGT
MCA15474
Vid funktionsfel visas “– –.–” kontinuer-
li g t. Låt en Yamaha-återförsäljare kon-
trollera for donet.
Justerin g av vin drutans lä ge
Om du vill justera vindrutan uppåt trycker
du på väljarknappens “ ”-sida. Om du vill
justera vindrutan nedåt trycker du på
väljarknappens “ ”-sida. Inställnin
gslä ge
TIPS
 Växellådan måste va ra i neutralläge
och fordonet måste stannas för att in-
ställningar ska kunna ändras i detta lä-
ge.
 Om du lägger i en växel och kör iväg
eller vrider nyckeln till “OFF” så sparas
alla inställningar, och därefter inakti-
veras inställningsläget.
Håll menyknappen “MENU” intryckt i 2 sek-
under för att aktivera inställningsläget. Om
du vill inaktivera inställningsläget och
återgå till normal visning håller du åter me-
nyknappen “MENU” intryckt i minst 2 sek-
under.
12.3
CRNT FUEL km/L
1. Inställningslägesdisplay
Displayen vi- sar Beskrivnin
g
Med denna funktion kan
du ställa in låg, medium
och hög för 10 tempera-
turnivåer.
Den här funktionen låter
dig kontrollera och noll-
ställa oljebytesintervallet
“OIL” (körsträcka) samt
underhållsintervallerna
“FREE-1” och “FREE-2”.
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Grip Warmer
Maintenance
UB96M2M0.book Page 14 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-15
3
Justering av handtagsvärmarens tempera-
turnivåinställningar
1. Markera “Grip Warmer” med väljar-knappen. 2. Tryck på “MENU”-knappen. Hand-
tagsvärmarens inställningsdisplay vi-
sas och “High” blinkar på displayen.
3. Tryck på “MENU”-knappen. Tempe- raturnivån för den höga inställningen
börjar blinka.
Använd väljarknappen för att ställa in
temperaturnivån, och tryck sedan på
“MENU”-knappen. “High” börjar blin-
ka.
4. Använd väljarknappen för att markera “Middle” eller “Low”, och ändra sedan
inställningen med samma procedur
som användes för den höga inställ-
ningen.
5. När du har ändrat inställningarna, markerar du “ ” med väljarknappen
och trycker på “MENU”-knappen för
att återgå till inställningslägesmenyn.
Med denna funktion kan
du kontrollera och nollstäl-
la funktionerna “TIME–2”
och “TIME–3”. Här visas
den totala tiden som nyck-
eln har varit i “ON”-läget.
När nyckeln vrids till “OFF”
avbryts mätningen, men
värdet nollställs inte. Den
maximala tiden som kan
visas är 99:59.
När mätarna når 99:59
nollställs de automatiskt
till 0:00 och fortsätter att
mäta.
Med denna funktion kan
du växla visningsenhet
mellan kilometer och mi-
les. När kilometer är valt
kan enheten för bränsle-
förbrukning växlas mellan
“L/100km” och “km/L”.
Med denna funktion kan
du ändra vad som visas i 3
informationsdisplayer.
Med denna funktion kan
du ställa in styrkan i vis-
ningen på multi-funktions-
mätaren så att de passar
ljusförhållandena.
Med denna funktion kan
du ställa in klockan.
Med denna funktion kan
du nollställa allt utom väg-
mätaren och klockan.
Time Trip
Unit
Display
Brightness
Clock
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB96M2M0.book Page 15 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-16
3TIPS

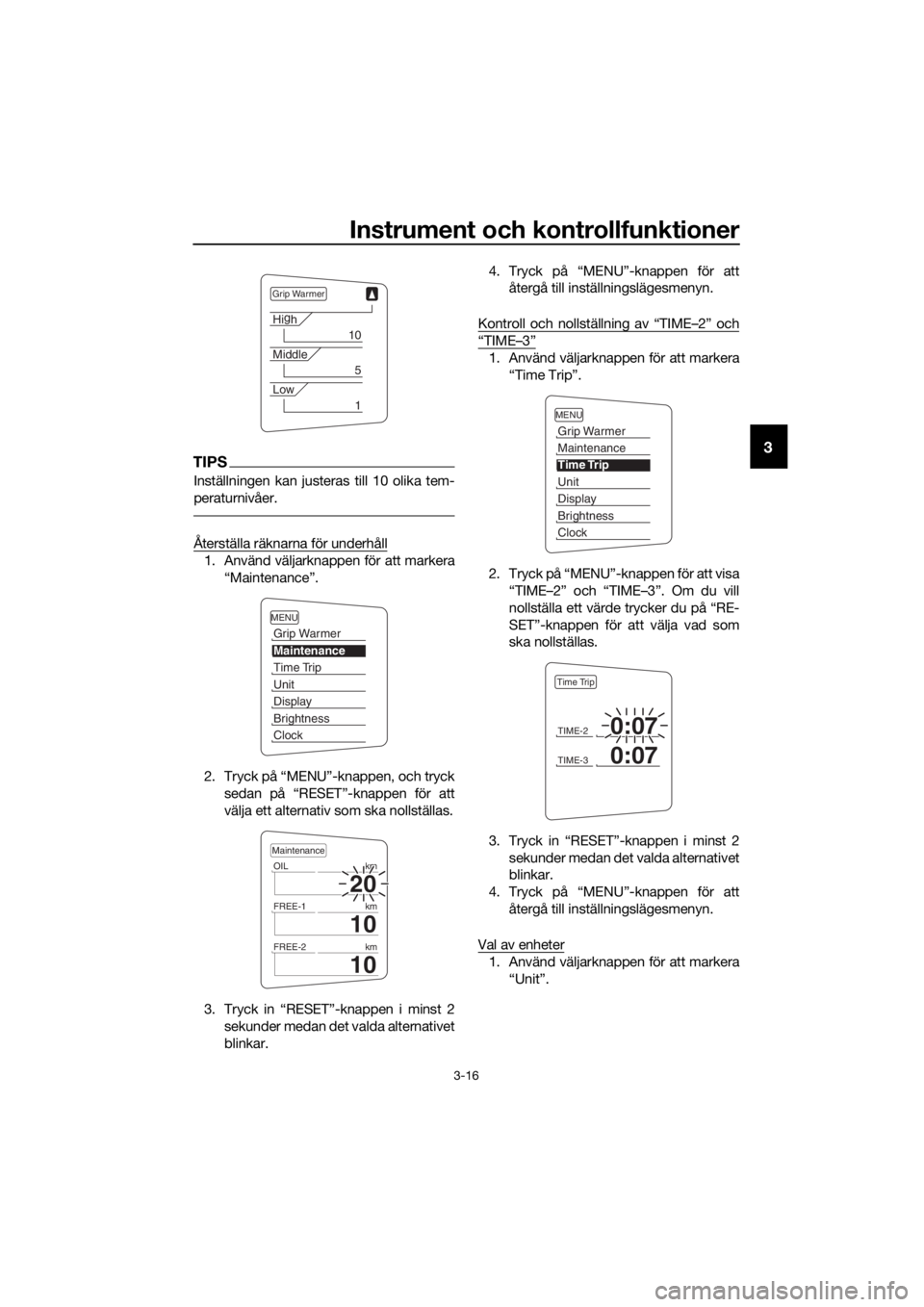

Inställningen kan justeras till 10 olika tem-
peraturnivåer.
Återställa räknarna för underhåll
1. Använd väljarknappen för att markera“Maintenance”.
2. Tryck på “MENU”-knappen, och tryck sedan på “RESET”-knappen för att
välja ett alternativ som ska nollställas.
3. Tryck in “RESET”-knappen i minst 2 sekunder medan det valda alternativet
blinkar. 4. Tryck på “MENU”-knappen för att
återgå till inställningslägesmenyn.
Kontroll och nollställning av “TIME–2” och
“TIME–3”
1. Använd väljarknappen för att markera “Time Trip”.
2. Tryck på “MENU”-knappen för att visa “TIME–2” och “TIME–3”. Om du vill
nollställa ett värde trycker du på “RE-
SET”-knappen för att välja vad som
ska nollställas.
3. Tryck in “RESET”-knappen i minst 2 sekunder medan det valda alternativet
blinkar.
4. Tryck på “MENU”-knappen för att återgå till inställningslägesmenyn.
Val av enheter
1. Använd väljarknappen för att markera “Unit”.
Grip Warmer
Hig
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
TIME-20:07
TIME-30:07
Time Trip
UB96M2M0.book Page 16 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-17

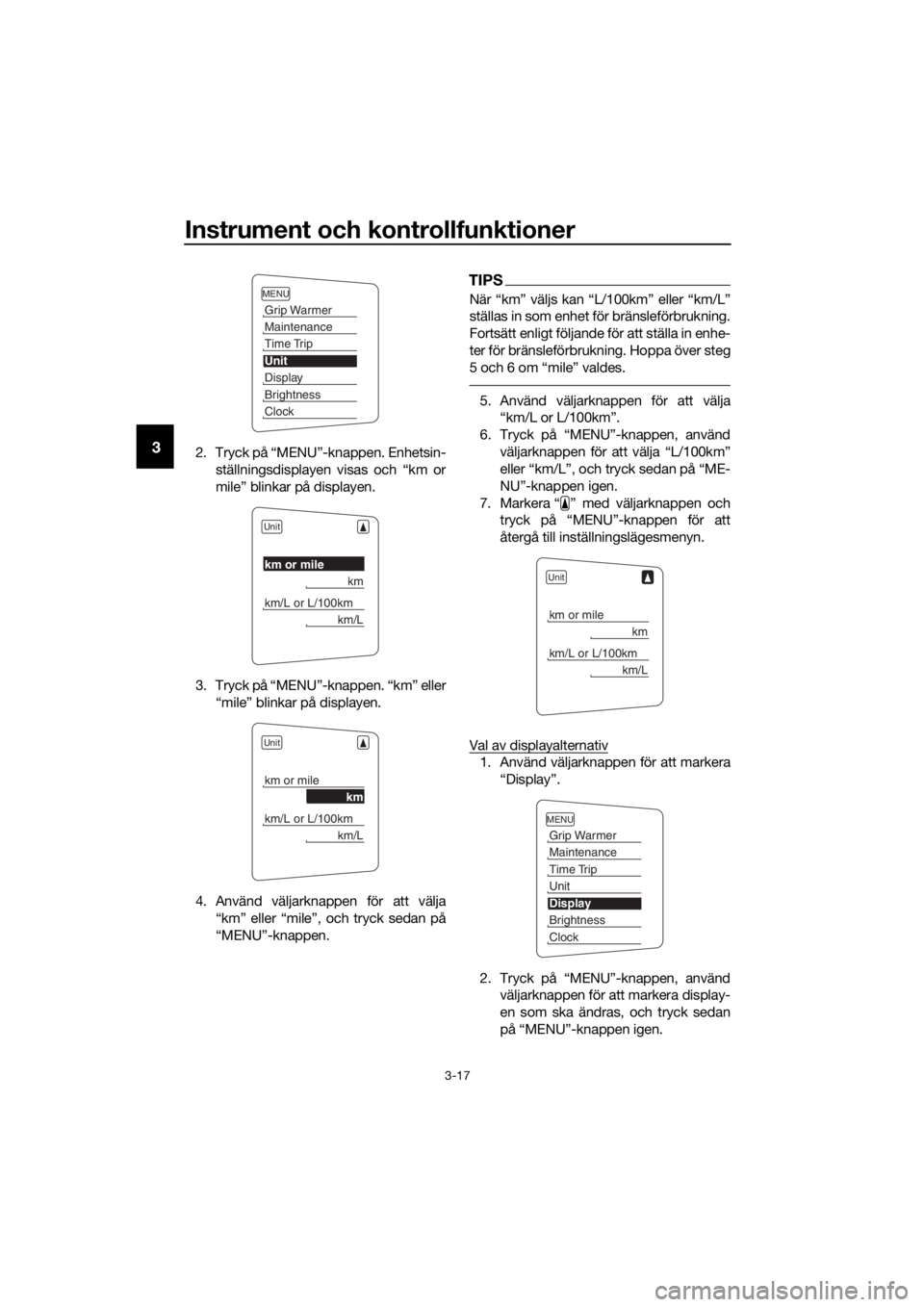

32. Tryck på “MENU”-knappen. Enhetsin-ställningsdisplayen visas och “km or
mile” blinkar på displayen.
3. Tryck på “MENU”-knappen. “km” eller “mile” blinkar på displayen.
4. Använd väljarknappen för att välja “km” eller “mile”, och tryck sedan på
“MENU”-knappen.
TIPS
När “km” väljs kan “L/100km” eller “km/L”
ställas in som enhet fö r bränsleförbrukning.
Fortsätt enligt följande för att ställa in enhe-
ter för bränsleförbrukning. Hoppa över steg
5 och 6 om “mile” valdes.
5. Använd väljarknappen för att välja “km/L or L/100km”.
6. Tryck på “MENU”-knappen, använd väljarknappen för att välja “L/100km”
eller “km/L”, och tryck sedan på “ME-
NU”-knappen igen.
7. Markera “ ” med väljarknappen och tryck på “MENU”-knappen för att
återgå till inställningslägesmenyn.
Val av displayalternativ
1. Använd väljarknappen för att markera “Display”.
2. Tryck på “MENU”-knappen, använd väljarknappen för att markera display-
en som ska ändras, och tryck sedan
på “MENU”-knappen igen.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB96M2M0.book Page 17 Friday, September 6, 2019 4:06 PM
