Innehåll
Säkerhetsinformation.......................1-1
Beskrivnin g........................................2-1
Sedd från vänster ............................2-1
Sedd från höger ..............................2-2
Reglage och instrument ..................2-3
Instrument och
kontrollfunktioner .............................3-1
Startspärrsystem .............................3-1
Huvudströmbrytare/styrlås..............3-2
Indikeringslampor och varningslampor ............................3-3
Farthållarsystem ..............................3-5
Multi-funktionsmätare .....................3-8
D-läge (körläge) .............................3-20
Styrarmaturer ................................3-20
Kopplingshandtag .........................3-22
Växelpedal.....................................3-22
Bromshandtag...............................3-23
Bromspedal ...................................3-23
ABS ...............................................3-24
Antispinnsystem ............................3-25
Tanklock ........................................3-26
Bränsle ..........................................3-27
Bränsletankens
överfyllningsslang ......................3-28
Katalysator ....................................3-29
Sadlar ............................................3-29
Justera förarens sadelhöjd ............3-31
Förvaringsfack...............................3-33
Tillbehörslåda ................................3-34
Justera strålkastarna .....................3-34
Styrets position .............................3-35
Öppna och stänga kåporna ..........3-35
Backspeglar ..................................3-37
Justera den främre och bakre fjädringen ...................................3-37
Likströmsuttag .............................3-41
Sidostöd ........................................3-42
Avstängningssystem för tändkrets ....................................3-43
Kurvtagningslampor ......................3-45 För
din e gen säkerhet – kontroller
före körnin g...................................... 4-1
Hanterin g och vikti ga punkter
vi d körnin g........................................ 5-1
Inkörning av motorn ........................ 5-1
Starta motorn .................................. 5-2
Växling ............................................ 5-3
Tips för att sänka bränsleförbrukningen .................. 5-4
Parkering ......................................... 5-5
Perio diskt un derhåll och
justerin g............................................ 6-1
Verktygssats ................................... 6-2
Tabeller över regelbundet underhåll ...................................... 6-3
Tabell över regelbunden skötsel för emissionssystemet................. 6-3
Tabell över allmän skötsel och
smörjning ..................................... 6-4
Lossa och sätta fast paneler........... 6-7
Kontroll av tändstiften ................... 6-10
Kanister ......................................... 6-11
Motorolja och oljefilterinsats ......... 6-11
Fördelar med Yamalube ............... 6-14
Olja i slutväxel ............................... 6-15
Kylvätska....................................... 6-16
Rengöring av luftfiltret................... 6-18
Kontroll av tomgångsvarvtalet ...... 6-19
Kontroll av gashandtagets spel .... 6-20
Ventilspel ...................................... 6-20
Däck .............................................. 6-21
Gjutna fälgar ................................. 6-23
Kopplingshandtag......................... 6-23
Kontroll av bromshandtagets spel ............................................ 6-24
Bromsljuskontakter ....................... 6-24
Kontroll av bromsbelägg fram
och bak ...................................... 6-25
Kontrollera nivån på bränsle- och
kopplingsvätska ........................ 6-26
Byte av bromsvätska och kopplingsvätska ........................ 6-27
Kontroll och smörjning av
kablar ......................................... 6-28
UB96M2M0.book Page 1 Friday, September 6, 2019 4:06 PM

Beskrivning
2-1
2
MAU63371
Sedd från vänster
1 2
3
4
5
67891011
1. Kylvätskebehållare (se sidan 6-16)
2. Tillbehörslåda (se sidan 3-34)
3. Verktygssats (se sidan 6-2)
4. Påfyllningsplugg i slutväxeln (se sidan 6-15)
5. Avtappningsplugg i slutväxeln (se sidan 6-15)
6. Luftfilter (se sidan 6-18)
7. Växelpedal (se sidan 3-22)
8. Påfyllningslock för motorolja (se sidan 6-11)
9. Oljefilterinsats (se sidan 6-11)
10.Inspektionsglas för oljenivå (se sidan 6-11)
11.Oljeavtappningsplugg (se sidan 6-11)
UB96M2M0.book Page 1 Friday, September 6, 2019 4:06 PM

Beskrivning
2-2
2
MAU63391
Sedd från hö ger
78 5,6
4
32
1
3
1. Förvaringsfack (se sidan 3-33)
2. Tanklock (se sidan 3-26)
3. Elektroniskt justerbart fjädringssystem (se sidan 3-37)
4. Vindruta (se sidan 3-10)
5. Säkringar (se sidan 6-33)
6. Batteri (se sidan 6-32)
7. Bromspedal (se sidan 3-23)
8. Bromsvätskebehållare, bak (se sidan 6-26)
UB96M2M0.book Page 2 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-2
3
MAU10474
Huvudström brytare/styrlås
Reglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.
TIPS
Försäkra dig om att du använder en stan-
dardnyckel (med svart grepp) för normal
användning av fordonet. För att minimera
risken att du tappar bort kodåterregistre-
ringsnyckeln (rött grepp) bör du hålla den i
säkert förvar och bara använda den för
kodåterregistrering.
MAU85040ON (PÅ)
Ström matas till alla elektriska kretsar och
fordonets lampor tänds. Motorn kan star-
tas. Det går inte att ta ur nyckeln.
TIPS
 Lämna inte nyckeln i påslaget läge när
motorn inte är igång, då kan batteriet
laddas ur.
 Strålkastaren tänds automatiskt när
motorn har startat.
MAU10662OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid al dri g nyckeln till lä get “OFF” eller
“LOCK” när for donet körs. Alla elsystem
stän gs av om du gör det, vilket kan le da
till att du förlorar kontrollen över for do-
net eller en olycka.
MAU10696LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.
För att låsa styrningen
1. Vrid styret helt och hållet till vänster el- ler till höger.
2. Med nyckeln i läge “OFF”, tryck in den och vrid den till “LOCK”.
3. Ta ur nyckeln.
TIPS
Om styrlåset inte kopplas in, ska du prova
att vrida styret en aning åt höger eller vän-
ster.
P
ON
OFF
LOCK
1. Tryck.
2. Vrid.
12
UB96M2M0.book Page 2 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-3
3

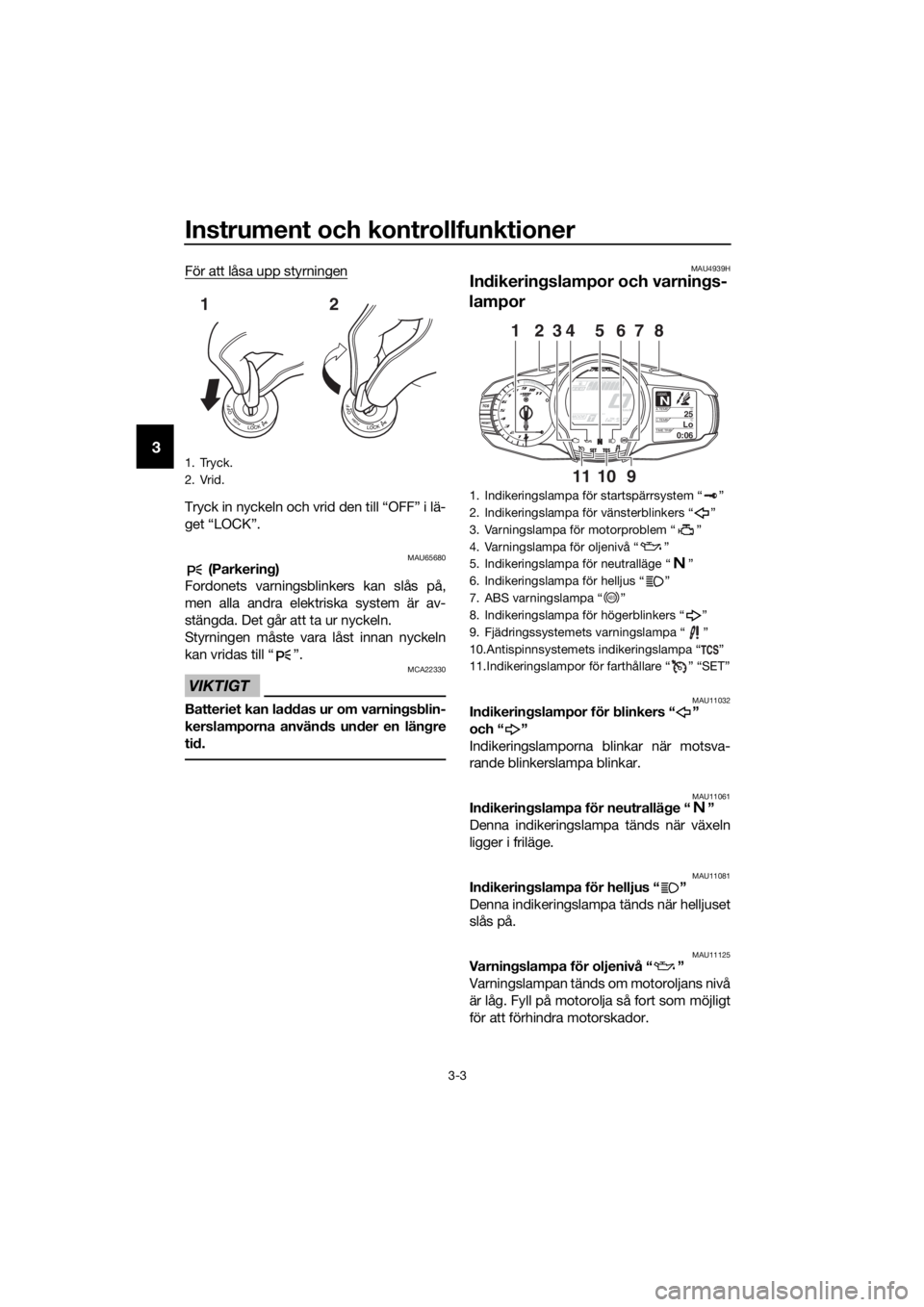

För att låsa upp styrningen
Tryck in nyckeln och vrid den till “OFF” i lä-
get “LOCK”.
MAU65680 (Parkering)
Fordonets varningsblinkers kan slås på,
men alla andra elektriska system är av-
stängda. Det går att ta ur nyckeln.
Styrningen måste vara låst innan nyckeln
kan vridas till “ ”.
VIKTIGT
MCA22330
Batteriet kan la ddas ur om varnin gsb lin-
kerslamporna använ ds un der en län gre
ti d .
MAU4939H
In dikerin gslampor och varnin gs-
lampor
MAU11032In dikerin gslampor för b linkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU11061In dikerin gslampa för neutrallä ge“ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081In dikerin gslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11125Varnin gslampa för oljenivå “ ”
Varningslampan tänds om motoroljans nivå
är låg. Fyll på motorolja så fort som möjligt
för att förhindra motorskador.
1. Tryck.
2. Vrid.
12
1. Indikeringslampa för startspärrsystem “ ”
2. Indikeringslampa för vänsterblinkers “ ”
3. Varningslampa för motorproblem “ ”
4. Varningslampa för oljenivå “ ”
5. Indikeringslampa för neutralläge “ ”
6. Indikeringslampa för helljus “ ”
7. ABS varningslampa “ ”
8. Indikeringslampa för högerblinkers “ ”
9. Fjädringssystemets varningslampa “ ”
10.Antispinnsystemets indikeringslampa “ ”
11.Indikeringslampor för farthållare “ ” “SET”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
128374
1011
65
9
ABS
UB96M2M0.book Page 3 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-4
3
Även om du har tillräckligt mycket olja i mo-
torn kan varningslampan för oljenivå blinka
om du kör i en backe eller om du accelere-
rar eller bromsar kraftigt, med detta är inget
fel.
TIPS
Lampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa ef-
ter det att du kontrollerat att oljenivån är rätt
(se sidan 6-11) ska du be en Yamaha-åter-
försäljare kontrollera fordonet.
MAU58402Indikerin gslampor för farthållare “ ”
och “SET”
Dessa indikeringslampor tänds när farthål-
laren är aktiverad. (Se sidan 3-5.)
TIPS
När fordonet slås på bör de här lamporna
tändas i några sekunder och sedan slock-
na. Om lamporna inte tänds bör du låta en
Yamaha-återförsäljare kontrollera fordonet.
MAU73172Varningslampa för motorpro blem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.
TIPS
Lampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.
MAU69895ABS-varnin gslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
VARNING
MWA16043
Om ABS-varnin gslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnin gs-
lampan tän ds un der körnin g:
 Var extra försikti g så att du und vi-
ker att hjulen låser si g vi d nö d-
b romsnin gar.
 Låt en Yamaha-återförsäljare kon-
trollera for donet så fort som möj-
lig t.
MAU86020Antispinnsystemets in dikerin gslampa
“”
När antispinn är aktiverat blinkar den här in-
dikeringslampan.
Indikeringslampan tänds om antispinnsys-
temet stängts av.
TIPS
Lampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU55393Fjä drin gssystemets varnin gslampa “ ”
Denna varningslampa tänds om ett fel av-
känns i det elektroniskt justerbara fjäd-
ringssystemet.
TIPS
Lampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
ABS
UB96M2M0.book Page 4 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-5
3
MAU73121Indikerin gslampa för startspärrsystem
“”
När huvudströmbrytaren har stängts av och
30 sekunder har gått, blinkar indikerings-
lampan för att visa att startspärrsystemet är
aktiverat. Efter 24 timmar kommer indike-
ringslampan att sluta blinka, men start-
spärrsystemet är fortfarande aktiverat.
TIPS
Lampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
Transpon derstörnin gar
Om startspärrsystemets indikatorlampa
blinkar sakta 5 gånger och därefter snabbt
2 gånger, kan det bero på transponderstör-
ningar. Om detta inträffar, försök följande.
1. Se till att inga andra startspärrnycklar befinner sig i närheten av huvudbryta-
ren.
2. Använd kodåterregistreringsnyckeln för att starta motorn.
3. Om motorn startar, stäng av den igen
och försök starta motorn med en stan-
dardnyckel.
4. Om du inte kan star ta motor n med nå-
gon av standardnycklarna tar du for-
donet och de 3 nycklarna till en
Yamaha-återförsäljare för omregistre-
ring.
MAU54193
Farthållarsystem
Denna modell är utrustad med ett farthållar-
system för att bibehålla en inställd marsch-
fart.
Farthållarsystemet fung erar bara vid kör-
ning på 3:ans växel i hastigheter mellan ca
50 km/h (31 mi/h) och 160 km/h (100 mi/h),
på 4:ans eller 5:ans vä xel i hastigheter mel-
lan ca 50 km/h (31 mi/h) och 180 km/h
(112 mi/h), eller på 6:ans växel i hastigheter
mellan ca 55 km/h (34 mi/h) och 180 km/h
(112 mi/h).
VARNING
MWA16341
 Felakti g använ dning av farthållar-
systemet kan me dföra att du tappar
kontrollen över motorcykeln, vilket
kan le da till olyckor. Aktivera inte
farthållarsystemet i tät trafik, vi d
d åli ga väd erförhållan den, på kurvi-
g a, sliri ga, backi ga eller ojämna vä-
g ar eller på g rusvägar.
 Vid körnin g i uppförs backar eller
ne dförs backar kan farthållarsyste-
met eventuellt inte bib ehålla den in-
ställ da marschfarten.
 För att un dvika oavsiktli g aktiverin g
av farthållarsystemet ska det
stän gas av när det inte använ ds. Se
till att farthållarsystemets in dike-
rin gslampa “ ” är av.

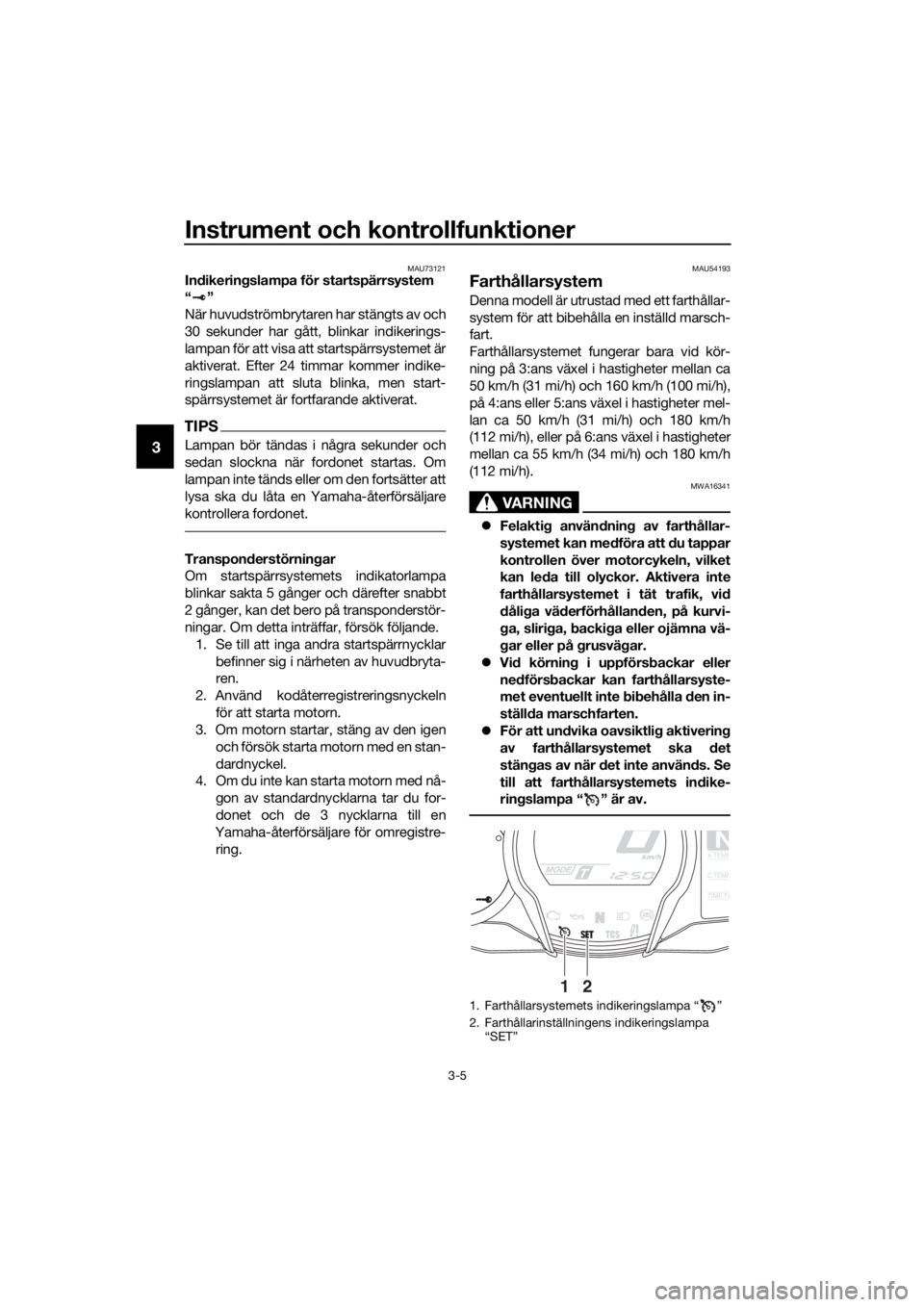

1. Farthållarsystemets indikeringslampa “ ”
2. Farthållarinställningens indikeringslampa
“SET”
NA.TEMP
C.TEMP
TIME TR
21
UB96M2M0.book Page 5 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-6
3
Aktivering och inställnin g av farthållar-
systemet
1. Tryck på farthållarströmbrytaren “ ” som sitter på vänster styrhandtag.
Farthållarsystemets
indikeringslampa “ ” tänds.
2. Tryck på “SET–”-sidan av farthålla- rens inställningsknapp för att aktivera
farthållarsystemet. Din nuvarande
körhastighet blir den inställda
marschfarten. Fart hållarinställningens
indikeringslampa “SET” tänds.
Justerin g av d en inställ da marschfarten
När farthållaren används, tryck på “RES+”-
sidan av inställningsknappen för att öka
den inställda hastigheten eller på “SET–”-
sidan för att minska den inställda hastighe-
ten.
TIPS
Om inställningsknappen trycks in en gång
ändras farten i steg om cirka 2.0 km/h
(1.2 mi/h). Om inställningsknappens
“RES+”- eller “SET–”-sida hålls nere kom-
mer hastigheten öka eller minska kontinu-
erligt tills knappen släpps.
Du kan även öka körhastigheten manuellt
med gasen. När du har accelererat kan en
ny hastighet ställas in med inställnings-
knappens “SET–”-sida. Om du inte ställer
in en ny marschfart så sjunker farten till den
tidigare inställda marschfarten när du släp-
per gashandtaget.
Inaktiverin g av farthållarsystemet
Utför något av följande för att inaktivera
den inställda marschfarten. “SET”-indike-
ringslampan slocknar.  Vrid gashandtaget förbi det stängda
läget i fartminskningsriktningen.
 Ansätt främre eller bakre bromsen.
 Koppla ur.
Tryck på farthållarströmbrytaren för att
stänga av farthållarsystemet. “ ”-indike-
ringslampan och “SET”-indikeringslampan
slocknar.
TIPS
Körhastigheten minskar så snart farthållar-
systemet inaktiveras, såvida man inte vrider
på gashandtaget.

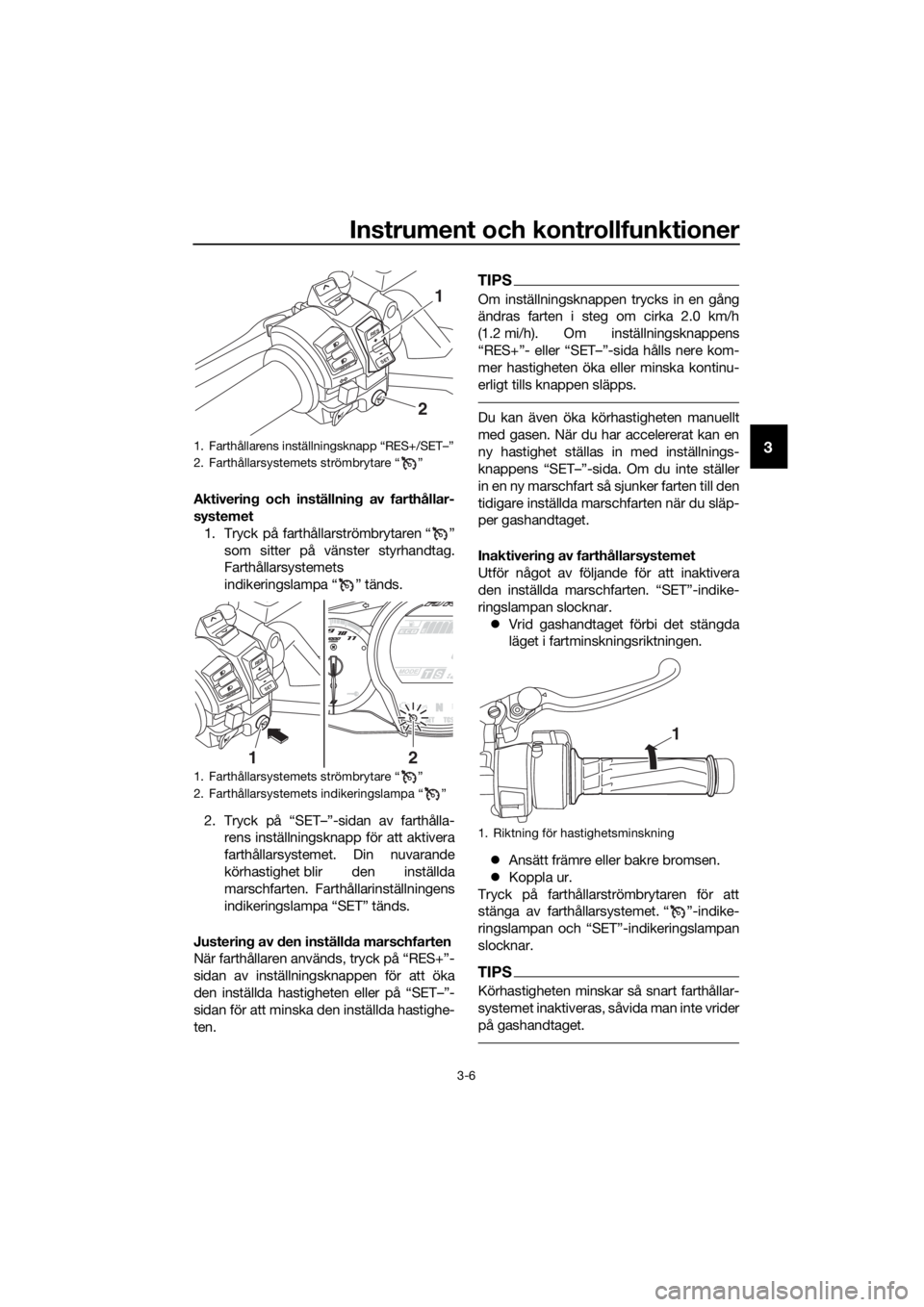

1. Farthållarens inställningsknapp “RES+/SET–”
2. Farthållarsystemets strömbrytare “ ”
1. Farthållarsystemets strömbrytare “ ”
2. Farthållarsystemets indikeringslampa “ ”
RES
SETPA S S
1
2
RES
SETPAS
S
21
1. Riktning för hastighetsminskning
1
UB96M2M0.book Page 6 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-7
3
Användning av återaktiverin gsfunktio-
nen
Tryck på “RES+”-sidan av farthållarens in-
ställningsknapp för att åter aktivera farthål-
laren. Körhastigheten återgår till den
tidigare inställda marschfarten. “SET”-indi-
keringslampan tänds.
VARNING
MWA16351
Det är farli gt att använ da återaktive-
rin gsfunktionen när d en tidig are inställ-
d a marschfarten är för hö g för de
aktuella förhållan dena.
TIPS
Om man trycker på farthållarströmbrytaren
när systemet är i funktion så stängs syste-
met av helt och den tidigare inställda
marschfarten raderas. Återaktiveringsfunk-
tionen kan inte användas förrän en ny
marschfart har ställts in.
Automatisk inaktivering av farthållarsyste-
met
Farthållarsystemet för denna modell är
elektroniskt styrt och länkat till de andra
styrsystemen. Farthållarsystemet inaktive-
ras automatiskt under följande förhållan-
den:
 Farthållarsystemet kan inte bibehålla
den inställda marschfarten.
 Slirning eller hjulspinn avkänns. (Om
antispinnsystemet inte har stängts av
så arbetar antispinnsystemet.)
 Motorns start-/stoppknapp sätts
i“ ”-läge.
 Motorn stannar.
 Sidostödet är nedfällt.
När du kör med farthå llare och farthållaren
inaktiveras i enlighet med omständigheter-
na ovan kommer “ ”-indikeringslampan
slockna och “SET”-indikeringslampan blin-
ka i 4 sekunder och sedan slockna. När du inte kör med farthållare och motorns
start-/stoppknapp sätts i “ ”-läge, mo-
torn stannar, eller sidostödet fälls ned
kommer “ ”-indikeringslampan slockna
(“SET”-indikeringslampan kommer inte att
blinka).
Om farthållarsystemet
inaktiveras automa-
tiskt, stanna och kontrollera att ditt fordon
är i gott skick.
Aktivera farthållarsyst emet med farthållar-
strömbrytaren om systemet ska användas
på nytt.
TIPS
I vissa fall kan farthållarsystemet eventuellt
inte bibehålla den inställda marschfarten
vid körning i uppförsbackar eller nedförs-
backar.  Vid körning i uppförsbackar kan den
faktiska körhastigheten eventuellt bli
lägre än den inställda marschfarten.
Använd gasen för att accelerera till
önskad körhastighet om detta inträf-
far.
 Vid körning i nedförsbackar kan den
faktiska körhastigheten eventuellt bli
högre än den inställda marschfarten.
Om detta inträffar kan inte inställ-
ningsknappen användas för att justera
den inställda marschfarten. Ansätt
bromsarna för att minska körhastighe-
ten. När bromsarna ansätts så inakti-
veras farthållarsystemet.
UB96M2M0.book Page 7 Friday, September 6, 2019 4:06 PM

Instrument och kontrollfunktioner
3-8
3
MAU58237
Multi-funktionsmätare
VARNING
MWA12423
Stanna fordonet innan du än drar nå gra
inställnin gar på multi-funktionsmätaren.
Du kan d istraheras om d u ändrar inställ-
ning ar när d u kör vilket ökar risken för en
olycka.
TIPS
Väljarknappen “ / ” och menyknap-
pen “MENU” är placerade på styrets vänst-
ra handtag. Med dessa knappar kan du
styra och ändra inställningarna för multi-
funktionsmätaren.
Multi-funktionsmätaren är utrustad med
följande:  en hastighetsmätare
 en varvräknare
 en klocka
 en bränslemätare
 en eko-indikator
 en visning för växelläge
 en körlägesdisplay
 en funktionsdisplay
 en informationsdisplay
 en inställningslägesdisplay
TIPS
Kom ihåg att vrida nyckeln till “ON”
innan du använder väljarknappen
“ / ”, menyknappen “MENU”,
knappen “RESET” eller knappen
“TCS”.
 Läs om hur du växlar mellan att visa
kilometer eller miles på mätaren på si-
dan 3-14.
Hastig hetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
1. “RESET”-knapp
2. “TCS”-knapp
3. Varvräknare
4. Visning av körläge
5. Eco-indikator “ECO”
6. Bränslemätare)
7. Hastighetsmätare
8. Klocka)
9. Visning för växelläge
10.Funktionsdisplay
11.Informationsdisplay
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
1. Menyknapp “MENU”
2. Väljarknapp “ / ”
1
2
UB96M2M0.book Page 8 Friday, September 6, 2019 4:06 PM
