Commandes et instruments
3-47
3

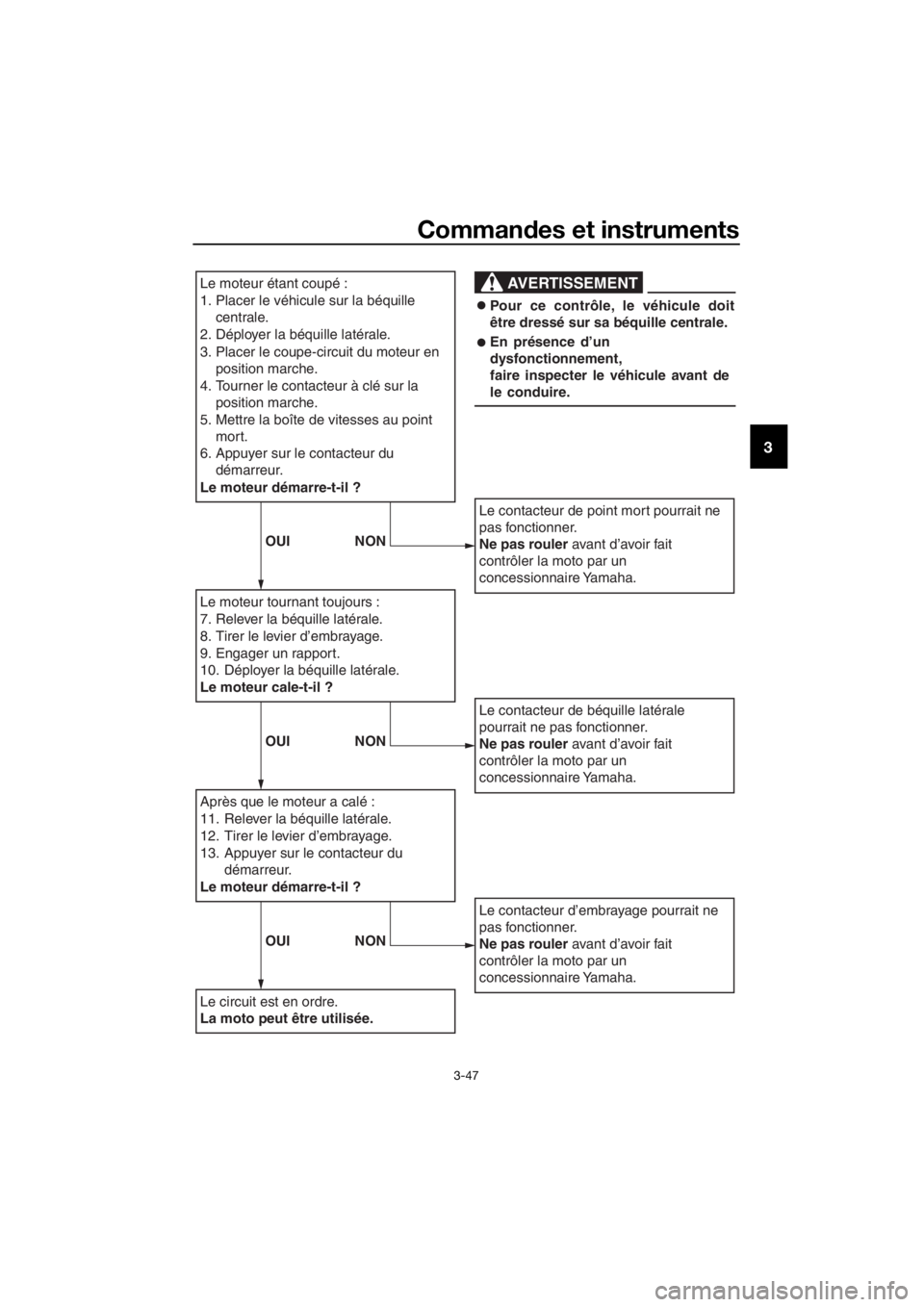

Le moteur étant coupé :
1. Placer le véhicule sur la béquille
centrale.
2. Déployer la béquille latérale.
3. Placer le coupe-circuit du moteur en position marche.
4. Tourner le contacteur à clé sur la position marche.
5. Mettre la boîte de vitesses au point mort.
6. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
7. Relever la béquille latérale.
8. Tirer le levier d’embrayage.
9. Engager un rapport.
10. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
11. Relever la béquille latérale.
12. Tirer le levier d’embrayage.
13. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre.
La moto peut être utilisée.
Le contacteur de point mort pourrait ne
pas fonctionner.
Ne pas rouler avant d’avoir fait
contrôler la moto par un
concessionnaire Yamaha.
Le contacteur de béquille latérale
pourrait ne pas fonctionner.
Ne pas rouler avant d’avoir fait
contrôler la moto par un
concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne
pas fonctionner.
Ne pas rouler avant d’avoir fait
contrôler la moto par un
concessionnaire Yamaha.
AVERTISSEMENT
OUI NON
OUI NON
OUI NON
Pour ce contrôle, le véhicule doit
être dressé sur sa béquille centrale.
En présence d’un
dysfonctionnement,
faire inspecter le véhicule avant de
le conduire.


UB96F2F0.book Page 47 Friday, September 6, 2019 3:40 PM

Commandes et instruments
3-48
3
FAU73032
Phares de virage
Ce modèle est équipé de 3 phares de vi-
rage de chaque côté. Les phares de virage
s’allument pour faciliter l’éclairage de la
route lorsque le véhicule penche sur le
côté.
Les phares de virage présents du côté de la
direction prise par le véhicule s’allument.
Les phares s’allument l’un après l’autre, de
l’intérieur vers l’extérieur, en fonction de
l’angle d’inclinaison du véhicule.
N.B.
Lorsque le véhicule est mis en marche pour
la première fois, les phares de virage effec-
tuent un autodiagnostic. Chaque phare
s’allume dans une séquence allant de l’in-
térieur vers l’extérieur pour ensuite revenir
vers l’intérieur.
1. Phare de virage
11
UB96F2F0.book Page 48 Friday, September 6, 2019 3:40 PM

Pour la sécurité – contrôles avant utilisation
4-1
4
FAU63441
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut
être conduit en toute sécurité. Toujours respecter les procédés et intervalles de contrôle et
d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques
d ’acci dent ou d’en dommagement. Ne pas con duire le véhicule en cas d e détection
d ’un problème. Si le problème ne peut être résolu en suivant les procé dés repris d ans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avan t de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLESPAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites
d’alimentation.
• S’assurer que la durite de trop-plein du réservoir de car- burant n’est ni bouchée, ni craquelée ou autrement en-
dommagée, et qu’elle est branchée correctement. 3-29,
3-30
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé
jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 6-13
Huile de couple co-
nique arrière • S’assurer de l’absence de fuites d’huile.
6-17
Liqui de de refroi disse-
ment • Contrôler le niveau du liquide de refroidissement dans le
vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 6-19
Frein avant • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-28,
6-29
UB96F2F0.book Page 1 Friday, September 6, 2019 3:40 PM

Pour la sécurité – contrôles avant utilisation
4-2
4
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-28,
6-29
Embrayage • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-26,
6-29
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz
et lubrifier le câble et le boîtier de la poignée des gaz
par un concessionnaire Yamaha. 6-22,
6-31
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire. 6-31
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculp-
tures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. 6-23,
6-26
Pé dale de frein et sé-
lecteur • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-32
Levier de frein et d’em-
brayage • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-32
Béquille centrale, bé-
quille latérale • S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.
6-33
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement
serrés.
• Serrer si nécessaire. —
Instruments, éclai-
rage, signalisation et
contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille
latérale • Contrôler le fonctionnement du coupe-circuit d’allu-
mage.
• En cas de mauvais fonctionnement, faire contrôler le véhicule par un concessionnaire Yamaha. 3-46
ÉLÉMENTS
CONTRÔLESPAGES
UB96F2F0.book Page 2 Friday, September 6, 2019 3:40 PM

Fonctionnement et points importants concernant le pilotage
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte d e
contrôle, qui pourrait se tra duire par un
acci dent et d es blessures.
FAU16842
Rodage du moteur
Les premiers 1600 km (1000 mi) consti-
tuent la période la plus importante de la vie
du moteur. C’est pourquoi il est indispen-
sable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mo-
biles du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de
marche corrects. Pendant cette période,
éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible
de provoquer la surchauffe du moteur.
FAU17124
0–1000 km (0–600 mi)
Éviter un fonctionnement prolongé au-delà
de 4500 tr/mn. ATTENTION : Changer
l’huile moteur et l’huile de couple co-
nique et remplacer l’élément ou la car-
touche du filtre à huile après 1000 km
(600 mi) d ’utilisation.
[FCA10333]
1000–1600 km (600–1000 mi)
Éviter un fonctionnement prolongé au-delà
de 5400 tr/mn.
1600 km (1000 mi) et au- delà
Le véhicule peut être conduit normalement.
ATTENTION
FCA10311
 Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
 Si un problème quelconque surve-
nait au moteur durant la pério de de
ro dage, consulter imméd iatement
un concessionnaire Yamaha.
UB96F2F0.book Page 1 Friday, September 6, 2019 3:40 PM

Fonctionnement et points importants concernant le pilotage
5-2
5
FAU86590
Démarrage du moteur
Le coupe-circuit d’allumage permet le dé-
marrage lorsque :
 la boîte de vitesses est au point mort
ou
 une vitesse est engagée, la béquille la-
térale est relevée et le levier d’em-
brayage est tiré.
Démarrer le moteur
1. Activer le contacteur à clé et placer le coupe-circuit du moteur en position
marche.
2. Vérifier que les témoin(s) et témoin(s)
d’alerte s’allument pendant quelques
secondes, puis s’éteignent. (Voir page
3-3.)
N.B.
Ne pas démarrer le moteur si le témoin
d’alerte de panne du moteur ou le té-
moin d’alerte du niveau d’huile reste
allumé.
 Le témoin d’alerte du système ABS
doit s’allumer et rester allumé jusqu’à
ce que la vitesse atteigne 10 km/h (6
mi/h).
ATTENTION
FCA24110
Si un témoin ou un témoin d ’alerte ne
fonctionne pas comme in diqué ci- des-
sus, faire contrôler le véhicule par un
concessionnaire Yamaha.
3. Engager le point mort.
4. Appuyer sur le contacteur du démar- reur pour mettre le moteur en marche.
5. Relâcher le contacteur du démarreur lorsque le moteur démarre ou après 5
secondes. Attendre 10 secondes
avant d’appuyer de nouveau sur le
contacteur pour permettre le rétablis-
sement de la tension de la batterie.
ATTENTION
FCA11043
En vue de prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froi d!
UB96F2F0.book Page 2 Friday, September 6, 2019 3:40 PM

Fonctionnement et points importants concernant le pilotage
5-3
5
FAU68221
N.B.
Ce modèle est équipé de : un mesureur inertiel (IMU - Inertial
measurement unit). Cet appareil per-
met de couper le moteur en cas de
renversement. Désactiver le contac-
teur à clé, puis l’activer avant d’es-
sayer de redémarrer le moteur. Si le
contact n’est pas coupé au préalable,
le moteur se lance mais ne se met pas
en marche lors de l’actionnement du
bouton du démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre en
marche.
FAU16674

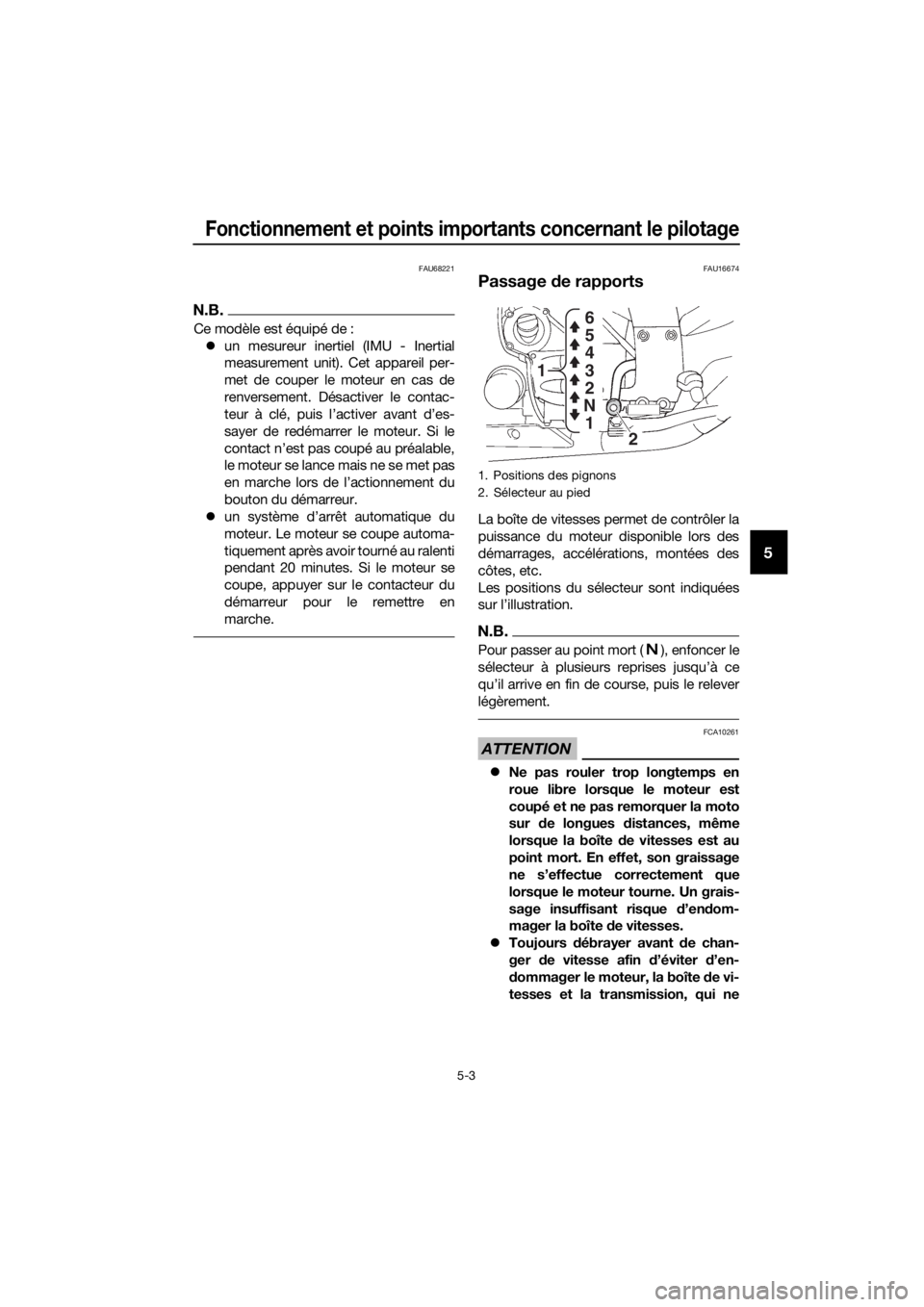

Passage de rapports
La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.
Pour passer au point mort ( ), enfoncer le
sélecteur à plusieurs reprises jusqu’à ce
qu’il arrive en fin de course, puis le relever
légèrement.
ATTENTION
FCA10261
 Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’en dom-
mager la boîte d e vitesses.
 Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
d ommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
1. Positions des pignons
2. Sélecteur au pied
2
1
1
N 2 3
4
5
6
UB96F2F0.book Page 3 Friday, September 6, 2019 3:40 PM

Fonctionnement et points importants concernant le pilotage
5-4
5
sont pas conçus pour résister au
choc infligé par un passage en
force des vitesses.
FAU85370Démarrage et accélération
1. Actionner le levier d’embrayage pour débrayer.
2. Engager la première vitesse. Le té-
moin de point mort doit s’éteindre.
3. Donner progressivement des gaz tout en relâchant lentement le levier d’em-
brayage.
4. Après le démarrage, couper les gaz tout en actionnant rapidement le levier
d’embrayage.
5. Engager la deuxième vitesse. (Bien veiller à ne pas engager le point mort.)
6. Accélérer un peu tout en relâchant progressivement le levier d’em-
brayage.
7. Procéder de la même façon pour pas-
ser les vitesses suivantes.
FAU85380Décélération1. Lâcher les gaz et actionner à la fois le
frein avant et le frein arrière sans à-
coups afin de ralentir.
2. Lorsque le véhicule décélère, rétro-
grader.
3. Lorsque le moteur est sur le point de caler ou tourne irrégulièrement, serrer
le levier d’embrayage, utiliser les freins
pour ralentir la moto et continuer à ré-
trograder si nécessaire.
4. Dès que la moto est à l’arrêt, la boîte de vitesses peut être mise au point
mort. Le témoin de point mort doit
s’allumer ; le levier d’embrayage peut
alors être relâché.
AVERTISSEMENT
FWA17380
Un freinage incorrect peut être la
cause d’une perte de contrôle ou de
traction. Toujours utiliser les d eux
freins et les serrer sans à-coups.
 S’assurer que la moto et le moteur
ont suffisamment ralenti avant de
rétrogra der. Le fait d e rétrograder
lorsque la vitesse d u véhicule ou le
régime du moteur sont trop élevés
pourrait provoquer une perte de
traction de la roue arrière ou un sur-
régime du moteur, ce qui pourrait
provoquer une perte de contrôle, un
acci dent et d es blessures. Cela
pourrait également en dommager le
moteur ou la transmission.
UB96F2F0.book Page 4 Friday, September 6, 2019 3:40 PM

Fonctionnement et points importants concernant le pilotage
5-5
5
FAU16811
Comment réduire sa consomma-
tion de carburant
La consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
 Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
 Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
 Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
FAU17214
Stationnement
Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10312
 Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
 Ne pas garer le véhicule dans une
d escente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques d e
fuite de carburant et d ’incendie.
 Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d ’incen die.
UB96F2F0.book Page 5 Friday, September 6, 2019 3:40 PM

Entretien périodique et réglage
6-1
6
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d ’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail d oit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.  Les pièces mobiles d’un moteur en
marche risquent d e happer un
membre ou un vêtement et les élé-
ments électriques d e provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo-
quer la mort. Se reporter à la page 1-2 pour plus
d’informations
concernant le monoxy de de car-
bone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors d e leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
d ir les éléments de frein avant d e les tou-
cher.
UB96F2F0.book Page 1 Friday, September 6, 2019 3:40 PM
