YAMAHA FJR1300AS 2006 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2230 mm (87.8 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale:
1450 mm (57.1 in)
Altezza alla sella:
800 mm (31.5 in)
Passo:
1545 mm (60.8 in)
Distanza da terra:
130 mm (5.12 in)
Raggio minimo di sterzata:
3100 mm (122.0 in)Peso:Con olio e carburante:
295.0 kg (650 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
1298.0 cm³ (79.20 cu.in)
Alesaggio × corsa:
79.0 × 66.2 mm (3.11 × 2.61 in)
Rapporto di compressione:
10.80 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE20W40
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
4.00 L (4.23 US qt) (3.52 Imp.qt)Olio del cardano:Tipo:
Olio ingranaggi della trasmissione a
cardano
Quantità:
0.20 L (0.21 US qt) (0.18 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.60 L (2.75 US qt) (2.29 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
25.0 L (6.61 US gal) (5.50 Imp.gal)Quantità di riserva carburante:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Iniettore carburante:Produttore:
NIPPON INJECTOR
Modello/quantità:
INP-151/4Candela/-e:Produttore/modello:
NGK/CR8E
Produttore/modello:
DENSO/U24ESR-N
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
75/48 (1.563)
Sistema di riduzione secondaria:
Trasmissione ad albero
Rapporto di riduzione secondaria:
35/37 × 21/27 × 33/9 (2.698)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Piede sinistro e mano sinistra
Rapporti di riduzione:
1ª:
43/17 (2.529)
U2D2HAH0.book Page 1 Monday, June 26, 2006 4:07 PM

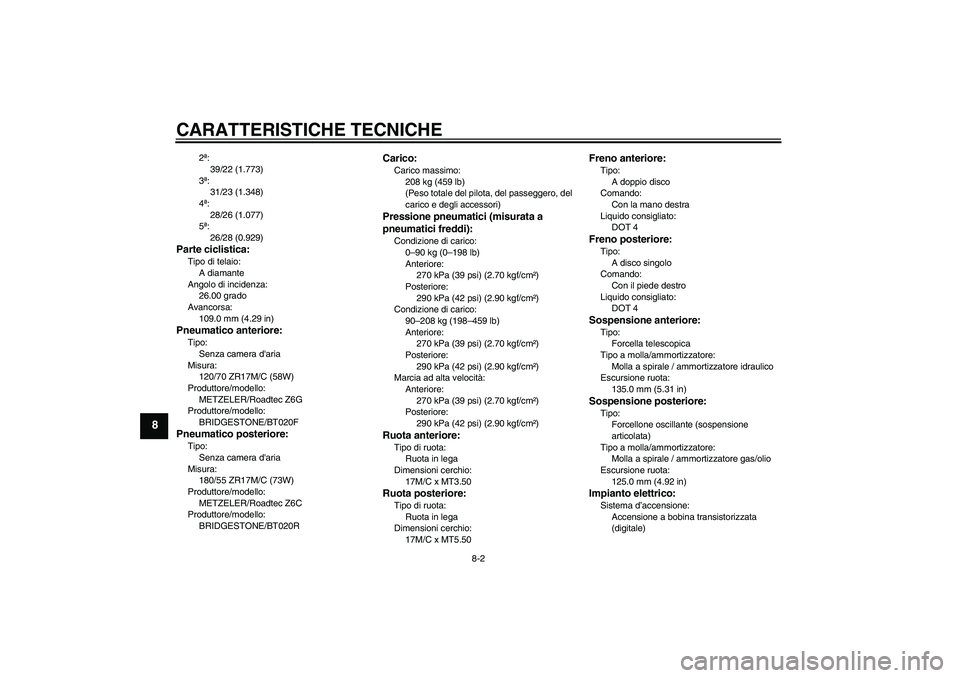

CARATTERISTICHE TECNICHE
8-2
8
2ª:
39/22 (1.773)
3ª:
31/23 (1.348)
4ª:
28/26 (1.077)
5ª:
26/28 (0.929)
Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
26.00 grado
Avancorsa:
109.0 mm (4.29 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
METZELER/Roadtec Z6G
Produttore/modello:
BRIDGESTONE/BT020FPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello:
METZELER/Roadtec Z6C
Produttore/modello:
BRIDGESTONE/BT020R
Carico:Carico massimo:
208 kg (459 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
270 kPa (39 psi) (2.70 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Condizione di carico:
90–208 kg (198–459 lb)
Anteriore:
270 kPa (39 psi) (2.70 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)
Marcia ad alta velocità:
Anteriore:
270 kPa (39 psi) (2.70 kgf/cm²)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50
Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
135.0 mm (5.31 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
125.0 mm (4.92 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
U2D2HAH0.book Page 2 Monday, June 26, 2006 4:07 PM

CARATTERISTICHE TECNICHE
8-3
8
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT14B-4
Tensione, capacità:
12 V, 12.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55.0 W × 2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LEDSpia problemi al motore:
LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile delle luci di emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile del comando motore YCC-S:
30.0 A
Fusibile di backup:
10.0 A
U2D2HAH0.book Page 3 Monday, June 26, 2006 4:07 PM

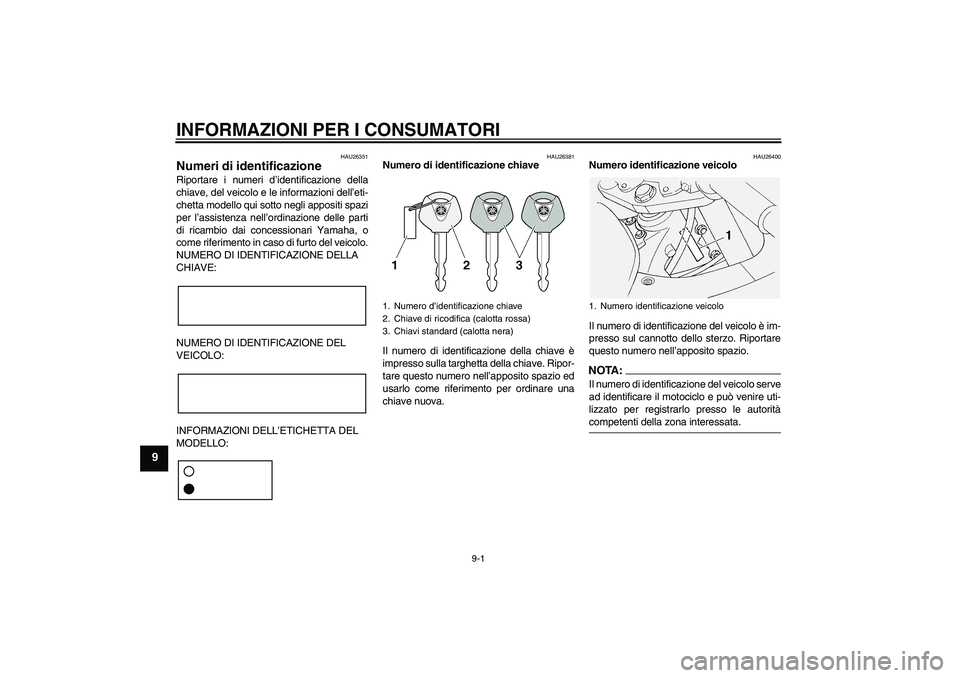

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U2D2HAH0.book Page 1 Monday, June 26, 2006 4:07 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26520

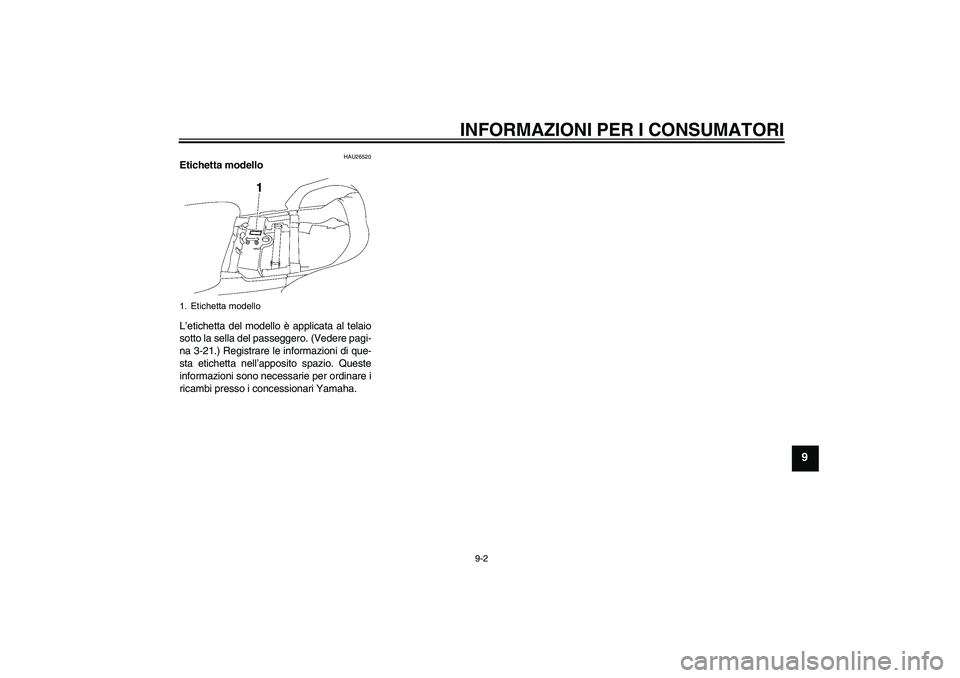

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-21.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.1. Etichetta modello
U2D2HAH0.book Page 2 Monday, June 26, 2006 4:07 PM

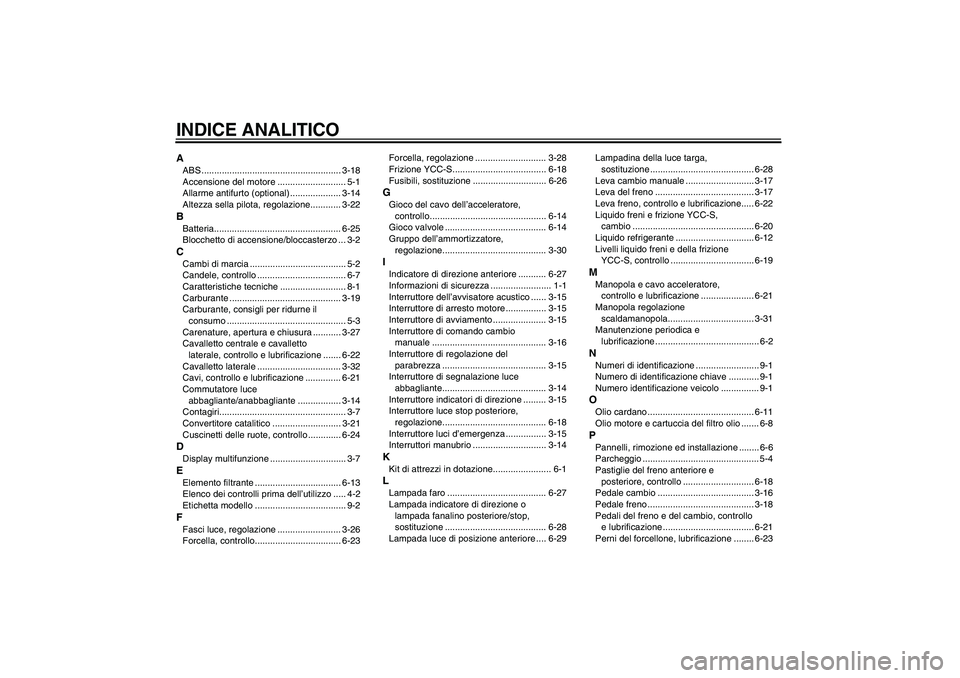

INDICE ANALITICOAABS ....................................................... 3-18
Accensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-14
Altezza sella pilota, regolazione............ 3-22BBatteria.................................................. 6-25
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-19
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature, apertura e chiusura ........... 3-27
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-22
Cavalletto laterale ................................. 3-32
Cavi, controllo e lubrificazione .............. 6-21
Commutatore luce
abbagliante/anabbagliante ................. 3-14
Contagiri.................................................. 3-7
Convertitore catalitico ........................... 3-21
Cuscinetti delle ruote, controllo ............. 6-24DDisplay multifunzione .............................. 3-7EElemento filtrante .................................. 6-13
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FFasci luce, regolazione ......................... 3-26
Forcella, controllo.................................. 6-23Forcella, regolazione ............................ 3-28
Frizione YCC-S..................................... 6-18
Fusibili, sostituzione ............................. 6-26
GGioco del cavo dell’acceleratore,
controllo.............................................. 6-14
Gioco valvole ........................................ 6-14
Gruppo dell’ammortizzatore,
regolazione......................................... 3-30IIndicatore di direzione anteriore ........... 6-27
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ...... 3-15
Interruttore di arresto motore ................ 3-15
Interruttore di avviamento ..................... 3-15
Interruttore di comando cambio
manuale ............................................. 3-16
Interruttore di regolazione del
parabrezza ......................................... 3-15
Interruttore di segnalazione luce
abbagliante......................................... 3-14
Interruttore indicatori di direzione ......... 3-15
Interruttore luce stop posteriore,
regolazione......................................... 6-18
Interruttore luci d’emergenza ................ 3-15
Interruttori manubrio ............................. 3-14KKit di attrezzi in dotazione....................... 6-1LLampada faro ....................................... 6-27
Lampada indicatore di direzione o
lampada fanalino posteriore/stop,
sostituzione ........................................ 6-28
Lampada luce di posizione anteriore .... 6-29Lampadina della luce targa,
sostituzione ......................................... 6-28
Leva cambio manuale ........................... 3-17
Leva del freno ....................................... 3-17
Leva freno, controllo e lubrificazione..... 6-22
Liquido freni e frizione YCC-S,
cambio ................................................ 6-20
Liquido refrigerante ............................... 6-12
Livelli liquido freni e della frizione
YCC-S, controllo ................................. 6-19
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-21
Manopola regolazione
scaldamanopola.................................. 3-31
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano .......................................... 6-11
Olio motore e cartuccia del filtro olio ....... 6-8PPannelli, rimozione ed installazione ........ 6-6
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-18
Pedale cambio ...................................... 3-16
Pedale freno .......................................... 3-18
Pedali del freno e del cambio, controllo
e lubrificazione .................................... 6-21
Perni del forcellone, lubrificazione ........ 6-23
U2D2HAH0.book Page 1 Monday, June 26, 2006 4:07 PM

INDICE ANALITICO
Pneumatici ............................................ 6-15
Posizione del manubrio, regolazione.... 3-26
Posizioni dei componenti ........................ 2-1
Presa ausiliaria (CC) ............................ 3-35
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-14
Ricerca ed eliminazione guasti ............. 6-29
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruote .................................................... 6-17SScatola degli accessori ......................... 3-25
Selle...................................................... 3-21
Simboli e spia guasto motore / YCC-S ... 3-5
Sistema d’interruzione circuito
accensione ......................................... 3-33
Sistema immobilizzatore ......................... 3-1
Sistema YCC-S ...................................... 3-1
Sospensione posteriore,
lubrificazione ...................................... 6-23
Specchietti retrovisori ........................... 3-28
Spia ABS ................................................ 3-6
Spia d’avvertimento livello olio ............... 3-4
Spia immobilizer ..................................... 3-6
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-4
Spie indicatori di direzione...................... 3-4
Sterzo, controllo.................................... 6-24TTabelle di ricerca ed eliminazione
guasti .................................................. 6-30Tachimetro .............................................. 3-6
Tappo del serbatoio del carburante ...... 3-19
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante ...........................3-20
VVano portaoggetti .................................. 3-25
U2D2HAH0.book Page 2 Monday, June 26, 2006 4:07 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.07-0.3×1 CR
(H)
