lock YAMAHA FJR1300AS 2006 Manuale duso (in Italian)

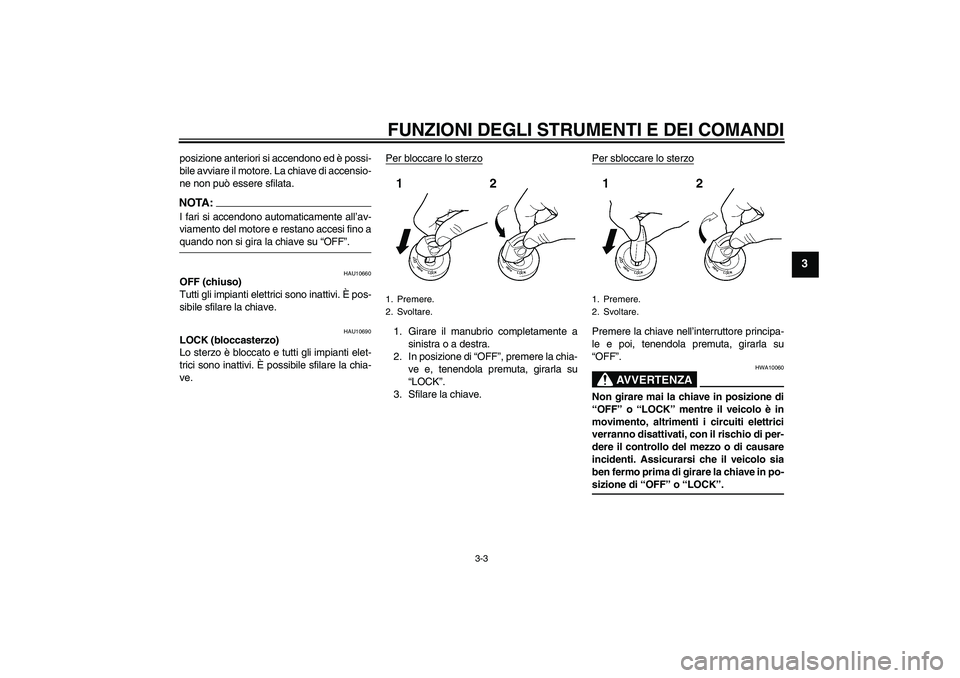

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
posizione anteriori si accendono ed è possi-
bile avviare il motore. La chiave di accensio-
ne non può essere sfilata.NOTA:I fari si accendono automaticamente all’av-
viamento del motore e restano accesi fino aquando non si gira la chiave su “OFF”.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10690
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.Per sbloccare lo sterzo
Premere la chiave nell’interruttore principa-
le e poi, tenendola premuta, girarla su
“OFF”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il veicolo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti. Assicurarsi che il veicolo sia
ben fermo prima di girare la chiave in po-sizione di “OFF” o “LOCK”.
1. Premere.
2. Svoltare.
1. Premere.
2. Svoltare.
U2D2HAH0.book Page 3 Monday, June 26, 2006 4:07 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6


Il serbatoio liquido frizione YCC-S si
trova dietro al pannello B. (Vedere pa-gina 6-6.)
Rispettare le seguenti precauzioni:


Quando si controlla il livello del liquido,
accertarsi che la parte superiore dei
serbatoi liquido freni e liquido frizione
YCC-S sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata o della fri-
zione YCC-S.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata o della frizione
YCC-S.


Le membrane dei serbatoi liquido freni
e frizione YCC-S perdono la loro forma
a causa della depressione se il livello
del liquido scende troppo. Ricordarsi di
ridare alle membrane la loro forma ori-
ginale prima di installarle nuovamente.


Stare attenti ad impedire la penetrazio-
ne di acqua o polvere nei serbatoi li-
quido freni e frizione YCC-S durante il
rifornimento. L’acqua causa una note-
vole riduzione del punto di ebollizione
del liquido e può provocare il “vapor
lock”, e lo sporco può intasare le valvo-
le dell’unità idraulica ABS.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU40600
Cambio dei liquidi freni e frizione
YCC-S Fare cambiare i liquidi freni e frizione YCC-
S da un concessionario Yamaha agli inter-
valli specificati nella NOTA in fondo alla ta-
bella della manutenzione periodica e
lubrificazione. Inoltre fare sostituire i parao-
lio delle pompe freni e frizione YCC-S, e
delle pinze, come pure i tubi freni e frizione
YCC-S agli intervalli elencati qui di seguito,
oppure se presentano danneggiamenti o
perdite.

Paraolio: Sostituire ogni due anni.


Tubi del freno e della frizione YCC-S:
Sostituire ogni quattro anni.
Liquido freni e frizione YCC-S consi-
gliato:
liquido freni DOT 4
U2D2HAH0.book Page 20 Monday, June 26, 2006 4:07 PM
