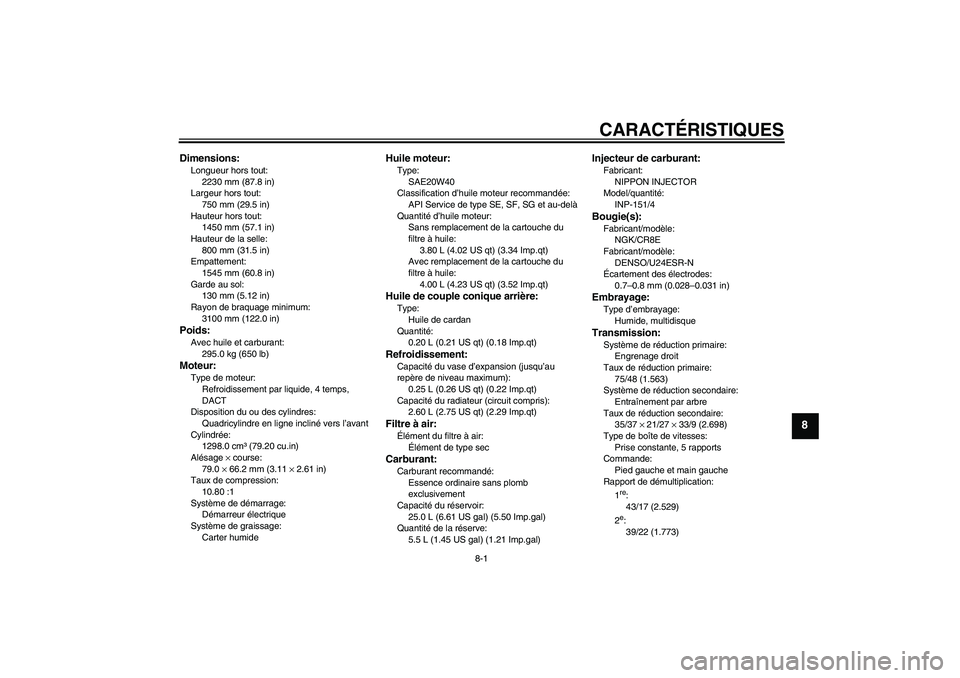

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2230 mm (87.8 in)
Largeur hors tout:
750 mm (29.5 in)
Hauteur hors tout:
1450 mm (57.1 in)
Hauteur de la selle:
800 mm (31.5 in)
Empattement:
1545 mm (60.8 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
3100 mm (122.0 in)Poids:Avec huile et carburant:
295.0 kg (650 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
1298.0 cm³ (79.20 cu.in)
Alésage × course:
79.0 × 66.2 mm (3.11 × 2.61 in)
Taux de compression:
10.80 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE20W40
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
4.00 L (4.23 US qt) (3.52 Imp.qt)Huile de couple conique arrière:Type:
Huile de cardan
Quantité:
0.20 L (0.21 US qt) (0.18 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.60 L (2.75 US qt) (2.29 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type secCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Quantité de la réserve:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Injecteur de carburant:Fabricant:
NIPPON INJECTOR
Model/quantité:
INP-151/4Bougie(s):Fabricant/modèle:
NGK/CR8E
Fabricant/modèle:
DENSO/U24ESR-N
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
75/48 (1.563)
Système de réduction secondaire:
Entraînement par arbre
Taux de réduction secondaire:
35/37 × 21/27 × 33/9 (2.698)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Pied gauche et main gauche
Rapport de démultiplication:
1
re:
43/17 (2.529)
2e:
39/22 (1.773)
U2D2FAF0.book Page 1 Monday, June 26, 2006 2:37 PM

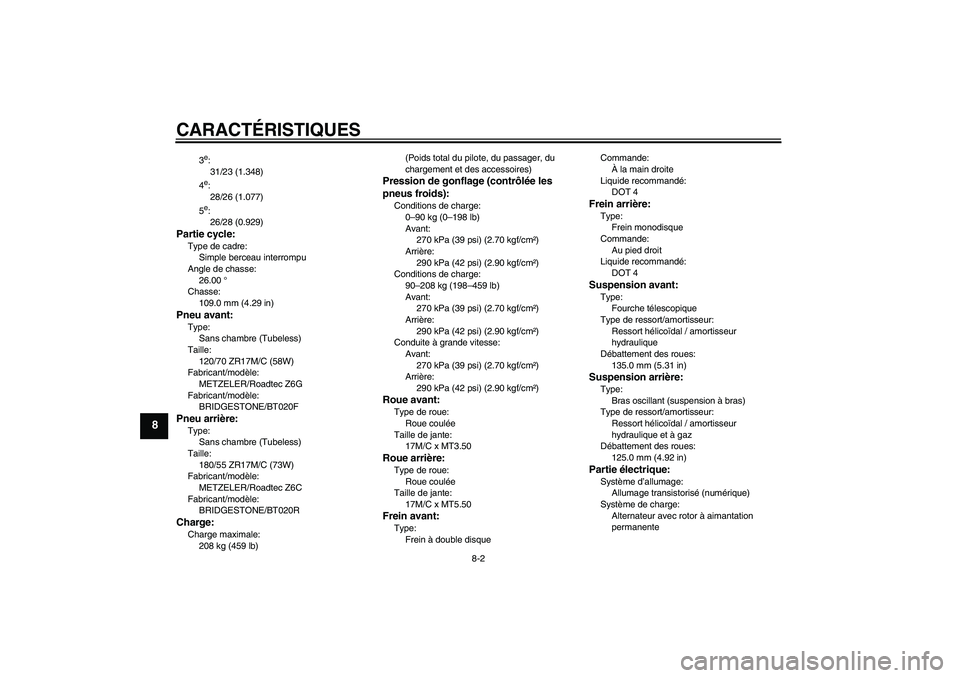

CARACTÉRISTIQUES
8-2
8
3e:
31/23 (1.348)
4e:
28/26 (1.077)
5e:
26/28 (0.929)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
26.00 °
Chasse:
109.0 mm (4.29 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
METZELER/Roadtec Z6G
Fabricant/modèle:
BRIDGESTONE/BT020FPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
METZELER/Roadtec Z6C
Fabricant/modèle:
BRIDGESTONE/BT020RCharge:Charge maximale:
208 kg (459 lb)(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
270 kPa (39 psi) (2.70 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conditions de charge:
90–208 kg (198–459 lb)
Avant:
270 kPa (39 psi) (2.70 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
270 kPa (39 psi) (2.70 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disqueCommande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
135.0 mm (5.31 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
125.0 mm (4.92 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanente
U2D2FAF0.book Page 2 Monday, June 26, 2006 2:37 PM

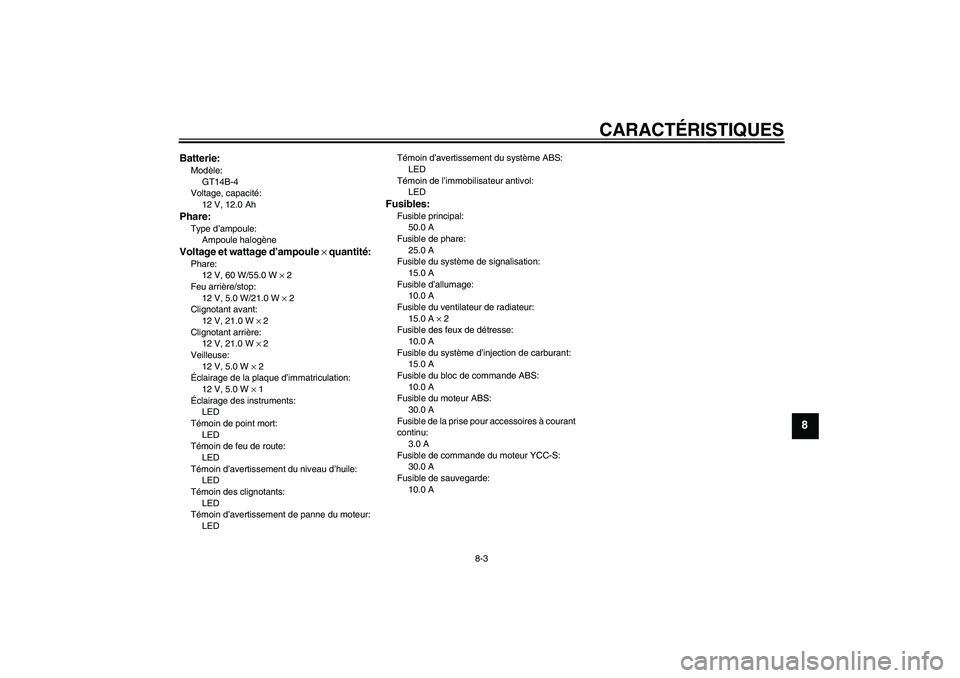

CARACTÉRISTIQUES
8-3
8
Batterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 2
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 2
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur:
LEDTémoin d’avertissement du système ABS:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A × 2
Fusible des feux de détresse:
10.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS:
10.0 A
Fusible du moteur ABS:
30.0 A
Fusible de la prise pour accessoires à courant
continu:
3.0 A
Fusible de commande du moteur YCC-S:
30.0 A
Fusible de sauvegarde:
10.0 A
U2D2FAF0.book Page 3 Monday, June 26, 2006 2:37 PM

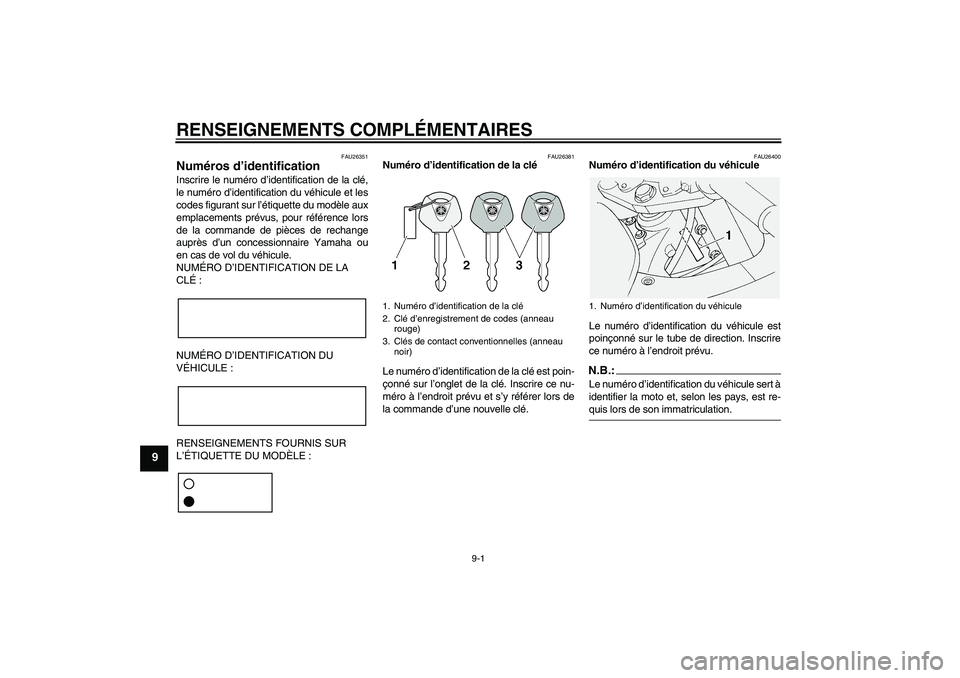

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U2D2FAF0.book Page 1 Monday, June 26, 2006 2:37 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26520
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager.
(Voir page 3-21.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.1.Étiquette des codes du modèle
U2D2FAF0.book Page 2 Monday, June 26, 2006 2:37 PM

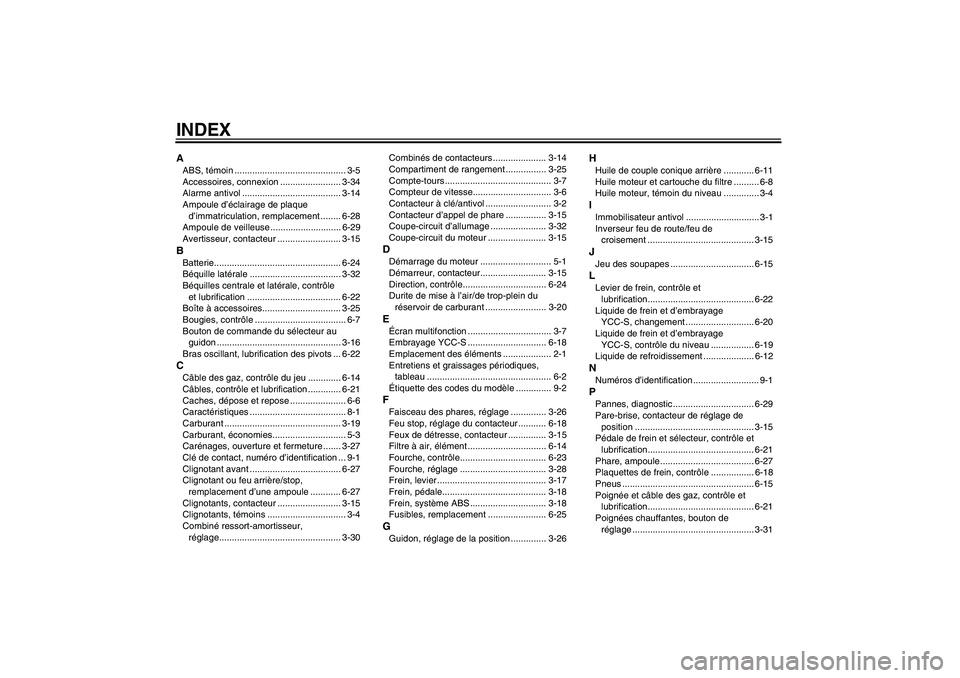

INDEXAABS, témoin ............................................ 3-5
Accessoires, connexion ........................ 3-34
Alarme antivol ....................................... 3-14
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-28
Ampoule de veilleuse ............................ 6-29
Avertisseur, contacteur ......................... 3-15BBatterie.................................................. 6-24
Béquille latérale .................................... 3-32
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-22
Boîte à accessoires............................... 3-25
Bougies, contrôle .................................... 6-7
Bouton de commande du sélecteur au
guidon ................................................. 3-16
Bras oscillant, lubrification des pivots ... 6-22CCâble des gaz, contrôle du jeu ............. 6-14
Câbles, contrôle et lubrification ............. 6-21
Caches, dépose et repose ...................... 6-6
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-19
Carburant, économies............................. 5-3
Carénages, ouverture et fermeture ....... 3-27
Clé de contact, numéro d’identification ... 9-1
Clignotant avant .................................... 6-27
Clignotant ou feu arrière/stop,
remplacement d’une ampoule ............ 6-27
Clignotants, contacteur ......................... 3-15
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage................................................ 3-30Combinés de contacteurs ..................... 3-14
Compartiment de rangement ................ 3-25
Compte-tours .......................................... 3-7
Compteur de vitesse............................... 3-6
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-15
Coupe-circuit d’allumage ...................... 3-32
Coupe-circuit du moteur ....................... 3-15
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-15
Direction, contrôle................................. 6-24
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-20EÉcran multifonction ................................. 3-7
Embrayage YCC-S ............................... 6-18
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2FFaisceau des phares, réglage .............. 3-26
Feu stop, réglage du contacteur ........... 6-18
Feux de détresse, contacteur ............... 3-15
Filtre à air, élément ............................... 6-14
Fourche, contrôle.................................. 6-23
Fourche, réglage .................................. 3-28
Frein, levier ........................................... 3-17
Frein, pédale......................................... 3-18
Frein, système ABS .............................. 3-18
Fusibles, remplacement ....................... 6-25GGuidon, réglage de la position .............. 3-26
HHuile de couple conique arrière ............ 6-11
Huile moteur et cartouche du filtre .......... 6-8
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-15JJeu des soupapes ................................. 6-15LLevier de frein, contrôle et
lubrification.......................................... 6-22
Liquide de frein et d’embrayage
YCC-S, changement ........................... 6-20
Liquide de frein et d’embrayage
YCC-S, contrôle du niveau ................. 6-19
Liquide de refroidissement .................... 6-12NNuméros d’identification .......................... 9-1PPannes, diagnostic ................................ 6-29
Pare-brise, contacteur de réglage de
position ............................................... 3-15
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-21
Phare, ampoule ..................................... 6-27
Plaquettes de frein, contrôle ................. 6-18
Pneus .................................................... 6-15
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-21
Poignées chauffantes, bouton de
réglage ................................................ 3-31
U2D2FAF0.book Page 1 Monday, June 26, 2006 2:37 PM

INDEX
Points à contrôler avant chaque
utilisation .............................................. 4-2
Pot catalytique ...................................... 3-21RRalenti du moteur, contrôle .................. 6-14
Remisage ............................................... 7-3
Réservoir de carburant, bouchon ......... 3-19
Rétroviseurs ......................................... 3-28
Rodage du moteur .................................. 5-3
Roues ................................................... 6-17
Roulements de roue, contrôle .............. 6-24SSchémas de diagnostic de pannes....... 6-30
Sécurité.................................................. 1-1
Sélecteur au guidon.............................. 3-17
Sélecteur au pied.................................. 3-16
Selle du pilote, réglage de la hauteur ... 3-22
Selles .................................................... 3-21
Soin ........................................................ 7-1
Stationnement ........................................ 5-4
Suspension arrière, lubrification ........... 6-23TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-6
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Vitesses, sélection .................................. 5-2YYCC-S .................................................... 3-1
YCC-S et panne moteur, indicateurs et
témoin d’alerte ...................................... 3-4
U2D2FAF0.book Page 2 Monday, June 26, 2006 2:37 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.07-0.3×1 CR
(F)
