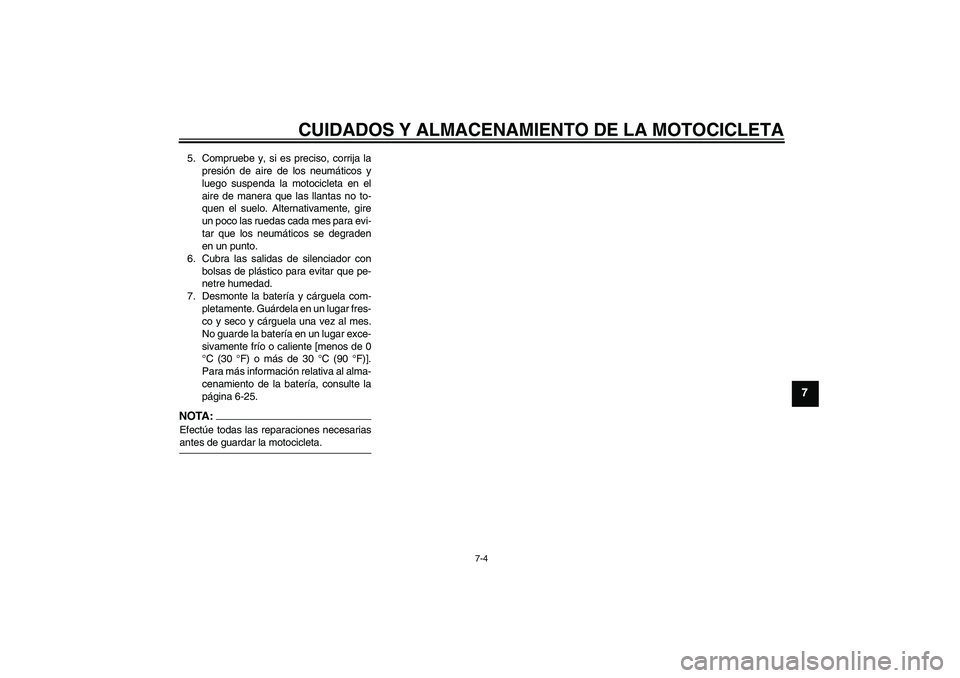

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-25.NOTA:Efectúe todas las reparaciones necesariasantes de guardar la motocicleta.
U2D2S1S0.book Page 4 Tuesday, November 28, 2006 11:46 AM
Page 92 of 100
ESPECIFICACIONES
8-1
8

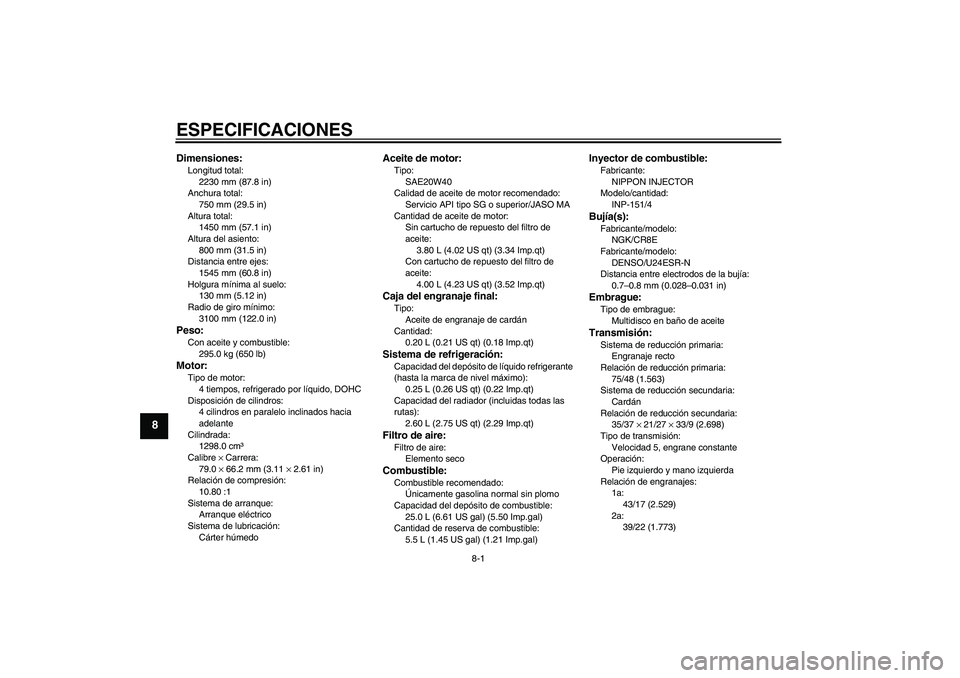

Dimensiones:Longitud total:
2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total:
1450 mm (57.1 in)
Altura del asiento:
800 mm (31.5 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo:
130 mm (5.12 in)
Radio de giro mínimo:
3100 mm (122.0 in)Peso:Con aceite y combustible:
295.0 kg (650 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
1298.0 cm³
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión:
10.80 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE20W40
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.00 L (4.23 US qt) (3.52 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán
Cantidad:
0.20 L (0.21 US qt) (0.18 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.60 L (2.75 US qt) (2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
25.0 L (6.61 US gal) (5.50 Imp.gal)
Cantidad de reserva de combustible:
5.5 L (1.45 US gal) (1.21 Imp.gal)
Inyector de combustible:Fabricante:
NIPPON INJECTOR
Modelo/cantidad:
INP-151/4Bujía(s):Fabricante/modelo:
NGK/CR8E
Fabricante/modelo:
DENSO/U24ESR-N
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
75/48 (1.563)
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
35/37 × 21/27 × 33/9 (2.698)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Pie izquierdo y mano izquierda
Relación de engranajes:
1a:
43/17 (2.529)
2a:
39/22 (1.773)
U2D2S1S0.book Page 1 Tuesday, November 28, 2006 11:46 AM
Page 93 of 100

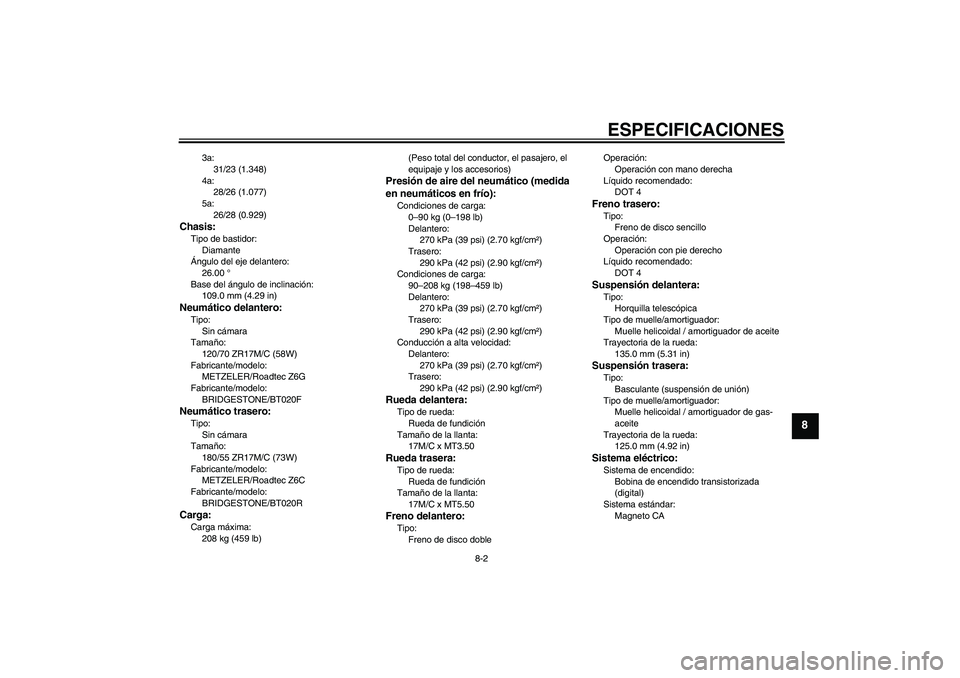

ESPECIFICACIONES
8-2
8
3a:
31/23 (1.348)
4a:
28/26 (1.077)
5a:
26/28 (0.929)
Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
26.00 °
Base del ángulo de inclinación:
109.0 mm (4.29 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
METZELER/Roadtec Z6G
Fabricante/modelo:
BRIDGESTONE/BT020FNeumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo:
METZELER/Roadtec Z6C
Fabricante/modelo:
BRIDGESTONE/BT020RCarga:Carga máxima:
208 kg (459 lb)(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
270 kPa (39 psi) (2.70 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Condiciones de carga:
90–208 kg (198–459 lb)
Delantero:
270 kPa (39 psi) (2.70 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
270 kPa (39 psi) (2.70 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:
Freno de disco dobleOperación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
135.0 mm (5.31 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
125.0 mm (4.92 in)Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CA
U2D2S1S0.book Page 2 Tuesday, November 28, 2006 11:46 AM
Page 94 of 100
ESPECIFICACIONES
8-3
8

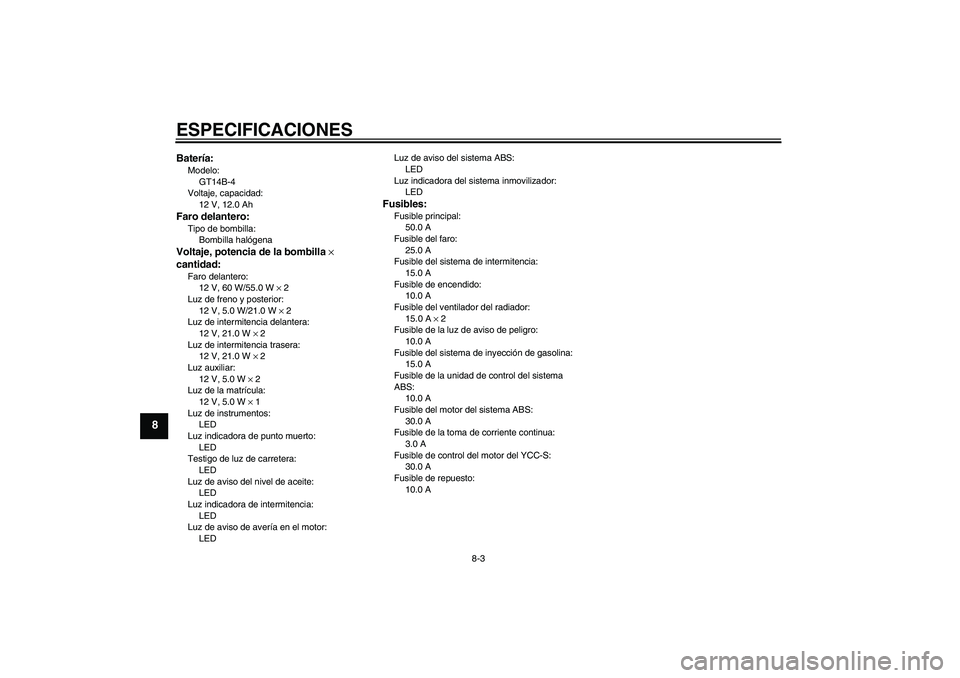

Batería:Modelo:
GT14B-4
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55.0 W × 2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera:
12 V, 21.0 W × 2
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso de avería en el motor:
LEDLuz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
25.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
15.0 A × 2
Fusible de la luz de aviso de peligro:
10.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
10.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible de la toma de corriente continua:
3.0 A
Fusible de control del motor del YCC-S:
30.0 A
Fusible de repuesto:
10.0 A
U2D2S1S0.book Page 3 Tuesday, November 28, 2006 11:46 AM
Page 95 of 100
INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351

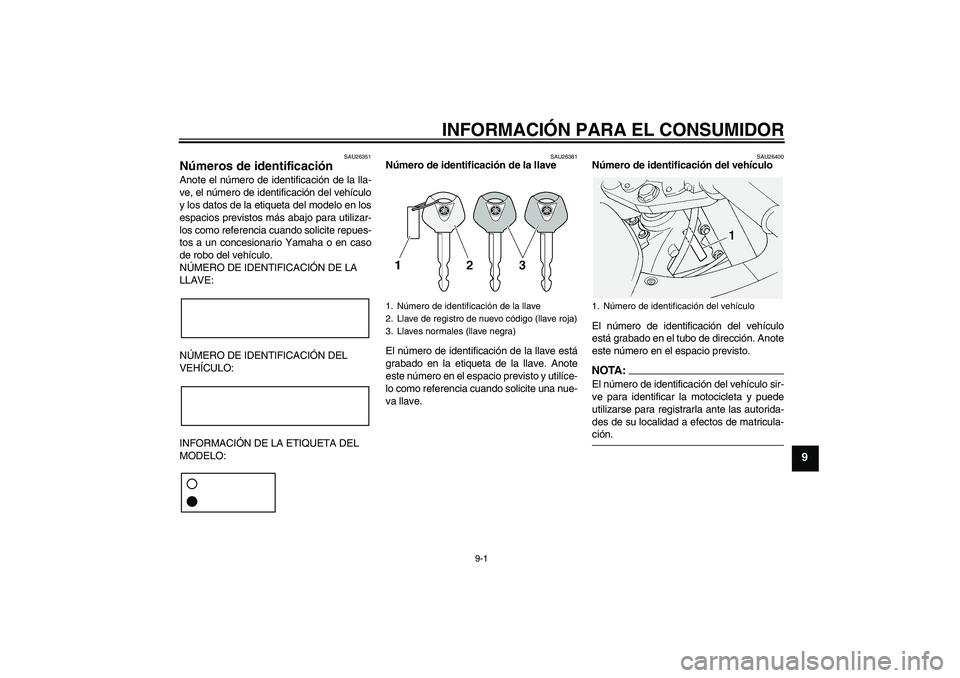

Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U2D2S1S0.book Page 1 Tuesday, November 28, 2006 11:46 AM
Page 96 of 100
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26520

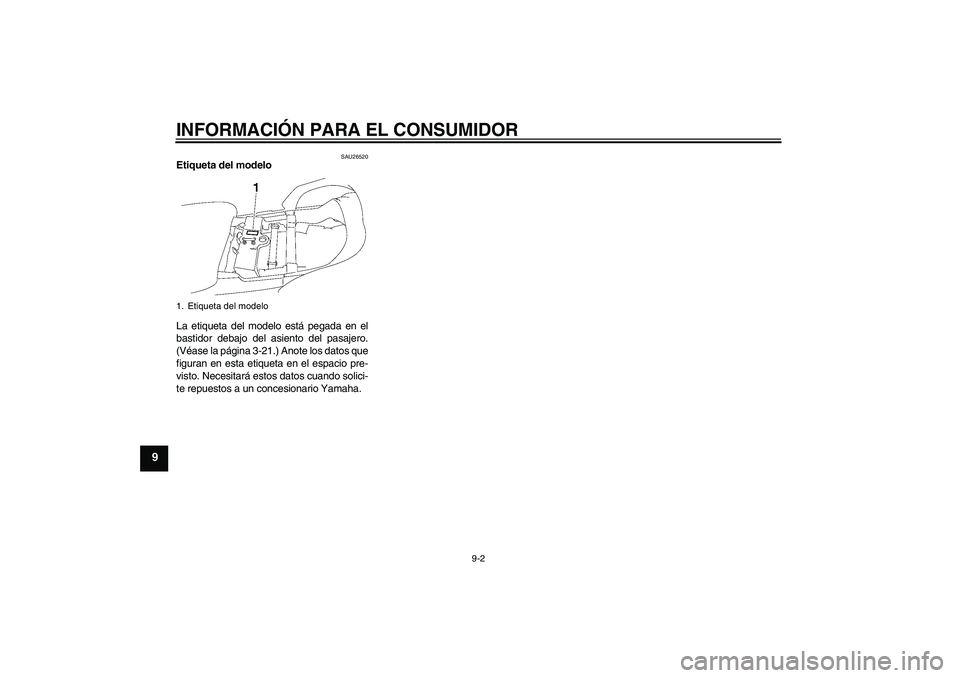

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-21.) Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.1. Etiqueta del modeloU2D2S1S0.book Page 2 Tuesday, November 28, 2006 11:46 AM
Page 97 of 100
INDEX
AABS ...................................................... 3-18
Aceite del engranaje final ..................... 6-11
Aceite del motor y cartucho del filtro
de aceite ............................................... 6-9
Alarma antirrobo (opcional) .................. 3-14
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-22
Arranque del motor ................................. 5-1
Asientos ................................................ 3-21BBatería .................................................. 6-25
Bombilla de la luz de la matrícula,
cambio ................................................ 6-29
Bombilla de la luz de posición
delantera ............................................ 6-30
Bombilla del faro ................................... 6-28
Bombilla de un intermitente trasero o
de la luz de freno/piloto trasero,
cambio ................................................ 6-28
Bujías, comprobación ............................. 6-8CCaballete central y caballete lateral,
comprobación y engrase .................... 6-23
Caballete lateral.................................... 3-31
Cables, comprobación y engrase ......... 6-21
Caja de accesorios ............................... 3-25
Cambio ................................................... 5-2
Carenados, apertura y cierre ................ 3-27
Catalizador ........................................... 3-20
Cojinetes de las ruedas,
comprobación ..................................... 6-25
Color mate, precaución .......................... 7-1Compartimento porta objetos ................ 3-25
Conjunto amortiguador, ajuste .............. 3-30
Conmutador de la luz de cruce/
carretera.............................................. 3-14
Conmutador del cambio manual ........... 3-16
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadro de mantenimiento y engrase
periódicos.............................................. 6-2
Cuadros de identificación de averías .... 6-31
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-25EEmbrague YCC-S ................................. 6-18
Especificaciones ..................................... 8-1
Espejos retrovisores.............................. 3-28
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire .......................................... 6-14
Fusibles, cambio ...................................6-26GGasolina ................................................3-19HHolgura de la válvula.............................6-15
Horquilla delantera, ajuste .................... 3-28
Horquilla delantera, comprobación ....... 6-24IIdentificación de averías ....................... 6-30
Indicadores y luz de aviso de avería
del motor/YCC-S ...................................3-5
Información relativa a la seguridad ......... 1-1Interruptor de ajuste de la posición del
parabrisas ........................................... 3-15
Interruptor de arranque ......................... 3-15
Interruptor de intermitencia ................... 3-14
Interruptor de la bocina ......................... 3-15
Interruptor de la luz de freno trasero .... 6-19
Interruptor de luces de emergencia ...... 3-15
Interruptor de paro del motor ................ 3-15
Interruptor de ráfagas ........................... 3-14
Interruptores del manillar ...................... 3-14
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego libre del cable del acelerador,
comprobación ..................................... 6-15LLíquido refrigerante............................... 6-12
Líquidos de freno y de embrague
YCC-S, cambio ................................... 6-21
Lista de comprobaciones previas ........... 4-2
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso del ABS.............................. 3-6
Luz de aviso del nivel de aceite .............. 3-4
Luz de los faros, ajuste ......................... 3-26
Luz de los intermitentes delanteros ...... 6-28
Luz indicadora del sistema
inmovilizador......................................... 3-6
Luz indicadora de punto muerto ............. 3-4MMando de ajuste de los calentadores
de los puños del manillar .................... 3-31
Maneta de cambio ................................ 3-17
Maneta de freno.................................... 3-17
U2D2S1S0.book Page 1 Tuesday, November 28, 2006 11:46 AM
Page 98 of 100
INDEXManeta de freno, comprobación y
engrase............................................... 6-23NNeumáticos ........................................... 6-15
Nivel de líquido de frenos y de
embrague YCC-S, comprobación....... 6-20
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación....................... 9-1PPaneles, desmontaje y montaje .............. 6-6
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-19
Pedal de cambio ................................... 3-16
Pedal de freno....................................... 3-17
Pedales de freno y cambio,
comprobación y engrase .................... 6-22
Pivotes del basculante, engrase ........... 6-23
Posición del manillar, ajuste ................. 3-26
Puño del acelerador y cable,
comprobación y engrase .................... 6-22RRalentí del motor, comprobación .......... 6-14
Rodaje del motor..................................... 5-3
Ruedas.................................................. 6-18SSistema de corte del circuito de
encendido ........................................... 3-32
Sistema inmovilizador ............................. 3-1
Sistema YCC-S ....................................... 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-24TTacómetro ............................................... 3-7Tapón del depósito de gasolina............ 3-18
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-4
Toma de corriente continua .................. 3-34
Tubo respiradero/rebose del depósito
de combustible ................................... 3-20
VVelocímetro ............................................ 3-6
Visor multifunción ................................... 3-7
U2D2S1S0.book Page 2 Tuesday, November 28, 2006 11:46 AM
Page 99 of 100
U2D2S1S0.book Page 3 Tuesday, November 28, 2006 11:46 AM
Page 100 of 100
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2007.01
