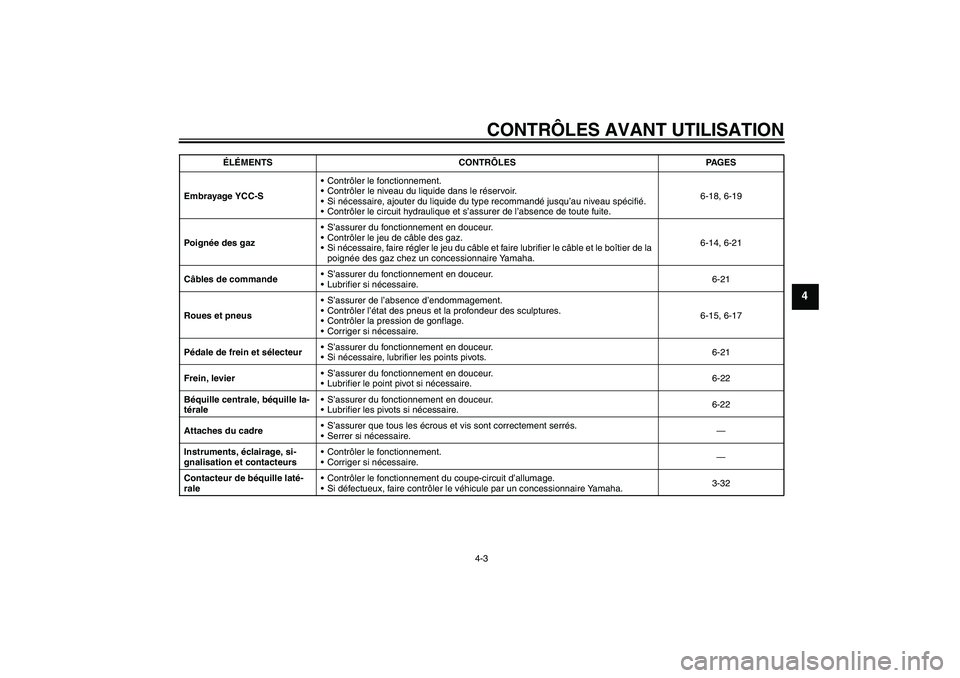

CONTRÔLES AVANT UTILISATION
4-3
4
Embrayage YCC-SContrôler le fonctionnement.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide du type recommandé jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-18, 6-19
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-14, 6-21
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-21
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-15, 6-17
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-21
Frein, levierS’assurer du fonctionnement en douceur.
Lubrifier le point pivot si nécessaire.6-22
Béquille centrale, béquille la-
téraleS’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-22
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
raleContrôler le fonctionnement du coupe-circuit d’allumage.
Si défectueux, faire contrôler le véhicule par un concessionnaire Yamaha.3-32 ÉLÉMENTS CONTRÔLES PAGES
U2D2F1F0.book Page 3 Tuesday, November 28, 2006 11:18 AM
Page 52 of 100

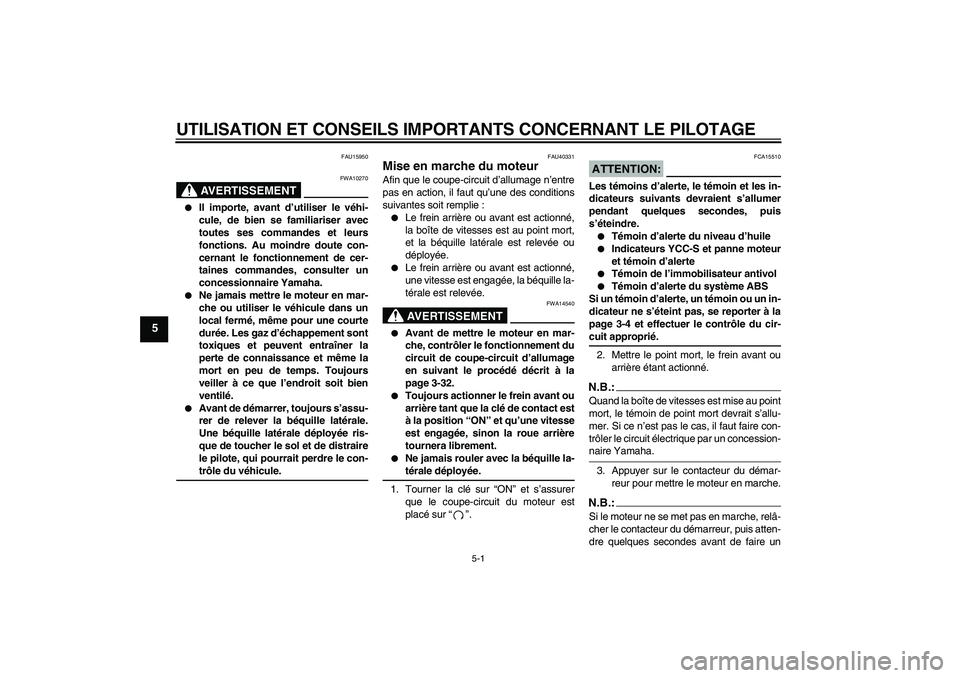

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15950
AVERTISSEMENT
FWA10270
Il importe, avant d’utiliser le véhi-
cule, de bien se familiariser avec
toutes ses commandes et leurs
fonctions. Au moindre doute con-
cernant le fonctionnement de cer-
taines commandes, consulter un
concessionnaire Yamaha.
Ne jamais mettre le moteur en mar-
che ou utiliser le véhicule dans un
local fermé, même pour une courte
durée. Les gaz d’échappement sont
toxiques et peuvent entraîner la
perte de connaissance et même la
mort en peu de temps. Toujours
veiller à ce que l’endroit soit bien
ventilé.
Avant de démarrer, toujours s’assu-
rer de relever la béquille latérale.
Une béquille latérale déployée ris-
que de toucher le sol et de distraire
le pilote, qui pourrait perdre le con-trôle du véhicule.
FAU40331
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
Le frein arrière ou avant est actionné,
la boîte de vitesses est au point mort,
et la béquille latérale est relevée ou
déployée.
Le frein arrière ou avant est actionné,
une vitesse est engagée, la béquille la-
térale est relevée.AVERTISSEMENT
FWA14540
Avant de mettre le moteur en mar-
che, contrôler le fonctionnement du
circuit de coupe-circuit d’allumage
en suivant le procédé décrit à la
page 3-32.
Toujours actionner le frein avant ou
arrière tant que la clé de contact est
à la position “ON” et qu’une vitesse
est engagée, sinon la roue arrière
tournera librement.
Ne jamais rouler avec la béquille la-térale déployée.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est
placé sur “”.
ATTENTION:
FCA15510
Les témoins d’alerte, le témoin et les in-
dicateurs suivants devraient s’allumer
pendant quelques secondes, puis
s’éteindre.
Témoin d’alerte du niveau d’huile
Indicateurs YCC-S et panne moteur
et témoin d’alerte
Témoin de l’immobilisateur antivol
Témoin d’alerte du système ABS
Si un témoin d’alerte, un témoin ou un in-
dicateur ne s’éteint pas, se reporter à la
page 3-4 et effectuer le contrôle du cir-
cuit approprié.
2. Mettre le point mort, le frein avant ou
arrière étant actionné.N.B.:Quand la boîte de vitesses est mise au point
mort, le témoin de point mort devrait s’allu-
mer. Si ce n’est pas le cas, il faut faire con-
trôler le circuit électrique par un concession-naire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en marche.N.B.:Si le moteur ne se met pas en marche, relâ-
cher le contacteur du démarreur, puis atten-
dre quelques secondes avant de faire un
U2D2F1F0.book Page 1 Tuesday, November 28, 2006 11:18 AM
Page 53 of 100
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
nouvel essai. Chaque essai de mise en
marche doit être aussi court que possible
afin d’économiser l’énergie de la batterie.
Ne pas actionner le démarreur pendant plusde 10 secondes d’affilée.ATTENTION:
FCA11040
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excèstant que le moteur est froid !N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
FAU40572
Passage des vitesses La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.La sélection des rapports peut être effec-
tuée avec le sélecteur au pied ou le sélec-
teur au guidon. Le mode de changement de
vitesse manuel doit être activé à l’aide du
bouton de commande avant que le sélec-
teur au guidon puisse être utilisé. Le fonc-
tionnement du sélecteur au pied est expli-
qué à la page 3-16, et celui du sélecteur au
guidon aux pages 3-16 et 3-17.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.:Pour passer au point mort, enfoncer à plu-
sieurs reprises le sélecteur au pied, ou
pousser à plusieurs reprises le côté “” du
sélecteur au guidon, jusqu’à ce que le té-moin du point mort s’allume.ATTENTION:
FCA15530
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer le véhi-
cule sur de longues distances,
même lorsque la boîte de vitesses
est au point mort. En effet, son
graissage ne s’effectue correcte-
ment que lorsque le moteur tourne.
Un graissage insuffisant risque
d’endommager la boîte de vitesses.
1. Sélecteur
2. Point mort
1. Sélecteur au guidon
2. Point mort
U2D2F1F0.book Page 2 Tuesday, November 28, 2006 11:18 AM
Page 54 of 100
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5

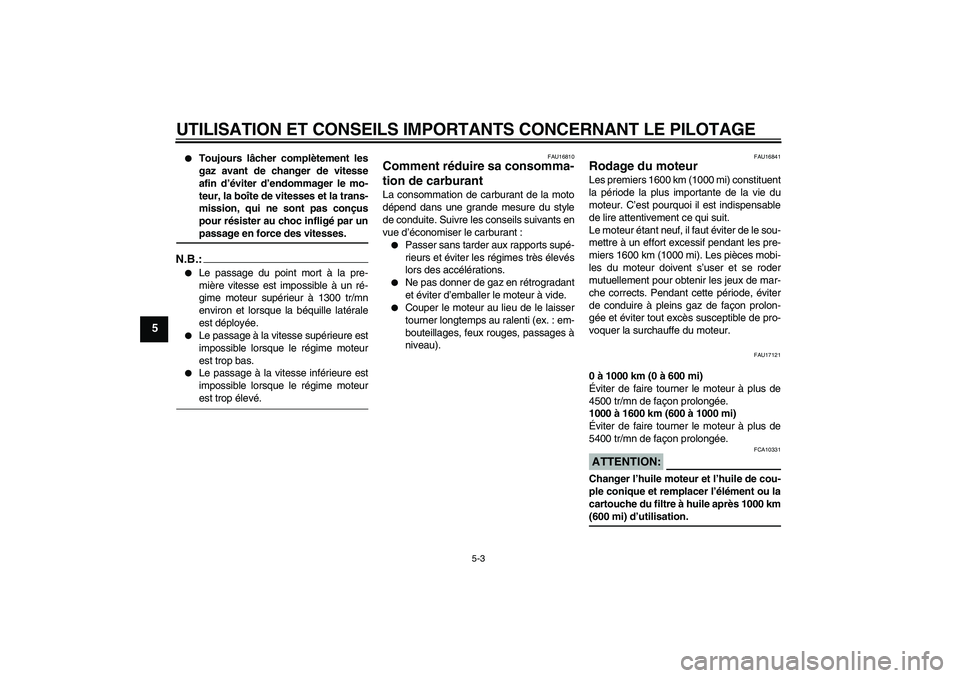

Toujours lâcher complètement les
gaz avant de changer de vitesse
afin d’éviter d’endommager le mo-
teur, la boîte de vitesses et la trans-
mission, qui ne sont pas conçus
pour résister au choc infligé par unpassage en force des vitesses.
N.B.:
Le passage du point mort à la pre-
mière vitesse est impossible à un ré-
gime moteur supérieur à 1300 tr/mn
environ et lorsque la béquille latérale
est déployée.
Le passage à la vitesse supérieure est
impossible lorsque le régime moteur
est trop bas.
Le passage à la vitesse inférieure est
impossible lorsque le régime moteurest trop élevé.
FAU16810
Comment réduire sa consomma-
tion de carburant La consommation de carburant de la moto
dépend dans une grande mesure du style
de conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAU16841
Rodage du moteur Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mobi-
les du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17121
0 à 1000 km (0 à 600 mi)
Éviter de faire tourner le moteur à plus de
4500 tr/mn de façon prolongée.
1000 à 1600 km (600 à 1000 mi)
Éviter de faire tourner le moteur à plus de
5400 tr/mn de façon prolongée.ATTENTION:
FCA10331
Changer l’huile moteur et l’huile de cou-
ple conique et remplacer l’élément ou la
cartouche du filtre à huile après 1000 km(600 mi) d’utilisation.
U2D2F1F0.book Page 3 Tuesday, November 28, 2006 11:18 AM
Page 55 of 100
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5

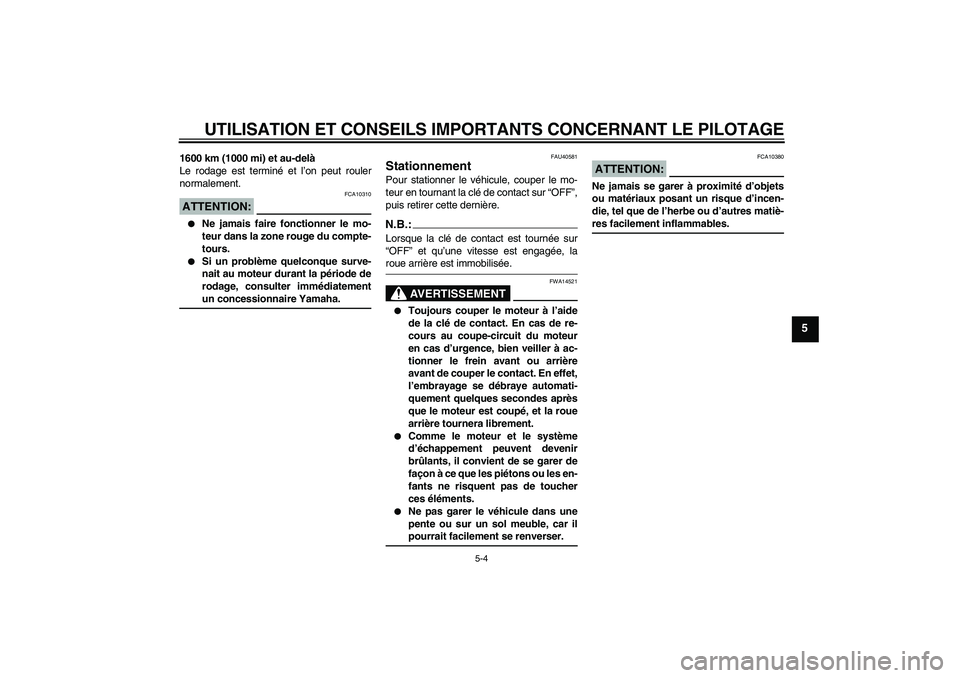

1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut rouler
normalement.ATTENTION:
FCA10310
Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
Si un problème quelconque surve-
nait au moteur durant la période de
rodage, consulter immédiatementun concessionnaire Yamaha.
FAU40581
Stationnement Pour stationner le véhicule, couper le mo-
teur en tournant la clé de contact sur “OFF”,
puis retirer cette dernière.N.B.:Lorsque la clé de contact est tournée sur
“OFF” et qu’une vitesse est engagée, laroue arrière est immobilisée.
AVERTISSEMENT
FWA14521
Toujours couper le moteur à l’aide
de la clé de contact. En cas de re-
cours au coupe-circuit du moteur
en cas d’urgence, bien veiller à ac-
tionner le frein avant ou arrière
avant de couper le contact. En effet,
l’embrayage se débraye automati-
quement quelques secondes après
que le moteur est coupé, et la roue
arrière tournera librement.
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher
ces éléments.
Ne pas garer le véhicule dans une
pente ou sur un sol meuble, car ilpourrait facilement se renverser.
ATTENTION:
FCA10380
Ne jamais se garer à proximité d’objets
ou matériaux posant un risque d’incen-
die, tel que de l’herbe ou d’autres matiè-res facilement inflammables.
U2D2F1F0.book Page 4 Tuesday, November 28, 2006 11:18 AM
Page 56 of 100

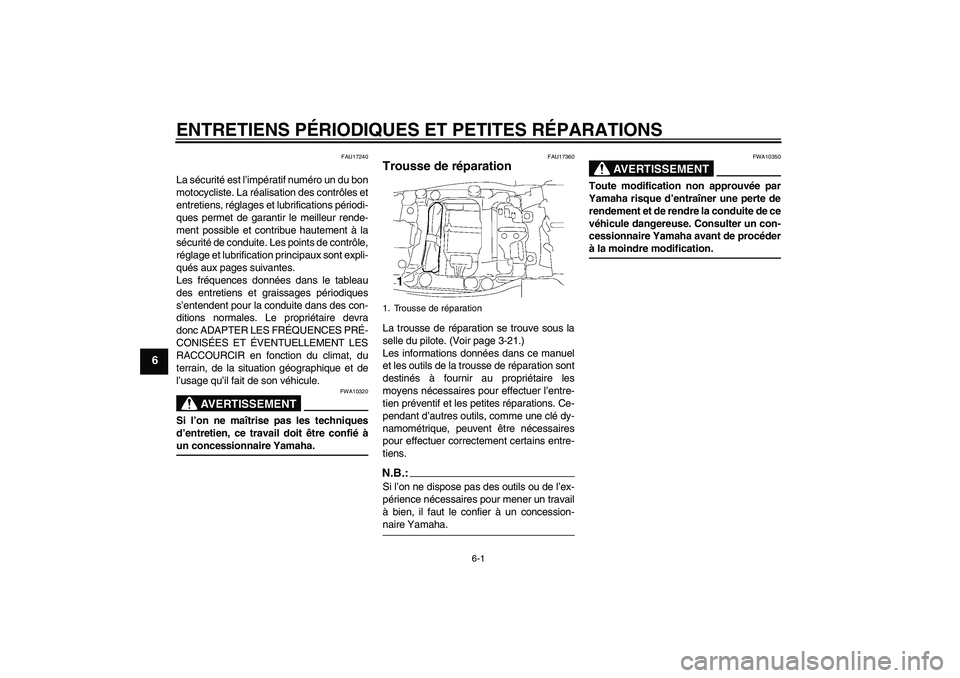

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-1
6
FAU17240
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et
entretiens, réglages et lubrifications périodi-
ques permet de garantir le meilleur rende-
ment possible et contribue hautement à la
sécurité de conduite. Les points de contrôle,
réglage et lubrification principaux sont expli-
qués aux pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc ADAPTER LES FRÉQUENCES PRÉ-
CONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10320
Si l’on ne maîtrise pas les techniques
d’entretien, ce travail doit être confié àun concessionnaire Yamaha.
FAU17360
Trousse de réparation La trousse de réparation se trouve sous la
selle du pilote. (Voir page 3-21.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.:Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-naire Yamaha.
AVERTISSEMENT
FWA10350
Toute modification non approuvée par
Yamaha risque d’entraîner une perte de
rendement et de rendre la conduite de ce
véhicule dangereuse. Consulter un con-
cessionnaire Yamaha avant de procéderà la moindre modification.
1. Trousse de réparation
U2D2F1F0.book Page 1 Tuesday, November 28, 2006 11:18 AM
Page 57 of 100

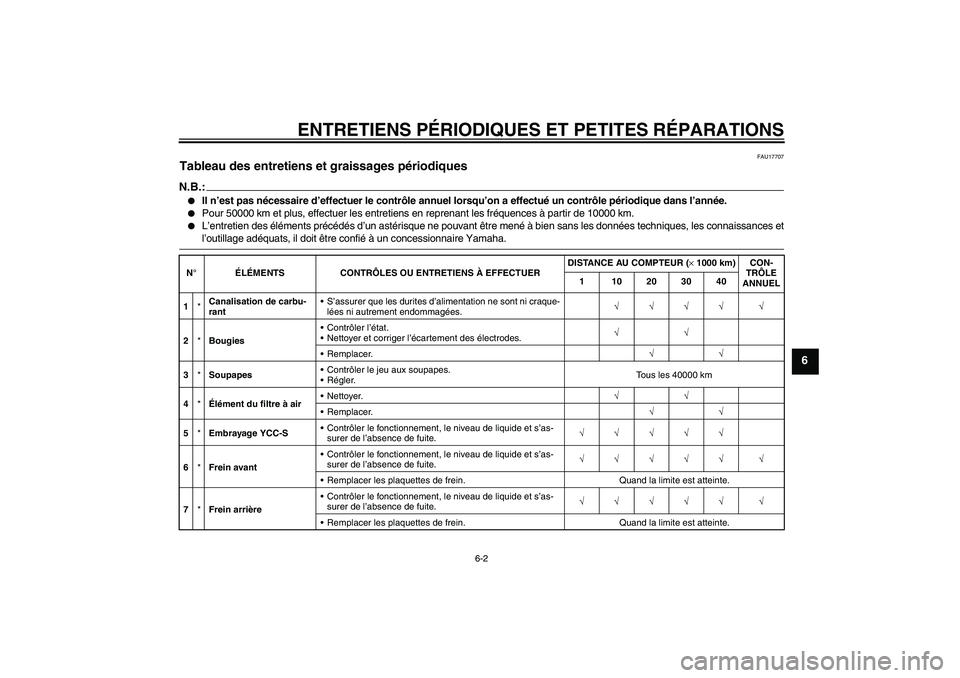

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU17707
Tableau des entretiens et graissages périodiques N.B.:
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.
Pour 50000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10000 km.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
1*Canalisation de carbu-
rantS’assurer que les durites d’alimentation ne sont ni craque-
lées ni autrement endommagées.√√√√ √
2*BougiesContrôler l’état.
Nettoyer et corriger l’écartement des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.Tous les 40000 km
4*Élément du filtre à airNettoyer.√√
Remplacer.√√
5*Embrayage YCC-SContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√
6*Frein avantContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
7*Frein arrièreContrôler le fonctionnement, le niveau de liquide et s’as-
surer de l’absence de fuite.√√√√√ √
Remplacer les plaquettes de frein. Quand la limite est atteinte.
U2D2F1F0.book Page 2 Tuesday, November 28, 2006 11:18 AM
Page 58 of 100

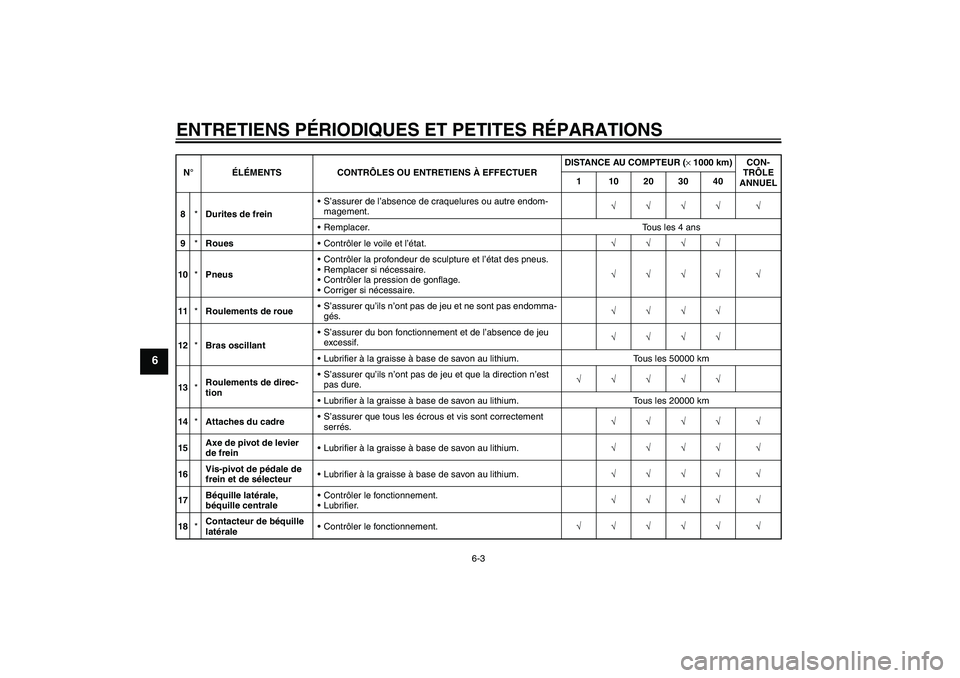

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
8*Durites de freinS’assurer de l’absence de craquelures ou autre endom-
magement.√√√√ √
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endomma-
gés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement et de l’absence de jeu
excessif.√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km
13*Roulements de direc-
tionS’assurer qu’ils n’ont pas de jeu et que la direction n’est
pas dure.√√√√√
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km
14*Attaches du cadreS’assurer que tous les écrous et vis sont correctement
serrés.√√√√ √
15Axe de pivot de levier
de freinLubrifier à la graisse à base de savon au lithium.√√√√ √
16Vis-pivot de pédale de
frein et de sélecteurLubrifier à la graisse à base de savon au lithium.√√√√ √
17Béquille latérale,
béquille centraleContrôler le fonctionnement.
Lubrifier.√√√√ √
18*Contacteur de béquille
latéraleContrôler le fonctionnement.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U2D2F1F0.book Page 3 Tuesday, November 28, 2006 11:18 AM
Page 59 of 100

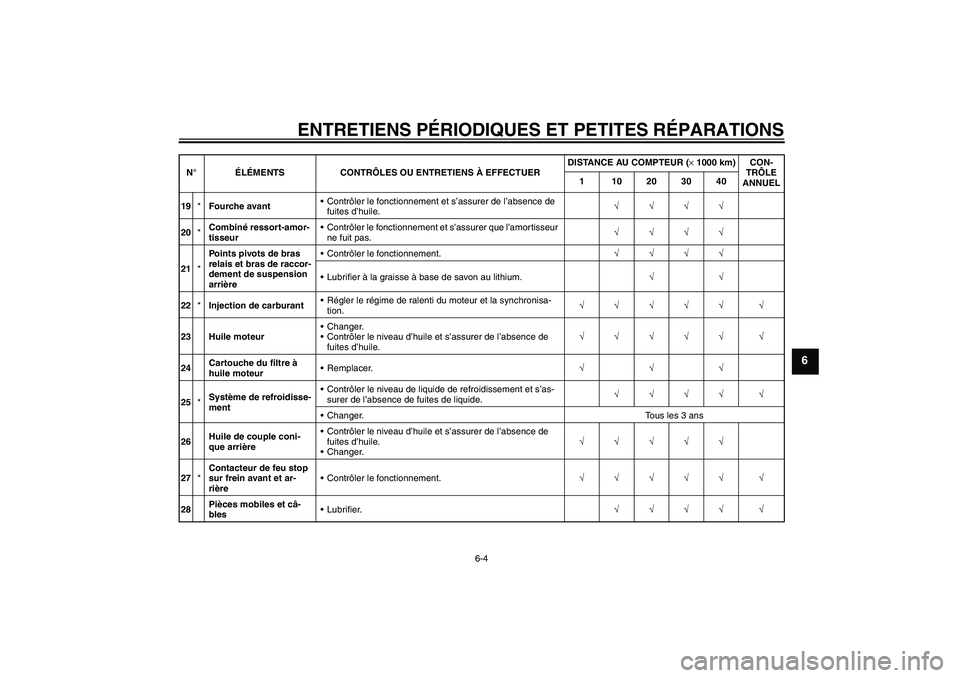

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
19*Fourche avantContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.√√√√
20*Combiné ressort-amor-
tisseurContrôler le fonctionnement et s’assurer que l’amortisseur
ne fuit pas.√√√√
21*Points pivots de bras
relais et bras de raccor-
dement de suspension
arrière Contrôler le fonctionnement.√√√√
Lubrifier à la graisse à base de savon au lithium.√√
22*Injection de carburantRégler le régime de ralenti du moteur et la synchronisa-
tion.√√√√√ √
23 Huile moteurChanger.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.√√√√√ √
24Cartouche du filtre à
huile moteurRemplacer.√√√
25*Système de refroidisse-
mentContrôler le niveau de liquide de refroidissement et s’as-
surer de l’absence de fuites de liquide.√√√√ √
Changer. Tous les 3 ans
26Huile de couple coni-
que arrièreContrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.
Changer.√√√√√
27*Contacteur de feu stop
sur frein avant et ar-
rièreContrôler le fonctionnement.√√√√√ √
28Pièces mobiles et câ-
blesLubrifier.√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040
U2D2F1F0.book Page 4 Tuesday, November 28, 2006 11:18 AM
Page 60 of 100

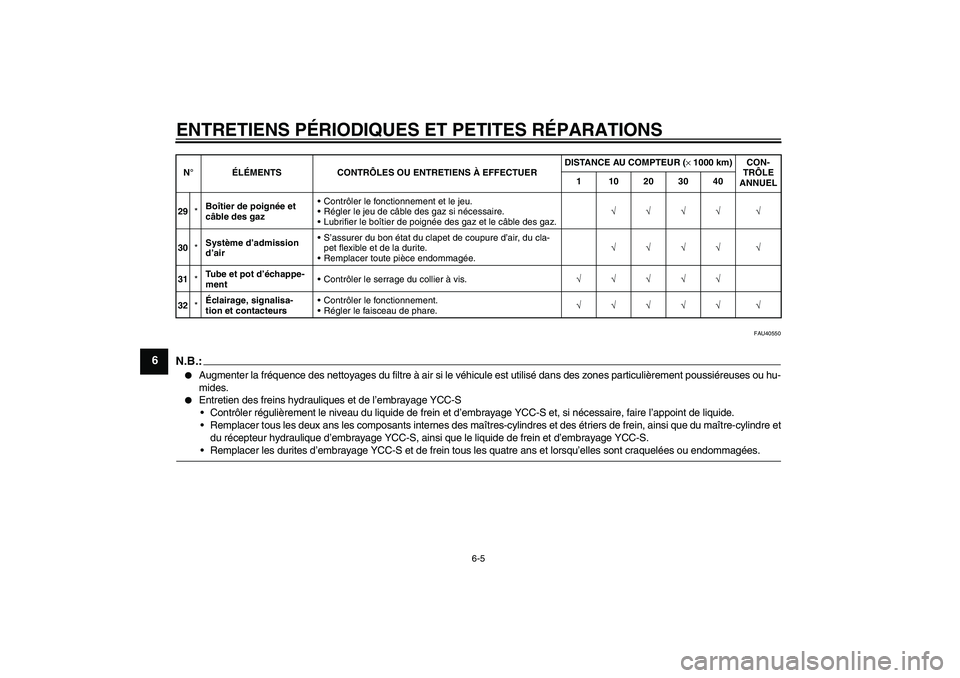

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU40550
N.B.:
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou hu-
mides.
Entretien des freins hydrauliques et de l’embrayage YCC-S
Contrôler régulièrement le niveau du liquide de frein et d’embrayage YCC-S et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, ainsi que du maître-cylindre et
du récepteur hydraulique d’embrayage YCC-S, ainsi que le liquide de frein et d’embrayage YCC-S.Remplacer les durites d’embrayage YCC-S et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
29*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
30*Système d’admission
d’airS’assurer du bon état du clapet de coupure d’air, du cla-
pet flexible et de la durite.
Remplacer toute pièce endommagée.√√√√ √
31*Tube et pot d’échappe-
mentContrôler le serrage du collier à vis.√√√√√
32*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√ √ N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERDISTANCE AU COMPTEUR (× 1000 km) CON-
TRÔLE
ANNUEL 1 10203040U2D2F1F0.book Page 5 Tuesday, November 28, 2006 11:18 AM
