MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
HAU42501
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.
U2D2H3H0.book Page 35 Thursday, September 25, 2008 9:21 AM
Page 92 of 106
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
Surriscaldamento del motore
AVVERTENZA
HWAT1040
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-so antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U2D2H3H0.book Page 36 Thursday, September 25, 2008 9:21 AM
Page 93 of 106

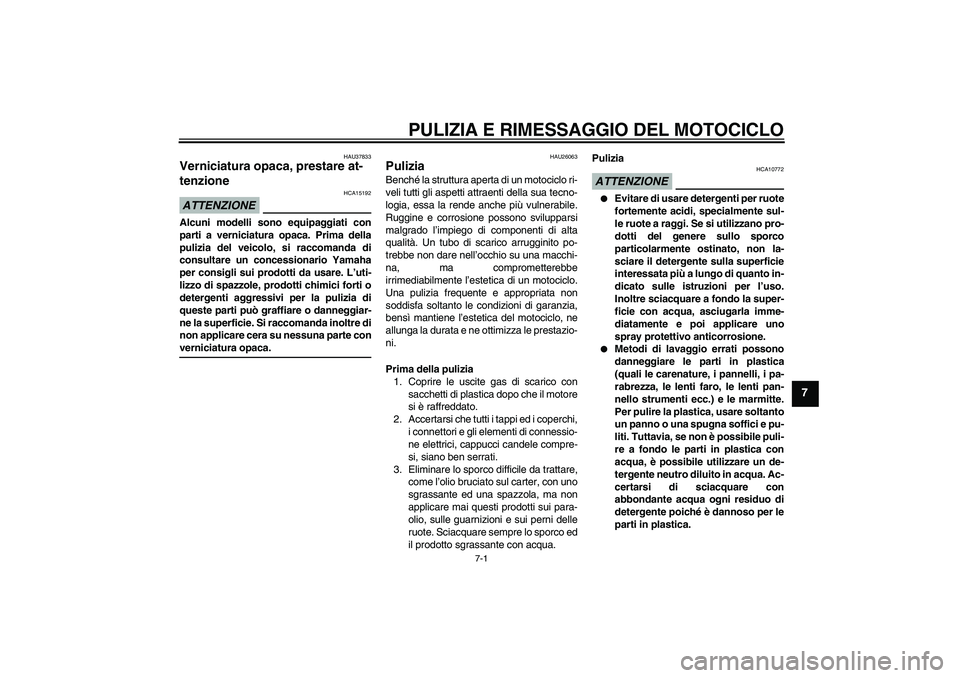

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU37833
Verniciatura opaca, prestare at-
tenzione ATTENZIONE
HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte converniciatura opaca.
HAU26063
Pulizia Benché la struttura aperta di un motociclo ri-
veli tutti gli aspetti attraenti della sua tecno-
logia, essa la rende anche più vulnerabile.
Ruggine e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito po-
trebbe non dare nell’occhio su una macchi-
na, ma comprometterebbe
irrimediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima della pulizia
1. Coprire le uscite gas di scarico con
sacchetti di plastica dopo che il motore
si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i connettori e gli elementi di connessio-
ne elettrici, cappucci candele compre-
si, siano ben serrati.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni e sui perni delle
ruote. Sciacquare sempre lo sporco ed
il prodotto sgrassante con acqua.Pulizia
ATTENZIONE
HCA10772
Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare con
abbondante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.
U2D2H3H0.book Page 1 Thursday, September 25, 2008 9:21 AM
Page 94 of 106

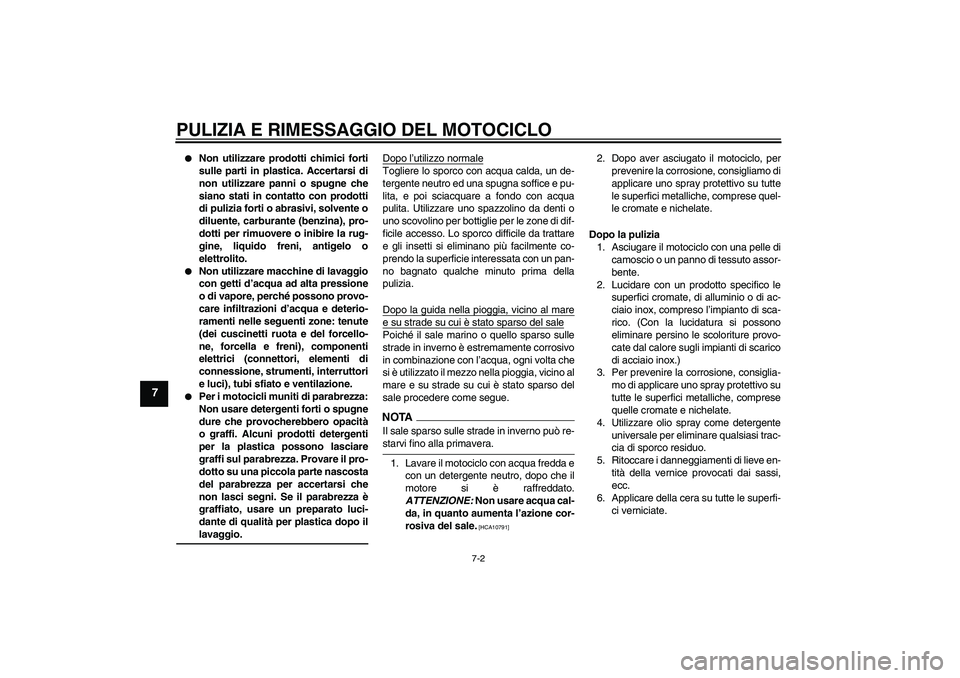

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi che
non lasci segni. Se il parabrezza è
graffiato, usare un preparato luci-
dante di qualità per plastica dopo illavaggio.Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue.NOTAIl sale sparso sulle strade in inverno può re-starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua cal-
da, in quanto aumenta l’azione cor-
rosiva del sale.
[HCA10791]
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate.
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scarico
di acciaio inox.)
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate.
U2D2H3H0.book Page 2 Thursday, September 25, 2008 9:21 AM
Page 95 of 106

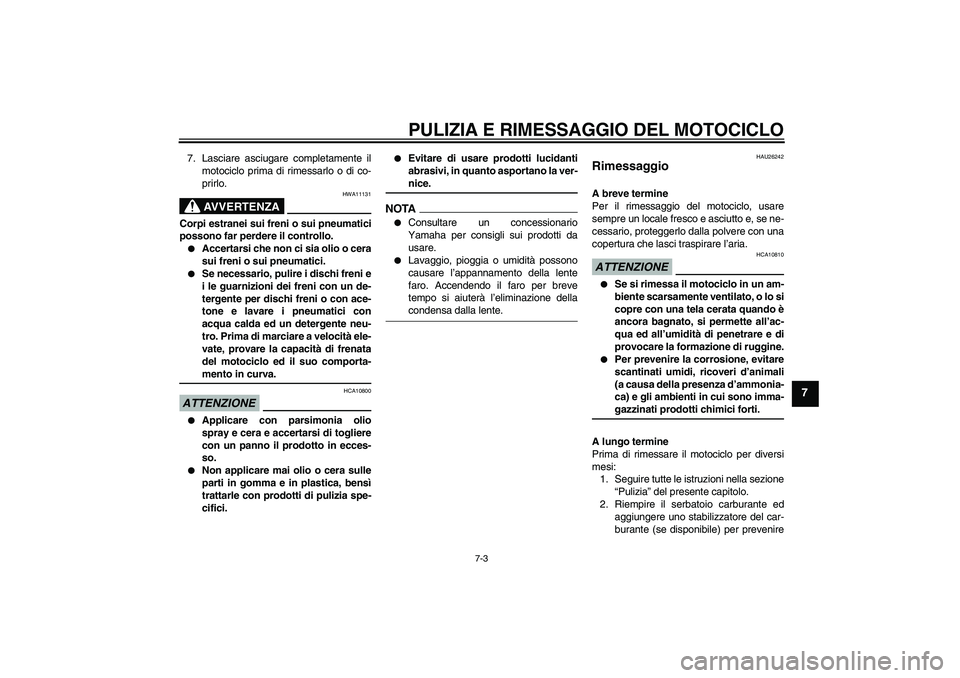

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
7. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11131
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità ele-
vate, provare la capacità di frenata
del motociclo ed il suo comporta-mento in curva.
ATTENZIONE
HCA10800
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione dellacondensa dalla lente.
HAU26242
Rimessaggio A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria.ATTENZIONE
HCA10810
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
U2D2H3H0.book Page 3 Thursday, September 25, 2008 9:21 AM
Page 96 of 106

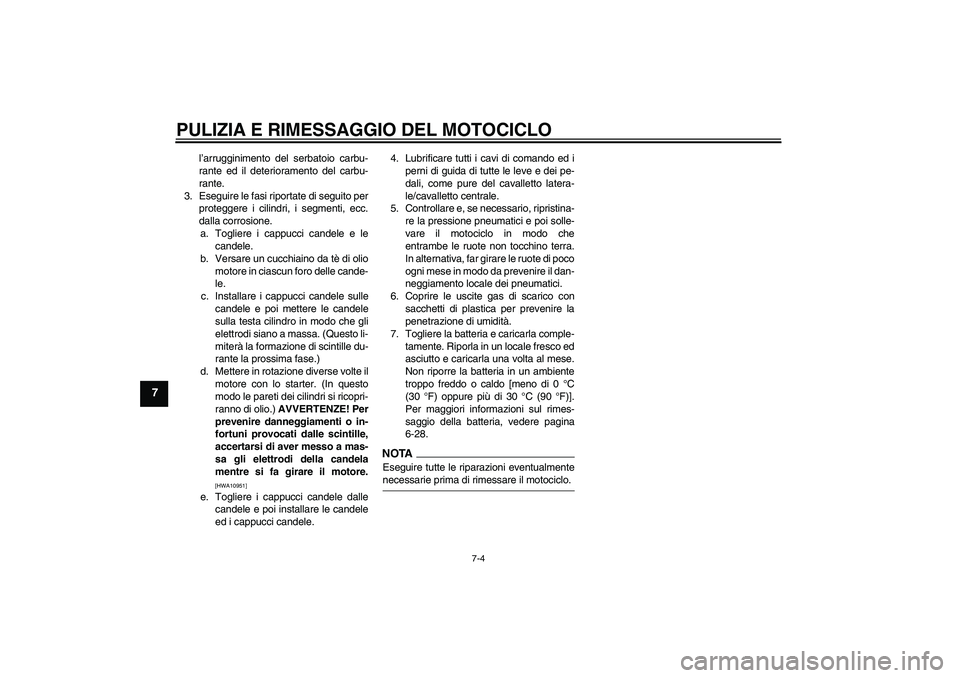

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le
candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle
candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZE! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le uscite gas di scarico con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-28.
NOTAEseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
U2D2H3H0.book Page 4 Thursday, September 25, 2008 9:21 AM
Page 97 of 106

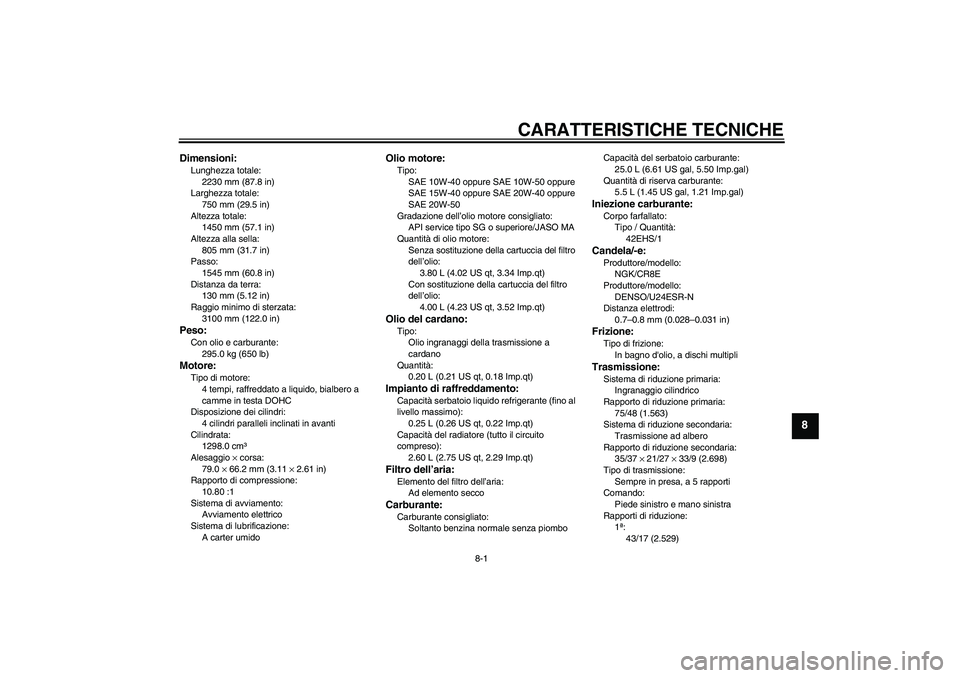

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2230 mm (87.8 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale:
1450 mm (57.1 in)
Altezza alla sella:
805 mm (31.7 in)
Passo:
1545 mm (60.8 in)
Distanza da terra:
130 mm (5.12 in)
Raggio minimo di sterzata:
3100 mm (122.0 in)Peso:Con olio e carburante:
295.0 kg (650 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri paralleli inclinati in avanti
Cilindrata:
1298.0 cm³
Alesaggio × corsa:
79.0 × 66.2 mm (3.11 × 2.61 in)
Rapporto di compressione:
10.80 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE 10W-40 oppure SAE 10W-50 oppure
SAE 15W-40 oppure SAE 20W-40 oppure
SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
4.00 L (4.23 US qt, 3.52 Imp.qt)Olio del cardano:Tipo:
Olio ingranaggi della trasmissione a
cardano
Quantità:
0.20 L (0.21 US qt, 0.18 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina normale senza piomboCapacità del serbatoio carburante:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantità di riserva carburante:
5.5 L (1.45 US gal, 1.21 Imp.gal)
Iniezione carburante:Corpo farfallato:
Tipo / Quantità:
42EHS/1Candela/-e:Produttore/modello:
NGK/CR8E
Produttore/modello:
DENSO/U24ESR-N
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
75/48 (1.563)
Sistema di riduzione secondaria:
Trasmissione ad albero
Rapporto di riduzione secondaria:
35/37 × 21/27 × 33/9 (2.698)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Piede sinistro e mano sinistra
Rapporti di riduzione:
1ª:
43/17 (2.529)
U2D2H3H0.book Page 1 Thursday, September 25, 2008 9:21 AM
Page 98 of 106

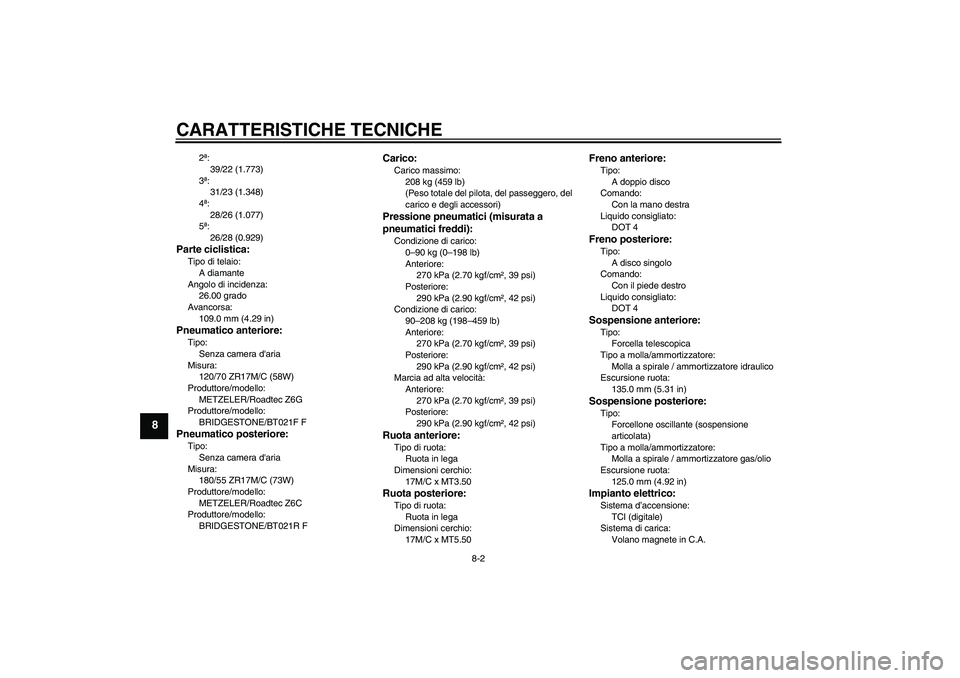

CARATTERISTICHE TECNICHE
8-2
8
2ª:
39/22 (1.773)
3ª:
31/23 (1.348)
4ª:
28/26 (1.077)
5ª:
26/28 (0.929)
Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
26.00 grado
Avancorsa:
109.0 mm (4.29 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
METZELER/Roadtec Z6G
Produttore/modello:
BRIDGESTONE/BT021F FPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello:
METZELER/Roadtec Z6C
Produttore/modello:
BRIDGESTONE/BT021R F
Carico:Carico massimo:
208 kg (459 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
270 kPa (2.70 kgf/cm², 39 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico:
90–208 kg (198–459 lb)
Anteriore:
270 kPa (2.70 kgf/cm², 39 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
270 kPa (2.70 kgf/cm², 39 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50
Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
135.0 mm (5.31 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
125.0 mm (4.92 in)Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.
U2D2H3H0.book Page 2 Thursday, September 25, 2008 9:21 AM
Page 99 of 106

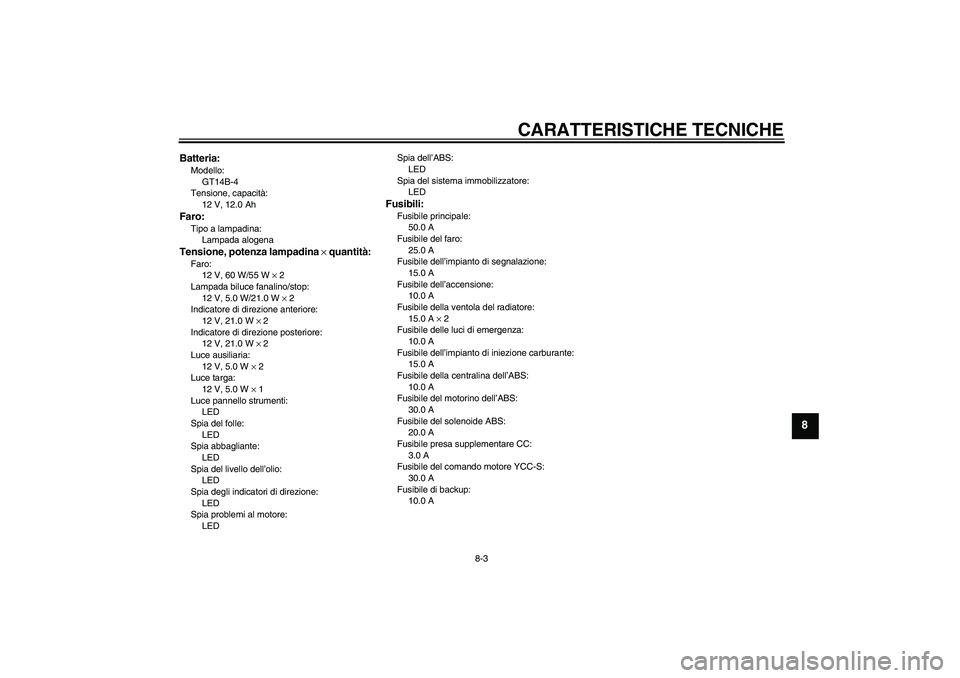

CARATTERISTICHE TECNICHE
8-3
8
Batteria:Modello:
GT14B-4
Tensione, capacità:
12 V, 12.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55 W × 2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore:
LEDSpia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile delle luci di emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile del comando motore YCC-S:
30.0 A
Fusibile di backup:
10.0 A
U2D2H3H0.book Page 3 Thursday, September 25, 2008 9:21 AM
Page 100 of 106

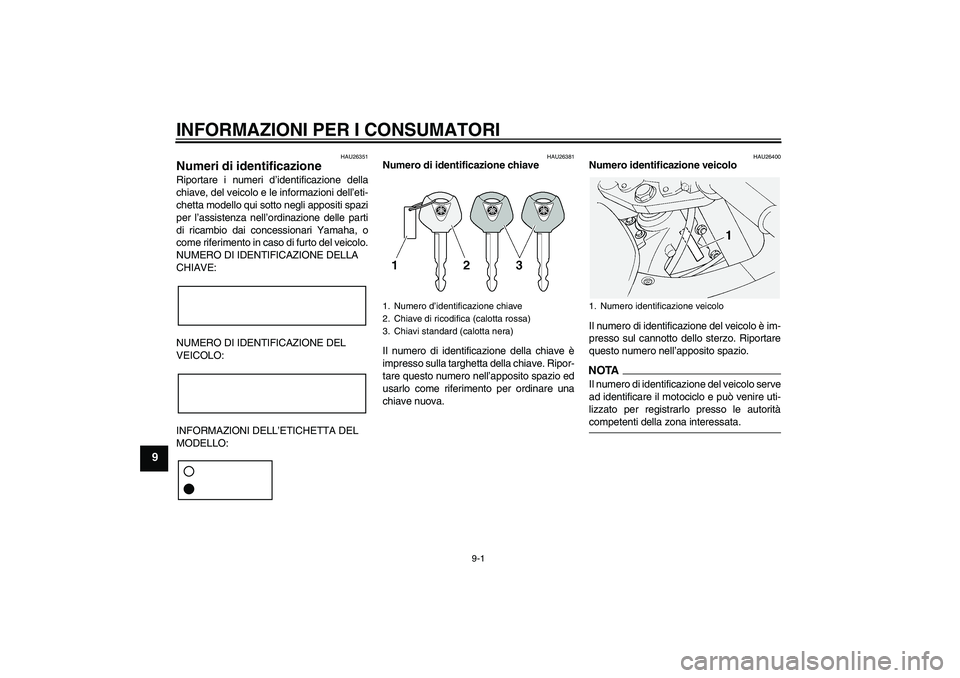

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U2D2H3H0.book Page 1 Thursday, September 25, 2008 9:21 AM
