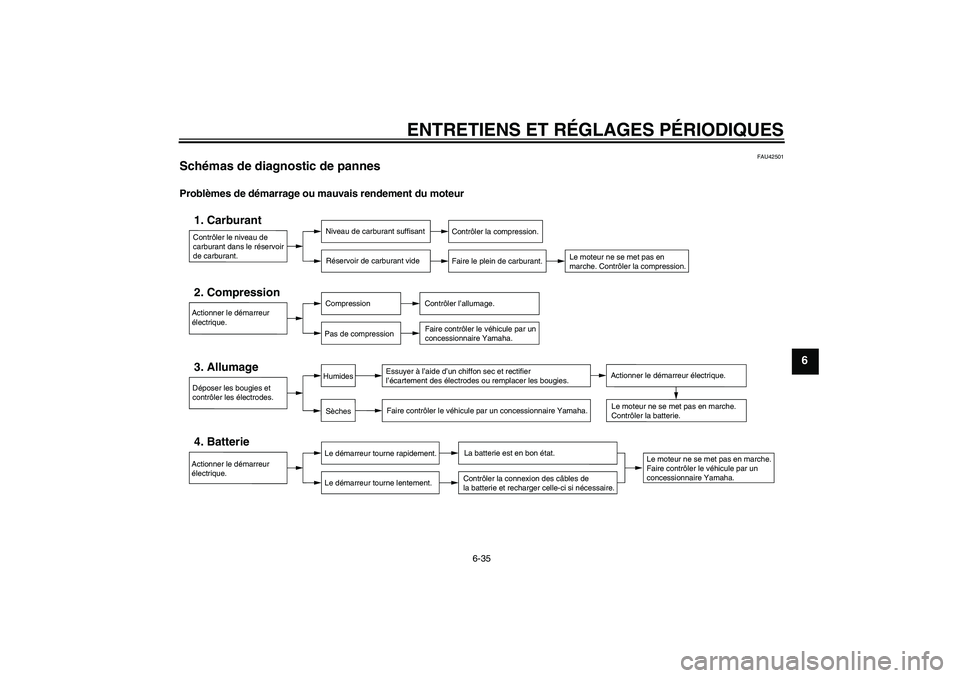

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
6
FAU42501
Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U2D2F3F0.book Page 35 Thursday, September 25, 2008 9:30 AM

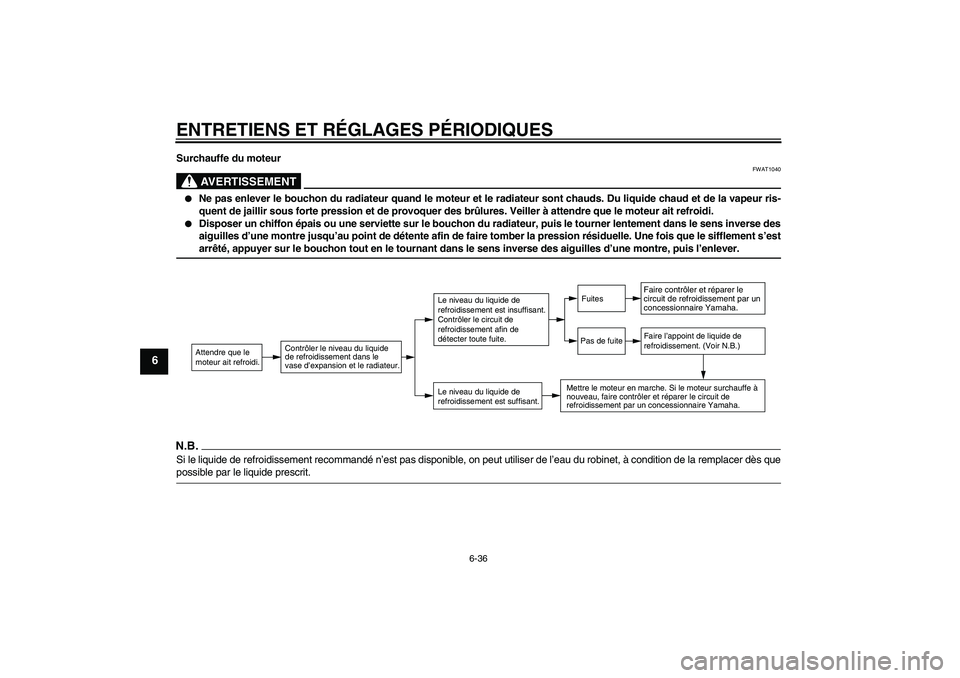

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-36
6
Surchauffe du moteur
AVERTISSEMENT
FWAT1040


Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.


Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’estarrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U2D2F3F0.book Page 36 Thursday, September 25, 2008 9:30 AM

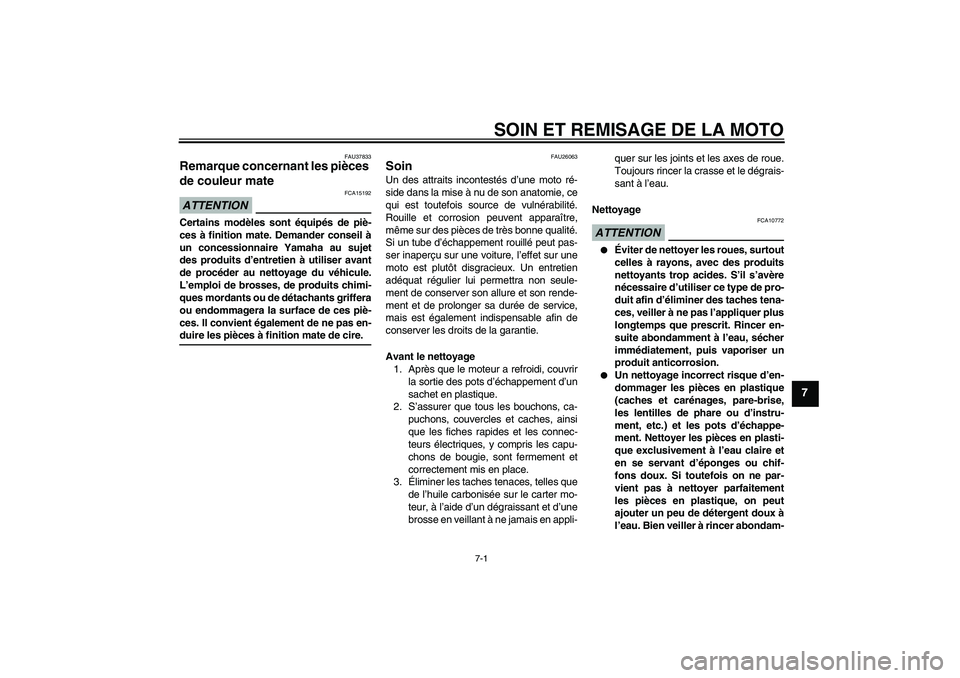

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-duire les pièces à finition mate de cire.
FAU26063
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Après que le moteur a refroidi, couvrir
la sortie des pots d’échappement d’un
sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10772


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
U2D2F3F0.book Page 1 Thursday, September 25, 2008 9:30 AM

SOIN ET REMISAGE DE LA MOTO
7-2
7
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit nelaisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.
N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10791]
2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses surfa-
ces métalliques, y compris les surfa-
ces chromées ou nickelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
U2D2F3F0.book Page 2 Thursday, September 25, 2008 9:30 AM

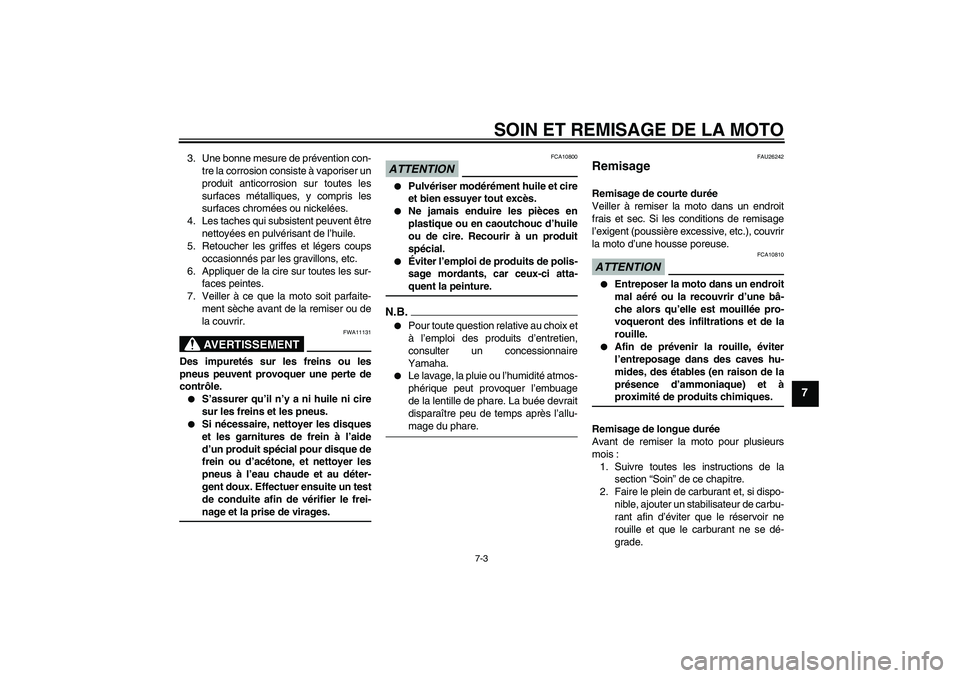

SOIN ET REMISAGE DE LA MOTO
7-3
7
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.

S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.

Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.


Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-mage du phare.
FAU26242
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.
U2D2F3F0.book Page 3 Thursday, September 25, 2008 9:30 AM

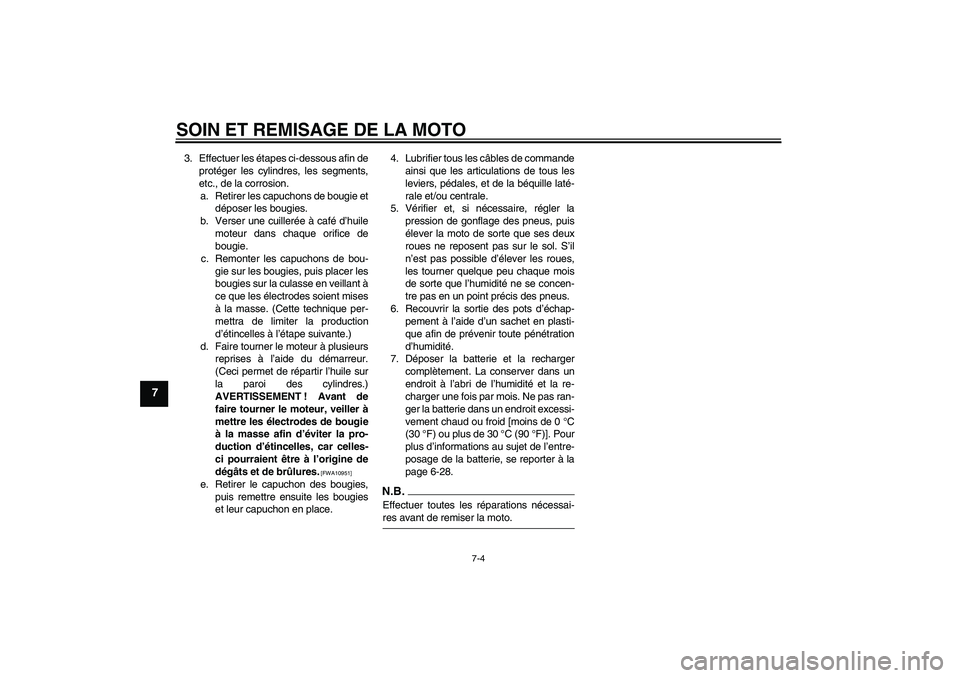

SOIN ET REMISAGE DE LA MOTO
7-4
7
3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-28.
N.B.Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U2D2F3F0.book Page 4 Thursday, September 25, 2008 9:30 AM

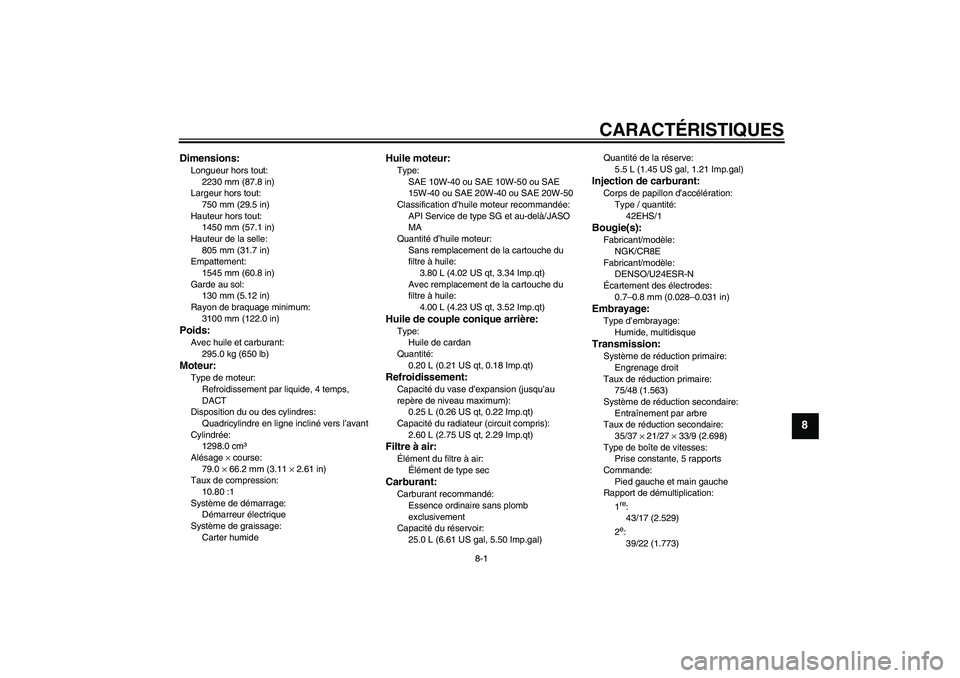

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2230 mm (87.8 in)
Largeur hors tout:
750 mm (29.5 in)
Hauteur hors tout:
1450 mm (57.1 in)
Hauteur de la selle:
805 mm (31.7 in)
Empattement:
1545 mm (60.8 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
3100 mm (122.0 in)Poids:Avec huile et carburant:
295.0 kg (650 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
1298.0 cm³
Alésage × course:
79.0 × 66.2 mm (3.11 × 2.61 in)
Taux de compression:
10.80 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE 10W-40 ou SAE 10W-50 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
4.00 L (4.23 US qt, 3.52 Imp.qt)Huile de couple conique arrière:Type:
Huile de cardan
Quantité:
0.20 L (0.21 US qt, 0.18 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type secCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
25.0 L (6.61 US gal, 5.50 Imp.gal)Quantité de la réserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Type / quantité:
42EHS/1Bougie(s):Fabricant/modèle:
NGK/CR8E
Fabricant/modèle:
DENSO/U24ESR-N
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
75/48 (1.563)
Système de réduction secondaire:
Entraînement par arbre
Taux de réduction secondaire:
35/37 × 21/27 × 33/9 (2.698)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Pied gauche et main gauche
Rapport de démultiplication:
1
re:
43/17 (2.529)
2e:
39/22 (1.773)
U2D2F3F0.book Page 1 Thursday, September 25, 2008 9:30 AM

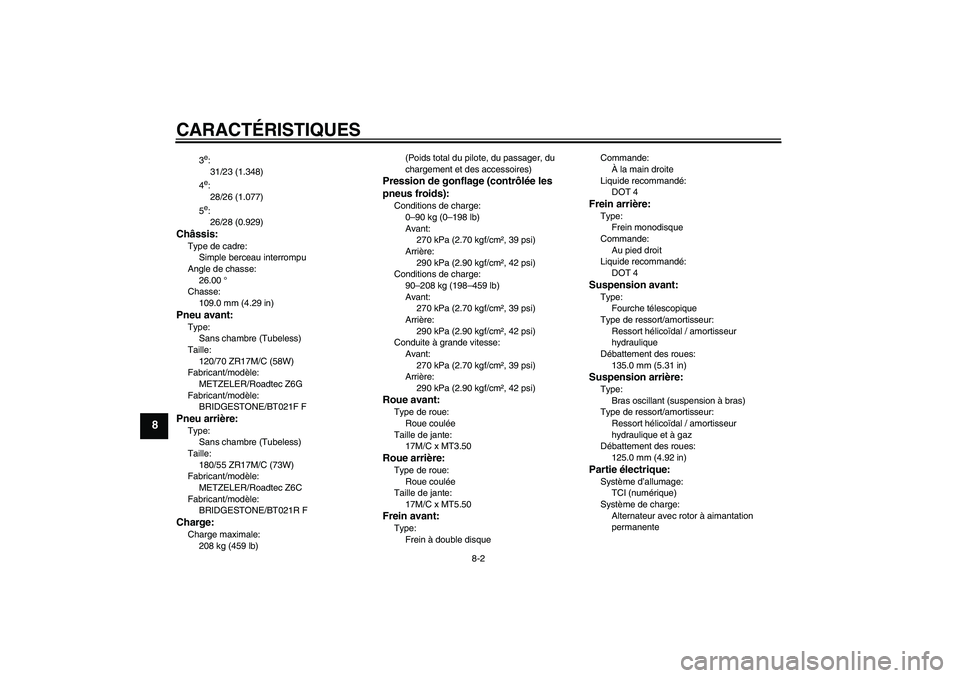

CARACTÉRISTIQUES
8-2
8
3e:
31/23 (1.348)
4e:
28/26 (1.077)
5e:
26/28 (0.929)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse:
26.00 °
Chasse:
109.0 mm (4.29 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
METZELER/Roadtec Z6G
Fabricant/modèle:
BRIDGESTONE/BT021F FPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
METZELER/Roadtec Z6C
Fabricant/modèle:
BRIDGESTONE/BT021R FCharge:Charge maximale:
208 kg (459 lb)(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
270 kPa (2.70 kgf/cm², 39 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conditions de charge:
90–208 kg (198–459 lb)
Avant:
270 kPa (2.70 kgf/cm², 39 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant:
270 kPa (2.70 kgf/cm², 39 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disqueCommande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
135.0 mm (5.31 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
125.0 mm (4.92 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanente
U2D2F3F0.book Page 2 Thursday, September 25, 2008 9:30 AM

CARACTÉRISTIQUES
8-3
8

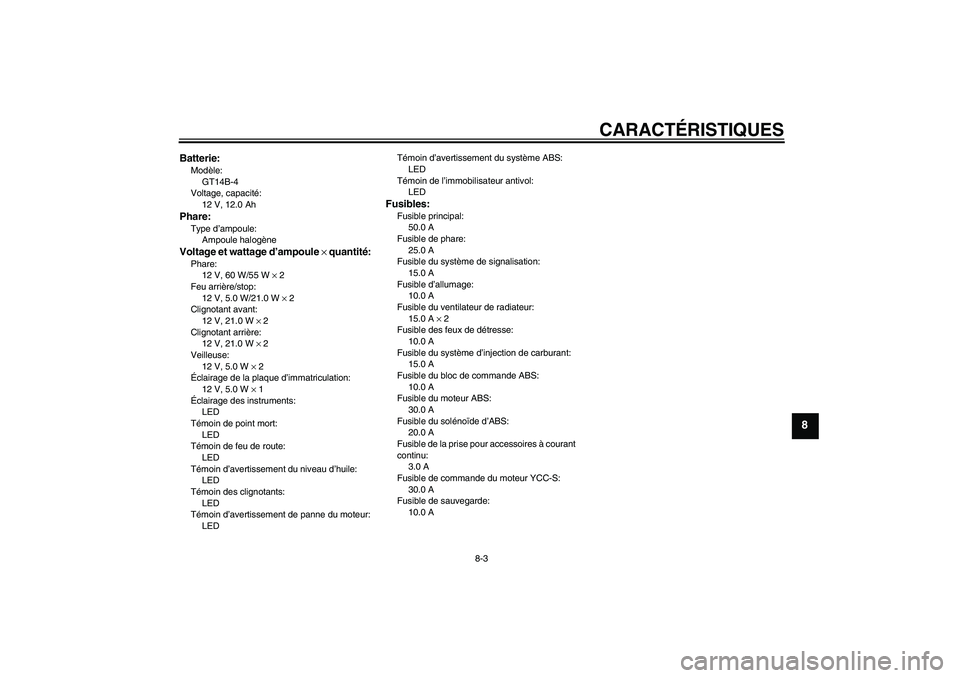

Batterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55 W × 2
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 2
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur:
LEDTémoin d’avertissement du système ABS:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
25.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
15.0 A × 2
Fusible des feux de détresse:
10.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS:
10.0 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible de la prise pour accessoires à courant
continu:
3.0 A
Fusible de commande du moteur YCC-S:
30.0 A
Fusible de sauvegarde:
10.0 A
U2D2F3F0.book Page 3 Thursday, September 25, 2008 9:30 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U2D2F3F0.book Page 1 Thursday, September 25, 2008 9:30 AM
