YAMAHA FJR1300AS 2010 Betriebsanleitungen (in German)

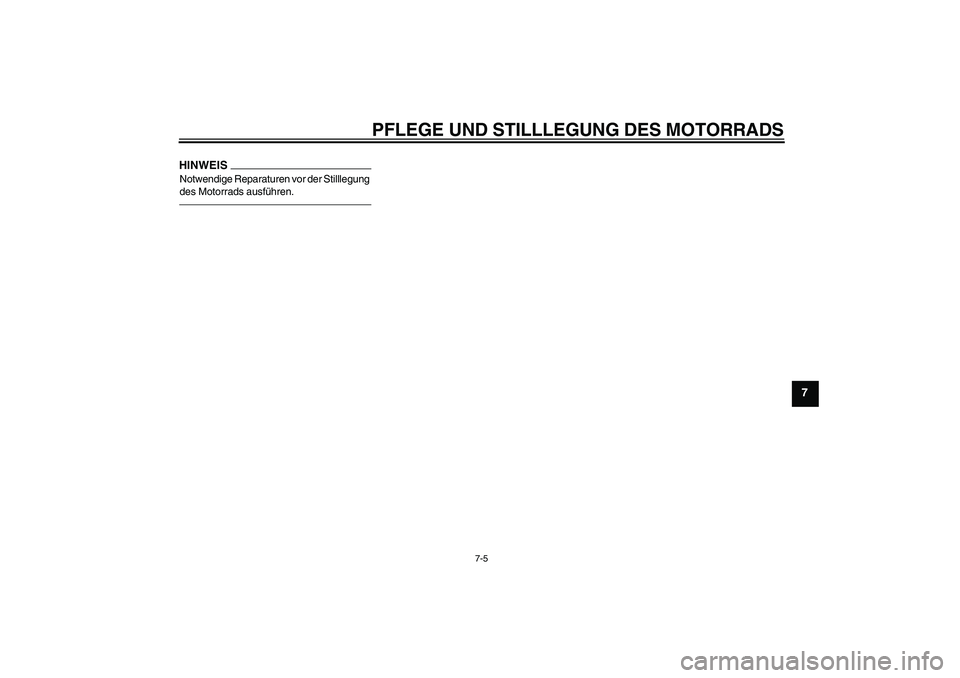

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U1DAG0G0.book Page 5 Thursday, January 14, 2010 7:16 PM

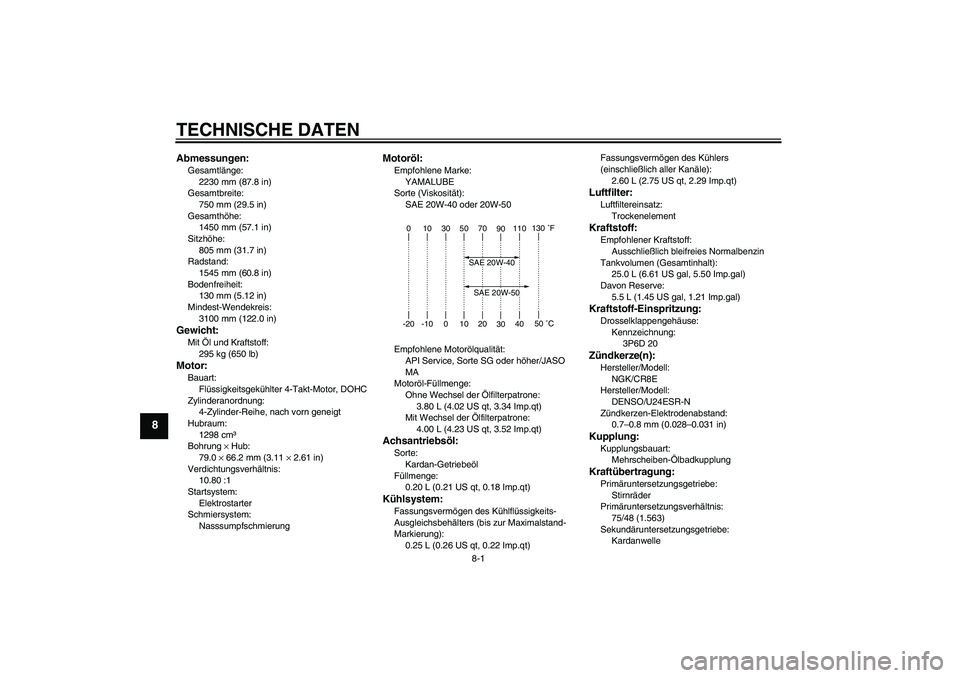

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
750 mm (29.5 in)
Gesamthöhe:
1450 mm (57.1 in)
Sitzhöhe:
805 mm (31.7 in)
Radstand:
1545 mm (60.8 in)
Bodenfreiheit:
130 mm (5.12 in)
Mindest-Wendekreis:
3100 mm (122.0 in)Gewicht:Mit Öl und Kraftstoff:
295 kg (650 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
1298 cm³
Bohrung × Hub:
79.0 × 66.2 mm (3.11 × 2.61 in)
Verdichtungsverhältnis:
10.80 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt, 3.52 Imp.qt)Achsantriebsöl:Sorte:
Kardan-Getriebeöl
Füllmenge:
0.20 L (0.21 US qt, 0.18 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.60 L (2.75 US qt, 2.29 Imp.qt)
Luftfilter:Luftfiltereinsatz:
TrockenelementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
25.0 L (6.61 US gal, 5.50 Imp.gal)
Davon Reserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
3P6D 20Zündkerze(n):Hersteller/Modell:
NGK/CR8E
Hersteller/Modell:
DENSO/U24ESR-N
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
75/48 (1.563)
Sekundäruntersetzungsgetriebe:
Kardanwelle
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U1DAG0G0.book Page 1 Thursday, January 14, 2010 7:16 PM

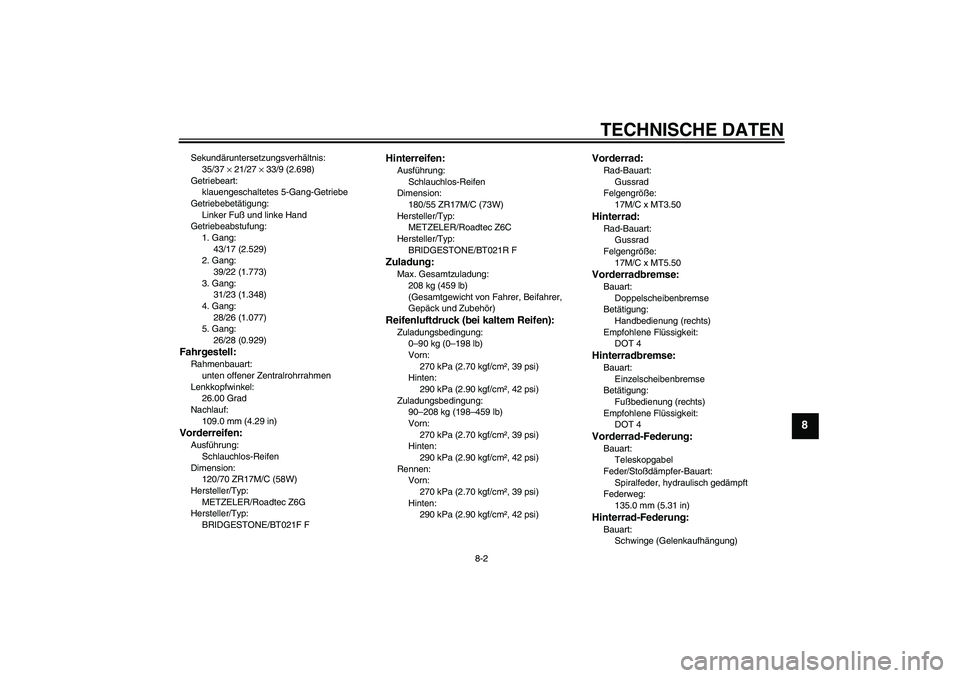

TECHNISCHE DATEN
8-2
8
Sekundäruntersetzungsverhältnis:
35/37 × 21/27 × 33/9 (2.698)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Linker Fuß und linke Hand
Getriebeabstufung:
1. Gang:
43/17 (2.529)
2. Gang:
39/22 (1.773)
3. Gang:
31/23 (1.348)
4. Gang:
28/26 (1.077)
5. Gang:
26/28 (0.929)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
METZELER/Roadtec Z6G
Hersteller/Typ:
BRIDGESTONE/BT021F F
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
METZELER/Roadtec Z6C
Hersteller/Typ:
BRIDGESTONE/BT021R FZuladung:Max. Gesamtzuladung:
208 kg (459 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–208 kg (198–459 lb)
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
U1DAG0G0.book Page 2 Thursday, January 14, 2010 7:16 PM

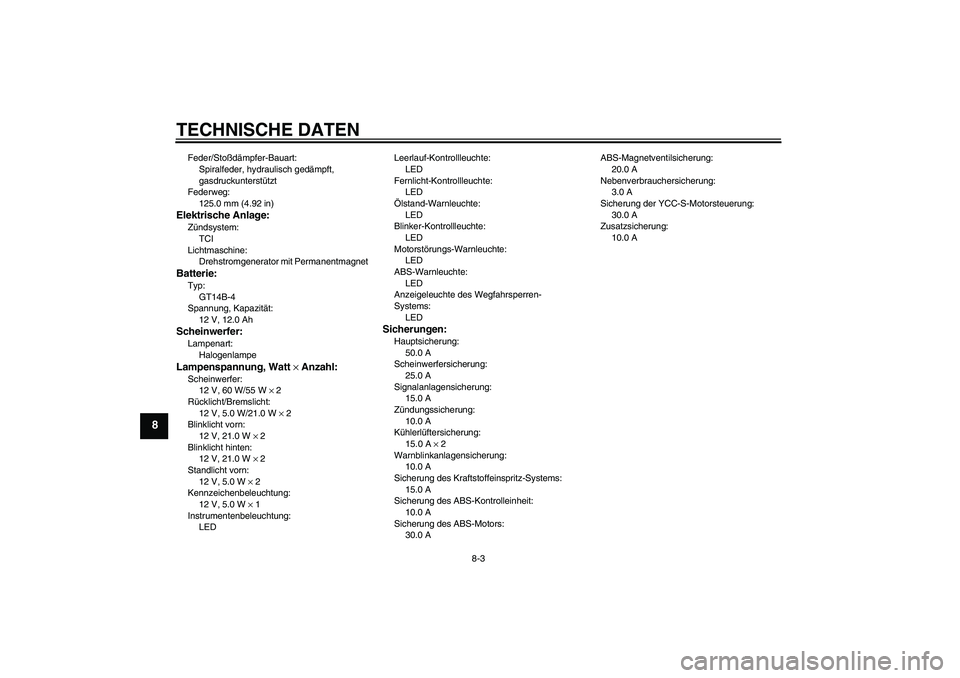

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
125.0 mm (4.92 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LEDLeerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A × 2
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Sicherung des ABS-Motors:
30.0 AABS-Magnetventilsicherung:
20.0 A
Nebenverbrauchersicherung:
3.0 A
Sicherung der YCC-S-Motorsteuerung:
30.0 A
Zusatzsicherung:
10.0 A
U1DAG0G0.book Page 3 Thursday, January 14, 2010 7:16 PM

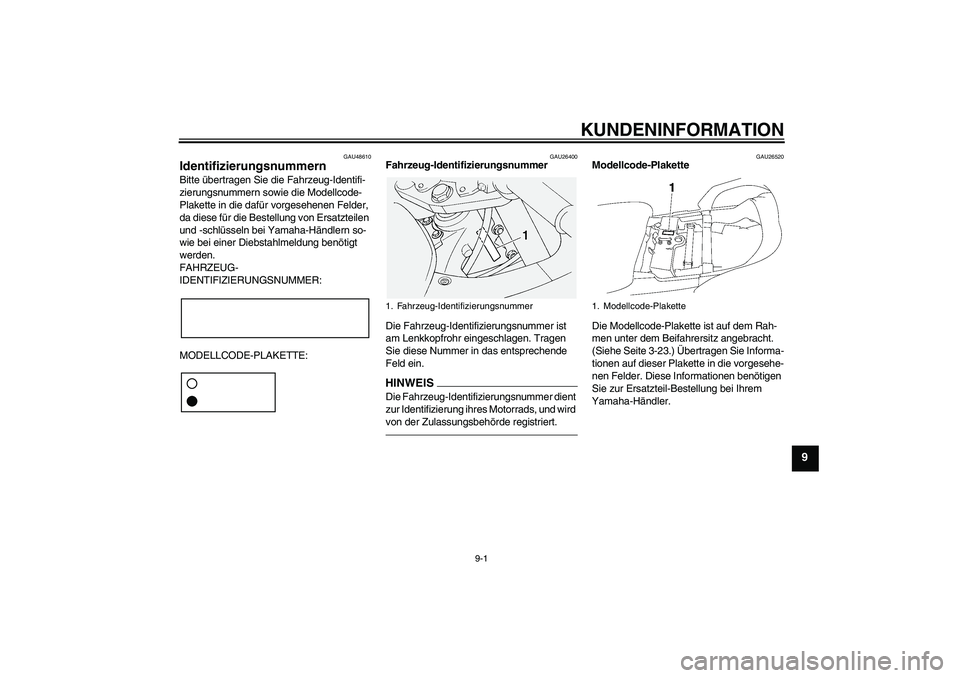

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-23.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1. Modellcode-Plakette
U1DAG0G0.book Page 1 Thursday, January 14, 2010 7:16 PM

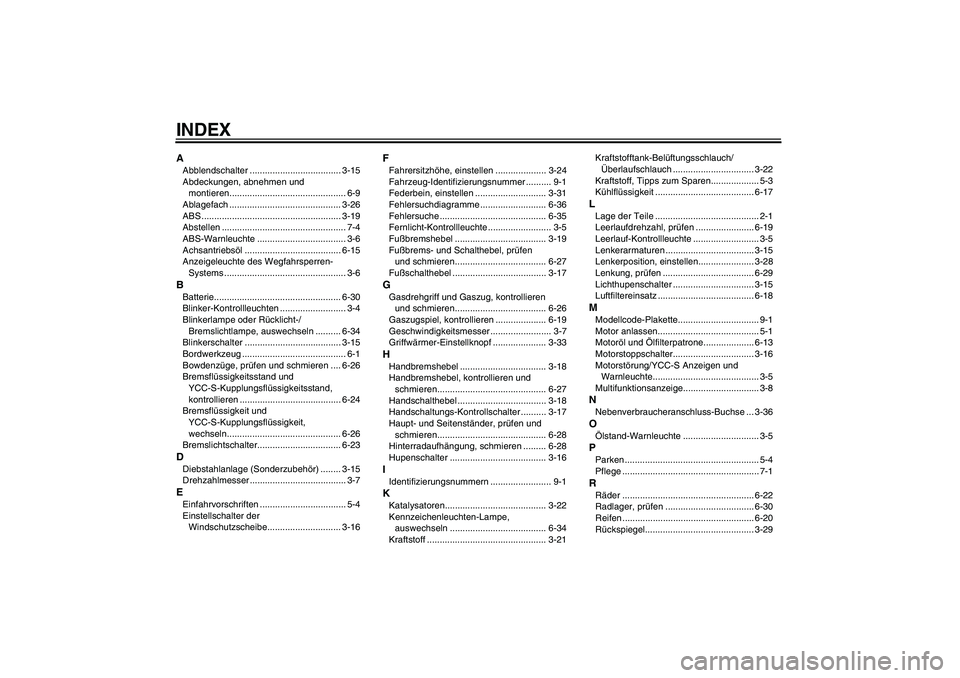

INDEXAAbblendschalter .................................... 3-15
Abdeckungen, abnehmen und
montieren.............................................. 6-9
Ablagefach ............................................ 3-26
ABS ....................................................... 3-19
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-15
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-6BBatterie.................................................. 6-30
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe oder Rücklicht-/
Bremslichtlampe, auswechseln .......... 6-34
Blinkerschalter ...................................... 3-15
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand und
YCC-S-Kupplungsflüssigkeitsstand,
kontrollieren ........................................ 6-24
Bremsflüssigkeit und
YCC-S-Kupplungsflüssigkeit,
wechseln............................................. 6-26
Bremslichtschalter................................. 6-23DDiebstahlanlage (Sonderzubehör) ........ 3-15
Drehzahlmesser ...................................... 3-7EEinfahrvorschriften .................................. 5-4
Einstellschalter der
Windschutzscheibe............................. 3-16
FFahrersitzhöhe, einstellen .................... 3-24
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-31
Fehlersuchdiagramme .......................... 6-36
Fehlersuche .......................................... 6-35
Fernlicht-Kontrollleuchte ......................... 3-5
Fußbremshebel .................................... 3-19
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-27
Fußschalthebel ..................................... 3-17GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-26
Gaszugspiel, kontrollieren .................... 6-19
Geschwindigkeitsmesser ........................ 3-7
Griffwärmer-Einstellknopf ..................... 3-33HHandbremshebel .................................. 3-18
Handbremshebel, kontrollieren und
schmieren........................................... 6-27
Handschalthebel ................................... 3-18
Handschaltungs-Kontrollschalter .......... 3-17
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-28
Hinterradaufhängung, schmieren ......... 6-28
Hupenschalter ...................................... 3-16IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-22
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-34
Kraftstoff ............................................... 3-21Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-22
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit ....................................... 6-17
LLage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-19
Leerlauf-Kontrollleuchte .......................... 3-5
Lenkerarmaturen ................................... 3-15
Lenkerposition, einstellen...................... 3-28
Lenkung, prüfen .................................... 6-29
Lichthupenschalter ................................ 3-15
Luftfiltereinsatz ...................................... 6-18MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-13
Motorstoppschalter................................ 3-16
Motorstörung/YCC-S Anzeigen und
Warnleuchte.......................................... 3-5
Multifunktionsanzeige.............................. 3-8NNebenverbraucheranschluss-Buchse ... 3-36OÖlstand-Warnleuchte .............................. 3-5PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-22
Radlager, prüfen ................................... 6-30
Reifen .................................................... 6-20
Rückspiegel........................................... 3-29
U1DAG0G0.book Page 1 Thursday, January 14, 2010 7:16 PM

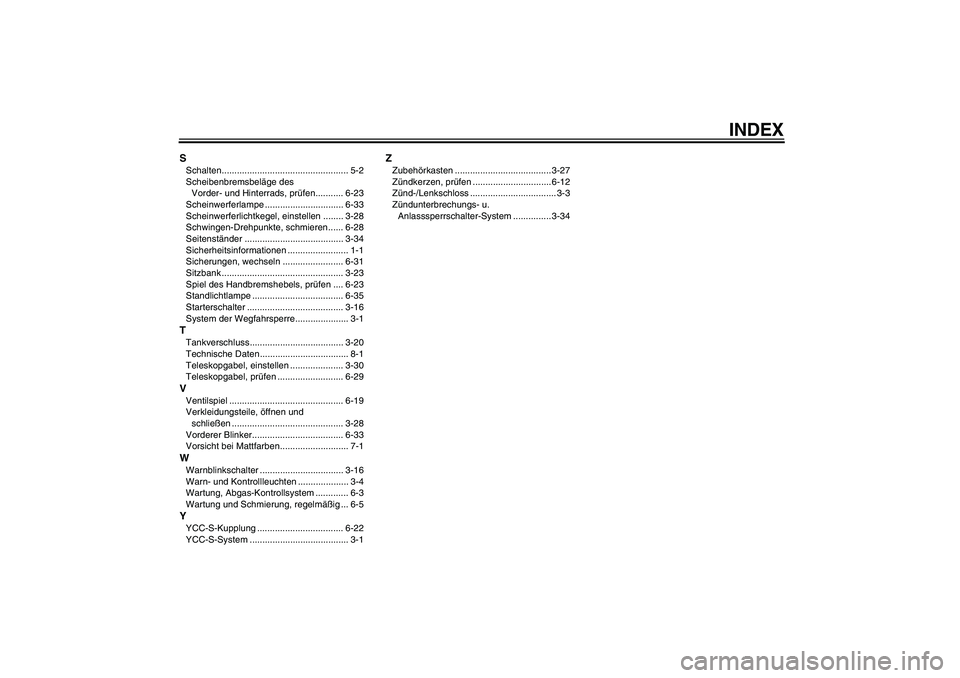

INDEX
SSchalten.................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen........... 6-23
Scheinwerferlampe ............................... 6-33
Scheinwerferlichtkegel, einstellen ........ 3-28
Schwingen-Drehpunkte, schmieren...... 6-28
Seitenständer ....................................... 3-34
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln ........................ 6-31
Sitzbank ................................................ 3-23
Spiel des Handbremshebels, prüfen .... 6-23
Standlichtlampe .................................... 6-35
Starterschalter ...................................... 3-16
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-20
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-30
Teleskopgabel, prüfen .......................... 6-29VVentilspiel ............................................. 6-19
Verkleidungsteile, öffnen und
schließen ............................................ 3-28
Vorderer Blinker.................................... 6-33
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-16
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5YYCC-S-Kupplung .................................. 6-22
YCC-S-System ....................................... 3-1
ZZubehörkasten ...................................... 3-27
Zündkerzen, prüfen ...............................6-12
Zünd-/Lenkschloss .................................. 3-3
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-34
U1DAG0G0.book Page 2 Thursday, January 14, 2010 7:16 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.01-0.3×1 CR
(G)
DIC183
