YAMAHA FJR1300AS 2010 Instructieboekje (in Dutch)

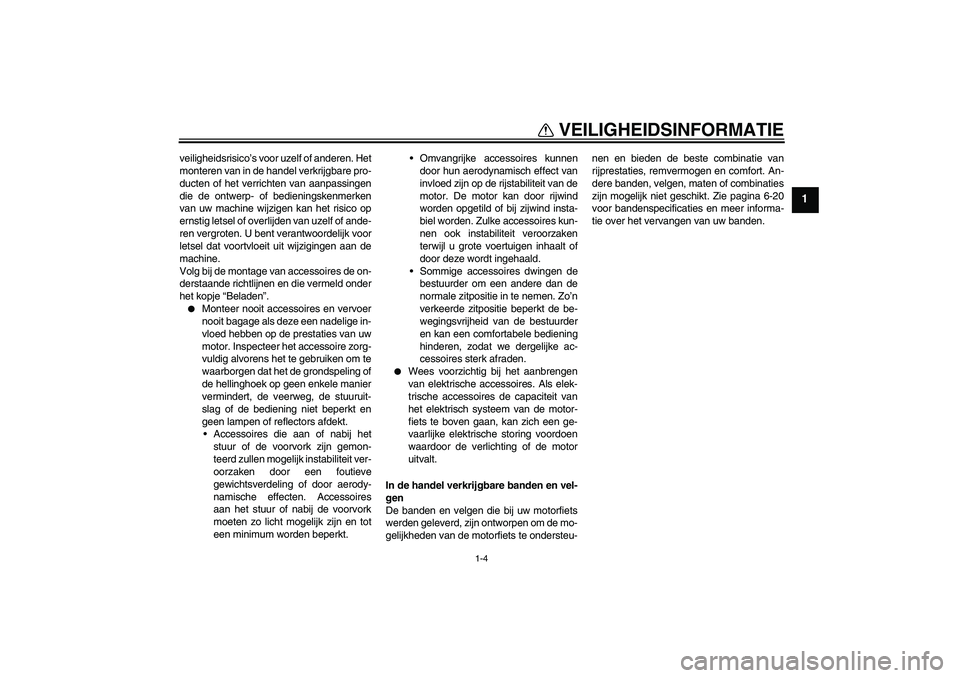

VEILIGHEIDSINFORMATIE
1-4
1
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.

Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.


Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-20
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
U1DAD0D0.book Page 4 Friday, January 15, 2010 2:48 PM

BESCHRIJVING
2-1
2
DAU10410

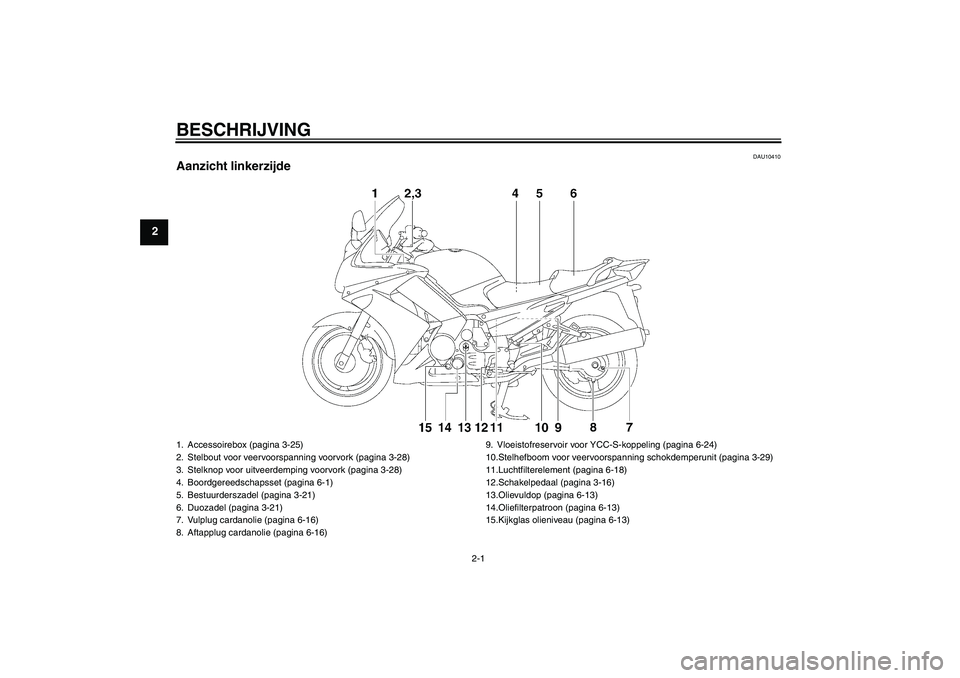

Aanzicht linkerzijde1. Accessoirebox (pagina 3-25)
2. Stelbout voor veervoorspanning voorvork (pagina 3-28)
3. Stelknop voor uitveerdemping voorvork (pagina 3-28)
4. Boordgereedschapsset (pagina 6-1)
5. Bestuurderszadel (pagina 3-21)
6. Duozadel (pagina 3-21)
7. Vulplug cardanolie (pagina 6-16)
8. Aftapplug cardanolie (pagina 6-16)9. Vloeistofreservoir voor YCC-S-koppeling (pagina 6-24)
10.Stelhefboom voor veervoorspanning schokdemperunit (pagina 3-29)
11.Luchtfilterelement (pagina 6-18)
12.Schakelpedaal (pagina 3-16)
13.Olievuldop (pagina 6-13)
14.Oliefilterpatroon (pagina 6-13)
15.Kijkglas olieniveau (pagina 6-13)U1DAD0D0.book Page 1 Friday, January 15, 2010 2:48 PM

BESCHRIJVING
2-2
2
DAU10420

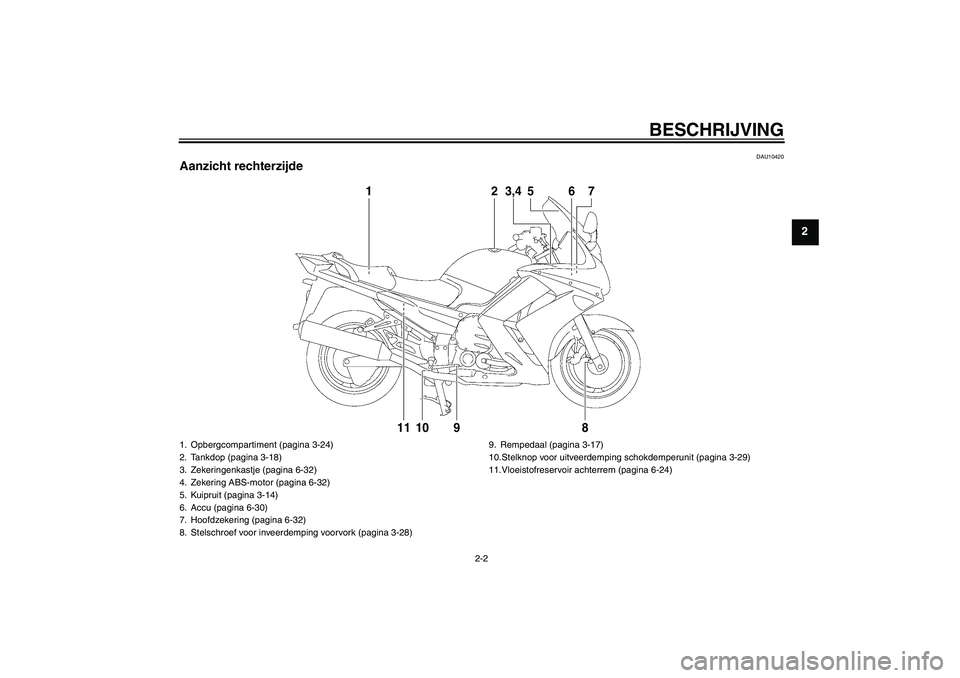

Aanzicht rechterzijde
12
3,4
5
6
78
9
10
11
1. Opbergcompartiment (pagina 3-24)
2. Tankdop (pagina 3-18)
3. Zekeringenkastje (pagina 6-32)
4. Zekering ABS-motor (pagina 6-32)
5. Kuipruit (pagina 3-14)
6. Accu (pagina 6-30)
7. Hoofdzekering (pagina 6-32)
8. Stelschroef voor inveerdemping voorvork (pagina 3-28)9. Rempedaal (pagina 3-17)
10.Stelknop voor uitveerdemping schokdemperunit (pagina 3-29)
11.Vloeistofreservoir achterrem (pagina 6-24)
U1DAD0D0.book Page 2 Friday, January 15, 2010 2:48 PM

BESCHRIJVING
2-3
2
DAU10430

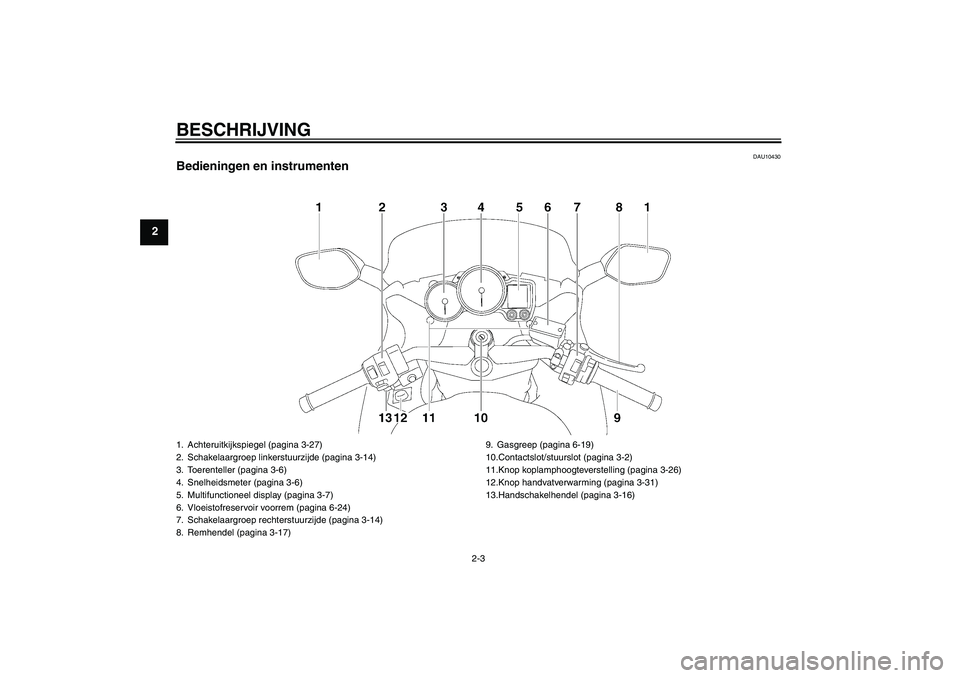

Bedieningen en instrumenten1. Achteruitkijkspiegel (pagina 3-27)
2. Schakelaargroep linkerstuurzijde (pagina 3-14)
3. Toerenteller (pagina 3-6)
4. Snelheidsmeter (pagina 3-6)
5. Multifunctioneel display (pagina 3-7)
6. Vloeistofreservoir voorrem (pagina 6-24)
7. Schakelaargroep rechterstuurzijde (pagina 3-14)
8. Remhendel (pagina 3-17)9. Gasgreep (pagina 6-19)
10.Contactslot/stuurslot (pagina 3-2)
11.Knop koplamphoogteverstelling (pagina 3-26)
12.Knop handvatverwarming (pagina 3-31)
13.Handschakelhendel (pagina 3-16)U1DAD0D0.book Page 3 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU40472

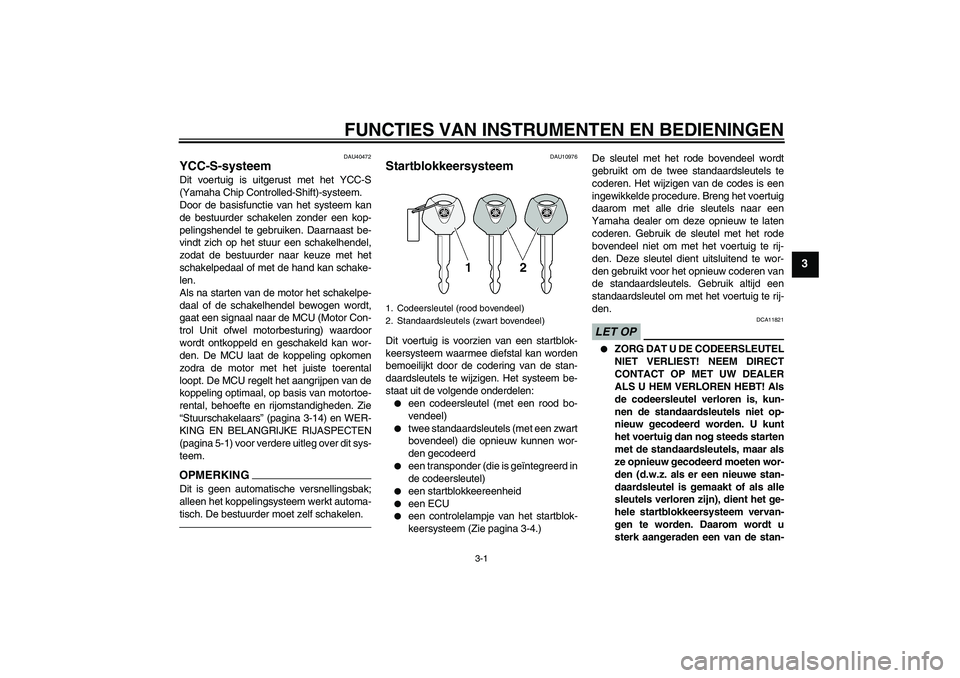

YCC-S-systeem Dit voertuig is uitgerust met het YCC-S
(Yamaha Chip Controlled-Shift)-systeem.
Door de basisfunctie van het systeem kan
de bestuurder schakelen zonder een kop-
pelingshendel te gebruiken. Daarnaast be-
vindt zich op het stuur een schakelhendel,
zodat de bestuurder naar keuze met het
schakelpedaal of met de hand kan schake-
len.
Als na starten van de motor het schakelpe-
daal of de schakelhendel bewogen wordt,
gaat een signaal naar de MCU (Motor Con-
trol Unit ofwel motorbesturing) waardoor
wordt ontkoppeld en geschakeld kan wor-
den. De MCU laat de koppeling opkomen
zodra de motor met het juiste toerental
loopt. De MCU regelt het aangrijpen van de
koppeling optimaal, op basis van motortoe-
rental, behoefte en rijomstandigheden. Zie
“Stuurschakelaars” (pagina 3-14) en WER-
KING EN BELANGRIJKE RIJASPECTEN
(pagina 5-1) voor verdere uitleg over dit sys-
teem.OPMERKINGDit is geen automatische versnellingsbak;
alleen het koppelingsysteem werkt automa-
tisch. De bestuurder moet zelf schakelen.
DAU10976
Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)


twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd


een transponder (die is geïntegreerd in
de codeersleutel)


een startblokkeereenheid


een ECU


een controlelampje van het startblok-
keersysteem (Zie pagina 3-4.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11821


ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U1DAD0D0.book Page 1 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.


Dompel de sleutels nooit in water.


Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.


Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).


Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.


Plaats nooit zware voorwerpen op
de sleutels.


U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.


U mag het plastic gedeelte van de
sleutels nooit demonteren.


Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.


Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.


Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-
nen ze signaalstoring veroorzaken.
DAU10472

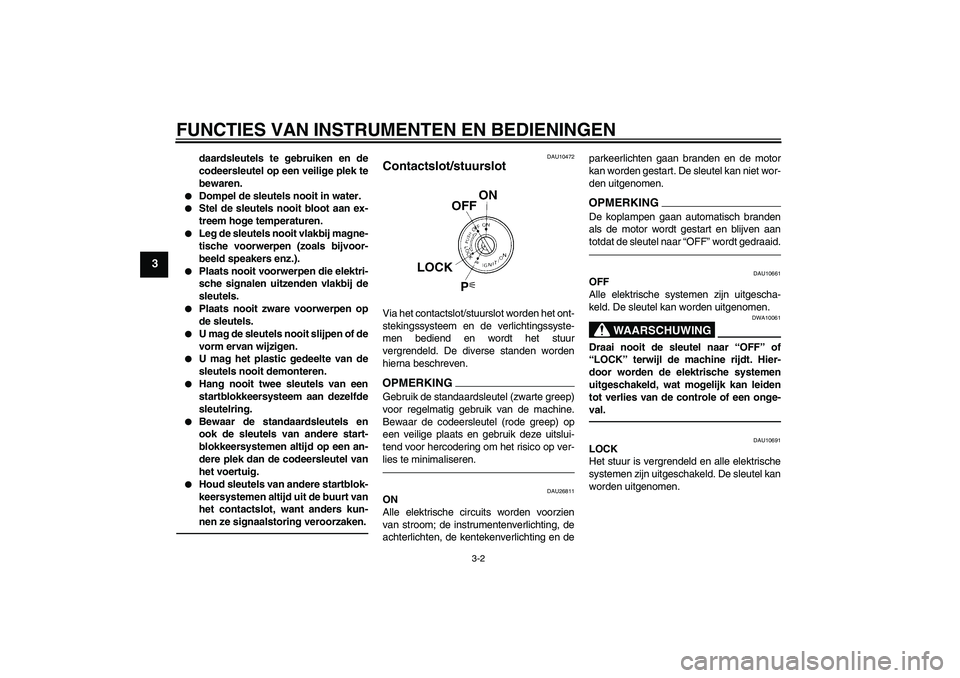

Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU26811
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, de
achterlichten, de kentekenverlichting en deparkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet wor-
den uitgenomen.
OPMERKINGDe koplampen gaan automatisch branden
als de motor wordt gestart en blijven aan
totdat de sleutel naar “OFF” wordt gedraaid.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10691
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
U1DAD0D0.book Page 2 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3

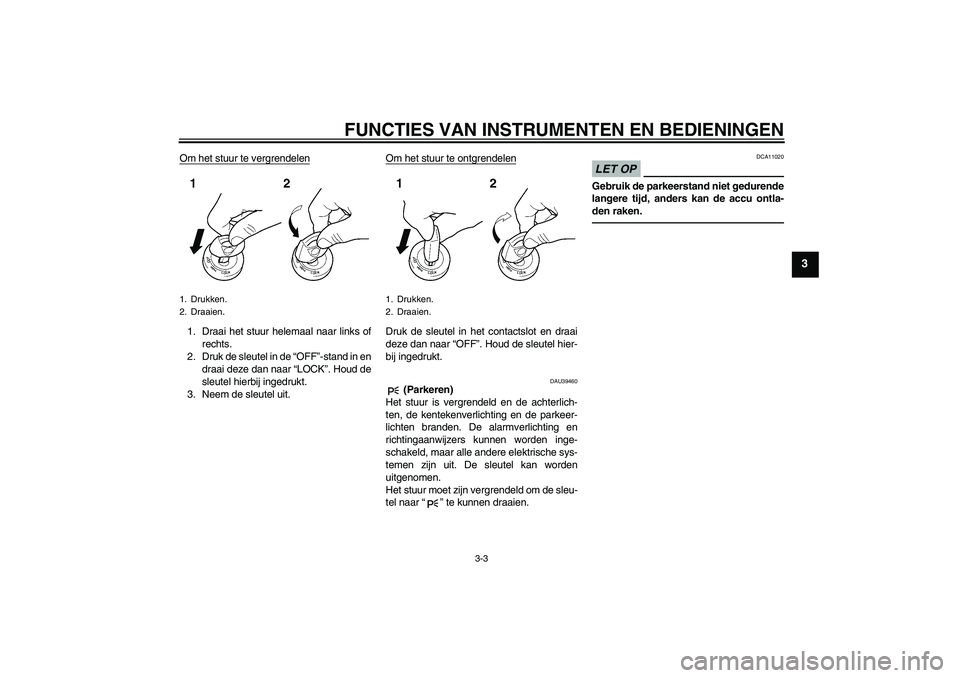

Om het stuur te vergrendelen1. Draai het stuur helemaal naar links of
rechts.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.Om het stuur te ontgrendelen
Druk de sleutel in het contactslot en draai
deze dan naar “OFF”. Houd de sleutel hier-
bij ingedrukt.
DAU39460
(Parkeren)
Het stuur is vergrendeld en de achterlich-
ten, de kentekenverlichting en de parkeer-
lichten branden. De alarmverlichting en
richtingaanwijzers kunnen worden inge-
schakeld, maar alle andere elektrische sys-
temen zijn uit. De sleutel kan worden
uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar“” te kunnen draaien.
LET OP
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
1. Drukken.
2. Draaien.
1. Drukken.
2. Draaien.
U1DAD0D0.book Page 3 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11004

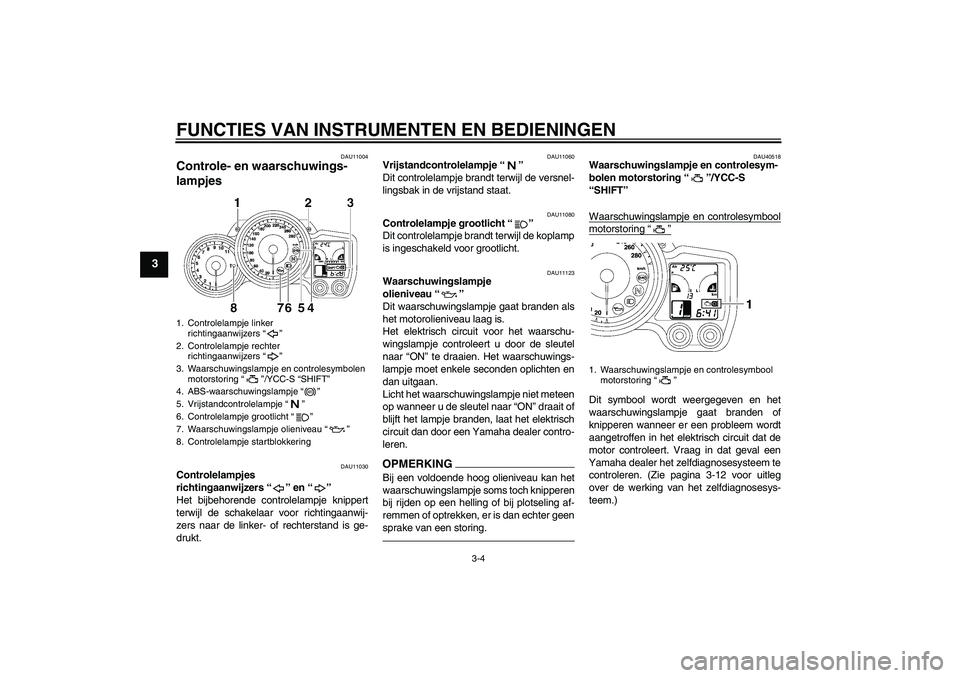

Controle- en waarschuwings-
lampjes
DAU11030
Controlelampjes
richtingaanwijzers“” en“”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11060
Vrijstandcontrolelampje“”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht“”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11123
Waarschuwingslampje
olieniveau“”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.OPMERKINGBij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knipperen
bij rijden op een helling of bij plotseling af-
remmen of optrekken, er is dan echter geen
sprake van een storing.
DAU40518
Waarschuwingslampje en controlesym-
bolen motorstoring“”/YCC-S
“SHIFT”
Waarschuwingslampje en controlesymboolmotorstoring“”Dit symbool wordt weergegeven en het
waarschuwingslampje gaat branden of
knipperen wanneer er een probleem wordt
aangetroffen in het elektrisch circuit dat de
motor controleert. Vraag in dat geval een
Yamaha dealer het zelfdiagnosesysteem te
controleren. (Zie pagina 3-12 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
1. Controlelampje linker
richtingaanwijzers“”
2. Controlelampje rechter
richtingaanwijzers“”
3. Waarschuwingslampje en controlesymbolen
motorstoring“”/YCC-S “SHIFT”
4. ABS-waarschuwingslampje“”
5. Vrijstandcontrolelampje“”
6. Controlelampje grootlicht“”
7. Waarschuwingslampje olieniveau“”
8. Controlelampje startblokkering
ABS
1. Waarschuwingslampje en controlesymbool
motorstoring“”
U1DAD0D0.book Page 4 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3

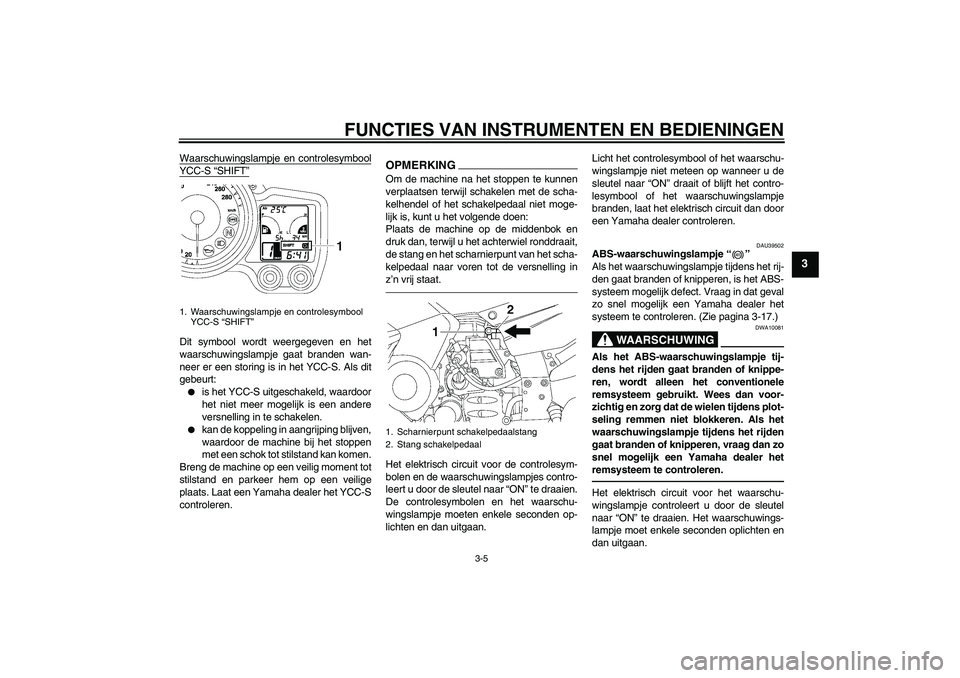

Waarschuwingslampje en controlesymboolYCC-S “SHIFT”Dit symbool wordt weergegeven en het
waarschuwingslampje gaat branden wan-
neer er een storing is in het YCC-S. Als dit
gebeurt:

is het YCC-S uitgeschakeld, waardoor
het niet meer mogelijk is een andere
versnelling in te schakelen.


kan de koppeling in aangrijping blijven,
waardoor de machine bij het stoppen
met een schok tot stilstand kan komen.
Breng de machine op een veilig moment tot
stilstand en parkeer hem op een veilige
plaats. Laat een Yamaha dealer het YCC-S
controleren.
OPMERKINGOm de machine na het stoppen te kunnen
verplaatsen terwijl schakelen met de scha-
kelhendel of het schakelpedaal niet moge-
lijk is, kunt u het volgende doen:
Plaats de machine op de middenbok en
druk dan, terwijl u het achterwiel ronddraait,
de stang en het scharnierpunt van het scha-
kelpedaal naar voren tot de versnelling in
z’n vrij staat.Het elektrisch circuit voor de controlesym-
bolen en de waarschuwingslampjes contro-
leert u door de sleutel naar “ON” te draaien.
De controlesymbolen en het waarschu-
wingslampje moeten enkele seconden op-
lichten en dan uitgaan.Licht het controlesymbool of het waarschu-
wingslampje niet meteen op wanneer u de
sleutel naar “ON” draait of blijft het contro-
lesymbool of het waarschuwingslampje
branden, laat het elektrisch circuit dan door
een Yamaha dealer controleren.
DAU39502
ABS-waarschuwingslampje“”
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het ABS-
systeem mogelijk defect. Vraag in dat geval
zo snel mogelijk een Yamaha dealer het
systeem te controleren. (Zie pagina 3-17.)
WAARSCHUWING
DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens plot-
seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen, vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
1. Waarschuwingslampje en controlesymbool
YCC-S “SHIFT”
1. Scharnierpunt schakelpedaalstang
2. Stang schakelpedaal
ABS
U1DAD0D0.book Page 5 Friday, January 15, 2010 2:48 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3

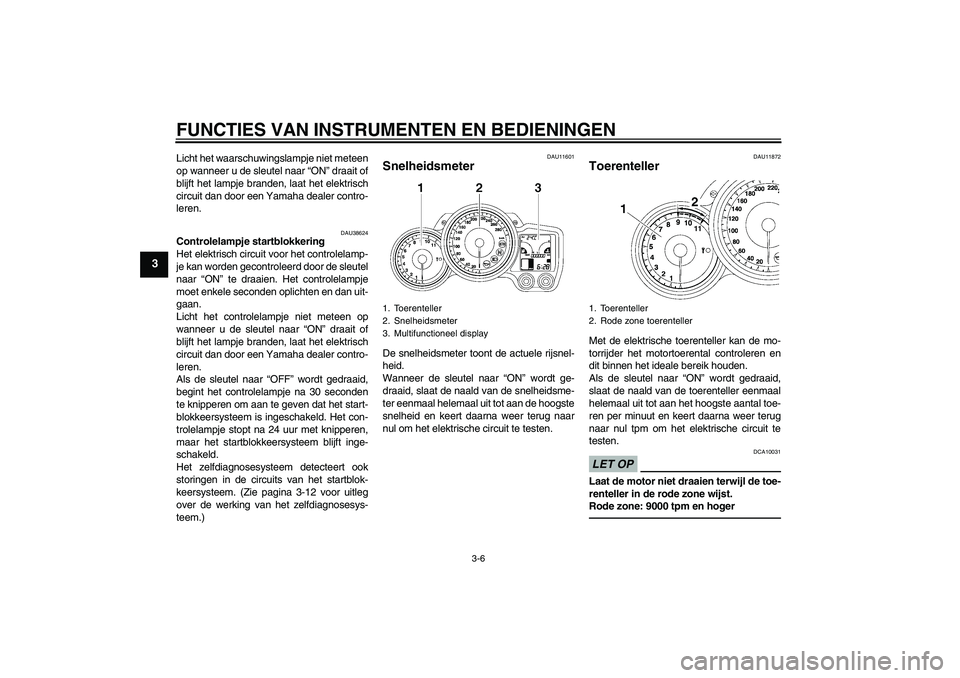

Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU38624
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-12 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
DAU11601
Snelheidsmeter De snelheidsmeter toont de actuele rijsnel-
heid.
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.
DAU11872
Toerenteller Met de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot aan het hoogste aantal toe-
ren per minuut en keert daarna weer terug
naar nul tpm om het elektrische circuit te
testen.LET OP
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 9000 tpm en hoger
1. Toerenteller
2. Snelheidsmeter
3. Multifunctioneel display
1. Toerenteller
2. Rode zone toerenteller
U1DAD0D0.book Page 6 Friday, January 15, 2010 2:48 PM
