YAMAHA FJR1300AS 2010 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN

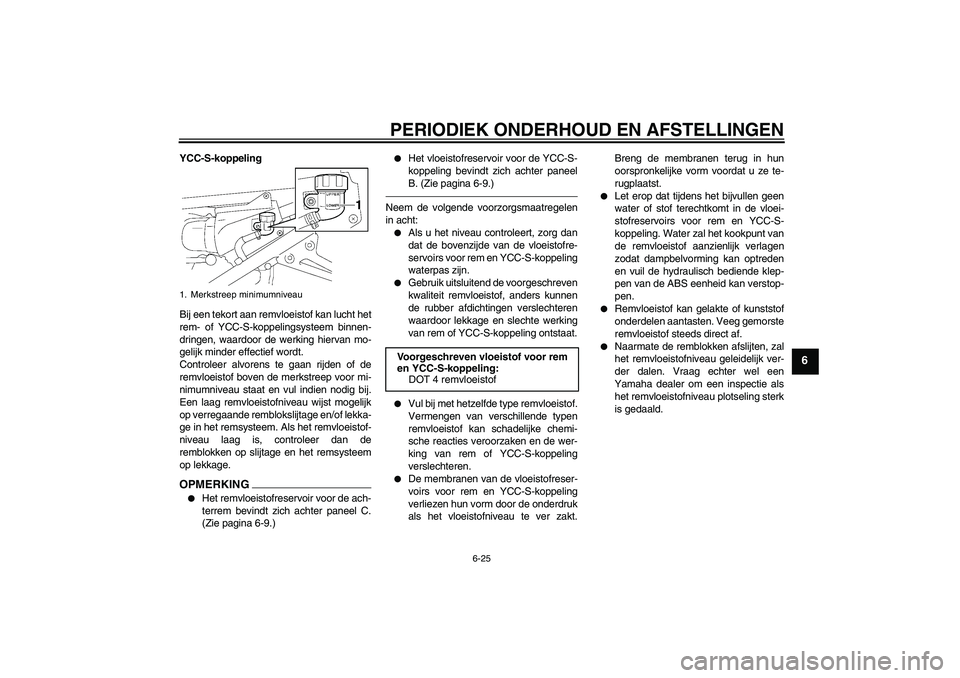

6-25
6
YCC-S-koppeling
Bij een tekort aan remvloeistof kan lucht het
rem- of YCC-S-koppelingsysteem binnen-
dringen, waardoor de werking hiervan mo-
gelijk minder effectief wordt.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.OPMERKING

Het remvloeistofreservoir voor de ach-
terrem bevindt zich achter paneel C.
(Zie pagina 6-9.)


Het vloeistofreservoir voor de YCC-S-
koppeling bevindt zich achter paneel
B. (Zie pagina 6-9.)
Neem de volgende voorzorgsmaatregelen
in acht:

Als u het niveau controleert, zorg dan
dat de bovenzijde van de vloeistofre-
servoirs voor rem en YCC-S-koppeling
waterpas zijn.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
waardoor lekkage en slechte werking
van rem of YCC-S-koppeling ontstaat.


Vul bij met hetzelfde type remvloeistof.
Vermengen van verschillende typen
remvloeistof kan schadelijke chemi-
sche reacties veroorzaken en de wer-
king van rem of YCC-S-koppeling
verslechteren.


De membranen van de vloeistofreser-
voirs voor rem en YCC-S-koppeling
verliezen hun vorm door de onderdruk
als het vloeistofniveau te ver zakt.Breng de membranen terug in hun
oorspronkelijke vorm voordat u ze te-
rugplaatst.


Let erop dat tijdens het bijvullen geen
water of stof terechtkomt in de vloei-
stofreservoirs voor rem en YCC-S-
koppeling. Water zal het kookpunt van
de remvloeistof aanzienlijk verlagen
zodat dampbelvorming kan optreden
en vuil de hydraulisch bediende klep-
pen van de ABS eenheid kan verstop-
pen.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Merkstreep minimumniveau
Voorgeschreven vloeistof voor rem
en YCC-S-koppeling:
DOT 4 remvloeistof
U1DAD0D0.book Page 25 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

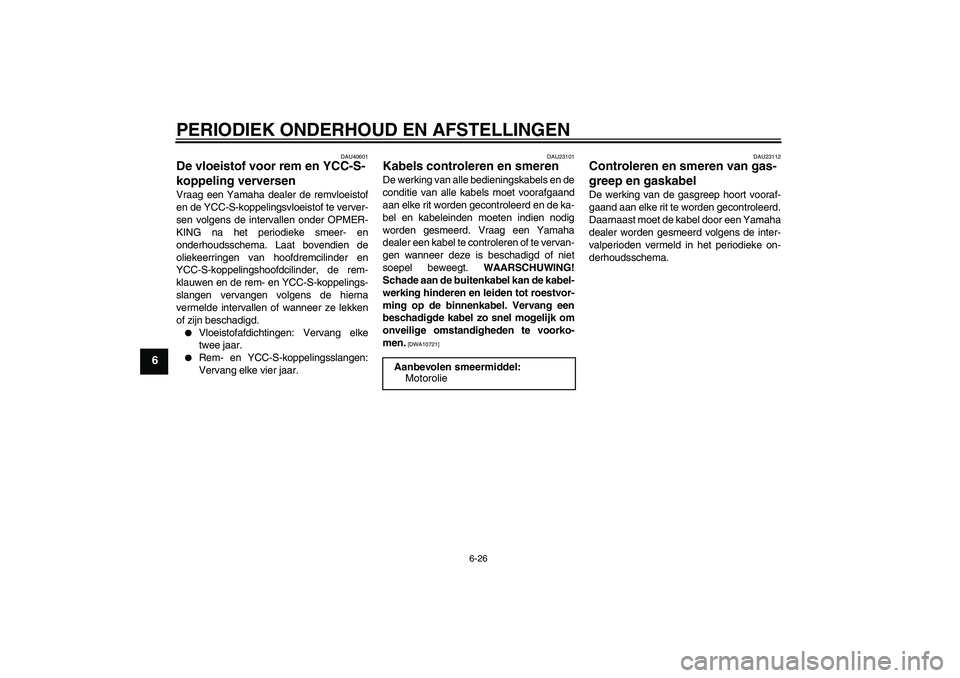

6-26
6
DAU40601
De vloeistof voor rem en YCC-S-
koppeling verversen Vraag een Yamaha dealer de remvloeistof
en de YCC-S-koppelingsvloeistof te verver-
sen volgens de intervallen onder OPMER-
KING na het periodieke smeer- en
onderhoudsschema. Laat bovendien de
oliekeerringen van hoofdremcilinder en
YCC-S-koppelingshoofdcilinder, de rem-
klauwen en de rem- en YCC-S-koppelings-
slangen vervangen volgens de hierna
vermelde intervallen of wanneer ze lekken
of zijn beschadigd.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Rem- en YCC-S-koppelingsslangen:
Vervang elke vier jaar.
DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23112
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
Aanbevolen smeermiddel:
Motorolie
U1DAD0D0.book Page 26 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

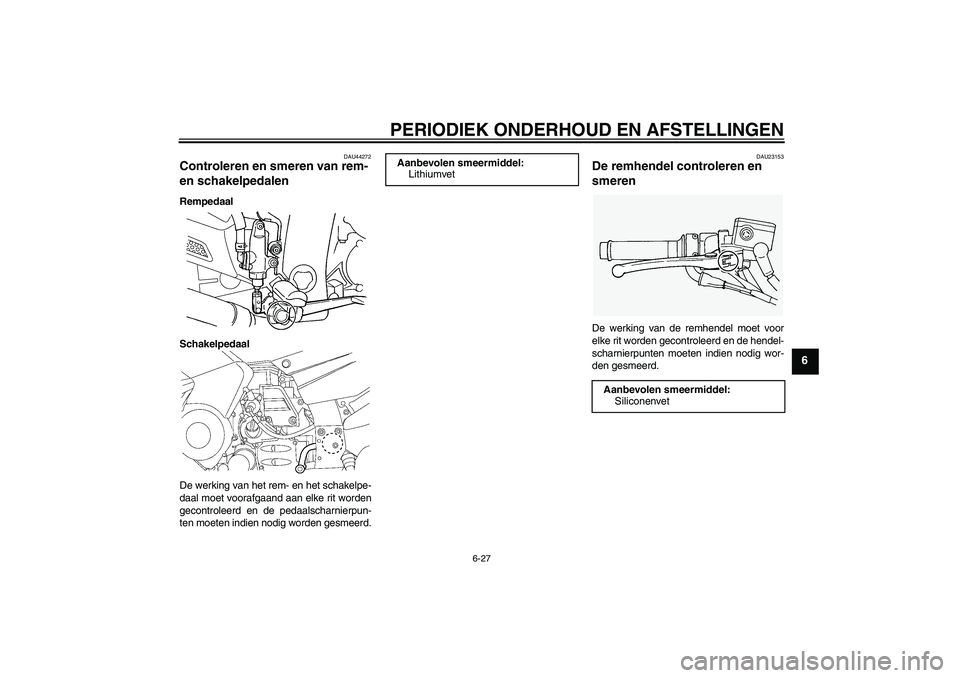

6-27
6
DAU44272
Controleren en smeren van rem-
en schakelpedalen Rempedaal
Schakelpedaal
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU23153
De remhendel controleren en
smeren De werking van de remhendel moet voor
elke rit worden gecontroleerd en de hendel-
scharnierpunten moeten indien nodig wor-
den gesmeerd.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Siliconenvet
U1DAD0D0.book Page 27 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

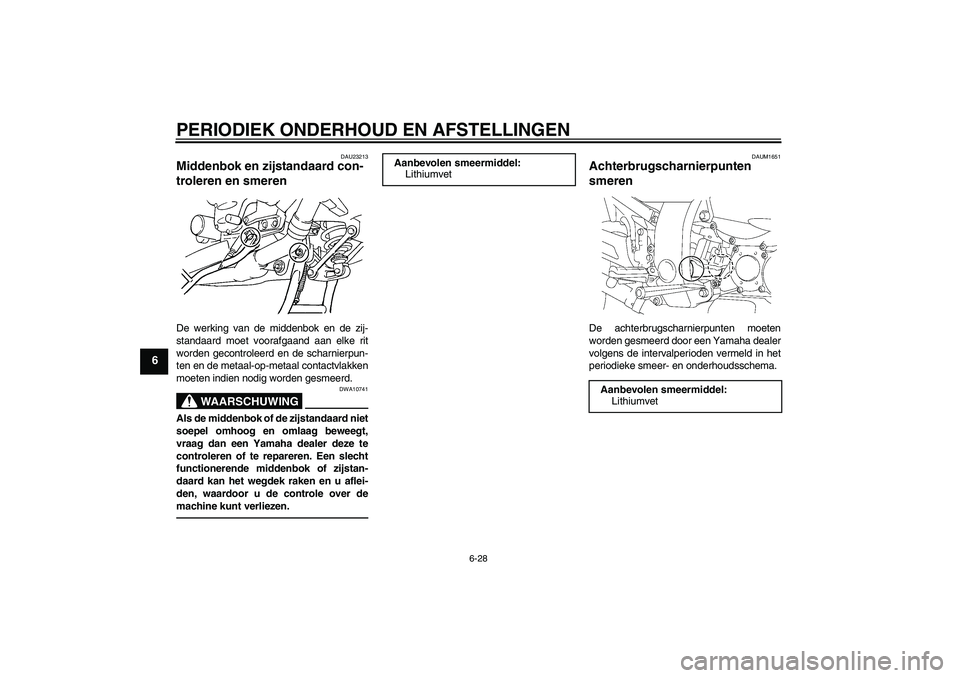

6-28
6
DAU23213
Middenbok en zijstandaard con-
troleren en smeren De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over de
machine kunt verliezen.
DAUM1651
Achterbrugscharnierpunten
smeren De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U1DAD0D0.book Page 28 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

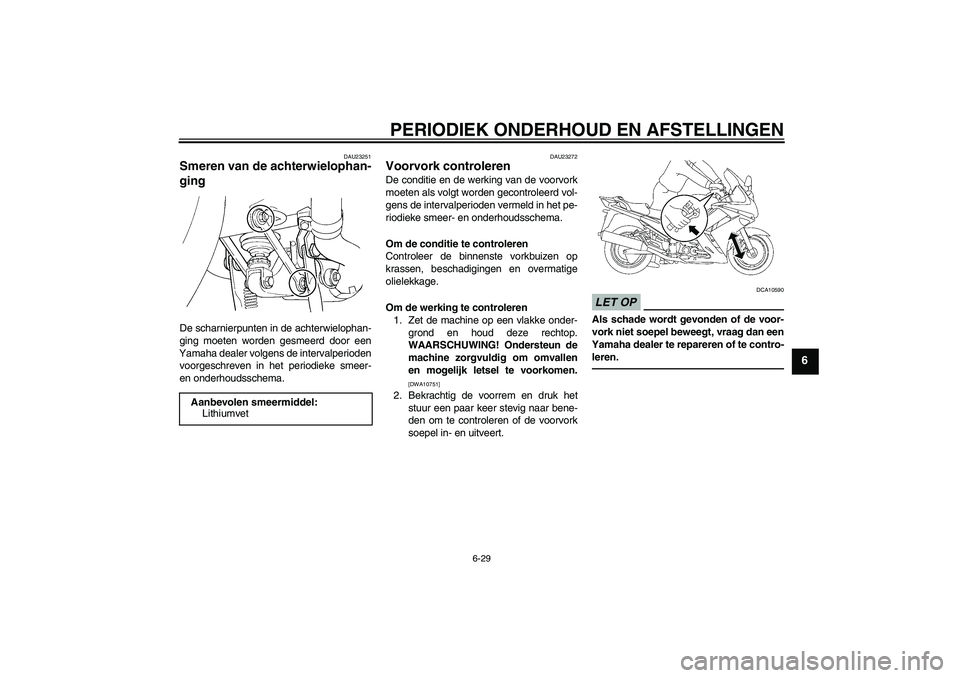

6-29
6
DAU23251
Smeren van de achterwielophan-
ging De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
Aanbevolen smeermiddel:
Lithiumvet
U1DAD0D0.book Page 29 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

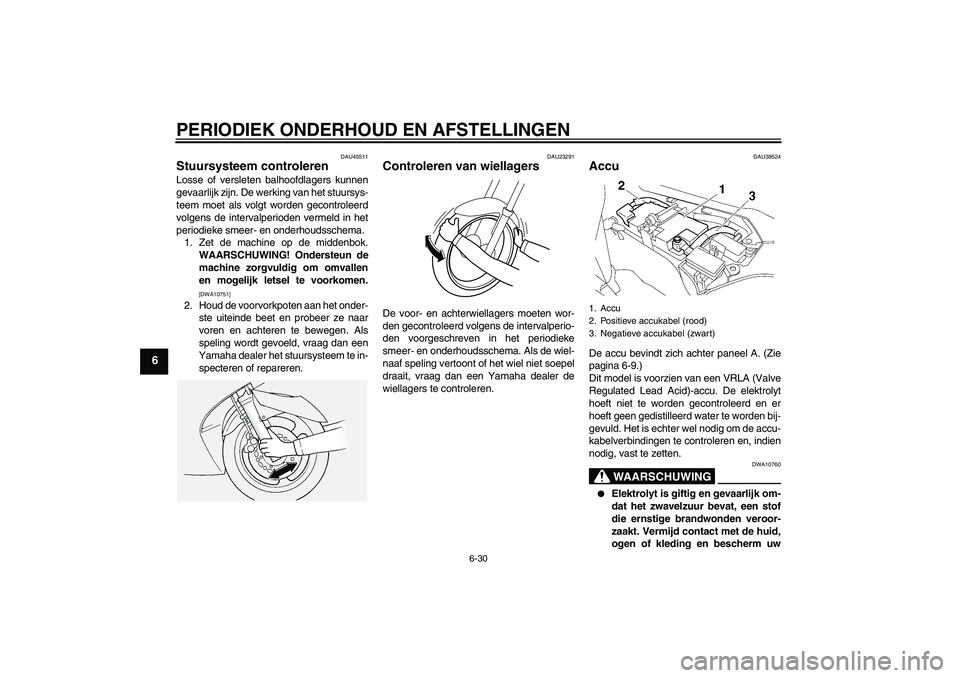

6-30
6
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23291
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU39524
Accu De accu bevindt zich achter paneel A. (Zie
pagina 6-9.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
U1DAD0D0.book Page 30 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

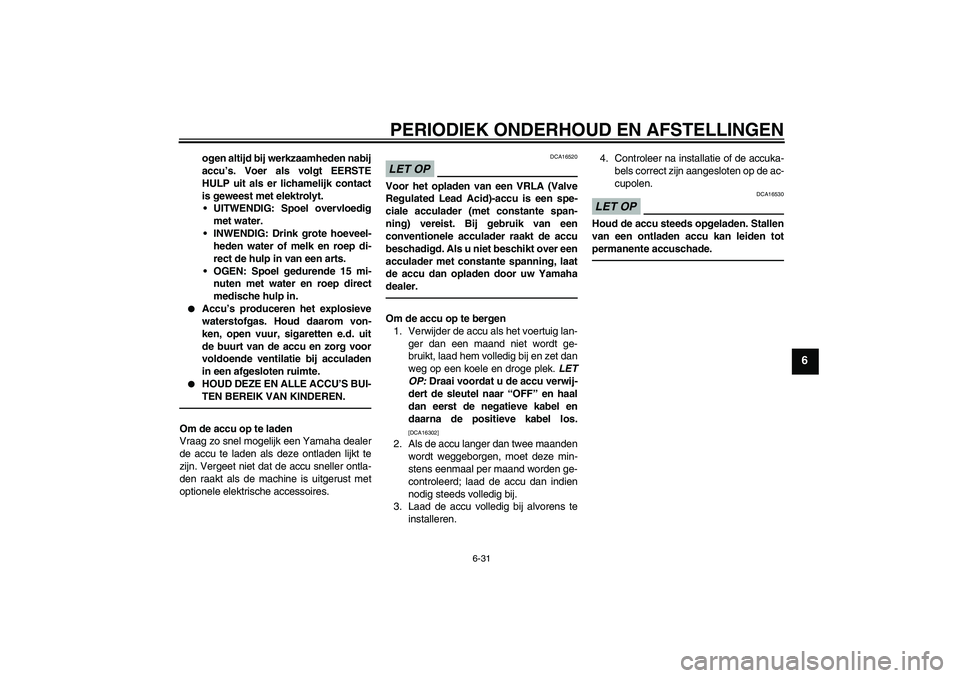

6-31
6
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamaha
dealer.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
U1DAD0D0.book Page 31 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

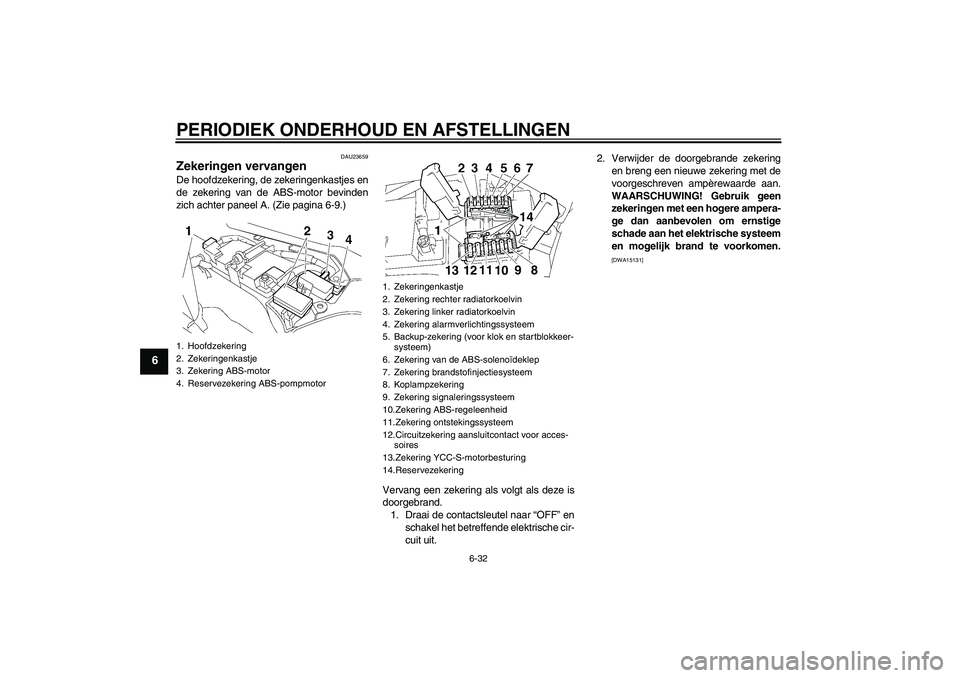

6-32
6
DAU23659
Zekeringen vervangen De hoofdzekering, de zekeringenkastjes en
de zekering van de ABS-motor bevinden
zich achter paneel A. (Zie pagina 6-9.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
1. Hoofdzekering
2. Zekeringenkastje
3. Zekering ABS-motor
4. Reservezekering ABS-pompmotor
1. Zekeringenkastje
2. Zekering rechter radiatorkoelvin
3. Zekering linker radiatorkoelvin
4. Zekering alarmverlichtingssysteem
5. Backup-zekering (voor klok en startblokkeer-
systeem)
6. Zekering van de ABS-solenoïdeklep
7. Zekering brandstofinjectiesysteem
8. Koplampzekering
9. Zekering signaleringssysteem
10.Zekering ABS-regeleenheid
11.Zekering ontstekingssysteem
12.Circuitzekering aansluitcontact voor acces-
soires
13.Zekering YCC-S-motorbesturing
14.Reservezekering
20
0
2
714
8 9
10 11
12 13
U1DAD0D0.book Page 32 Friday, January 15, 2010 2:48 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU40361
Koplampgloeilamp Als een koplampgloeilamp niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.LET OP
DCA16580
Plak geen kleurfolie of stickers op de
koplamplens.
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
15.0 A × 2
Backup-zekering:
10.0 A
Circuitzekering alarmverlichtings-
systeem:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering van de ABS-solenoïde-
klep:
20.0 A
Zekering ABS-regeleenheid:
10.0 A
Circuitzekering aansluitcontact voor
accessoires:
3.0 A
Zekering ABS-motor:
30.0 A
Zekering YCC-S-motorbesturing:
30.0 A
U1DAD0D0.book Page 33 Friday, January 15, 2010 2:48 PM

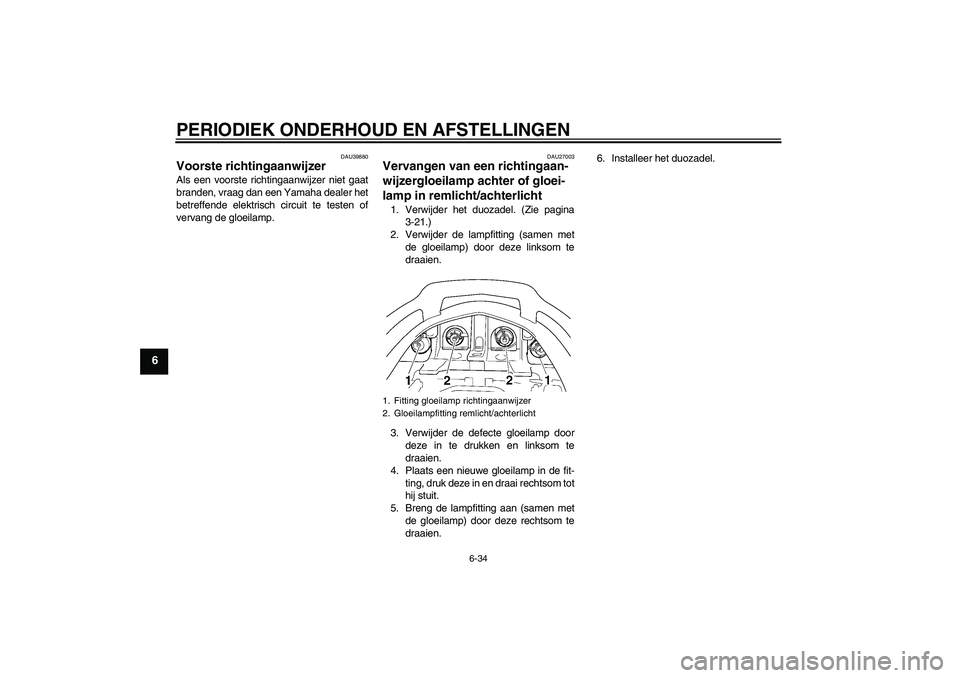

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
6
DAU39880
Voorste richtingaanwijzer Als een voorste richtingaanwijzer niet gaat
branden, vraag dan een Yamaha dealer het
betreffende elektrisch circuit te testen of
vervang de gloeilamp.
DAU27003
Vervangen van een richtingaan-
wijzergloeilamp achter of gloei-
lamp in remlicht/achterlicht 1. Verwijder het duozadel. (Zie pagina
3-21.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.6. Installeer het duozadel.1. Fitting gloeilamp richtingaanwijzer
2. Gloeilampfitting remlicht/achterlicht
U1DAD0D0.book Page 34 Friday, January 15, 2010 2:48 PM
