Regelmäßi ge Wartun g un d Einstellun g
6-19
6
Wenn Wasser anstelle von Kühlflüs-
sigkeit verwen det wur de, tauschen
S ie es so schnell wie mö glich durch
Kühlflüssi gkeit aus, d a sonst das
Kühlsystem nicht geg en Frost un d
Korrosion g eschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzug efügt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so bal d wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, da
sonst die Wirksamkeit d es Kühlmit-
tels re duziert wir d.
[GCA10473]
7. Die Abdeckung montieren.
GAU33032Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, den Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382] GAU40372
Luftfiltereinsatz
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Den Luftfiltereinsatz durch einen
Yamaha-Händler säubern oder ersetzen lassen.
UB95G1G0.book Page 19 Friday, July 14, 2017 3:07 PM

Regelmäßi ge Wartun g un d Einstellun g
6-20
6
GAU44735
Leerlaufdrehzahl prüfen
Prüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
GAU21386
S piel des Gas dreh griffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
Leerlauf
drehzahl:
1000–1100 U/min
1. Spiel des Gasdrehgriffs
S piel des Gas dreh griffs:
1.0–3.0 mm (0.04–0.12 in)
1
UB95G1G0.book Page 20 Friday, July 14, 2017 3:07 PM

Regelmäßi ge Wartun g un d Einstellun g
6-21
6
GAU21403
Ventilspiel
Die Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.
HINWEIS
Diese Wartung muss bei kaltem Motor
durchgeführt werden.
GAU64410
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets bei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
und hinsichtlich des Gesamt ge-
wichts von Fahrer, Beifahrer, Ge-
päck un d Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.
UB95G1G0.book Page 21 Friday, July 14, 2017 3:07 PM

Regelmäßi ge Wartun g un d Einstellun g
6-22
6
WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi

t mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenluft druck ( gemessen bei kal-
ten Reifen):
1 Person:Vor n : 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
2 Personen:
Vor n : 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zula dun g*:
208 kg (459 lb)
* Gesamtgewicht von Fahrer, Beifah- rer, Gepäck und Zubehör

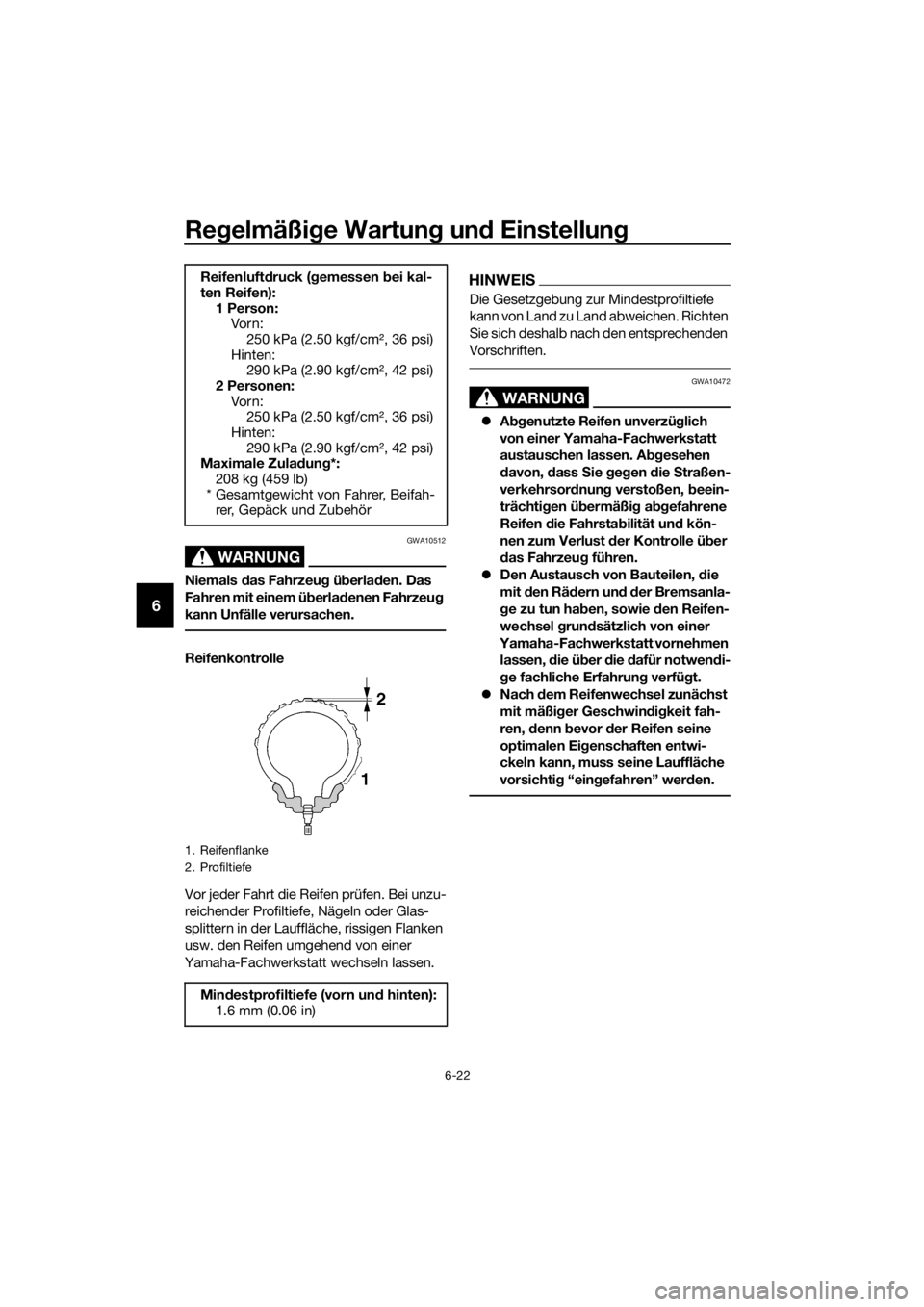

1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
UB95G1G0.book Page 22 Friday, July 14, 2017 3:07 PM

Regelmäßi ge Wartun g un d Einstellun g
6-23
6
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10902
 Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An-
d erenfalls kann sich das Fahrver-
halten des Motorra ds än dern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hind ern.
 Nur die unten auf geführten Reifen-
ventile un d Ventileinsätze verwen-
d en, um Luftverlust währen d d er
Fahrt zu vermei den.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA10601
Dieses Motorra d ist mit S uper-Hochg e-
schwin dig keitsreifen aus gerüstet. Bitte
fol gen de Punkte b eachten, um das volle
Potential des Fahrzeu gs un d d er Reifen
nutzen zu können.  Diese Reifen nur geg en solche glei-
cher Spezifikation un d g leichen
Typs austauschen. An dere Reifen
können bei hohen Geschwin dig kei-
ten platzen.
 Neue Reifen entwickeln erst nach
dem Einfahren d er Lauffläche ihre
volle Bo denhaftung . Daher sollten
d ie Reifen für etwa 100 km (60 mi)
mit nie dri gerer Geschwin dig keit
ein gefahren wer den, bevor hohe
Geschwin dig keiten riskiert wer den
können.
 Hohe Geschwin dig keiten sollten
n

ur mit warmen Reifen gefahren
wer den.
 Den Reifenluft druck stets der Zula-
d ung und d en Fahr bed in gun gen an-
passen.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vo r derreifen:
Größe:
120/70ZR17M/C (58W)
Hersteller/Modell: BRIDGESTONE/BT023F E
Hinterreifen: Größe: 180/55ZR17M/C(73W)
Hersteller/Modell: BRIDGESTONE/BT023R E
VORNE un d HINTEN:
Reifenventil: TR412
Ventileinsatz:
#9100 (Original)
UB95G1G0.book Page 23 Friday, July 14, 2017 3:07 PM

Regelmäßi ge Wartun g un d Einstellun g
6-24
6
GAU21963
Gussräder
Optimale Lenkstabilit ät, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.  Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
GAU40622
YCC- S-Kupplun g
Dieses Modell ist mit einer hydraulischen
Kupplung ausgestattet und daher ist es er-
forderlich, den YCC-S-Kupplungsflüssig-
keitsstand und das hydraulische System
auf Lecks zu kontrollieren. (Siehe Seite
6-27.)
HINWEIS
Wenn das Schalten schwergängig wird
oder die Kupplung rutscht oder wenn Sie
schlechte Beschleunigung bemerken oder
der Motor abgewürgt wird, lassen Sie die
Kupplung von einem Yamaha-Händler auf
Verschleiß kontrollieren.
UB95G1G0.book Page 24 Friday, July 14, 2017 3:07 PM

Regelmäßi ge Wartun g un d Einstellun g
6-25
6
GAU37914
Spiel des Han dbremshe bels prü-
fen
An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremsheb els kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen Sie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit d em Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU36505
Bremslichtschalter
Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an
den Handbremshebel und den Fußbrems-
hebel angeschlossen sind. Da die Brems-
lichtschalter Komponenten des Antiblo-
ckiersystems sind, sollten sie von einem
Yamaha-Händler gewartet werden.

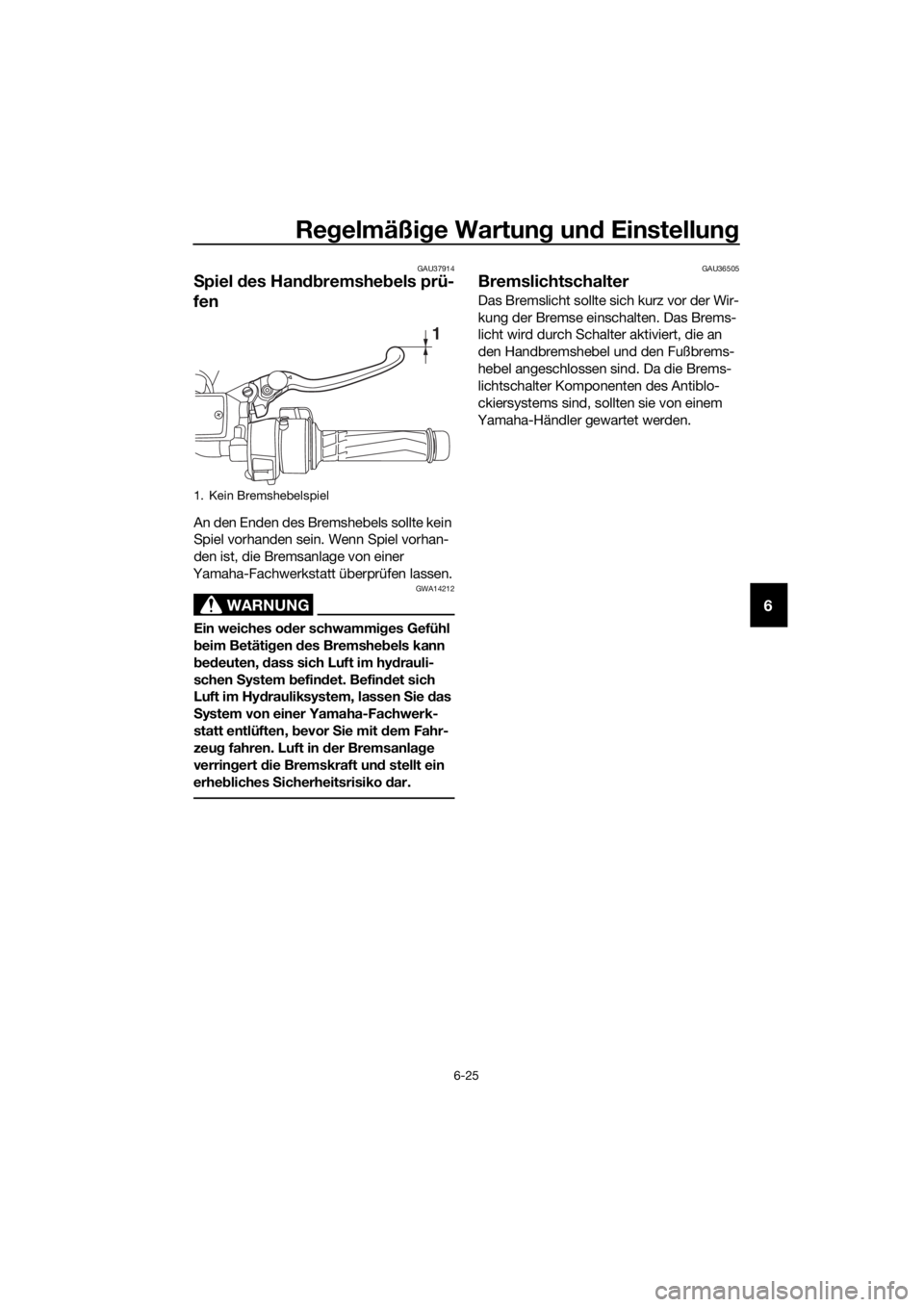

1. Kein Bremshebelspiel
1
UB95G1G0.book Page 25 Friday, July 14, 2017 3:07 PM

Regelmäßi ge Wartun g un d Einstellun g
6-26
6
GAU22393
Schei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU43432S chei ben brems belä ge vorn
Die Vorderrad-Bremssättel sind mit zwei
Bremsbelag-Sätzen ausgestattet.

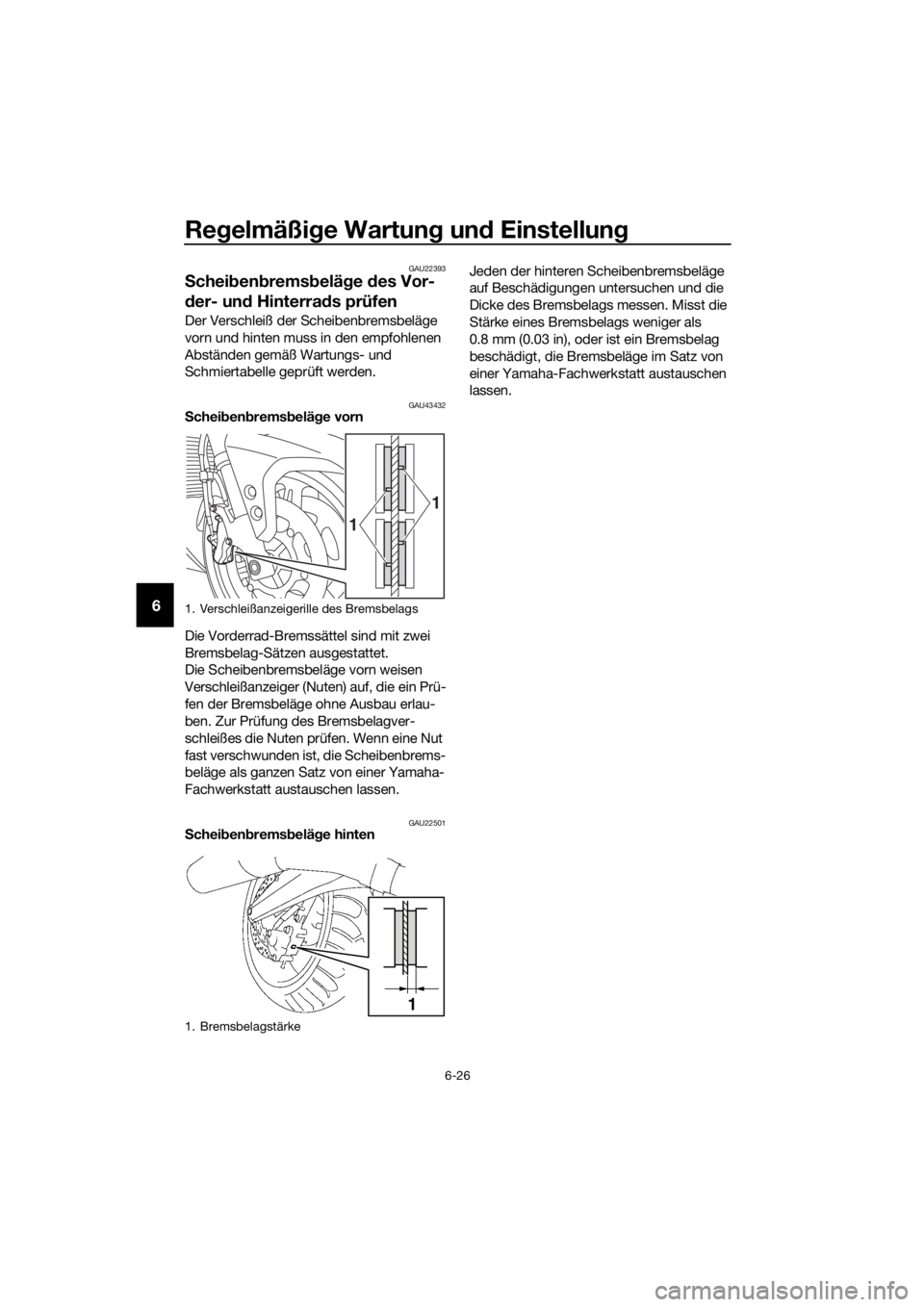

Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
GAU22501S chei ben brems belä ge hinten Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als
0.8 mm (0.03 in), oder ist ein Bremsbelag
beschädigt, die Bremsbeläge im Satz von
einer Yamaha-Fachwerkstatt austauschen
lassen.
1. Verschleißanzeigerille des Bremsbelags
1. Bremsbelagstärke
1
1
1
UB95G1G0.book Page 26 Friday, July 14, 2017 3:07 PM

Regelmäßi ge Wartun g un d Einstellun g
6-27
6
GAU40593
Bremsflüssi gkeitsstan d und
YCC- S-Kupplun gsflüssi gkeits-
stand kontrollieren
Vor Fahrtantritt kontrollieren, dass die
Bremsflüssigkeits- und YCC-S-Kupp-
lungsflüssigkeitsstände bis über die Mini-
malstand-Markierung re ichen. Beim Able-
sen der Bremsflüssigkeits- und YCC-S-
Kupplungsflüssigkeitsstände müssen die
Vorratsbehälter waagerecht stehen. Falls
erforderlich, Bremsflüssigkeit und YCC-S-
Kupplungsflüssigkeit nachfüllen.
Vor derra dbremse
Hinterra dbremse YCC-
S-Kupplun g
HINWEIS
Der Vorratsbehälter der Hinterrad-
Bremsflüssigkeit befindet sich hinter
der Abdeckung C. (Siehe Seite 6-8.)
 Der Vorratsbehälter der YCC-S-Kupp-
lungsflüssigkeit befindet sich hinter
der Abdeckung B. (Siehe Seite 6-8.)
WARNUNG
GWA16021
Unsach gemäße Wartun g kann zu einem
Verlust der Bremswirkun g od er der
YCC- S-Kupplun gsfunktion führen. Fol-
g en de Vorsichtsmaßre geln beachten:
 Bei Bremsflüssi gkeits- o der
YCC- S-Kupplun gsflüssi gkeitsman-
g el kann Luft in d ie Bremsanlage
o der in d as YCC- S-Kupplun gssys-
tem ein drin gen un d d ie Bremsleis-
tun g verrin gern bzw. d ie YCC- S-
Kupplun gsfunktion beeinträchti-
g en.
 Die Einfüllschrau bverschlüsse vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versie gelten Behälter verwen den.

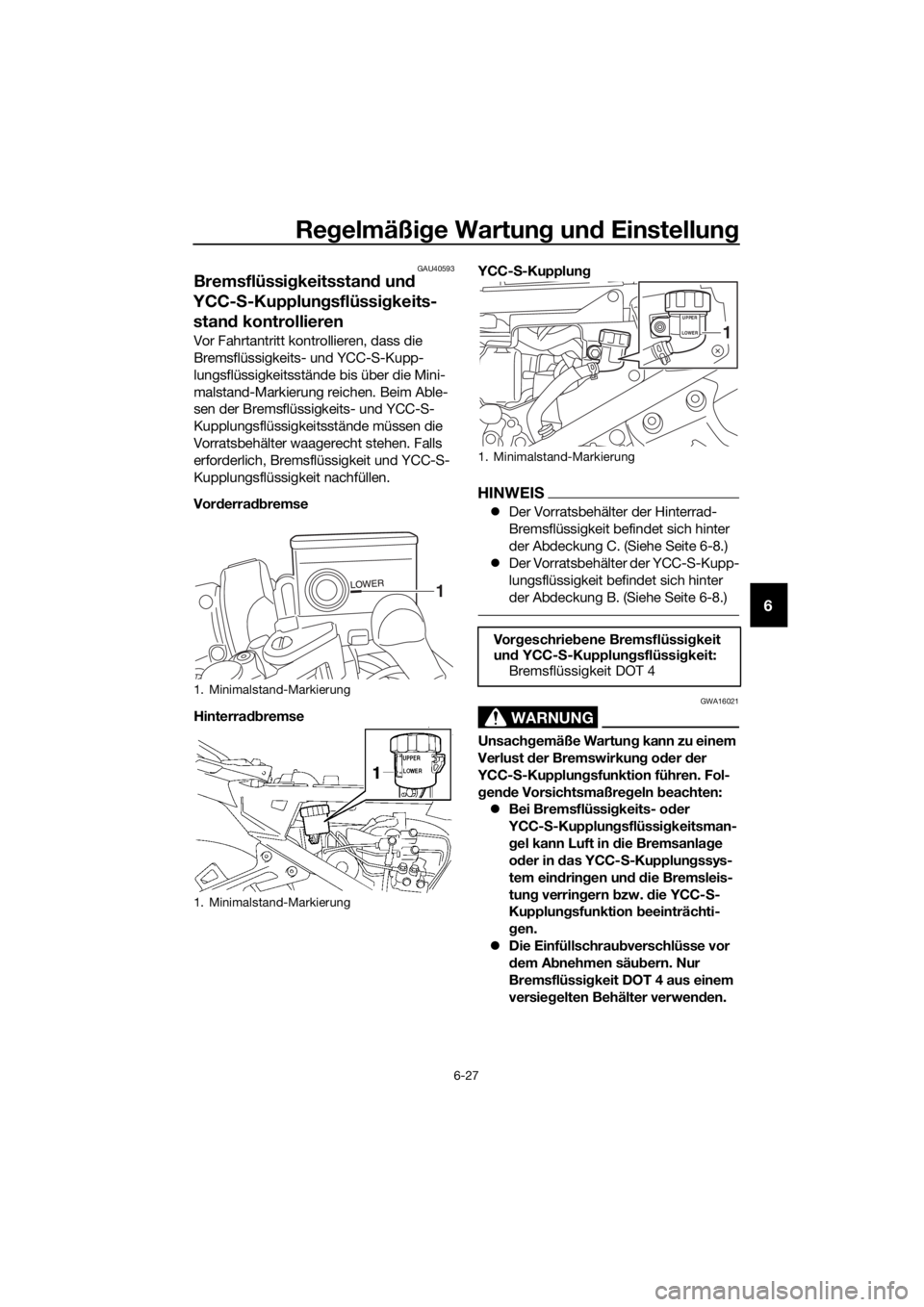

1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
1. Minimalstand-Markierung
Vo r geschrieb ene Bremsflüssi gkeit
un d YCC- S-Kupplun gsflüssi gkeit:
Bremsflüssigkeit DOT 4
UPPER
LOWER
1
UB95G1G0.book Page 27 Friday, July 14, 2017 3:07 PM

Regelmäßi ge Wartun g un d Einstellun g
6-28
6
Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können die Gummi dichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d eine an dere
Bremsflüssi gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Achten Sie sor gfälti g d arauf, dass
b eim Auffüllen d es Bremsflüssig-
keits- o der des YCC- S-Kupplun gs-
flüssi gkeits-Vorrats behälters kein
Wasser o der Stau b ein drin gt. Was-
ser wird d en Sie de
punkt der Flüs-
si gkeit bed euten d hera bsetzen un d
könnte Dampf blasen bild un g zur
Fol ge hab en, un d Verschmutzun-
g en könnten d ie Ventile des ABS-
Hy drauliksystems verstopfen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g han dha ben un d ver-
schüttete Flüssi gkeit sofort a bwischen.
Die Membranen der Bremsflüssigkeits- und
YCC-S-Kupplungsflüssigkeits-Vorratsbe-
hälter werden durch Unterdruck aus der
Form geraten, wenn der Flüssigkeitsstand
zu weit absinkt. Die Membranen müssen
vor dem Wiedereinbau in ihre ursprüngliche
Form gebracht werden.
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Ein niedriger YCC-S-Kupplungsflüssigkeits-
stand könnte darauf hinweisen, dass ein
Leck im YCC-S-Kupplungssystem vorhan-
den ist; daher auf jeden Fall das YCC-S-
Kupplungssystem auf Lecks überprüfen.
Bei plötzlichem Absinken des Bremsflüs-
sigkeits- oder YCC-S-Kupplungsflüssig-
keitsstandes die Bremsanlage oder
YCC-S-Kupplung vor dem nächsten Fahrt-
antritt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
UB95G1G0.book Page 28 Friday, July 14, 2017 3:07 PM
