YAMAHA FJR1300AS 2020 Instructieboekje (in Dutch)

Veiligheidsinformatie
1-5
1
 Controleer of de brandstofkraan (in-
dien aanwezig) in de uitstand staat en
er geen brandstoflekkage is.
 Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
 Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
UB95D2D0.book Page 5 Thursday, September 12, 2019 4:30 PM

Beschrijving
2-1
2
DAU63371

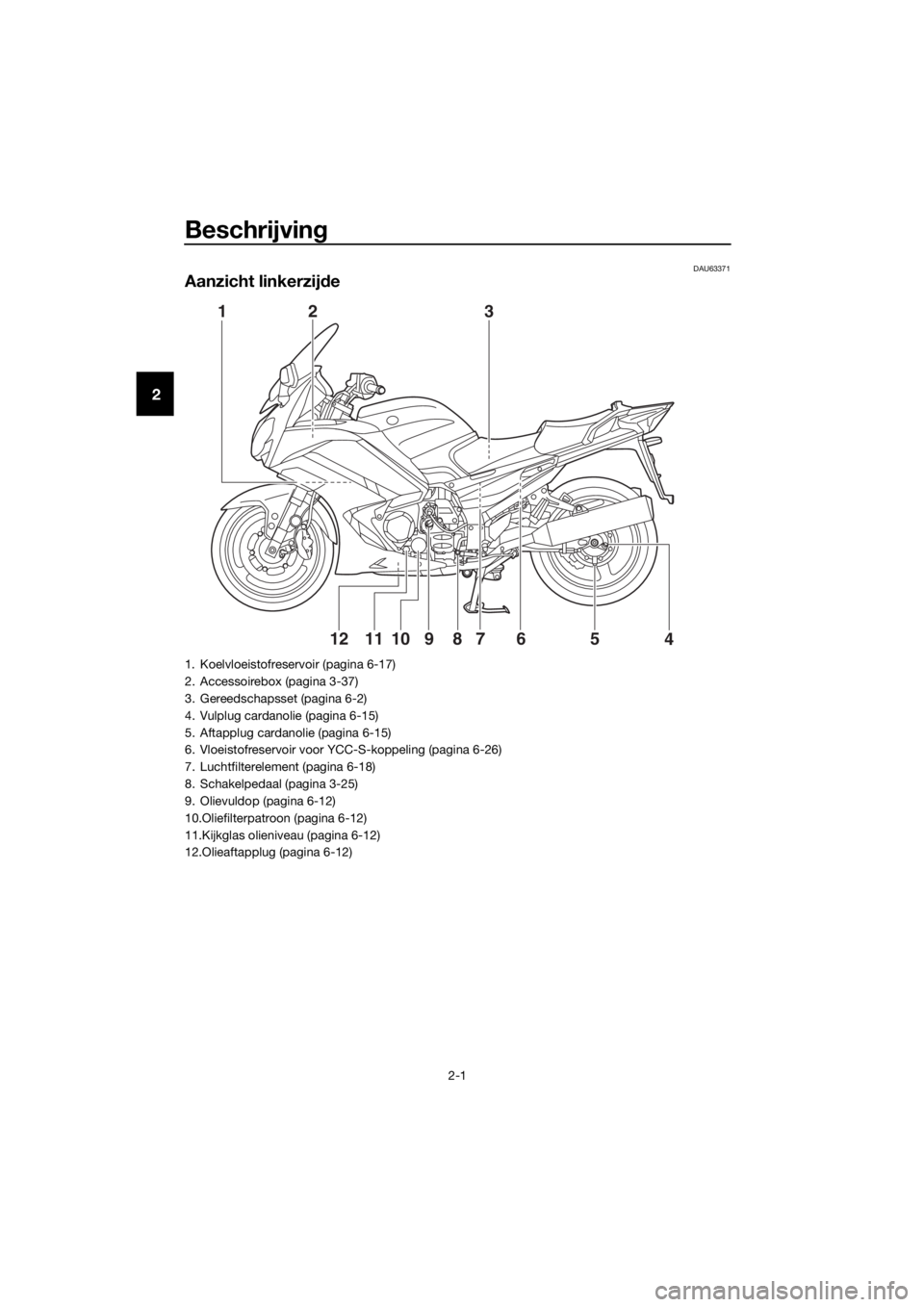

Aanzicht linkerzijde
1 2
3
4
65
789101112
1. Koelvloeistofreservoir (pagina 6-17)
2. Accessoirebox (pagina 3-37)
3. Gereedschapsset (pagina 6-2)
4. Vulplug cardanolie (pagina 6-15)
5. Aftapplug cardanolie (pagina 6-15)
6. Vloeistofreservoir voor
YCC-S-koppeling (pagina 6-26)
7. Luchtfilterelement (pagina 6-18)
8. Schakelpedaal (pagina 3-25)
9. Olievuldop (pagina 6-12)
10.Oliefilterpatroon (pagina 6-12)
11.Kijkglas olieniveau (pagina 6-12)
12.Olieaftapplug (pagina 6-12)
UB95D2D0.book Page 1 Thursday, September 12, 2019 4:30 PM

Beschrijving
2-2
2
DAU63391

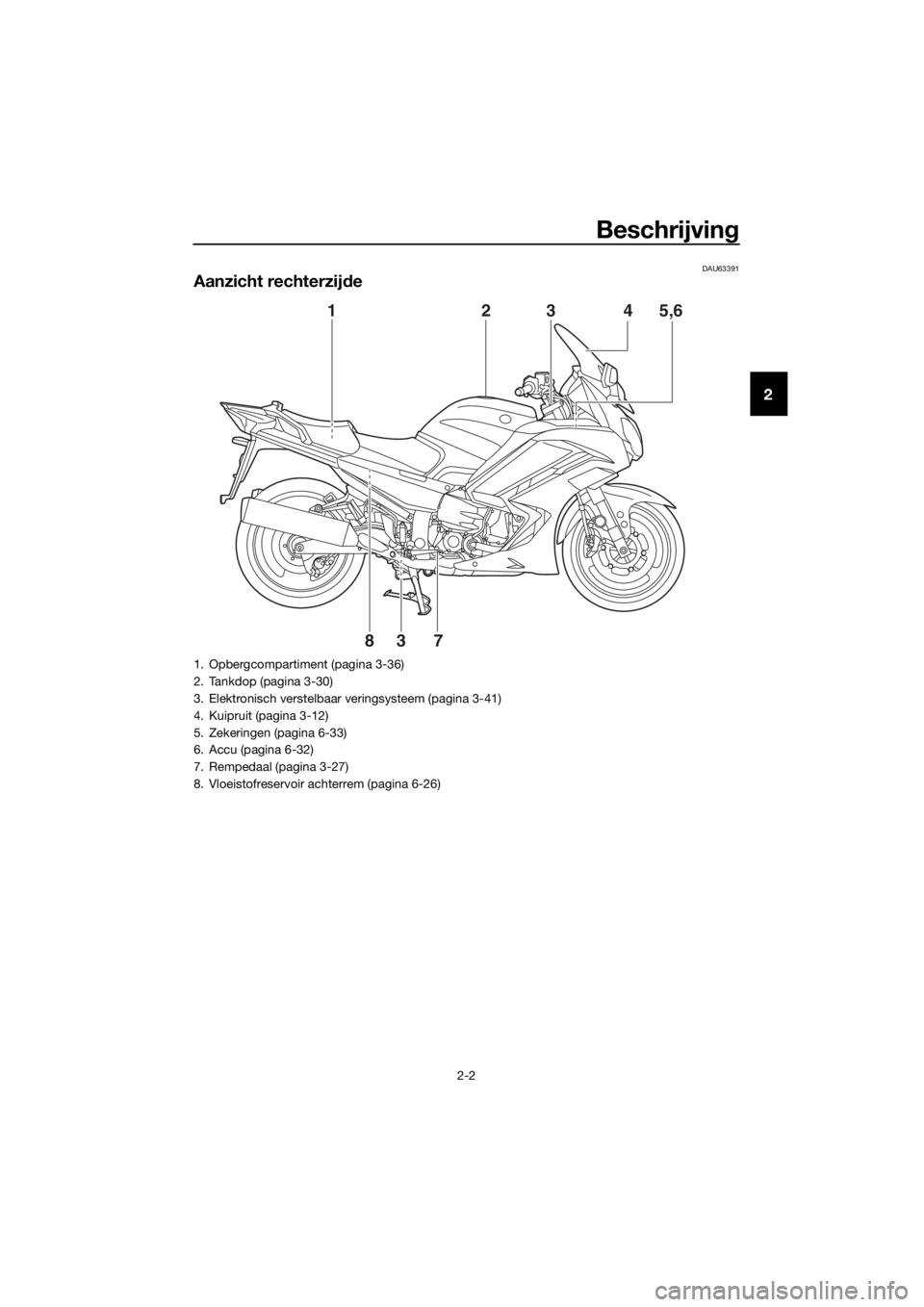

Aanzicht rechterzijde
78 5,6
4
23
1
3
1. Opbergcompartiment (pagina 3-36)
2. Tankdop (pagina 3-30)
3. Elektronisch verstelbaar veringsysteem (pagina 3-41)
4. Kuipruit (pagina 3-12)
5. Zekeringen (pagina 6-33)
6. Accu (pagina 6-32)
7. Rempedaal (pagina 3-27)
8. Vloeistofreservoir achterrem (pagina 6-26)
UB95D2D0.book Page 2 Thursday, September 12, 2019 4:30 PM

Beschrijving
2-3
2
DAU63401

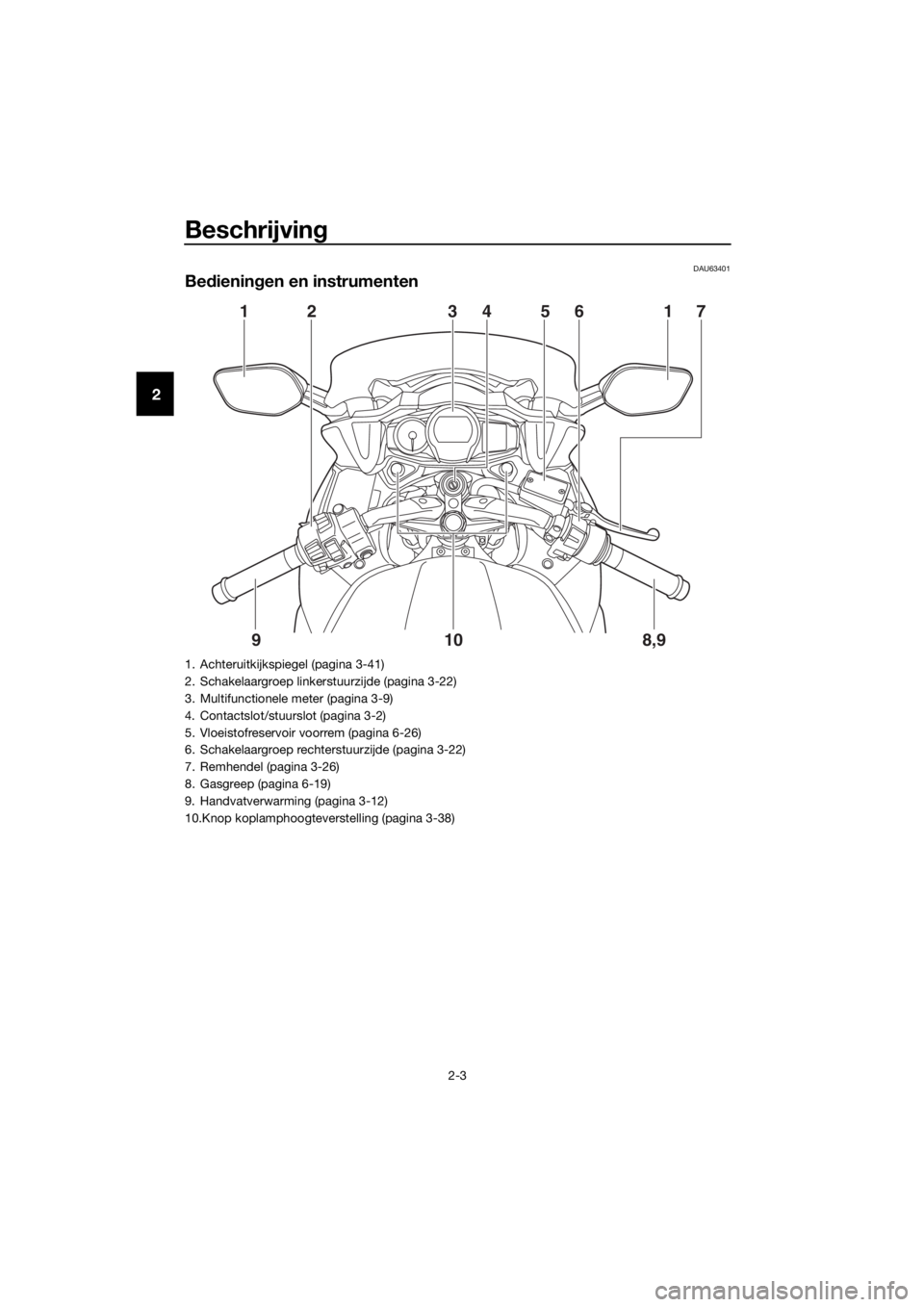

Bedienin gen en instrumenten
12 3456 17
8,9
10
9
1. Achteruitkijkspiegel (pagina 3-41)
2. Schakelaargroep linkerstuurzijde (pagina 3-22)
3. Multifunctionele meter (pagina 3-9)
4. Contactslot/stuurslot (pagina 3-2)
5. Vloeistofreservoir voorrem (pagina 6-26)
6. Schakelaargroep rechterstuurzijde (pagina 3-22)
7. Remhendel (pagina 3-26)
8. Gasgreep (pagina 6-19)
9. Handvatverwarming (pagina 3-12)
10.Knop koplamphoogteverstelling (pagina 3-38)
UB95D2D0.book Page 3 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed ienin gselementen
3-1
3
DAU1097A
Start blokkeersysteem
Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
 een codeersleutel
 twee standaardsleutels
 een transponder (in elke sleutel)
 een startblokkeereenheid (op het
voertuig)
 een ECU (op het voertuig)
 een controlelampje voor het systeem
(pagina 3-5)
Over de sleutels
De codeersleutel is de hoofdsleutel van het
systeem. Met de codeersleutel kunnen co-
des worden geregistreerd in elke stan-
daardsleutel. Bewaar de codeersleutel op
een veilige plaats. Gebruik een standaard-
sleutel voor uw dagelijkse ritten.
Ga als een sleutel opnieuw moet worden
gecodeerd of vervangen met de codeer-
sleutel en resterende standaardsleutels
naar een Yamaha dealer om de registratie
te laten uitvoeren.
OPMERKING
 Bewaar de standaardsleutels en de
sleutels van andere startblokkeersy-
stemen altijd op een andere plek dan
de codeersleutel.
 Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kunnen
ze signaalstoring veroorzaken.
LET OP
DCA11823
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT CON-
TACT OP MET UW DEALER ALS U HEM
VERLOREN HEBT! Als u de co deersleu-
tel bent verloren, kan de machine no g
wor den gestart met de bestaan de stan-
d aar dsleutels. Het is echter niet meer
mo gelijk om een nieuwe stan daar dsleu-
tel te re gistreren. Als alle sleutels zijn
verloren of bescha digd, moet het volle-
d ig e start blokkeersysteem wor den ver-
van gen. Ga d aarom zor gvul dig met d e
sleutels om.  Dompel ze niet on der in water.
 Stel ze niet bloot aan ho ge tempe-
raturen.
 Plaats ze niet in de buurt van ma g-
neten.
 Plaats ze niet in de buurt van appa-
raten die elektrische si gnalen uit-
zen den.
 Ga er niet ruw mee om.
 Pr

obeer ze niet te slijpen of te wijzi-
g en.
 Pro beer ze niet uit elkaar te halen.
 Han g nooit twee sleutels van een
start blokkeersysteem aan dezelf de
sleutelrin g.

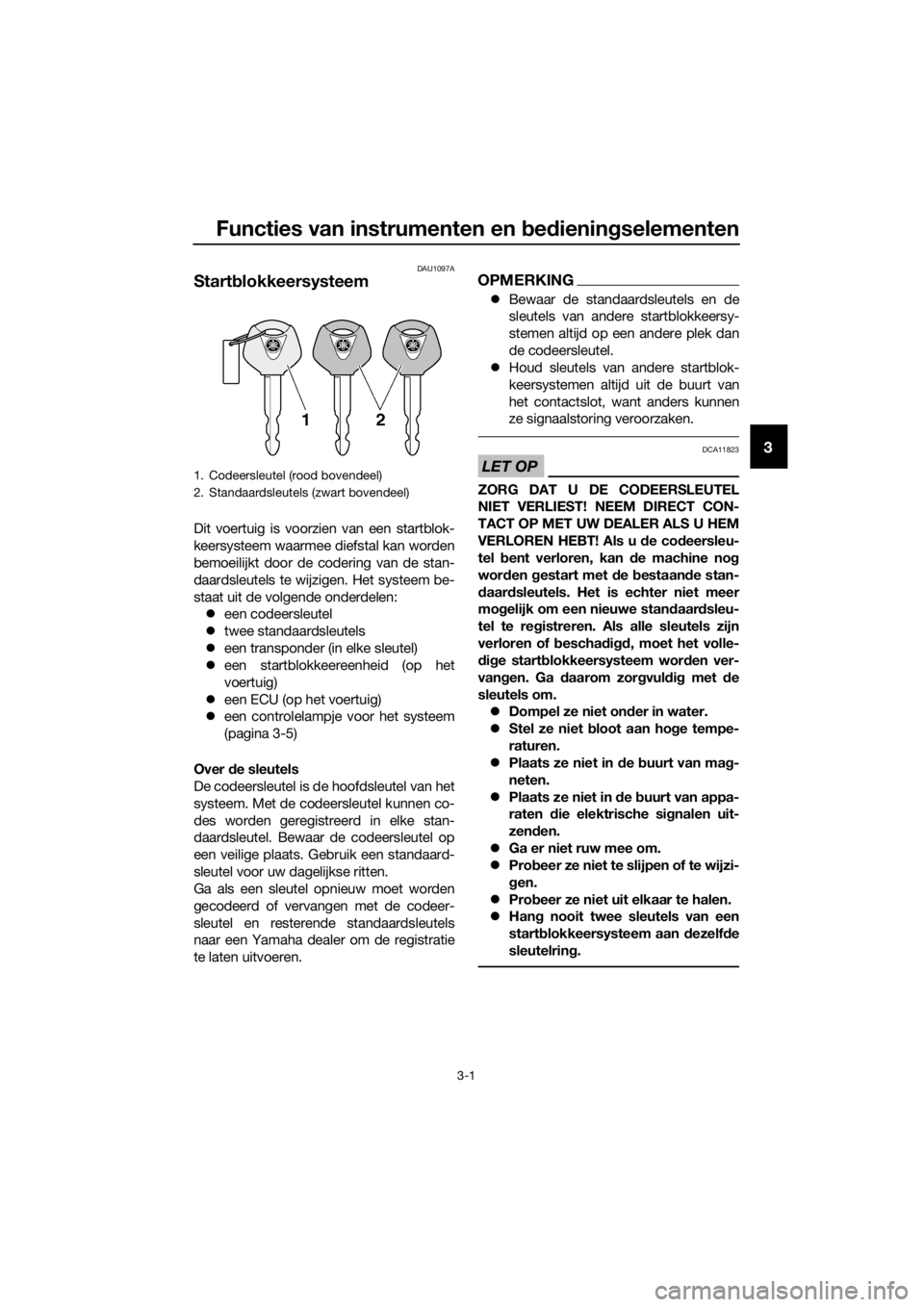

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
UB95D2D0.book Page 1 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-2
3
DAU10474

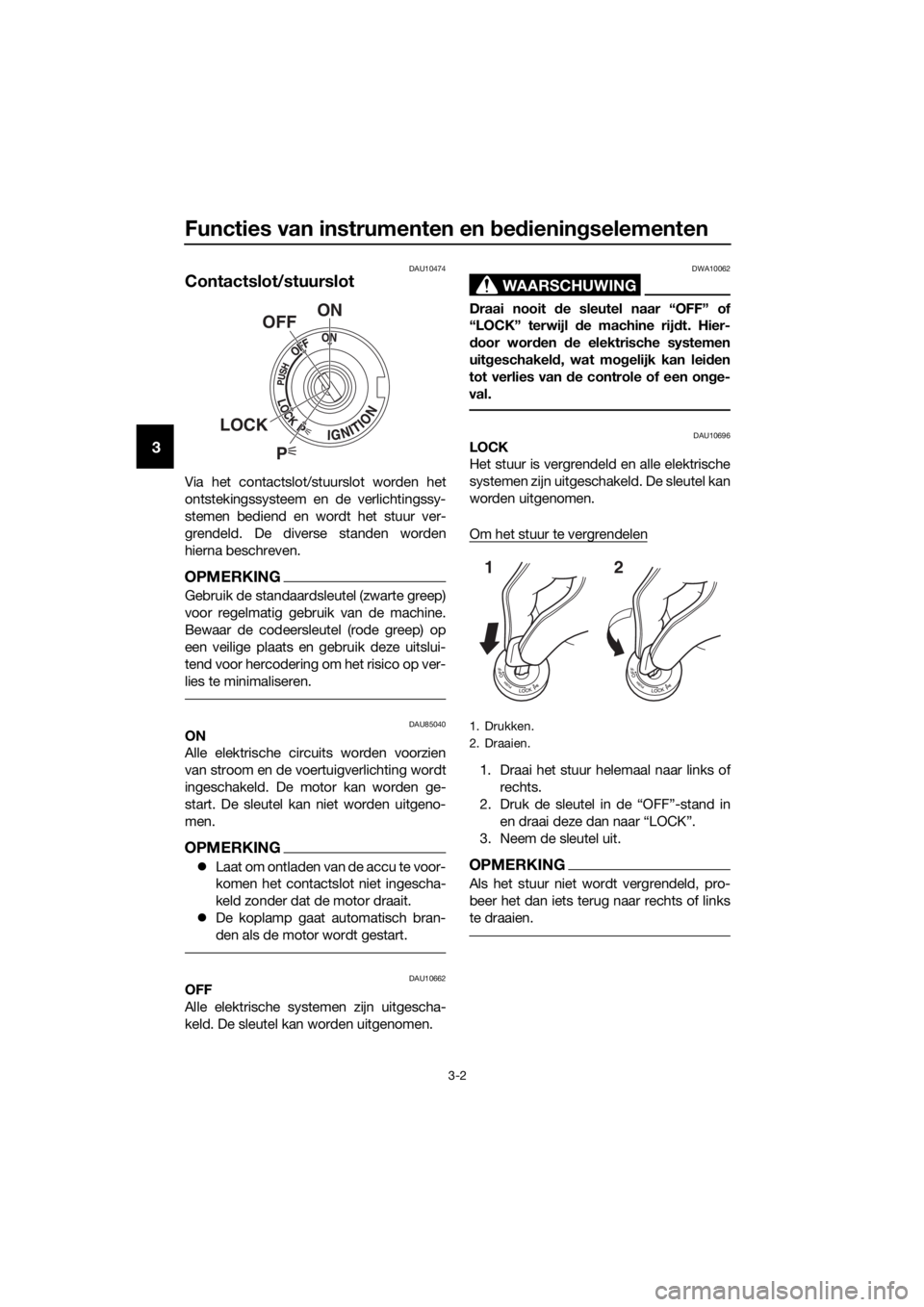

Contactslot/stuurslot
Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.
OPMERKING
Gebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU85040ON
Alle elektrische circuits worden voorzien
van stroom en de voertuigverlichting wordt
ingeschakeld. De motor kan worden ge-
start. De sleutel kan niet worden uitgeno-
men.
OPMERKING
Laat om ontladen van de accu te voor-
komen het contactslot niet ingescha-
keld zonder dat de motor draait.
 De koplamp gaat automatisch bran-
den als de motor wordt gestart.
DAU10662OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit d e sleutel naar “OFF” of
“LOCK” terwijl d e machine rijdt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van de controle of een on ge-
val.
DAU10696LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links of rechts.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.
OPMERKING
Als het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts of links
te draaien.
P
ON
OFF
LOCK

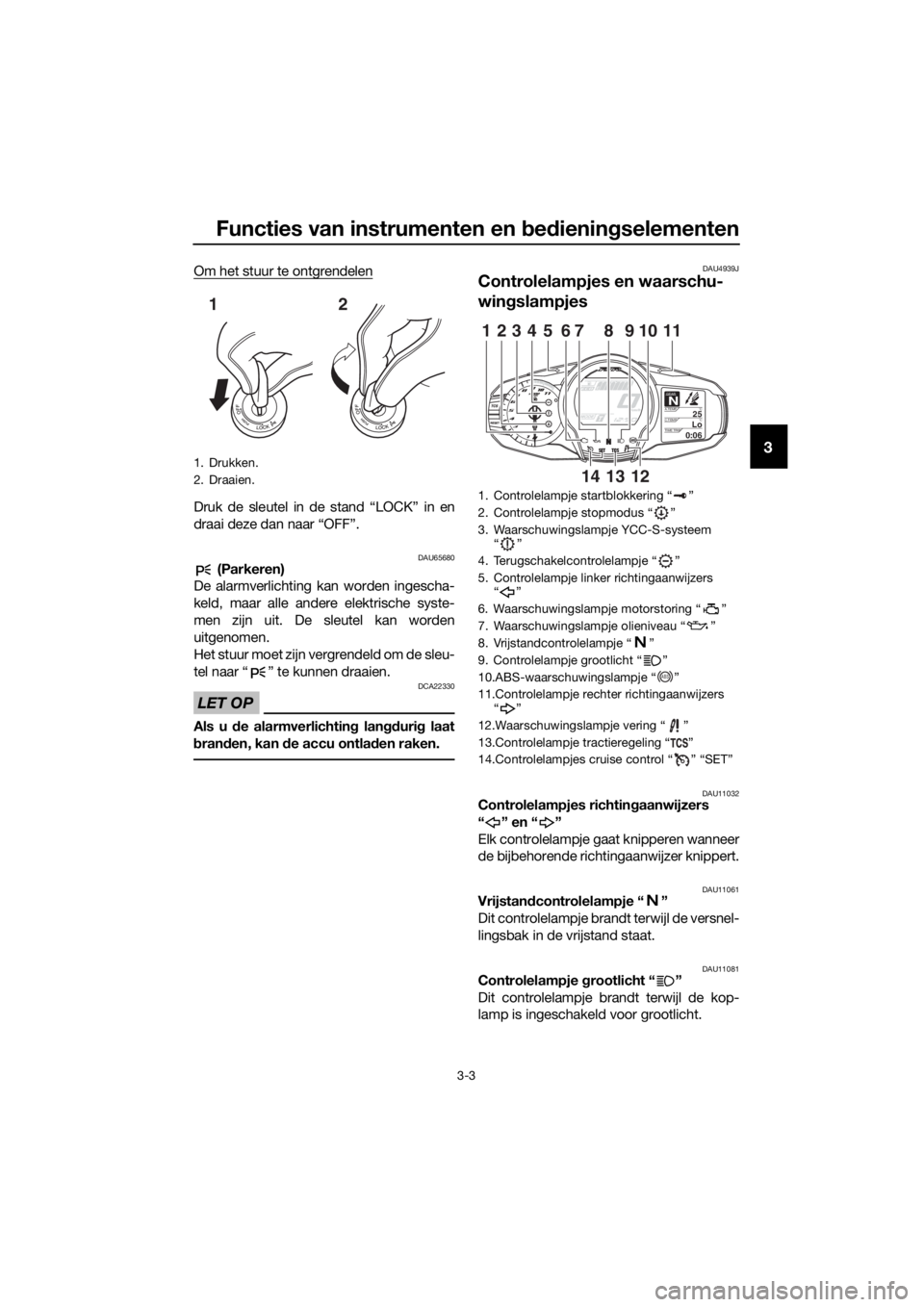

1. Drukken.
2. Draaien.
12
UB95D2D0.book Page 2 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed ienin gselementen
3-3
3
Om het stuur te ontgrendelen
Druk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAU65680 (Parkeren)
De alarmverlichting kan worden ingescha-
keld, maar alle andere elektrische syste-
men zijn uit. De sleutel kan worden
uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP
DCA22330
Als u de alarmverlichtin g lan gduri g laat
b ran den, kan d e accu ontla den raken.
DAU4939J
Controlelampjes en waarschu-
win gslampjes
DAU11032Controlelampjes richtin gaanwijzers
“” en“”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU11061Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
1. Drukken.
2. Draaien.
12
1. Controlelampje startblokkering “ ”
2. Controlelampje stopmodus “ ”
3. Waarschuwingslampje YCC-S-systeem “”
4. Terugschakelcontrolelampje “ ”
5. Controlelampje linker richtingaanwijzers “”
6. Waarschuwingslampje motorstoring “ ”
7. Waarschuwingslampje olieniveau “ ”
8. Vrijstandcontrolelampje “ ”
9. Controlelampje grootlicht “ ”
10.ABS-waarschuwingslampje “ ”
11.Controlelampje rechter richtingaanwijzers “”
12.Waarschuwingslampje vering “ ”
13.Controlelampje tractieregeling “ ”
14.Controlelampjes cruise control “ ” “SET”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12345116107
131214
98
ABS
UB95D2D0.book Page 3 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-4
3
DAU11125Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is. Vul zo snel mo-
gelijk motorolie bij om schade aan de motor
te voorkomen.
Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knippe-
ren bij rijden op een helling of bij plotseling
afremmen of optrekken, er is dan echter
geen sprake van een storing.
OPMERKING
Als de machine wordt ingeschakeld, gaat
dit lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden of blijft branden terwijl
het olieniveau correct is (zie pagina 6-12),
laat de machine dan controleren door een
Yamaha dealer.
DAU58402Controlelampjes cruise control “ ” en
“SET”
Deze controlelampjes gaan branden wan-
neer de cruise control wordt geactiveerd.
(Zie pagina 3-6.)
OPMERKING
Als de machine wordt ingeschakeld, moe-
ten deze lampjes enkele seconden oplich-
ten en dan uitgaan. Laat als de lampjes niet
oplichten de machine controleren door een
Yamaha dealer.
DAU73172Waarschuwin gslampje motorstorin g
“”
Dit waarschuwingslampje gaat branden als
er een storing wordt gedetecteerd in de
motor of een ander regelsysteem van de
machine. Vraag in dat geval een Yamaha
dealer het boorddiagnosesysteem te con-
troleren.
OPMERKING
Als de machine wordt ingeschakeld, gaat
het lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden of blijft branden, vraag
dan uw Yamaha dealer om de machine te
controleren.
DAU69895ABS-waarschuwin gslampje “ ”
Dit waarschuwingslampje gaat branden als
de machine wordt ingeschakeld, en gaat uit
als u begint te rijden. Als het waarschu-
wingslampje tijdens het rijden gaat bran-
den, werkt het ABS-systeem mogelijk niet
goed.
WAARSCHUWING
DWA16043
Als het ABS-waarschuwin gslampje niet
uit gaat als u een snelhei d van 10 km/h
(6 mi/h) heb t bereikt of als het waar-
schuwin gslampje tij dens het rij den gaat
b ran den:
 Rijd extra voorzichti g om te voorko-
men dat de wielen b lokkeren bij een
noo dstop.
 Laat de machine zo snel mo gelijk
controleren door een Yamaha dea-
ler.
DAU86020Controlelampje tractiere gelin g“”
Dit controlelampje knippert als de tractiere-
geling is ingeschakeld.
Als de tractieregeling wordt uitgeschakeld,
gaat dit controlelampje branden.
OPMERKING
Als de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
ABS
UB95D2D0.book Page 4 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed ienin gselementen
3-5
3
DAU55393Waarschuwin gslampje verin g“”
Dit waarschuwingslampje gaat branden als
een storing wordt gedetecteerd in het elek-
tronisch verstelbare veringsysteem.
OPMERKING
Als de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
DAU55431Teru gschakelcontrolelampje “ ”
Dit controlelampje knippert wanneer de
versnelling te hoog is voor de snelheid van
de machine.
Om schade aan de YCC-S-koppeling te
voorkomen, gaat het terugschakelcontrole-
lampje knipperen als het nodig is om terug
te schakelen. Als dit gebeurt, schakel dan
terug totdat het controlelampje stopt met
knipperen.
DAU55442Waarschuwin gslampje YCC-S-systeem
“”
Als dit waarschuwingslampje tijdens het rij-
den gaat branden, is het YCC-S-systeem
mogelijk defect. Als dit gebeurt:
 kan het onmogelijk zijn om uit de hui-
dige versnelling te schakelen.
 kan de koppeling in aangrijping blij-
ven, waardoor de machine bij het
stoppen met een schok tot stilstand
kan komen.
Breng de machine op een veilig moment tot
stilstand en parkeer hem op een veilige
plaats. Laat een Yamaha dealer het
YCC-S-systeem controleren.
OPMERKING

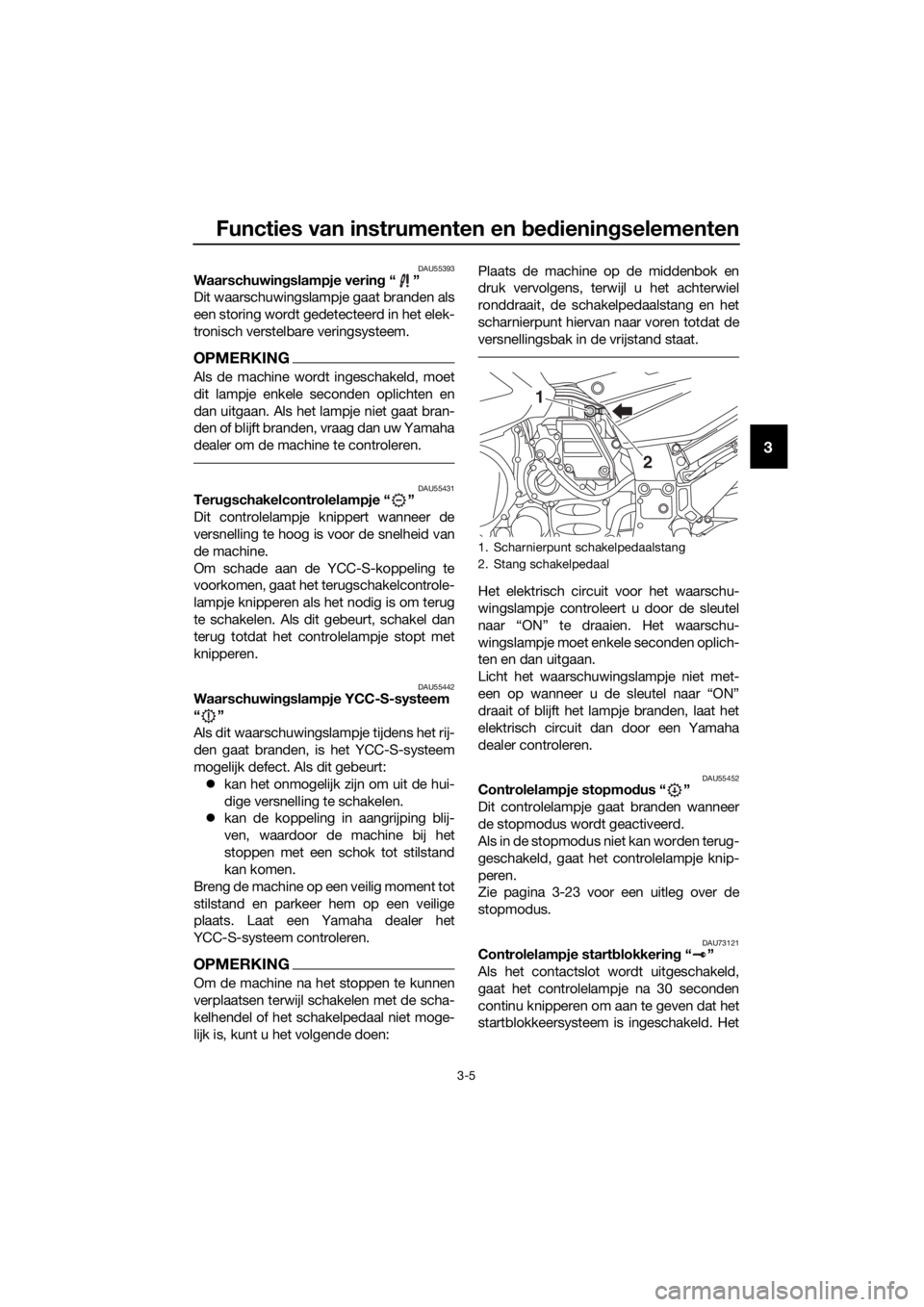

Om de machine na het stoppen te kunnen
verplaatsen terwijl schakelen met de scha-
kelhendel of het schakelpedaal niet moge-
lijk is, kunt u het volgende doen: Plaats de machine op de middenbok en
druk vervolgens, terwijl u het achterwiel
ronddraait, de schakelpedaalstang en het
scharnierpunt hiervan naar voren totdat de
versnellingsbak in de vrijstand staat.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
DAU55452Controlelampje stopmo
dus “ ”
Dit controlelampje gaat branden wanneer
de stopmodus wordt geactiveerd.
Als in de stopmodus niet kan worden terug-
geschakeld, gaat het controlelampje knip-
peren.
Zie pagina 3-23 voor een uitleg over de
stopmodus.
DAU73121Controlelampje start blokkerin g“”
Als het contactslot wordt uitgeschakeld,
gaat het controlelampje na 30 seconden
continu knipperen om aan te geven dat het
startblokkeersysteem is ingeschakeld. Het
1. Scharnierpunt schakelpedaalstang
2. Stang schakelpedaal
1
2
UB95D2D0.book Page 5 Thursday, September 12, 2019 4:30 PM

Functies van instrumenten en bed iening selementen
3-6
3
controlelampje stopt na 24 uur met knippe-
ren, maar het startblokkeersysteem blijft in-
geschakeld.
OPMERKING
Als de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.
Storing in het transpon dersi gnaal
Als het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk
een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende. 1. Houd andere startblokkeersleutels uit de buurt van het contactslot.
2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAU55382
Cruise control
Dit model is uitgerust met cruise control,
dat een ingestelde kruissnelheid handhaaft.
De cruise control werkt alleen wanneer u
rijdt in de 3e versnelling bij snelheden tus-
sen ongeveer 50 km/h (31 mi/h) en
160 km/h (100 mi/h), in de 4e of 5e versnel-
ling bij snelheden tussen ongeveer 50 km/h
(31 mi/h) en 180 km/h (112 mi/h), of in de 6e
versnelling bij snelheden tussen ongeveer
55 km/h (34 mi/h) en 180 km/h (112 mi/h).
WAARSCHUWING
DWA16341
Onjuist geb ruik van d e cruise con-
trol kan lei den tot verlies van d e
controle over d e machine met mo-
g elijk een on geval tot g evolg. Ge-
b ruik geen cruise control in druk
verkeer, slechte weersomstan dig -
he den of op bochti ge, gla dde, heu-
velachti ge of slechte we gen of
g rin dweg en.
 Wanneer u heuvelopwaarts of heu-
velafwaarts rij dt, kan de cruise con-
trol de in gestel de kruissnelhei d
mo gelijk niet aanhou den.
 Wanneer u de cruise control niet
g eb ruikt, moet u deze uitschakelen
om te voorkomen d at u deze per
on geluk inschakelt. Controleer of
het controlelampje voor cruise
control “ ” uit is.
UB95D2D0.book Page 6 Thursday, September 12, 2019 4:30 PM
