Entretien périodique et réglage
6-39
6
FAU86390

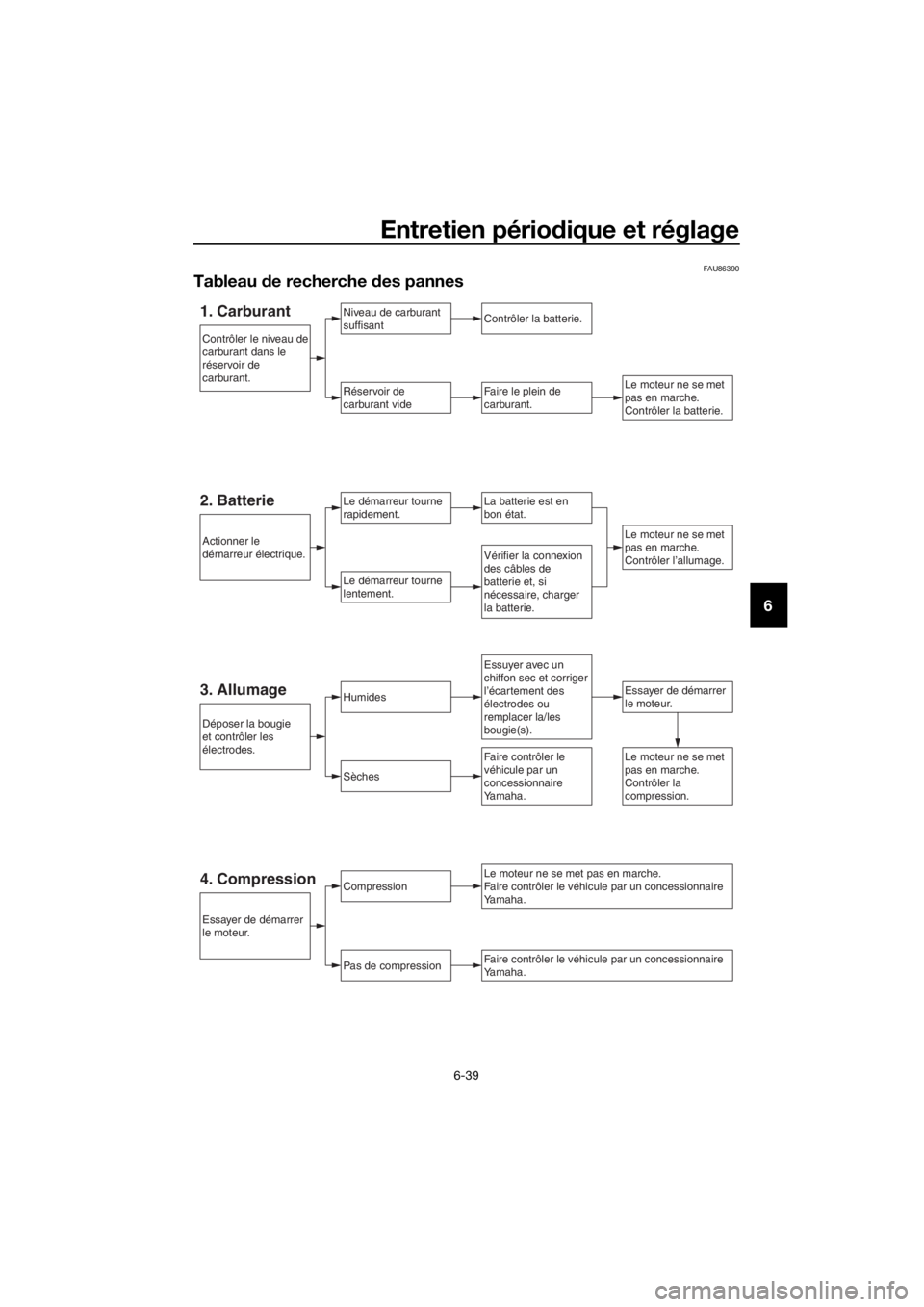

Tableau de recherche d es pannes
1. CarburantNiveau de carburant
suffisant
Réservoir de
carburant vide
Contrôler la batterie.
Faire le plein de
carburant.
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
Le moteur ne se met
pas en marche.
Contrôler la batterie.
2. BatterieLa batterie est en
bon état.
Essayer de démarrer
le moteur.
Le moteur ne se met
pas en marche.
Contrôler l’allumage.
3. AllumageHumides
Sèches
Compression
Pas de compression
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Le moteur ne se met
pas en marche.
Contrôler la
compression.Faire contrôler le
véhicule par un
concessionnaire
Yamaha.
Déposer la bougie
et contrôler les
électrodes.
Actionner le
démarreur électrique.
Essayer de démarrer
le moteur.
Contrôler le niveau de
carburant dans le
réservoir de
carburant.
4. Compression
Vérifier la connexion
des câbles de
batterie et, si
nécessaire, charger
la batterie.
Essuyer avec un
chiffon sec et corriger
l’écartement des
électrodes ou
remplacer la/les
bougie(s).
UB95F2F0.book Page 39 Wednesday, September 11, 2019 3:01 PM

Entretien périodique et réglage
6-40
6

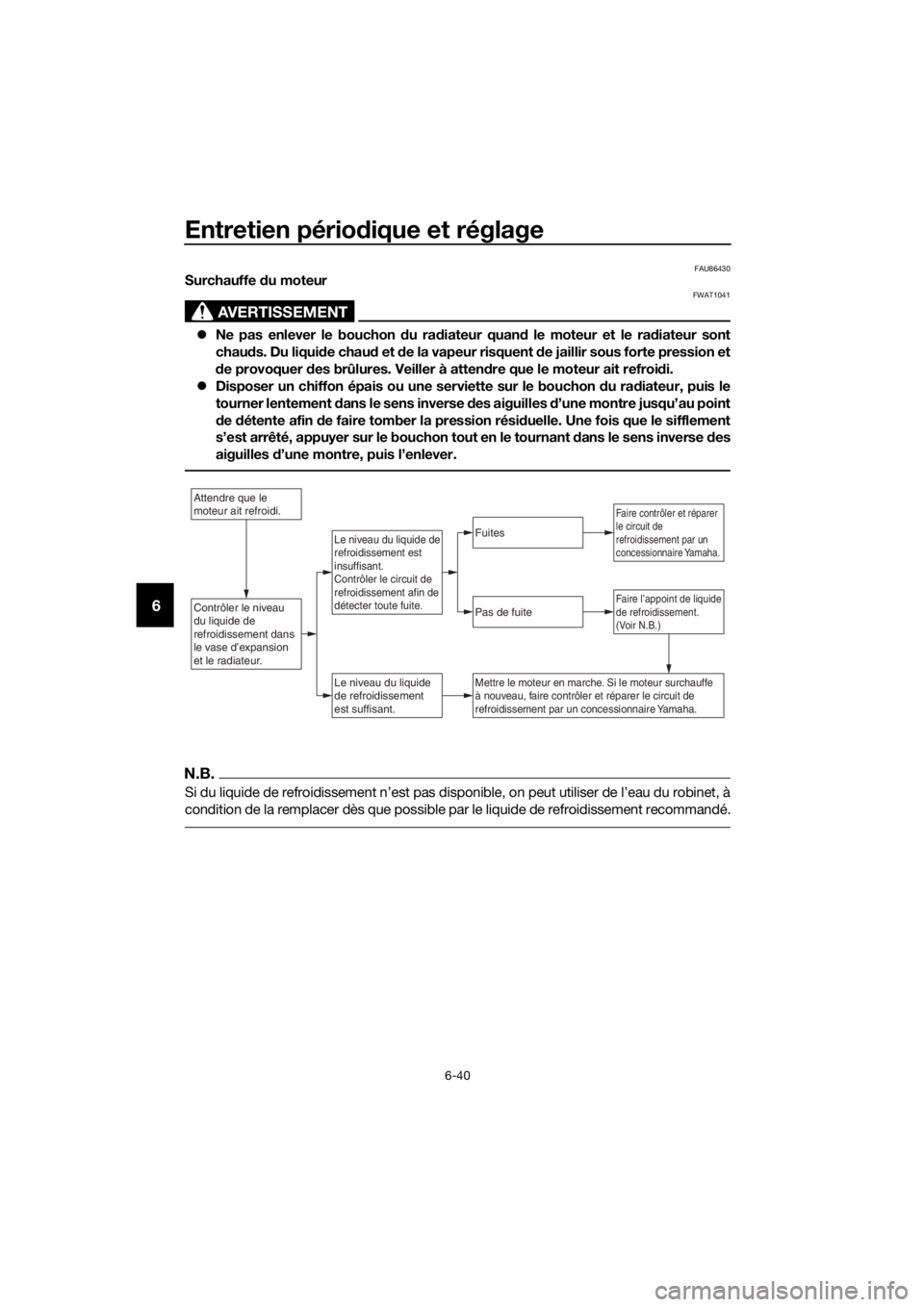

FAU86430Surchauffe du moteur
AVERTISSEMENT
FWAT1041
 Ne pas enlever le bouchon du ra diateur quan d le moteur et le ra diateur sont
chau ds. Du liqui de chau d et de la vapeur risquent de jaillir sous forte pression et
d e provoquer d es brûlures. Veiller à atten dre que le moteur ait refroi di.
 Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point
d e détente afin de faire tomber la pression rési duelle. Une fois que le sifflement
s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse d es
aiguilles d’une montre, puis l’enlever.
N.B.
Si du liquide de refroidissement n’est pas disponible, on peut utiliser de l’eau du robinet, à
condition de la remplacer dès que possible par le liquide de refroidissement recommandé.
Attendre que le
moteur ait refroidi.
Contrôler le niv eau
du liquide de
refroidissement dans
le v ase d’expansion
et le radiateur.Faire l’appoint de liquide
de refroidissement.
(Voir N.B.)
Le niv eau du liquide
de refroidissement
est suffisant.
Pas de fuite
FuitesLe niv eau du liquide de
refroidissement est
insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer
le circuit de
refroidissement par un
concessionnaire Yamaha.
Mettre le moteur en marche. Si le moteur surchauffe
à nouv eau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
UB95F2F0.book Page 40 Wednesday, September 11, 2019 3:01 PM

Soin et remisage de la moto
7-1
7
FAU37834
Remarque concernant les pièces
d e couleur mate
ATTENTION
FCA15193
Certains mo dèles sont équipés d e
pièces à finition mate. Deman der conseil
à un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procéd er au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mor dants ou d e détachants
griffera ou en dommagera la surface d e
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate de
cire.
FAU83443
Entretien
Un nettoyage fréquent et minutieux du vé-
hicule améliorera non seulement son appa-
rence, mais également ses performances
générales ainsi que la durée de vie utile de
nombreux composants. Le lavage, le net-
toyage et le polissage du véhicule vous
donneront également l’occasion d’inspec-
ter plus fréquemment son état. Veiller à la-
ver le véhicule après avoir roulé sous la
pluie ou près de la mer, car le sel est corro-
sif pour les métaux.
N.B.
 Il est possible que du sel soit épandu
sur les routes des régions à fortes
chutes de neige pour faire fondre la
neige ou le verglas. Ce sel peut rester
sur les routes jusqu’au printemps ;
veiller donc à laver le dessous et les
parties du châssis après avoir roulé
dans ces régions.
 Les produits d’entretien Yamaha
d’origine sont vendus sous la marque
YAMALUBE sur de nombreux mar-
chés dans le monde.
 Consulter votre concessionnaire
Yamaha pour des conseils de net-
toyage supplémentaires.
ATTENTION
FCA26280
Un nettoyage incorrect peut provoquer
d es dommages à la fois esthétiques et
mécaniques. Ne pas utiliser :
 de nettoyeurs à haute pression ou à
jet de vapeur. Un nettoyage à une
pression excessive peut entraîner
d es infiltrations d’eau et la détério-
ration des roulements de roue, des
freins, des joints de transmission et
d es composants électriques. Éviter
d ’appliquer des détergents à haute
pression tels que ceux qui sont dis-
ponibles dans les stations d e la-
vage automatiques.
UB95F2F0.book Page 1 Wednesd ay, September 11, 2019 3:01 PM

Soin et remisage de la moto
7-2
7
 des pro duits chimiques abrasifs
d ont les nettoyants pour jantes à
haute teneur en aci de, surtout sur
les jantes en magnésium ou les
roues à rayons.
 des pro duits chimiques d écapants,
d es nettoyants abrasifs à base de
mélange, ou encore de la cire sur
d es pièces aux finitions mates. Les
brosses peuvent rayer ou en dom-
mager les finitions mates ; utiliser
une éponge douce ou un chiffon
uniquement.
 des chiffons, éponges ou brosses
ayant été en contact avec d es pro-
d uits nettoyants abrasifs ou des
pro duits chimiques agressifs
comme les d issolvants, l’essence,
les pro duits antirouille, le liqui de de
frein ou l’antigel, etc.
Avant le lavage
1. Garer le véhicule à l’abri de la lumière directe du soleil, puis le laisser refroi-
dir. Cela aidera à éviter les taches
d’eau.
2. S’assurer que tous les bouchons,
couvercles, coupleurs électriques et
connecteurs sont bien installés.
3. Couvrir l’extrémité du pot d’échappe-
ment à l’aide d’un sac en plastique et
d’un ruban élastique solide.
4. Pré-tremper les taches tenaces
comme les insectes ou les excré-
ments d’oiseaux avec une serviette
humide pendant quelques minutes.
5. Retirez les débris de route et les taches d’huile à l’aide d’un produit dé-
graissant de qualité et d’une brosse à
poils en plastique ou d’une éponge.
ATTENTION : Ne pas utiliser d e dé-
graissant sur les zones qui d oivent
être lubrifiées, comme les joints d
’étanchéité, les joints et les axes
d e roue. Suivre les instructions d es
prod uits.
[FCA26290]
Lavage
1. Rincer toute trace de dégraissant et
vaporiser de l’eau sur le véhicule avec
un tuyau d’arrosage. Pour ce faire, ne
pas exercer de pression excessive.
Éviter de pulvériser de l’eau directe-
ment dans le pot d’échappement, le
tableau de bord, l’entrée d’air ou
d’autres zones intérieures telles que
les compartiments de rangement
sous la selle.
2. Laver le véhicule à l’aide d’un dé- tergent de type automobile de qualité
mélangé à de l’eau froide et d’une ser-
viette ou d’une éponge douce et
propre. Utiliser une vieille brosse à
dents ou une brosse à poils en plas-
tique pour les endroits difficiles d’ac-
cès. ATTENTION : Utiliser de l’eau
froi de si le véhicule a été exposé au
sel. L’eau chau de augmente les
propriétés corrosives du sel.
[FCA26301]
3. Pour les véhicules équipés d’un pare-
brise : Nettoyer le pare-brise avec une
serviette ou une éponge douce imbi-
bée d’eau et d’un détergent à pH
neutre. Le cas échéant, utiliser un po-
lisseur ou un nettoyant pare-brise
pour motos de haute qualité.
ATTENTION : Ne jamais utiliser de
prod uits chimiques agressifs pour
nettoyer le pare-brise. De plus, cer-
tains pro duits de nettoyage pour le
plastique peuvent rayer le pare-
brise. Il convient donc de tester
tous les pro duits de nettoyage
avant de les utiliser systématique-
ment.
[FCA26310]
4. Rincer abondamment à l’eau claire.
Veiller à éliminer tous les résidus de
détergent, car ils peuvent être nocifs
pour les pièces en plastique.
UB95F2F0.book Page 2 Wednesd ay, September 11, 2019 3:01 PM

Soin et remisage de la moto
7-3
7
Après le lavage
1. Sécher le véhicule avec une peau de
chamois ou une serviette absorbante,
de préférence un tissu éponge micro-
fibre.
2. Pour les modèles équipés d’une chaîne de transmission : Séchez la
chaîne de transmission puis lubrifiez-
la pour prévenir l’apparition de rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
Cela permettra souvent d’éliminer des
systèmes d’échappement en acier
inoxydable les décolorations dues à la
chaleur.
4. Appliquer un spray de protection anti-
corrosion sur toutes les pièces métal-
liques, y compris les surfaces chro-
mées ou nickelées.
AVERTISSEMENT ! Ne pas appli-
quer de silicone ni d ’huile en spray
sur les sièges, les poignées, les re-
pose-pie ds en caoutchouc ou les
ban des de roulement d es pneus.
Ces pièces d eviendraient glis-
santes, ce qui pourrait provoquer
une perte de contrôle. Nettoyer soi-
gneusement la surface de ces élé-
ments avant d ’utiliser le véhicule.
[FWA20650]
5. Traiter les pièces en caoutchouc, vi-
nyle et plastique non peintes avec un
produit d’entretien approprié.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Cirer toutes les surfaces peintes avec une cire non abrasive ou utiliser un
spray de finition pour moto.
8. Une fois le netto yage terminé, démar-
rer le moteur et le laisser tourner au ra-
lenti pendant plusieurs minutes pour
aider à sécher l’humidité restante.
9. Si la lentille de phare s’est embuée, démarrer le moteur et allumer le phare
pour aider à éliminer l’humidité. 10. Veiller à ce que le véhicule soit parfai-
tement sec avant de le remiser ou de
le couvrir.
ATTENTION
FCA26320
Ne pas appliquer de cire sur les
pièces en caoutchouc ou en plas-
tique non peintes.
 Ne pas utiliser de pro duits de polis-
sage abrasifs, car ceux-ci attaquent
la peinture.
 Faire preuve d e modération lors d e
l’application de cire et de pro duits
en spray. Essuyer l’excé dent après
chaque application.
AVERTISSEMENT
FWA20660
Des impuretés restant sur les freins ou
les pneus peuvent provoquer une perte
d e contrôle.
 Vérifier qu’il n’y a ni lubrifiant ni cire
sur les freins ou les pneus.
 Si nécessaire, laver les pneus à
l’eau savonneuse chau de.
 Le cas échéant, nettoyer les
disques et les plaquettes de frein à
l’aid e de nettoyant freins ou d ’acé-
tone.
 Avant de con duire à vitesse élevée,
effectuer un test de con duite afin d e
vérifier le freinage et la prise de vi-
rages.
UB95F2F0.book Page 3 Wednesd ay, September 11, 2019 3:01 PM

Soin et remisage de la moto
7-4
7
FAU83472
Remisage
Toujours remiser le véhicule dans un en-
droit sec et tempéré. Si nécessaire, le pro-
téger contre la poussière à l’aide d’une
housse poreuse. S’assurer que le moteur et
le système d’échappement ont refroidi
avant de couvrir le véhicule. Si le véhicule
est souvent inutilisé pendant plusieurs se-
maines, il est recommandé d’utiliser un sta-
bilisateur de carburant de qualité après
chaque ravitaillement en carburant.
ATTENTION
FCA21170
 Entreposer le véhicule dans un en-
d roit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
 Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.
Remisage de longue d urée
Avant de remiser le véhicule pendant une
longue durée (60 jours ou plus) : 1. Effectuer toutes les réparations né-
cessaires et tout entretien en suspens.
2. Suivre toutes les instructions de la section Soin de ce chapitre.
3. Faire le plein de carburant, en ajoutant un stabilisateur de carburant confor-
mément au mode d’emploi du produit.
Faire tourner le moteur pendant 5 mi-
nutes afin de distribuer le carburant
traité dans le circuit d’alimentation.
4. Pour les véhicules équipés d’un robi- net de carburant : Tourner la manette
du robinet de carburant à la position
d’arrêt.
5. Pour les véhicules équipés d’un carburateur : Pour éviter l’accumula-
tion de dépôts de carburant, vidanger
dans un récipient propre le carburant contenu dans la cuve à niveau
constant du carburateur. Resserrer le
boulon de vidange et verser de nou-
veau le carburant dans le réservoir.
6. Utiliser une huile à brumiser de qualité
conformément aux instructions du
produit pour protéger les composants
internes du moteur contre la corro-
sion. En l’absence d’huile à brumiser,
procéder comme suit pour chaque cy-
lindre. a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
AVERTISSEMENT ! Avant d e
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d ’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine d e
d égâts et de brûlures.
[FWA10952]
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
7. Lubrifier tous les câbles de com- mande, les pivots, les leviers et les pé-
dales, ainsi que la béquille latérale et
la béquille centrale (le cas échéant).
8. Vérifier et régler la pression de gon-
flage des pneus, puis élever le véhi-
cule de sorte qu’aucune de ses roues
ne repose sur le sol. S’il n’est pas pos-
sible d’élever les roues, les tourner
UB95F2F0.book Page 4 Wednesd ay, September 11, 2019 3:01 PM

Soin et remisage de la moto
7-5
7
quelque peu une fois par mois de
sorte que les pneus ne se détériorent
pas en un point précis.
9. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
10. Retirer la batterie et la charger entière- ment, ou brancher un chargeur d’en-
tretien afin de conserver une charge
optimale de la batterie. ATTENTION :
Vérifier que la batterie et son char-
geur sont compatibles. Ne pas re-
charger une batterie VRLA à l’ai de
d ’un chargeur conventionnel.
[FCA26330]
N.B.
 En cas de retrait de la batterie, la char-
ger une fois par mois et l’entreposer
dans un endroit tempéré entre 0 et 30
°C (32 et 90 °F).
 Pour plus d’informations sur le char-
gement et l’entreposage de la batte-
rie, voir la page 6-34.
UB95F2F0.book Page 5 Wednesd ay, September 11, 2019 3:01 PM

Caractéristiques
8-1
8
Dimensions:
Longueur hors tout:2230 mm (87.8 in)
Largeur hors tout:
750 mm (29.5 in)
Hauteur hors tout: 1325/1455 mm (52.2/57.3 in)
Hauteur de la selle: 805/825 mm (31.7/32.5 in)
Empattement:
1545 mm (60.8 in)
Garde au sol: 125 mm (4.92 in)
Rayon de braquage minimum: 3.2 m (10.50 ft)
Poi ds:
Poids à vide:
296 kg (653 lb)
Moteur:
Cycle de combustion:4 temps
Circuit de refroidissement:
Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres: En ligne
Nombre de cylindres:
4 cylindres
Cylindrée: 1298 cm³
Alésage × course:
79.0 × 66.2 mm (3.11 × 2.61 in)
Système de démarrage:
Démarreur électrique
Huile moteur:
Marque recommandée :
Viscosités SAE:10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:3.80 L (4.02 US qt, 3.34 Imp.qt) Avec dépose du filtre à huile:
4.00 L (4.23 US qt, 3.52 Imp.qt)
Huile de couple conique arrière:
Type:
Huile Yamaha de couple conique SAE
80W-90 API GL-5
Quantité:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Quantité de liquid e de refroi dissement:
Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 2.60 L (2.75 US qt, 2.29 Imp.qt)
Carburant:
Carburant recommandé :
Essence sans plomb (E10 acceptable)
Indice d’octane (RON) : 90
Capacité du réservoir: 25 L (6.6 US gal, 5.5 Imp.gal)
Quantité de la réserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification: B881 00
Transmission:
Rapport de démultiplication:
1re:
2.500 (35/14)
2
e: 1.722 (31/18)
3
e: 1.350 (27/20)
4
e: 1.111 (30/27)
5
e: 0.963 (26/27)
6
e: 0.846 (22/26)
Pneu avant:
Type: Sans chambre (Tubeless)
Taille: 120/70ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT023F E
UB95F2F0.book Page 1 Wednesd ay, September 11, 2019 3:01 PM

Caractéristiques
8-2
8
Pneu arrière:
Type:Sans chambre (Tubeless)
Taille:
180/55ZR17M/C(73W)
Fabricant/modèle: BRIDGESTONE/BT023R E
Charge:
Charge maximale:
208 kg (459 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Système de freinage unifié:
Commande:
Activé par le frein arrière
Frein avant:
Type:Frein hydraulique à double disque
Frein arrière:
Type:
Frein hydraulique monodisque
Suspension avant:
Type:Fourche télescopique
Suspension arrière:
Type:Bras oscillant (suspension à liaison)
Partie électrique:
Tension du système électrique:
12 V
Batterie:
Modèle:GT14B-4
Voltage, capacité:
12 V, 12.0 Ah (10 HR)
Puissance d’ampoule:
Phare:
LED
Stop/feu arrière:
LED
Clignotant avant: LED
Clignotant arrière: LED
Veilleuse:
LED
Éclairage de la plaque d’immatriculation: LED
UB95F2F0.book Page 2 Wednesd ay, September 11, 2019 3:01 PM

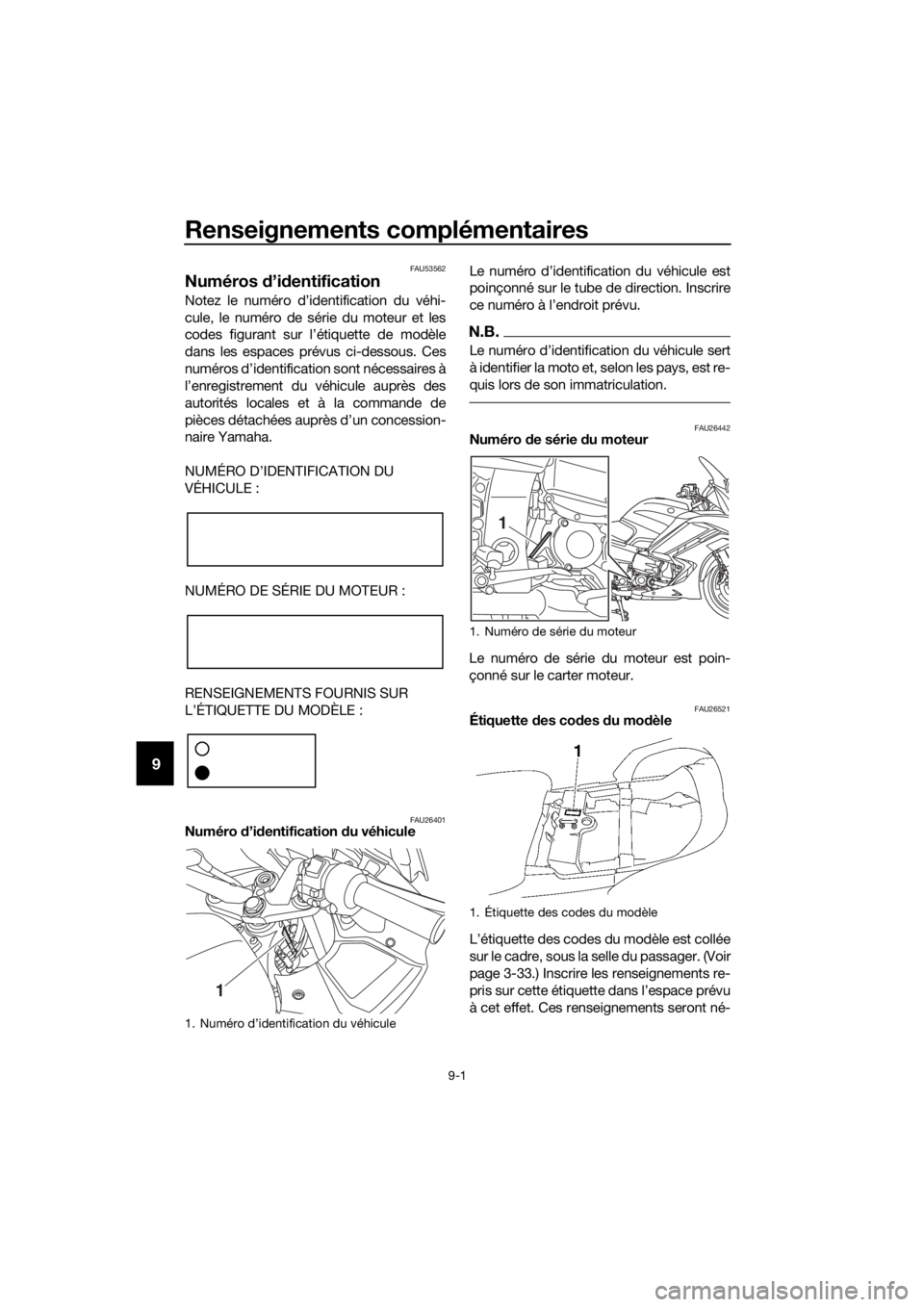

Renseignements complémentaires
9-1
9
FAU53562
Numéros d’id entification
Notez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’ étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de
pièces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401Numéro d’id entification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.
Le numéro d’identification du véhicule sert
à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26442Numéro
de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26521Étiquette des co des du mo dèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager. (Voir
page 3-33.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
UB95F2F0.book Page 1 Wednesd ay, September 11, 2019 3:01 PM
