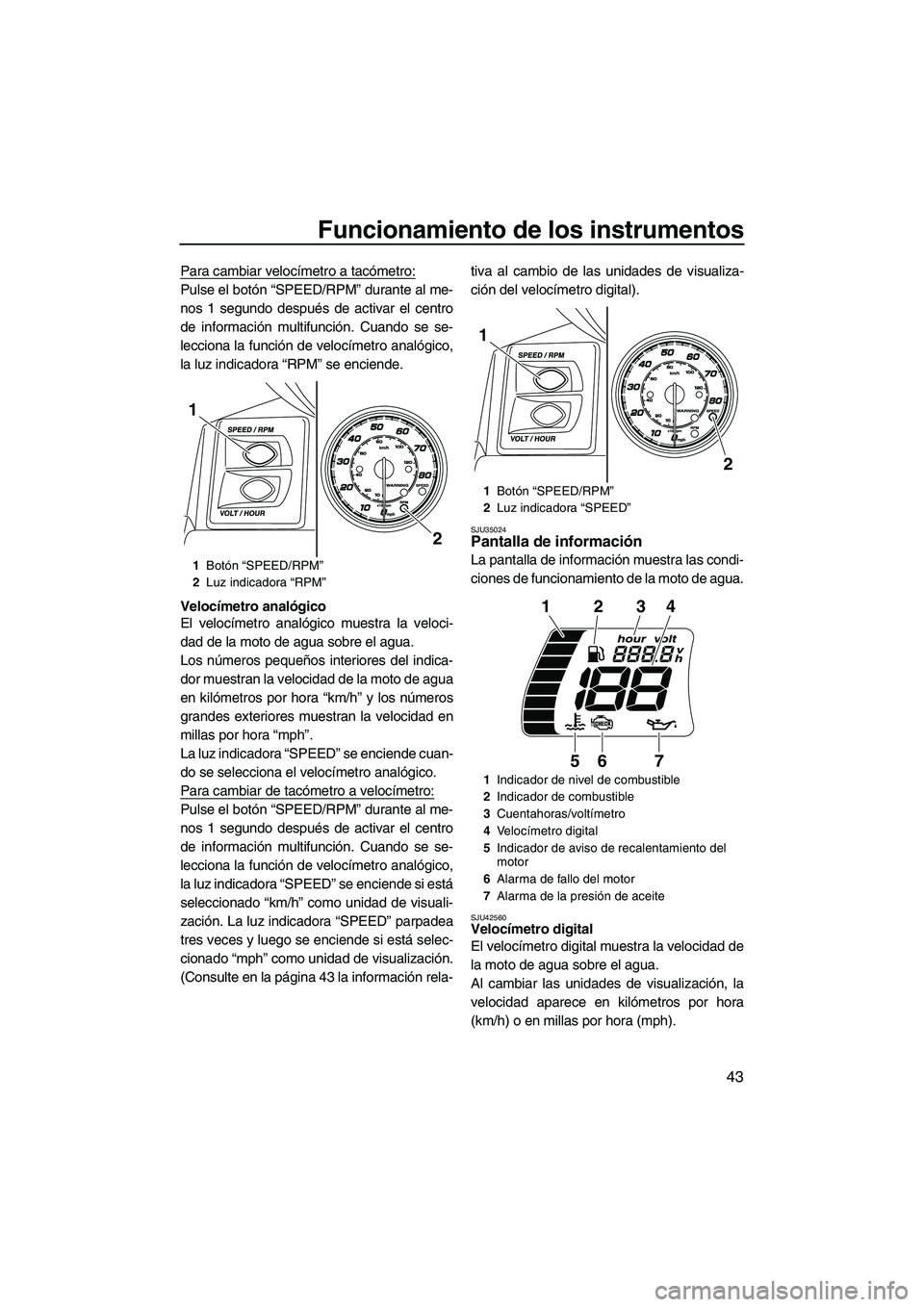

Funcionamiento de los instrumentos
43
Para cambiar velocímetro a tacómetro:
Pulse el botón “SPEED/RPM” durante al me-
nos 1 segundo después de activar el centro
de información multifunción. Cuando se se-
lecciona la función de velocímetro analógico,
la luz indicadora “RPM” se enciende.
Velocímetro analógico
El velocímetro analógico muestra la veloci-
dad de la moto de agua sobre el agua.
Los números pequeños interiores del indica-
dor muestran la velocidad de la moto de agua
en kilómetros por hora “km/h” y los números
grandes exteriores muestran la velocidad en
millas por hora “mph”.
La luz indicadora “SPEED” se enciende cuan-
do se selecciona el velocímetro analógico.
Para cambiar de tacómetro a velocímetro:
Pulse el botón “SPEED/RPM” durante al me-
nos 1 segundo después de activar el centro
de información multifunción. Cuando se se-
lecciona la función de velocímetro analógico,
la luz indicadora “SPEED” se enciende si está
seleccionado “km/h” como unidad de visuali-
zación. La luz indicadora “SPEED” parpadea
tres veces y luego se enciende si está selec-
cionado “mph” como unidad de visualización.
(Consulte en la página 43 la información rela-tiva al cambio de las unidades de visualiza-
ción del velocímetro digital).
SJU35024Pantalla de información
La pantalla de información muestra las condi-
ciones de funcionamiento de la moto de agua.
SJU42560Velocímetro digital
El velocímetro digital muestra la velocidad de
la moto de agua sobre el agua.
Al cambiar las unidades de visualización, la
velocidad aparece en kilómetros por hora
(km/h) o en millas por hora (mph).
1
Botón “SPEED/RPM”
2 Luz indicadora “RPM”
2
1
1Botón “SPEED/RPM”
2 Luz indicadora “SPEED”
1 Indicador de nivel de combustible
2 Indicador de combustible
3 Cuentahoras/voltímetro
4 Velocímetro digital
5 Indicador de aviso de recalentamiento del
motor
6 Alarma de fallo del motor
7 Alarma de la presión de aceite
2
1
123
567
4
UF2T71S0.book Page 43 Friday, July 13, 2012 5:26 PM

Funcionamiento de los instrumentos
44
NOTA:

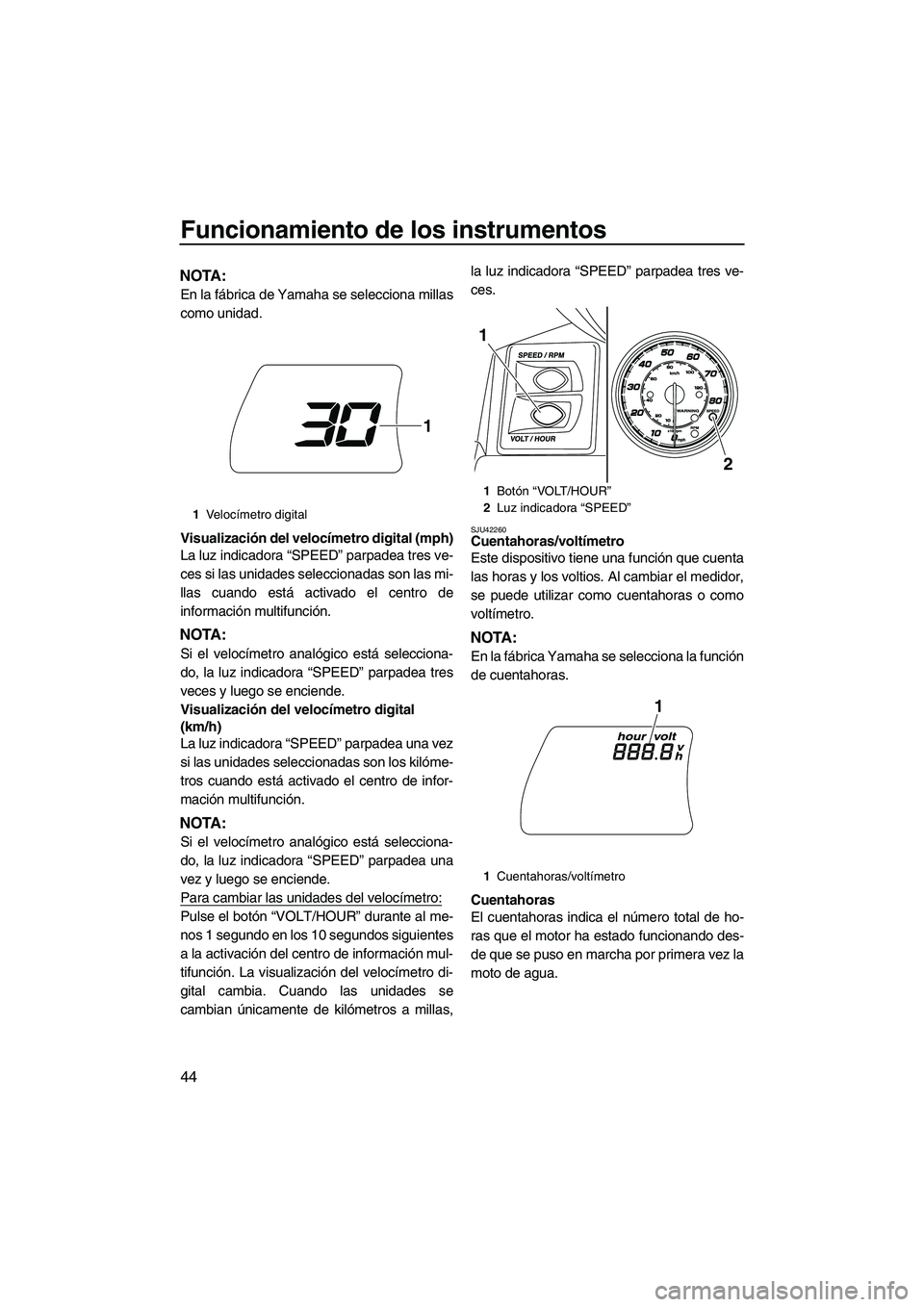

En la fábrica de Yamaha se selecciona millas
como unidad.
Visualización del velocímetro digital (mph)
La luz indicadora “SPEED” parpadea tres ve-
ces si las unidades seleccionadas son las mi-
llas cuando está activado el centro de
información multifunción.
NOTA:
Si el velocímetro analógico está selecciona-
do, la luz indicadora “SPEED” parpadea tres
veces y luego se enciende.
Visualización del velocímetro digital
(km/h)
La luz indicadora “SPEED” parpadea una vez
si las unidades seleccionadas son los kilóme-
tros cuando está activado el centro de infor-
mación multifunción.
NOTA:
Si el velocímetro analógico está selecciona-
do, la luz indicadora “SPEED” parpadea una
vez y luego se enciende.
Para cambiar las unidades del velocímetro:
Pulse el botón “VOLT/HOUR” durante al me-
nos 1 segundo en los 10 segundos siguientes
a la activación del centro de información mul-
tifunción. La visualización del velocímetro di-
gital cambia. Cuando las unidades se
cambian únicamente de kilómetros a millas,la luz indicadora “SPEED” parpadea tres ve-
ces.
SJU42260Cuentahoras/voltímetro
Este dispositivo tiene una función que cuenta
las horas y los voltios. Al cambiar el medidor,
se puede utilizar como cuentahoras o como
voltímetro.
NOTA:
En la fábrica Yamaha se selecciona la función
de cuentahoras.
Cuentahoras
El cuentahoras indica el número total de ho-
ras que el motor ha estado funcionando des-
de que se puso en marcha por primera vez la
moto de agua.
1
Velocímetro digital
1
1Botón “VOLT/HOUR”
2 Luz indicadora “SPEED”
1 Cuentahoras/voltímetro
2
1
1
UF2T71S0.book Page 44 Friday, July 13, 2012 5:26 PM

Funcionamiento de los instrumentos
45
NOTA:
El registro de las horas de funcionamiento se
mantendrá aunque se desconecten los termi-
nales de la batería.

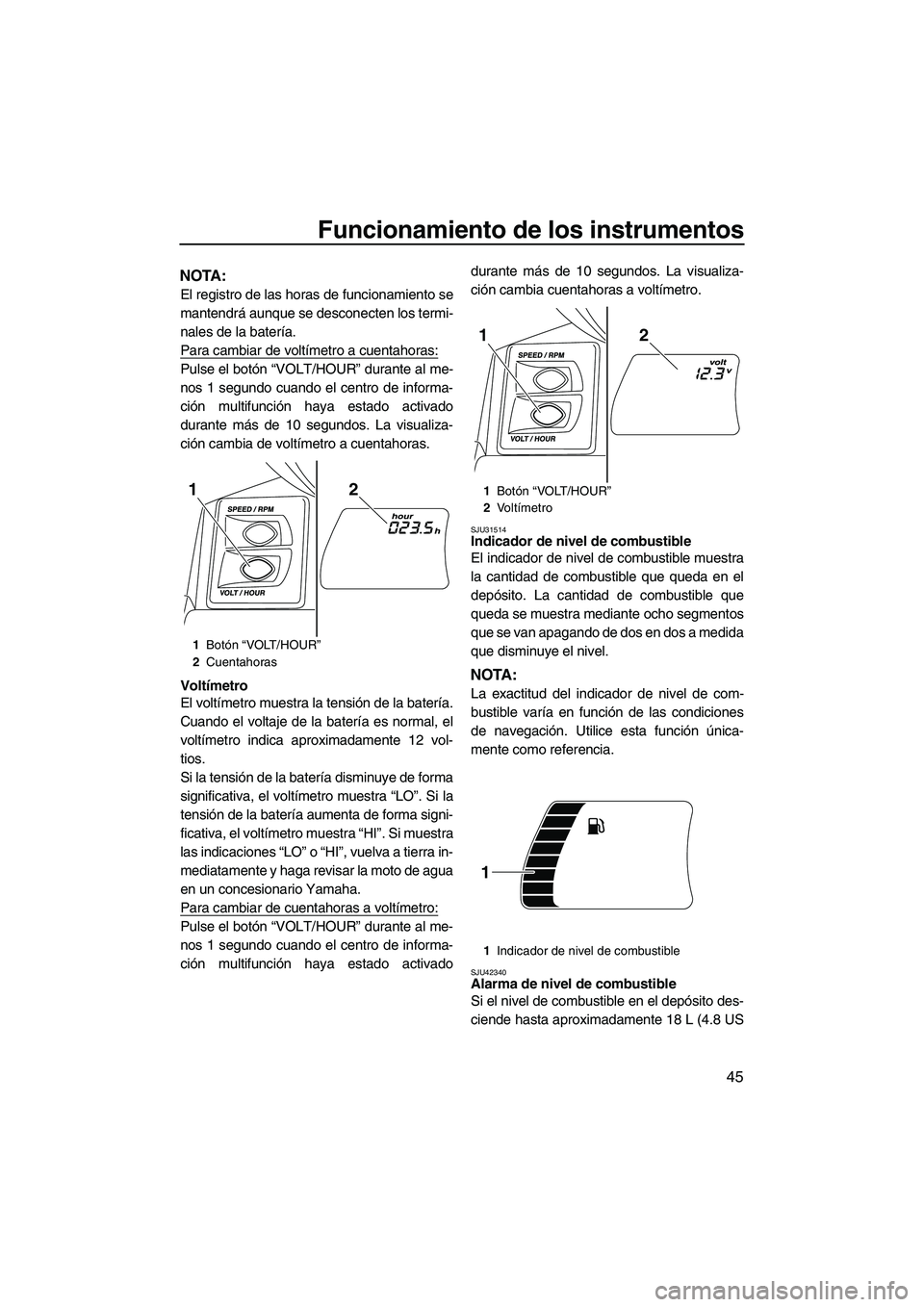

Para cambiar de voltímetro a cuentahoras:
Pulse el botón “VOLT/HOUR” durante al me-
nos 1 segundo cuando el centro de informa-
ción multifunción haya estado activado
durante más de 10 segundos. La visualiza-
ción cambia de voltímetro a cuentahoras.
Voltímetro
El voltímetro muestra la tensión de la batería.
Cuando el voltaje de la batería es normal, el
voltímetro indica aproximadamente 12 vol-
tios.
Si la tensión de la batería disminuye de forma
significativa, el voltímetro muestra “LO”. Si la
tensión de la batería aumenta de forma signi-
ficativa, el voltímetro muestra “HI”. Si muestra
las indicaciones “LO” o “HI”, vuelva a tierra in-
mediatamente y haga revisar la moto de agua
en un concesionario Yamaha.
Para cambiar de cuentahoras a voltímetro:
Pulse el botón “VOLT/HOUR” durante al me-
nos 1 segundo cuando el centro de informa-
ción multifunción haya estado activadodurante más de 10 segundos. La visualiza-
ción cambia cuentahoras a voltímetro.
SJU31514Indicador de nivel de combustible
El indicador de nivel de combustible muestra
la cantidad de combustible que queda en el
depósito. La cantidad de combustible que
queda se muestra mediante ocho segmentos
que se van apagando de dos en dos a medida
que disminuye el nivel.
NOTA:
La exactitud del indicador de nivel de com-
bustible varía en función de las condiciones
de navegación. Utilice esta función única-
mente como referencia.
SJU42340Alarma de nivel de combustible
Si el nivel de combustible en el depósito des-
ciende hasta aproximadamente 18 L (4.8 US
1
Botón “VOLT/HOUR”
2 Cuentahoras
211Botón “VOLT/HOUR”
2 Vo l t í m e t r o
1 Indicador de nivel de combustible
21
1
UF2T71S0.book Page 45 Friday, July 13, 2012 5:26 PM

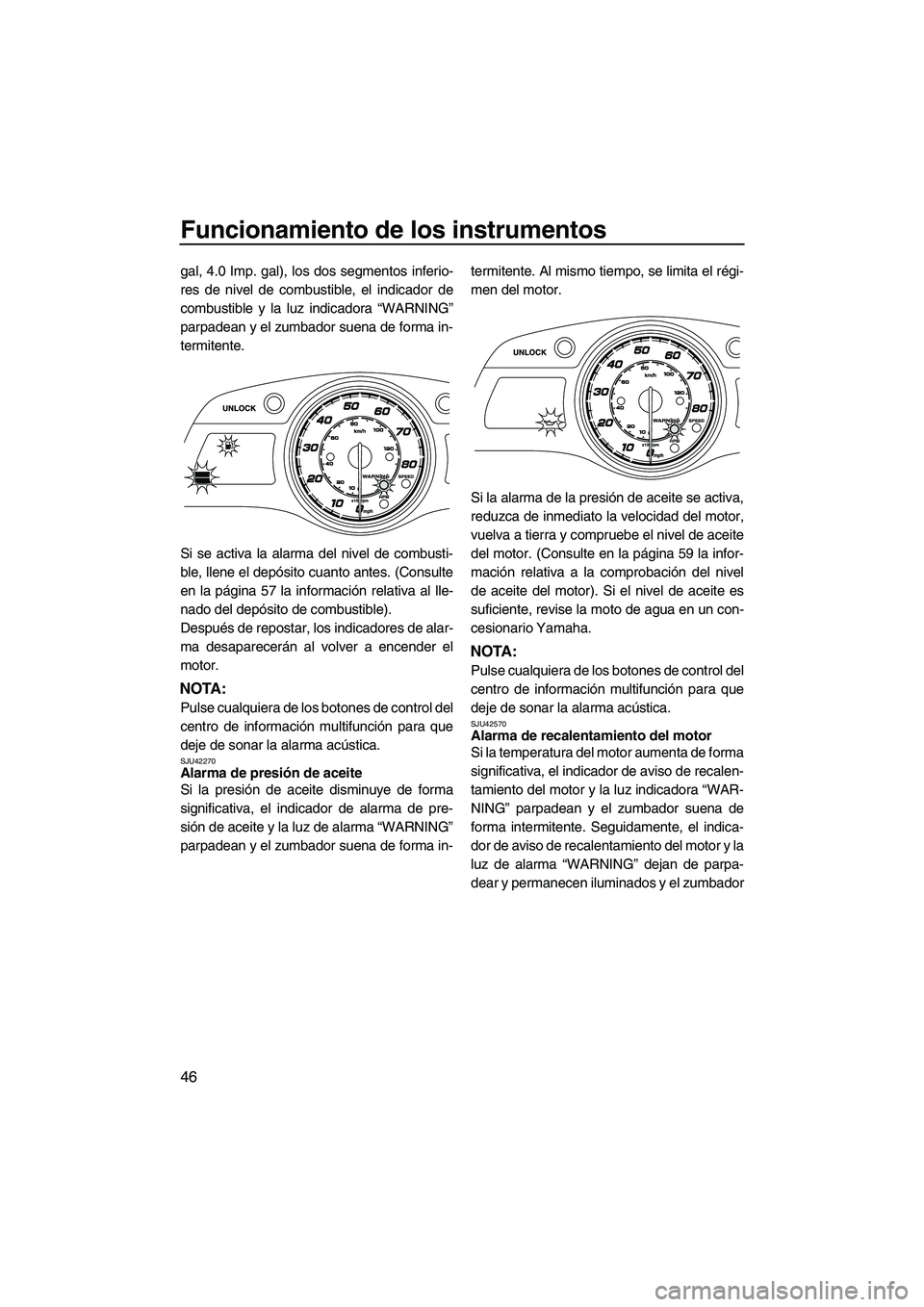

Funcionamiento de los instrumentos
46
gal, 4.0 Imp. gal), los dos segmentos inferio-
res de nivel de combustible, el indicador de
combustible y la luz indicadora “WARNING”
parpadean y el zumbador suena de forma in-
termitente.
Si se activa la alarma del nivel de combusti-
ble, llene el depósito cuanto antes. (Consulte
en la página 57 la información relativa al lle-
nado del depósito de combustible).
Después de repostar, los indicadores de alar-
ma desaparecerán al volver a encender el
motor.
NOTA:
Pulse cualquiera de los botones de control del
centro de información multifunción para que
deje de sonar la alarma acústica.
SJU42270Alarma de presión de aceite
Si la presión de aceite disminuye de forma
significativa, el indicador de alarma de pre-
sión de aceite y la luz de alarma “WARNING”
parpadean y el zumbador suena de forma in-termitente. Al mismo tiempo, se limita el régi-
men del motor.
Si la alarma de la presión de aceite se activa,
reduzca de inmediato la velocidad del motor,
vuelva a tierra y compruebe el nivel de aceite
del motor. (Consulte en la página 59 la infor-
mación relativa a la comprobación del nivel
de aceite del motor). Si el nivel de aceite es
suficiente, revise la moto de agua en un con-
cesionario Yamaha.
NOTA:
Pulse cualquiera de los botones de control del
centro de información multifunción para que
deje de sonar la alarma acústica.
SJU42570Alarma de recalentamiento del motor
Si la temperatura del motor aumenta de forma
significativa, el indicador de aviso de recalen-
tamiento del motor y la luz indicadora “WAR-
NING” parpadean y el zumbador suena de
forma intermitente. Seguidamente, el indica-
dor de aviso de recalentamiento del motor y la
luz de alarma “WARNING” dejan de parpa-
dear y permanecen iluminados y el zumbador
UF2T71S0.book Page 46 Friday, July 13, 2012 5:26 PM

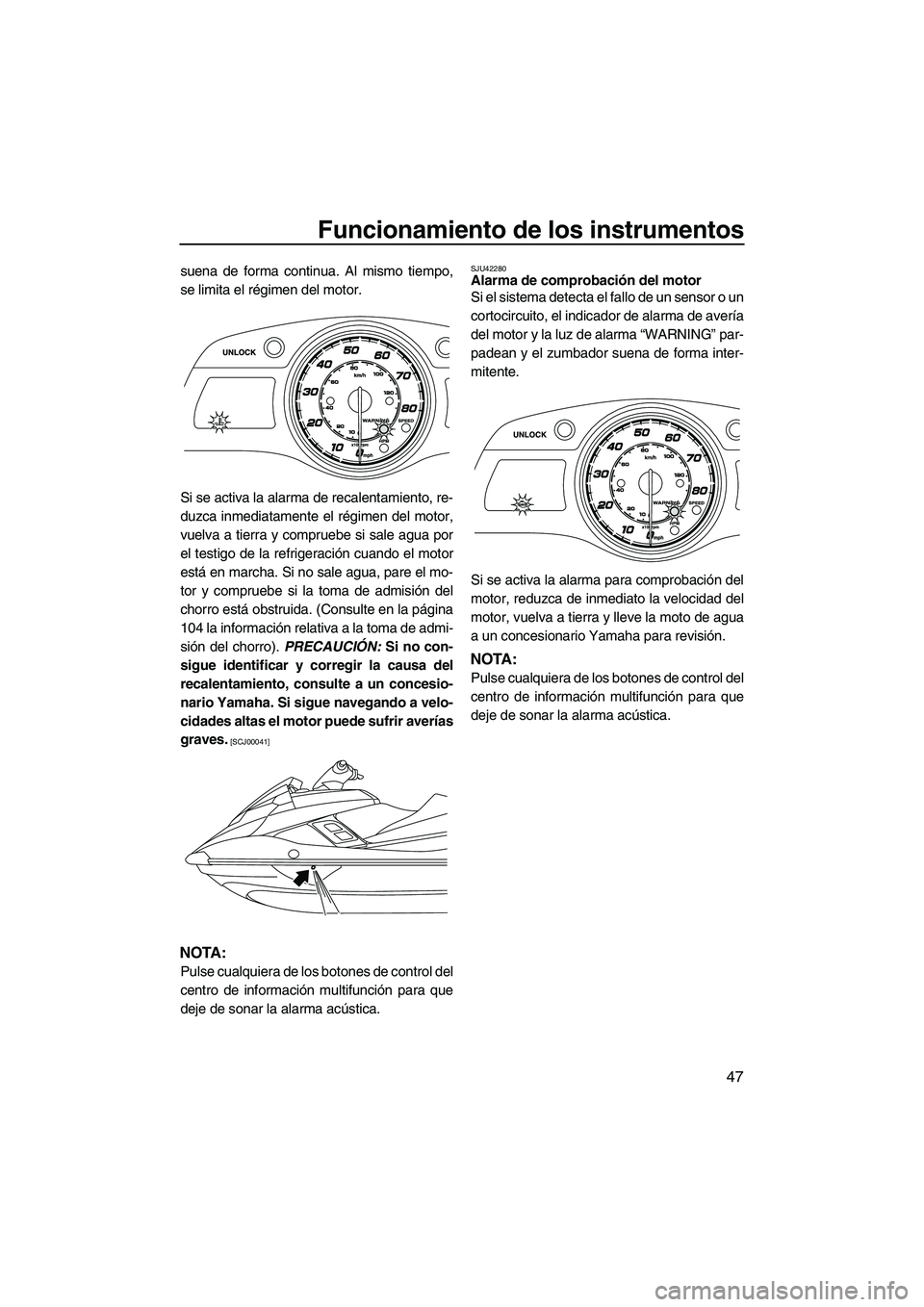

Funcionamiento de los instrumentos
47
suena de forma continua. Al mismo tiempo,
se limita el régimen del motor.
Si se activa la alarma de recalentamiento, re-
duzca inmediatamente el régimen del motor,
vuelva a tierra y compruebe si sale agua por
el testigo de la refrigeración cuando el motor
está en marcha. Si no sale agua, pare el mo-
tor y compruebe si la toma de admisión del
chorro está obstruida. (Consulte en la página
104 la información relativa a la toma de admi-
sión del chorro). PRECAUCIÓN: Si no con-
sigue identificar y corregir la causa del
recalentamiento, consulte a un concesio-
nario Yamaha. Si sigue navegando a velo-
cidades altas el motor puede sufrir averías
graves.
[SCJ00041]
NOTA:
Pulse cualquiera de los botones de control del
centro de información multifunción para que
deje de sonar la alarma acústica.
SJU42280Alarma de comprobación del motor
Si el sistema detecta el fallo de un sensor o un
cortocircuito, el indicador de alarma de avería
del motor y la luz de alarma “WARNING” par-
padean y el zumbador suena de forma inter-
mitente.
Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
NOTA:
Pulse cualquiera de los botones de control del
centro de información multifunción para que
deje de sonar la alarma acústica.
UF2T71S0.book Page 47 Friday, July 13, 2012 5:26 PM

Funcionamiento de equipos
48
SJU40333

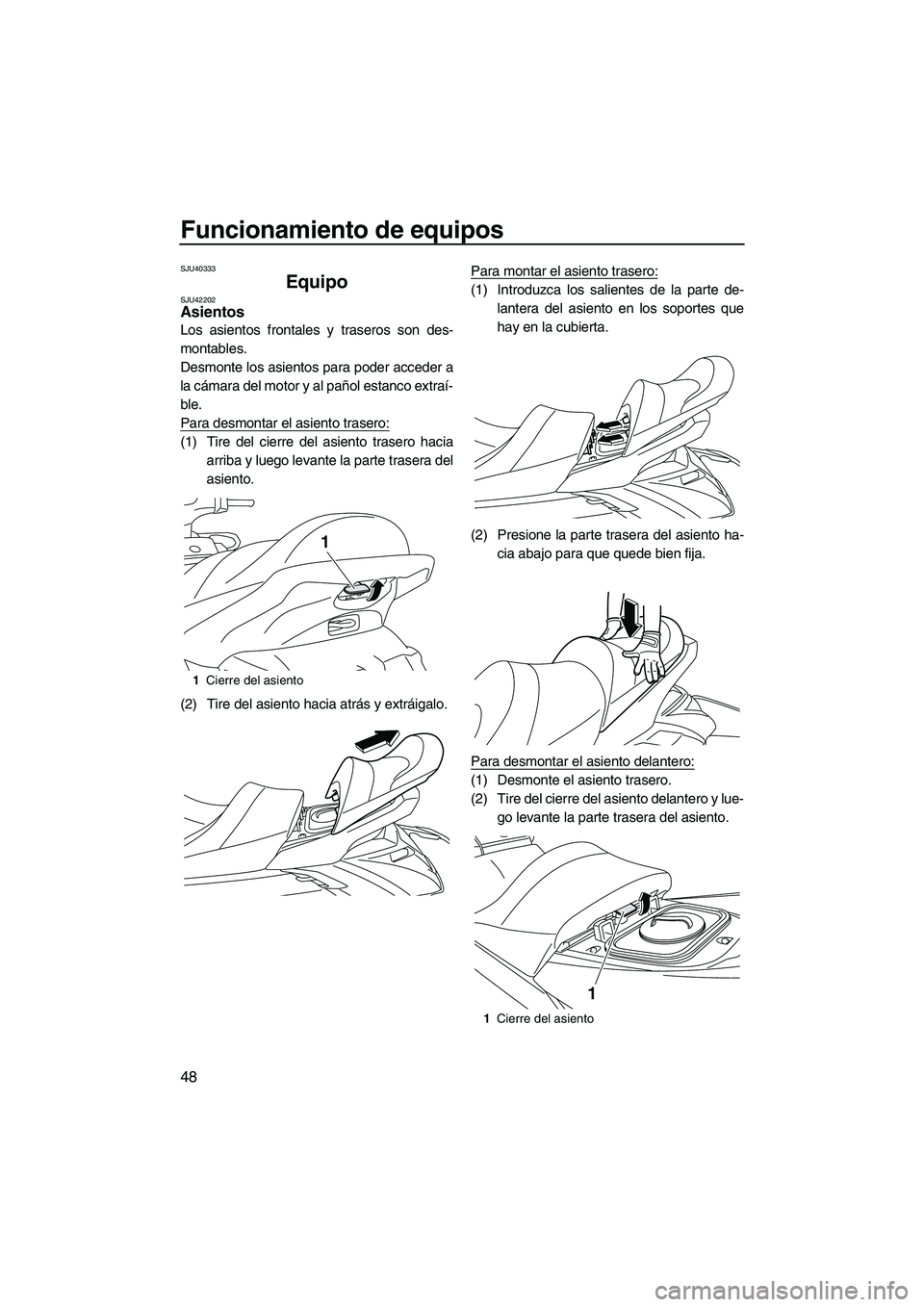

Equipo SJU42202Asientos
Los asientos frontales y traseros son des-
montables.
Desmonte los asientos para poder acceder a
la cámara del motor y al pañol estanco extraí-
ble.
Para desmontar el asiento trasero:
(1) Tire del cierre del asiento trasero haciaarriba y luego levante la parte trasera del
asiento.
(2) Tire del asiento hacia atrás y extráigalo. Para montar el asiento trasero:
(1) Introduzca los salientes de la parte de-
lantera del asiento en los soportes que
hay en la cubierta.
(2) Presione la parte trasera del asiento ha- cia abajo para que quede bien fija.
Para desmontar el asiento delantero:
(1) Desmonte el asiento trasero.
(2) Tire del cierre del asiento delantero y lue- go levante la parte trasera del asiento.
1Cierre del asiento
1
1Cierre del asiento
1
UF2T71S0.book Page 48 Friday, July 13, 2012 5:26 PM

Funcionamiento de equipos
49
(3) Tire del asiento hacia atrás y extráigalo.
Para montar el asiento delantero:
(1) Introduzca el saliente de la parte delante-ra del asiento en el soporte de la cubierta.
(2) Presione la parte trasera del asiento ha- cia abajo para que quede bien fija.
(3) Sujete bien el asiento trasero en su posi- ción original.

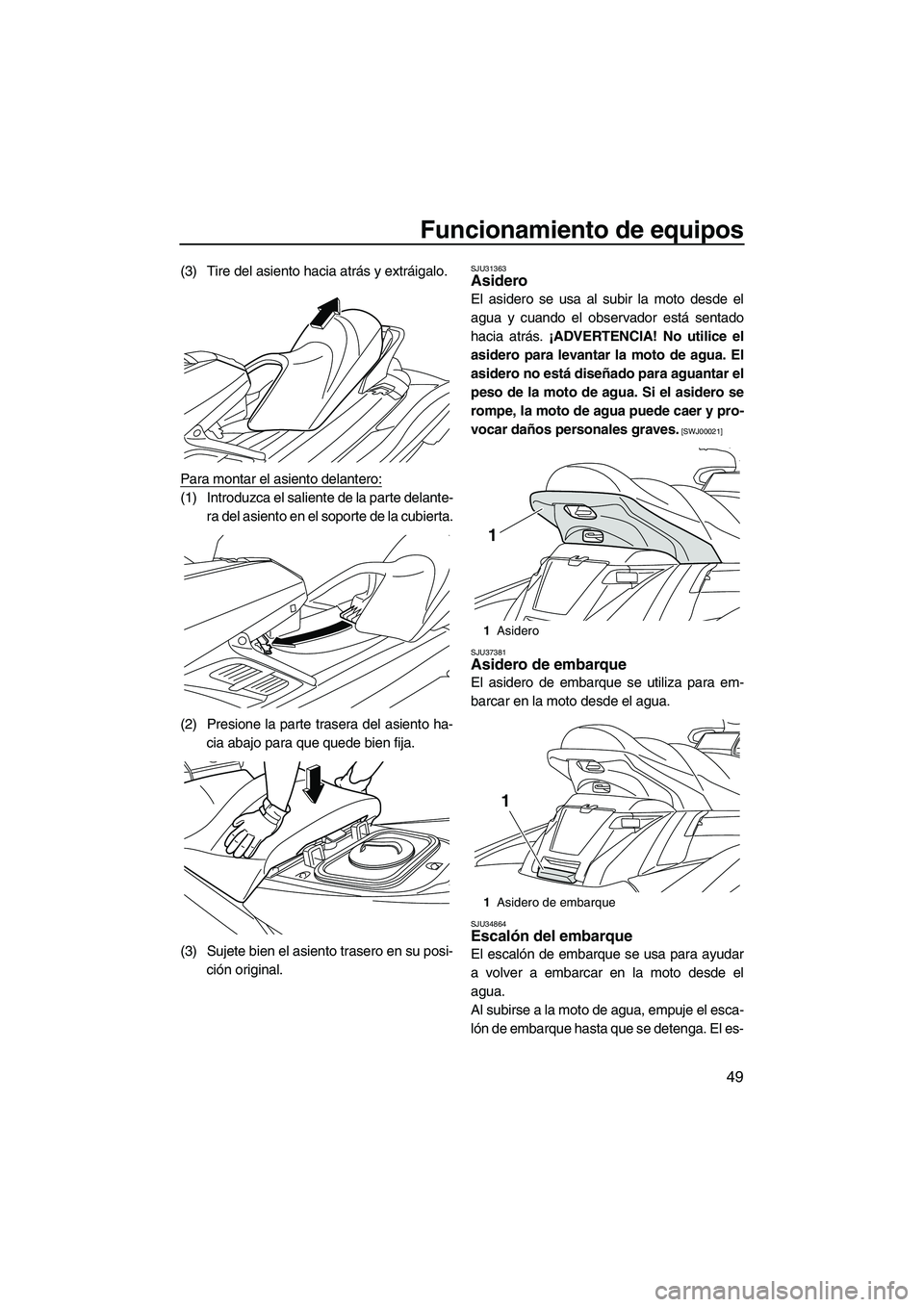

SJU31363Asidero
El asidero se usa al subir la moto desde el
agua y cuando el observador está sentado
hacia atrás. ¡ADVERTENCIA! No utilice el
asidero para levantar la moto de agua. El
asidero no está diseñado para aguantar el
peso de la moto de agua. Si el asidero se
rompe, la moto de agua puede caer y pro-
vocar daños personales graves.
[SWJ00021]
SJU37381
Asidero de embarque
El asidero de embarque se utiliza para em-
barcar en la moto desde el agua.
SJU34864Escalón del embarque
El escalón de embarque se usa para ayudar
a volver a embarcar en la moto desde el
agua.

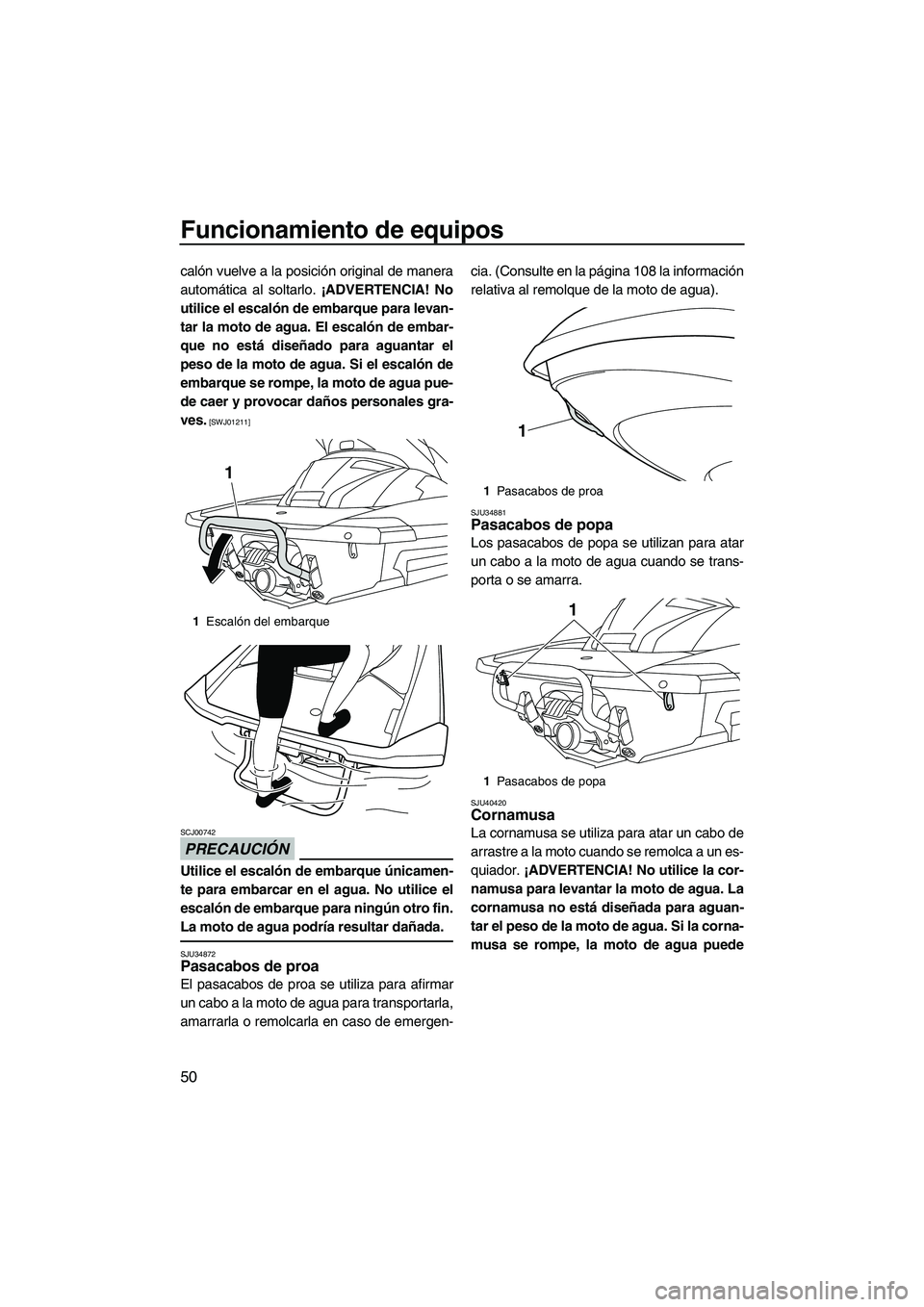

Al subirse a la moto de agua, empuje el esca-
lón de embarque hasta que se detenga. El es-
1 Asidero
1 Asidero de embarque
1
1
UF2T71S0.book Page 49 Friday, July 13, 2012 5:26 PM

Funcionamiento de equipos
50
calón vuelve a la posición original de manera
automática al soltarlo. ¡ADVERTENCIA! No
utilice el escalón de embarque para levan-
tar la moto de agua. El escalón de embar-
que no está diseñado para aguantar el
peso de la moto de agua. Si el escalón de
embarque se rompe, la moto de agua pue-
de caer y provocar daños personales gra-
ves.
[SWJ01211]
PRECAUCIÓN
SCJ00742
Utilice el escalón de embarque únicamen-
te para embarcar en el agua. No utilice el
escalón de embarque para ningún otro fin.
La moto de agua podría resultar dañada.
SJU34872Pasacabos de proa
El pasacabos de proa se utiliza para afirmar
un cabo a la moto de agua para transportarla,
amarrarla o remolcarla en caso de emergen- cia. (Consulte en la página 108 la información
relativa al remolque de la moto de agua).
SJU34881Pasacabos de popa
Los pasacabos de popa se utilizan para atar
un cabo a la moto de agua cuando se trans-
porta o se amarra.
SJU40420Cornamusa
La cornamusa se utiliza para atar un cabo de
arrastre a la moto cuando se remolca a un es-
quiador.
¡ADVERTENCIA! No utilice la cor-
namusa para levantar la moto de agua. La
cornamusa no está diseñada para aguan-
tar el peso de la moto de agua. Si la corna-
musa se rompe, la moto de agua puede
1 Escalón del embarque
1
1Pasacabos de proa
1 Pasacabos de popa
1
1
UF2T71S0.book Page 50 Friday, July 13, 2012 5:26 PM

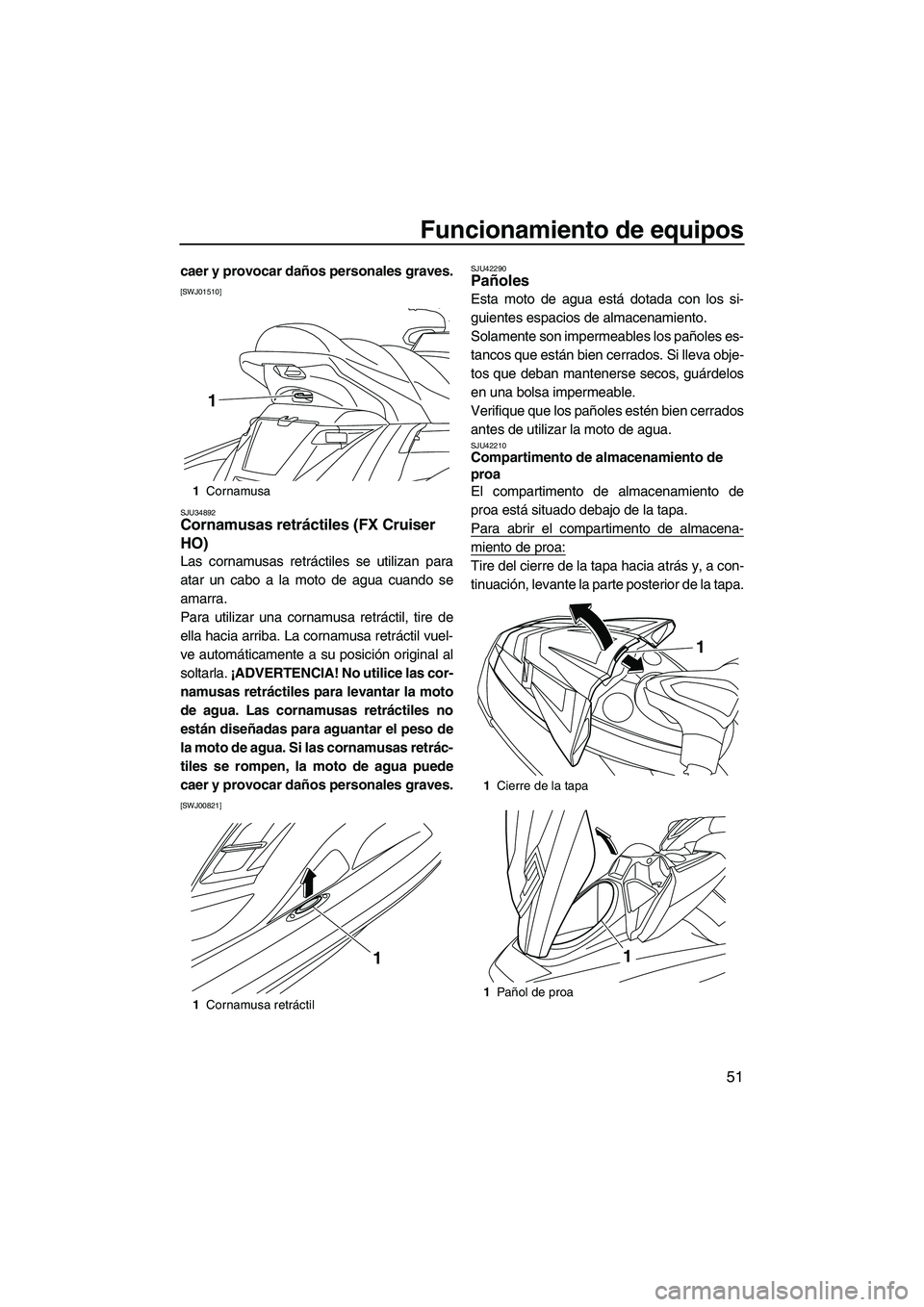

Funcionamiento de equipos
51
caer y provocar daños personales graves.
[SWJ01510]
SJU34892
Cornamusas retráctiles (FX Cruiser
HO)
Las cornamusas retráctiles se utilizan para
atar un cabo a la moto de agua cuando se
amarra.
Para utilizar una cornamusa retráctil, tire de
ella hacia arriba. La cornamusa retráctil vuel-
ve automáticamente a su posición original al
soltarla. ¡ADVERTENCIA! No utilice las cor-
namusas retráctiles para levantar la moto
de agua. Las cornamusas retráctiles no
están diseñadas para aguantar el peso de
la moto de agua. Si las cornamusas retrác-
tiles se rompen, la moto de agua puede
caer y provocar daños personales graves.
[SWJ00821] SJU42290
Pañoles
Esta moto de agua está dotada con los si-
guientes espacios de almacenamiento.
Solamente son impermeables los pañoles es-
tancos que están bien cerrados. Si lleva obje-
tos que deban mantenerse secos, guárdelos
en una bolsa impermeable.
Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
SJU42210Compartimento de almacenamiento de
proa
El compartimento de almacenamiento de
proa está situado debajo de la tapa.
Para abrir el compartimento de almacena-
miento de proa:
Tire del cierre de la tapa hacia atrás y, a con-
tinuación, levante la parte posterior de la tapa.
1
Cornamusa
1 Cornamusa retráctil
1
1
1Cierre de la tapa
1 Pañol de proa
1
1
UF2T71S0.book Page 51 Friday, July 13, 2012 5:26 PM

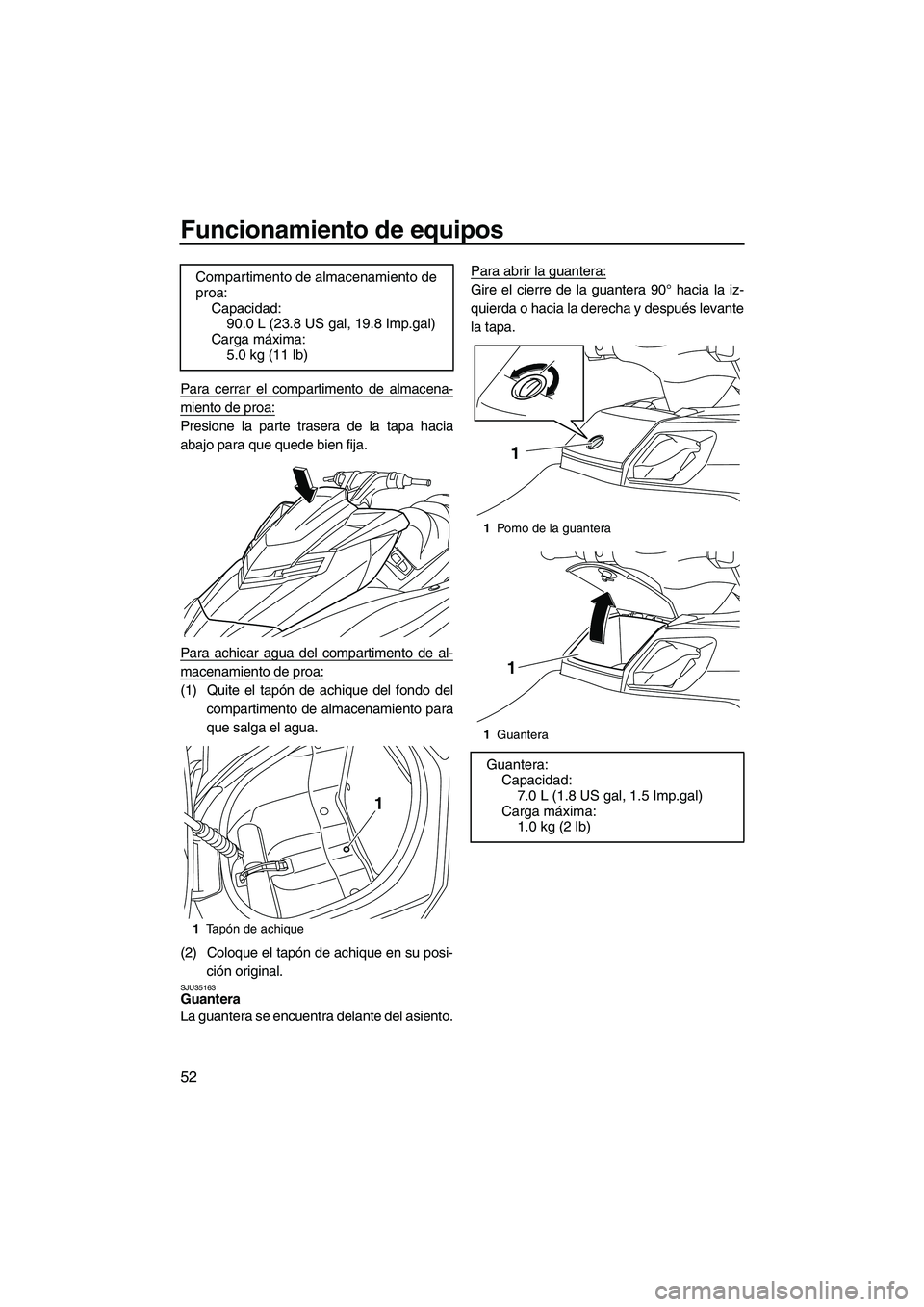

Funcionamiento de equipos
52
Para cerrar el compartimento de almacena-
miento de proa:
Presione la parte trasera de la tapa hacia
abajo para que quede bien fija.
Para achicar agua del compartimento de al-
macenamiento de proa:
(1) Quite el tapón de achique del fondo delcompartimento de almacenamiento para
que salga el agua.
(2) Coloque el tapón de achique en su posi- ción original.
SJU35163Guantera
La guantera se encuentra delante del asiento. Para abrir la guantera:
Gire el cierre de la guantera 90° hacia la iz-
quierda o hacia la derecha y después levante
la tapa.
Compartimento de almacenamiento de
proa:
Capacidad:90.0 L (23.8 US gal, 19.8 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1Tapón de achique
1
1Pomo de la guantera
1 Guantera
Guantera:
Capacidad: 7.0 L (1.8 US gal, 1.5 Imp.gal)
Carga máxima: 1.0 kg (2 lb)
1
1
UF2T71S0.book Page 52 Friday, July 13, 2012 5:26 PM
