YAMAHA FX HO 2015 Betriebsanleitungen (in German)

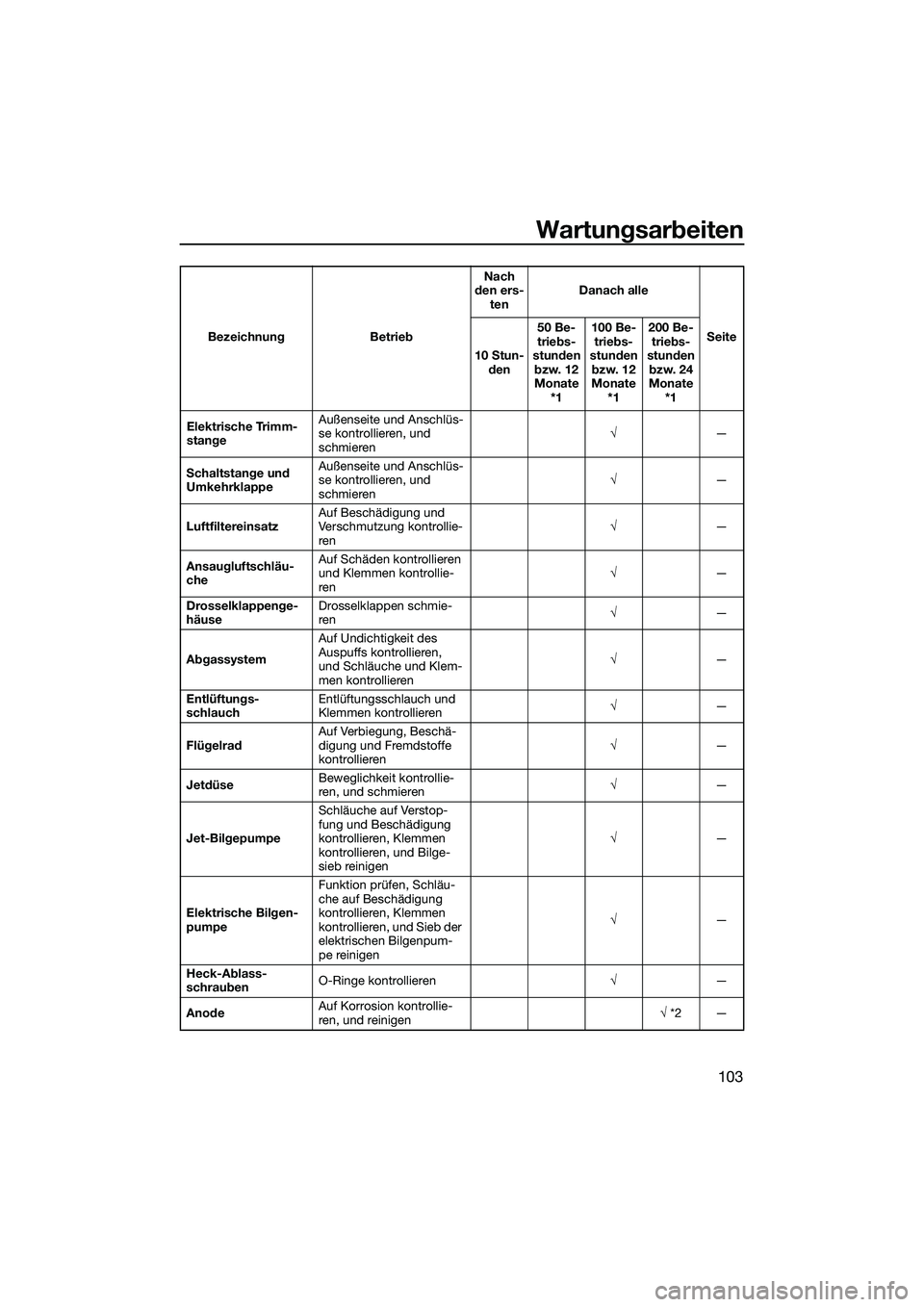

Wartungsarbeiten
103
Elektrische Trimm-
stangeAußenseite und Anschlüs-
se kontrollieren, und
schmieren
√
—
Schaltstange und
Umkehrklappe Außenseite und Anschlüs-
se kontrollieren, und
schmieren
√
—
Luftfiltereinsatz Auf Beschädigung und
Verschmutzung kontrollie-
ren √
—
Ansaugluftschläu-
che Auf Schäden kontrollieren
und Klemmen kontrollie-
ren
√
—
Drosselklappenge-
häuse Drosselklappen schmie-
ren
√
—
Abgassystem Auf Undichtigkeit des
Auspuffs kontrollieren,
und Schläuche und Klem-
men kontrollieren
√
—
Entlüftungs-
schlauch Entlüftungsschlauch und
Klemmen kontrollieren
√
—
Flügelrad Auf Verbiegung, Beschä-
digung und Fremdstoffe
kontrollieren √
—
Jetdüse Beweglichkeit kontrollie-
ren, und schmieren
√
—
Jet-Bilgepumpe Schläuche auf Verstop-
fung und Beschädigung
kontrollieren, Klemmen
kontrollieren, und Bilge-
sieb reinigen √
—
Elektrische Bilgen-
pumpe Funktion prüfen, Schläu-
che auf Beschädigung
kontrollieren, Klemmen
kontrollieren, und Sieb der
elektrischen Bilgenpum-
pe reinigen
√
—
Heck-Ablass-
schrauben O-Ringe kontrollieren
√—
Anode Auf Korrosion kontrollie-
ren, und reinigen
√
*2 —
Bezeichnung Betrieb
Nach
den ers- ten Danach alle
Seite
10 Stun- den 50 Be-
triebs-
stunden bzw. 12
Monate *1 100 Be-
triebs-
stunden bzw. 12
Monate *1 200 Be-
triebs-
stunden bzw. 24
Monate *1
UF2T74G0.book Page 103 Thursday, June 26, 2014 9:50 AM

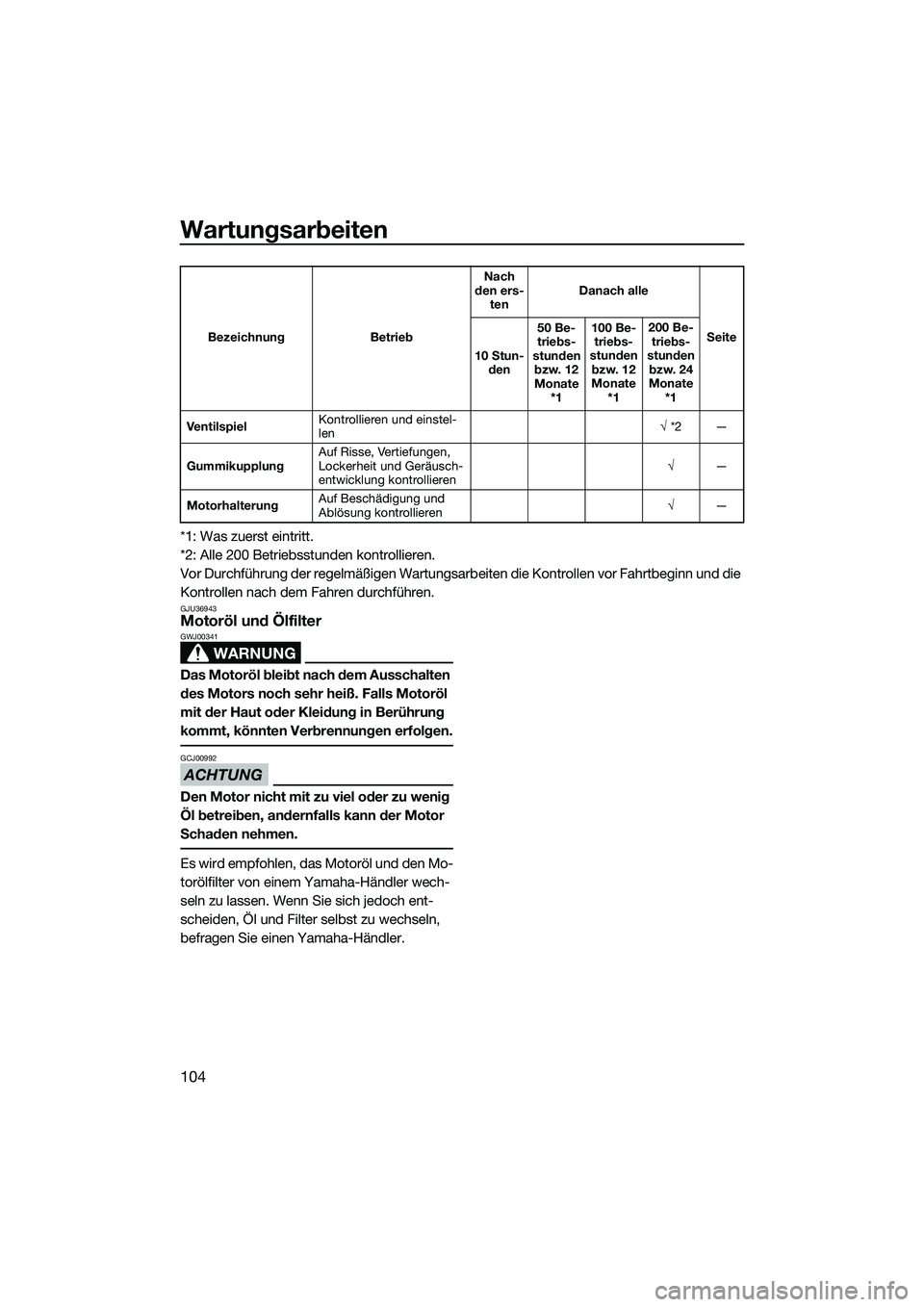

Wartungsarbeiten
104
*1: Was zuerst eintritt.
*2: Alle 200 Betriebsstunden kontrollieren.
Vor Durchführung der regelmäßigen Wartungsarbeiten die Kontrollen vor Fahrtbeginn und die
Kontrollen nach dem Fahren durchführen.
GJU36943Motoröl und Ölfilter
WARNUNG
GWJ00341
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00992
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
Ventilspiel Kontrollieren und einstel-
len
√
*2 —
Gummikupplung Auf Risse, Vertiefungen,
Lockerheit und Geräusch-
entwicklung kontrollieren √
—
Motorhalterung Auf Beschädigung und
Ablösung kontrollieren
√
—
Bezeichnung Betrieb
Nach
den ers- ten Danach alle
Seite
10 Stun- den 50 Be-
triebs-
stunden bzw. 12
Monate *1 100 Be-
triebs-
stunden bzw. 12
Monate *1 200 Be-
triebs-
stunden bzw. 24
Monate *1
UF2T74G0.book Page 104 Thursday, June 26, 2014 9:50 AM

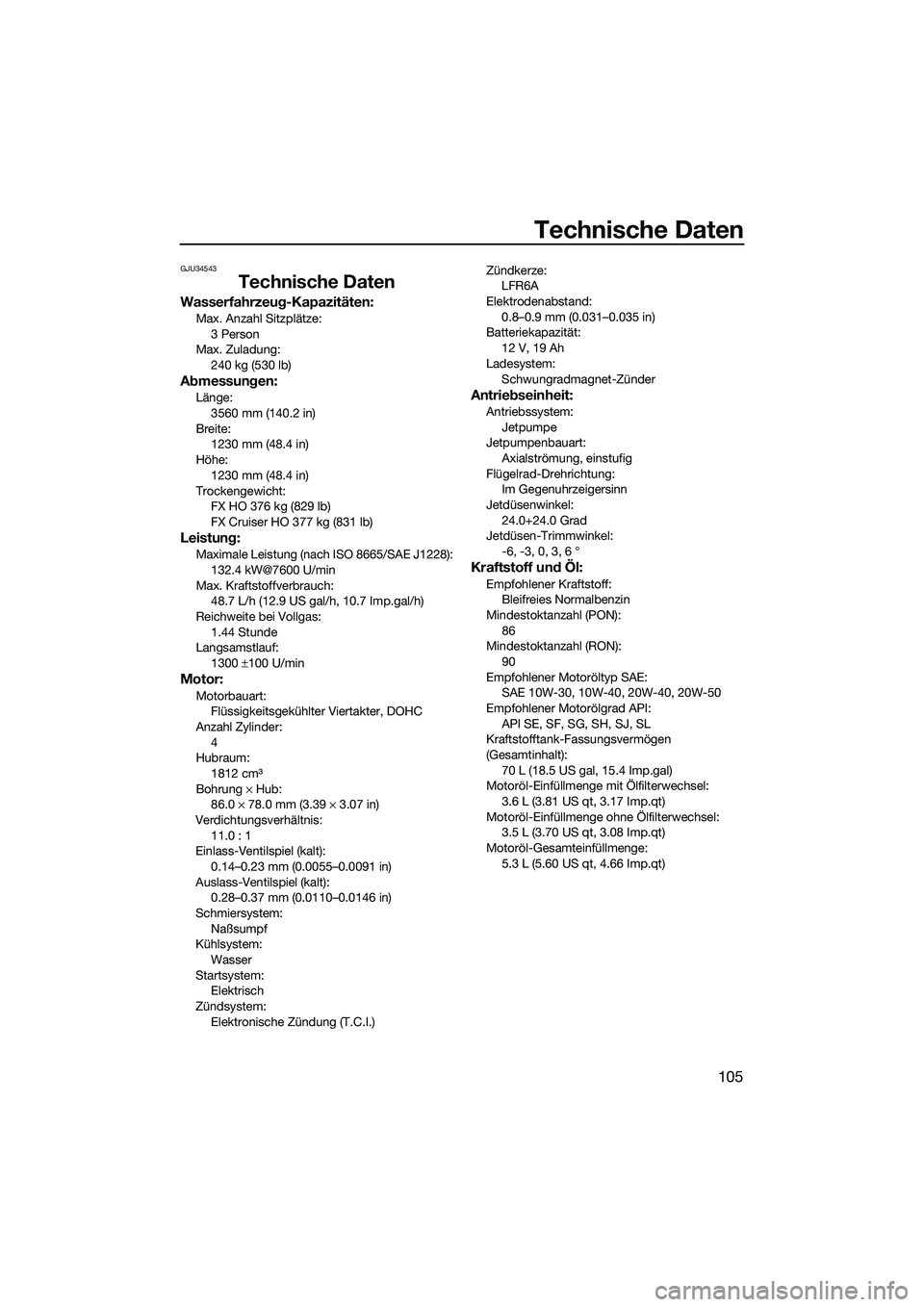

Technische Daten
105
GJU34543
Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:3 Person
Max. Zuladung: 240 kg (530 lb)
Abmessungen:
Länge:
3560 mm (140.2 in)
Breite: 1230 mm (48.4 in)
Höhe: 1230 mm (48.4 in)
Trockengewicht: FX HO 376 kg (829 lb)
FX Cruiser HO 377 kg (831 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):
132.4 kW@7600 U/min
Max. Kraftstoffverbrauch: 48.7 L/h (12.9 US gal/h, 10.7 Imp.gal/h)
Reichweite bei Vollgas: 1.44 Stunde
Langsamstlauf:
1300 ±100 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum: 1812 cm3
Bohrung × Hub:
86.0 × 78.0 mm (3.39 × 3.07 in)
Verdichtungsverhältnis:
11.0 : 1
Einlass-Ventilspiel (kalt): 0.14–0.23 mm (0.0055–0.0091 in)
Auslass-Ventilspiel (kalt): 0.28–0.37 mm (0.0110–0.0146 in)
Schmiersystem:
Naßsumpf
Kühlsystem: Wasser
Startsystem: Elektrisch
Zündsystem:
Elektronische Zündung (T.C.I.) Zündkerze:
LFR6A
Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)
Batteriekapazität:
12 V, 19 Ah
Ladesystem: Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:
Jetpumpe
Jetpumpenbauart: Axialströmung, einstufig
Flügelrad-Drehrichtung: Im Gegenuhrzeigersinn
Jetdüsenwinkel: 24.0+24.0 Grad
Jetdüsen-Trimmwinkel:
-6, -3, 0, 3, 6 °
Kraftstoff und Öl:
Empfohlener Kraftstoff:Bleifreies Normalbenzin
Mindestoktanzahl (PON):
86
Mindestoktanzahl (RON): 90
Empfohlener Motoröltyp SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API:
API SE, SF, SG, SH, SJ, SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt):
70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Motoröl-Gesamteinfüllmenge:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF2T74G0.book Page 105 Thursday, June 26, 2014 9:50 AM

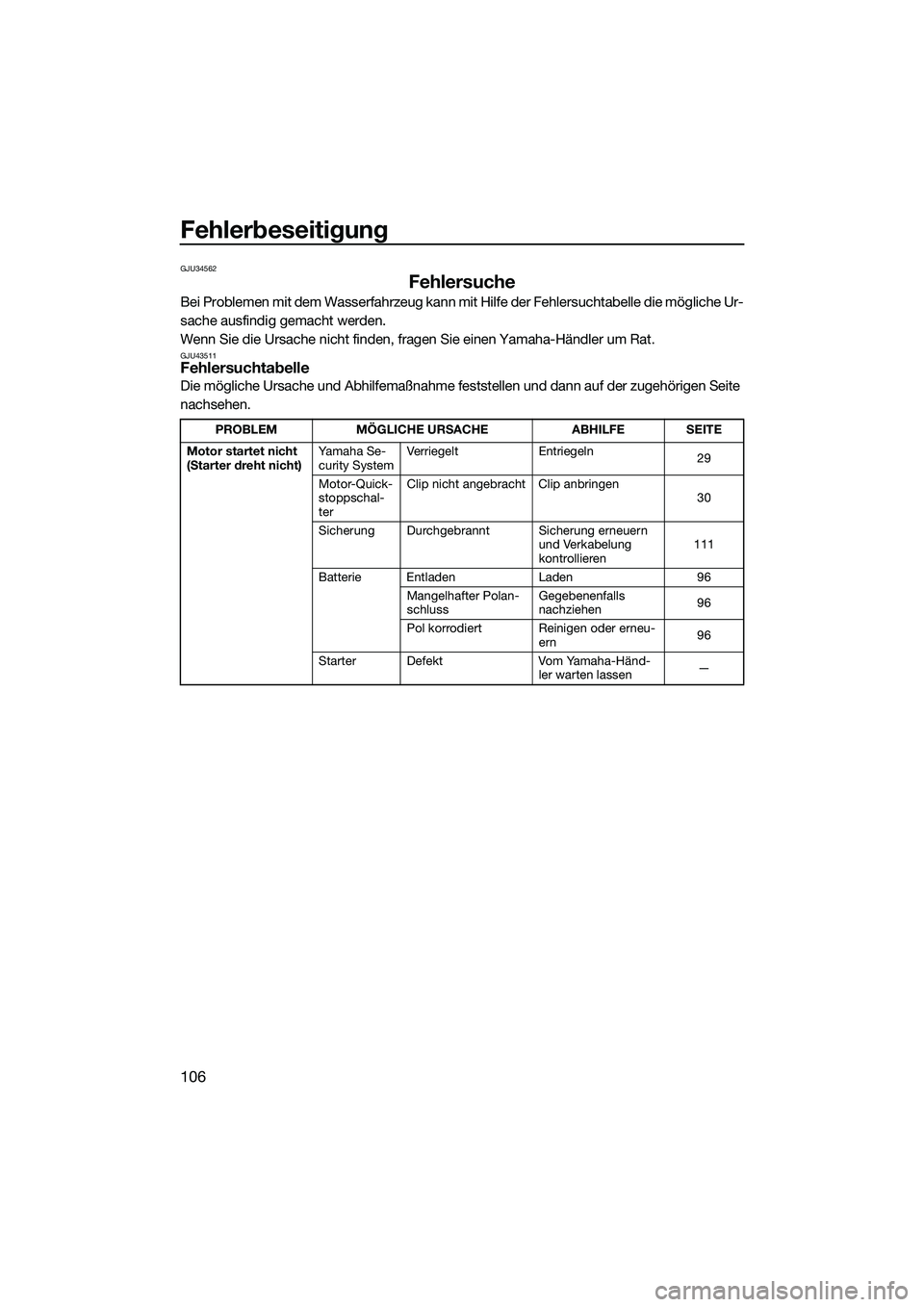

Fehlerbeseitigung
106
GJU34562
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU43511Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEMMÖGLICHE URSACHE ABHILFESEITE
Motor startet nicht
(Starter dreht nicht) Ya m a h a S e -
curity SystemVerriegelt
Entriegeln
29
Motor-Quick-
stoppschal-
ter Clip nicht angebracht Clip anbringen
30
Sicherung Durchgebrannt Sicherung erneuern und Verkabelung
kontrollieren111
Batterie Entladen Laden96
Mangelhafter Polan-
schluss Gegebenenfalls
nachziehen
96
Pol korrodiert Reinigen oder erneu- ern 96
Starter Defekt Vom Yamaha-Händ-
ler warten lassen —
UF2T74G0.book Page 106 Thursday, June 26, 2014 9:50 AM

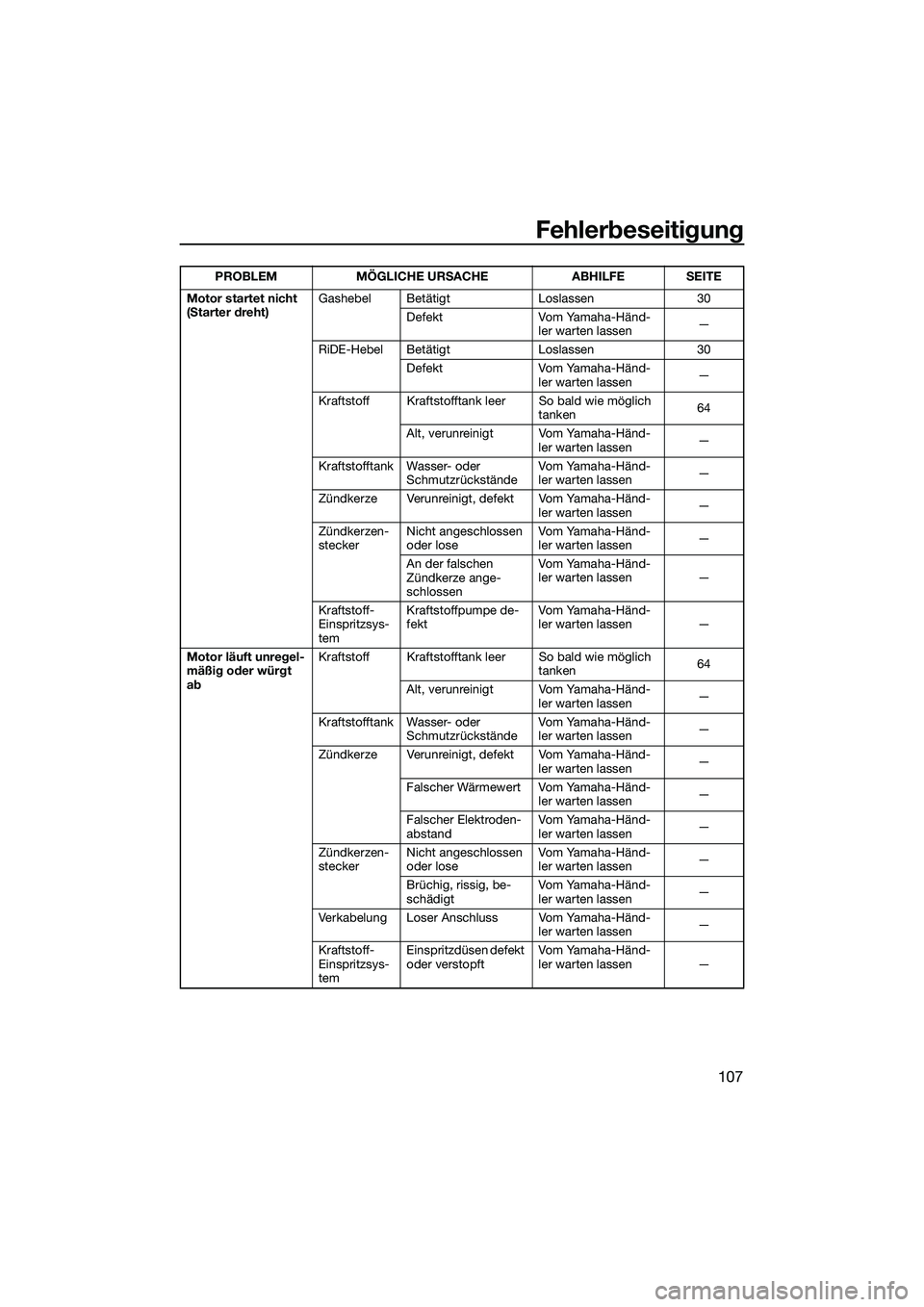

Fehlerbeseitigung
107
Motor startet nicht
(Starter dreht)Gashebel Betätigt Loslassen 30
Defekt Vom Yamaha-Händ- ler warten lassen —
RiDE-Hebel Betätigt Loslassen 30 Defekt Vom Yamaha-Händ- ler warten lassen —
Kraftstoff Kraftstofftank leer So bald wie möglich tanken64
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vo m Ya ma h a - H ä n d-
ler warten lassen
—
An der falschen
Zündkerze ange-
schlossen Vo m Ya ma h a - H ä n d-
ler warten lassen —
Kraftstoff-
Einspritzsys-
tem Kraftstoffpumpe de-
fekt
Vo m Ya ma h a - H ä n d-
ler warten lassen —
Motor läuft unregel-
mäßig oder würgt
ab Kraftstoff Kraftstofftank leer So bald wie möglich
tanken64
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Brüchig, rissig, be-
schädigt Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Einspritzdüsen defekt
oder verstopft
Vo m Ya ma h a - H ä n d-
ler warten lassen —
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2T74G0.book Page 107 Thursday, June 26, 2014 9:50 AM

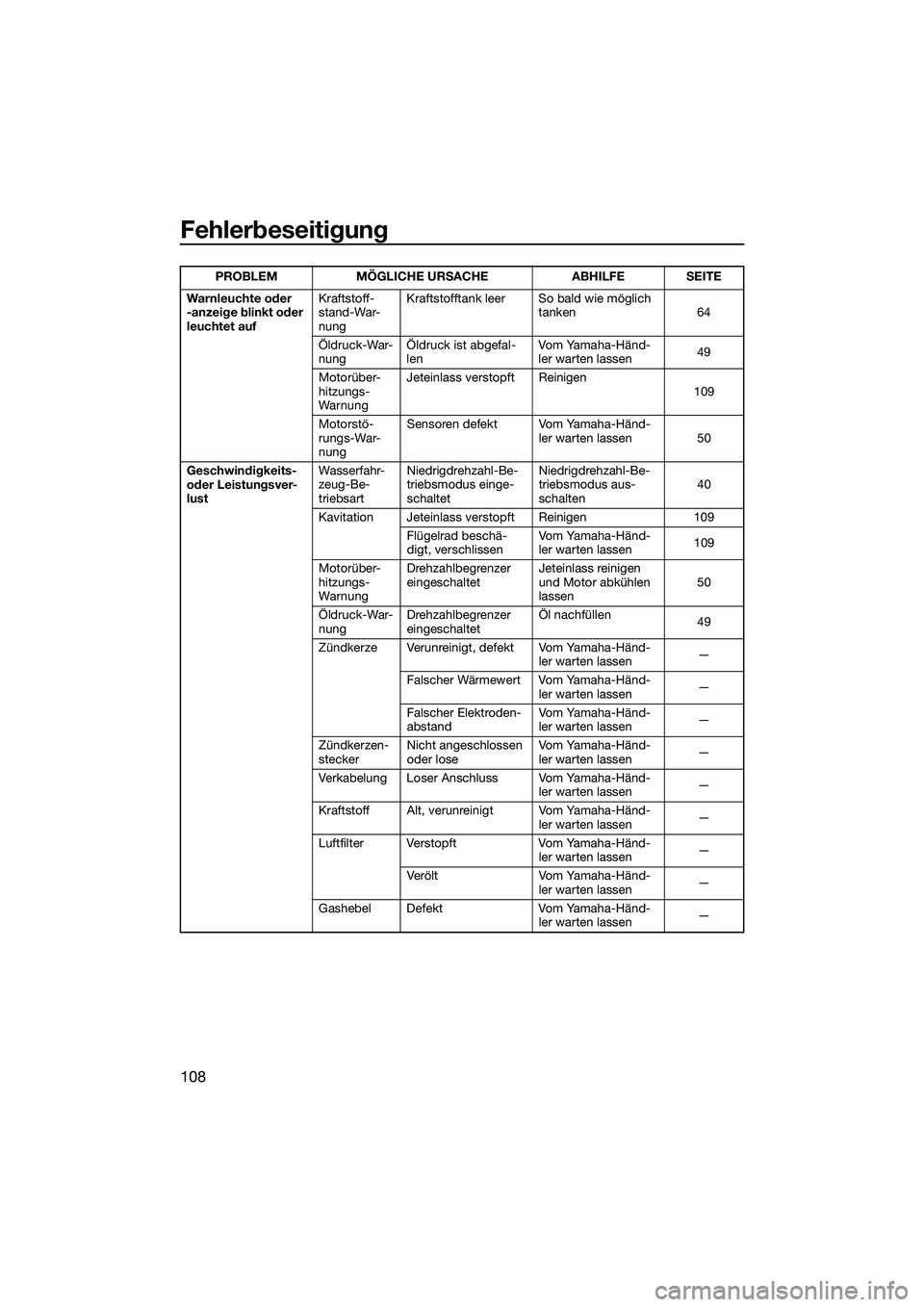

Fehlerbeseitigung
108
Warnleuchte oder
-anzeige blinkt oder
leuchtet aufKraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 64
Öldruck-War-
nung Öldruck ist abgefal-
len Vo m Ya ma h a - H ä n d-
ler warten lassen
49
Motorüber-
hitzungs-
Warnu ng Jeteinlass verstopft Reinigen
109
Motorstö-
rungs-War-
nung Sensoren defekt Vom Yamaha-Händ-
ler warten lassen 50
Geschwindigkeits-
oder Leistungsver-
lust Wasserfahr-
zeug-Be-
triebsartNiedrigdrehzahl-Be-
triebsmodus einge-
schaltet Niedrigdrehzahl-Be-
triebsmodus aus-
schalten
40
Kavitation Jeteinlass verstopft Reinigen 109 Flügelrad beschä-
digt, verschlissen Vo m Ya ma h a - H ä n d-
ler warten lassen
109
Motorüber-
hitzungs-
Warnu ng Drehzahlbegrenzer
eingeschaltet
Jeteinlass reinigen
und Motor abkühlen
lassen 50
Öldruck-War-
nung Drehzahlbegrenzer
eingeschaltet Öl nachfüllen
49
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ- ler warten lassen—
Verö lt Vom Yamaha-Händ- ler warten lassen —
Gashebel Defekt Vom Yamaha-Händ- ler warten lassen—
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2T74G0.book Page 108 Thursday, June 26, 2014 9:50 AM

Fehlerbeseitigung
109
GJU34625

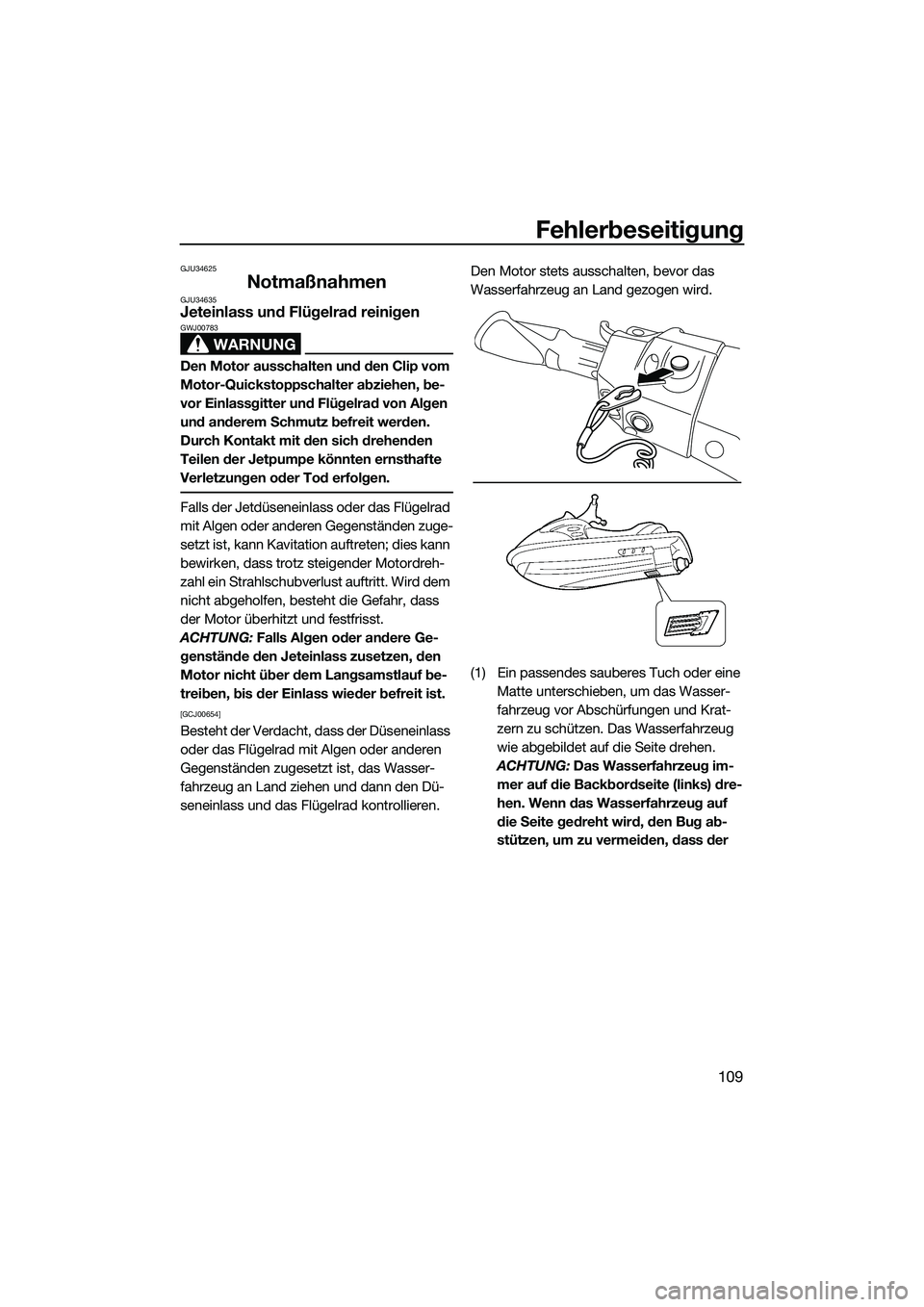

NotmaßnahmenGJU34635Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.

[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Fl ügelrad kontrollieren. Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
UF2T74G0.book Page 109 Thursday, June 26, 2014 9:50 AM

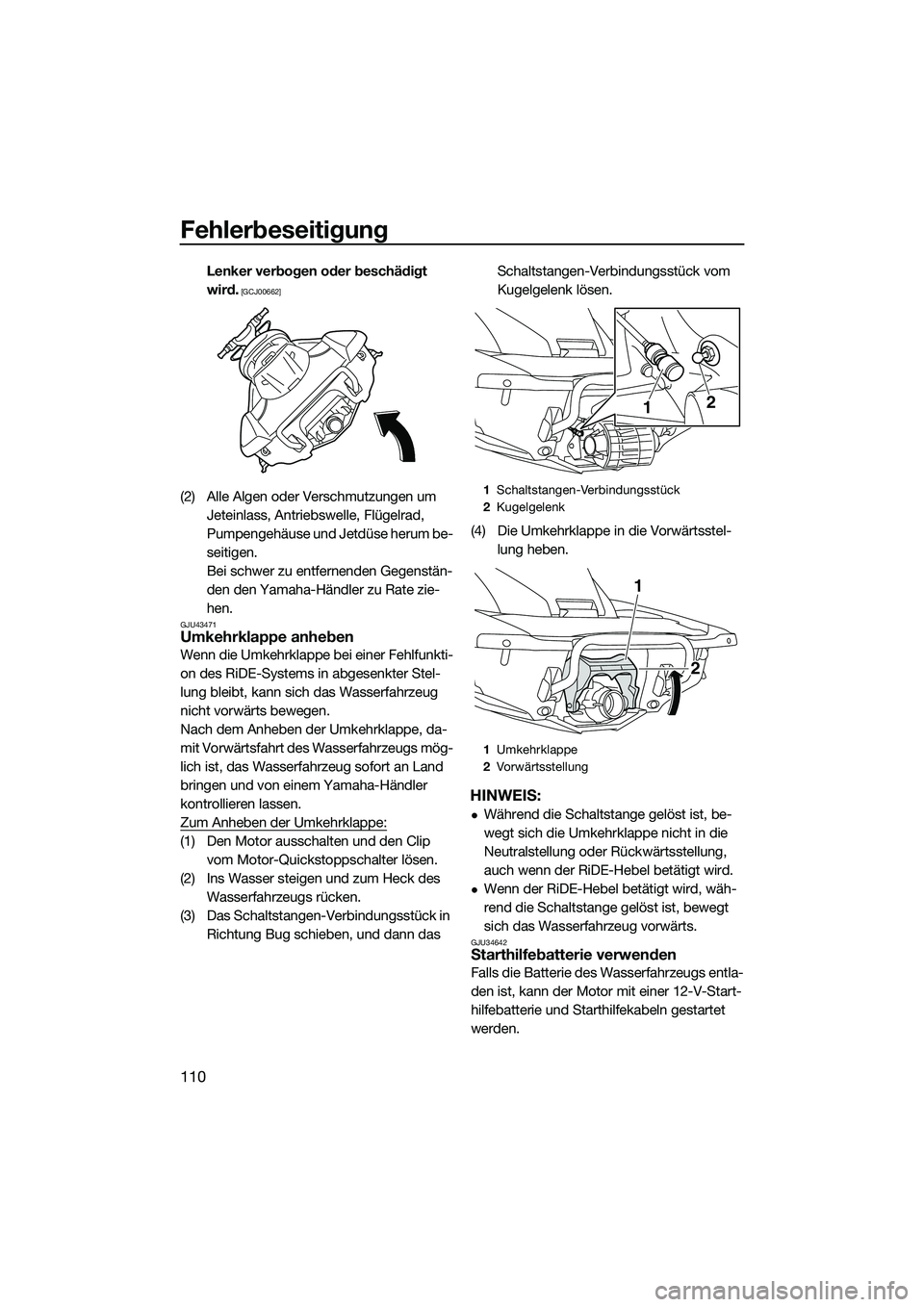

Fehlerbeseitigung
110
Lenker verbogen oder beschädigt
wird.
[GCJ00662]
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU43471Umkehrklappe anheben
Wenn die Umkehrklappe bei einer Fehlfunkti-
on des RiDE-Systems in abgesenkter Stel-
lung bleibt, kann sich das Wasserfahrzeug
nicht vorwärts bewegen.
Nach dem Anheben der Umkehrklappe, da-
mit Vorwärtsfahrt des Wasserfahrzeugs mög-
lich ist, das Wasserfahrzeug sofort an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Zum Anheben der Umkehrklappe:
(1) Den Motor ausschalten und den Clip vom Motor-Quickstoppschalter lösen.
(2) Ins Wasser steigen und zum Heck des Wasserfahrzeugs rücken.
(3) Das Schaltstangen-Verbindungsstück in Richtung Bug schieben, und dann das Schaltstangen-Verbindungsstück vom
Kugelgelenk lösen.
(4) Die Umkehrklappe in die Vorwärtsstel- lung heben.
HINWEIS:
Während die Schaltstange gelöst ist, be-
wegt sich die Umkehrklappe nicht in die
Neutralstellung oder Rückwärtsstellung,
auch wenn der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel betätigt wird, wäh-
rend die Schaltstange gelöst ist, bewegt
sich das Wasserfahrzeug vorwärts.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
1Schaltstangen-Verbindungsstück
2 Kugelgelenk
1 Umkehrklappe
2 Vorwärtsstellung
1 2
2
1
UF2T74G0.book Page 110 Thursday, June 26, 2014 9:50 AM

Fehlerbeseitigung
111

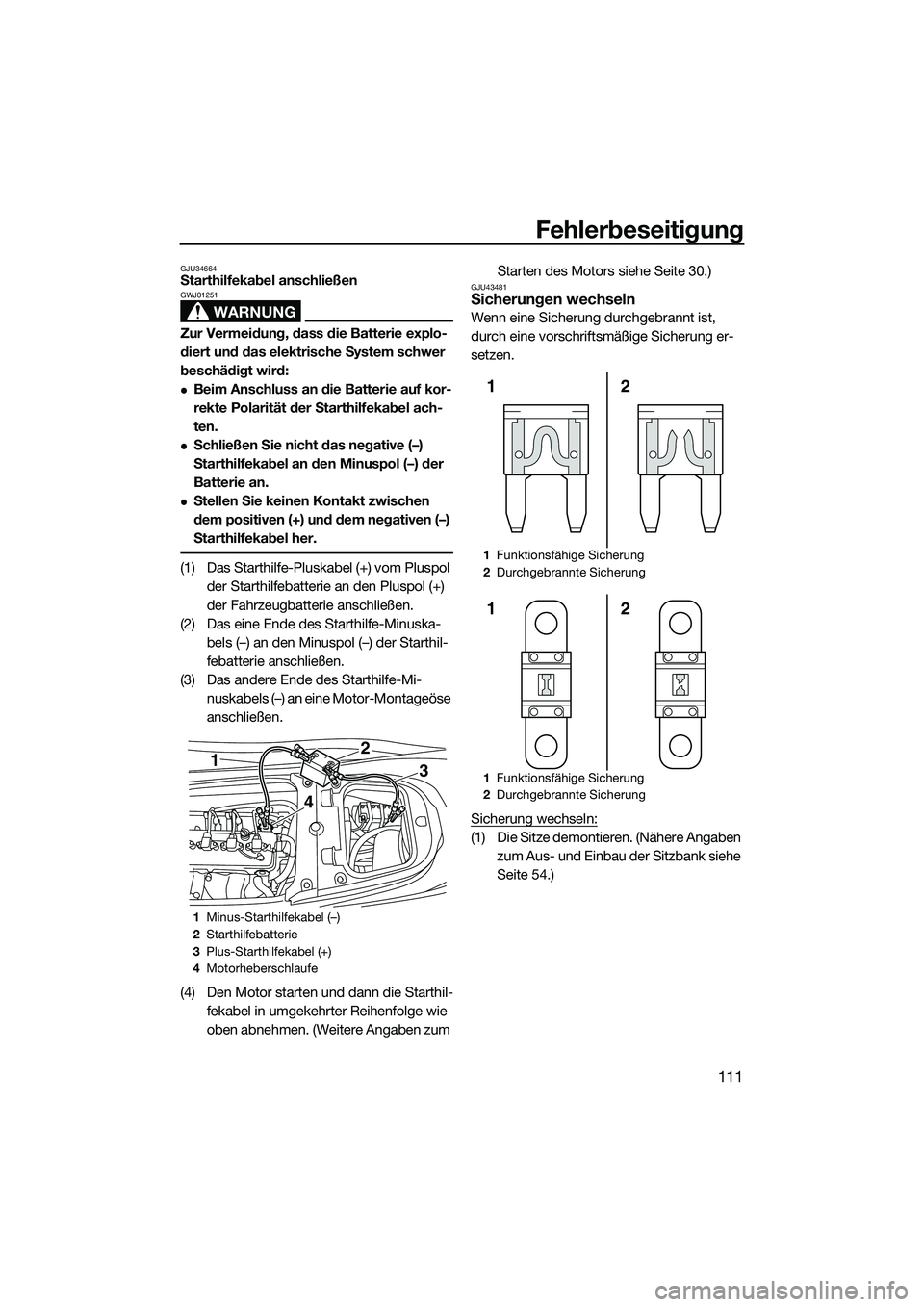

GJU34664Starthilfekabel anschließen
WARNUNG
GWJ01251
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi- nuskabels (–) an eine Motor-Montageöse
anschließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum Starten des Motors siehe Seite 30.)
GJU43481Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 54.)
1Minus-Starthilfekabel (–)
2 Starthilfebatterie
3 Plus-Starthilfekabel (+)
4 Motorheberschlaufe
1
4
3
2
1Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
1 Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
2
1
2
1
UF2T74G0.book Page 111 Thursday, June 26, 2014 9:50 AM

Fehlerbeseitigung
112

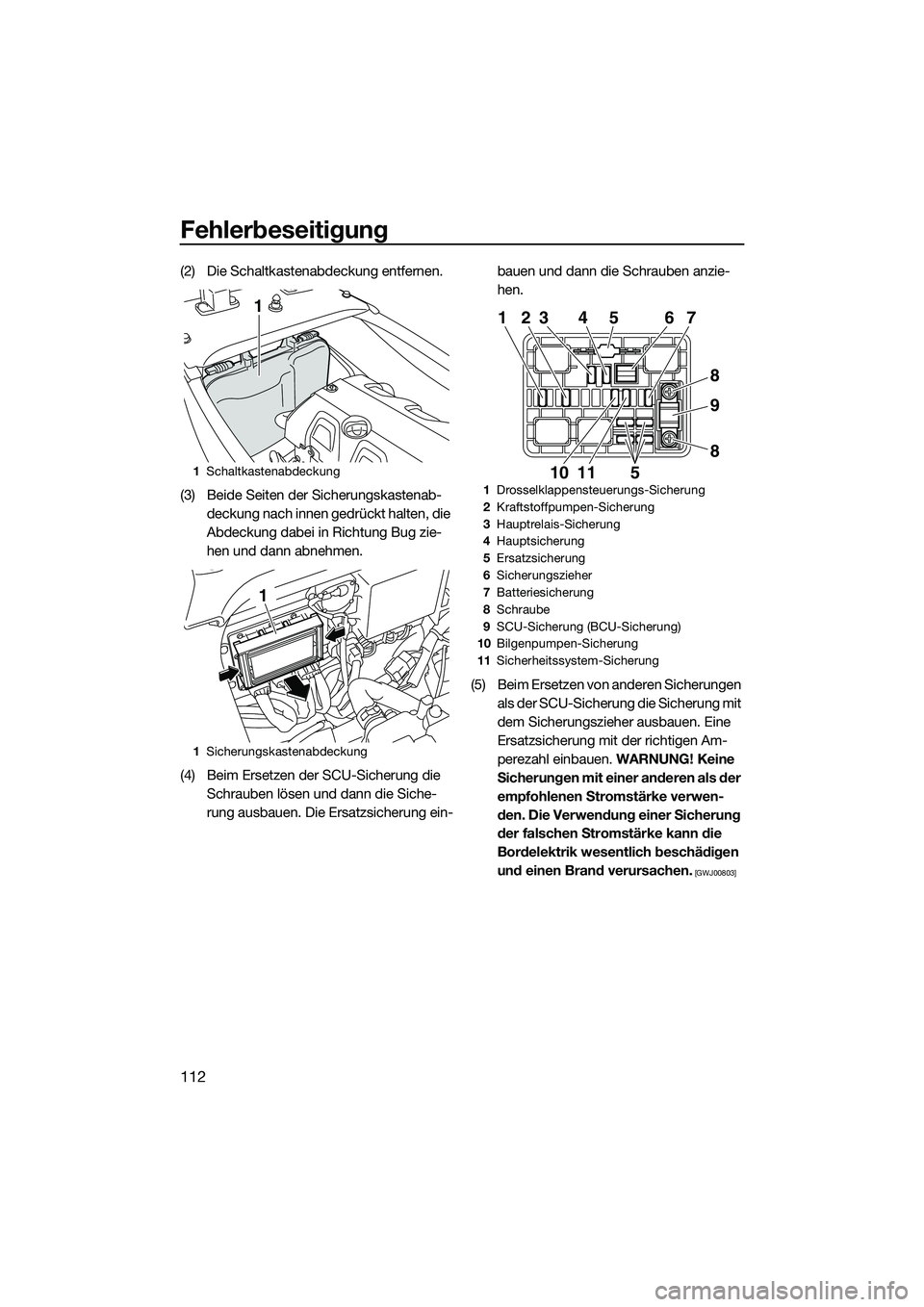

(2) Die Schaltkastenabdeckung entfernen.
(3) Beide Seiten der Sicherungskastenab-deckung nach innen gedrückt halten, die
Abdeckung dabei in Richtung Bug zie-
hen und dann abnehmen.
(4) Beim Ersetzen der SCU-Sicherung die Schrauben lösen und dann die Siche-
rung ausbauen. Die Ersatzsicherung ein- bauen und dann die Schrauben anzie-
hen.
(5) Beim Ersetzen von anderen Sicherungen als der SCU-Sicherung die Sicherung mit
dem Sicherungszieher ausbauen. Eine
Ersatzsicherung mit der richtigen Am-
perezahl einbauen. WARNUNG! Keine
Sicherungen mit einer anderen als der
empfohlenen Stromstärke verwen-
den. Die Verwendung einer Sicherung
der falschen Stromstärke kann die
Bordelektrik wesentlich beschädigen
und einen Brand verursachen.
[GWJ00803]
1 Schaltkastenabdeckung
1 Sicherungskastenabdeckung
1
1
1Drosselklappensteuerungs-Sicherung
2 Kraftstoffpumpen-Sicherung
3 Hauptrelais-Sicherung
4 Hauptsicherung
5 Ersatzsicherung
6 Sicherungszieher
7 Batteriesicherung
8 Schraube
9 SCU-Sicherung (BCU-Sicherung)
10 Bilgenpumpen-Sicherung
11 Sicherheitssystem-Sicherung
1
5
23 4 5 6 7
8
9
8
1110
UF2T74G0.book Page 112 Thursday, June 26, 2014 9:50 AM
