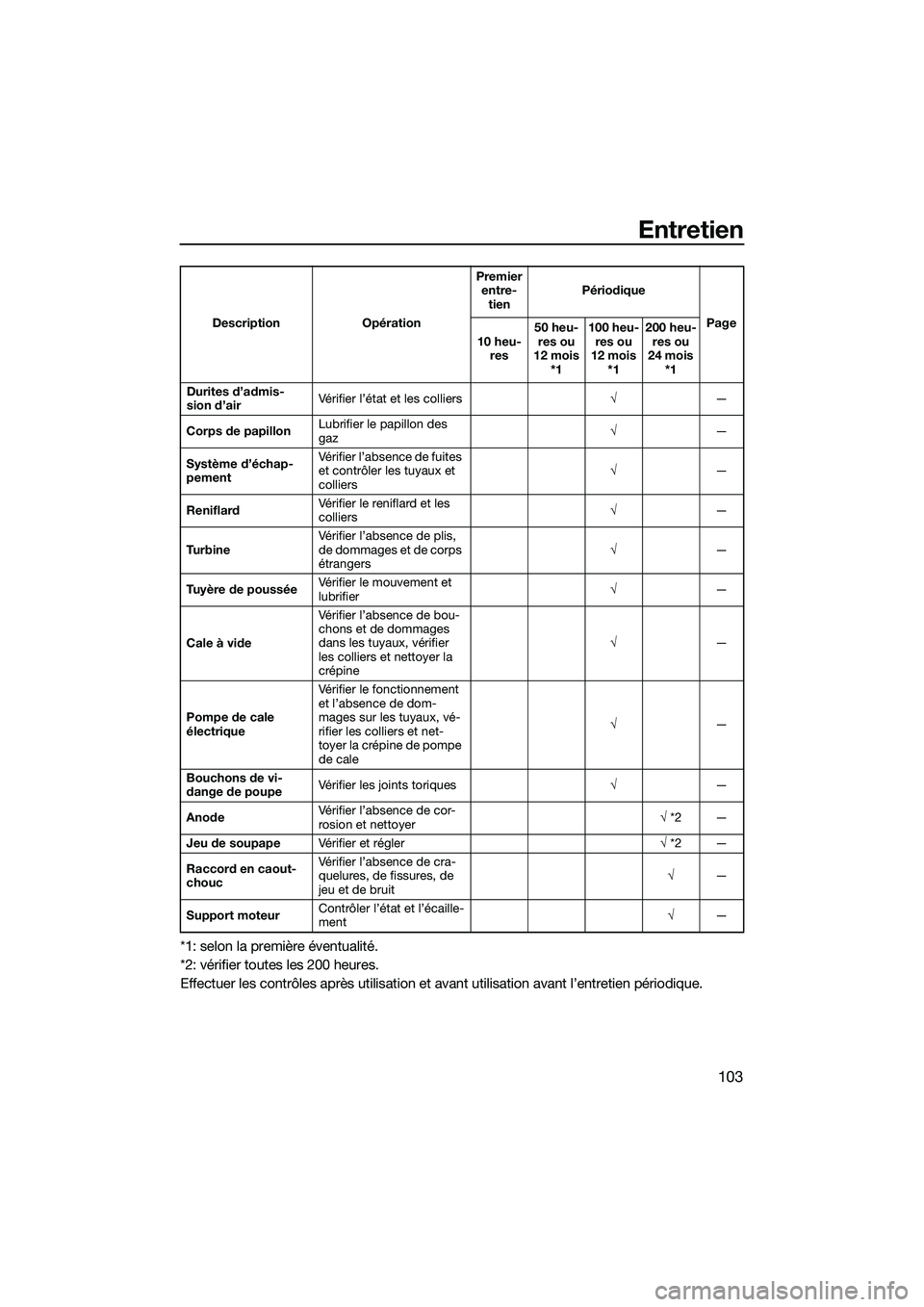

Entretien
103
*1: selon la première éventualité.
*2: vérifier toutes les 200 heures.
Effectuer les contrôles après utilisation et avant utilisation avant l’entretien périodique.
Durites d’admis-
sion d’airVérifier l’état et les colliers
√—
Corps de papillon Lubrifier le papillon des
gaz
√
—
Système d’échap-
pement Vérifier l’absence de fuites
et contrôler les tuyaux et
colliers
√
—
Reniflard Vérifier le reniflard et les
colliers
√
—
Tu r b i n e Vérifier l’absence de plis,
de dommages et de corps
étrangers √
—
Tuyère de poussée Vérifier le mouvement et
lubrifier
√
—
Cale à vide Vérifier l’absence de bou-
chons et de dommages
dans les tuyaux, vérifier
les colliers et nettoyer la
crépine √
—
Pompe de cale
électrique Vérifier le fonctionnement
et l’absence de dom-
mages sur les tuyaux, vé-
rifier les colliers et net-
toyer la crépine de pompe
de cale
√
—
Bouchons de vi-
dange de poupe Vérifier les joints toriques
√—
Anode Vérifier l’absence de cor-
rosion et nettoyer
√
*2 —
Jeu de soupape Vérifier et régler √ *2 —
Raccord en caout-
chouc Vérifier l’absence de cra-
quelures, de fissures, de
jeu et de bruit
√
—
Support moteur Contrôler l’état et l’écaille-
ment
√
—
Description Opération
Premier
entre- tien Périodique
Page
10 heu- res 50 heu-
res ou
12 mois *1 100 heu-
res ou
12 mois *1 200 heu-
res ou
24 mois *1
UF2T74F0.book Page 103 Thursday, June 26, 2014 8:41 AM

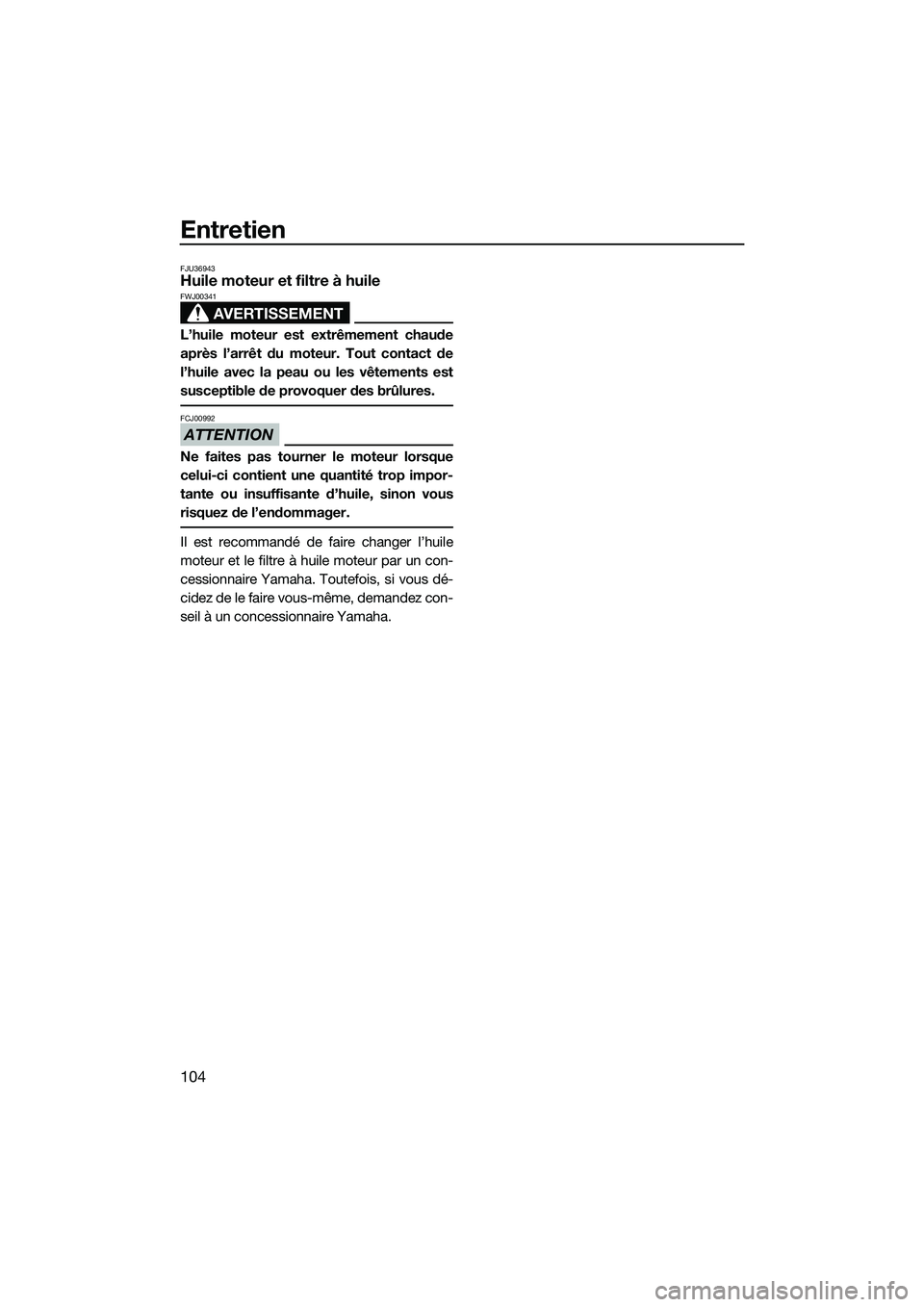

Entretien
104
FJU36943Huile moteur et filtre à huile
AVERTISSEMENT
FWJ00341
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00992
Ne faites pas tourner le moteur lorsque
celui-ci contient une quantité trop impor-
tante ou insuffisante d’huile, sinon vous
risquez de l’endommager.
Il est recommandé de faire changer l’huile
moteur et le filtre à huile moteur par un con-
cessionnaire Yamaha. Toutefois, si vous dé-
cidez de le faire vous-même, demandez con-
seil à un concessionnaire Yamaha.
UF2T74F0.book Page 104 Thursday, June 26, 2014 8:41 AM

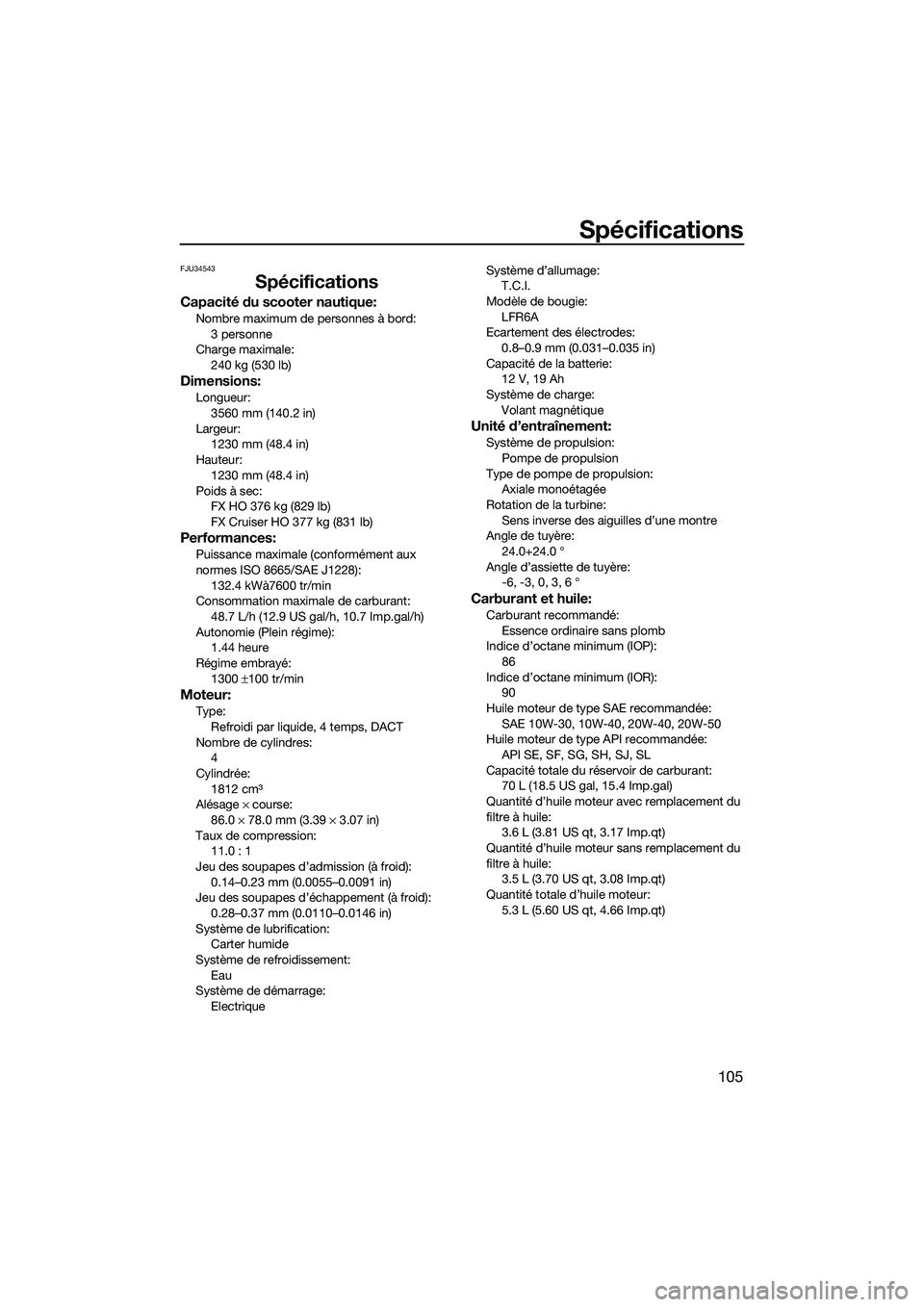

Spécifications
105
FJU34543
Spécifications
Capacité du scooter nautique:
Nombre maximum de personnes à bord:3 personne
Charge maximale: 240 kg (530 lb)
Dimensions:
Longueur:
3560 mm (140.2 in)
Largeur: 1230 mm (48.4 in)
Hauteur: 1230 mm (48.4 in)
Poids à sec: FX HO 376 kg (829 lb)
FX Cruiser HO 377 kg (831 lb)
Performances:
Puissance maximale (conformément aux
normes ISO 8665/SAE J1228):132.4 kWà7600 tr/min
Consommation maximale de carburant:
48.7 L/h (12.9 US gal/h, 10.7 Imp.gal/h)
Autonomie (Plein régime): 1.44 heure
Régime embrayé: 1300 ±100 tr/min
Moteur:
Type:
Refroidi par liquide, 4 temps, DACT
Nombre de cylindres: 4
Cylindrée:
1812 cm3
Alésage × course:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taux de compression: 11.0 : 1
Jeu des soupapes d’admission (à froid):
0.14–0.23 mm (0.0055–0.0091 in)
Jeu des soupapes d’échappement (à froid): 0.28–0.37 mm (0.0110–0.0146 in)
Système de lubrification: Carter humide
Système de refroidissement:
Eau
Système de démarrage: Electrique Système d’allumage:
T.C.I.
Modèle de bougie: LFR6A
Ecartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Capacité de la batterie: 12 V, 19 Ah
Système de charge: Volant magnétique
Unité d’entraînement:
Système de propulsion:Pompe de propulsion
Type de pompe de propulsion: Axiale monoétagée
Rotation de la turbine: Sens inverse des aiguilles d’une montre
Angle de tuyère:
24.0+24.0 °
Angle d’assiette de tuyère: -6, -3, 0, 3, 6 °
Carburant et huile:
Carburant recommandé:
Essence ordinaire sans plomb
Indice d’octane minimum (IOP): 86
Indice d’octane minimum (IOR): 90
Huile moteur de type SAE recommandée:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Huile moteur de type API recommandée: API SE, SF, SG, SH, SJ, SL
Capacité totale du réservoir de carburant: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantité d’huile moteur avec remplacement du
filtre à huile: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantité d’huile moteur sans remplacement du
filtre à huile: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantité totale d’huile moteur:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF2T74F0.book Page 105 Thursday, June 26, 2014 8:41 AM

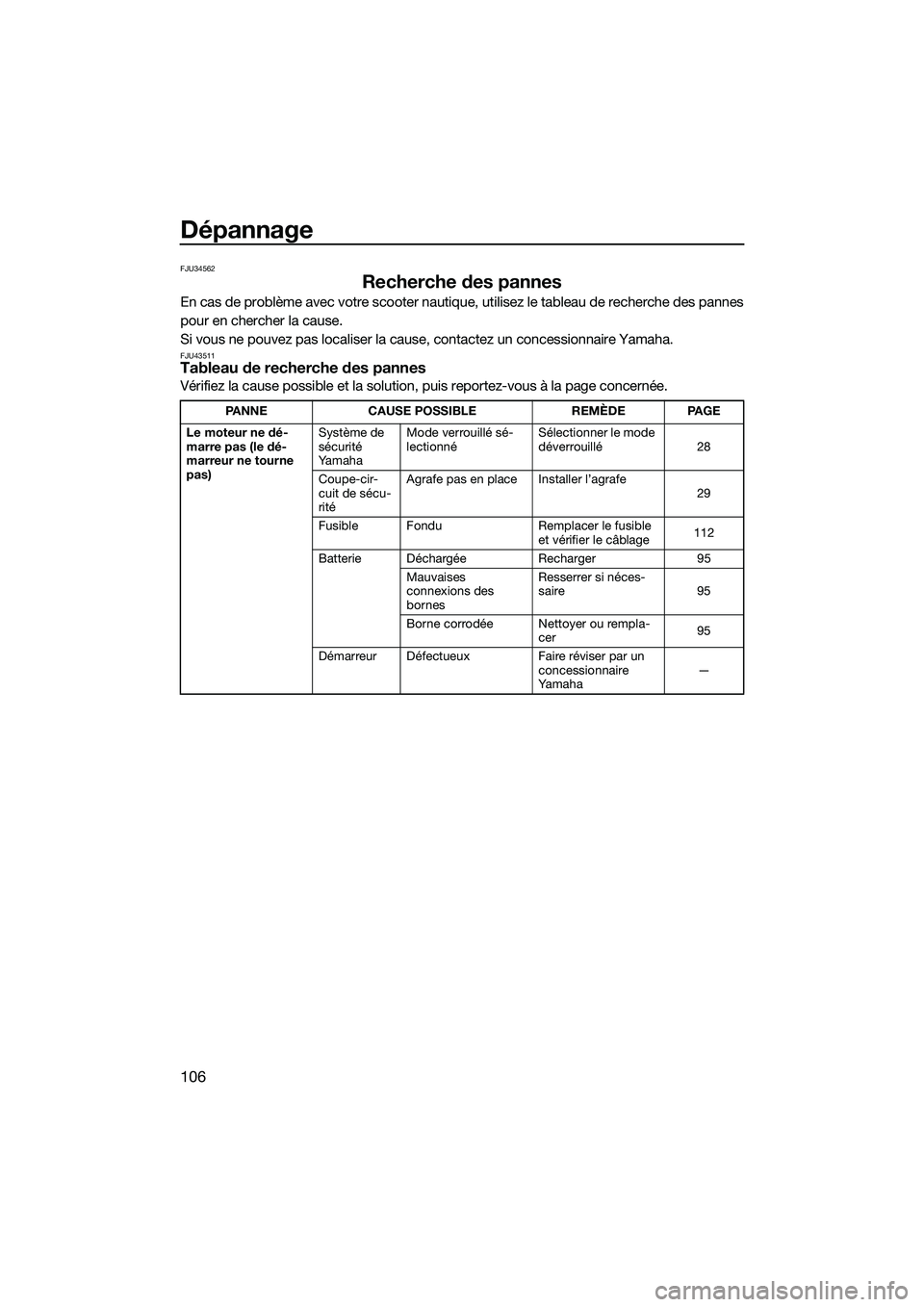

Dépannage
106
FJU34562
Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez le tableau de recherche des pannes
pour en chercher la cause.
Si vous ne pouvez pas localiser la cause, contactez un concessionnaire Yamaha.
FJU43511Tableau de recherche des pannes
Vérifiez la cause possible et la solution, puis reportez-vous à la page concernée.
PANNECAUSE POSSIBLE REMÈDEPAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas) Système de
sécurité
Ya m a h a
Mode verrouillé sé-
lectionné
Sélectionner le mode
déverrouillé
28
Coupe-cir-
cuit de sécu-
rité Agrafe pas en place Installer l’agrafe
29
Fusible Fondu Remplacer le fusible
et vérifier le câblage 112
Batterie Déchargée Recharger95
Mauvaises
connexions des
bornes Resserrer si néces-
saire
95
Borne corrodée Nettoyer ou rempla- cer 95
Démarreur Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
UF2T74F0.book Page 106 Thursday, June 26, 2014 8:41 AM

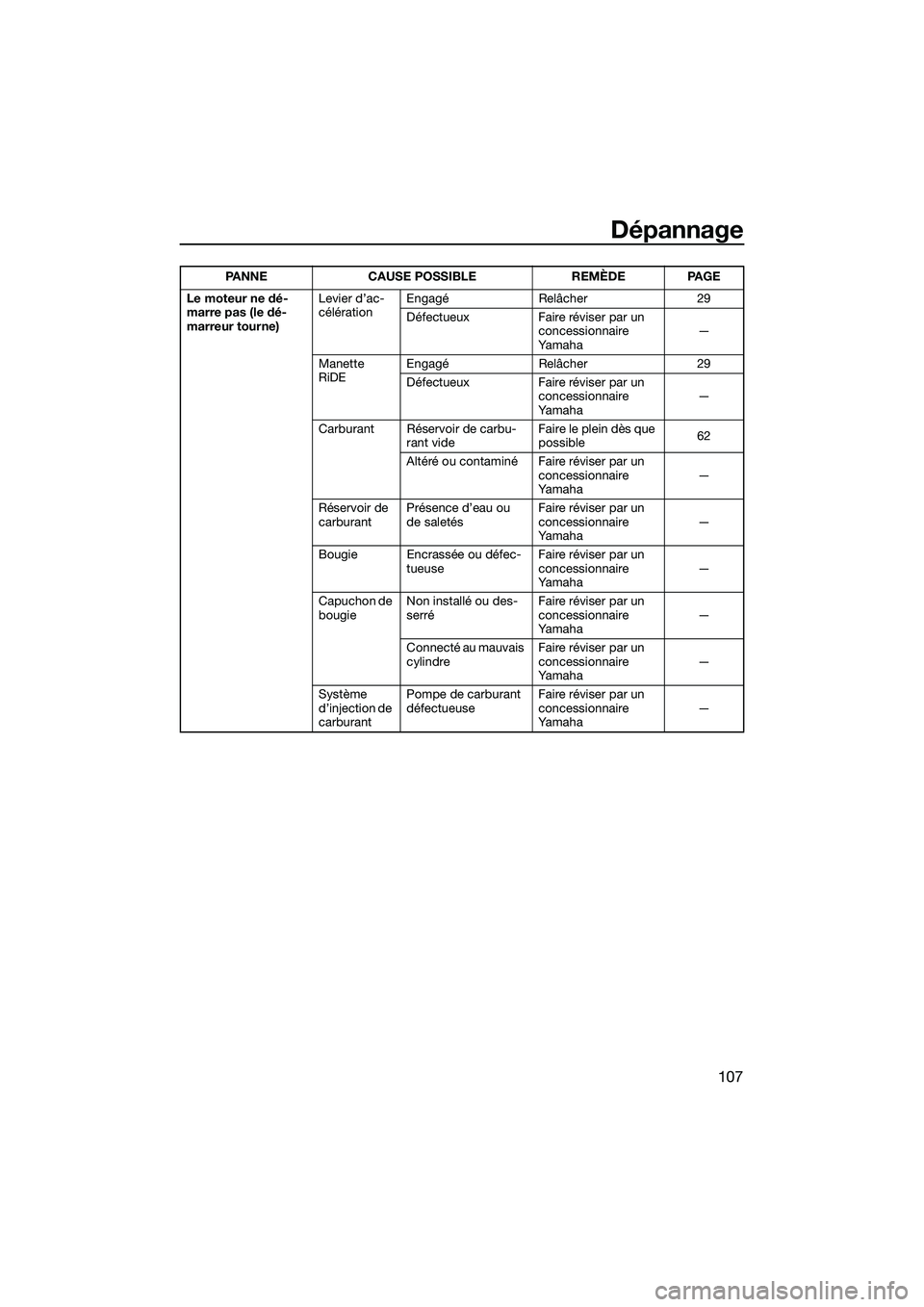

Dépannage
107
Le moteur ne dé-
marre pas (le dé-
marreur tourne)Levier d’ac-
célération
Engagé Relâcher 29
Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
Manette
RiDE Engagé Relâcher 29
Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
Carburant Réservoir de carbu- rant vide Faire le plein dès que
possible
62
Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Ya m a h a —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Ya m a h a —
Connecté au mauvais
cylindre Faire réviser par un
concessionnaire
Ya m a h a —
Système
d’injection de
carburant Pompe de carburant
défectueuse
Faire réviser par un
concessionnaire
Ya m a h a —
PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2T74F0.book Page 107 Thursday, June 26, 2014 8:41 AM

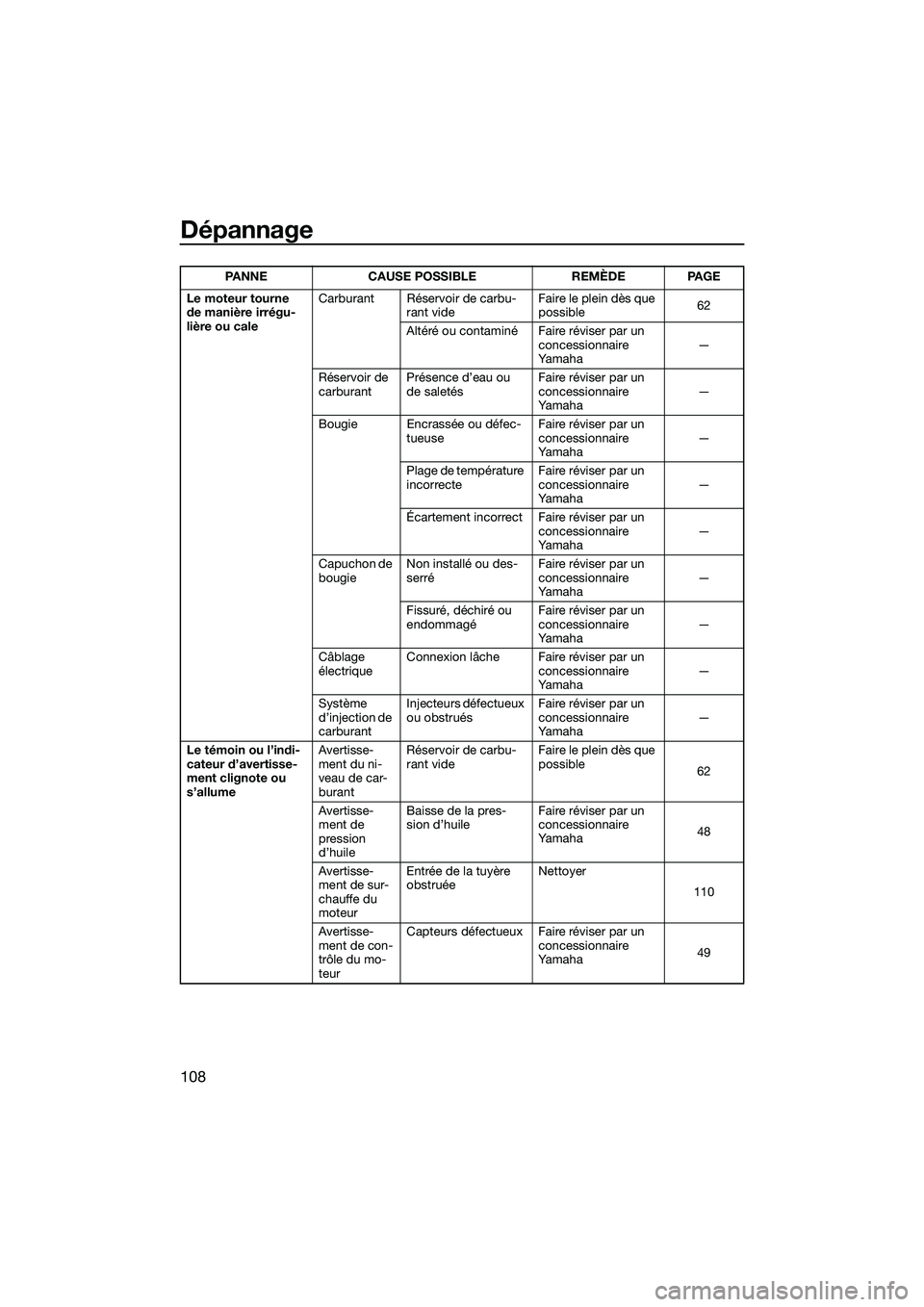

Dépannage
108
Le moteur tourne
de manière irrégu-
lière ou caleCarburant Réservoir de carbu-
rant vide Faire le plein dès que
possible
62
Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Ya m a h a —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Plage de température
incorrecte Faire réviser par un
concessionnaire
Ya m a h a —
Écartement incorrect Faire réviser par un concessionnaire
Ya m a h a —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Ya m a h a —
Fissuré, déchiré ou
endommagé Faire réviser par un
concessionnaire
Ya m a h a —
Câblage
électrique Connexion lâche Faire réviser par un
concessionnaire
Ya m a h a —
Système
d’injection de
carburant Injecteurs défectueux
ou obstrués
Faire réviser par un
concessionnaire
Ya m a h a —
Le témoin ou l’indi-
cateur d’avertisse-
ment clignote ou
s’allume Avertisse-
ment du ni-
veau de car-
burantRéservoir de carbu-
rant vide
Faire le plein dès que
possible
62
Avertisse-
ment de
pression
d’huile Baisse de la pres-
sion d’huile
Faire réviser par un
concessionnaire
Ya m a h a
48
Avertisse-
ment de sur-
chauffe du
moteur Entrée de la tuyère
obstruée
Nettoyer
110
Avertisse-
ment de con-
trôle du mo-
teur Capteurs défectueux Faire réviser par un
concessionnaire
Ya m a h a 49
PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2T74F0.book Page 108 Thursday, June 26, 2014 8:41 AM

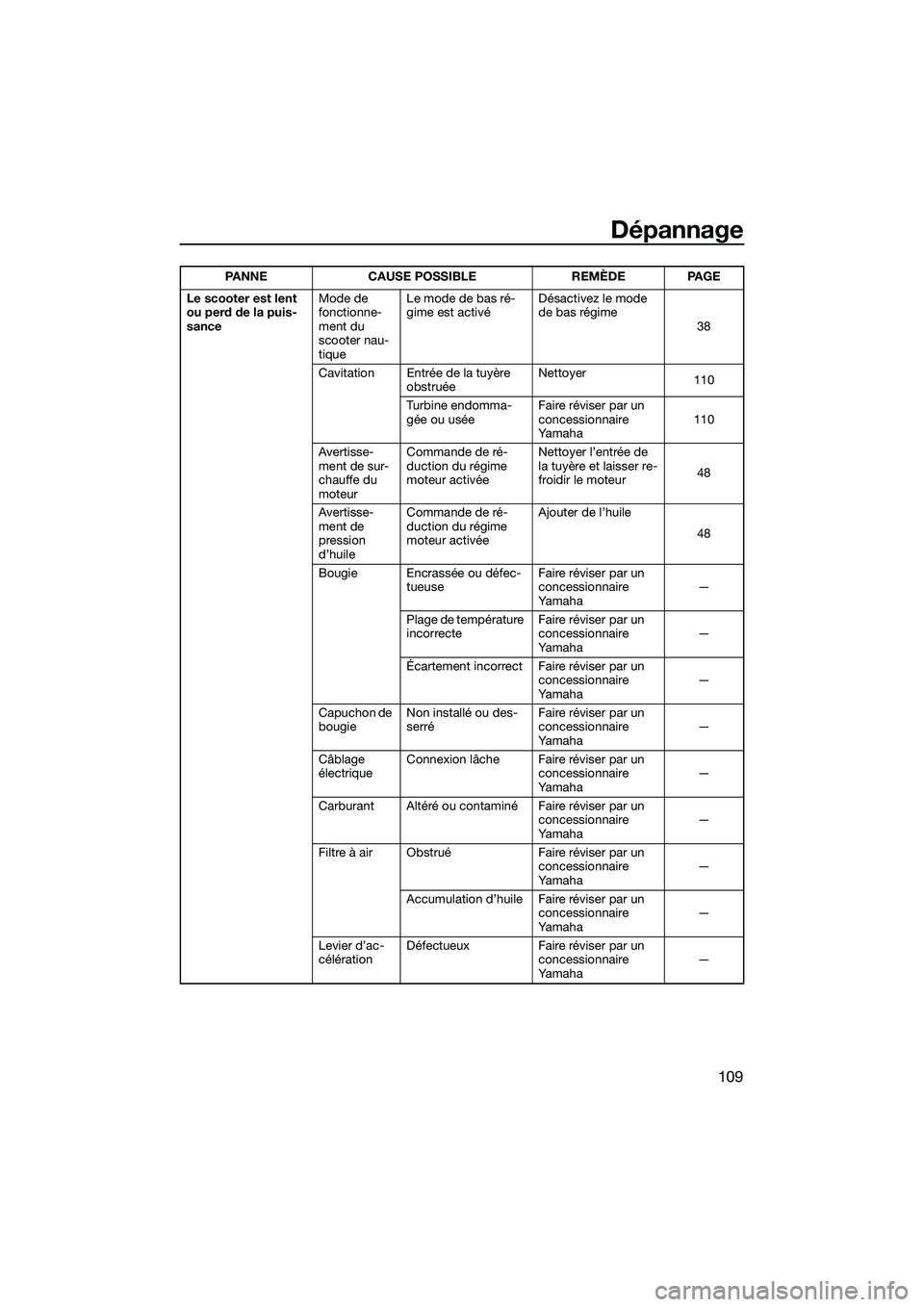

Dépannage
109
Le scooter est lent
ou perd de la puis-
sanceMode de
fonctionne-
ment du
scooter nau-
tiqueLe mode de bas ré-
gime est activé
Désactivez le mode
de bas régime
38
Cavitation Entrée de la tuyère obstruée Nettoyer
110
Turbine endomma-
gée ou usée Faire réviser par un
concessionnaire
Ya m a h a 110
Avertisse-
ment de sur-
chauffe du
moteur Commande de ré-
duction du régime
moteur activée
Nettoyer l’entrée de
la tuyère et laisser re-
froidir le moteur
48
Avertisse-
ment de
pression
d’huile Commande de ré-
duction du régime
moteur activée
Ajouter de l’huile
48
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Plage de température
incorrecte Faire réviser par un
concessionnaire
Ya m a h a —
Écartement incorrect Faire réviser par un concessionnaire
Ya m a h a —
Capuchon de
bougie Non installé ou des-
serré Faire réviser par un
concessionnaire
Ya m a h a —
Câblage
électrique Connexion lâche Faire réviser par un
concessionnaire
Ya m a h a —
Carburant Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a—
Filtre à air Obstrué Faire réviser par un concessionnaire
Ya m a h a—
Accumulation d’huile Faire réviser par un concessionnaire
Ya m a h a —
Levier d’ac-
célération Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2T74F0.book Page 109 Thursday, June 26, 2014 8:41 AM

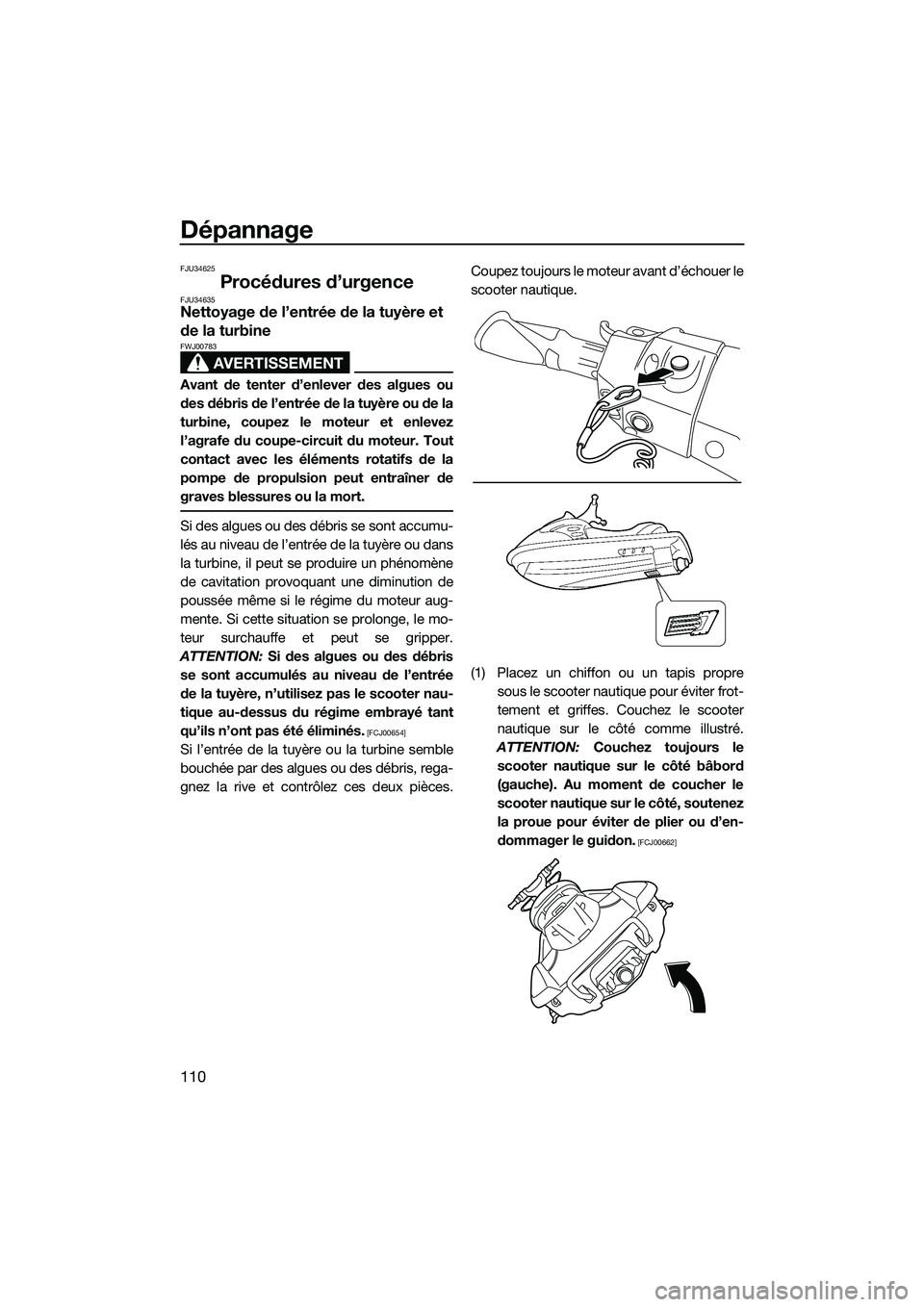

Dépannage
110
FJU34625
Procédures d’urgenceFJU34635Nettoyage de l’entrée de la tuyère et
de la turbine
AVERTISSEMENT
FWJ00783
Avant de tenter d’enlever des algues ou
des débris de l’entrée de la tuyère ou de la
turbine, coupez le moteur et enlevez
l’agrafe du coupe-circuit du moteur. Tout
contact avec les éléments rotatifs de la
pompe de propulsion peut entraîner de
graves blessures ou la mort.
Si des algues ou des débris se sont accumu-
lés au niveau de l’entrée de la tuyère ou dans
la turbine, il peut se produire un phénomène
de cavitation provoquant une diminution de
poussée même si le régime du moteur aug-
mente. Si cette situation se prolonge, le mo-
teur surchauffe et peut se gripper.
ATTENTION: Si des algues ou des débris
se sont accumulés au niveau de l’entrée
de la tuyère, n’utilisez pas le scooter nau-
tique au-dessus du régime embrayé tant
qu’ils n’ont pas été éliminés.
[FCJ00654]
Si l’entrée de la tuyère ou la turbine semble
bouchée par des algues ou des débris, rega-
gnez la rive et contrôlez ces deux pièces. Coupez toujours le moteur avant d’échouer le
scooter nautique.
(1) Placez un chiffon ou un tapis propre
sous le scooter nautique pour éviter frot-
tement et griffes. Couchez le scooter
nautique sur le côté comme illustré.
ATTENTION: Couchez toujours le
scooter nautique sur le côté bâbord
(gauche). Au moment de coucher le
scooter nautique sur le côté, soutenez
la proue pour éviter de plier ou d’en-
dommager le guidon.
[FCJ00662]
UF2T74F0.book Page 110 Thursday, June 26, 2014 8:41 AM

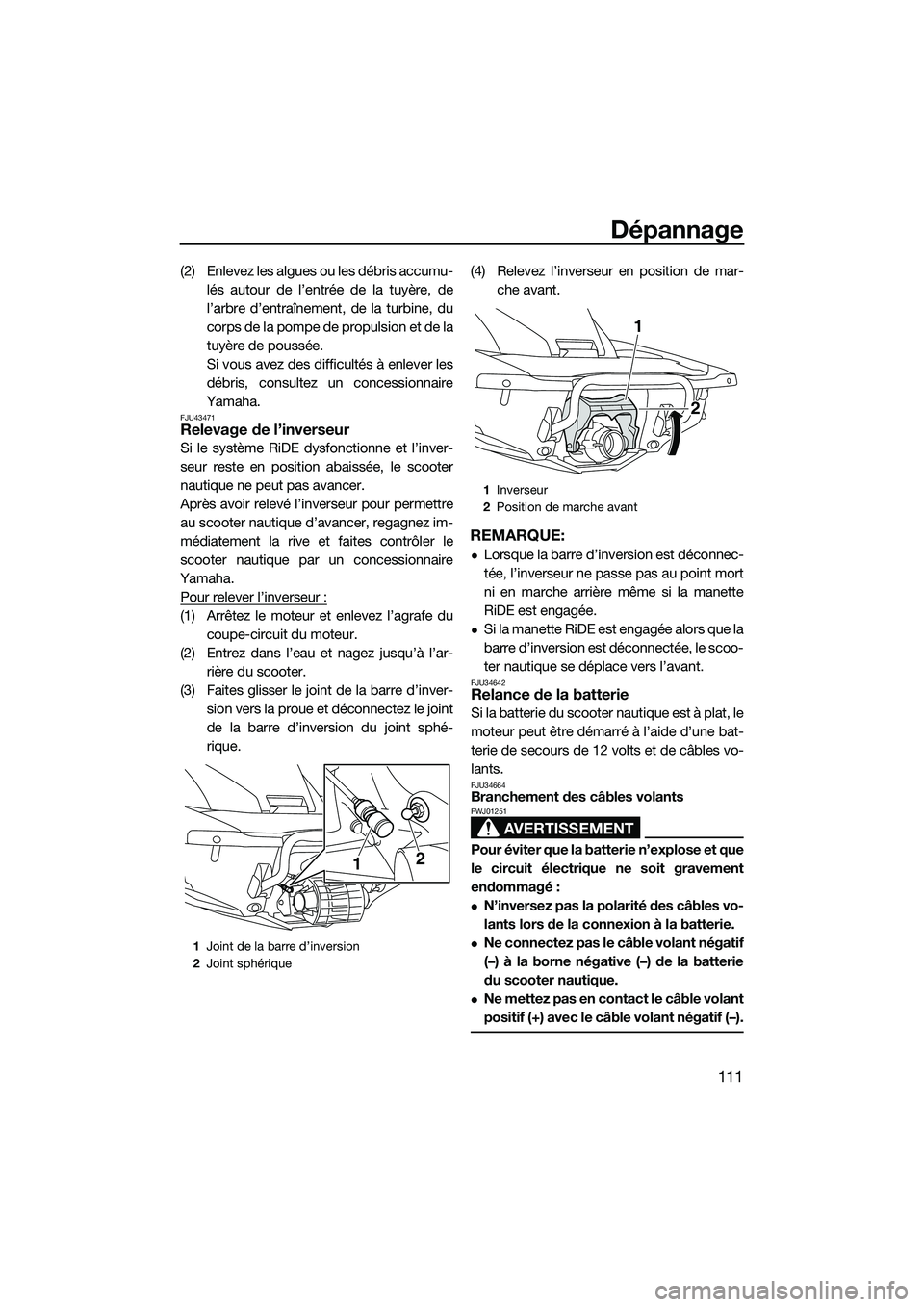

Dépannage
111
(2) Enlevez les algues ou les débris accumu-lés autour de l’entrée de la tuyère, de
l’arbre d’entraînement, de la turbine, du
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU43471Relevage de l’inverseur
Si le système RiDE dysfonctionne et l’inver-
seur reste en position abaissée, le scooter
nautique ne peut pas avancer.
Après avoir relevé l’inverseur pour permettre
au scooter nautique d’avancer, regagnez im-
médiatement la rive et faites contrôler le
scooter nautique par un concessionnaire
Yamaha. Pour relever l’inverseur :
(1) Arrêtez le moteur et enlevez l’agrafe du coupe-circuit du moteur.
(2) Entrez dans l’eau et nagez jusqu’à l’ar- rière du scooter.
(3) Faites glisser le joint de la barre d’inver- sion vers la proue et déconnectez le joint
de la barre d’inversion du joint sphé-
rique. (4) Relevez l’inverseur en position de mar-
che avant.
REMARQUE:
Lorsque la barre d’inversion est déconnec-
tée, l’inverseur ne passe pas au point mort
ni en marche arrière même si la manette
RiDE est engagée.
Si la manette RiDE est engagée alors que la
barre d’inversion est déconnectée, le scoo-
ter nautique se déplace vers l’avant.
FJU34642Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une bat-
terie de secours de 12 volts et de câbles vo-
lants.
FJU34664Branchement des câbles volants
AVERTISSEMENT
FWJ01251
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé :
N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.
Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.
Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif (–).
1Joint de la barre d’inversion
2 Joint sphérique
1 2
1
Inverseur
2 Position de marche avant
2
1
UF2T74F0.book Page 111 Thursday, June 26, 2014 8:41 AM

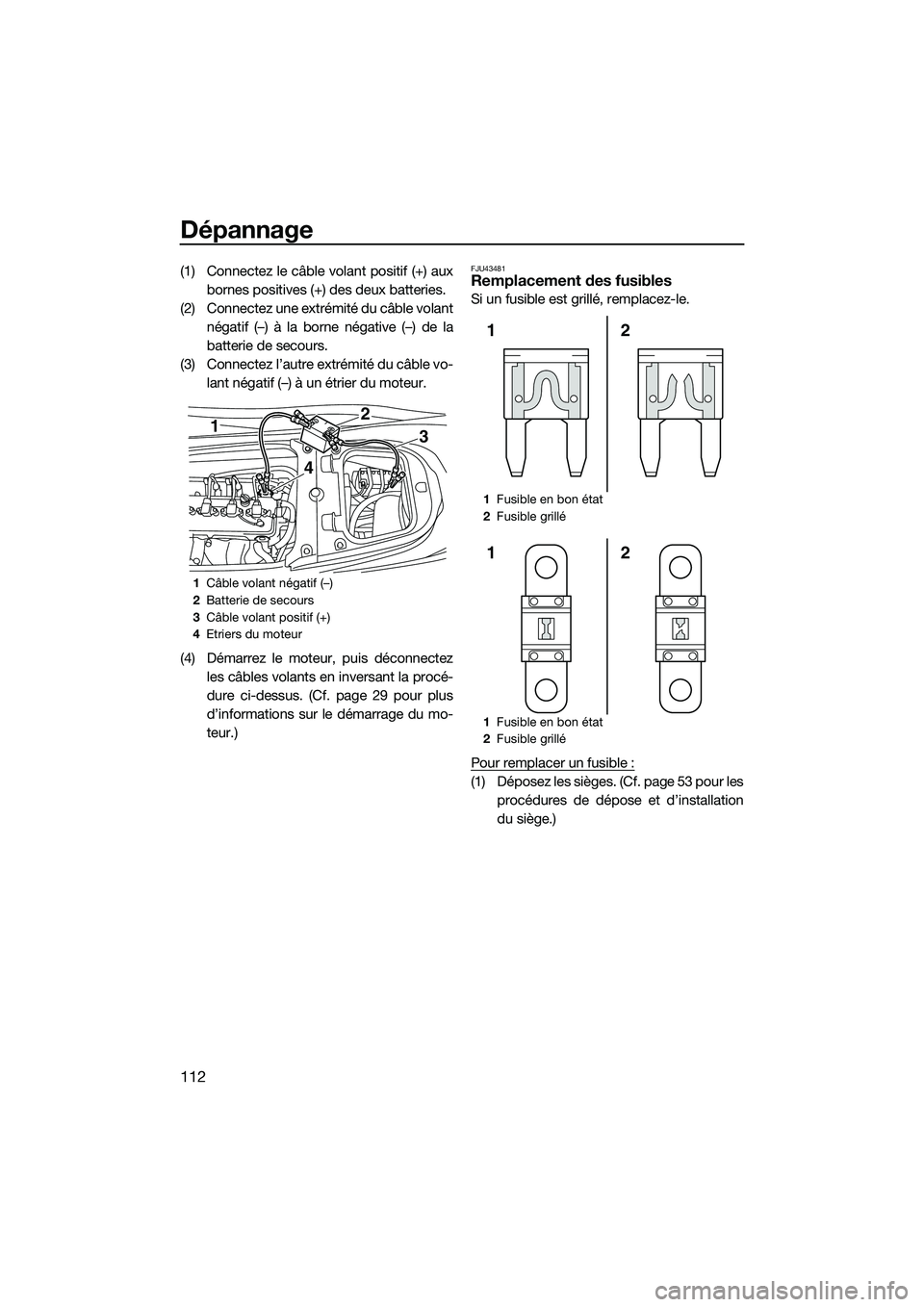

Dépannage
112
(1) Connectez le câble volant positif (+) auxbornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant négatif (–) à la borne négative (–) de la
batterie de secours.
(3) Connectez l’autre extrémité du câble vo- lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 29 pour plus
d’informations sur le démarrage du mo-
teur.)FJU43481Remplacement des fusibles
Si un fusible est grillé, remplacez-le.
Pour remplacer un fusible :
(1) Déposez les sièges. (Cf. page 53 pour lesprocédures de dépose et d’installation
du siège.)
1Câble volant négatif (–)
2 Batterie de secours
3 Câble volant positif (+)
4 Etriers du moteur
1
4
3
2
1Fusible en bon état
2 Fusible grillé
1 Fusible en bon état
2 Fusible grillé
2
1
2
1
UF2T74F0.book Page 112 Thursday, June 26, 2014 8:41 AM
