Description
23
FJU31012

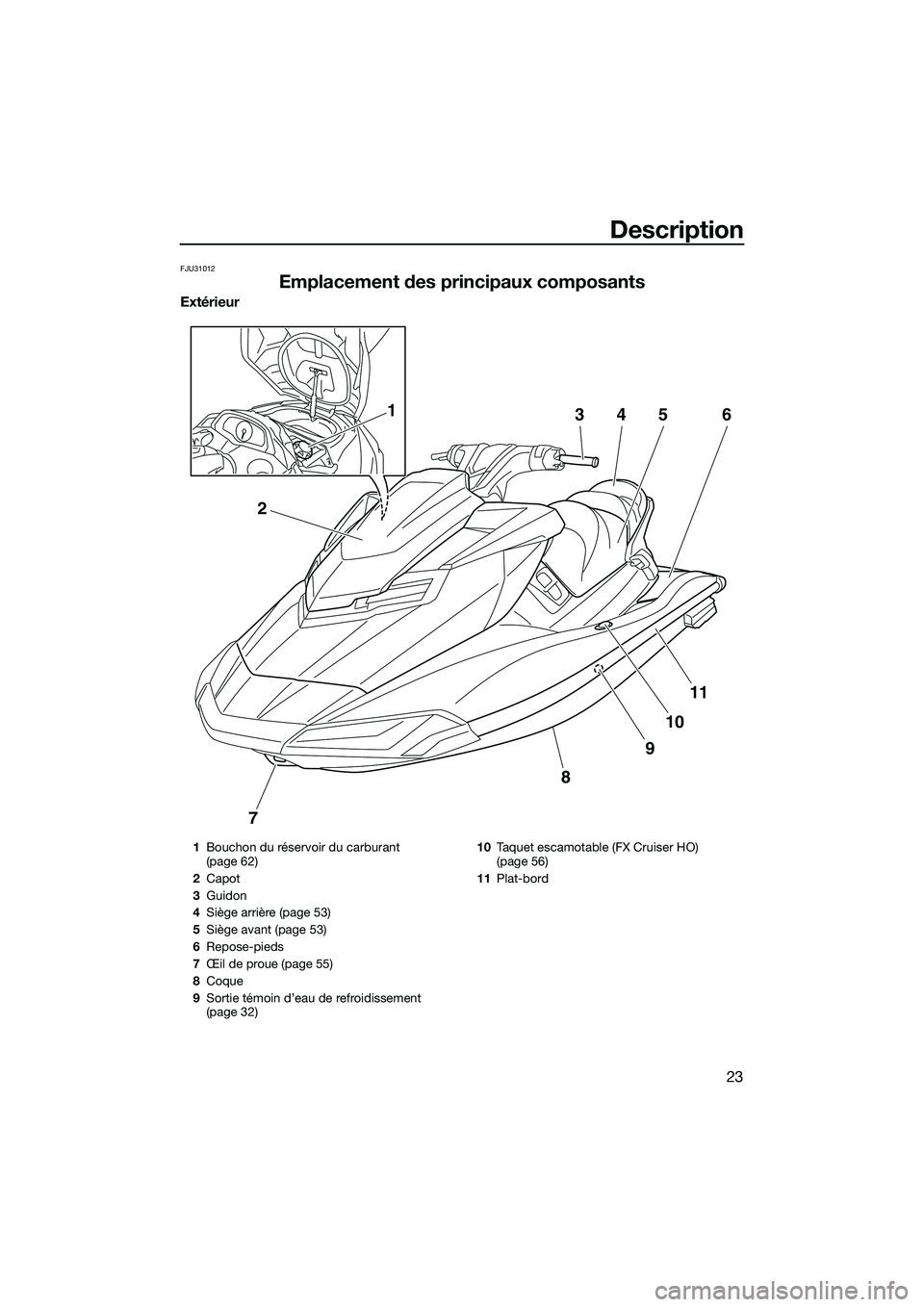

Emplacement des principaux composants
Extérieur
7
8
9
10
11
2
34561
1Bouchon du réservoir du carburant
(page 62)
2 Capot
3 Guidon
4 Siège arrière (page 53)
5 Siège avant (page 53)
6 Repose-pieds
7 Œil de proue (page 55)
8 Coque
9 Sortie témoin d’eau de refroidissement
(page 32) 10
Taquet escamotable (FX Cruiser HO)
(page 56)
11 Plat-bord
UF2T74F0.book Page 23 Thursday, June 26, 2014 8:41 AM

Description
24
1312117109876
1
3
2
4
5
14

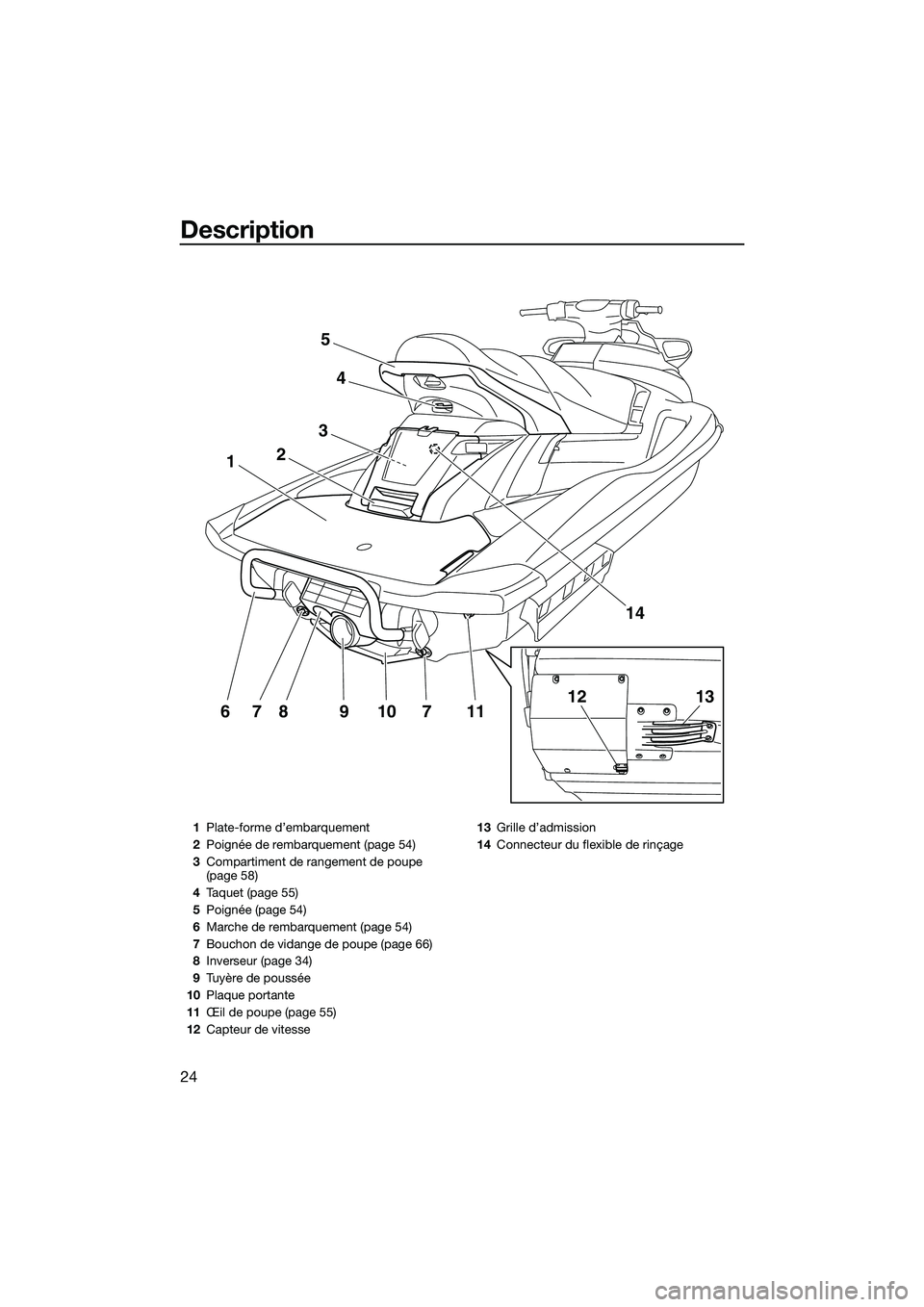

1Plate-forme d’embarquement
2 Poignée de rembarquement (page 54)
3 Compartiment de rangement de poupe
(page 58)
4 Taquet (page 55)
5 Poignée (page 54)
6 Marche de rembarquement (page 54)
7 Bouchon de vidange de poupe (page 66)
8 Inverseur (page 34)
9 Tuyère de poussée
10 Plaque portante
11 Œil de poupe (page 55)
12 Capteur de vitesse 13
Grille d’admission
14 Connecteur du flexible de rinçage
UF2T74F0.book Page 24 Thursday, June 26, 2014 8:41 AM

Description
25
12
67 910
58
3412111314 15 16 1817
19 20 21
222324

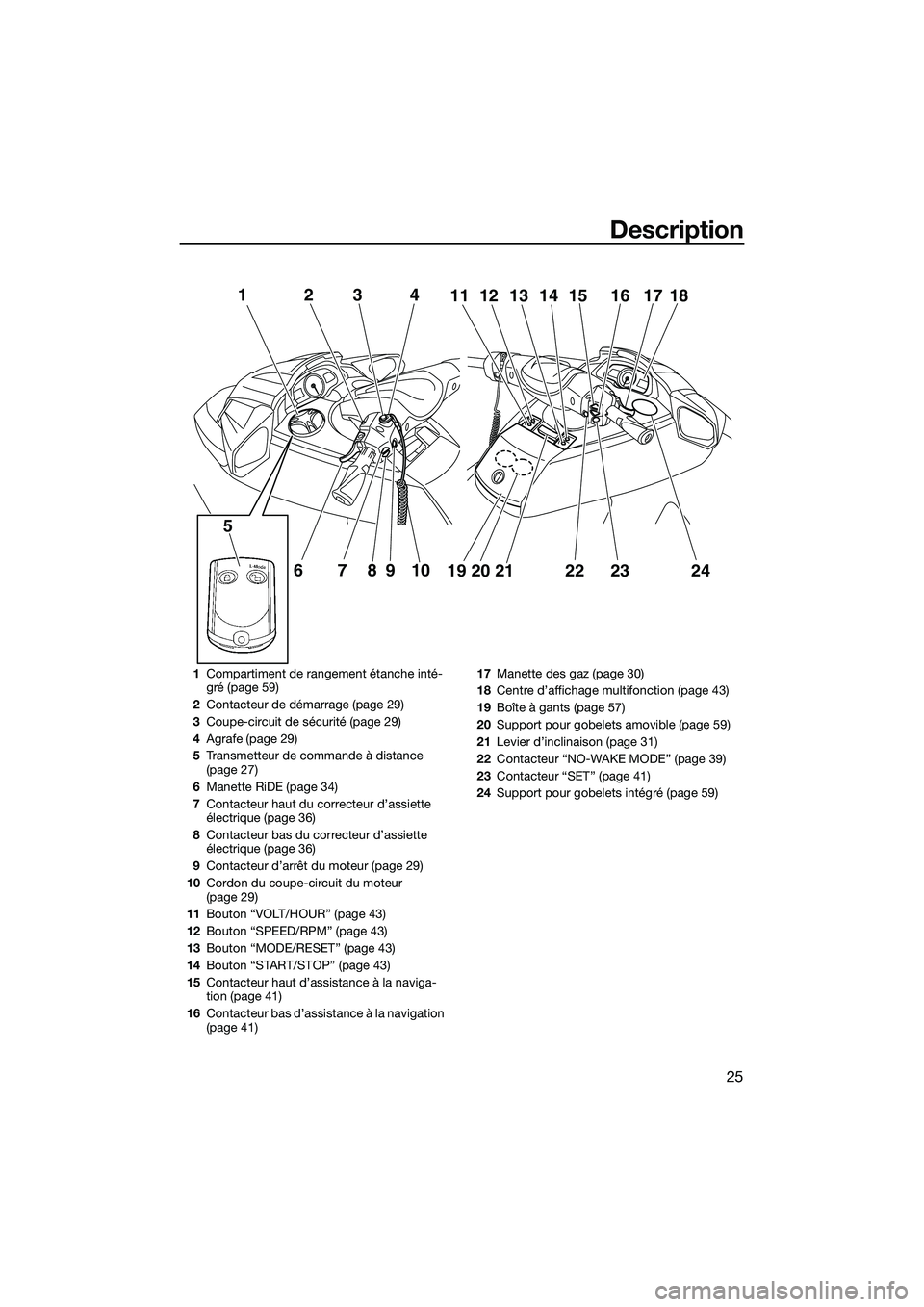

1 Compartiment de rangement étanche inté-
gré (page 59)
2 Contacteur de démarrage (page 29)
3 Coupe-circuit de sécurité (page 29)
4 Agrafe (page 29)
5 Transmetteur de commande à distance
(page 27)
6 Manette RiDE (page 34)
7 Contacteur haut du correcteur d’assiette
électrique (page 36)
8 Contacteur bas du correcteur d’assiette
électrique (page 36)
9 Contacteur d’arrêt du moteur (page 29)
10 Cordon du coupe-circuit du moteur
(page 29)
11 Bouton “VOLT/HOUR” (page 43)
12 Bouton “SPEED/RPM” (page 43)
13 Bouton “MODE/RESET” (page 43)
14 Bouton “START/STOP” (page 43)
15 Contacteur haut d’assistance à la naviga-
tion (page 41)
16 Contacteur bas d’assistance à la navigation
(page 41) 17
Manette des gaz (page 30)
18 Centre d’affichage multifonction (page 43)
19 Boîte à gants (page 57)
20 Support pour gobelets amovible (page 59)
21 Levier d’inclinaison (page 31)
22 Contacteur “NO-WAKE MODE” (page 39)
23 Contacteur “SET” (page 41)
24 Support pour gobelets intégré (page 59)
UF2T74F0.book Page 25 Thursday, June 26, 2014 8:41 AM

Description
26

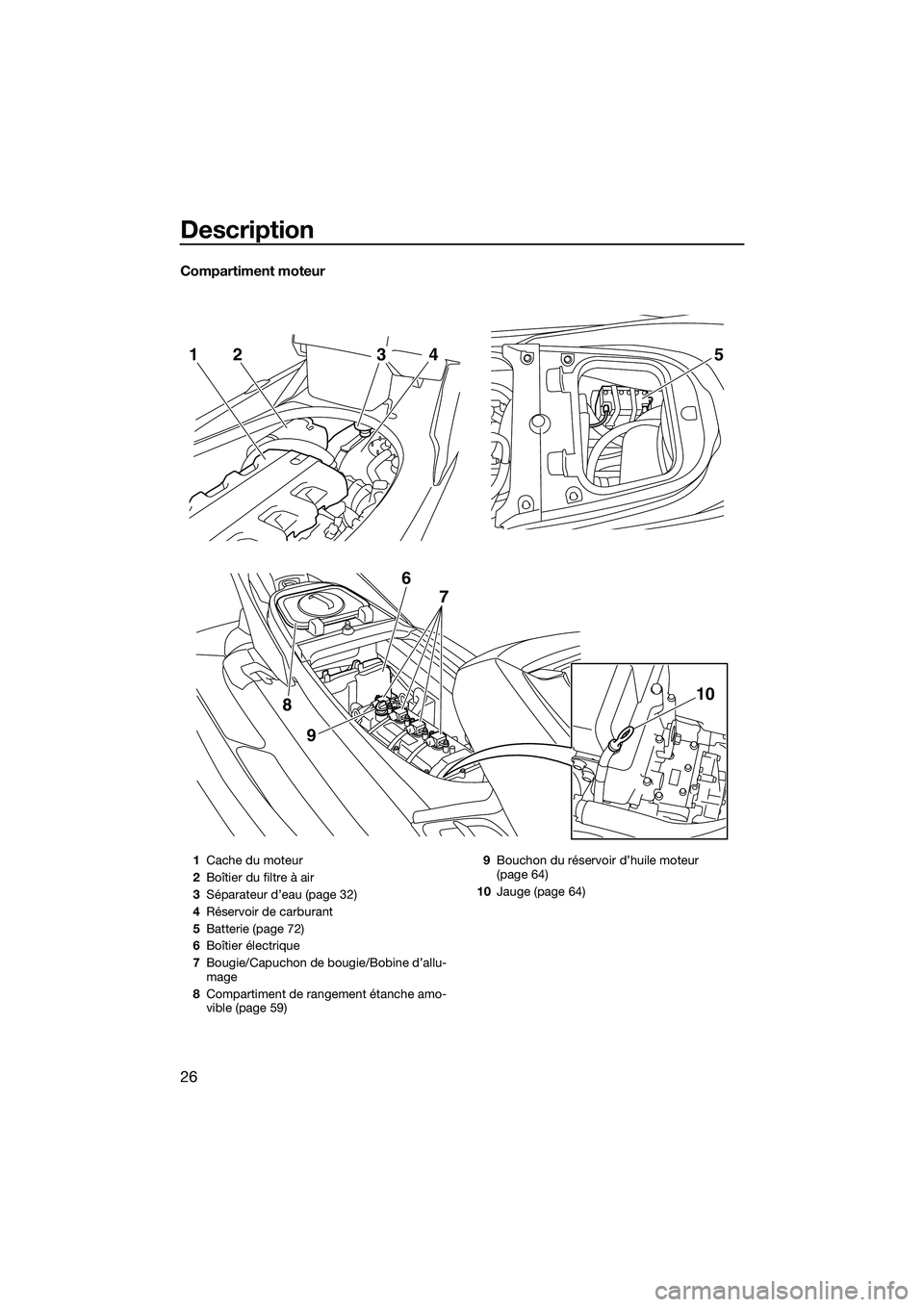

Compartiment moteur
52143
9
8
6 7
10
1Cache du moteur
2 Boîtier du filtre à air
3 Séparateur d’eau (page 32)
4 Réservoir de carburant
5 Batterie (page 72)
6 Boîtier électrique
7 Bougie/Capuchon de bougie/Bobine d’allu-
mage
8 Compartiment de rangement étanche amo-
vible (page 59) 9
Bouchon du réservoir d’huile moteur
(page 64)
10 Jauge (page 64)
UF2T74F0.book Page 26 Thursday, June 26, 2014 8:41 AM

Utilisation des fonctions de contrôle
27
FJU31026
Fonctions de contrôle du scooter nautique

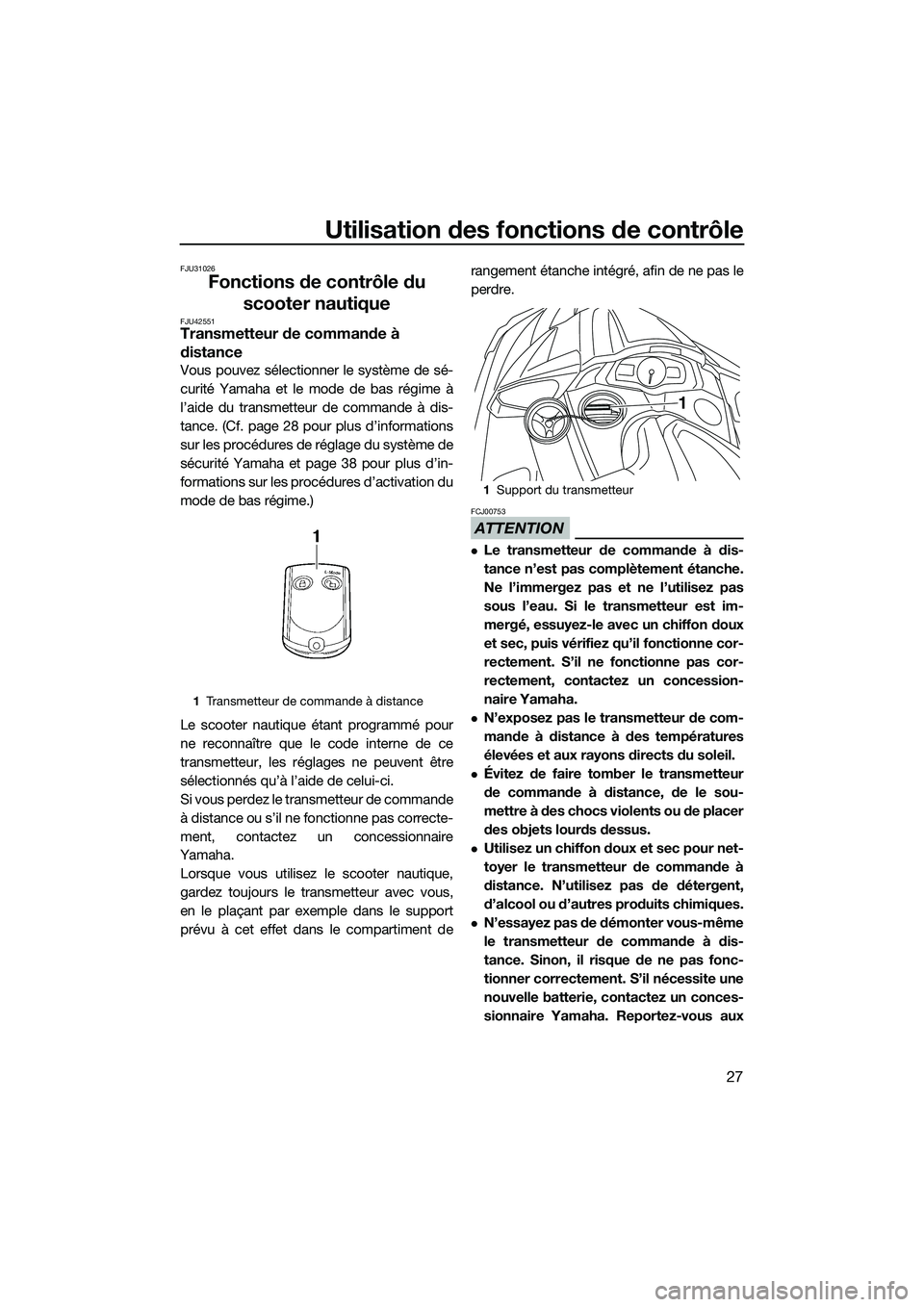

FJU42551Transmetteur de commande à
distance
Vous pouvez sélectionner le système de sé-
curité Yamaha et le mode de bas régime à
l’aide du transmetteur de commande à dis-
tance. (Cf. page 28 pour plus d’informations
sur les procédures de réglage du système de
sécurité Yamaha et page 38 pour plus d’in-
formations sur les procédures d’activation du
mode de bas régime.)
Le scooter nautique étant programmé pour
ne reconnaître que le code interne de ce
transmetteur, les réglages ne peuvent être
sélectionnés qu’à l’aide de celui-ci.
Si vous perdez le transmetteur de commande
à distance ou s’il ne fonctionne pas correcte-
ment, contactez un concessionnaire
Yamaha. Lorsque vous utilisez le scooter nautique,
gardez toujours le transmetteur avec vous,
en le plaçant par exemple dans le support
prévu à cet effet dans le compartiment de rangement étanche intégré, afin de ne pas le
perdre.
ATTENTION
FCJ00753
Le transmetteur de commande à dis-
tance n’est pas complètement étanche.
Ne l’immergez pas et ne l’utilisez pas
sous l’eau. Si le transmetteur est im-
mergé, essuyez-le avec un chiffon doux
et sec, puis vérifiez qu’il fonctionne cor-
rectement. S’il ne fonctionne pas cor-
rectement, contactez un concession-
naire Yamaha.
N’exposez pas le transmetteur de com-
mande à distance à des températures
élevées et aux rayons directs du soleil.
Évitez de faire tomber le transmetteur
de commande à distance, de le sou-
mettre à des chocs violents ou de placer
des objets lourds dessus.
Utilisez un chiffon doux et sec pour net-
toyer le transmetteur de commande à
distance. N’utilisez pas de détergent,
d’alcool ou d’autres produits chimiques.
N’essayez pas de démonter vous-même
le transmetteur de commande à dis-
tance. Sinon, il risque de ne pas fonc-
tionner correctement. S’il nécessite une
nouvelle batterie, contactez un conces-
sionnaire Yamaha. Reportez-vous aux
1
Transmetteur de commande à distance
1Support du transmetteur
1
UF2T74F0.book Page 27 Thursday, June 26, 2014 8:41 AM

Utilisation des fonctions de contrôle
28
règlements locaux sur les déchets dan-
gereux lors de l’élimination des batteries
du transmetteur.

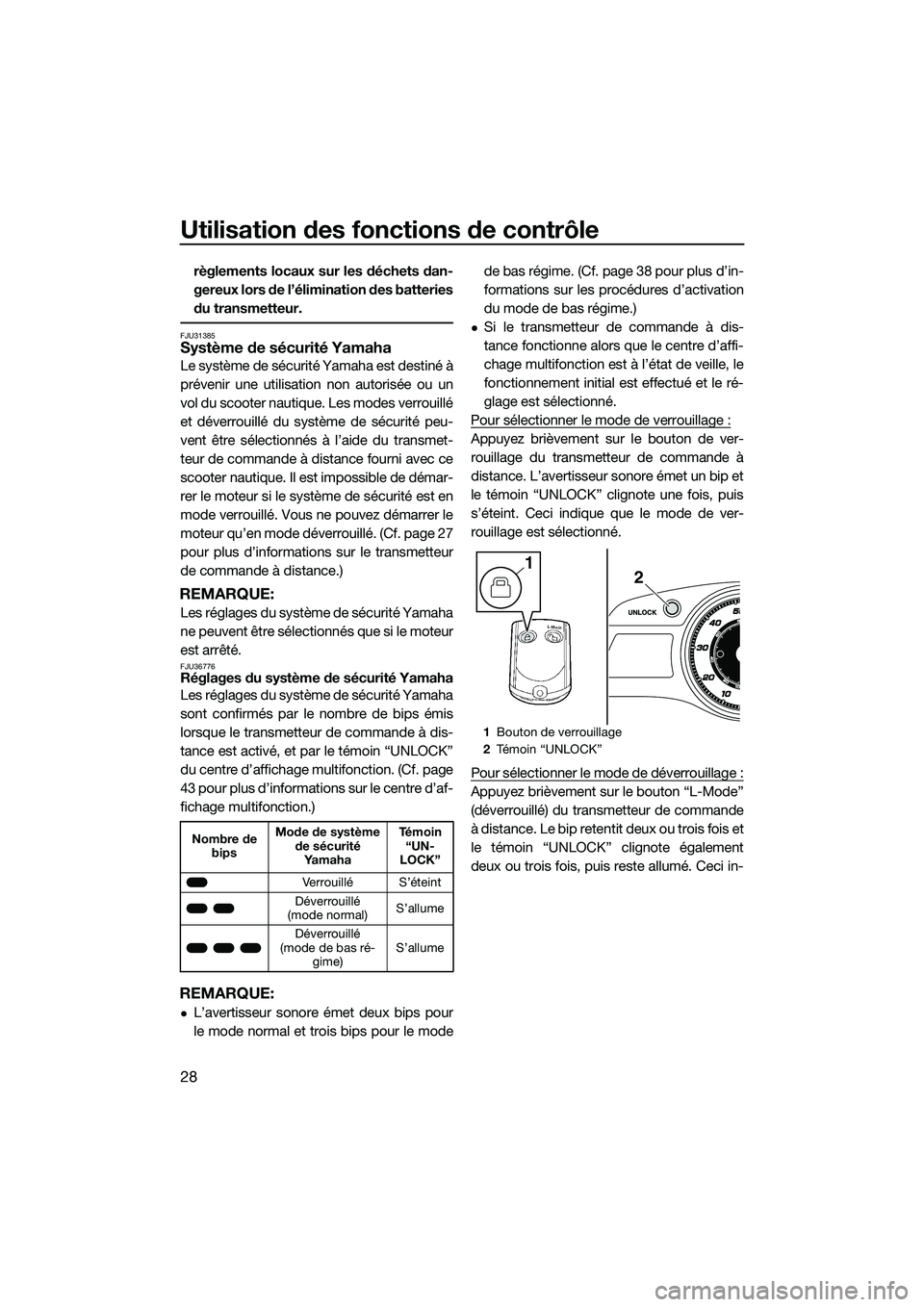

FJU31385Système de sécurité Yamaha
Le système de sécurité Yamaha est destiné à
prévenir une utilisation non autorisée ou un
vol du scooter nautique. Les modes verrouillé
et déverrouillé du système de sécurité peu-
vent être sélectionnés à l’aide du transmet-
teur de commande à distance fourni avec ce
scooter nautique. Il est impossible de démar-
rer le moteur si le système de sécurité est en
mode verrouillé. Vous ne pouvez démarrer le
moteur qu’en mode déverrouillé. (Cf. page 27
pour plus d’informations sur le transmetteur
de commande à distance.)
REMARQUE:
Les réglages du système de sécurité Yamaha
ne peuvent être sélectionnés que si le moteur
est arrêté.
FJU36776Réglages du système de sécurité Yamaha
Les réglages du système de sécurité Yamaha
sont confirmés par le nombre de bips émis
lorsque le transmetteur de commande à dis-
tance est activé, et par le témoin “UNLOCK”
du centre d’affichage multifonction. (Cf. page
43 pour plus d’informations sur le centre d’af-
fichage multifonction.)
REMARQUE:
L’avertisseur sonore émet deux bips pour
le mode normal et trois bips pour le modede bas régime. (Cf. page 38 pour plus d’in-
formations sur les procédures d’activation
du mode de bas régime.)
Si le transmetteur de commande à dis-
tance fonctionne alors que le centre d’affi-
chage multifonction est à l’état de veille, le
fonctionnement initial est effectué et le ré-
glage est sélectionné.
Pour sélectionner le mode de verrouillage :
Appuyez brièvement sur le bouton de ver-
rouillage du transmetteur de commande à
distance. L’avertisseur sonore émet un bip et
le témoin “UNLOCK” clignote une fois, puis
s’éteint. Ceci indique que le mode de ver-
rouillage est sélectionné.
Pour sélectionner le mode de déverrouillage :
Appuyez brièvement sur le bouton “L-Mode”
(déverrouillé) du transmetteur de commande
à distance. Le bip retentit deux ou trois fois et
le témoin “UNLOCK” clignote également
deux ou trois fois, puis reste allumé. Ceci in-
Nombre de bips Mode de système
de sécurité Ya m a h a Té m o i n
“UN-
LOCK”
Verrouillé S’éteint
Déverrouillé
(mode normal) S’allume
Déverrouillé
(mode de bas ré- gime) S’allume
1
Bouton de verrouillage
2 Témoin “UNLOCK”
21
UF2T74F0.book Page 28 Thursday, June 26, 2014 8:41 AM

Utilisation des fonctions de contrôle
29
dique que le mode de déverrouillage est sé-
lectionné.

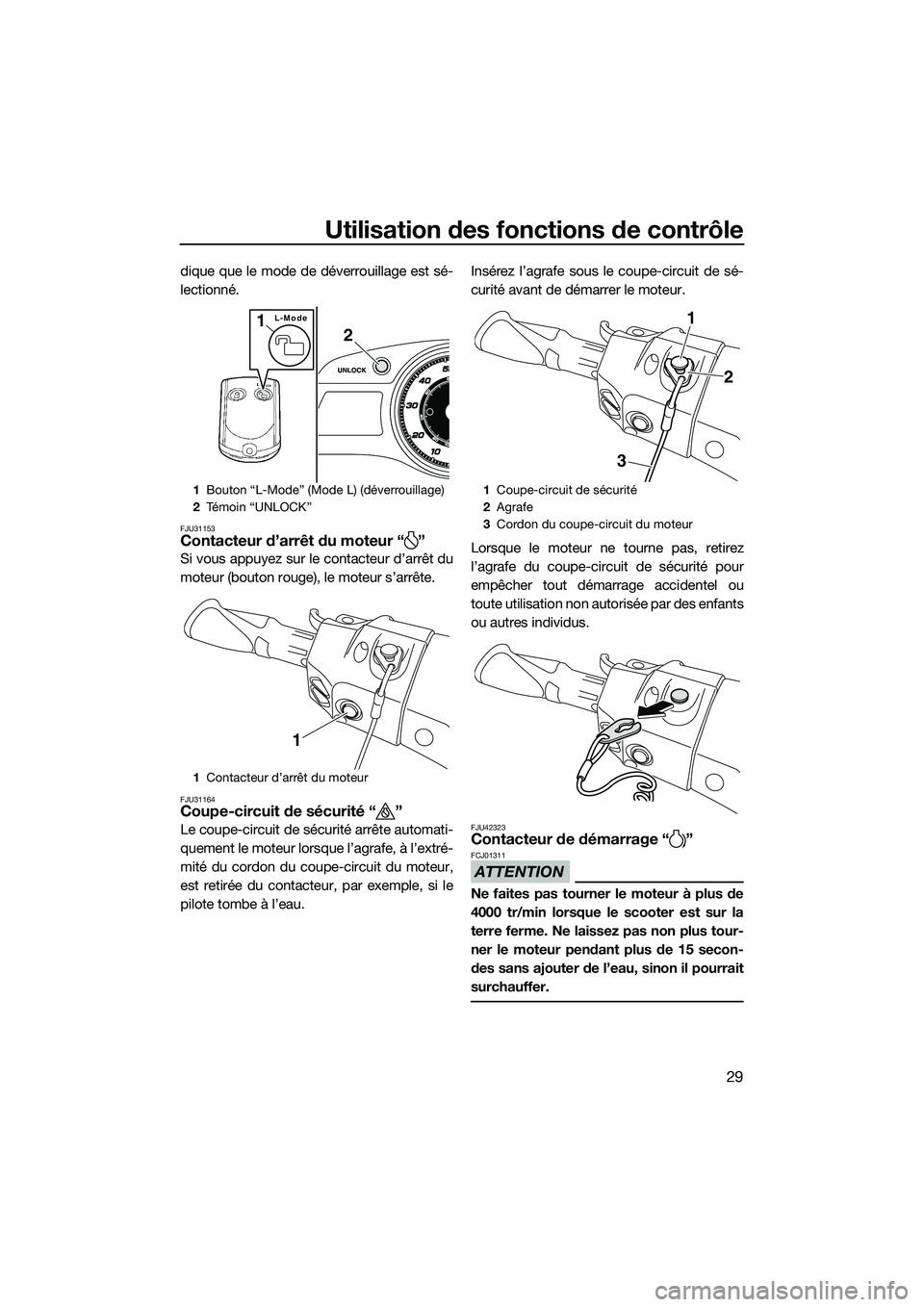

FJU31153Contacteur d’arrêt du moteur “ ”
Si vous appuyez sur le contacteur d’arrêt du
moteur (bouton rouge), le moteur s’arrête.
FJU31164Coupe-circuit de sécurité “ ”
Le coupe-circuit de sécurité arrête automati-
quement le moteur lorsque l’agrafe, à l’extré-
mité du cordon du coupe-circuit du moteur,
est retirée du contacteur, par exemple, si le
pilote tombe à l’eau.Insérez l’agrafe sous le coupe-circuit de sé-
curité avant de démarrer le moteur.
Lorsque le moteur ne tourne pas, retirez
l’agrafe du coupe-circuit de sécurité pour
empêcher tout démarrage accidentel ou
toute utilisation non autorisée par des enfants
ou autres individus.FJU42323Contacteur de démarrage “ ”
ATTENTION
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 secon-
des sans ajouter de l’eau, sinon il pourrait
surchauffer.
1
Bouton “L-Mode” (Mode L) (déverrouillage)
2 Témoin “UNLOCK”
1 Contacteur d’arrêt du moteur
2
L-Mode1
1
1Coupe-circuit de sécurité
2 Agrafe
3 Cordon du coupe-circuit du moteur
1
2
3
UF2T74F0.book Page 29 Thursday, June 26, 2014 8:41 AM

Utilisation des fonctions de contrôle
30

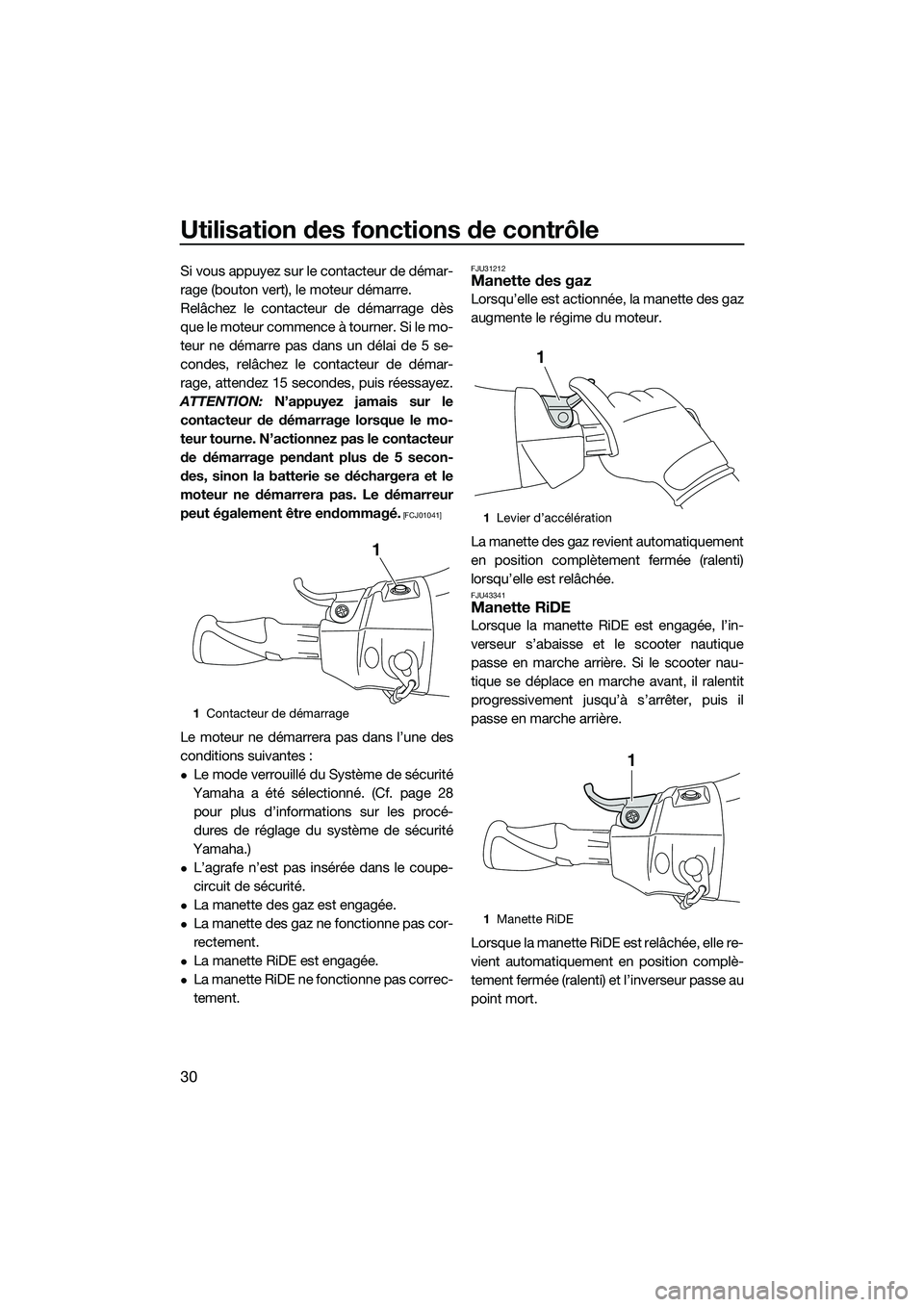

Si vous appuyez sur le contacteur de démar-
rage (bouton vert), le moteur démarre.
Relâchez le contacteur de démarrage dès
que le moteur commence à tourner. Si le mo-
teur ne démarre pas dans un délai de 5 se-
condes, relâchez le contacteur de démar-
rage, attendez 15 secondes, puis réessayez.
ATTENTION: N’appuyez jamais sur le
contacteur de démarrage lorsque le mo-
teur tourne. N’actionnez pas le contacteur
de démarrage pendant plus de 5 secon-
des, sinon la batterie se déchargera et le
moteur ne démarrera pas. Le démarreur
peut également être endommagé.
[FCJ01041]
Le moteur ne démarrera pas dans l’une des
conditions suivantes :
Le mode verrouillé du Système de sécurité
Yamaha a été sélectionné. (Cf. page 28 pour plus d’informations sur les procé-
dures de réglage du système de sécurité
Yamaha.)
L’agrafe n’est pas insérée dans le coupe-
circuit de sécurité.
La manette des gaz est engagée.
La manette des gaz ne fonctionne pas cor-
rectement.
La manette RiDE est engagée.
La manette RiDE ne fonctionne pas correc-
tement.
FJU31212Manette des gaz
Lorsqu’elle est actionnée, la manette des gaz
augmente le régime du moteur.
La manette des gaz revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU43341Manette RiDE
Lorsque la manette RiDE est engagée, l’in-
verseur s’abaisse et le scooter nautique
passe en marche arrière. Si le scooter nau-
tique se déplace en marche avant, il ralentit
progressivement jusqu’à s’arrêter, puis il
passe en marche arrière.
Lorsque la manette RiDE est relâchée, elle re-
vient automatiquement en position complè-
tement fermée (ralenti) et l’inverseur passe au
point mort.
1 Contacteur de démarrage
1
1Levier d’accélération
1 Manette RiDE
1
1
UF2T74F0.book Page 30 Thursday, June 26, 2014 8:41 AM

Utilisation des fonctions de contrôle
31

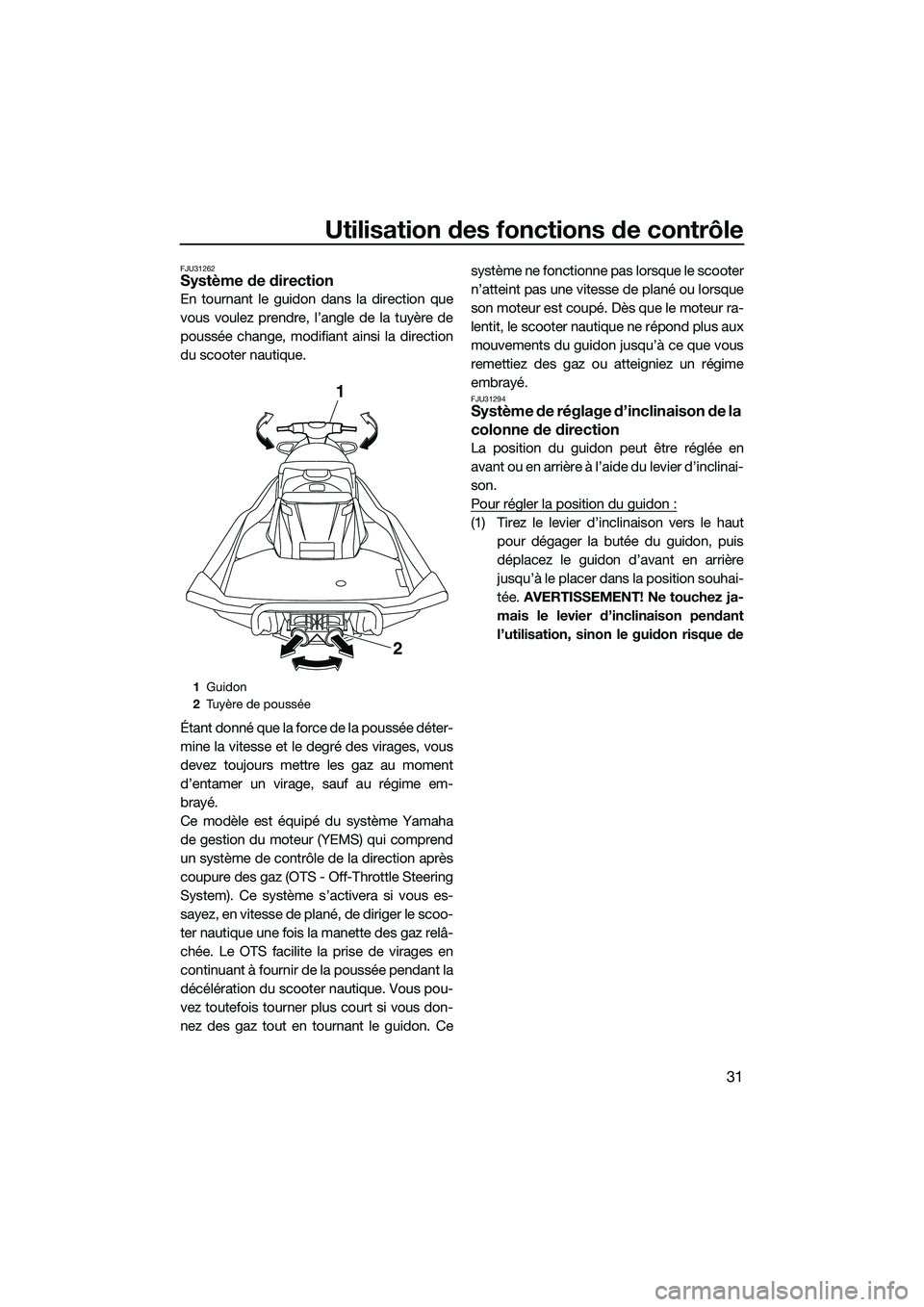

FJU31262Système de direction
En tournant le guidon dans la direction que
vous voulez prendre, l’angle de la tuyère de
poussée change, modifiant ainsi la direction
du scooter nautique.
Étant donné que la force de la poussée déter-
mine la vitesse et le degré des virages, vous
devez toujours mettre les gaz au moment
d’entamer un virage, sauf au régime em-
brayé.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois la manette des gaz relâ-
chée. Le OTS facilite la prise de virages en
continuant à fournir de la poussée pendant la
décélération du scooter nautique. Vous pou-
vez toutefois tourner plus court si vous don-
nez des gaz tout en tournant le guidon. Ce système ne fonctionne pas lorsque le scooter
n’atteint pas une vitesse de plané ou lorsque
son moteur est coupé. Dès que le moteur ra-
lentit, le scooter nautique ne répond plus aux
mouvements du guidon jusqu’à ce que vous
remettiez des gaz ou atteigniez un régime
embrayé.
FJU31294Système de réglage d’inclinaison de la
colonne de direction
La position du guidon peut être réglée en
avant ou en arrière à l’aide du levier d’inclinai-
son.
Pour régler la position du guidon :
(1) Tirez le levier d’inclinaison vers le haut
pour dégager la butée du guidon, puis
déplacez le guidon d’avant en arrière
jusqu’à le placer dans la position souhai-
tée. AVERTISSEMENT! Ne touchez ja-
mais le levier d’inclinaison pendant
l’utilisation, sinon le guidon risque de
1 Guidon
2 Tuyère de poussée
1
2
UF2T74F0.book Page 31 Thursday, June 26, 2014 8:41 AM

Utilisation des fonctions de contrôle
32
changer soudainement de position, ce
qui peut provoquer un accident.
[FWJ00042]
(2) Assurez-vous que le levier d’inclinaisonreprend sa position initiale et que le gui-
don est correctement en place.

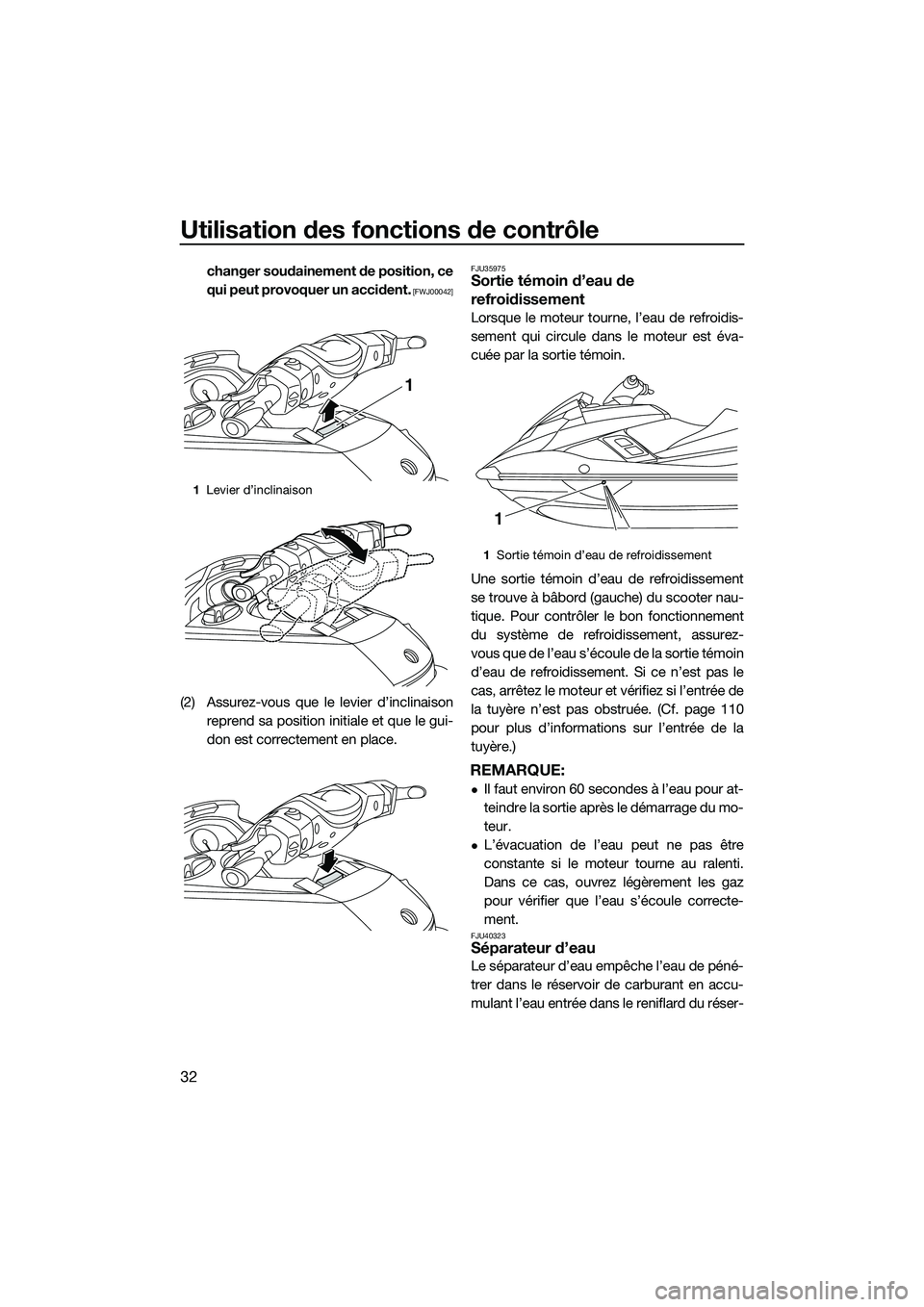

FJU35975Sortie témoin d’eau de
refroidissement
Lorsque le moteur tourne, l’eau de refroidis-
sement qui circule dans le moteur est éva-
cuée par la sortie témoin.
Une sortie témoin d’eau de refroidissement
se trouve à bâbord (gauche) du scooter nau-
tique. Pour contrôler le bon fonctionnement
du système de refroidissement, assurez-
vous que de l’eau s’écoule de la sortie témoin
d’eau de refroidissement. Si ce n’est pas le
cas, arrêtez le moteur et vérifiez si l’entrée de
la tuyère n’est pas obstruée. (Cf. page 110
pour plus d’informations sur l’entrée de la
tuyère.)
REMARQUE:
Il faut environ 60 secondes à l’eau pour at-
teindre la sortie après le démarrage du mo-
teur.
L’évacuation de l’eau peut ne pas être
constante si le moteur tourne au ralenti.
Dans ce cas, ouvrez légèrement les gaz
pour vérifier que l’eau s’écoule correcte-
ment.
FJU40323Séparateur d’eau
Le séparateur d’eau empêche l’eau de péné-
trer dans le réservoir de carburant en accu-
mulant l’eau entrée dans le reniflard du réser-
1Levier d’inclinaison
1
1Sortie témoin d’eau de refroidissement
1
UF2T74F0.book Page 32 Thursday, June 26, 2014 8:41 AM
